KÄYTTÖOHJE 42HQV035 CARRIER

• Lisävarusteena saatavat asennusosat ...... 2

SISÄYKSIKKÖ

• Asennuspaikka .... 3
• Aukon tekeminen ja asennuslevyn kiinnittäminen ...... 3
  • Sähkötyöt 4
  • Johtoliitännät 4
• Putkiston ja tyhjennysletkun asentaminen .... 5
• Sisäyksikön kiinnittäminen.... 6
  • Vedenpoisto 6

ULKOYKSIKKÖ

• Asennuspaikka 6
  • Kylmänesteputkien liittäminen 7
  • Tyhjentäminen 7
  • Johtoliitännät 8

MUUT

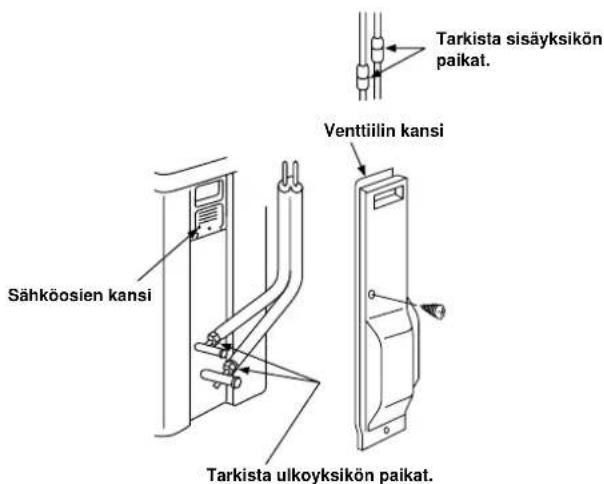

• Kaasuvuototesti 8
• Koekäyttö 8
- Automaattisen uudelleenkäynnistyksen asettaminen ... 8

INNHOLDSFORTEGNELSE

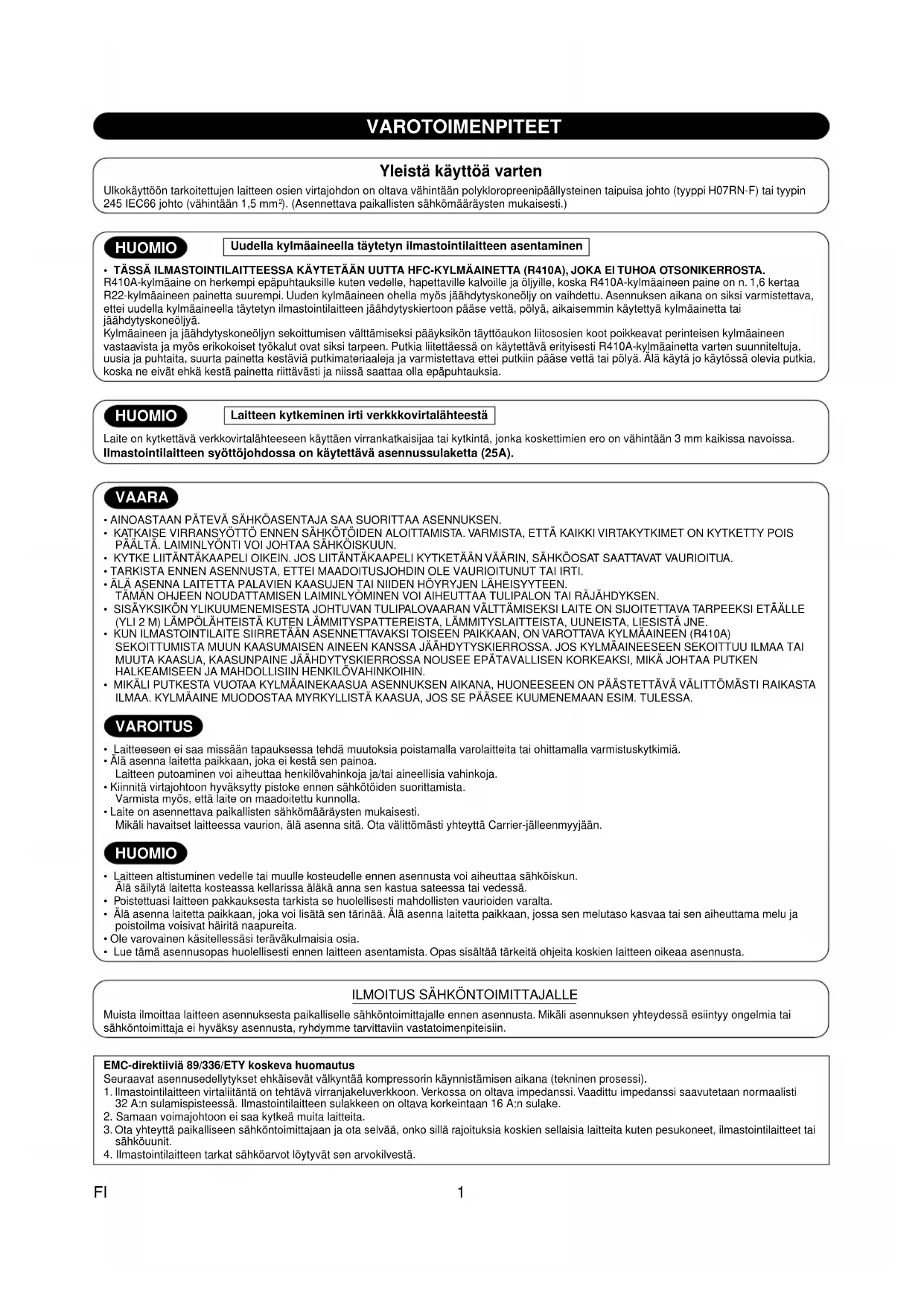

SIKKERHETSREGLER 1

Yleistä käyttöä varten

Ulkokäyttöön tarkoitettujen laitteen osien virtajohdon on oltava vähintään polykloropreenipällysteinen taipuisa johto (tyyppi H07RN-F) tai tyypin 245 IEC66 johto (vähintään 1,5 mm²). (Asennettava paikallisten sähkömääräysten mukaisesti.)

HUOMIO

Uudella kylmäaineella täytetyn ilmastointilaitteen asentaminen

- TÄSSÄ ILMASTOINTILAITTEESSA KÄYTETÄÄN UUTTA HFC-KYLMÄAINETTA (R410A), JOKA EI TUHOA OTSONIKERROSTA.

R410A-kylmäaine on herkempi epäpuhtauksille kuten vedelle, hapettaville kalvoille ja öljyille, koska R410A-kylmäaineen paine on n. 1,6 kertaa R22-kylmäaineen painetta suurempi. Uuden kylmäaineen ohella myös jäähdytyskoneöljy on vaihdettu. Asennuksen aikana on siksi varmistettava, ettei uudella kylmäaineella täytetyn ilmastointilaitteen jäähdytyskiertoon pääse vettä, pölyä, aikaisemmin käytettyä kylmäainetta tai jäähdytyskoneöljyä.

Kylmäaineen ja jäähdytyskoneöljyn sekoittumisen välttämiseksi pääyksikön täyttöaukon liitososien koot poikkeavat perinteisen kylmäaineen vastaavista ja myös erikokoiset työkalut ovat siksi tarpeen. Putkia liitettäessä on käytettävä erityisesti R410A-kylmäainetta varten suunniteltuja, uusia ja puhtaita, suurta painetta kestäviä putkimateriaaleja ja varmistettava ettei putkiin pääse vettä tai pölyä. Älä käytä jo käytössä olevia putkia, koska ne eivät ehkä kestä painetta riittävästi ja niissä saattaa olla epäpuhtauksia.

HUOMIO

Laitteen kytkeminen irti verkkkovirtalähteestä

Laite on kytkettävä verkkovirtalähteeseen käyttäen virrankatkaisijaa tai kytkintä, jonka koskettimien ero on vähintään 3 mm kaikissa navoissa. Ilmastointilaitteen syöttöjohdossa on käytettävä asennussulaketta (25A).

VAARA

• AINOASTAAN PÄTEVÄ SÄHKÖASENTAJA SAA SUORITTAA ASENNUKSEN.
• KATKAISE VIRRANSYÖTTÖ ENNEN SÄHKÖTÖIDEN ALOITTAMISTA. VARMISTA, ETTÄ KAIKKI VIRTAKYTKIMET ON KYTKETTY POIS PÄÄLTÄ. LAIMINLYÖNTI VOI JOHTAA SÄHKÖISKUUN.
• KYTKE LIITÄNTÄKAAPELI OIKEIN. JOS LIITÄNTÄKAAPELI KYTKETÄÄN VÄÄRIN, SÄHKÖOSAT SAATTAVAT VAURIOITUA.
  • TARKISTA ENNEN ASENNUSTA, ETTEI MAADOITUSJOHDIN OLE VAURIOITUNUT TAI IRTI.
• ÄLÄ ASENNA LAITETTA PALAVIEN KAASUJEN TAI NIIDEN HÖYRYJEN LÄHEISYYTEEN. TÄMÄN OHJEEN NOUDATTAMISEN LAIMINLYÖMINEN VOI AIHEUTTAA TULIPALON TAI RÄJÄHDYKSEN.
• SISÄYKSIKÖN YLIKUUMENEMISESTA JOHTUVAN TULIPALOVAARAN VÄLTTÄMISEKSI LAITE ON SIJOITETTAVA TARPEEKSI ETÄÄLLE (YLI 2 M) LÄMPÖLÄHTEISTÄ KUTEN LÄMMITYSPATTEREISTA, LÄMMITYSLAITTEISTA, UUNEISTA, LIESISTÄ JNE.
• KUN ILMASTOINTILAITE SIIRRETÄÄN ASENNETTAVAKSI TOISEEN PAIKKAAN, ON VAROTTAVA KYLMÄAINEEN (R410A) SEKOITTUMISTA MUUN KAASUMAISEN AINEEN KANSSA JÄÄHDYTYSKIERROSSA. JOS KYLMÄAINEESEEN SEKOITTUU ILMAA TAI MUUTA KAASUA, KAASUNPAINE JÄÄHDYTYSKIERROSSA NOUSEE EPÄTAVALLISEN KORKEAKSI, MIKÄ JOHTAA PUTKEN HALKEAMISEEN JA MAHDOLLISIIN HENKILÖVAHINKOIHIN.
• MIKÄLI PUTKESTA VUOTAA KYLMÄAINEKAASUA ASENNUKSEN AIKANA, HUONEESEEN ON PÄÄSTETTÄVÄ VÄLITTÖMÄSTI RAIKASTA ILMAA. KYLMÄAINE MUODOSTAA MYRKYLLISTÄ KAASUA, JOS SE PÄÄSEE KUUMENEMAAN ESIM. TULESSA.

VAROITUS

• Laitteeseen ei saa missään tapauksessa tehdä muutoksia poistamalla varolaitteita tai ohittamalla varmistuskytkimiä.
• Alä asenna laitetta paikkaan, joka ei kestä sen painoa.
  Laitteen putoaminen voi aiheuttaa henkilövahinkoja ja/tai aineellisia vahinkoja.
• Kiinnitä virtajohtoon hyväksytty pistoke ennen sähkötöiden suorittamista.
  Varmista myös, että laite on maadoitettu kunnolla.
• Laite on asennettava paikallisten sähkömääräysten mukaisesti.
  Mikäli havaitset laitteessa vaurion, älä asenna sitä. Ota välittömästi yhteyttä Carrier-jälleenmyyjään.

HUOMIO

• Laitteen altistuminen vedelle tai muulle kosteudelle ennen asennusta voi aiheuttaa sähköiskun. Älä säilytä laitetta kosteassa kellarissa äläkä anna sen kastua sateessa tai vedessä.
• Poistettuasi laitteen pakkauksesta tarkista se huolellisesti mahdollisten vaurioiden varalta.
• Älä asenna laitetta paikkaan, joka voi lisätä sen tärinää. Älä asenna laitetta paikkaan, jossa sen melutaso kasvaa tai sen aiheuttama melu ja poistoilma voisivat häiritä naapureita.
• Ole varovainen käsitellessäsi teräväkulmaisia osia.
• Lue tämä asennusopas huolellisesti ennen laitteen asentamista. Opas sisältää tärkeitä ohjeita koskien laitteen oikeaa asennusta.

ILMOITUS SÄHKÖNTOIMITTAJALLE

Muista ilmoittaa laitteen asennuksesta paikalliselle sähköntoimittajalle ennen asennusta. Mikäli asennuksen yhteydessä esiintyy ongelmia tai sähköntoimittaja ei hyväksy asennusta, ryhdymme tarvittaviin vastatoimenpiteisiin.

EMC-direktiiviä 89/336/ETY koskeva huomautus

Seuraavat asennusedellytykset ehkäisevät välkyntää kompressorin käynnistämisen aikana (tekninen prosessi).

1. Ilmastointilaitteen virtaliitäntä on tehtävä virranjakeluverkkoon. Verkossa on oltava impedanssi. Vaadittu impedanssi saavutetaan normaalisti 32 A:n sulamispisteessä. Ilmastointilaitteen sulakkeen on oltava korkeintaan 16 A:n sulake.
2. Samaan voimajohtoon ei saa kytkeä muita laitteita.
3. Ota yhteyttä paikalliseen sähköntoimittajaan ja ota selvää, onko sillä rajoituksia koskien sellaisia laitteita kuten pesukoneet, ilmastointilaitteet tai sähköuunit.
4. Ilmastointilaitteen tarkat sähköarvot löytyvät sen arvokilvestä.

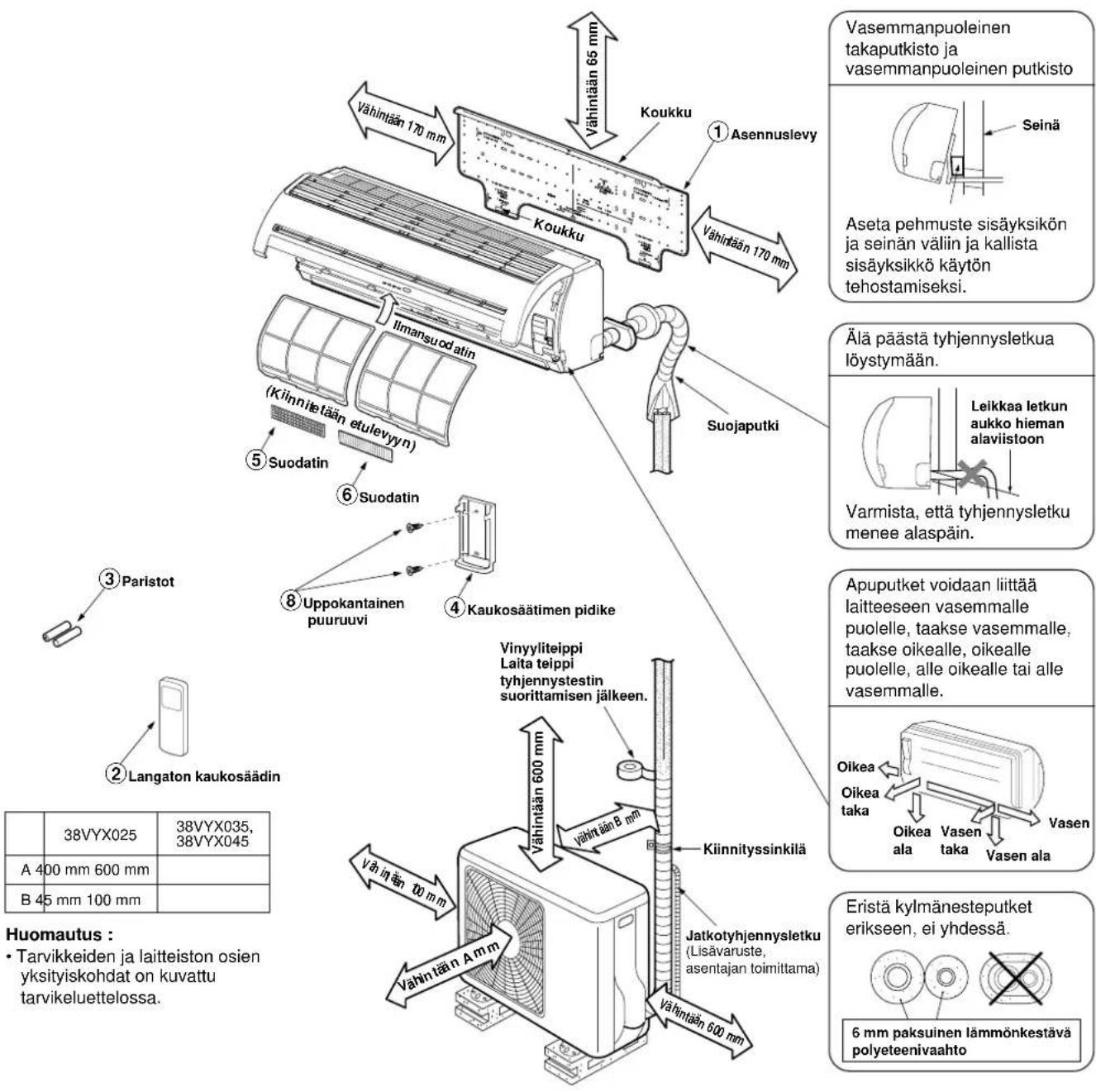

SISÄ- JA ULKOYKSIKKÖJEN ASENNUSKAAVIO

Vähintään 65 mm Koukku Asennuslevy Vähintään 170 mm Vähintään 170 mm Koukku Iimansuodatin (Kiinnitään etulevyn) Suodatin Suodatin ⑤ Suodatin ⑥ Suodatin ⑧ Uppokantainen puuruuvi ④ Kaukosäätimen pidike Vinyliteippi Laita telippi tyhjennystestin suorittamisen jälkeen. Vähintään 600 mm Vähintään B mm Viähintään 100 mm Viähintään A mm Vähintään 600 mm Vähintään 65 mm Vähintään 170 mm Vähintään 170 mm Vasemmanpuoleinen takaputkisto ja vasemmanpuoleinen putkisto Seinä Aseta pehmuste sisäyksikön ja seinän väliin ja kallista sisäyksikkö käytön tehostamiseksi. Älä päästä tyhjennysletkua löystymään. Leikkaa letkun aukko hieman alaviistoon Varmista, että tyhjennysletku menee alaspäin. Apuputket voidaan liittää laitteeseen vasemmalle puolelle, taakse vasemmalle, taakse oikealle, oikealle puolelle, alle oikealle tai alle vasemmalle. Oikea taka Oikea ala Vasen taka Vasen ala Eristä kylmänesteputket erikseen, ei yhdessä. 6 mm paksuinen lämmönkestävä polyeteenivaalto Huomautus : • Tarvikkeiden ja laitteiston osien yksityiskohdat on kuvattu tarvikeluettelossa.

Lisävarusteena saatavat asennusosat

Osankoodi	Osan nimi	Kpl
A	KylmänesteputkiNestepuoli : ∅6,35 mmKaasupuoli : ∅9,52 mm(42HQV025, 42HQV035) : ∅12,70 mm (42HQV045)	Yksi kutakin
B	Putken eristysmateriaali(polyeteenivaahto, 6 mm paksuinen)	1
C	Kitti, PVC-teipit	Yksi kutakin

Ulkoyksikön kiinnittäminen kiinnityspulteilla

• Kiinnitä ulkoyksikkö kiinnityspulteilla ja muttereilla, jos se altistuu voimakkaalle tuulelle.
• Käytä halkaisijaltaan ∅8 mm:n tai ∅10 mm:n ankkuripultteja ja -muttereita.
• Jos laitteesta on poistettava sulatusvesi, kiinnitä tyhjennysnippa (no.⑨) ja vesitiivis tulppa (no.⑩) ulkoyksikön pohjalevyyn ennen sen asentamista.

500 mm 97 mm Ilmanottoaukko 275 mm 60 mm Ilman ulostuloaukko Tyhjennysaukko 38VYX025

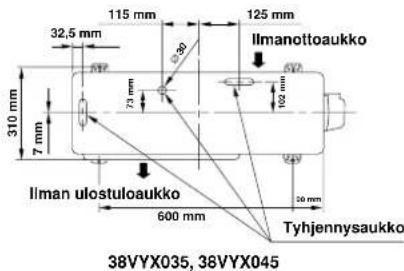

115 mm 32,5 mm 7 mm 310 mm 380 mm 73 mm 600 mm 125 mm Ilmanottoaukko 102 mm 30 mm Tyhjennysaukko Ilman ulostuloaukko 38VYX035, 38VYX045

SISÄYKSIKKÖ

Asennuspaikka

• Sisäyksikön ympärille on asennuspaikassa jäätävä tarpeeksi vapaata tilaa asennuskaaviossa esitetyllä tavalla
• Asennuspaikassa ei saa olla esteitä ilmanottoaukon ja ilman ulostuloaukon läheisyydessä
• Asennuspaikan on mahdollistettava ulkoyksikköön menevien putkien helppo asennus
• Asennuspaikan on mahdollistettava etupaneelin avaaminen
• Sisäyksikkö on asennettava siten, että sen yläosa tulee vähintään kahden metrin korkeudelle. Esineiden laittamista sisäyksikön päälle on vältettävä.

HUOMIO

• Sisäyksikön langattoman vastaanottimen altistumista suoralle auringonvalolle on vältettävä.
• Sisäyksikön mikroprosessori ei saa olla liian lähellä radiotaajuisen kohinan lähteitä. (Tarkemmat tiedot omistajan oppaassa.)

Kaukosäädin

• Kaukosäädin on sijoitettava paikkaan, jossa sen ja sisäyksikön välissä ei ole esim. verhoa tai muuta signaalin estävää estettä
• Älä asenna kaukosäädintä paikkaan, jossa se altistuu suoralle auringonvalolle tai on lämpölähteen, kuten lieden, läheisyydessä.
• Pidä kaukosäädin vähintään yhden metrin päässä TV-vastaanottimesta tai stereolaitteistosta. (Tämä on tarpeen kuvan häiriöiden ja kohinahäiriöiden estämiseksi.)

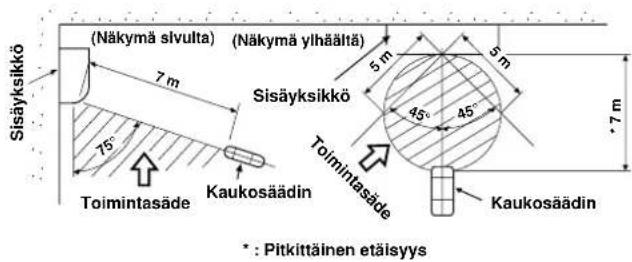

• Kaukosäätimen sijainti tulisi määrittää alla olevan kaavion mukaisesti.

Sisäyksikkö (Näkymä slvulta) (Näkymä ylhältä) 7 m Sisäyksikkö 5 m 45° 45° Toimintasäde Kaukosäädin Toimintasäde Kaukosäädin 7 m *: Pitkittäinen etäisyys

Aukon tekeminen ja asennuslevyn kiinnittäminen

Aukon tekeminen

Kun kylmänesteputket asennetaan takaapäin

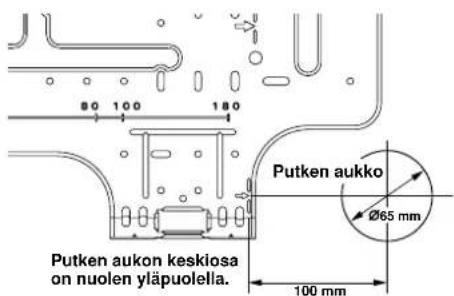

80 100 180 Putken aukko Ø65 mm 100 mm Putken aukon keskiosa on nuolen yläpuolella.

1. Kun olet määrittänyt putken aukon paikan asennuslevyyn (→), poraa putken aukko (halk.∅65 mm) hieman alaviistoon ulospäin.

HUOM.

- Kun aukko tehdään seinään, jossa on metallisäleikkö, rautalankasäleikkö tai metallilevy, on käytettävä erikseen hankittavaa putken aukon reunarengasta.

Asennuslevyn kiinnittäminen

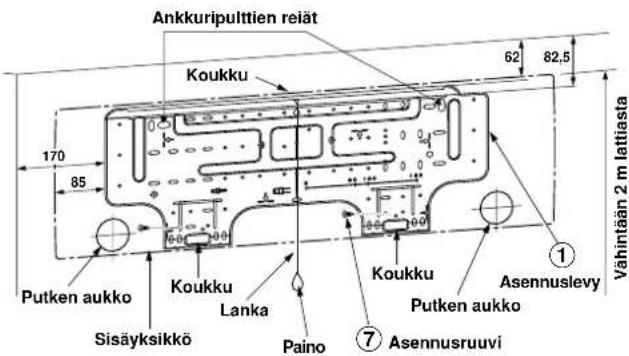

Ankkuripulttien reiät Koukku 62 82,5 170 85 Putken aukko Koukku Lanka Paino Asennuslevy Putken aukko Sisäyksikkö ① ⑦ Asennusruuvi Vähintään 2 m lattiesta

Kun asennuslevy kiinnitetään suoraan seinään

1. Ruuvaa asennuslevy ylä- ja alaosastaan tiukasti seinään kiinni sisäyksikön asentamista varten.
2. Jos asennuslevy kiinnitetään ankkuripulteilla betoniseinään, laita ankkuripultit alla olevassa kuvassa näkyviin reikiin.
   3.Kiinnitä asennuslevy seinään vaakasuoraan.

HUOMIO

Kun kiinnität asennuslevyn seinään asennusruuvilla, älä käytä ankkuripultin reikiä. Muussa tapauksessa sisäyksikkö voi pudota ja aiheuttaa henkilövahinkoja ja/tai aineellisia vahinkoja.

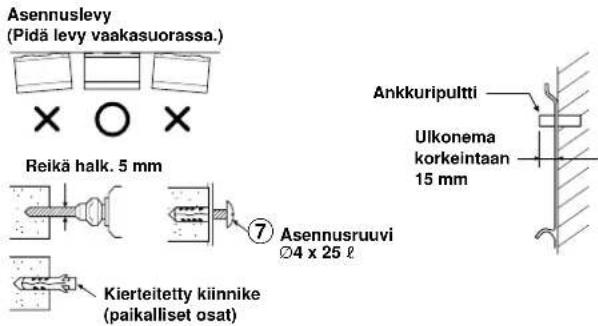

Asennuslevy (Pidä levy vaakasuorassa.) Reikä halk. 5 mm ⑦ Asennusruuvi Ø4 x 25 ℓ Kierteitetty kiinnike (paikalliset osat) Ankkuripultti Ulkonema korkeintaan 15 mm

HUOMIO

Jos yksikköä ei asenneta tukevasti, se voi pudota ja aiheuttaa henkilövahinkoja ja/tai aineellisia vahinkoja.

• Tiili- tai betoniseinään tai vastaavaan on tehtävä halkaisijaltaan n. 5 mm:n reikiä.
• Laita reikiin kierteitetyt kiinnikkeet asennusruuveja (no.⑦) varten.

HUOM.

- Kiinnitä asennuslevyn neljä nurkkaa ja alaosa seinään 4-6 asennusruuvilla.

Sähkötyöt

1. Käyttöjännitteen on vastattava ilmastointilaitteen nimellisiännitettä.
2. Varaa virtalähde käytettäväksi yksinomaan ilmastointilaitteen kanssa.

HUOM.

• Johdon tyyppi : Vähintään H07RN-F tai 245 IEC66

HUOMIO

- Laite voidaan kytkeä jakeluverkkoon toisella seuraavista tavoista.

(1) Kytkeminen kiinteään johdotukseen: Kiinteään johdotukseen on liitettävä kytkin tai virrankatkaisin, joka kytkee irti kaikki navat ja jonka koskettimien ero on vähintään 3 mm Käytetyn virrankatkaisimen tai kytkimen on oltava hyväksytty.
(2) Kytkeminen vahvavirtapistokkeella: Kiinnitä virtajohtoon vahvavirtapistoke ja kytke se seinäpistorasiaan. Käytettyjen virtajohdon ja pistokkeen on oltava hyväksyttyjä.

HUOM.

- Johdotukset kannattaa tehdä niin, että johtokapasiteettia jää reilusti.

Johtoliitännät

Liitäntäkaapelin kytkeminen

Liitäntäkaapeli voidaan kytkeä ilman, että etupaneeli joudutaan irrottamaan.

1. Irrota ilmanottosäleikkö.
   Avaa ilmanottosäleikkö ylöspäin ja vedä sitä itseäsi pääin.
   2.Irrota liitinsuojus ja vedonpoistin.
2. Työnnä liitäntäkaapeli (paikallisen johdotuksen mukaisesti) seinässä olevaan putken aukkoon.
3. Vedä liitäntäkaapeli takapaneelin kaapeliaukosta niin, että se tulee etupuolelta n. 15 cm ulos.
   5.Liitä liitäntäkaapeli riviliittimeen pohjaan saakka ja kiristä ruuveilla.
   6.Kiristysmomentti : 1,2 N·m (0,12 kgf·m)
   7.Kiinnitä liitäntäkaapeli vedonpoistimella.
4. Kiinnitä liitinsuojus, takalevyn läpivientiholkki ja ilmanottosäleikkö sisäyksikköön.

HUOMIO

• Muista katsoa etupaneelin sisällä olevaa johdotuskaaviota.
• Tarkista paikalliset sähköjohdot ja mahdolliset asennuspaikan johdotukseen liittyvät ohjeet ja rajoitukset.

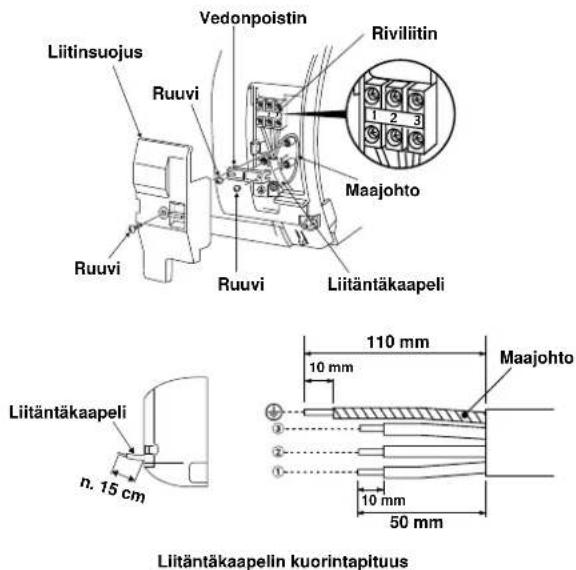

Liitinsuojus Ruuvi Vedonpoistin Riviliitin Maajohto Liitäntäkaapeli Liitäntäkaapeli n. 15 cm 110 mm Maajohto 10 mm 10 mm 50 mm Liitäntäkaapelin kuorintapituus

HUOM.

• Käytä ainoastaan säikeellistä johdinta.
  • Johdon tyyppi : Vähintään H07RN-F

Ilmanottosäleikön asentaminen sisäyksikköön

- Ilmanottosäleikkö kiinnitetään paikalleen suorittamalla sen irrottamiseksi tarvittavat toimenpiteet käänteisessä järjestyksessä.

Putkiston ja tyhjennysletkun asentaminen

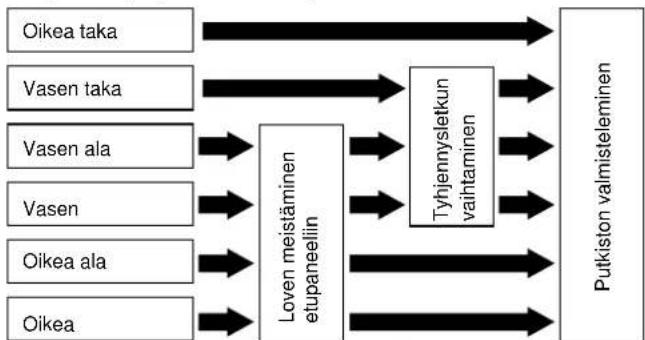

Putkien ja tyhjennysletkun vetäminen

* Koska laitteesta saattaa tihkua kostutta sen vioittuessa, kummatkin yhdysputket on eristettävä. (Eristysmateriaalina on käytettävä polyeteenivaahtoa.)

1. Loven meistäminen etupaneeliin

Meistä kärkipihdeillä lovi etupaneelin vasemmalle tai oikealle puolelle vasemmanpuoleista tai oikeanpuoleista liitäntää varten ja etupaneelin alaosaan vasemmalle tai oikealle puolelle vasemmanpuoleista tai oikeanpuoleista alaliitäntää varten.

2. Tyhjennysletkun vaihtaminen

Vasemmanpuoleista liitäntää, vasemmanpuoleista alaliitäntää ja vasemmanpuoleista takaliitäntää varten on vaihdettava tyhjennysletku ja tyhjennystulppa.

Tyhjennustulpan irrottaminen

Leikkaa tyhjennystulppa nokkapihdeillä ja vedä se ulos.

Tyhjennysletkun asentaminen

Työnnä letkun liitososa niin pitkälle, että se koskettaa lämpöeristettä.

Lämpöeriste Tyhjennysletku

Tyhjennustulpan kiinnittäminen

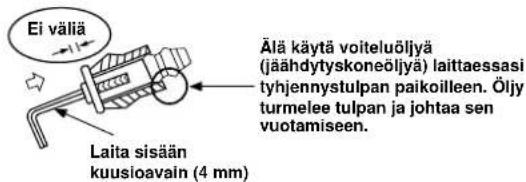

1) Laita sisään kuusioavain (4 mm) päähän keskelle.

4 mm

2) Asenna tyhjennystulppa tiukasti paikoilleen.

Ei väliä Älä käytä voiteluöljä (jäähdytskoneöljä) laittaessasi tyhjennystulpan paikoilleen. Öljy turmelee tulpan ja johtaa sen vuotamiseen. Laita sisään kuusioavain (4 mm)

HUOMIO

Liitä tyhjennysletku ja tyhjennystulppa tiukasti. Muussa tapauksessa niistä voi vuotaa vettä.

Oikeanpuoleisen tai vasemmanpuoleisen liitännän tapauksessa

- Piirrota lovet etupaneeliin veitsellä tai vastaavalla ja leikkaa ne sitten kärkipihdeillä tai vastaavalla työkalulla.

Lovi

Oikeanpuoleisen tai vasemmanpuoleisen alaliitännän tapauksessa

- Piirrota lovet etupaneeliin veitsellä tai vastaavalla ja leikkaa ne sitten kärkipihdeillä tai vastaavalla työkalulla.

Vasemmanpuoleinen putkiliitäntä

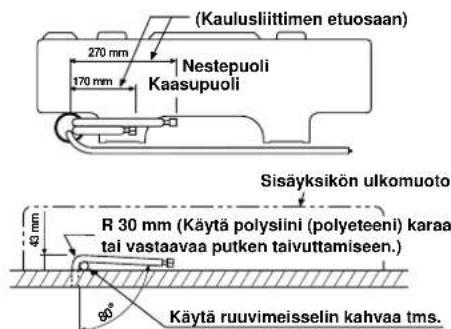

Taivuta yhdysputki siten, että se tulee korkeintaan 43 mm etäisyydelle seinän pinnasta. Jos yhdysputki on yli 43 mm etäisyydellä seinän pinnasta, sisäyksikön asennus saattaa olla epävakaa. Taivuta yhdysputkea taivutusjousella, ettei putki vaurioidu.

Taivuta yhdysputkea 30 mm säteellä.

Putken liittäminen yksikön asentamisen jälkeen (kuva)

(Kaulusliittimen etuosaan) 270 mm 170 mm Nestepuoli Kaasupuoli Sisäyksikön ulkomuoto R 30 mm (Käytä polysiini (polyeteeni) karaa tai vastaavaa putken taivuttamiseen.) Käytä ruuvimeisselin kahvaa tms.

HUOM.

Jos putki taivutetaan väärin, sisäyksikön asennus seinälle saattaa olla epävakaa.

Vedä yhdysputki putken aukon läpi, liitä se apuputkiin ja kiedo eristysteippiä putkien ympärille.

HUOMIO

- Sido apuputket (kaksi) ja yhdysputki tiukasti eristysteipillä. Sido vain apuputket (kaksi) eristysteipillä vasemmanpuoleisen liitännän ja vasemmanpuoleisen takaliitännän tapauksessa.

Sisäyksikkö Liitäntäkaapeli Apuputket Asennuslevy

• Järjestele putket huolellisesti, ettei mikään niistä työnny esiin sisäyksikön takalevystä.
• Liitä apuputket ja yhdysputket huolellisesti toisiinsa ja leikkaa pois yhdysputken ympärille kierretty eristysteippi liitoksen kaksinkertaisen teippauksen välttämiseksi. Tiivistä liitos vinyyliteipillä jne.
• Koska putket saattavat kostua koneen vioittuessa, kummatkin yhdysputket on eristettävä. (Eristysmateriaalina on käytettävä polyeteenivaahtoa.)
  • Taivuta putkea varovaisesti, ettei se vaurioidu.

Sisäyksikön kiinnittäminen

1. Vie putki seinässä olevan aukon läpi ja kiinnitä sisäyksikkö asennuslevyn ylempiin koukkuihin.
2. Keikuta sisäyksikköä oikealle ja vasemmalle puolelle varmistaaksesi, että se on tukevasti kiinni asennuslevyssä.
3. Paina sisäyksikkö seinää vasten ja kiinnitä se asennuslevyn alaosan koukkuihin. Vedä sisäyksikköä itseesi päin varmistaaksesi, että se on tukevasti kiinni asennuslevyn koukuissa.

Koukku tässä ① Asennuslevy Koukku

Työnnä (irrota koukusta)

- Irrota sisäyksikkö asennuslevystä vetämällä sitä itseesi päin ja työntämällä samalla sen alaosaa ylöspäin osoitetuista kohdista.

1. Tyhjennysletku on vedettävä alaviistoon.

HUOM.

- Putken aukko on tehtävä hieman alaviistoon ulospäin.

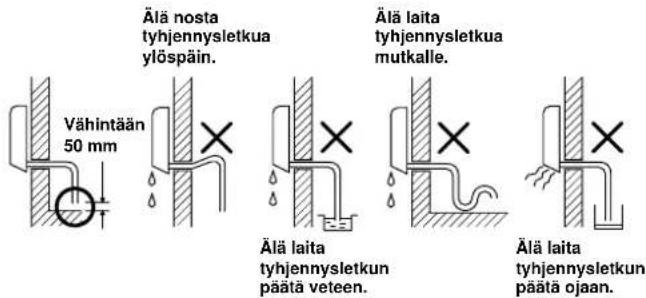

Vähintään 50 mm Älä nosta tyhjennysletkua ylöspäin. Älä laita tyhjennysletkua mutkalle. Älä laita tyhjennysletkun pääta veteen. Älä laita tyhjennysletkun pääta ojaan.

1. Johda vesi vesiastiaan. Varmista, että vesi tyhjennetään ulkopuolelle.
   3.Tyhjennysletkua liittäessäsi eristä jatkotyhjennysletkun liitososa suojaputkella.

Suojaputki IC Huoneen sisällä Jatkotyhjennysletku Tyhjennysletku

HUOMIO

Asettele tyhjennysletku siten, että vesi poistetaan yksiköstä kunnolla. Riittämätön vedenpoisto voi johtaa pisaroiden tippumiseen yksiköstä.

Ilmastointilaitteen rakenne on sellainen, että sisäyksikön taakse muodostuneesta kosteudesta kerääntynyt vesi johdetaan tyjhennysastiaan. Tästä syystä virtajohtoa ja laiteen muita osia ei saa säilyttää tyjhennysohjaimen yläpuolella.

Seinä Tyhjennysohjain Tila putkia varten

ULKOYKSIKKÖ

Asennuspaikka

• Ulkoyksikön ympärille on asennuspaikassa jäätävä tarpeeksi vapaata tilaa asennuskaaviossa esitetyllä tavalla.
• Asennuspaikan on kestettävä ulkoyksikön paino ja se ei saa lisätä ulkoyksikön melutasoa ja tärinää.
• Asennuspaikan on oltava sellainen, etteivät laitteen käyttömelu ja poistoilma häiritse naapureita.
• Ulkoyksikkö ei saa altistua voimakkaalle tuulelle asennuspaikassaan.
• Asennuspaikan läheisyydessä ei saa olla palavan kaasun vuotoja.
• Ulkoyksikön ei pidä tukkia kulkuväylää asennuspaikassa.
• Jos ulkoyksikkö asennetaan korkealle maanpinnasta, sen jalat on kiinnitettävä.
• Yhdysputken suurin sallittu pituus on 10 m 38VYX025:n kohdalla ja 15 m 38VYX035:n ja 38VYX045:n kohdalla.
• Suurin sallittu korkeustaso on 8 m 38VYX025:n kohdalla ja 10 m 38VYX035:n ja 38VYX045:n kohdalla.
• Poistovesi ei saa aiheuttaa ongelmia asennuspaikassa.

HUOMIO

1. Asenna ulkoyksikkö siten, ettei mikään tuki ilman ulostuloaukkoa.
2. Jos ulkoyksikkö asennetaan paikkaan, jossa on jatkuvasti voimakas tuuli (esim. rannikolle tai korkean rakennuksen yläkerroksiin), puhaltimen normaali toiminta on varmistettava kanavan tai tuulensuojuksen avulla.
3. Erityisen tuulisilla alueilla ulkoyksikkö on asennettava siten, että tuuli ei pääse siihen.
4. Asennus seuraaviin paikkoihin voi aiheuttaa ongelmia. Älä asenna yksikköä tällaisiin paikkoihin.
5. Paikka, jossa on runsaasti koneöljyä.
6. Suolapitoinen paikka kuten rannikko.
   • Paikka, jossa on runsaasti sulfidia.
7. Paikka, jossa korkeataajuisten radioaaltojen syntyminen audiolaitteista, hitsausmuuntajista tai lääketieteellisistä laitteista on todennäköistä.

Volmakas tuull

Kylmänesteputkien liittäminen Tyhjentäminen

Liittäminen kaulusliitoksella

1.Katkaise putki putkenkatkaisimella.

1. Laita kaulusmutteri putkeen ja liitä putki kaulusliitoksella.

- Ulkonemavara kaulusliitännöissä : A (Yksikkö : mm)

Jäykkä (kytkintyyppi)

Kupariputken R410A-työkalua Tavallista työkalua ulkohalkaisija käytetty käytetty
6,35 0 - 0,5 1,0 - 1,5
9.52 0 - 0,5 1,0 - 1,5
12,70	0 - 0,5 1,0 - 1,5

Imperiaalinen (siipimutterityyppi)

Kupariputken ulkohalkaisija	R410A
6,35	1,5 - 2,0
9,52	1,5 - 2,0
12,70	2,0 - 2,5

Liitännän kiristäminen

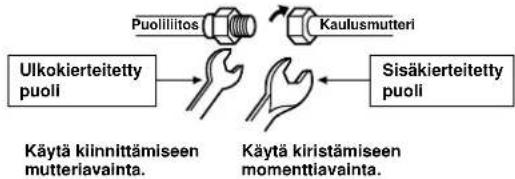

Kohdista yhdysputkien keskikohdat toisiinsa ja kiristä kaulusmutteri mahdollisimman tiukalle sormin. Kiristä sitten mutteri mutteri- ja momenttiavaimella kuvassa osoitetulla tavalla.

HUOMIO

- Älä kiristä mutteria liikaa. Muussa tapauksessa mutteri saattaa murtua olosuhteista riippuen.

(Yksikkö : N·m)

Kupariputken ulkohalkaisija	Kirstysmomentti
∅6,35 mm	16 - 18 (1,6 - 1,8 kgf-m)
∅9,52 mm	30 - 42 (3,0 - 4,2 kgf-m)
∅12,70 mm	50 - 62 (5,0 - 6,2 kgf-m)

- Kiristysmomentti kaulusliitännöissä

R410A:n käyttöpaine on suurempi kuin R22:n (N. 1,6 kertaa). Sisä- ja ulkoyksikön yhdistävät kaulusliitännät on tästä syystä kiristettävä määritettyyn kiristysmomenttiin. Huonot liitännät saattavat aiheuttaa kaasuvuotojen ohella vaurioita jäähdytyskiertoon.

Kaulusliitäntä sisäyksikön puolella Kaulusliitäntä ulkoyksikön puolella

Putkien muotoilu

1. Putkien muotoilu Muotoile putket ulkoyksikköön kaiverrettua viivaa pitkin.
2. Putkien paikan sovittaminen Aseta putkien paikkaan, jossa niiden reunat ovat 85 mm etäisyydellä kaiverretusta viivasta.

Kaiverrettu viiva

Kun putket on liitetty sisäyksikköön, ilmanpoisto voidaan suorittaa välittömästi.

ILMANPOISTO

Poista yhdysputkissa ja sisäyksikössä oleva ilma tyhjöpumpun avulla. Älä käytä kylmänestettä ulkoyksikössä. Saat lisätietoja tyhjöpumpun käyttöohjeesta.

Tyhjöpumpun käyttäminen

Käytä ehdottomasti tyhjöpumppua, jossa on paluuvirtauksen estotoiminto, jottei pumpun sisällä oleva öljy virtaa takaisin ilmastointilaitteen putkiin, kun pumppu pysähtyy. (Jos tyhjöpumpun sisällä oleva öljy pääsee ilmastointilaitteeseen, jossa käytetään R410A-kylmänestettä, seurauksena voi olla jäähdytyskierron ongelmia.)

1. Liitä täyttöletku jakeluputkiston venttiilistä kaasupuolen tiivistetyn venttiilin syöttöaukkoon.
   2.Liitä täyttöletku tyhjöpumpun liitäntäaukkoon.
   3.Avaa täysin jakeluputkiston venttiilin matalapainepuolen kahva.
   4.Käynnistä tyhjöpumppu aloittaaksesi tyhjentämisen. Jatka tyhjennystä noin 15 minuutin ajan, jos putkiston pituus on 20 metriä. (15 minuutia 20 metrille) (olettaen, että pumpun kapasiteetti on 27 litraa/minuutti.) Tarkista sitten, että yhdistelmäpainemittarin lukema on -101 kPa (-76 cmHg).
   5.Sulje jakeluputkiston venttiilin matalapainepuolen kahva.
   6.Avaa täysin tiivistettyjen venttiilien venttiilin varsi (sekä kaasuettä nestepuoli).
   7.Irrota täyttöletku syöttöaukosta.
   8.Kiristä tiukasti tiivistettyjen venttiilien venttiilihatut.

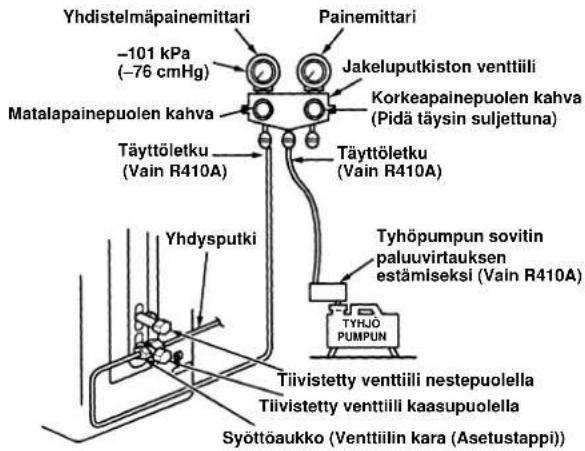

Yhdistelmäpainemittari -101 kPa (-76 cmHg) Matalapainepuolen kahva Täyttöletku (Vain R410A) Painemittari Jakeluputkiston venttiili Korkeapainepuolen kahva (Pidä täysin suljettuna) Täyttöletku (Vain R410A) Tyhöpumpun sovitin paluuvirtauksen estämiseksi (Vain R410A) TYHJÖ PUMPUN Tiivistetty venttiili nestepuolella Tiivistetty venttiili kaasupuolella Syöttöaukko (Venttiilin kara (Asetustappi))

HUOMIO

• NELJÄ TÄRKEÄÄ PUTKISTOTÖISSÄ HUOMIOITAVAA SEIKKAA

(1) Poista pöly ja kosteus (yhdysputkien sisältä).
(2) Tiukka liitäntä (putkien ja yksikön välillä).
(3) Poista ilma yhdysputkista TYHJÖPUMPUN avulla.
(4) Tarkista kaasuvuodot (liitäntäkohdat).

Tiivistetyn venttiilin käsittelyssä huomioitavia seikkoja

• Avaa venttiilin varsi kokonaisuudessaan ulos. Älä kuitenkaan yritä avata sitä pysäytintä pidemmälle.
• Kiristä venttiilin varren suojus seuraavassa taulukossa määritettyyn kirstysmomenttiin:

Kaasupuoli 50 - (∅12,70 mm)	62 N·m (5,0 - 6,2
Kaasupuoli 30 - (∅9,52 mm)	42 N·m (3,0 -
Nestepuoli 16 - (∅6,35 mm)	18 N·m (1,6 -
Syöttöaukko	9 - 10 N·m (0,9 - 1,0 kgf·m)

kgt-m) 4,2 kgt-m) 1,8 kgt-m) Käytä kiristämiseen kuusioavainta. 4 mm

Johtoliitännät

1. Irrota venttiilin kansi ulkoyksiköstä.
2. Liitä liitäntäkaapeli täsmäävällä numerolla merkittyyn liittimeen sisä- ja ulkoyksikön riviliittimessä.
3. Kun liität liitäntäkaapelin ulkoyksikön liittimeen, tee silmukka sisä- ja ulkoyksikköjen asennuskaaviossa kuvatulla tavalla veden ulkoyksikköön pääsemisen estämiseksi.
4. Eristä käyttämättömät johdot (johtimet) ulkoyksikköön mahdollisesti pääsevästä vedestä. Huolehdi siitä, etteivät ne kosketa sähkö- tai metalliosia.

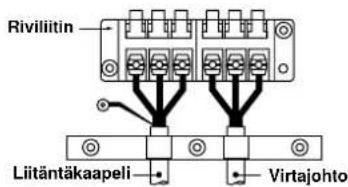

Liitäntäkaapelin kuorintapituus

Riviliitin Liitäntäkaapeli Virtajohto

1 2 3 10 30 10 40 Maajohto

Liitäntäkaapeli

Virtajohto

Malli 42HQV025 42HQV035, 42HQV045
Virtalähde 50/60Hz, 220 – 240 V yksivaihe
Max. jatkuva virta	8A	11A
Pistorasian ja sulakkeen nimellisvirta	25A
Virtajohto	H07RN-F tai 245 IEC66 (1,5 mm2 tai enemmän)

HUOMIO

• Väärät johtoliitännät saattavat aiheuttaa eräiden sähköosien palamisen.
• Noudata paikallisia sähkömääräyksiä (johdon koko, johdotusmenetelmä jne.) vetäessäsi johdon sisäyksiköstä ulkoyksikköön.
• Kaikki johdot on liitettävä tiukasti.
• Ilmastointilaitteen syöttöjohdossa on käytettävä asennussulaketta (25A).
  • Väärin tai epätäydellisesti tehty johdotus voi aiheuttaa tulipalon tai savua.
• Varaa virtalähde käytettäväksi yksinomaan ilmastointilaitteen kanssa.
• Tämä tuote voidaan kytkeä verkkovirtaan. Kytkeminen kiinteään johdotukseen: Kiinteään johdotukseen on liitettävä kytkin, joka kytkee irti kaikki navat ja jonka koskettimien ero on vähintään 3 mm.

HUOM.: Liitäntäkaapeli

• Johdon tyyppi : Vähintään H07RN-F tai 245 IEC66

MUUT

Kaasuvuototesti

Tarkista sisäyksikön paikat. Venttiilin kansi Sähköosien kansi Tarkista ulkoyksikön paikat.

• Tarkista kaulusmutterilitännät kaasuvuotojen varalta kaasuvuodon ilmaisimella tai saippuavedellä.

Koekäyttö

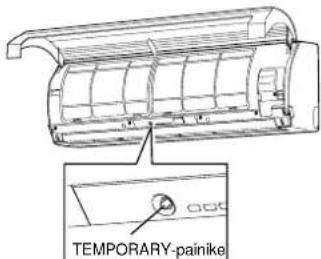

Kytke KOEKÄYTTÖ (JÄÄHDYTYS) -tila päälle painamalla TEMPORARY-painiketta 10 sekunnin ajan. (Äänimerkkilaitteesta kuuluu lyhyt piippaus.)

Automaattisen uudelleenkäynnistyksen asettaminen

Ilmastointilaite on suunniteltu siten, että se voi käynnistyä sähkökatkon jälkeen automaattisesti uudelleen samassa käyttötilassa kuin ennen sähkökatkoa.

Tiedotus

Kun tuote toimitetaan tehtaalta, automaattinen uudelleenkäynnistys on kytketty pois päältä. Kytke se päälle tarvittaessa.

Automaattisen uudelleenkäynnistyksen asettaminen

• Paina TEMPORARY-painiketta ja pidä se painettuna n. 3 sekunnin ajan. 3 sekunnin kuluttua elektronisesta äänimerkkilaitteesta kuuluu kolme lyhyttä piippausta sen merkiksi, että automaattinen uudelleenkäynnistys on valittu.
• Voit peruuttaa automaattisen uudelleenkäynnistyksen seuraamalla omistajan oppaan kappaleessa Automaattinen uudelleenkäynnistys annettuja ohjeita.

SIKKERHETSREGLER

Bruke en vakuumpumpe
