INSTRUKCJA OBSŁUGI 42HQV035 CARRIER

Urządzenie Wewnętrzne

Binnenmodule

Inomhusenheten

Sisäyksikkö

Innenheten

38VYX025

38VYX035

38VYX045

Outdoor Unit

Unidad Exterior

Unité Extérieure

Unità Esterna

Außengerät

Unidade Exterior

Εξωτερική Μονάδα

Urządzenie Zewnętrzne

Buitenmodule

Utomhusenheten

Ulkoyksikkö

Utenørsenhet

CONTENTS

- Dodatkowe Części Instalacyjne ...... 2

URZĄDZENIE WEWNETRZNE

• Miejsce Instalacji .... 3
  • Wycinanie Otworu oraz Montaż Płyty Instalacyjnej ..... 3
• Prace Elektryczne .... 4
• Podłączenie Okablowania .... 4
• Montaż Instalacji Rurowej i Węża do Odprowadzania Cieczy .... 5
  • Mocowanie Urządzenia Wewnętrznego .... 6
  • Odprowadzanie Cieczy 6

URZĄDZENIE ZEWNETRZNE

• Miejsce Instalacji ....6
  • Łączenie Instalacji Rurowej Czynnika Chłodniczego .... 7
• Usuwanie Powietrza 7
• Podłączenie Okablowania.... 8

INNE

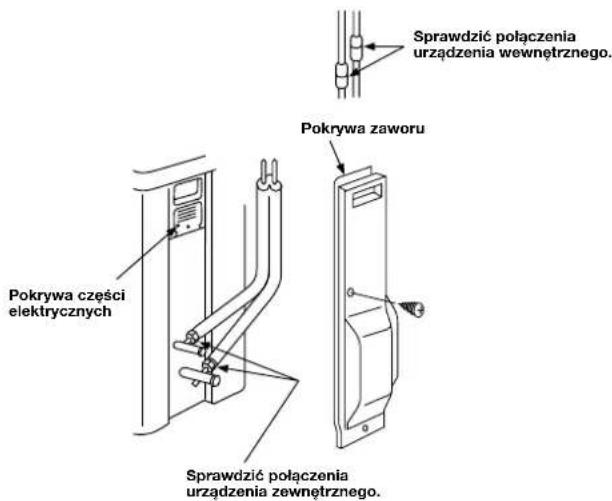

• Próba Gazoszczelności 8
• Próba Działania .... 8
• Włączanie Funkcji Automatycznego Wznawiania Pracy (Auto Restart) 8

INHOUDSOPGAVE

VEILIGHEIDSVOORZORGEN 1

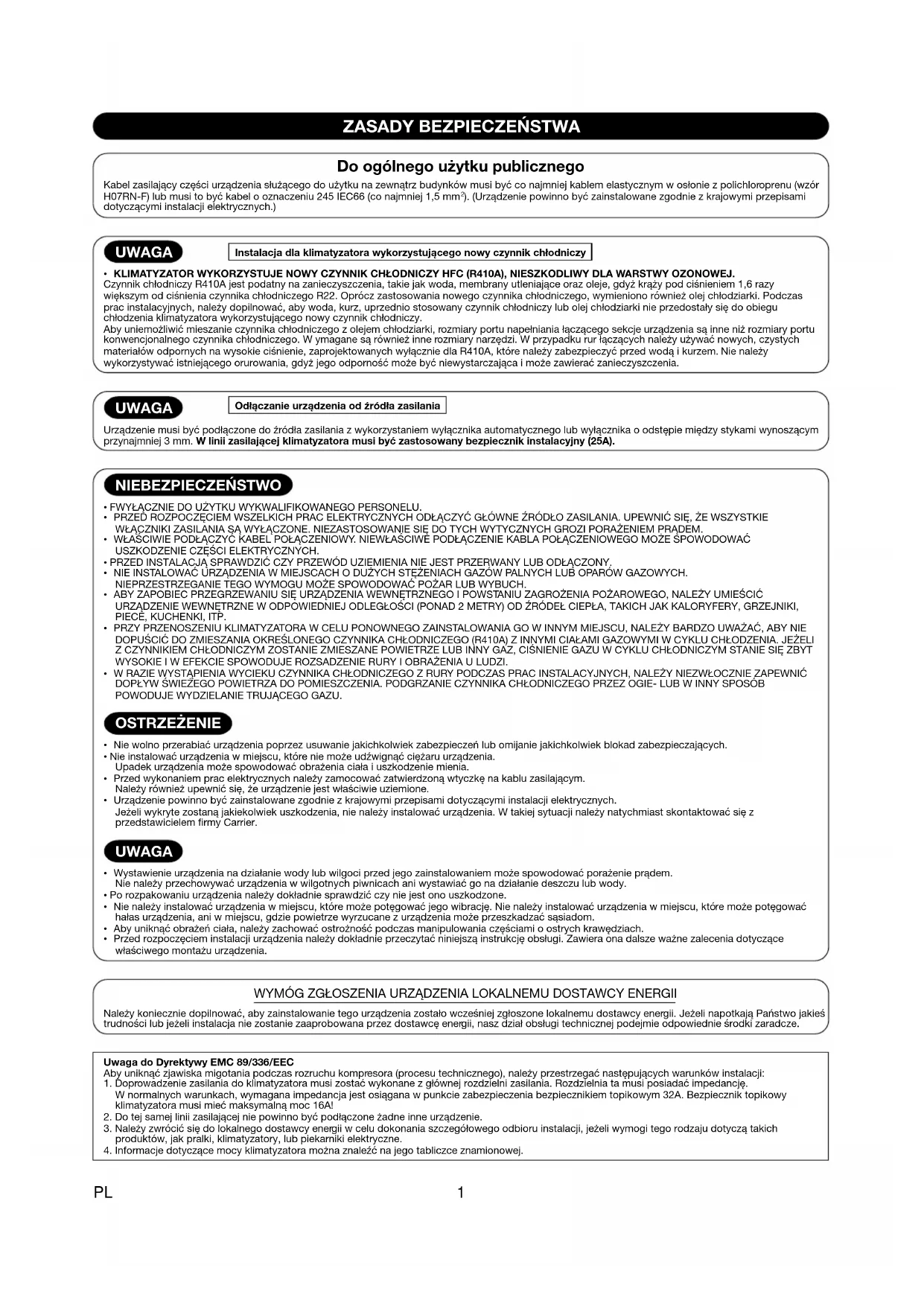

Do ogólnego użytku publicznego

Kabel zasilający części urządzenia służącego do użytku na zewnątrz budynków musi być co najmniej kablem elastycznym w osłonie z polichloroprenu (wzór H07RN-F) lub musi to być kabel o oznaczeniu 245 IEC66 (co najmniej 1,5 mm²). (Urządzenie powinno być zainstalowane zgodnie z krajowymi przepisami dotyczącymi instalacji elektrycznych.)

UWAGA

Instalacja dla klimatyzatora wykorzystującego nowy czynnik chłodniczy

- KLIMATYZATOR WYKORZYSTUJE NOWY CZYNNIK CHŁODNICZY HFC (R410A), NIESZKODLIWY DLA WARSTWY OZONOWEJ.

Czynnik chłodniczy R410A jest podatny na zanieczyszczenia, takie jak woda, membraný utleniające oraz oleje, gdyż krąży pod ciśnieniem 1,6 razy większym od ciśnienia czynnika chłodniczego R22. Oprócz zastosowania nowego czynnika chłodniczego, wymieniono również olej chłodziarki. Podczas prac instalacyjnych, należy dopilnować, aby woda, kurz, uprzednio stosowany czynnik chłodniczy lub olej chłodziarki nie przedostały się do obiegu chłodzenia klimatyzatora wykorzystującego nowy czynnik chłodniczy.

Aby uniemożliwić mieszanie czynnika chłodniczego z olejem chłodziarki, rozmiary portu napełniania łączącego sekcje urządzenia są inne niż rozmiary portu konwencjonalnego czynnika chłodniczego. W ymagane są również inne rozmiary narzędzi. W przypadku rur łączących należy używać nowych, czystych materiałów odpornych na wysokie ciśnienie, zaprojektowanych wyłącznie dla R410A, które należy zabezpieczyć przed wodą i kurzem. Nie należy wykorzystywać istniejącego orurowania, gdyż jego odporność może być niewystarczająca i może zawierać zanieczyszczenia.

UWAGA

Odlączanie urządzenia od źródła zasilania

Urządzenie musi być podłączone do źródła zasilania z wykorzystaniem wyłącznika automatycznego lub wyłącznika o odstępie między stykami wynoszącym przynajmniej 3 mm. W linii zasilającej klimatyzatora musi być zastosowany bezpiecznik instalacyjny (25A).

NIEBEZPIECZEŃSTWO

- FWYŁACZNIE DO UŻYTKU WYKWALIFIKOWANEGO PERSONELU.

- PRZED ROZPOCZĘCIEM WSZELKICH PRAC ELEKTRYCZNYCH ODŁĄCZYĆ GŁÓWNE ŻRÓDŁO ZASILANIA. UPEWNIĆ SIĘ, ŻE WSZYSTKIE WŁĄCZNIKI ZASILANIA SĄ WYŁĄCZONE. NIEZASTOSOWANIE SIĘ DO TYCH WYTYCZNYCH GROZI PORAŻENIEM PRADEM.

- WŁAŚCIWIE PODŁĄCZYĆ KABEL POŁĄCZENIOWY. NIEWŁAŚCIWE PODŁĄCZENIE KABLA POŁĄCZENIOWEGO MOŻE ŚPOWODOWAĆ USZKODZENIE CZEŚCI ELEKTRYCZNYCH.

- PRZED INSTALACJA SPRAWDZIĆ CZY PRZEWÓD UZIEMIENIA NIE JEST PRZERWANY LUB ODŁĄCZONY.

- NIE INSTALOWAĆ URZĄDZENIA W MIEJSCACH O DUŻYCH STEŻENIACH GAZÓW PALNYCH LUB OPARÓW GAZOWYCH. NIEPRZESTRZEGANIE TEGO WYMOGU MOŻE SPOWODOWAĆ POŻAR LUB WYBUCH.

- ABY ZAPOBIEC PRZEGRZEWANIU SIĘ URZĄDZENIA WEWNETRZNEGO I POWSTANIU ZAGROŻENIA POŻAROWEGO, NALEŻY UMIEŚCIĆ URZĄDZENIE WEWNETRZNE W ODPOWIEDNIEJ ODLEGŁOŚCI (PONAD 2 METRY) OD ŻRÓDEŁ CIEPŁA, TAKICH JAK KALORYFERY, GRZEJNIKI, PIECE, KUCHENKI, ITP.

- PRZY PRZENOSZENIU KLIMATYZATORA W CELU PONOWNEGO ZAINSTALOWANIA GO W INNYM MIEJSCU, NALEŻY BARDZO UWAŻAĆ, ABY NIE DOPUŚCIĆ DO ZMIESZANIA OKREŚLONEGO CZYNNIKA CHŁODNICZEGO (R410A) Z INNYMI CIAŁAMI GAZOWYMI W CYKLU CHŁODZENIA. JEŻELI Z CZYNNIKIEM CHŁODNICZYM ZOSTANIE ZMIESZANE POWIETRZE LUB INŻY GAZ, CIŚNIENIE GAZU W CYKLU CHŁODNICZYM STANIE SIĘ ZBYT WYSOKIE I W EFEKCIE SPOWODUJE ROZSADZENIE RURY I OBRAŻENIA U LUDZI.

- W RAZIE WYSTĄPIENIA WYCIEKU CZYNNIKA CHŁODNICZEGO Z RURY PODCZAS PRAC INSTALACYJNYCH, NALEŻY NIEZWŁOCZNIE ZAPEWNIĆ DOPŁYW ŚWIEŻEGO POWIETRZA DO POMIESZCZENIA. PODGRZANIE CZYNNIKA CHŁODNICZEGO PRZEZ OGIE- LUB W INNY SPOSOB POWODUJE WYDZIELANIE TRUJĄCEGO GAZU.

OSTRZEŻENIE

- Nie wolno przerabiać urządzenia poprzez usuwanie jakichkolwiek zabezpieczeń lub omijanie jakichkolwiek blokad zabezpieczających.

- Nie instalować urządzenia w miejscu, które nie może udźwignąć ciężaru urządzenia. Upadek urządzenia może spowodować obrażenia ciała i uszkodzenie mienia.

- Przed wykonaniem prac elektrycznych należy zamocować zatwierdzoną wtyczkę na kablu zasilającym. Należy również upewnić się, że urządzenie jest właściwie uziemione.

- Urządzenie powinno być zainstalowane zgodnie z krajowymi przepisami dotyczącymi instalacji elektrycznych. Jeżeli wykryte zostaną jakiekołwiek uszkodzenia, nie należy instalować urządzenia. W takiej sytuacji należy natychmiast skontaktować się z przedstawicielem firmy Carrier.

UWAGA

• Wystawienie urządzenia na działanie wody lub wilgoci przed jego zainstalowaniem może spowodować porażenie prądem. Nie należy przechowywać urządzenia w wilgotnych piwnicach ani wystawiać go na działanie deszczu lub wody.
• Po rozpakowaniu urządzenia należy dokładnie sprawdzić czy nie jest ono uszkodzone.
• Nie należy instalować urządzenia w miejscu, które może potęgować jego wibrację. Nie należy instalować urządzenia w miejscu, które może potęgować hałas urządzenia, ani w miejscu, gdzie powietrze wyrzucane z urządzenia może przeszkadzać sąsiadom.
• Aby uniknąć obrażeń ciała, należy zachować ostrożność podczas manipulowania częściami o ostrych krawędziach.
• Przed rozpoczęciem instalacji urządzenia należy dokładnie przeczytać niniejszą instrukcję obsługi. Zawiera ona dalsze ważne zalecenia dotyczące właściwego montażu urządzenia.

WYMÓG ZGŁOSZENIA URZĄDZENIA LOKALNEMU DOSTAWCY ENERGII

Należy koniecznie dopilnować, aby zainstalowanie tego urządzenia zostało wcześniej zgłoszone lokalnemu dostawcy energii. Jeżeli napotkają Państwo jakieś trudności lub jeżeli instalacja nie zostanie zaaprobowana przez dostawcę energii, nasz dział obsługi technicznej podejmie odpowiednie środki zaradcze.

Uwaga do Dyrektywy EMC 89/336/EEC

Aby uniknąć zjawiska migotania podczas rozruchu kompresora (procesu technicznego), należy przestrzegać następujących warunków instalacji:
1. Doprowadzenie zasilania do klimatyzatora musi zostać wykonane z głównej rozdzielni zasilania. Rozdzielnia ta musi posiadać impedancję. W normalnych warunkach, wymagana impedancja jest osiągana w punkcie zabezpieczenia bezpiecznikiem topikowym 32A. Bezpiecznik topikowy klimatyzatora musi mieć maksymalną moc 16A!
2. Do tej samej linii zasilającej nie powinno być podłączone żadne inne urządzenie.
3. Należy zwrócić się do lokalnego dostawcy energii w celu dokonania szczegółowego odbioru instalacji, jeżeli wymogi tego rodzaju dotyczą takich produktów, jak pralki, klimatyzatory, lub piekarniki elektryczne.
4. Informacje dotyczące mocy klimatyzatora można znaleźć na jego tabliczce znamionowej.

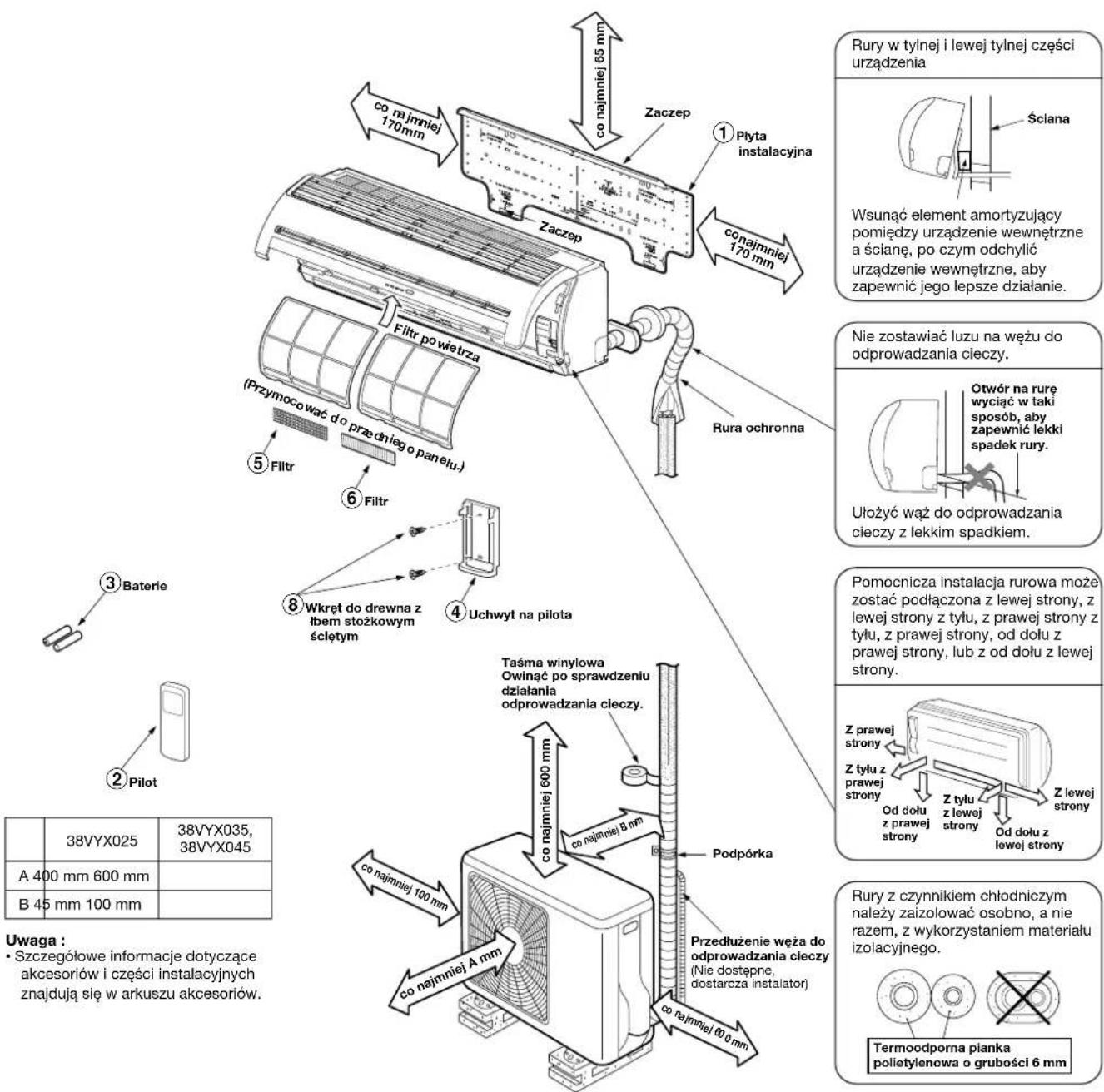

SCHEMAT INSTALACYJNY URZĄDZENIA WEWNETRZNEGO I ZEWNETRZNEGO

Uwaga : • Szczegółowe informacje dotyczące akcesoriów i części instalacyjnych znajdują się w arkuszu akcesoriów. 38VYX025 38VYX035, 38VYX045 A 400 mm 600 mm B 45 mm 100 mm ② Pilot ③ Baterie ④ Uchwyt na pilota ⑤ Filtr ⑥ Filtr ⑧ Wkręt do drewna z łbem stożkowym ściętym ④ Przedłużenie węża do odprowadzania cieczy. co najmniej 100 mm co najmniej A mm co najmniej 600 mm co najmniej 8 mm co najmniej B mm Rura ochronna Filtr powetrza Przymoco wać do przednieg o panelu.) Przyjnačka wąć do prze dnieg o panelu.) Płyta instalacyjna conajmniej 170 mm co najmniej 65 mm Zaczep Rury w tylnej i lewej tylnej części urządzenia Ściana Wsunąć element amortyzujący pomiędzy urządzenie wewnętrzne a ścianę, po czym odchylić urządzenie wewnętrzne, aby zapewnić jego lepsze działanie. Nie zostawiać luzu na wężu do odprowadzania cieczy. Otwór na rurę wyciąć w taki sposób, aby zapewnić lekki spadek rury. Ułożyć wąż do odprowadzania cieczy z lekkim spadkiem. Pomocnicza instalacja rurowa może zostać podłączona z lewej strony, z lewej strony z tylu, z prawej strony z tylu, z prawej strony, od dołu z prawej strony, lub z od dołu z lewej strony. Z prawej strony Z tyłu z prawej strony Od dołu z prawej strony Z tylu z lewej strony Od dołu z lewej strony Z lewej strony Rury z czynnikiem chłodniczym należy zaizolować osobno, a nie razem, z wykorzystaniem materiału izolacyjnego. Termoodporna pianka polietylenowa o grubości 6 mm

Dodatkowe Części Instalacyjne

Kod części	Nazwa części	Ilość
A	Rura do czynnika chłodniczegoPo stronie z gazem w stanie płynnym: ∅6,35 mmPo stronie z gazem w stanie lotnym: ∅9,52 mm (42HQV025, 42HQV035): ∅12,70 mm (42HQV045)	Po jednej sztuce
B	Materiał izolacyjny do rur(pianka polietylenowa, grubość 6 mm)	1
C	Kit, taśma PVC	Po jednej sztuce

Układ śrub mocujących urządzenie zewnętrzne

• Jeżeli urządzenie będzie narażone na działanie silnego wiatru, należy zabezpieczyć je śrubami i nakrętkami mocującymi.
• Należy zastosować śruby kotwowe ∅8 mm lub ∅10 mm z nakrętkami.
• Jeżeli występuje konieczność odprowadzenia wody z odszraniania, przed zainstalowaniem urządzenia zewnętrznego należy w jego płycie spodniej zamocować złączkę spustową ⑨ i zatyczkę wodoszczelną ⑩.

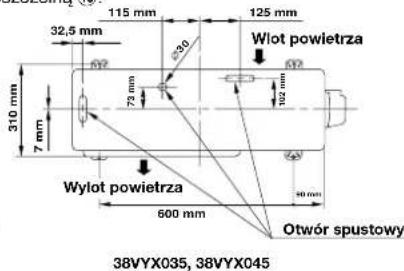

500 mm 97 mm Wlot powietrza 275 mm 60 mm Wylot powietrza Otwór spustow 38VYX025

32,5 mm 115 mm 125 mm Wlot powietrza 602 73 mm 102 mm 310 mm 7 mm Wylot powietrza 600 mm Otwór spustowy 38VYX035, 38VYX045

URZĄDZENIE WEWNETRZNE

Miejsce Instalacji

• Miejsce zapewniające wystarczającą przestrzeń wokół urządzenia wewnętrznego, zgodnie ze schematem
• Miejsce, gdzie w pobliżu wlotu i wylotu powietrza nie występują żadne przeszkody
• Miejsce umożliwiające łatwą instalację rur do urządzenia zewnętrznego
• Miejsce umożliwiające otworzenie panelu przedniego
• Urządzenie wewnętrzne należy zainstalować w taki sposób, aby jego górna część znajdowała się na wysokości co najmniej 2 m. Ponadto, należy unikać stawiania jakichkolwiek przedmiotów na urządzeniu wewnętrznym.

UWAGA

• Należy unikać wystawiania odbiornika sygnałów zdalnego sterowania na bezpośrednie działanie promieni słonecznych
• Znajdujący się w urządzeniu wewnętrznym mikroprocesor nie powinien być umieszczony zbyt blisko źródeł zakłóceń częstotliwości radiowych. (Szczegółowe informacje na ten temat można znaleźć w instrukcji obsługi klimatyzatora.)

Pilot

• Miejsce, w którym nie występują przeszkody, takie jak zasłony, które mogą blokować przesyłanie sygnału z urządzenia wewnętrznego
• Nie należy instalować pilota w miejscach wystawionych na bezpośrednie działanie promieni słonecznych ani w pobliżu źródeł ciepła, takich jak na przykład kuchenki.
• Pilota należy utrzymywać w odległości co najmniej 1 metra od najbliższego odbiornika telewizyjnego lub sprzętu audio. (Jest to konieczne w celu uniknięcia zakłóceń obrazu lub dźwięku.)

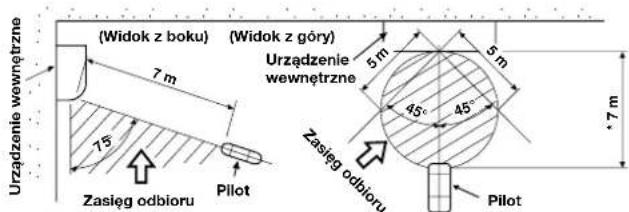

• Lokalizację pilota należy określić w sposób przedstawiony na poniższym schemacie.

(Widok z boku) (7 m) (75°) Zasięg odbioru Pilot (Widok z góry) Urządzenie wewnętrzne 5 m 45° 45° Zasięg odbioru Pilot 7 m

*: Odległość w linii prostej

Wycinanie Otworu oraz Montaż Płyty Instalacyjnej

Wycinanie otworu

Przy montażu rur czynnika chłodniczego z tyłu

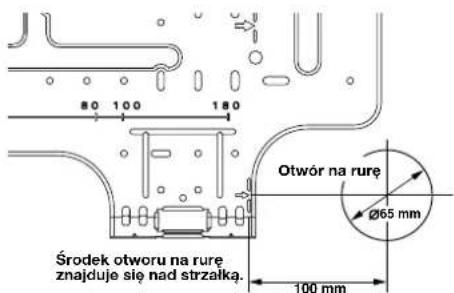

80 100 180 Środek otworu na rurę znajduje się nad strzalką. Otwór na rurę Ø65 mm 100 mm

1. Po określeniu położenia otworu na rurę na płycie montażowej (→), należy wywiercić otwór na rurę (∅65 mm) z zachowaniem lekkiego spadku w kierunku zewnętrznym.

UWAGA

- Przy wiercenu otworów w ścianie zawierającej metalową lub drucianą siatkę podtynkową albo płytę metalową, należy zamontować na otworze na rurę specjalną nakładkę obrzeżową, dostępną w handlu.

Montaż płyty instalacyjnej

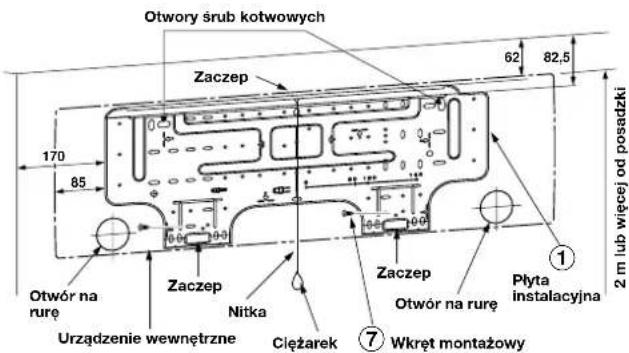

Otwory śrub kotwowych Zaczep 62 82,5 170 85 Otwór na rurę Zaczep Nitka Urządzenie wewnętrzne Cieżarek Zaczep Otwór na rurę Płyta instalacyjna ① Wkręt montażowy ⑦

Montaż płyty instalacyjnej bezpośrednio na ścianie

1. Dokładnie zamocować płytę instalacyjną na ścianie przez dokręcenie jej do górnych i dolnych elementów służących do zawieszenia na zaczepach urządzenia wewnętrznego.
2. Aby zamontować płytę instalacyjną na ścianie betonowej za pomocą śrub kotwowych, należy wykorzystać otwory na śruby przedstawione na poniższym rysunku.
3. Płyte instalacyjną należy zamontować poziomo na ścianie.

UWAGA

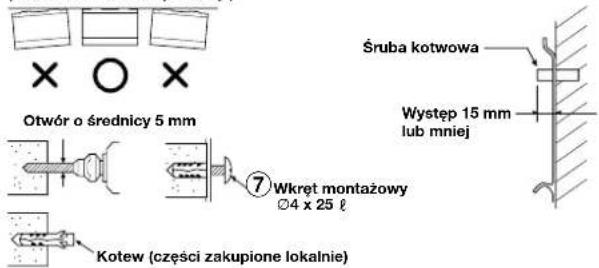

Przy montażu płyty instalacyjnej z wykorzystaniem wkrętów montażowych, nie należy korzystać z otworów na śruby kotwowe. Niezastosowanie się do tego zalecenia może spowodować upadek urządzenia, a w efekcie obrażenia ciała i uszkodzenia mienia.

Płyta Instalacyjna (Zachować kierunek poziomy.)

Otwór o średnicy 5 mm Śruba kotwowa Występ 15 mm lub mniej ⑦ Wkręt montażowy Ø4 x 25 ℓ Kotew (części zakupione lokalnie)

UWAGA

Niesolidne zamontowanie urządzenia może spowodować obrażenia ciała i uszkodzenie mienia w przypadku upadku urządzenia.

• Jeżeli ściana jest wykonana z bloczków, cegieł, betonu lub podobnego materiału, należy wywiercić w ścianie otwory o średnicy 5 mm.
• Do otworów należy wsunąć kołki rozporowe dla około wkrętów montażowych ⑦.

UWAGA

- Aby zamontować płytę montażową, należy zamocować cztery narożniki oraz dolne części płyty instalacyjnej za pomocą 4 do 6 wkrętów montażowych.

Prace Elektryczne

1. Napięcie zasilania musi być takie same, jak napięcie znamionowe klimatyzatora.
2. Należy przygotować źródło zasilania, które będzie wykorzystywane wyłącznie przez klimatyzator.

UWAGA

• Typ przewodu : Powyżej H07RN-F co 245 IEC66

UWAGA

- Urządzenie może być podłączone do sieci na jeden z dwóch sposobów opisanych poniżej.

(1) Podłączenie do nieruchomochych przewodów instalacji elektrycznej: Wyłącznik lub wyłącznik automatyczny odcinający wszystkie bieguny i posiadający odstęp między stykami równy co najmniej 3 mm musi być wbudowany w nieruchomoche przewody instalacji elektrycznej. Należy zastosować zatwierdzony wyłącznik lub wyłącznik automatyczny.
(2) Podłączenie z wtyczką zasilającą: Zamocować wtyczkę zasilającą na kablu zasilającym i podłączyć ją do ściennego gniazda wtykowego. Należy zastosować zatwierdzony kabel zasilający i wtyczkę.

UWAGA

- Instalacja elektryczna winna zapewniać znaczną pojemność.

Podłączenie Okablowania

Podłączanie kabla połączeniowego

Podłączenia kabla połączeniowego można dokonać bez zdejmowania panelu przedniego.

1. Zdemontować kratkę wlotu powietrza.
   Otworzyć kratkę wlotu powietrza unosząc ją do góry i pociągając do siebie.
2. Zdemontować pokrywę zacisków i zacisk kabla.
3. Wsunąć kabel połączeniowy (zgodny z lokalnymi wymogami dla kabli) w otwór na rurę w ścianie.
4. Przełożyć kabel połączeniowy przez szczelinę w tylnym panelu w taki sposób, aby wystawał on do przodu na około 15 cm z przedniej części urządzenia.
5. Całkowicie wsunąć kabel połączeniowy do kostki zaciskowej i dokładnie zamocować wkrętami.
6. Moment obrotowy dokręcania : 1,2 N·m (0,12 kgf·m)
7. Zabezpieczyć kabel połączeniowy zaciskiem do kabla.
8. Zamocować pokrywę zacisków, wlot przewodowy tylnej płyty oraz kratkę wlotu powietrza w urządzeniu wewnętrznym.

UWAGA

• Należy korzystać ze schematu połączeń elektrycznych naklejonego po wewnętrznej stronie panelu przedniego.
• Należy zapoznać się z ofertą lokalnie dostępnych kabli zasilających oraz instrukcjami montażu instalacji elektrycznym i ograniczeniami w tym zakresie.

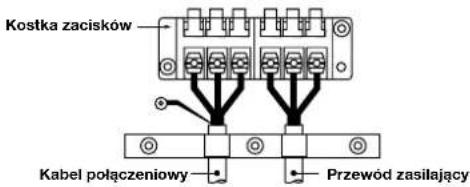

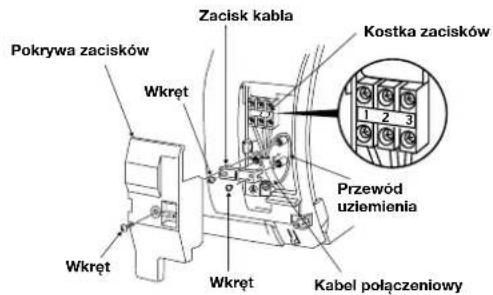

Pokrywa zacisków Wkręt Zacisk kabla Kostka zacisków 1 2 3 Przewód uziemienia Wkręt Kabel połączeniowy

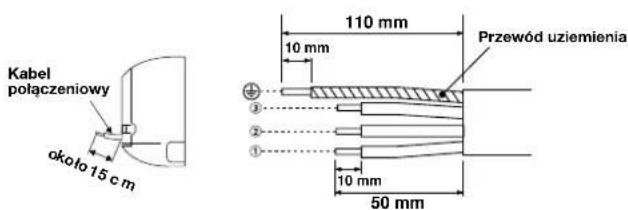

Kabel polączeniowy około 15 cm 110 mm 10 mm Przewód uziemienia 50 mm

Długość odcinka bez izolacji na kablu połączeniowym

UWAGA

• Używać tylko kabli żyłowych.
• Typ przewodu : co najmniej H07RN-F

Instalacja kratki wlotu powietrza w urządzeniu wewnętrznym

- Przy montażu kratki wlotu powietrza należy wykonać czynności odwrotne do czynności wykonywanych przy demontażu kratki.

Montaż Instalacji Rurowej i Węża do Odprowadzania Cieczy

Układanie instalacji rurowej i węża do odprowadzania cieczy

* Ponieważ powstające skropliny powodują uszkodzenia urządzeń, należy dokładnie zaizolować obie rury łączące. (Jako materiał izolacyjny należy wykorzystać piankę polietylenową.)

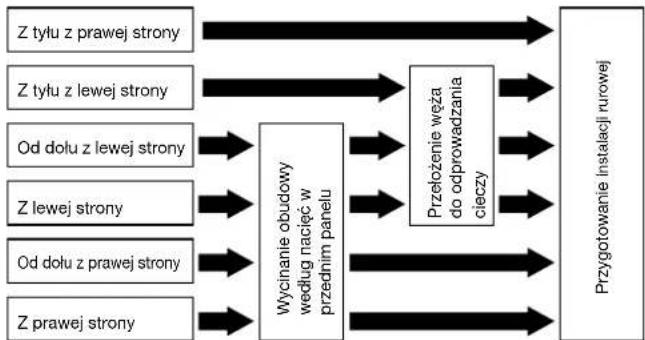


1. Wycinanie obudowy według nacięć w przednim panelu

Szczelinę należy wyciąć szczypcami po prawej lub lewej stronie panelu przedniego dla podłączenia po prawej lub lewej stronie oraz w dolnej części panelu przedniego po prawej lub lewej stronie panelu przedniego dla podłączenia od dołu po prawej lub lewej stronie.

2. Przełożenie węża do odprowadzania cieczy

W celu połączenia rur z lewej strony, z lewej strony od dołu i z lewej strony od tyłu, należy przełożyć wąż do odprowadzania cieczy i zatyczkę otworu spustowego.

Demontaż zatyczki otworu spustowego

Chwycić zatyczkę wąskimi szczypcami i wyciągnąć.

Montaż węża do odprowadzania cieczy

Dokładnie wsunąć element łączący wąż do odprowadzania cieczy, aż dotknie on izolatora termicznego.

Wąż do odprowadzania cieczy

Montaż zatyczki otworu do odprowadzania cieczy

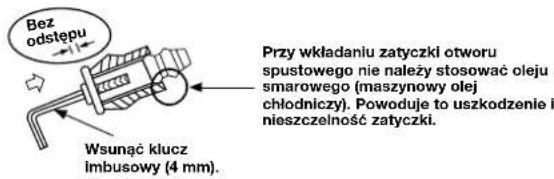

1) Wsunąć klucz imbusowy (4 mm) do łba zatyczki.

4 mm

2) Dokładnie wcisnąć zatyczkę.

Bez odstepu Przy wkładaniu zatyczki otworu spustowego nie należy stosować oleju smarowego (maszynowy olej chłodniczy). Powoduje to uszkodzenie i nieszczelność zatyczki. Wsunąć klucz imbusowy (4 mm)

UWAGA

Dokładnie wsunąć wąż do odprowadzania cieczy i wcisnąć zatyczkę otworu spustowego; w przeciwnym wypadku woda może wyciekać.

W celu połączenia rur z prawej lub lewej strony

- Po naznaczeniu nacięć na przednim panelu za pomocą noża lub szpikulca, należy wyciąć otwory przy pomocy szczypiec lub podobnego narzędzia.

Nacięcie

W celu połączenia rur z prawej strony z dołu lub z lewej strony z dołu

- Po naznaczeniu nacięć na przednim panelu za pomocą noża lub szpikulca, należy wyciąć otwory przy pomocy szczypiec lub podobnego narzędzia.

Nacięcie

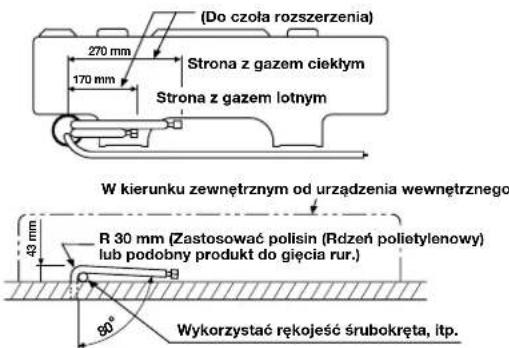

Połączenie instalacji rurowej po lewej stronie

Należy wygiąć rurę łączącą w taki sposób, aby spoczywała w odległości 43 mm od powierzchni ściany. Jeżeli rura łącząca będzie ułożona w odległości większej niż 43 mm od powierzchni ściany, urządzenie wewnętrzne może być niestabilnie zamocowane na ścianie. Podczas wyginania rury łączącej należy zastosować giętarkę sprężynową, aby nie spowodować pęknięcia rury.

Wygiąć rurę łączącą w promieniu 30 mm.

Rysunek przedstawiający podłączenie rury po zainstalowaniu urządzenia

(Do czola rozszerzenia) 270 mm 170 mm Strona z gazem ciektym Strona z gazem lotnym W kierunku zewnętrznym od urządzenia wewnętrznego 40 mm R 30 mm (Zastosować polisin (Rdzeń polietylenowy) lub podobny produkt do gięcia rur.) 80° Wykorzystać rękojeść śrubokręta, itp.

UWAGA

Jeżeli rura łącząca zostanie wygięta niewłaściwie, urządzenie wewnętrzne może spoczywać niestabilnie na ścianie.

Po przełożeniu rury łączącej przez otwór na rurę, podłączyć rurę łączącą do rur pomocniczych i owinać je z zewnątrz taśmą.

UWAGA

- Należy dokładnie połączyć (dwie) rury pomocnicze i kabel połączeniowy taśmą. W przypadku połączenia instalacji rurowej po lewej stronie z tytu, należy połączyć taśmą tylko (dwie) rury pomocnicze.

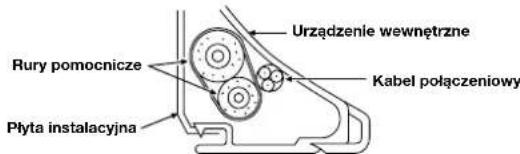

Urządzenie wewnętrzne Rury pomocnicze Kabel połączeniowy Płyta instalacyjna

• Należy ułożyć rury starannie, aby żadna rura nie wystawała zza tylnej płyty urządzenia wewnętrznego.
• Należy starannie połączyć ze sobą rury pomocnicze i rury łączące i odciąć pierścień taśmy izolacyjnej na rurze łączącej, aby uniknąć podwójnego nawinięcia taśmy na połączeniu. Ponadto, należy uszczelnić połączenie taśmą winylową, itp.
• Ponieważ powstające skropliny powodują uszkodzenia urządzeń, należy dokładnie zaizolować obie rury łączące. (Jako materiał izolacyjny należy wykorzystać piankę polietylenową.)
• Podczas gięcia rury należy zachować ostrożność, aby nie spowodować pęknięcia rury.

Mocowanie Urządzenia Wewnętrznego

1. Przełożyć rurę przez otwór w ścianie i zaczepić urządzenie wewnętrzne na górnych zaczepach na płycie instalacyjnej.
2. Poruszyć urządzeniem wewnętrznym w prawo i w lewo w celu upewnienia się, że jest ona solidnie zaczepiona na płycie instalacyjnej.
3. Dociskając urządzenie wewnętrzne w kierunku ściany, zaczepić ją na dolnych zaczepach na płycie instalacyjnej. Aby upewnić się, że urządzenie spoczywa pewnie na zaczepach, należy pociągnąć je do siebie.

Tu zaczepić. Płyta instalacyjna Zaczep

- Aby odłączyć urządzenie wewnętrzne od płyty instalacyjnej, należy pociągnąć urządzenie do siebie jednocześnie popychając je od dołu w górę w określonych miejscach.

PchaćPchać

Odprowadzanie Cieczy

1. Wąż do odprowadzania cieczy należy układać z zachowaniem spadku.

UWAGA

- Otwór należy wykonać z lekkim spadkiem na zewnątrz.

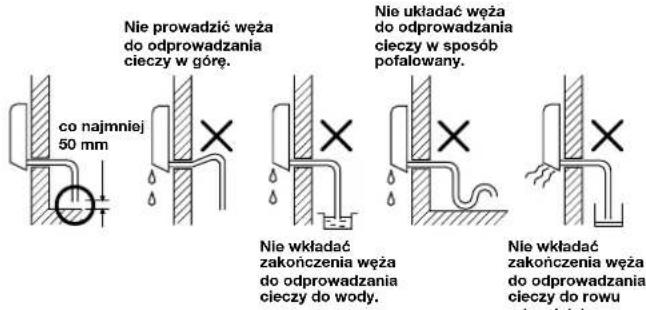

Nie prowadzić węża do odprowadzania cieczy w górę. co najmniej 50 mm Nie wkładać węża do odprowadzania cieczy w sposób pofałowany. Nie wkładać zakończenia węża do odprowadzania cieczy do wody. Nie wkładać zakończenia węża do odprowadzania cieczy do rowu

1. Nalać wody na tace ociekową i sprawdzić, czy woda ta wydostaje się z posesji.
2. Przy podłączaniu przedłużenia węża do odprowadzania cieczy, należy zaizolować część połączeniową przedłużenia węża rurą ochronną.

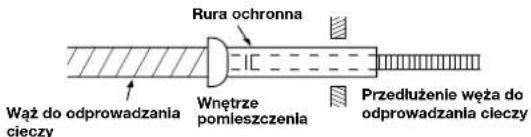

Rura ochronna Wąż do odprowadzania cieczy Wnętrze pomieszczenia Przedłużenie węża do odpowiedzania cieczy

UWAGA

Rurę do odprowadzania cieczy należy ułożyć w sposób zapewniający właściwe odprowadzenie wody z urządzenia. Niewłaściwe odprowadzenie wody może spowodować kapanie skroplin z urządzenia.

Ten klimatyzator jest zbudowany w taki sposób, aby odprowadzać skropliny powstające w tylnej części urządzenia wewnętrznego na tacę ociekową. Dlatego nie należy przechowywać kabla zasilającego ani innych części nad rynną na skropliny.

Śclana Rynna na skropliny Miejsce na rury

URZĄDZENIE ZEWNETRZNE

Miejsce Instalacji

• Miejsce zapewniające wystarczającą przestrzeń wokół urządzenia wewnętrznego, zgodnie ze schematem
• Miejsce, które może unieść ciężar urządzenia zewnętrznego i nie powoduje zwiększenia poziomu hałasu ani wibracji
• Miejsce, w którym hałas wynikający z pracy urządzenia i wyrzucane przez nie powietrze nie przeszkadza sąsiadom
• Miejsce nie wystawione na działanie silnego wiatru
• Miejsce pozbawione wycieków gazów palnych
• Miejsce nie blokujące przejścia
• Jeżeli urządzenie zewnętrzne ma być zainstalowane w pozycji uniesionej, należy zabezpieczyć jego nóżki.
• Dozwolona długość rury łączącej wynosi do 10 m dla 38VYX025 oraz 15 m dla 38VYX035, 38VYX045.
• Dozwolona wysokość wynosi do 8 m dla 38VYX025 oraz 10 m dla 38VYX035, 38VYX045.
• Miejsce, w którym woda odprowadzana z urządzenia nie powoduje problemów

UWAGA

1. Urządzenie zewnętrzne należy zainstalować w taki sposób, aby nic nie blokowało wyrzutu powietrza.
2. Jeżeli urządzenie zewnętrzne jest zainstalowane w miejscu zawsze narażonym na działanie silnego wiatru, na przykład nad brzegiem morza lub na wysokiej kondygnacji budynku, należy zabezpieczyć normalną pracę wentylatora za pomocą kanału lub osłony od wiatru.
3. Zwłaszcza w obszarach, gdzie występują silne wiatry, należy zainstalować urządzenie w taki sposób, aby uniknąć przedostawania się wiatru.
4. Zainstalowanie urządzenia w miejscach wymienionych poniżej może powodować problemy. Nie należy instalować urządzenia w następujących miejscach:
5. Miejsce, w którym występuje duża ilość oleju maszynowego
6. Miejsce zasolone, np. nad brzegiem morza
   • Miejsce pełne lotnych siarczków
7. Miejsce, gdzie istnieje prawdopodobieństwo powstawania fal wysokiej częstotliwości, takich jak te wytwarzane przez sprzęt audio, spawarki i sprzęt medyczny

Silny wiatr

Łączenie Instalacji Rurowej Czynnika Chłodniczego

Łaczenie rur

1. Przeciąć rurę obcinakiem do rur.

1. Wsunąć nakrętkę rozszerzającą do rury i rozszerzyć rurę.

- Ezerwa części wystającej przy rozszerzaniu : A (Jednostka : mm)

Sztywne (typ sprzęgła)

Zewnętrzna średnica Przy pomocy narzędzia Przy pomocy konwencjonalnego rury miedzianej R410A narzędzia
6,35 0 do 0,5	1,0 do 1,5
9,52 0 do 0,5	1,0 do 1,5
12,70 0 do 0,5	1,0 do 1,5

Typu brytyjskiego (typ nakrętki motylkowej)

Zewnętrzna średnica rury miedzianej R410A
6,35 1,5 do 2,0
9,52 1,5 do 2,0
12,70 2,0 do 2,5

Dokręcanie połączenia

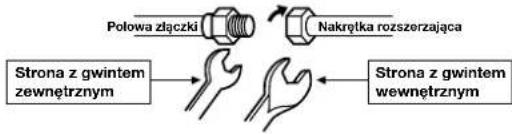

Ustawić liniowo środki łączonych rur i dokręcić nakrętkę palcami na tyle, na ile jest to możliwe. Następnie dokręcić nakrętkę kluczem i kluczem dynamometrycznym, tak jak pokazano na rysunku.

Zamocować kluczem.
Dokręcić kluczem dynamometrycznym.

UWAGA

Nie dokręcać zbyt mocno. W przypadku zbyt mocnego dokręcenia nakrętka może pęknąć.

(Jednostka : N·m)

Zewnętrzna średnica rury miedzianej	Moment obrotowy dokręcania
∅6,35 mm	16 do 18 (1,6 do 1,8 kgf·m)
∅9,52 mm	30 do 42 (3,0 do 4,2 kgf·m)
∅12,70 mm	50 do 62 (5,0 do 6,2 kgf·m)

- Dokręcanie momentem obrotowym połączeń rozszerzanych rury

Ciśnienie robocze R410A jest wyższe od ciśnienia R22 (ok. 1,6 razy). Należy mocno dokręcić sekcje połączeń rozszerzanych rury (łączące zespoły wewnętrzne i zewnętrzne) do określonego momentu obrotowego dokręcania. Niewłaściwe połączenia mogą być przyczyną nie tylko wycieku gazu, ale także zakłóceń cyklu chłodzenia.

Połączenie rozszerzane po stronie urządzenia wewnętrznego
Połączenie rozszerzane po stronie urządzenia zewnętrznego

Kształtowanie rur

1. Sposób kształtowania rur Rury należy kształtować wzdłuż naznaczonej linii na urządzeniu zewnętrznym.
2. Sposób dopasowania położenia rur Krawędzie rur należy położyć na miejscu w odległości 85 mm od zaznaczonej linii.

Zaznaczona linia

Usuwanie Powietrza

Po podłączeniu instalacji rurowej do urządzenia wewnętrznego, można za jednym razem usunąć powietrze z systemu.

USUWANIE POWIETRZA Z UKŁADU

Usunąć powietrze z rur łączących i z urządzenia wewnętrznego za pomocą pompy próżniowej. Nie stosować czynnika chłodzącego z urządzenia zewnętrznego. Szczegółowe informacje w tym zakresie można znaleźć w instrukcji obsługi pompy próżniowej.

Stosowanie pompy próżniowej

Należy upewnić się, że pompa próżniowa jest wyposażona w mechanizm jednokierunkowy, który zapobiega przedostawaniu się oleju z wnętrza pompy do rur klimatyzatora, kiedy pompa przestaje pracować. (Jeśli olej z pompy próżniowej dostanie się do klimatyzatora wykorzystującego R410A, cykl chłodzenia może zostać zakłócony.)

1. Podłączyć wąż ssący z zaworu na rurze rozgałęznej ze złączem serwisowym zaworu uszczelniającego po stronie z gazem w stanie lotnym.
2. Połączyć wąż ssący ze złączem pompy próżniowej.

3. Otworzyć całkowicie dźwignię zaworu na rurze rozgałęznej po stronie niskociśnieniowej.

4. Włączyć pompę próżniową, aby rozpocząć usuwanie gazu. Usuwać gaz przez około 15 minut, jeżeli długość instalacji rurowej wynosi 20 metrów. (15 minut na 20 metrów) (zakładając, że wydajność pompy wynosi 27 litrów naminutę) Następnie upewnić się, że manometr sprzężony wskazuje -101 kPa (-76 cmHg).

5. Zamknąć dźwignię zaworu na rurze rozgałęznej po stronie niskociśnieniowej.

6. Otworzyć całkowicie trzpienie zaworów uszczelniających (po obu stronach: po stronie gazu lotnego i gazu ciekłego).

7. Odłączyć wąż ssący od złącza serwisowego.

8. Dokładnie dokręcić nasadki zaworów uszczelniających.

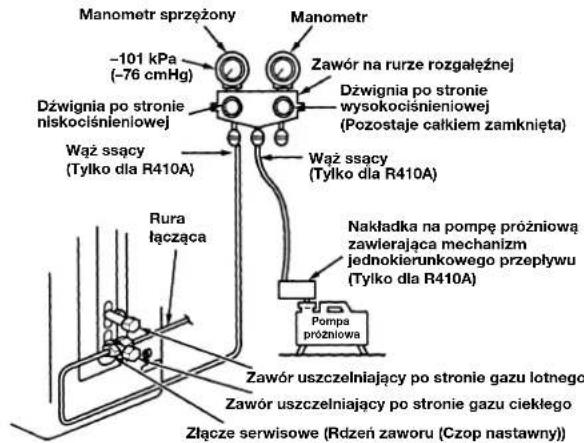

Manometr sprzężony -101 kPa (-76 cmHg) Manometr Zawór na rurze rozgałężnej Dźwignia po stronie niskociśnieniowej (Wąż ssący (Tylko dla R410A) Wąż ssący (Tylko dla R410A) Nakładka na pompę próżniową zawlerająca mechanizm jednokierunkowego przepływu (Tylko dla R410A) Pompa próżniowa Zawór uszczelniający po stronie gazu lotnego Zawór uszczelniający po stronie gazu ciekłego Złącze serwisowe (Rdzeń zaworu (Czop nastawny))

UWAGA

- PODCZAS PRACY PRZY INSTALACJACH RUROWYCH NALEŻY PRZESTRZEGAĆ 4 WAŻNYCH ZASAD:

(1) Usuwać zanieczyszczenia i wilgoć (wewnątrz rur łączących).
(2) Zapewnić szczelność połączeń (pomiędzy rurami a urządzeniem).
(3) Usunąć powietrze z rur łączących za pomocą POMPY PRÓŻNIOWEJ.
(4) Sprawdzić gazoszczelność (połączenia).

Środki ostrożności przy obsłudze zaworu uszczelniającego

• Należy otworzyć całkowicie trzpień zaworu uszczelniającego, ale nie należy próbować otworzyć go dalej, niż do ogranicznika.
• Dokładnie dokręcić nasadkę zaworu uszczelniającego momentem obrotowym podanym w poniższej tabeli:

Po stronie gazu 50 do lotnego (∅12,70 mm)	62 N·m(5,0 do 6,2 kgf·m)
Po stronie gazu 30 do lotnego (∅9,52 mm)	42 N·m(3,0 do 4,2 kgf·m)
Po stronie gazu 16 do clekłego (∅6,35 mm)	18 N·m(1,6 do 1,8 kgf·m)
Złącze serwisowe	9 do 10 N·m(0,9 do 1,0 kgf·m)

Podłączenie Okablowania

1. Zdejmij pokrywa zaworu z urządzenia zewnętrznego.
2. Podłączyć przewód połączeniowy do odpowiednich zacisków, według pasujących numerów zamieszczonych na kostkach zacisków urządzenia wewnętrznego i zewnętrznego.
3. Przy podłączaniu przewodu połączeniowego do zacisku urządzenia zewnętrznego, wykonać pętle na przewodzie zgodnie ze schematem instalacyjnym urządzenia wewnętrznego i zewnętrznego w celu zapobieżenia przedostawaniu się wody do wnętrza urządzenia zewnętrznego.
4. Zaizolować niewykorzystanie przewody, tak aby nie były narażone na działanie wody przedostającej się do wnętrza urządzenia zewnętrznego. Należy ułożyć te przewody w taki sposób, aby nie dotykały żadnych części elektrycznych ani metalowych.

Długość odcinków bez izolacji w kablu połączeniowym

Kostka zacisków Kabel połączeniowy Przewód zasilający

1 2 3 30 10 40 Przewód uziemienia

Kabel połączeniowy

Przewód zasilający

Model 42HQV025 42HQV035, 42HQV045
Źródło zasilanla 50/60Hz, 220 – 240 V jedna faza
Maksymalny prąd roboczy 8A 11A
Moc znamionowa naściennegogniazda wtykowego i bezpiecznika	25A
Przewód zasllający H07RN-F co 245 IE	C66 (co najmniej 1,5 mm	^2)

UWAGA

• Niewłaściwe połączenie okablowania może spowodować spalenie niektórych części elektrycznych.
• Przy układaniu kabli z urządzenia wewnętrznego do urządzenia zewnętrznego należy przestrzegać przepisów lokalnych (dotyczących rozmiarów przewodów, sposobu okablowania, itp.).
• Wszystkie przewody muszą być solidnie połączone.
• W linii zasilającej klimatyzator musi być zastosowany bezpiecznik instalacyjny (25A).
• Niewłaściwe lub niekompletne wykonanie okablowania może być przyczyną zapłonu lub dymienia.
• Linię zasilającą należy przygotować do wyłącznego użytku z klimatyzatorem.
• Urządzenie może być podłączone do sieci zasilającej. Podłączenie stałe: Podłączenie stałe musi obejmować wyłącznik rozłączający wszystkie trzy bieguny i posiadający odstęp między stykami wynoszący co najmniej 3 mm.

UWAGA: Kabel połączeniowy

• Typ przewodu : Powyżej H07RN-F co 245 IEC66

INNE

Próba Gazoszczelności

Sprawdzić połączenia urządzenia wewnętrznego. Pokrywa zaworu Pokrywa części elektrycznych Sprawdzić połączenia urządzenia zewnętrznego.

• Sprawdzić szczelność połączeń skręcanych rur za pomocą wykrywacza nieszczelności instalacji gazowych lub używając wody z mydłem.

Próba Działania

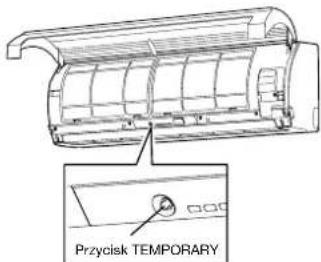

Aby uruchomic tryb pracy TEST RUN (COOL), należy naciskać przez 10 sekund przycisk TEMPORARY. (Brzęczyk wyda krótki dźwięk.)

Włączanie Funkcji Automatycznego Wznawiania Pracy (Auto Restart)

Klimatyzator jest skonstruowany w taki sposób, że po zaniku zasilania może automatycznie wznowić pracę w tym samym trybie pracy, w którym pracował przed zanikiem zasilania.

Informacja

Klimatyzator został wysłany z fabryki z wyłączoną funkcją automatycznego wznawiania pracy. W razie potrzeby można tę funkcję uruchomić.

Sposób włączania funkcji automatycznego wznawiania pracy

• Nacisnąć i przytrzymać przycisk TEMPORARY przez około 3 sekundy. Po 3 sekundach brzęczyk wyda trzy krótkie dźwięki, które potwierdzą włączenie funkcji automatycznego wznawiania pracy.
• Aby wyłączyć funkcję automatycznego wznawiania pracy, należy wykonać polecenia opisane w rozdziale Funkcja Automatycznego Wznawiania Pracy w instrukcji obsługi klimatyzatora.

VEILIGHEIDSVOORZORGEN
