MANUALE UTENTE 42HQV035 CARRIER

MANUALE DI INSTALLAZIONE

EINBAUANLEITUNG

- Componenti di Installazione Opzionali ...... 2

UNITÀ INTERNA

• Luogo per l'installazione .... 3
• Apertura di un Foro e Installazione della Lastra di Installazione .... 3
  • Lavori Elettrici 4
  • Collegamento dei Cavi 4
• Installazione dei Tubi e del Tubo di Scarico .... 5
• Installazione dell'Unità Interna ...... 6
• Scarico 6

UNITÀ ESTERNA

• Luogo per l'installazione 6

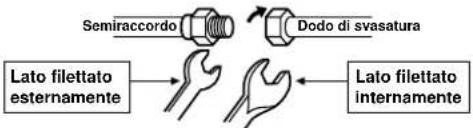

• Collegamento dei Tubi del Refrigerante .... 7

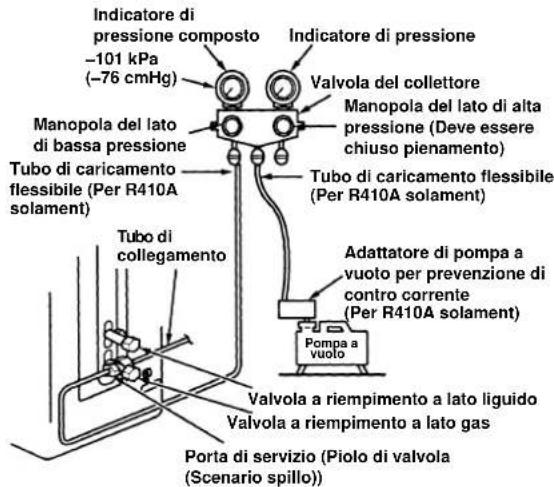

• Evacuazione .... 7
  • Collegamento dei Cavi 8

ALTRI

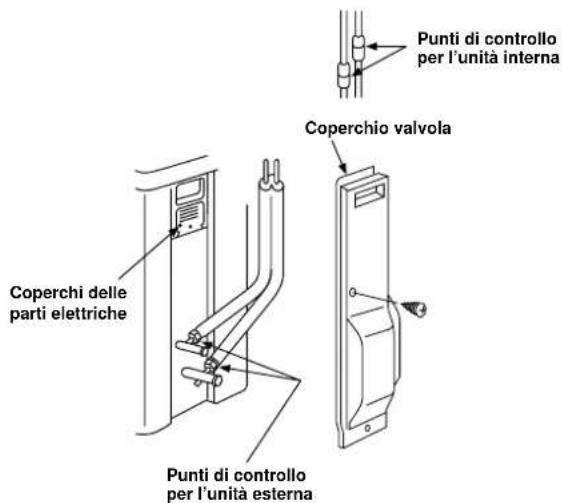

• Test per Perdite di Gas 8

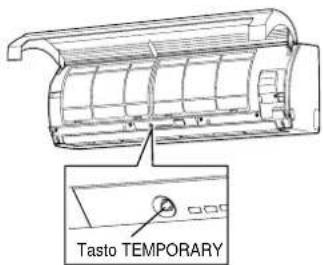

• Funzionamento di Prova 8
• Impostazione per la Rimessa in Funzione Automatica 8

INHALT

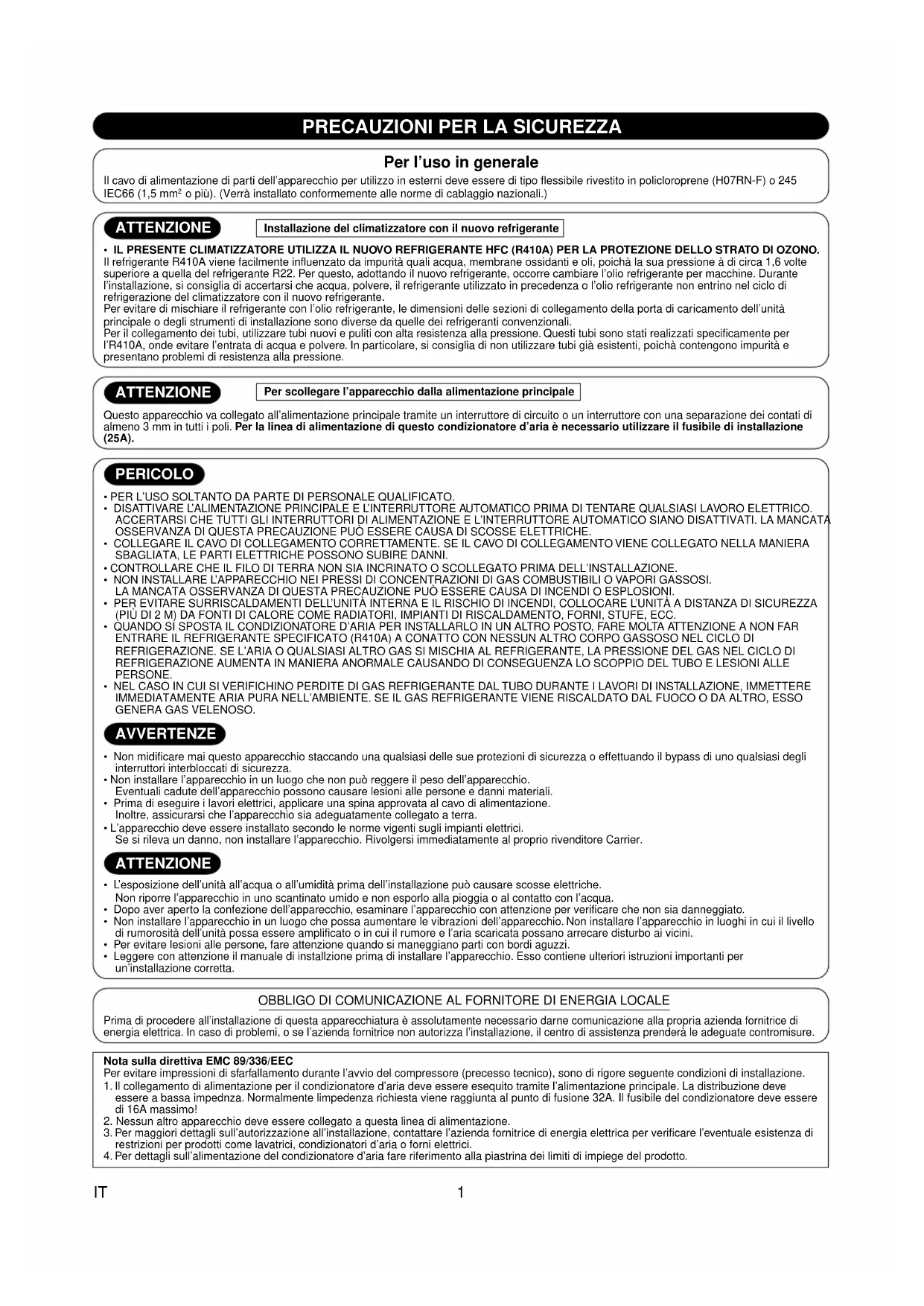

Per l'uso in generale

Il cavo di alimentazione di parti dell'apparecchio per utilizzo in esterni deve essere di tipo flessibile rivestito in policloroprene (H07RN-F) o 245 IEC66 (1,5 mm² o più). (Verrà installato conformemente alle norme di cablaggio nazionali.)

ATTENZIONE

Installazione del climatizzatore con il nuovo refrigerante

- IL PRESENTE CLIMATIZZATORE UTILIZZA IL NUOVO REFRIGERANTE HFC (R410A) PER LA PROTEZIONE DELLO STRATO DI OZONO.

Il refrigerante R410A viene facilmente influenzato da impurità quali acqua, membrane ossidanti e oli, poichà la sua pressione à di circa 1,6 volte superiore a quella del refrigerante R22. Per questo, adottando il nuovo refrigerante, occorre cambiare l'olio refrigerante per macchine. Durante l'installazione, si consiglia di accertarsi che acqua, polvere, il refrigerante utilizzato in precedenza o l'olio refrigerante non entrino nel ciclo di refrigerazione del climatizzatore con il nuovo refrigerante.

Per evitare di mischiare il refrigerante con l'olio refrigerante, le dimensioni delle sezioni di collegamento della porta di caricamento dell'unità principale o degli strumenti di installazione sono diverse da quelle dei refrigeranti convenzionali.

Per il collegamento dei tubi, utilizzare tubi nuovi e puliti con alta resistenza alla pressione. Questi tubi sono stati realizzati specificamente per l'R410A, onde evitare l'entrata di acqua e polvere. In particolare, si consiglia di non utilizzare tubi già esistenti, poichà contengono impurità e presentano problemi di resistenza alla pressione.

ATTENZIONE

Per scollegare l'apparecchio dalla alimentazione principale

Questo apparecchio va collegato all'alimentazione principale tramite un interruttore di circuito o un interruttore con una separazione dei contati di almeno 3 mm in tutti i poli. Per la linea di alimentazione di questo condizionatore d'aria è necessario utilizzare il fusibile di installazione (25A).

PERICOLO

• PER L'USO SOLTANTO DA PARTE DI PERSONALE QUALIFICATO.

• DISATTIVARE L'ALIMENTAZIONE PRINCIPALE E L'INTERRUTTORE AUTOMATICO PRIMA DI TENTARE QUALSIASI LAVORO ELETTRICO. ACCERTARSI CHE TUTTI GLI INTERRUTTORI DI ALIMENTAZIONE E L'INTERRUTTORE AUTOMATICO SIANO DISATTIVATI. LA MANCATA OSSERVANZA DI QUESTA PRECAUZIONE PUÒ ESSERE CAUSA DI SCOSSE ELETTRICHE.

- COLLEGARE IL CAVO DI COLLEGAMENTO CORRETTAMENTE, SE IL CAVO DI COLLEGAMENTO VIENE COLLEGATO NELLA MANIERA SBAGLIATA, LE PARTI ELETTRICHE POSSONO SUBIRE DANNI.

• CONTROLLARE CHE IL FILO DI TERRA NON SIA INCRINATO O SCOLLEGATO PRIMA DELL'INSTALLAZIONE.

- NON INSTALLARE L'APPARECCHIO NEI PRESSI DI CONCENTRAZIONI DI GAS COMBUSTIBILI O VAPORI GASSOSI. LA MANCATA OSSERVANZA DI QUESTA PRECAUZIONE PUÒ ESSERE CAUSA DI INCENDI O ESPLOSIONI.

• PER EVITARE SurrISCALDAMENTI DELL'UNITÀ INTERNA E IL RISCHIO DI INCENDI, COLLOCARE L'UNITÀ A DISTANZA DI SICUREZZA (PIÙ DI 2 M) DA FONTI DI CALORE COME RADIATORI, IMPIANTI DI RISCALDAMENTO, FORNI, STUFE, ECC.

- QUANDO SÍ SPOSTA IL CONDIZIONATORE D'ARIA PER INSTALLARLO IN UN ALTRO POSTO, FARE MOLTA ATTENZIONE A NON FAR ENTRARE IL REFRIGERANTE SPECIFICATO (R410A) A CONATTO CON NESSUN ALTRO CORPO GASSOSO NEL CICLO DI REFRIGERAZIONE. SE L'ARIA O QUALSIASI ALTRO GAS SI MISCHIA AL REFRIGERANTE, LA PRESSIONE DEL GAS NEL CICLO DI REFRIGERAZIONE AUMENTA IN MANIERA ANORMALE CAUSANDO DI CONSEGUENZA LO SCOPPIO DEL TUBO E LESIONI ALLE PERSONE.

- NEL CASO IN CUI SI VERIFICCHINO PERDITE DI GAS REFRIGERANTE DAL TUBO DURANTE I LAVORI DI INSTALLAZIONE, IMMETTERE IMMEDIATAMENTE ARIA PURA NELL'AMBIENTE. SE IL GAS REFRIGERANTE VIENE RISCALDATO DAL FUOCO O DA ALTRO, ESSO GENERA GAS VELENOSO.

AVVERTENZE

- Non midificare mai questo apparecchio staccando una qualsiasi delle sue protezioni di sicurezza o effettuando il bypass di uno qualsiasi degli interruttori interbloccati di sicurezza.

- Non installare l'apparecchio in un luogo che non può reggere il peso dell'apparecchio. Eventuali cadute dell'apparecchio possono causare lesioni alle persone e danni materiali.

- Prima di eseguire i lavori elettrici, applicare una spina approvata al cavo di alimentazione. Inoltre, assicurarsi che l'apparecchio sia adeguatamente collegato a terra.

• L'apparecchio deve essere installato secondo le norme vigenti sugli impianti elettrici. Se si rileva un danno, non installare l'apparecchio. Rivolgersi immediatamente al proprio rivenditore Carrier.

ATTENZIONE

- L'esposizione dell'unità all'acqua o all'umidità prima dell'installazione può causare scosse elettriche. Non riporre l'apparecchio in uno scantinato umido e non esporlo alla pioggia o al contatto con l'acqua.

- Dopo aver aperto la confezione dell'apparecchio, esaminare l'apparecchio con attenzione per verificare che non sia danneggiato.

- Non installare l'apparecchio in un luogo che possa aumentare le vibrazioni dell'apparecchio. Non installare l'apparecchio in luoghi in cui il livello di rumorosità dell'unità possa essere amplificato o in cui il rumore e l'aria scaricata possano arrecare disturbo ai vicini.

- Per evitare lesioni alle persone, fare attenzione quando si maneggiano parti con bordi aguzzi.

- Leggere con attenzione il manuale di installzione prima di installare l'apparecchio. Esso contiene ulteriori istruzioni importanti per un'installazione corretta.

OBBLIGO DI COMUNICAZIONE AL FORNITORE DI ENERGIA LOCALE

Prima di procedere all'installazione di questa apparecchiatura è assolutamente necessario darne comunicazione alla propria azienda fornitrice di energia elettrica. In caso di problemi, o se l'azienda fornitrice non autorizza l'installazione, il centro di assistenza prenderà le adeguate contromisure.

Nota sulla direttiva EMC 89/336/EEC

Per evitare impressioni di sfarfallamento durante l'avvio del compressore (precesso tecnico), sono di rigore seguente condizioni di installazione.

1. Il collegamento di alimentazione per il condizionatore d'aria deve essere esequito tramite l'alimentazione principale. La distribuzione deve essere a bassa impedenza. Normalmente limpedenza richiesta viene raggiunta al punto di fusione 32A. Il fusibile del condizionatore deve essere di 16A massimo!

2. Nessun altro apparecchio deve essere collegato a questa linea di alimentazione.

3. Per maggiori dettagli sull'autorizzazione all'installazione, contattare l'azienda fornitrice di energia elettrica per verificare l'eventuale esistenza di restrizioni per prodotti come lavatrici, condizionatori d'aria o forni elettrici.

4. Per dettagli sull'alimentazione del condizionatore d'aria fare riferimento alla piastrina dei limiti di impiege del prodotto.

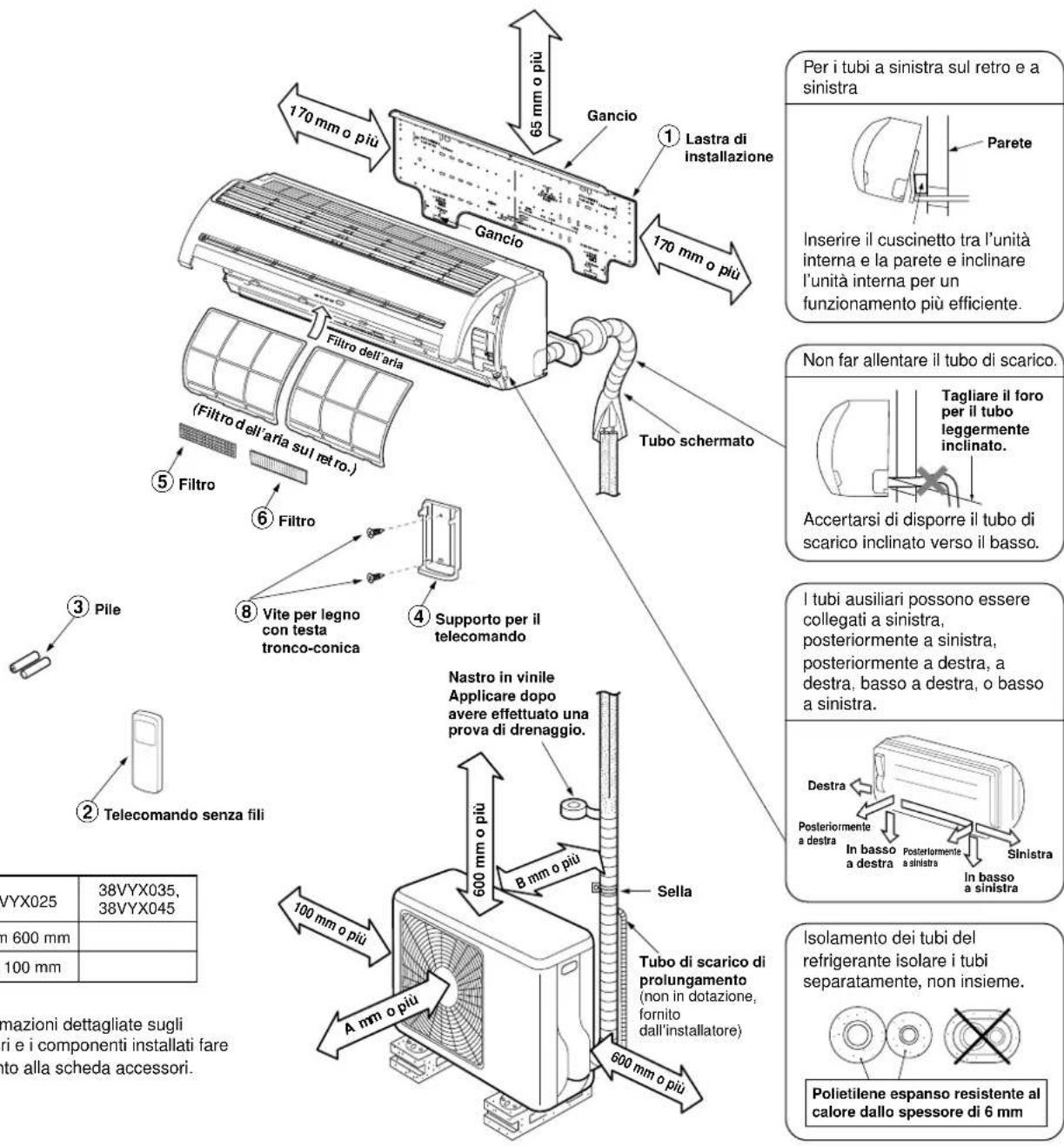

SCHEMA DI INSTALLAZIONE DELL' UNITÀ INTERNA E DELL' UNITÀ ESTERNA

Gancio 170 mm o più Per i tubi a sinistra sul retro e a sinistra Parete Inserire il cuscinetto tra l'unità interna e la parete e inclinare l'unità interna per un funzionamento più efficiente. Non far allentare il tubo di scarico. Tubo schermato Filtro dell'aria (Filtro dell'aria sul retro.) 5 Filtro 6 Filtro Accertarsi di disporre il tubo di scarico inclinato verso il basso. 8 Vite per legno con testa tronco-conica 4 Supporto per il telecomando 3 Pile I tubi ausiliari possono essere collegati a sinistra, posteriormente a sinistra, posteriormente a destra, a destra, basso a destra, o basso a sinistra. Nastro in vinile Applicare dopo avere effettuato una prova di drenaggio. Sella Destra Posteriormente a destra In basso a destra Posteriormente a sinistra Sinistra In basso a sinistra 100 mm o più 100 mm o più 100 mm o più 100 mm o più 100 mm o più 100 mm o più 100 mm o più 100 mm o più 100 mm o più 100 mm o più 100 mm o più 100 mm o più 100 mm o più 100 mm o più 100 mm o più 65 mm o più Sella Tubo di scarico di prolungamento (non in dotazione, fornito dall'installatore) 600 mm o più A 4 mm o più Tubo di scarico di prolungamento (non in dotazione, fornito dall'installatore) 600 mm o più Isolamento dei tubi del refrigerante isolare i tubi separatamente, non insieme. Polietilene espanso resistente al calore dallo spessore di 6 mm

Componenti di Installazione Opzionali

Codice parte	Nome dello parti	Quantità
A	Tubo di raffreddamentoLato liquido : ∅6,35 mmLato gas : ∅9,52 mm (42HQV025, 42HQV035) : ∅12,70 mm (42HQV045)	Ciascuno
B	Mamteriale isolante del tubo (polietilene espanso, spessore 6 mm)	1
C	Mastice, nastri PVC	Ciascuno

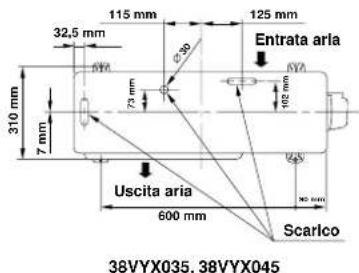

Fissaggio dei bulloni dell'apparecchio esterno

• Fissare l'apparecchio esterno con gli appositi bulloni e dadi di bloccaggio nel caso sia esposto a forti venti.
• Utilizzare dadi e bulloni di ancoraggio da ∅8 o ∅10 mm.
• Se è necessario scaricare l'acqua di sbrinamento, applicare il rubinetto di scarico ⑨ e i tappi a tenuta idraulica ⑩ alla piastra inferiore dell'unità esterna prima dell'installazione.

500 mm 97 mm Entrata aria 275 mm 60 mm Uscita aria Scarlico 38VYX025

115 mm 125 mm 32,5 mm Entrata aria 6,30 73 mm 105 mm 310 mm 7 mm Uscita aria 600 mm Scarlico 38VYX035, 38VYX045

UNITÀ INTERNA

Luogo per l'Installazione

• Un luogo che consente di lasciare spazio attorno all'unità interna come mostrato nello schema
• Un luogo in cui non ci siano ostacoli vicino all'apertura di entrata e all'apertura di uscita dell'aria
• Un luogo che consente una facile installazione dei tubi da collegare all'unit à esterna
• Un luogo che consente l'apertura del pannello anteriore
• L'unità interna deve essere installata in modo che la sua parte superiore si trovi ad almeno 2 m di altezza. Evitare inoltre di collocare alcun oggetto sill'unità interna.

ATTENZIONE

• Evitare che la luce solare diretta colpisca il ricevitore senza fili dell'unità interna.
• Il microprocessore dell'unità interna non deve essere troppo vicino a fonti di rumore RF.
  (Per i dettagli, fare riferimento al manuale di istruzioni.)

Telecomando

• Un luogo in cui non ci siano ostacoli come tendaggi che possano bloccare il segnale dal telecomando
• Non collocare il telecomando in luoghi esposti alla luce solare diretta o vicino a fonti di calore, come stufe.
• Tenere il telecomando ad almeno 1 m di distanza dal televisore o dall'apparecchio stereo più vicino. (Ciò è necessario per evitare disturbi nell'immagine o interferenze acustiche.)
• La posizione del telecomando deve essere determinata come illustrato qui sotto.

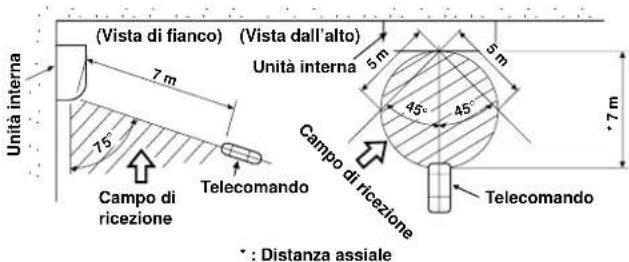

(Vista di fianco) (Vista dall'alto) Unità interna 7 m 5 m 45° 45° 7 m 75° Campo di ricezione Telecomando Campo di ricezione Telecomando *: Distanza assiale

Apertura di un Foro e Installazione della Lastra di Installazione

Apertura di un foro

Quando si installano i tubi del refrigerante dal retro

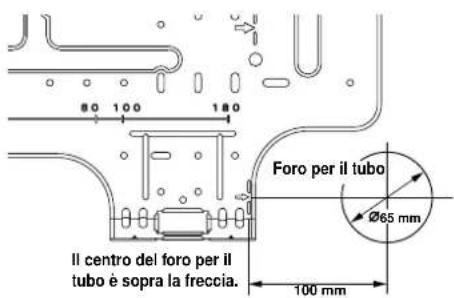

80 100 180 Foro per il tubo Ø65 mm Il centro del foro per il tubo è sopra la freccia. 100 mm

1. Dopo aver determinato la posizione del foro per il tubo con la lastra di installazione (→), trapanare il foro per il tubo (∅65 mm) con una leggera inclinazion a scendere verso l'esterno.

NOTA

- Quando su trapana un muro che contiene una lamiera stirata, una rete metallica o un rivestimento metallico, accertarsi di usare un anello per il bordo del foro per il tubo in vendita a parte.

Installazione della lastra di installazione

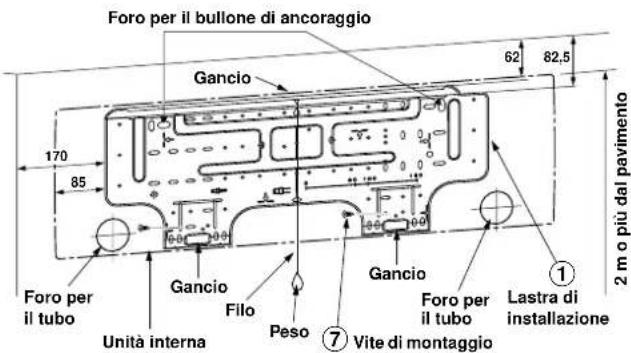

Foro per il bullone di ancoraggio Gancio 62 82,5 170 85 Foro per il tubo Gancio Filo Unità interna Peso ⑦ Vite di montaggio Gancio Foro per il tubo Lastra di installazione ① 2 m o più dal pavimento

Quando la lastra di installazione viene installata direttamente sulla parete

1. Fissare saldamente la lastra di installazione sulla parete avvitandola nella parte superiore e nella parte inferiore per agganciarvi l'unità interna.
2. Per montare la lastra di installazione su una parete di cemento con i bulloni di ancoraggio, utilizzare i fori per i bulloni di ancoraggio come illustrato nella figura seguente.
3. Installare la lastra di installazione orizzontalmente nella parete.

ATTENZIONE

Quando si installa la lastra di installazione con la vite di montaggio, non usare il foro per il bullone di ancoraggio, perché l'unità potrebbe cadere causando lesioni alle persone e danni materiali.

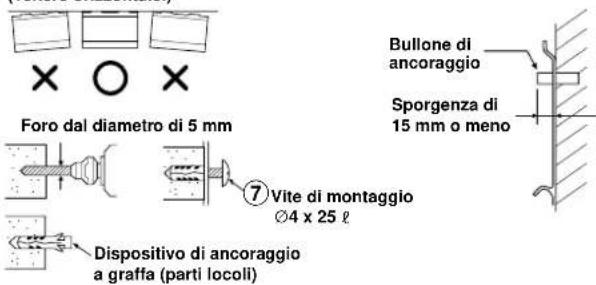

Lastra di installazione (Tenere orizzontale.)

Foro dal diametro di 5 mm ⑦Vite di montaggio Ø4 x 25 ℓ Dispositivo di ancoraggio a graffa (parti locoli) Bullone di ancoraggio Sporgenza di 15 mm o meno

ATTENZIONE

Un'installazione non salda dell'unità può essere causa di lesioni alle persone e di danni materiali nel caso in cuil l'unità dovesse cadere.

• Nel caso di muri di blocchi, mattoni, cemento o simili, praticare dei fori con un diametro di 5 mm nella parete.
• Inserire i dispositivi di ancoraggio a graffa per le viti adatte di montaggio ⑦.

NOTA

- Fissare i quattro angoli e le parti inferiori della base di installazione utilizzando da 4 a 6 viti di montaggio per installarlo.

Lavori Elettrici

1. La tensione della fonte di alimentazione deve essere identica alla tensione nominale del condizionatore d'aria.
2. Preparare la fonte di alimentazione per l'uso esclusivo con il condizionatore d'aria.

NOTA

- Tipo filo : Superiore H07RN-F o 245 IEC66

ATTENZIONE

- Questo apparecchio può essere collegato alla rete elettrica in uno dei seguenti due modi.

(1) Collegamento ad un circuito fisso: Nel circuito elettrico deve essere incorporato un interruttore che scolleghi tutti i poli e che disponga di almeno 3 mm di spazio. Utilizzare un interruttore a norma.
(2) Collegare la spina al cavo di alimentazione e inserirla presa elettrica. È necessario utilizzare una spina e un cavo di alimentazione omologati.

NOTA

- Realizzare una rete di collegamenti elettrici che garantisca una capacità di carico abbondante.

Collegamento dei Cavi

Come collegare il cavo di collegamento

Il collegamento del cavo di collegamento può essere effettuato senza dover rimuovere il pannello anteriore.

1. Rimuovere la griglia della presa d'aria.
   Sollevare verso l'alto la griglia della presa d'aria e tirarla a sé.
2. Rimovere il coperchio dei terminali e il serrafilo.
3. Inserire il cavo di collegamento (secondo le norme locali) nel foro per il tubo sulla parete.
4. Estrarre il cavo di collegamento attraverso l'apposita feritoia sul pannello posteriore in modo che sporga anteriormente per circa 15 cm.
5. Inserire il cavo di collegamento completamente nella morsettiera e fissarlo saldamente con la vite.
6. Coppia di serraggio : 1,2 N·m (0,12 kgf·m)
7. Fissare il cavo di collegamento con il serrafilo.
8. Fissare sull'apparecchio esterno il coperchio del terminale, la bussola della piastra posteriore e la griglia della presa d'aria.

ATTENZIONE

• Fare riferimento allo schema del sistema di collegamento dei fili indicato all'interno del pannello anteriore.
• Controllare le norme locali sugli impianti elettrici ed eventuali altre istruzioni o limitazioni specifiche per il collegamento dei cavi.
• Fare riferimento allo schema del sistema di collegamento dei fili indicato all'interno del pannello anteriore.
• Controllare le norme locali sugli impianti elettrici ed eventuali altre istruzioni o limitazioni specifiche per il collegamento dei cavi.

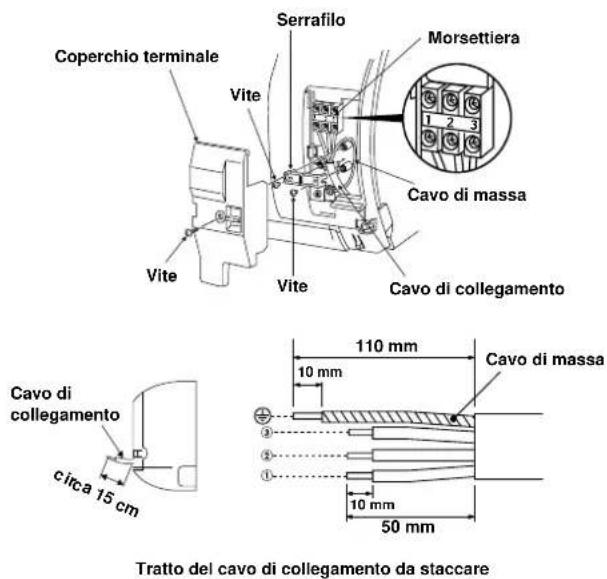

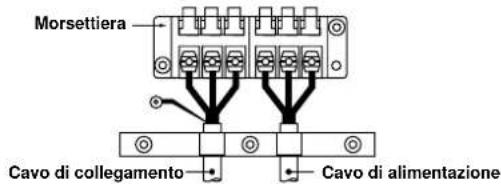

Coperchio terminale Vite Serrafilo Morsettiera 1 2 3 Cavo di massa Vite Vite Cavo di collegamento Cavo di collegamento circa 15 cm 110 mm 10 mm Cavo di massa 10 mm 50 mm Tratto del cavo di collegamento da staccare

NOTA

• Usare esclusivamente fili a treccia.
• Tipo filo : H07RN-F o più

Installazione della griglia della presa d'aria sull'unità interna

- Per applicare la griglia della presa d'aria eseguire al contrario le operazioni effettuate per rimuoverla.

Installazione dei Tubi e del Tubo di Scarico

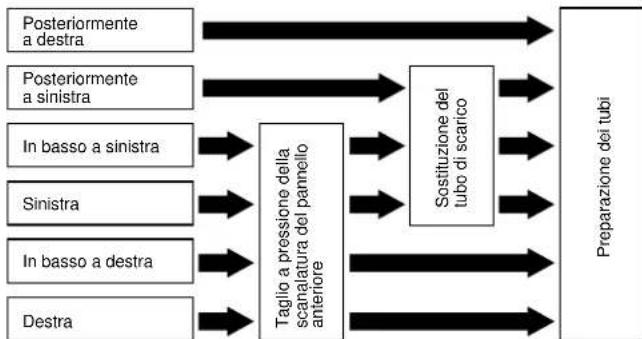

Formatura dei tubi e del tubo di scarico

* Poiché la condensa può causare guasti all'apparecchio, assicurarsi di isolare entrambi i tubi di collegamento. (Usare del polietilene espanso come materiale isolante.)

1. Taglio a pressione della scanalatura del pannello anteriore

Con un paio di tenaglie intagliare una fessura sul lato sinistro o destro del pannello anteriore per il collegamento sinistro o destroy e un'asola sul lato inferiore sinistro o destro del pannello anteriore per il collegamento inferiore sinistro o destro.

2. Sostituzione del tubo di scarico

Per eseguire il collegamento dei tubi a sinistra, in basso a sinistra e posteriormente a sinistra, è necessario sostituire sia il tubo che il tappo di scarico.

Rimozione del tappo di scarico

Afferrare il tappo di scarico con delle pinze ad ago e tirarlo.

Installazione del tubo di scarico

Inserire saldamente il raccordo del tubo di scarico finché non tocca un isolatore termico.

Isolatore termico Tubo di scarico

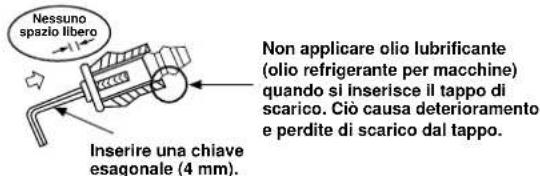

Fissaggio del tappo di scarico

1) Inserire la chiave esagonale (4 mm) in una testa centrale.

4 mm

2) Inserire saldamente il tappo di scarico.

Nessuno spazio libero Non applicare olio lubrificante (olio refrigerante per macchine) quando si inserisce il tappo di scarico. Ciò causa deterioramento e perdite di scarico dal tappo. Inserire una chiave esagonale (4 mm).

ATTENZIONE

Inserire saldamente il tubo e il tappo di scarico; in caso contrario, possono verificarsi perdite d'acqua.

In caso di collegamento dei tubi a destra o a sinistra

- Dopo aver tracciato le scanalature del pannello anteriore con un coltello o uno spillo, tagliarle con una tronchesina o un utensile equivalente.

Fessura

In caso di collegamento dei tubi a in basso a destra o in basso a sinistra

- Dopo aver tracciato le scanalature del pannello anteriore con un coltello o uno spillo, tagliarle con una tronchesina o un utensile equivalente.

sinistra Fessura

Giunzione a sinistra con i tubi

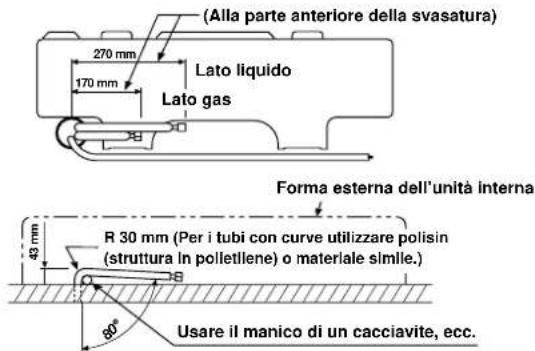

Piegare il tubo di collegamento in modo che venga a trovarsi entro 43 mm sopra la superficie della parete. Se il tubo di collegamento viene collocato a più di 43 mm sopra la superficie della parete, l'unità interna potrebbe essere installata in maniera instabile sulla parete. Quando si piega il tubo di collegamento, accertarsi di usare una piegatrice a molla in modo da non schiacciare il tubo.

Piegare il tubo di collegamento entro un raggio di 30 mm.

Tubo di collegamento dopo l'installazione dell'unità (figura)

(Alla parte anteriore della svasatura) 270 mm 170 mm Lato liquido Lato gas Forma esterna dell'unità interna R 30 mm (Per i tubi con curve utilizzare polisin (struttura in polletllene) o materiale slmile.) 60° Usare il manico di un cacciavite, ecc.

NOTA

Se il tubo viene piegato in maniera errata, l'unità interna può essere instabile sulla parete.

Dopo aver fatto passare il tubo di collegamento attraverso il foro per il tubo, collegare il tubo di collegamento ai tubi ausiliari e avvolagere il nastro di rivestimento attorno ad essi.

ATTENZIONE

- Fasciare strettamente i tubi ausiliari (due) e il cavo di collegamento con il nastro di rivestimento. Nel caso di tubi sinistrorsi e di tubi sinistrorsi posteriori, fasciare soltanto i tubi ausiliari (due) con il nastro di rivestimento.

Unità interna Tubi ausiliari Cavo di collegamento Lastra di installazione

• Disporre con attenzione i tubi in modo che nessun tubo sporga dalla lastra posteriore dell'unità interna.
• Collegare con attenzione i tubi ausiliari e i tubi di collegamento gli uni agli altri e tagliare il nastro isolante avvolto sul tubo di collegamento per evitare una doppia fasciatura alla giunzion; inoltre, sigillare la giunzione con del nastro in vinile, ecc.
• Poiché la condensazione di umidità provoca guasti all'apparecchio, accertarsi di isolare entrambi i tubi di collegamento. (Usare del polietilene espanso come materiale isolante.)
• Quando si fascia un tubo, fare attenzione a non schiacciarlo.

Installazione dell'Unità Interna

1. Far passare il tubo attraverso il foro nella parete e agganciare l'unità interna ai ganci superiori sulla lastra di installazione.
2. Far oscillare l'unità interna a destra e a sinistra per verificare che essa sia agganciata saldamente alla lastra di installazione.
3. Tenendo premuta l'unità interna sulla parete con la parte inferiore, agganciarla alla lastra di installazione con la parte inferiore, Tirare l'unità interna verso di sé per la parte inferiore per verificare che sia agganciata saldamente alla lastra di installazione.

Gancio 1 2 1 ① Lastra di installazione Agganciare qui.

- Per staccare l'unità interna dalla lastra di installazione, tirare l'unità interna verso di sé spingendo in su il fondo per le parti specificate per la pressione

1. Disporre il tubo di scarico inclinato in giù.

NOTA

- Il foro deve essere praticato ad una leggera inclinazione verso il basso verso il lato esterno.

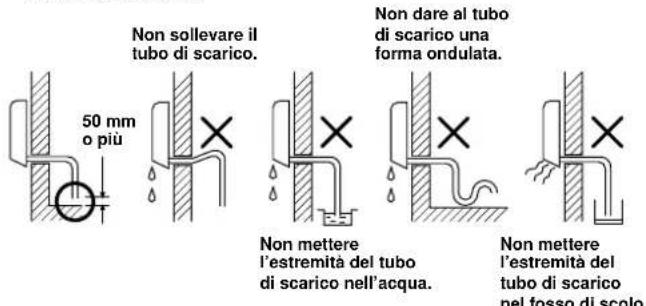

Non sollevare il tubo di scarico. 50 mm o più Non dare al tubo di scarico una forma ondulata. Non mettere l'estremità del tubo di scarico nell'acqua. Non mettere l'estremità del tubo di scarico nel fosso di scolo.

1. Far defluire l'acqua nella vaschetta di scarico e accertarsi che l'acqua venga scaricata all'esterno.
2. Quando si collega il tubo di scarico di prolungamento, isolare la parte di connessione del tubo di scarico di prolungamento con il tubo schermato.

Tubo schermato Tubo di scarico All'interno dell'ambiente Tubo di scarico di prolungamento

ATTENZIONE

Sistemare il tubo di scarico in modo che sia posibile effettuare uno scarico appropriato dall'unità. Uno scarico non appropriato può causare danni materiali.

La struttura di questo condizionatore d'aria è stata progettata in maniera tale da scaricare l'acqua raccoltasi in seguito alla condensazione di umidità, che si forma sul retro dell'unità interna, nella vaschetta di scarico. Pertanto, non riporre il cavo di alimentazione e altre parti ad un'altezza al di sopra della guida di scarico.

Parete Guida di scarico Spazio per i tubi

UNITÀ ESTERNA

Luogo per l'Installazione

• Un luogo che consente di lasciare spazio attorno all'unità esterna come mostrato nello schema
• Un luogo in grado di reggere il peso dell'unità esterna e che non fa aumentare il livello di rumore e le vibrazioni
• Un luogo in cui il rumore di funzionamento e l'aria scaricata non arrechino disturbo ai vicini
• Un luogo non esposto a vento forte
• Un luogo in cui non possano verificarsi perdite di gas combustibili
• Un luogo che non blocca il passaggio
• Quando l'unità esterna deve essere installata in una posizione elevata, accertarsi di fissare i suoi piedi.
• La lunghezza massima consentita del tubo di collegamento è di 10 m per il modello 38VYX025 e di 15 m per il modello 38VYX035, 38VYX045.
  • L'altezza massima consentita è di 8 m per il modello 38VYX025 e di 10 m per il modello 38VYX035, 38VYX045.
• Un luogo in cui l'acqua di scarico non crei alcuni problemi

ATTENZIONE

1. Installare l'unità esterna in modo che nulla blocchi lo scarico dell'aria.
2. Quando l'unità esterna viene installata in un luogo esposto continuamente a vento forte, come vicino al mare o su un piano alto di un edificio, rafforzare il normale funzionamento del ventilatore usando un condotto o un frangivento.
3. In zone particolarmente ventilate, installare l'unità in modo tale da evitare l'ingresso di correnti d'aria nell'apparecchio.
4. L'installazione nei luoghi indicati di seguito potrebbe causare problemi. Non installare pertanto l'apparecchio in luoghi:
5. In cui sono presenti grandi quantità di olio per macchine;
6. A forte carattere salino, come ad esempio una costa;
7. Contenenti gas solforosi;
8. In cui vengono facilmente generate onde ad alta frequenza a causa della presenza di apparecchi radio, saldatrici e apparecchiature mediche.

Vento forte

Collegamento dei Tubi del Refrigerante

Svasatura

1. Tagliare il tubo con un tagliatubi.

1. Inserire nel tubo un dado svasato, quindi effettuarne la svasatura.

- Margine di protezione durante la svasatura : A (Unità : mm)

Rigido (tipo a frizione)

Diametro esterno Strumento R410A Strumento convenzionale del tubo in rame utilizzato utilizzato
6,35 0 a 0,5 1,0 a 1,5
9,52 0 a 0,5 1,0 a 1,5
12,70 0 a 0,5 1,0 a 1,5

Imperial (dado ad alette)

Diametro esterno del tubo in rame R410A
6,35	1,5 a 2,0
9.52	1,5 a 2,0
12,70	2,0 a 2,5

Serraggio della giunzione

Allineare i centri dei tubi di collegamento e stringere il dado di svasatura il più possibile con le dita. Quindi stringere il dado con una chiave e una chiave torsiometrica come mostrato nella figura.

Usare una chiave per fissare.
Usare una chiave torsiometrica per serrare.

ATTENZIONE

Non serrare esercitando una forza. Eccessiva, altrimenti il dado potrebbe rompersi a seconda delle condizioni di installazione.

(Unità : N·m)

Diametro esterno del tubo in rame	Coppia di serraggio
6,35 mm	16 a 18 (1,6 a 1,8 kgf·m)
9,52 mm	30 a 42 (3,0 a 4,2 kgf·m)
12,70 mm	50 a 62 (5,0 a 6,2 kgf·m)

- Coppia di serraggio dei collegamenti del tubo svasato

La pressione di R410A diviene superiore a quella di R22 (di circa 1,6 volte). Pertanto, stringere saldamente mediante una chiave torsiometrica le sezioni di collegamento del tubo svasato che uniscono le unità interna ed esterna fino a raggiungere il valore della coppia di serraggio specificato. La presenza di collegamenti poco saldi potrebbe causare non solo perdite di gas, ma anche problemi nel ciclo di refrigerazione.

Svasatura nel lato interno dell' apparecchio Svasatura nel lato esterno dell' apparecchio

Sagomatura dei tubi

1. Come sagomare i tubi Sagomare i tubi lungo la linea impressa sull'unità esterna.
2. Come adattare la posizione dei tubi Posizionare i tubi ad una distanza di 85 mm dalla linea impressa.

Linea impressa

Evacuazione

Dopo avere collegato il tubo all'apparecchio interno, è possibile eseguire la depurazione dell'aria.

SPURGO DELL'ARIA

Far uscire l'aria nei tubi di collegamento e nell'unità interna usando la pompa a vuoto. Non usare il refrigerante nell'unità esterna. Per i dettagli, fare riferimento al manuale della pompa a vuoto.

Uso della pompa a vuoto

Accertarsi di utilizzare una pompa a vuoto dotata della funzione di prevenzione della contro corrente, cosicché l'olio presente all'interno della pompa non rifluisca nei tubi del climatizzatore al momento dell'arresto della pompa. (Se l'olio della pompa entra in un climatizzatore che utilizza il refrigerante R410A, potrebbero verificarsi problemi con il ciclo di refrigerazione.)

1. Collegare il tubo di caricamento flessibile dalla valvola del collettore alla porta di servizio della valvola a riempimento a lato gas.
2. Collegare il tubo di caricamento flessibile alla porta della pompa a vuoto.
3. Aprire completamente la manopola per la regolazione della pressione situata a lato della valvola a pressione del collettore.
4. Utilizzare la pompa a vuoto per avviare l'evacuazione. Eseguire l'operazione per circa 15 minuti se la lunghezza del tubo è pari a 20 metri. (15 minuti per 20 metri, considerando una capacità della pompa di 27 litri al minuto) Controllare quindi che la lettura della pressione del composto sia pari a -101 kPa (-76 cmHg).
5. Chiudere la manopola posta sul lato della pressione bassa della valvola a pressione del collettore.
6. Aprire completamente il gambo delle valvole (di entrambi i lati gas e liquido).
7. Rimuovere dalla porta di servizio i tubi di caricamento flessibili.
8. Stringere saldamente i cappucci delle valvole.

Indicatore di pressione composto -101 kPa (-76 cmHg) Indicatore di pressione Valvola del collettore Manopola del lato di alta pressione (Deve essere chiuso pienamento) Manopola del lato di bassa pressione Tubo di caricamento flessibile (Per R410A solament) Tubo di caricamento flessibile (Per R410A solament) Adattatore di pompa a vuoto per prevenzione di contro corrente (Per R410A solament) Pompa a vuoto Valvola a riempimento a lato liquido Valvola a riempimento a lato gas Porta di servizio (Piolo di valvola (Scenario spillo))

ATTENZIONE

• DURANTE L'INSTALLAZIONE DEI TUBI TENERE PRESENTI 4 PUNTI FONDAMENTALI.

(1) Eliminare la polvere e l'umidità (all'interno dei tubi di collegamento).
(2) Stringere le giunzioni (far i tubi e l'unità).
(3) Far uscire l'aria nei tubi di collegamento usando la POMPA A VUOTO.
(4) Verificare che non ci siano perdite di gas (punti di giunzione).

Precauzioni nell'utilizzo delle valvole

- Aprire il gambo delle valvole fino in fondo ma non oltre il fermo. - Stringere fermamente il cappuccio del gambo della valvola attenendosi ai valori della coppia indicati nella tabella che segue:

Lato gas 50 a 62 N·m(∅12,70 mm) (5,0 a
Lato gas 30 a 42 N·m(∅9,52 mm) (3,0
Lato liquido 16 a 18 N·m(∅6,35 mm) (1,6
Porta di servizio	9 a 10 N·m(0,9 a 1,0 kgf·m)

6,2 4,2 1,8 kgf·m) kgf·m) E necessaria una chiave esagonale. a a 4 mm

Collegamento dei Cavi

1. Rimuovere il coperchio della valvola dall'unità esterna.
2. Collegare il cavo di collegamento ai terminali come identificato con i loro rispettivi numeri corrispondenti sulla morsettiera delle unità interna e dell'unità esterna.
3. Quando si collega il cavo di collegamento al terminale dell'unità esterna, formare un anello come illustrato nello schema di installazione dell'unit interna e dell'unità esterna, per evitare la penetrazione di acqua nell'unità esterna.
4. Isolare i cavi (conduttori) non utilizzati per evitare il contatto con eventuale acqua penetrata nell'unità esterna. Disporli in modo da non farli entrare in contatto con parti elettriche o metalliche.

Tratto del cavo di collegamento da staccare

Morsettiera Cavo di collegamento Cavo di alimentazione

1 2 3 30 10 40 Cavo di massa

Cavo di collegamento

Cavo di alimentazione

Modello 42HQV025	42HQV035, 42HQV045
Alimentazione 50/60Hz, 220 –	240 V monofase
Corrente massima 8A 11A
Amperaggio presa e fusibile	25A
Cavo di alimentazione	H07RN-F o 245 IEC66 (1,5 mm ^2 o più)

ATTENZIONE

• Collegamenti errati dei cavi possono causare la bruciatura di alcune parti elettriche.
• Attenersi alle norme locali in merito al collegamento elettrico tra l'unità interna e l'unità esterna (spessore dei fili, metodo di cablaggio, ecc.).
• Ogni filo deve essere collegato saldamente.
• Per la linea di alimentazione di questo condizionatore d'aria è necessario utilizzare il seguente fusibile di installazione (25A).
• Se il cablaggio viene eseguito in modo errato o incompleto, potrà causare combustione o fumo.
• Preparare l'alimentazione per l'uso esclusivo del condizionatore d'aria.
• Questo prodotto può essere collegato alla rete elettrica.
  Collegamento elettrico fisso: è necessario inserire nel circuito di collegamento elettrico fisso un interruttore che scolleghi tutti i poli e che abbia una distanza tra i contatti di almeno 3 mm.

NOTA

: Cavo di collegamento

- Tipo filo : Superiore H07RN-F o 245 IEC66

ALTRI

Test per Perdite di Gas

Punti di controllo per l'unità interna Coperchio valvola Coperchi delle parti elettriche Punti di controllo per l'unità esterna

• Controllare i collegamenti con dado svasato per individuare eventuali perdite di gas con un rilevatore di perdite o acqua insaponata.

Funzionamento di Prova

Per cambiare il modo di funzionamento di prova (raffreddamento) (TEST RUN (COOL)), tenere premuto il tasto TEMPORARY per 10 secondi. (L'apparecchio emette un breve segnale acustico.)

Impostazione per la Rimessa in Funzione Automatica

Questo prodotto è stato progettato in maniera tale che, dopo un'interruzione di corrente, esso può riprendere a funzionare automaticamente nello stesso modo operativo in cui si trovava prima dell'interruzione di corrente.

Informazione

Il prodotto è stato spedito dalla fabbrica con la funzione di rimessa in funzione automatica nello stato di disattivazione. Attivarla se necessario.

Per impostare la rimessa in funzione automatica

• Premere e tenero premuto il tasto TEMPORARY per 3 secondi circa. Dopo 3 secondi, il segnalatore acustico elettronico emette tre brevi segnali acustici per avverire che è stata selezionata la rimessa in funzione automatica.
• Per annullare la rimessa in funzione automatica, seguire i punti descritti nella sezione "Funzione di rimessa in funzione automatica" nel manual di istruzioni.

Pressione (desenganchar)
