MANUALE UTENTE 42ADF025 CARRIER

ESTERNA MANUALE D'INSTALLAZIONE

GR O△HΓIΕΣ EΓΚΑΤΑΣΤΑΣΗΣ

EXTERIEURE MANUAL D'INSTALLATION

Climatizzatori split unità interna “Hi-Wall”

FRANÇAIS

Luogo per l'Installazione 2

Collegamento dei Tubi del Refrigerante 3

Evacuazione 3

Collegamento dei Cavi 4

ALTRI

Test per Perdite di Gas 4

SOMMAIRE

MESURES DE SECURITE 1

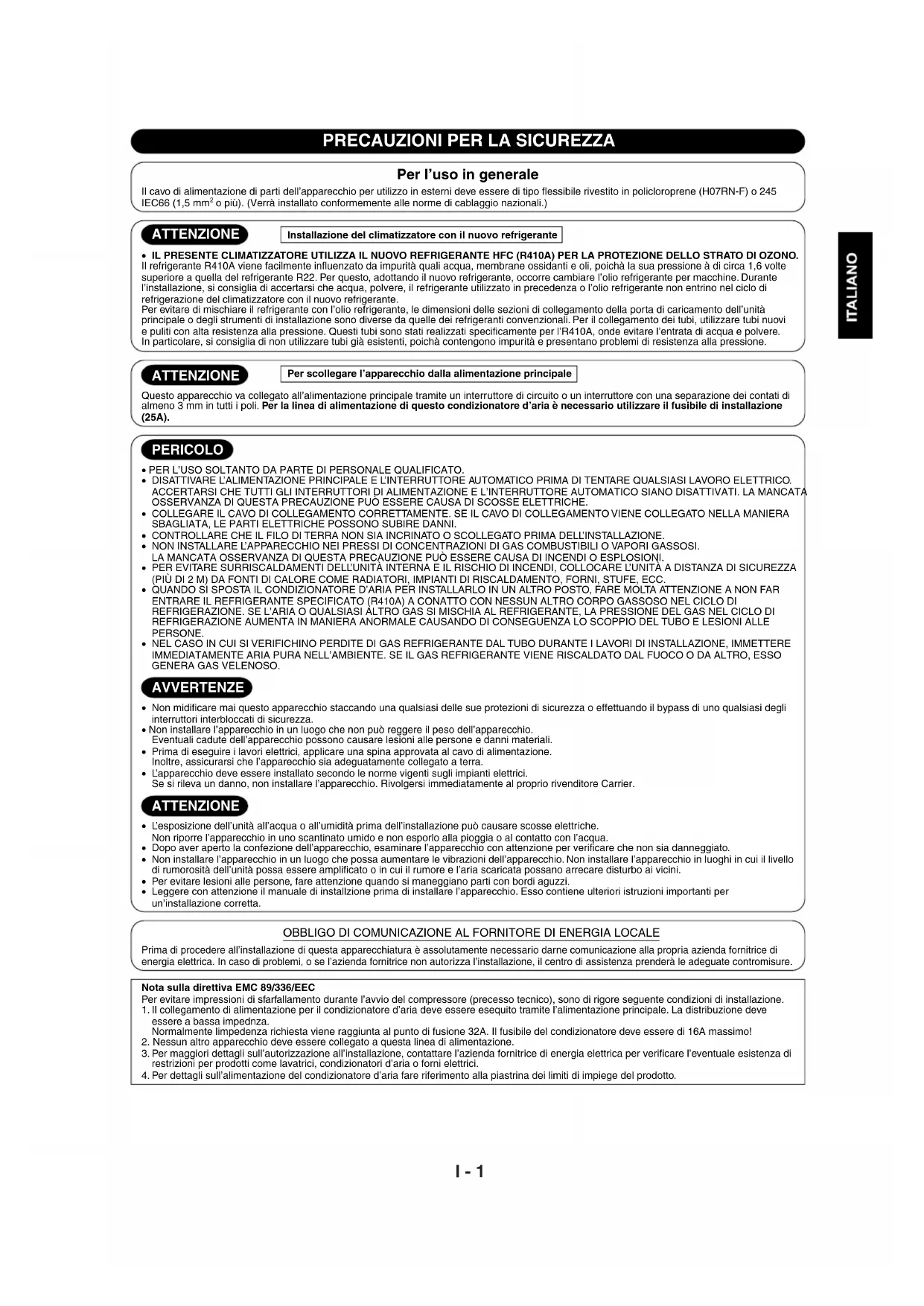

Per l'uso in generale

Il cavo di alimentazione di parti dell'apparecchio per utilizzo in esterni delve essere di tipo flessibile rivestito in pollicloroprene (H07RN-F) o 245 IEC66 (1,5mm^2 o più). (Verrà installato conformmente alle nome di cabaggio nazionali.)

ATTENZIONE

Installazione del climatizzatore con il nuovo refrigerante

IL PRESENTE CLIMATIZZATORE UTILIZZA IL NUVO REFRIGERANTE HFC (R410A) PER LA PROTEZIONE DELLO STRATO DI OZONO. Il refrigerante R410A viene facilitamente influenzato da impurità quali acqua, membrone ossidanti e oll, poicha la sua pressione a di circa 1,6 volte superiore aQLI del refrigerante R22.Per questo, adottando il nuovo refrigerante, occorre cambiare l'olio refrigerante per machine.Durante I'installazione, si consigilia di accertarsi che acqua, polvere, il refrigerante utilizzato in precedenza o l'olio refrigerante non entrino nel ciclo di refrigerazione del climatizzatore con il nuovo refrigerante. Per evitare di mischiare il refrigerante con l'olio refrigerante, le dimensioni delle sezioni di collegamento della porta di caricamento dell'unita principale o degli strumenti di installatione sono diverse da quelle dei refrigeranti convenzionali. Per il collegamento dei tubi,utilizzare tubi nuovi e puliti con alta resistenza alla pressione. Questi tubi sono stati realizzati specificamente per l'R410A,onde evitare l'entrata di acqua e polvere. In particolare, si consiglia di non utilizzato tubi gi esistenti, poicha contengono impurità e presentano problemi di resistenza alla pressione.

ATTENZIONE

Per scollegare l'apparecchio alla alimentazione principale

Quito apparecchio va collegato all'alimentazione principale tramite un interrottore di circuito o un interrottore con una separazione del contati di almeno 3mm in tutti i poli. Per la linea di alimentazione di questo condizonatore d'aria è necessario utilizzato il fusibile di installmente (25A).

PERICOLO

PER L'USO SOLTANTO DA PARTE DI PERSONALE QUALIFICATO.
DISATTIVARE L'ALIMENTAZIONE PRINCIPALE E L'INTERRUPTIRE AUTOMATICO PRIMA DI TENTARE QUALSIASI LAVORO ELETTRICO. ACCERTARSI CHE TUTTI GLI INTERRUPTORI DI ALIMENTAZIONE E L'INTERRUPTORE AUTOMATICO SIANO DISATTIVATI. LA MANCATA OSSERVANZA DI QUESTA PRECAUZIONE PUO ESSERE CAUSA DI SCOSSE ELETTRICHE.
COLGARELICAOVICO DI COLLEGAMENTO CORRETTAMENTE. SE L CAVI D COLLEGAMENTO VIENE COLLEGATO NELLA MANIERA SBAGLIATA, LE PARTI ELETTRICHE POSSONO SUBIRE DANNI.
CONTROLLARE CHE IL FILO DI TERRA NON SIA INCRINATO O SCOLLEGATO PRIMA DELLINSTALLAZIONE.
NON INSTALLARE L'APPARECCHIO NEI PRESSI DI CONCENTRAZIONI DI GAS COMBUSTIBILI O VAPORI GASSOSI.
LA MANCATA OSSERVANZA DI QUESTA PRECAUZIONE PUO ESSERE CAUSA DI INCENDI O ESPLOSIONI.
PER EVITARE SRRISCALDAMENTI DELLUNIA INTERNA E I RISCHIO DI INCENDI, COLLOCARE L'UNITA A DISTANZA DI SICUREZZA (PIU DI 2 M) DA FONTI DI CALORE COME RADIATORI, IMPIANTI DI RISCALDAMENTO, FORNI, STUFE, ECC.
QUANDO SI SPOSTA IL CONDIZIONATORE D'ARIA PER INSTALLARLO IN UN ALTRO POSTO, FARE MOLTA ATTENZIONA A NON FAR ENTRARE IL REFRIGERANTE SPECIFICATO (R410A) A CONATTO CON NESSUN ALTRO CORPO GASSOSO NEL CICLO DI REFRIGERAZIONE. SE L'ARIA O QUALSIASI ALTRO GAS SI MISCHIA AL REFRIGERANTE, LA PRESSIONE DEL GAS NEL CICLO DI REFRIGERAZIONE AUMENTA IN MANIERA ANORMALE CAUSANDO DI CONSEGUENZA LO SCOPPIO DEL TUBO E LESIONI ALLE PERSONE.
- NEL CASO IN CUI S VERIFICICHINO PERDITE DI GAS REFRIGERANTE DAL TUBO DURANTE I LAVORI DI INSTALLAZIONE, IMMETTERE IMMEDIATEAMENTE ARIA PURA NELL'AMBIENTE. SE IL GAS REFRIGERANTE VIENE RISCALDATO DAL FUOCO O DA ALTRO, ESSO GENERA GAS VLEENOSO.

AVERTENZE

Non midificare ma xisto apreeccio staccando una qualsiasi delle sue protezioni di sicurezza o effettuando un bypass di uno qualsiasi degli interrupturi interbloccati di sicurezza.
Non installare l'apparecchio in un luogo che non può reggere il peso dell'apparecchio.
Eventuali cadute dell'apparecchio possono causare lesions alle persone e danni materiali.
- Prima de eseguirie l'economici, aplicare una spiia appravata al cavo di alimentazione.
Inoltre, assicurarsi che l'apparechio sa adeguateamente collegato a terra.
L'apparechio deve essere installato secondo le norme vigenti sugli impianti elettrici.
Se si rileva un danno, non installare l'apparecchio. Rivolgersi immediatamente al proprio rivenditore Carrier.

ATTENZIONE

L'esposizione dell'unità all'acqua o all'umidità prima dell'infallazione cui causare scosse elettriche.
Non riporre l'apparecchio in uno scantinato umido e non esporlo alla pioggia o al contatto con l'acqua.
- Dopo aver aperto la confezione dell'apparecchio, esaminare l'apparecchio con attenzione per verificare che non sia danneggiato.
Non installare l'apparechio in un luogo che posso augmentare le vibrazioni dell'apparechio. Non installare l'apparechio in luoghi in cui il livello di rumorosità dell'unità possa essere amplificato o in cui il rumore e l'aria scaricata possano arrecare disturbo ai vicini.
Per evitare lesioni alle persone, fare attenzione quando si maneggiano parti con bordi aguzzi.
- Leggere con attenzione il manuale di installmente prima di installare l'apprecchio. Esso contiene ulteriori istruzioni importanti per un'installazione corretta.

OBBLIGO DI COMUNICAZIONE AL FORNITORE DI ENERGIA LOCALE

Prima di procedere all'installazione di但这a apparecchiatura e assolutamente necessario darne comunicazione alla propria azienda fornitrice di energia elettrica. In caso di problemi, o se l'azienda fornitrice non autorizza l'installazione, il centro di assistenza prendera le adeguate contramisure.

Notasulla direttiva EMC 89/336/EEC

Per evitare impressioni di sfarfallamento durante l'avvio del compressore (preesso technique), sono di rigore seguente condizioni di installmente.

1. Il collagenato di alimentazione per il condizionatore d'aria deve essere essequo esequito tramite l'alimentazione principale. La distribuzione deve essere a bassa impedenza.
   Normalmente limpedenza richiesta viene raggiunta al punto di fusione 32A. Il fusibile del condizionatore delve essere di 16A massimo. 2. Nessun alla appeareccio desse essere collegato a esta linea di alimentazione.
2. Per maggiori dettagli sull'autorizzazione all'installazione, contattare l'azienda fornitrice di energia elettrica per vericare l'eventuale esistenza di restrizioni per prodotti come lavaturic, condizioniari d'aria o fornit eltrici.
3. Per dettagli sull'alimentazione del condizionatore d'aria fare riferimento alla piastrina dei limiti di impiege del prodotto.

Componenti Installazione Opzionali

Nome delle parti	Quantità
Tubo di raffreddamento Lato liquido : Ø6,35 mm Lato gas : Ø9,52 mm (38VYX025-R, 38VYX035-R)	Ciacuno
Materiaio isolante del tubo (polietilene espanso, spessore 6 mm)	1
Mastice, nastri PVC	Ciacuno

Fissaggio dei bulloni dell'apparecchio esterno

Fissare l'apparecchio esterno con gli apposti bulloni e dadi di bloccaggio nel caso sua esposto a forti venti.
Utilizzare dadi e bulloni di anticoraggio da 8 o 10 mm.
Se e necessario scaricare l'accua di sbrinamento, aplicare il rubinetto di scarico e i tappi a tenuta idraulica alla piatra inferiore dell'unita esterna prima dell'installazione.

38VYX025-R

38VYX035-R

Nota :

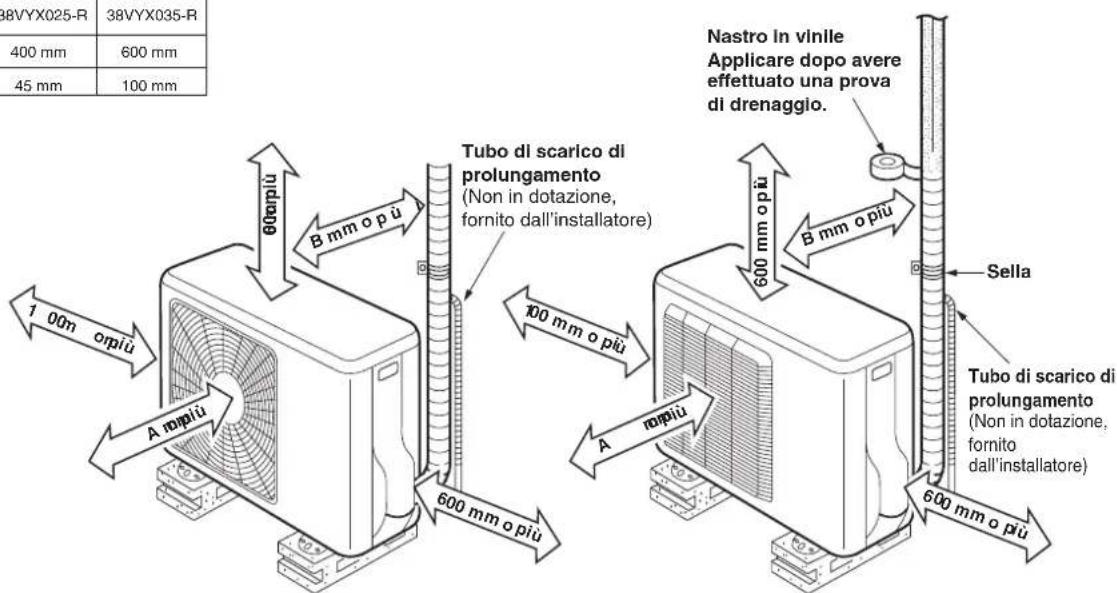

Per informazioni dettagliate sugli accessori e i componenti installati fare riferimento alla schedza accessori.

	38VYX025-R	38VYX035-R
A	400 mm	600 mm
B	45 mm	100 mm

38VYX025-R
38VYX035-R

Luogo per l'Installazione

• Un luogo che consente di lasciare spazio attorno all'unità esterna come migliorato dello schema
• Un luogo in grado di reggere il peso dell'unità esterna e che non fa augmentare il livello di rumore e le vibrazioni
• Un luogo in cui il rumore di funzionamento e l'aria scaricata non arrechino disturbo ai vicini
• Un luogo non esesto a vento forte
• Un luogo in cui non possano verificarsi perdite di gas combustibili
  Un luogo che non blocca il passaggio
• Quando l'unità esterna deve essere installata in una posizione elevata, accertarsi di fissare i loro piedi.
• La lunghezza massa certistalet del tubo di collegamento e di 10 m per il modello 38VYX025-R e di 15 m per il modello 38VYX035-R.
  L'altezza massima consentita e di 8 m per il modello 38VYX025-R e di 10 m per il modello 38VYX035-R.
• Un luogo in cui l'acqua di scarico non crei alcuni problemi

ATTENZIONE

1. Installare l'unità esterna in modo che nulla blocchi lo scarico dell'aria.
2. Quando I'unita esterna viene installata in un luogo esposto continuamente a vento forte, come vicino al mare o su piano alto di un edificio, rafforzare il normale funzionamento del ventilatore usando un condotto o un frangivento.
3. In zone particolarmente ventilate, installare l'unità in modo tale da evitare l'ingresso di correnti d'aria nell'apparecchio.
4. L'installazione nei luoghi indicati di seguito potrebbe causare problemi.

Non installare pertanto l'apparecchio in luoghi:
In cui sono presenti grandi quantità di olio per machine;
- A forte carattere salino, come ad esempio una costa;
- Contenenti gas solforosi;
- In cui vengono disponibile generate onde ad alla frequenza a causa della presenza di apparecchi radio, saldaticri e apparècchiature mediche.

Collegamento dei Tubi del Refrigerante

Svasatura

1. Tagliare il tubo con un tagliatubi.

1. Inserire nel tubo un dato svasato, quindi effettuarne la svasatura.

2. Margine di protezione durante la svasatura: A (Unità: mm)

Rigido (como a frizione)

Diametro esterno Strumento R410A Strumento del tubo in rame utilizzato utilizzato	to convenzionale
6,35 0 a 0,5 1,0 a 1,5
9,52 0 a 0,5 1,0 a 1,5

Imperial (dado ad alette)

Diametro esterno del tubo in rame R410A
6,35 1,5 a 2,0
9,52 1,5 a 2,0

Serraggio della giunzione

Allineare i centri dei tubi di collegamento e stringere il dato di svasatura il più possible con le ditta. Quindi stringere il dato con una chiave e una chiave torsiometrica come migliorato nella figura.

Usare una chiave per fissare.
Usare una chiave torsiometrica per serrare.

ATTENZIONE

Non serrare esercitando una forza. Eccessiva, allrimenti il dato potrebbe rompersi a seconda delle condizioni di installmente.

(Unità:N·m)

Diametro esterno del tubo in rame	Coppia di serraggio
Ø6,35 mm	16 a 18 (1,6 a 1,8 kgf-m)
Ø9,52 mm	30 a 42 (3,0 a 4,2 kgf-m)

Coppia di serraggio dei collegamenti del tubo svaso

La pressione di R410A diviene superiore alla quella di R22 (di circa 1,6 volte). Pertanto, stringere saldamente mediana una chiave torsiometrica le sezioni di collegamento del tubo svasato che uniscono le unità interna ed esterna fine a raggiungere il valore della coppi di serraggio specificato. La presenza di collegamenti molto saldi potrebbe causare non solo perdite di gas, ma anche problemi nel ciclo di refrigerazione.

Sagomaturadeitubi

1. Come sagomare i tubi Sagomare i tubi lungo la linea impressa sull'unita esterna.
2. Come adattare la posizione dei tubi Posizionare i tubi ad una distance di 85 mm alla linea impressa.

Evacuazione

Dopo ave collegato il tubo all'apparecchio interno, è possible eseguire la depurazione dell'aria.

SPURGO DELL'ARIA

Far uscire l'aria nei tubi di collegamento e nelle'unità interna usinga la pompa a vuoto. Non uscare il refrigerante nell'unità esterna. Per i dettagli,fare riferimento al manuale della pompa a vuoto.

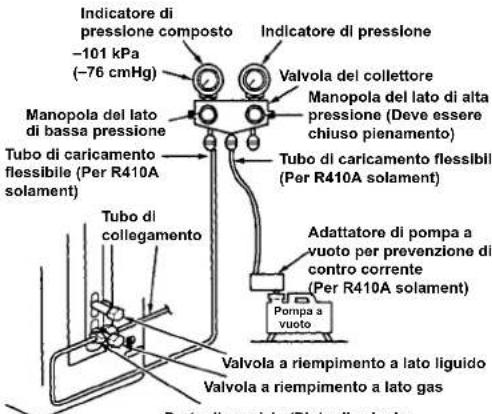

Uso della pompa a vuoto

Accertarsi di utilizzare una pompà a vuoto dotata della funzione di prevenzione della controrente, cosicché l'olio presente all'interno della pompà non rifiusca nei tubi del climatizzatore al momento dell'arresto della pompà.

(Se I'olio della pompa entra in un climatizzatore che utilizza il refrigerante R410A, potrebbero verificarsi problemi con il ciclo di refrigerazione.)

1. Collegare il tubo di caricamento flessibile alla valvola del collettore alla porta di servizio della valvola a riempimento a lato gas.
2. Collegare il tubo di caricamento flessibile alla porta della pompa a vuoto.
3. Apire completeness la manopola per la regolazione della pressione situata a lato della valvola a pressione del collettore.
4. Utilizzare la pompa a vuoto per avviare l'evacuazione. Eseguire l'operazione per circa 15 minuti se la lunghezza del tubo èEDIa 20 metri. (15 minuti per 20 metri, considerando una energia della pompa di 27 litri al minuto) Controllare quindi che lalettura della pressione del composto sa pria -101 kPa (-76 cmHg).
5. Chidere la manopola posta sul lato della pressione bassa della valvola a pressione del collettore.
6. Apire completeness the gambo delle valvole (di entrambi lati gase liquido).
7. Rimuovere alla porta di servizio i tubi di caricamento flessibili. 8. Stringere saldamente i cappucci delle valvole.

Porta di servizio (Pioio di valvola (Scenario spillo))

ATTENZIONE

DURANTE L'INSTALLAZIONE DEITUBITENERE PRESENTI 4 PUNTI FONDAMENTALI.

(1) Eliminare la polvere e l'umidita (all'interno dei tubi di collegamento).
(2) Stringere le giunzioni (far i tubi e l'unità).
(3) Far uscire l'aria nei tubi di collegamento usinga POMPAA VUOTO.
(4) Verificare che non ci siano perdite di gas (punti di giunzione).

Precauzioni nell'utilizzo delle valvole

• Aprire il gambo delle valvole fino in fondo ma non nelle fermo.
• Stringere fermamente il cappuccio del gambo della valvola attenendosi ai valore della coppiia indicati nella tabella che segue:

Lato gas 30 a 42 (29,52 mm) (3,0 a 4,2 kgf·m)
Lato liquido 16 a (26,35 mm)	8 N·m (1,6 a 1,8 kgf·m)
Porta di servizio	9 a 10 N·m (0,9 a 1,0 kgf·m)

Collegamento dei Cavi

1. Rimuovere il coperchio della valvola dall'unità esterna.
2. Collegare il cavo di collegamento ai terminali come identificato con i loro rispetti numeri corrispondenti sulla morsettiera delle unità interna e dell'unità esterna.
3. Quando si collega il cavo di collegamento al terminale dell'unità esterna, formare un anello come illustrato nello schema di installatione dell'unite interna e dell'unità esterna, per evitare la penetrazione di acqua nell'unità esterna.
4. Isolare i cavi (conduttori) non utilizzati per evitare il contatto con eventuale acqua penetrata nell'unità esterna. Dispori in modo da non farli entrare in contatto con parti elettriche o metalliche.

Tratto del cavo di collegamento da staccare
Morsettiera
Cavo di collegamento

Cavo di collegamento

Modellto 38VYX025-R 38VYX035-R
Alimentazione 50/60 Hz, 220 - 240 V Monofase
Corrente massima 8A	11A
Amperaggio presa e fusibile	25A
Cavo di alimentazione	H07RN-F o 245 IEC68 (1,5 mm3o più)

ATTENZIONE

• Collegamenti errati dei cavi possono causare la bruciatura di alcune parti elettriche.
• Attenersi alle norme locali in merito al collegamento elettrico tra l'unità interna e l'unità esterna (spessore dei fili, metod di cabaggio, ecc.):
  Ogni filo delve essere collegato saldamente.
• Per la linea di alimentazione di quello condizionatore d'aria è necessario utilizzato il seguente fusibile di installmente (25A).
• Se il cablaggioiene eseguito in modo errato o incomplete, potra causare combustione o fumo.
• Preparare l'internalazione per l'uso esclusivo del condizionatore d'aria.
• Questo prodotto più essere collegato alla rete eletrica.
  Collegamento elettrico fisso: è necessario inseire nel circuito di collegamento elettrico fisso un interruptore che scolleghi tutti i poli e che abbia una distanza tra i contatti di almeno 3 mm.

NOTA

: Cavo di collegamento

• Tipo filo: Superiore H07RN-F o 245 IEC66

ALTRI

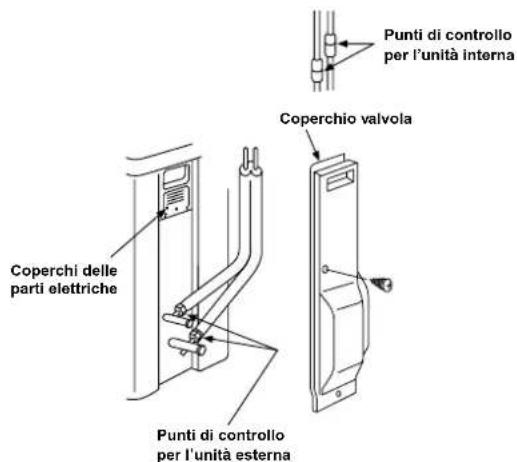

Test per Perdite di Gas

- Controllare i collegamenti con dato svasato per individuare eventuali perdite di gas con un rilevatore di perdite o acqua insaponata.

MESURES DE SECURITE

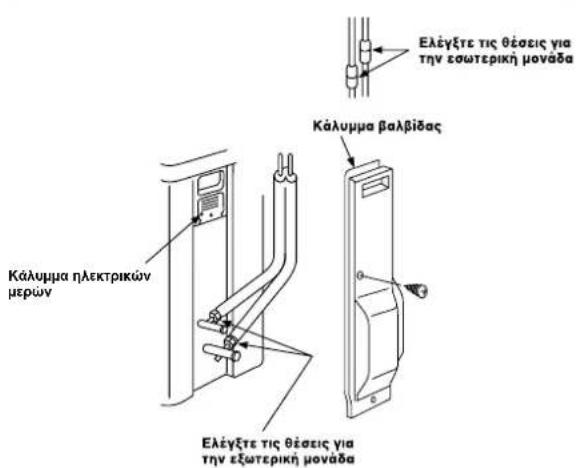

EeYxoc AiappoC Aepiou

EeYETIC OUVoEOIE TAV PAKO YIA TUXO DIaPOn aepiou XPOIOMOIOWTAC AVXVEUT DIaPOnc aepoiu N VEPO ME cAnouvi.

PRECAUÇOÉS RELATIVAS A SEGURANÇA
