Type de produit	Climatiseur split unité intérieure Hi-Wall
Marque	Carrier
Modèle	42ADF025
Fluide frigorigène	R410A (HFC)
Alimentation électrique	220-240 V ~ 50/60 Hz, monophasé
Fusible recommandé	25 A
Disjoncteur requis	Coupure omnipolaire avec écartement des contacts d'au moins 3 mm
Câble d'alimentation	H07RN-F ou 245 IEC66, section ≥ 1,5 mm²
Unité extérieure compatible	38VYX025-R ou 38VYX035-R
Longueur maxi de tuyauterie	10 m (38VYX025-R) / 15 m (38VYX035-R)
Dénivelé maxi	8 m (38VYX025-R) / 10 m (38VYX035-R)
Diamètre tuyau liquide	6,35 mm (1/4 pouce)
Diamètre tuyau gaz	9,52 mm (3/8 pouce)
Type d'installation	Mural
Purge d'air	Par pompe à vide (évacuation 15 min pour 20 m)
Entretien recommandé	Nettoyage régulier des filtres, vérification des connexions
Mise à la terre	Obligatoire
Normes	Directive EMC 89/336/CEE

FOIRE AUX QUESTIONS - 42ADF025 CARRIER

Quel type de fluide frigorigène utilise ce climatiseur ?

Le climatiseur utilise le fluide frigorigène R410A (HFC), qui a une pression environ 1,6 fois supérieure au R22. Ne pas mélanger avec d'autres gaz.

Quelle est l'alimentation électrique requise pour le modèle 42ADF025 ?

L'alimentation doit être en 220-240 V monophasé, 50/60 Hz, avec un fusible de 25 A et un disjoncteur omnipolaire (écartement des contacts ≥ 3 mm).

Comment purger l'air de la tuyauterie lors de l'installation ?

Utilisez une pompe à vide avec fonction anti-retour. Raccordez le tuyau de chargement à la valve de service côté gaz, ouvrez la poignée basse pression, évacuez pendant environ 15 minutes pour 20 m de tuyau, puis fermez la poignée et ouvrez les vannes de l'unité extérieure.

Quelles sont les précautions de sécurité essentielles ?

L'appareil doit être installé par du personnel qualifié. Coupez toujours l'alimentation avant intervention. Respectez une distance d'au moins 2 m des sources de chaleur. Ne modifiez jamais les dispositifs de sécurité.

Quels types de câbles utiliser pour la connexion électrique ?

Utilisez un câble de type H07RN-F ou 245 IEC66 avec une section minimale de 1,5 mm². Respectez la réglementation locale.

Comment vérifier les fuites de gaz après installation ?

Utilisez un détecteur de fuite ou de l'eau savonneuse sur les raccordements coniques de l'unité extérieure. Vérifiez également les points de connexion.

Quelle est la longueur maximale de tuyauterie autorisée ?

Pour l'unité extérieure 38VYX025-R, la longueur maxi est de 10 m (dénivelé 8 m). Pour le 38VYX035-R, elle est de 15 m (dénivelé 10 m).

Que faire en cas de fuite de fluide frigorigène ?

Aérez immédiatement la pièce. Évitez toute source de chaleur ou flamme, car le gaz peut former des composés dangereux. Contactez un professionnel.

Où installer l'unité extérieure ?

Choisissez un endroit supportant le poids, à l'abri du vent fort, loin des gaz combustibles, et où l'évacuation d'air ne gêne pas les voisins. Installez un bouclier coupe-vent si nécessaire.

Quels accessoires sont fournis ou requis pour l'installation ?

Les tuyaux de fluide frigorigène (liquide Ø6,35 mm, gaz Ø9,52 mm), matériau d'isolation (mousse polyéthylène 6 mm), mastic et bandes PVC. L'unité extérieure nécessite des boulons d'ancrage Ø8 ou Ø10 mm.

MODE D'EMPLOI 42ADF025 CARRIER

Climatiseur split unité intérieure "Hi-Wall"

Endroit d'Installation 2

Connexion du tuyau réfrigérant 3

Evacuation 3

Connexion des Cables 4

AUTRES

Test de Fuite Gaz 4

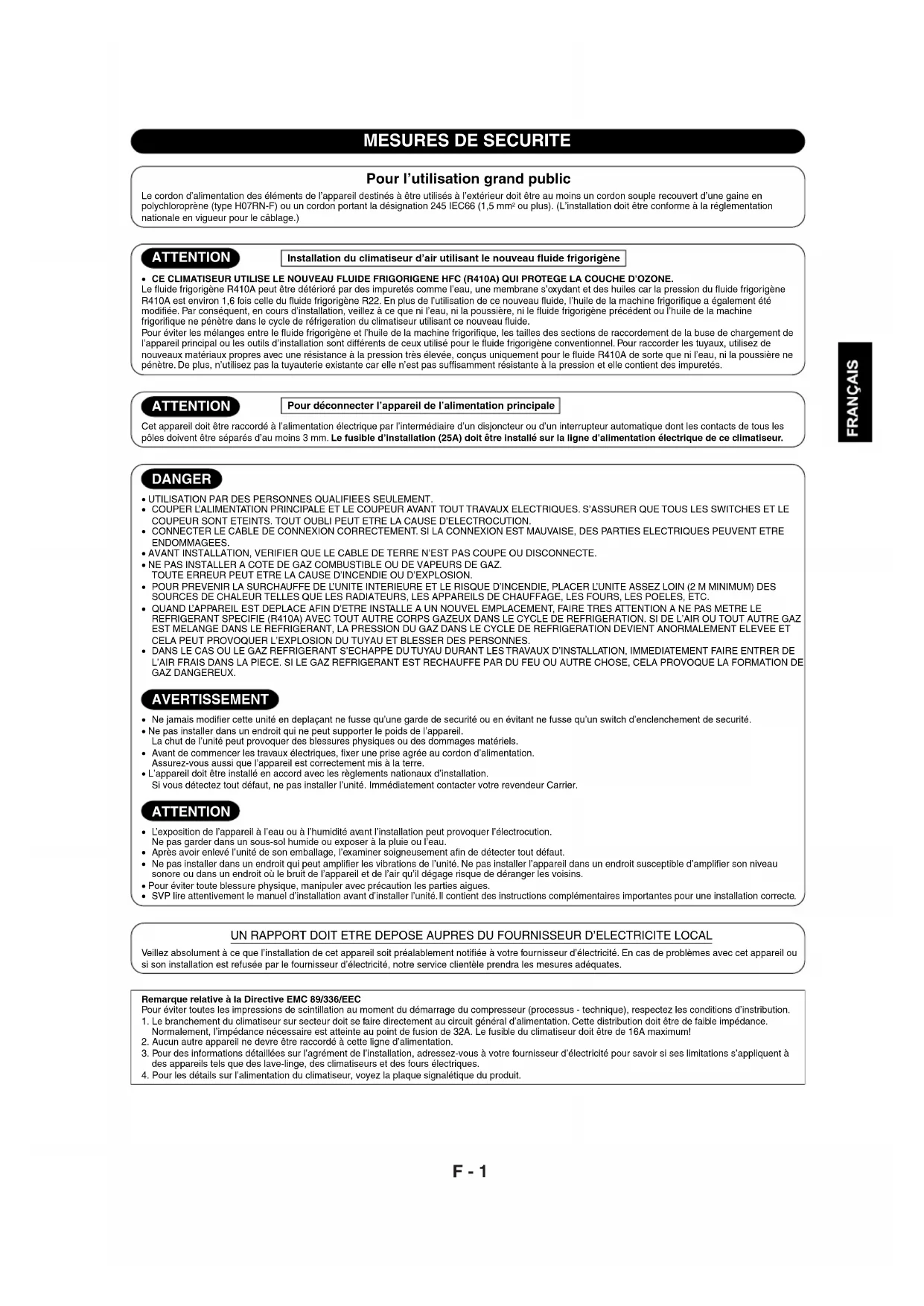

Pour l'utilisation grand public

L c d t a t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t t 0

Attention

Installation du climatiseur d'air utilisant le nouveau fluide frigorigène

CE CLIMATISEUR UTILISE LE NOUVEAU FLUIDE FRIGORIGENE HFC (R410A) QUI PROTEGE LA COUCHE D'OZONE.

Le fluide frigorigène R410A peut être détérioré par des impuretés comme l'eau, une membrane s'oxydant et des huiles car la pression du fluide frigorigène R410A est environ 1,6 fois celle du fluide frigorigène R22. En plus de l'utilisation de ce nouveau fluide, l'huile de la machine frigorifique a également été modifiée. Par conséquent, en cours d'installation, veillez à ce que ni l'eau, ni la poussière, ni le fluide frigorigène précédent, ni l'huile de la machine frigorifique ne pénètrent dans le cycle de réfrigération du climatiseur utilisant ce nouveau fluide.

Pour éviter les mélanges entre le fluide frigorigène et l'huile de la machine frigorifique, les tailles des sections de raccordement de la buse de chargement de l'appareil principal ou les outils d'installation sont différents de ceux utilisés pour le fluide frigorigène conventionnel. Pour raccorder les tuyaux, utilisez de nouveaux matériaux propres avec une résistance à la pression très élevée, conçus uniquement pour le fluide R410A de sorte que ni l'eau, ni la poussière ne pénètrent. De plus, ne utilisez pas la tuyauterie existante car elle n'est pas suffisamment résistante à la pression et elle contient des impuretés.

Attention

Pour déconnecter l'appareil de l'alimentation principale

Cet appareil doit être raccordé à l'alimentation électrique par l'intermédiaire d'un disjoncteur ou d'un interrupteur automatique dont les contacts de tous les pôles doivent être séparés d'au moins 3 mm. Le fusible d'installation (25A) doit être installé sur la ligne d'alimentation électrique de ce climatiseur.

DANGER

• UTILISATION PAR DES PERSONNES QUALIFIÉES SEULEMENT. COUPE R SONT ETEINS, TOUT OUBLI POT ETRE LA CAUSE D'LECTROCUION. CONNECTER LE CABLE DE CONNECTION CORRECTEMENT. SI LA CONNECTION EST MAUVAISE, DES PARTIES ELECTRIQUES PEUVENT ETRE ENDOMMAGEES. AVANT INSTALLATION, VERIFIER QUE LE CABLE DE TERRE N'EST PAS COUPE OU DISCONNECTE.
• NE PAS INSTALLER A COTE DE GAZ COMBUSTIBLE OU DE VAPEURS DE GAZ. TOUTE ERREUR PEUT ETRE LA CAUSE D'INCENDIE OU D'EXPLOSION. POUR PREVENIR LA SURCHAUFFE DE L'UNITE INTERIEURE ET LE RISQUE D'INCENDIE, PLACER L'UNITE ASSEZ LOIN (2 M MINIMUM) DES SOURCES DE CHALEUR TELLES QUE LES RADIATEURS, LES APPAREILS DE CHAUFFAGE, LES FOURS, LES POLES, ETC.
• QUAND L'APPAREIL EST DEPLACE A FIN D'ETRE INSTALLE A UN NOUVEL EMPLACEMENT, FAIRE TRES ATTENTION A NE PAS METRE LE REFRIGERANT SPECIFIE (R410A) AVEC TOUT AUTRE CORPS GAZEUX DANS LE CYCLE DE REFRIGERATION. SI DE L'AIR OU TOUT AUTRE GAZ EST MELANGE DANS LE REFRIGERANT, LA PRESSION DU GAZ DANS LE CYCLE DE REFRIGERATION DEVIENT ANORMALEMENT ELEVEE ET CELA PEUT PROVOQUER L'EXPLOSION DU TUYAU ET BLESSER DES PERSONNES. DANS LE CAS OU LE GAZ REFRIGERANT S'ECHAPPE DUTUYAU DURANT LES TRAVAUX D'INSTALLATION, IMMEDIATEMENT FAIRE ENTTRER DE L'AIR FRAIS DANS LA PIECE. SI LE GAZ REFRIGERANT EST RECHAUFFE PAR DU FEU OU AUTRE CHOSE, CELA PROVOQUE LA FORMATION DE GAZ DANGEREUX.

Avertissement

• Ne jamais modifier cette unité en déplaçant un fusé qu’une garde de sécurité ou en évitant un fusé qu’un switch d’enclenchement de sécurité.
• Ne pas installer dans un endroit qui ne peut supporter le poids de l'appareil. La chute de l'unité peut provoquer des blessures physiques ou des dommages matériels.
• Avant de commencer les travaux électriques, fixer une prise agréée au cordon d'alimentation. Assurez-vous aussi que l'appareil est correctement mis à la terre. L'appareil doit être installé en accord avec les règlements nationaux d'installation.

Si vous détectez tout défaut, ne pas installer l'unité. Immédiatement contacter ce revendeur Carrier.

Attention

L'exposition de l'appareil à l'eau ou à l'humidité avant installation peut provoquer l'électrocution. Ne pas garder dans un sous-sol humide ou exposer à la pluie ou l'eau. - Après avoir enlevé l'unité de son emballage, l'examiner soigneusement afin de détecter tout défaut. Ne pas installer dans un endroit qui peut amplifier les vibrations de l'unité. Ne pas installer l'appareil dans un endroit susceptible d'amplifier son niveau sonore ou dans un endroit où le bruit de l'appareil et de l'air qu'il dégage risque de déranger les voisins. - Pour éviter toute blessure physique, manipuler avec précaution les parties acides. - SVP lire attentivement le manuel d'installation avant d'installer l'unité. Il contient des instructions complémentaires importantes pour une installation correcte.

Un rapport DOIT etre DEPOSE AUPRES du fournisseur d'electricite LOCAL

Veillez absolument à ce que l'installation de cet appareil soit préalablement notifiée au fournisseur d'électricité. En cas de problèmes avec cet appareil ou si son installation est refusée par le fournisseur d'électricité, notre service clientèle prendra les mesures adéquates.

Remarque relative à la directive EMC 89/336/eec

Pour éviter toutes les impressions de scintillation au moment du démarrage du compresseur (processus - technique), respectez les conditions d'installation. 1. Le branchement du climatisateur sur secteur doit se faire directement au circuit général d'alimentation. Cette distribution doit être de faible impédance. Normalement, l'impédance nécessaire est atteinte au point de fusion de 32A. Le fusible du climatisateur doit être de 16A maximum! 2. Aucun autre appareil ne doit être raccordé à cette ligne d'alimentation. 3. Pour des informations détaillées sur l'agrément de l'installation, adressez-vous à votre fournisseur d'électricité pour savoir si ses limitations s'appliquant à des appareils tels que le lave-linge, des climatisateurs et des fours électriques. 4. Pour les détails sur l'alimentation du climatiseur, voyez la plaque signalétique du produit.

Pièces d'installation en option

Nom des plèces	Qté
Tuyau du fluide frigorigèneCôté liquide : 26,35 mmCôté gaz : 29,52 mm(38VYX025-R, 38VYX035-R)	Un de chaque sorte
Matériau d'isolation du tuyau (mousse en polyéthylène, de 6 mm d'épaissur)	1
Mastic, bandes PVC	Un de chaque sorte

Remarque :

• Veuillez consulter la feuille des accessoires pour plus de détails concernant les accessoires et les pièces d'installation.

Fixation des boulons de l'unité extérieure

Fixez l'unité extérieure à l'aide des boulons et des écrous de fixation si l'appareil doit être exposé à un vent violent. Utilisez des boulons d'ancrage et des écrous de 08 mm ou de 010 mm. S'il est nécessaire de purger I'eau de dégivrage, fixez le mamelon du drain ⑤ le bouchon étanche la plaque inférieure de l'unité extérieure avant de l'insteller.

38VYX035-R

	38VYX025-R	38VYX035-R
A	400 mm	600 mm
B	45 mm	100 mm

38VYX025-R 38VYX035-R

Endroit d'installation

• Un endroit qui procure de l'espace autour de l'unité extérieure comme indiqué sur le diagramme.
• Un endroit qui peut supporter le poids de l'unité extérieure et n'amplifie pas le niveau sonore et les vibrations.
• Un endroit tel que les voisins ne sont pas gênés par le bruit et les évacuations d'air.
• Un endroit qui n'est pas exposé à un vent fort.
• Un endroit libre de toute fuite de gaz combustible.
• Un endroit qui ne bloque : aucun passage.
• Quand l'unité extérieure doit être installée sur un endroit élevé, s'assurer de stabiliser son support.
• La longueur du tuyau de raccordement peut atteindre 10 m pour le modèle 38VYX025-R et 15 m pour le modèle 38VYX035-R. Le niveau de hauteur admissible peut atteindre 8 m pour le modèle 38VYX025-R et 10 m pour le modèle 38VYX035-R.
• Un endroit tel que l'eau de drainage ne cause aucun problèmes.

Attention

1. Installer l'unité extérieure sans que rien ne bloque l'évacuation d'air
2. Quand l'unité extérieure est installée sur un endroit toujours exposé à un grand vent comme une côte maritime ou l'étage élevé d'un immeuble, protéger l'opération normale du ventilateur avec un conduit ou un bouclier coupe-vent.
3. Dans les zones de grand vent, choisir un emplacement d'installation de façon à ce que le vent ne puisse pas pénétrer dans l'unité.
4. L'installation dans l'un des endroits suivants peut être à l'origine de problèmes.

Ne pas installer l'appareil dans de tels endroits.

• Un endroit souillé d'huile de machine
• Un endroit salin comme une côte
• Un endroit ou l'air est rempli de gaz sulfure
• Un endroit où des ondes de haute fréquence risquent d'être générées par des équipements audio, des matériels à souder et des équipements médicaux

Évasement

1. Couper le tuyau à l'aide d'un cutter de tube.

1. Insérer un raccord conique dans le tuyau et évaser le tuyau.
2. Marge de projection au cours de l'évasement : A (Unité : mm)

Rigide (type griffe de serrage)

Diamètre externe du tuyau en cuivre fluide R410A utilisé	Outil utilisé pour le	Outil conventionnel
6,35 0 à 0,5 1,0 à 1,5
9,52 0 à 0,5 1,0 à 1,5

Système impérial (type écrou papillon)

Diamètre externe du tuyau en cuivre	R410A
6,35 1,5 à 2,0
9,52 1,5 à 2,0

Serrage de la connexion

Aligner les centres des tuyaux de connexion et serrer l'écrou autant que possible à l'aide des doigts. Ensuite, serrer l'écrou avec une clé à écrou et une clé dynamométrique comme montré sur le schéma.

Utiliser une clé pour fixer. Utiliser une clé dynamométrique pour serrer.

Attention

Ne pas provoquer trop de torsion. Autrement, l'écrou pourrait céder en fonction des conditions d'installation.

(Unité : N·m)

Diamètre externe du tuyau en cuivre Torque de serrage

Ø6,35 mm 16 à 18 (1,6 à 1,8 kgf·m)

Ø9,52 mm 30 à 42 (3,0 à 4,2 kgf·m)

Couple de serrage des raccordements de tuyau évasé

La pression du fluide R410A est supérieure à celle du fluide R22 (environ 1,6 fois). Par conséquent, à l'aide d'une clé dynamétrique, serrez fermement les sections de raccordement du tuyau (évasé reliant les unités intérieure et extérieure) jusqu'à ce que vous atteigniez le couple de serrage spécifique. Des raccordements incorrects risquent de causer une fuite de gaz, mais également des troubles du cycle de réfrigération.

Courbure des tuyaux

1. Comment courber les tuyaux Courbez les tuyaux le long de la conduite incurvée de l'unité extérieure.
2. Comment positionner les tuyaux Placez les bords des tuyaux à 85 mm de la conduite incurvée.

Évacuation

Après le raccordement de la tuyauterie à l'unité intérieure, vous pouvez effectuer la purge de l'air en une seule fois.

PURGE de l'air

Évacuer l'air dans les tuyaux de connexion et l'unité intérieure à l'aide de la pompe d'évacuation. Ne pas utiliser le réfrigérant dans l'unité extérieure. Pour plus de détails, voir le manuel de la pompe d'évacuation.

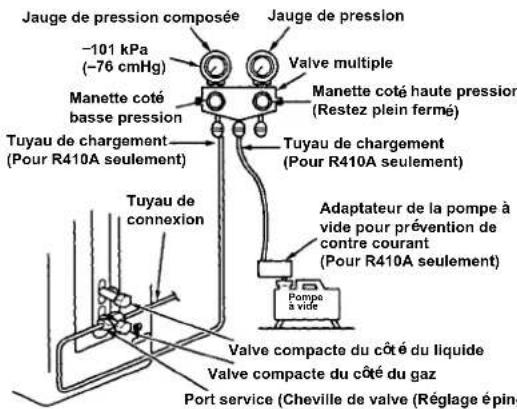

Utilisation de la pompe à vide

Veillez à utiliser une pompe à vide disposant d'une fonction de prévention de contre-courant pour que l'huile interne de la pompe ne reflue pas dans les tuyaux du climatiseur lorsque la pompe s'arrête. (Si l'huile de la pompe à vide pénètre dans le climatiseur utilisant le fluide R410A, cela risque d'engendrer des troubles du cycle de réfrigération.)

1. Raccordez le tuyau de chargement de la valve multiple à la porte service de la valve compacte du côté du gaz.
2. Raccordez le tuyau de chargement à la buse de la pompe à vide.
3. Ouvrez complètement la poignée de basse pression de la valve multiple.
4. Actionnez la pompe à vide pour commencer l'évacuation. Effectuez l'évacuation pendant environ 15 minutes si la longueur du tuyau est de 20 mètres. (15 minutes pour 20 mètres) (en supposant un début de la pompe de 27 litres par minute) Puis vérifiez que l'indication du manovacuomètre est égale à -101 kPa (-76 cmHg).
5. Fermez la poignée de basse pression de la valve multiple.
6. Ouvrez entièrement la tige de manœuvre des valves compactes (du côté du gaz et du côté du liquide).
7. Retirez le tuyau de chargement de la porte service.
8. Serrez les capuchons des valves compactes.

GARDER En memoire quatre POINTS importants en ce qui concerne la tuyauterie.

(1) Éviter les poussières et l'humidité (dans les tuyaux de connexion). (2) Bien serrer les connexions (entre les tubes et l'unité). (3) Évacuer l'air dans les tuyaux de connexion en utilisant la pompe à vide. (4) Vérifier les fuites de gaz (points de connexion).

Précautions concernant le maniement des vannes

• Ouvrez la tige de manoeuvre sur toute la longueur, mais n'essayez pas de l'ouvrir au-delà de sa butée.
• Serre fermement le capuchon de la tige de manoeuvre avec l'un des couples du tableau suivant:

Côté gaz 30 à 42 N-m (29,52 mm) (3.0 à 4,2 kgf·m)
Côté liquide 16 à 18 N-m (26,35 mm) (1.6 à 1,8 kgf·m)
Port service	9 à 10 N-m (0,9 à 1,0 kgf·m)

Connexion des câbles

1. Retirez le couvercle de la valve de l'unité extérieure.
2. Connectez le câble de connexion aux terminaux identifiés à l'aide de leurs numéros correspondants sur le bloc terminal des unités intérieure et extérieure.
3. Lors de la connexion du câble sur le terminal de l'unité extérieure, faites une boucle comme représenté sur le diagramme d'installation des unités intérieure et extérieure afin de prévenir l'entrée d'eau.
4. Maintenez les cordons (conducteurs) inutilisés à l'abri de l'eau qui pénétre dans l'unité extérieure. Veillez à ce qu'ils ne rentrent en contact avec aucun élément électrique ou pièce métallique.

Longueur de dénudation du câble de connexion

Cable de connexion

Cable de connexion

Modèle 38VYX025-R	38VYX035-R
Alimentation électrique 50/60 Hz, 220 - 240 V Monophasé
Intensité d'utilisation maximale 8A 11A
Intensité nominale du fusible et de la prise sectorier	25A
Cordon d'alimentation H07RN-F	ou 245 IEC66 (1,5 mm² ou plus)

Attention

• Un mauvais câblage peut provoquer la brûlure de certaines parties électriques.
• Veillez à respecter la réglementation locale en vigueur lorsque vous acheminez le fil de l'unité intérieure jusqu'à l'unité extérieure (section du fil, méthode de câblage, etc.). Tous les câbles doivent être fermement connectés.
• Ce fusible d'installation (25A) doit être installé sur la ligne d'alimentation électrique de ce climatiseur.
• Si le câblage est incomplet ou incorrect, il provoquera une étincelle ou de la fumée.
• Veillez à ce que le climatiseur dispose d'une alimentation électrique propre.
• Ce produit peut être raccordé au secteur. Connexion à un câblage fixe : Un disjoncteur qui déconnecte tous les pôles et dont les contacts sont séparés d'au moins 3 mm doit être intégré au câblage fixe.

Note: câble de connexion

• Type de fil : Plus de H07RN-F ou 245 IEC66

Test de fuite gaz

Vérifiez les emplacements d'installation de l'unité extérieure.

• Vérifiez les fuites de gaz au niveau des raccordements des raccords coniques à l'aide d'un détecteur de fuite ou d'eau savonneuse.
