BRUKSANVISNING 42HQV035 CARRIER

• Plats för montering .... 3
• Skära ut ett hål och fästa monteringsplåten ...... 3
• Elarbeten 4
  • Ledningsdragningar 4
• Installera rör och dräneringsslang 5
• Fästa inomhusenheten 6
• Dränering 6

UTOMHUSENHETEN

• Plats för montering 6
• Ansluta kylmedelsrör 7

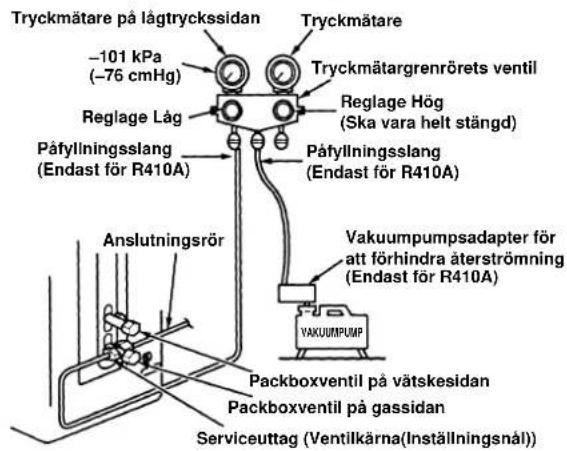

  • Evakuering 7
  • Ledningsdragningar 8

ÖVRIGT

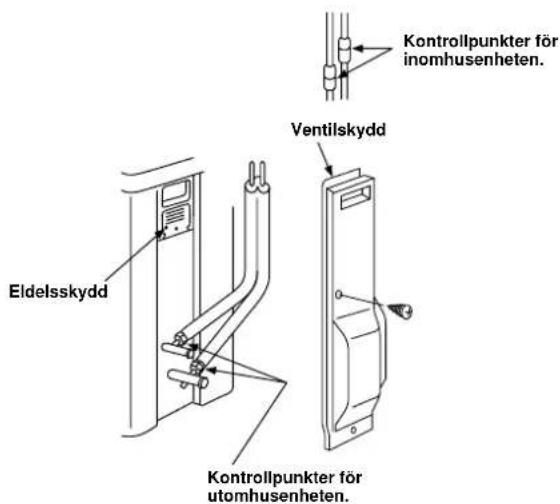

• Kontrollera gasläckor 8

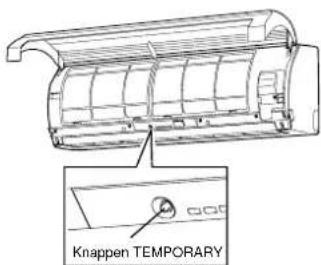

  • Testkörning 8
• Inställning av omstart 8

SISÄLLYSLUETTELO

VAROTOIMENPITEET 1

SISÄ- JA ULKOYKSIKKÖJEN ASENNUSKAAVIO ..... 2

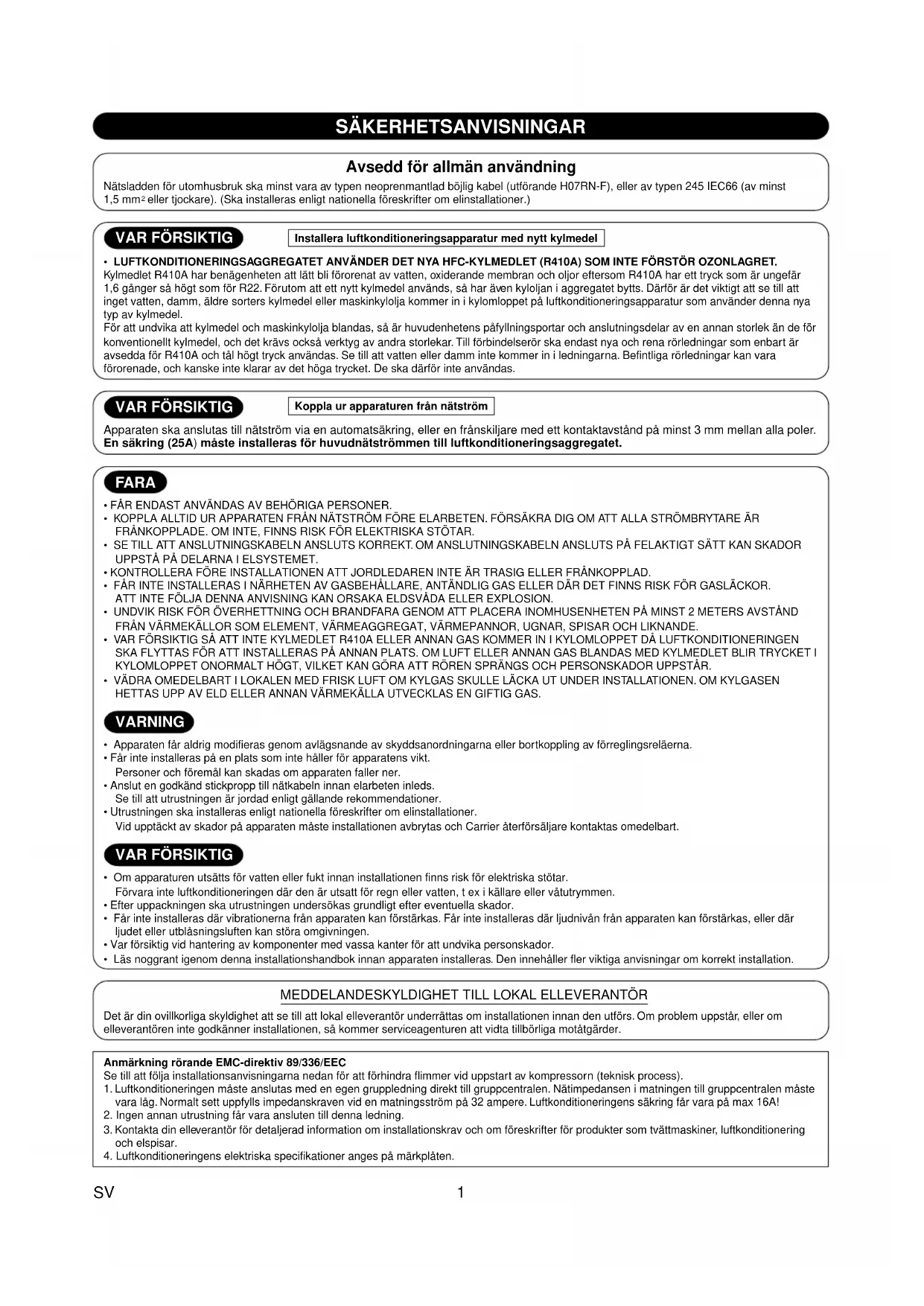

Avsedd för allmän användning

Nätsladden för utomhusbruk ska minst vara av typen neoprenmantlad böjlig kabel (utförande H07RN-F), eller av typen 245 IEC66 (av minst 1,5 mm² eller tjockare). (Ska installeras enligt nationella föreskrifter om elinstallationer.)

VAR FÖRSIKTIG

Installera luftkonditioneringsapparatur med nytt kylmedel

- LUFTKONDITIONERINGSAGGREGATET ANVÄNDER DET NYA HFC-KYLMEDLET (R410A) SOM INTE FÖRSTÖR OZONLAGRET.

Kylmedlet R410A har benägenheten att lätt bli förorenat av vatten, oxiderande membran och oljor eftersom R410A har ett tryck som är ungefär 1,6 gånger så högt som för R22. Förutom att ett nytt kylmedel används, så har även kyloljan i aggregatet bytts. Därför är det viktigt att se till att inget vatten, damm, äldre sorters kylmedel eller maskinkylolja kommer in i kylomloppet på luftkonditioneringsapparatur som använder denna nya typ av kylmedel.

För att undvika att kylmedel och maskinkylolja blandas, så är huvudenhetens påfyllningsportar och anslutningsdelar av en annan storlek än de för konventionellt kylmedel, och det krävs också verktyg av andra storlekar. Till förbindelserör ska endast nya och rena rörledningar som enbart är avsedda för R410A och tål högt tryck användas. Se till att vatten eller damm inte kommer in i ledningarna. Befintliga rörledningar kan vara förorenade, och kanske inte klarar av det höga trycket. De ska därför inte användas.

VAR FÖRSIKTIG

Koppla ur apparaturen från nätström

Apparaten ska anslutas till nätström via en automatsäkring, eller en fränskiljare med ett kontaktavständ på minst 3 mm mellan alla poler. En säkring (25A) måste installeras för huvudnätströmmen till luftkonditioneringsaggregatet.

FARA

- Apparaten får aldrig modifieras genom avlägsnande av skyddsanordningarna eller bortkoppling av förreglingsreläerna.

- Får inte installeras på en plats som inte håller för apparatens vikt. Personer och föremål kan skadas om apparaten faller ner.

- Anslut en godkänd stickpropp till nätkabeln innan elarbeten inleds. Se till att utrustningen är jordad enligt gällande rekommendationer

- Utrustningen ska installeras enligt nationella föreskrifter om elinstallationer. Vid upptäckt av skador på apparaten måste installationen avbrytas och Carrier återförsäljare kontaktas omedelbart.

VAR FÖRSIKTIG

- Om apparaturen utsätts för vatten eller fukt innan installationen finns risk för elektriska stötar.

Förvara inte luftkonditioneringen där den är utsatt för regn eller vatten, t ex i källare eller våtutrymmen.

- Efter uppackningen ska utrustningen undersökas grundligt efter eventuella skador.

- Får inte installeras där vibrationerna från apparaten kan förstärkas. Får inte installeras där ljudnivån från apparaten kan förstärkas, eller där ljudet eller utblåsningsluften kan störa omgivningen.

- Var försiktig vid hantering av komponenter med vassa kanter för att undvika personskador.

- Läs noggrant igenom denna installationshandbok innan apparaten installeras. Den innehåller fler viktiga anvisningar om korrekt installation.

MEDDELANDESKYLDIGHET TILL LOKAL ELLEVERANTÖR

Det är din ovillkorliga skyldighet att se till att lokal elleverantör underrättas om installationen innan den utförs. Om problem uppstår, eller om elleverantören inte godkänner installationen, så kommer serviceagenturen att vidta tillbörliga motåtgärder.

Anmärkning rörande EMC-direktiv 89/336/EEC

Se till att följa installationsanvisningarna nedan för att förhindra flimmer vid uppstart av kompressorn (teknisk process).

1. Luftkonditioneringen måste anslutas med en egen gruppledning direkt till gruppcentralen. Nätimpedansen i matningen till gruppcentralen måste vara låg. Normalt sett uppfylls impedanskraven vid en matningsström på 32 ampere. Luftkonditioneringens säkring får vara på max 16A!

2. Ingen annan utrustning får vara ansluten till denna ledning.

3. Kontakta din elleverantör för detaljerad information om installationskrav och om föreskrifter för produkter som tvättmaskiner, luftkonditionering och elspisar.

4. Luftkonditioneringens elektriska specifikationer anges på märkplåten.

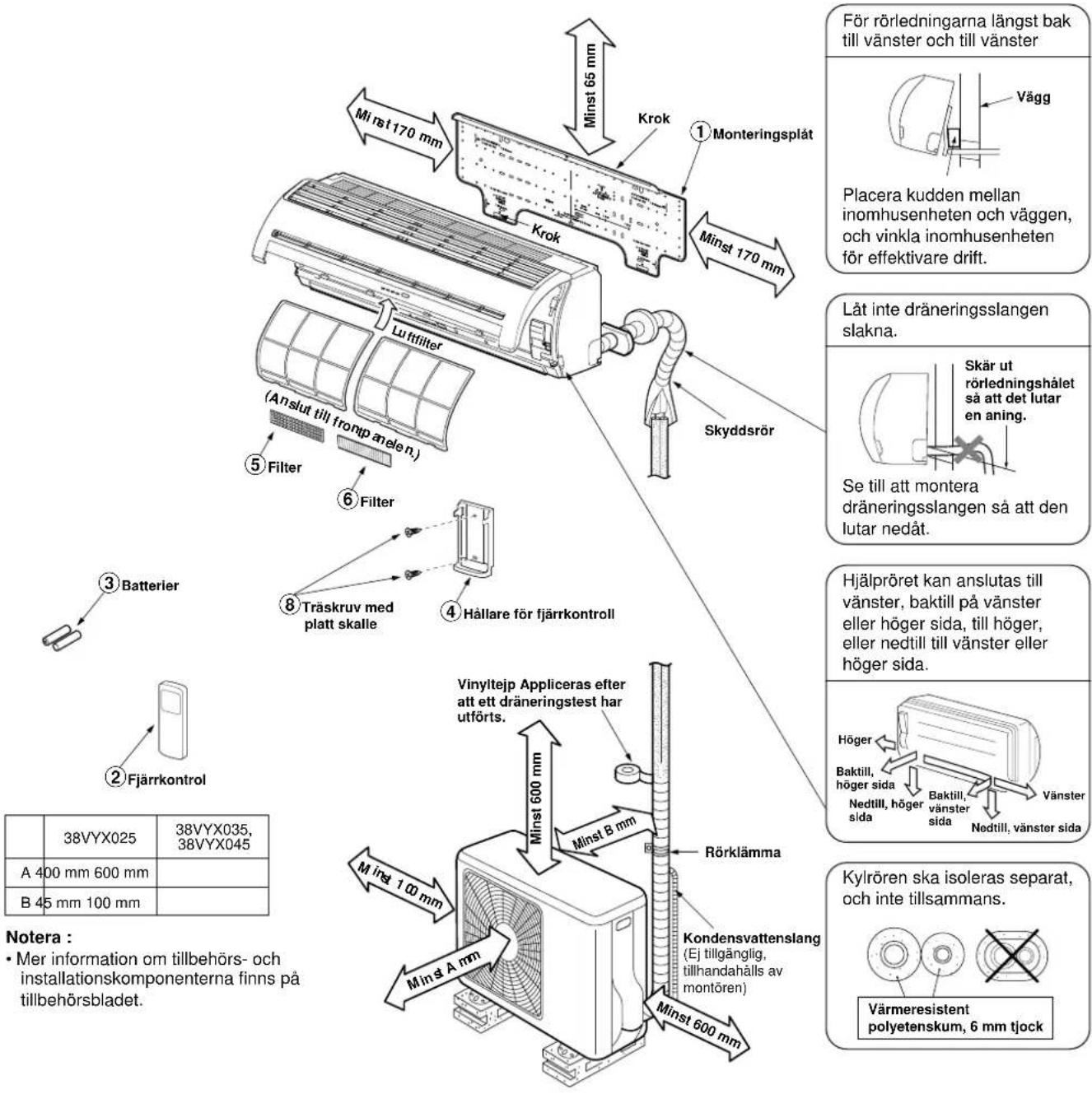

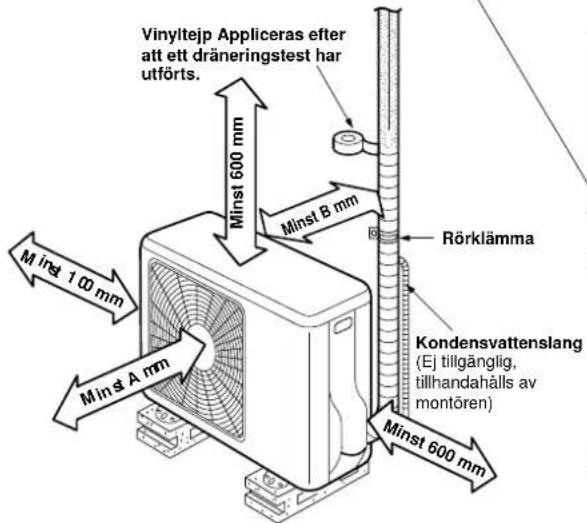

INSTALLATIONSSCHEMA FÖR INOMHUS- OCH UTOMHUSENHETEN

Mär st 170 mm Krok Minst 65 mm Monteringsplåt För rörledningarna längst bak till vänster och till vänster Placera kudden mellan inomhusenheten och väggen, och vinkla inomhusenheten för effektivare drift. Låt inte dräneringsslangen slakna. Skär ut rörledningshålet så att det lutar en aning. Se till att montera dräneringsslangen så att den lutar nedåt. Hjälpröret kan anslutas till vänster, baktill på vänster eller höger sida, till höger, eller nedtil till vänster eller höger sida. Höger Baktill, höger sida Nedtil, höger Vänster Nedtil, vänster sida Kylrören ska isoleras separat, och inte tillsammans. Värmeresistent polyetenskum, 6 mm tjock Minst 600 mm Rörklämma Kondensvattenslang (Ej tillgånglig, tillhandahålls av montören) Minst 600 mm Minst 100 mm Minst A mm Minst B mm Minst 600 mm Träskruv med platt skalle Filter Filter Lufffilter (Anslut till frontp anelen.) ⑤ Filter ⑥ Filter ⑧ Träskruv med platt skalle ③ Batterier ② Fjärrkontrol 38VYX025 38VYX035, 38VYX045 A 400 mm 600 mm B 45 mm 100 mm Notera : • Mer information om tillbehörs- och installationskomponenterna finns på tillbehörsbladet.

	38VYX025	38VYX035, 38VYX045
A 400 mm 600 mm
B 45 mm 100 mm

Notera :

- Mer information om tillbehörs- och installationskomponenterna finns på tillbehörsbladet.

Vinyltejp Appliceras efter att ett dräneringstest har utförts. Minst 600 mm Minst 8 mm Rörklämma Kondensvattenslang (Ej tillgänglig, tillhandahålls av montören) Minst 100 mm Minst 4 mm Minst 600 mm

Kylrören ska isoleras separat, och inte tillsammans.

Värmeresistent polyetenskum, 6 mm tjock

Valfria installationskomponenter

Reservd elskod	Komponentnamn	Antal
A	KylrörVätskesida : ∅6,35 mmGassida : ∅9,52 mm(42HQV025, 42HQV035) : ∅12,70 mm(42HQV045)	En av varje
B	Rörisoleringsmaterial(polyetenskum, 6 mm tjockt)	1
C	Fyllnadsmassa, PVC-tejp	En av varje

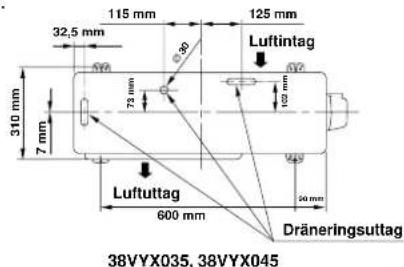

Fästskruvsarrangemang för utomhusenheten

• Fäst utomhusenheten med fästskruvar och muttrar om det är sannolikt att enheten kommer att utsättas för kraftig blåst.
• Använd ∅8 mm eller ∅10 mm ankarbultar och muttrar.
• Om det är önskvärt att dränera avfrostningsvattnet ska en dräneringsnippel (nr.⑨) och en vattentät käpa (nr.⑩) fästas vid utomhusenhetens bottenplatta innan den monteras.

500 mm 97 mm LuftIntag 275 mm 60 mm Luftuttag Dräneringsuttag 38VYX025

115 mm 32,5 mm 310 mm 7 mm 320 mm 75 mm Luftintag 125 mm 105 mm 600 mm Dräneringsuttag 38VYX035, 38VYX045

INOMHUSENHETEN

Plats för montering

• En plats som medger de ytor kring inomhusenheten som visasi diagrammet.
• Det får inte finnas några blockeringar eller hinder för luftintaget eller -utblåset på platsen.
• Det ska vara enkelt att montera rörledningarna till utomhusenheten från platsen.
• Det måste finnas utrymme för att öppna frontpanelen.
• Inomhusenheten ska monteras så att dess övre kant befinner sig minst 2 meter från golvet. Ingenting ska placeras ovanpå inomhusenheten.

VAR FÖRSIKTIG

• Inomhusenhetens fjärrkontrollssensor får inte utsättas för direkt solljus.
• Mikroprocessorn i inomhusenheten får inte befinna sig för nära källor till RF-störningar.
  (Se ägarens bruksanvisning för detaljerad information.)

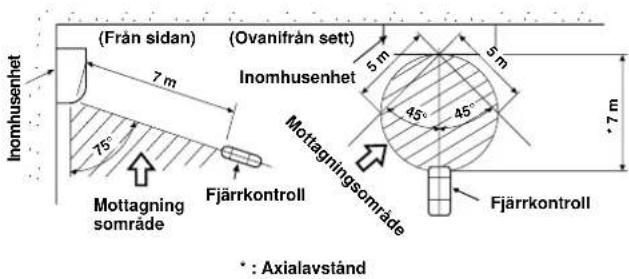

Fjärrkontroll

• Utse en plats fri från sådana hinder som kan blockera signalen från inomhusenheten (t ex draperier).
• Fjärrkontrollen ska inte monteras på en plats där den utsätts för direkt solljus, eller i närheten av värmekälla (t ex en spis).
• Fjärkontrollen ska vara på minst 1 meters avstånd från närmaste TV eller ljudanläggning. (Detta är nödvändigt för att undvika störningar på bild eller ljud.)
• Fjärrkontrollens placering ska avgöras enligt nedanstående illustration.

(Från sidan) 7 m (Inomhusenhet) (Ovanifrån sett) 5 m Inomhusenhet 7 m Mottagning sområde Fjärrkontroll 45° 45° Mottagningsområde Fjärrkontroll * : Axialavständ

Skära ut ett hål och fästa monteringsplåten

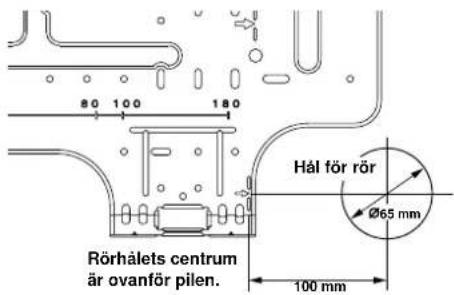

Skära ut ett hål

Avser montering av kylrören på baksidan.

80 100 180 Rörhålets centrum är ovanför pilen. Hål för rör Ø65 mm 100 mm

1. Efter att ha bestämt rörhålets position på monteringsplåten (→), ska hålet för röret borras (∅65 mm) med en lätt nedåtlutning mot utomhussidan.

OBS!

- Vid borrning genom väggar med putsnät, trådnät, metallplåt eller dylikt, skall en borrjigg (säljs separat) användas.

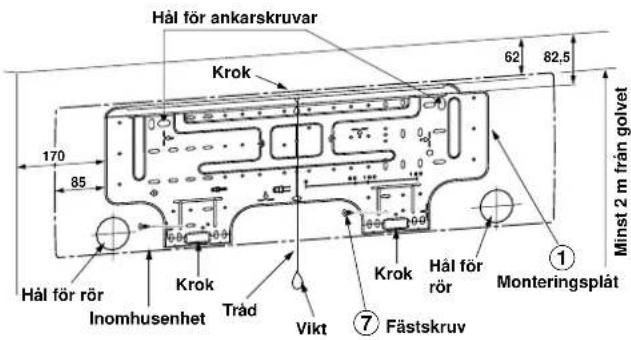

Fästa monteringsplåten

Hål för ankarskruvar Krok 62 82,5 170 85 Hål för rör Inomhusenhet Krok Tråd Vikt ⑦ Fästskruv Krok Hål för rör Monteringsplåt ① Minst 2 m från golvet

Direkt montering av monteringsplåten på väggen

1. Skruva fast monteringspläten ordentligt på väggen både upptill och nertill så att det går att haka fast inomhusenheten.
2. Använd ankarskruvhålen enligt figuren nedan för att fästa monteringsplåten i en betorgvägg.
   3.Monteringsplåten ska skruvas fast horisontellt i väggen.

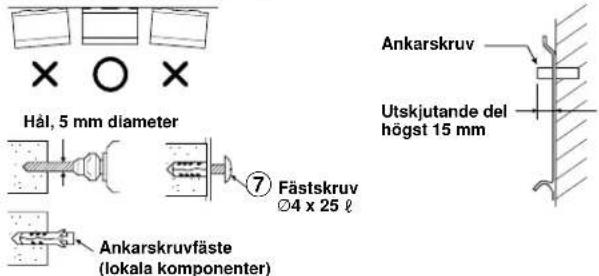

VAR FÖRSIKTIG

Ankarskruvhålen får inte användas då monteringsplåten skruvas fast med fästskruv. Annars kan aggregatet ramla ner och orsaka såväl kroppsliga som materiella skador.

Monteringsplåt (Monteras i horisontell inriktning.)

Hål, 5 mm diameter ⑦ Fästskruv Ø4 x 25 ℓ Ankarskruv Utskjutande del högst 15 mm Ankarskruvfäste (lokala komponenter)

VAR FÖRSIKTIG

Om aggregatet inte monteras fast ordentligt finns risk för materiella och personskador om aggregatet faller ner.

• Vid montage på blockvägg, tegelvägg, betongvägg eller liknande, ska hål med 5 mm diameter göras i väggen.
• Ankaren för passande fästskruvar (nr. ⑦) ska monteras.

OBS!

- Monteringsplattan ska göras fast ordentligt i alla fyra hörn samt i underdelen med 4 - 6 fästskruvar.

Elarbeten

1. Matarspänningen i det försörjande elnätet måste stämma överens med luftkonditioneringens märkspänning.
2. Vidta nödvändiga åtgärder för att förbereda strömförsörjningskällan för exklusiv användning med luftkonditioneringen.

OBS!

• Typ av ledningskabel : Över H07RN-F eller 245 IEC66

VAR FÖRSIKTIG

- Apparaten kan anslutas till gruppcentralen på något av föliande två sätt.

(1) Anslutning till nätspänning:
Fast installation via frånskiljare eller automatsäkring som bryter kontakten mellan alla poler, med ett kontaktavständ på minst 3 mm. De automatsäkringar, frånskiljare eller strömbrytare som används måste vara av godkänd standard.
(2) Anslutning med stickpropp:
Anslut en stickpropp till nätsladden och koppla in den i vägguttaget. Nätsladden och stickproppen måste vara godkända för installationen.

OBS!

- Ledningsdragningarna ska medge generös ledningskapacitet.

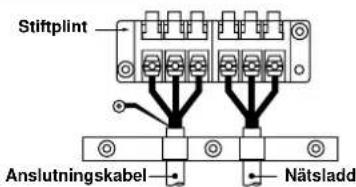

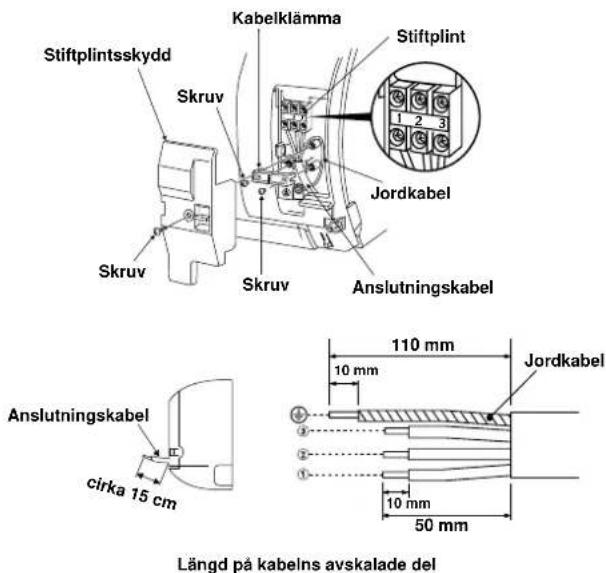

Ledningsdragningar

Det går bra att dra anslutningskabeln utan att ta bort frontpanelen.

1. Ta bort grillen på framsidan. Öppna grillen, vinkla den uppåt och dra den sedan mot dig.
   2.Ta bort kabelklämman och skyddet för stiftplinten.
2. För in anslutningskabeln (av lokal standard) genom rörhålet i väggen.
3. Ta ut anslutningskabeln ur kabelskåran på bakpanelen så att den sticker ut cirka 15 cm från framsidan.
4. För in anslutningskabeln hela vägen i stiftplinten och skruva fast den ordentligt.
   6.Vridmoment : 1,2 N·m (0,12 kgf·m)
   7.Fäst anslutningskabeln på plats med kabelklämman.
5. Sätt tillbaka skyddet över stiftplinten, den bakre plattans bussning och grillen på inomhusenheten.

VAR FÖRSIKTIG

• Se till att följa kopplingsschemat på frontpanelens insida.
• Kontrollera situationen med lokala sladdar samt eventuella specifika dragningsföreskrifter eller begränsningar.
• Se till att följa kopplingsschemat på frontpanelens insida.
• Kontrollera situationen med lokala sladdar samt eventuella specifika dragningsföreskrifter eller begränsningar.

• Använd endast fåtrådiga ledare.
  • Typ av ledningskabel : H07RN-F eller mer

Sätta fast luftintagsgrillen på inomhusenheten

- Följ instruktionerna ovan för borttagning av grillen, fast baklänges.

Installera rör och dräneringsslang

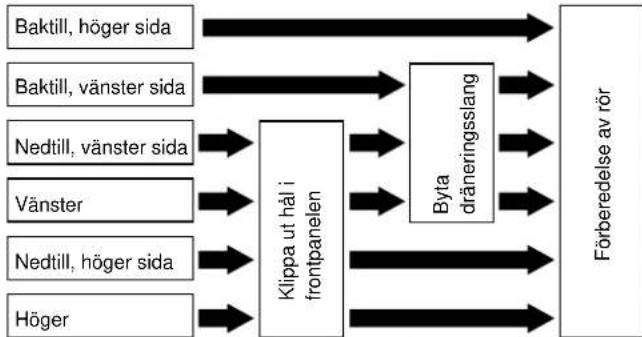

Isolering av rörledningar och dräneringsslang

* Eftersom fukt kan orsaka tekniska problem ska båda rörledningarna isoleras. (Som isoleringsmaterial används polyetenskum.)

1. Klippa ut hål i frontpanelen

Använd avbitartång. Klipp ut ett hål på vänster eller höger sida av frontpanelen för anslutning från vänster respektive höger. Om anslutningen ska ske längst ner till vänster eller längst ner till höger klipper du ut hålet där.

2. Byta dräneringsslang

Vid röranslutning från vänster, vänster undersida och vänster bak måste dräneringsslangen och dräneringslocket bytas.

Ta bort dräneringslocket

Fatta dräneringslocket med en nältång och dra utåt.

För med ett bestämt tryck in anslutningsdelen av dräneringsslangen tills den när ett värmeisoleringselement.

Värmeisoleringselement Dräneringsslang

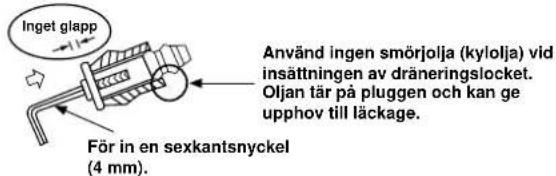

Fästa dräneringslocket

1) För in en sexkantsnyckel (4 mm) i ett centrumhuvud.

4 mm

2) För in dräneringslocket ordentligt.

Inget glapp För in en sexkantsnyckel (4 mm) Använd ingen smörjolja (kylolja) vid insättningen av dräneringslocket. Oljan tär på pluggen och kan ge upphov till läckage.

VAR FÖRSIKTIG

Var noga med att sätta dräneringsslangen och dräneringslocket ordentligt på plats, annars kan vattenläckage uppstå.

Röranslutning på höger eller vänster sida

- Efter att ha ristat in hålens konturer i frontpanelen med kniv eller ritsverktyg, klipps hålen ut med avbitartång eller likvärdigt.

Hàl

Röranslutning på undersidan till höger eller vänster

- Efter att ha ristat in hålens konturer i frontpanelen med kniv eller ritsverktyg, klipps hålen ut med avbitartång eller likvärdigt.

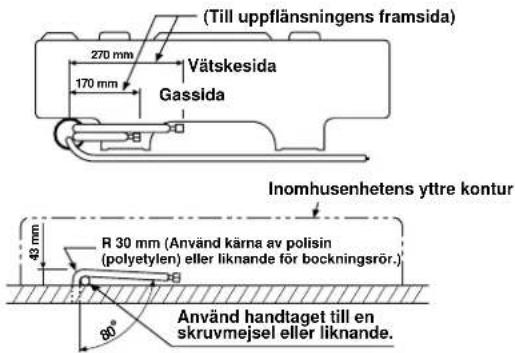

Vänsteranslutning av rörledning

Böj anslutningsröret så att det löper mindre än 43 mm ovanför väggytan. Om anslutningsröret löper mer än 43 mm ovanför väggytan kan inomhusenhetens fästning på väggen bli instabil. Se till att använda en bockningsfjäder för bockning av anslutningsröret. Annars finns risk för att röret krossas.

Bocka anslutningsröret med en bockningsradie på 30 mm.

Ansluta röret efter att enheten monterats (se figuren)

(Till uppflänsningens framsida) 270 mm Vätskesida 170 mm Gassida Inomhusenhetens yttre kontur 43 mm R 30 mm (Använd kärna av polisin (polyetylen) eller liknande för bockningsrör.) 80° Använd handtaget till en skruvmejsel eller liknande.

OBS!

Om röret bockas felaktigt kan det göra att inomhusenhetens fästning på väggen blir instabil.

Efter att anslutningsröret har förts igenom rörhålet ska anslutningsröret anslutas till hjälprören och tejpas samman.

VAR FÖRSIKTIG

- De två hjälprören och anslutningskabeln ska bindas tätt samman med tvärbunden tygtejp. Om rören är anslutna till vänster eller baktill till vänster ska enbart de två hjälprören tejpas med tvärbunden tygtejp.

Inomhusenhet Hjälprör Anslutningskabel Monteringsplåt

• Var noga med att organisera rören så att inget rör sticker ut ur inomhusenhetens bakre platta.
• Anslut omsorgsfullt hjälprören till anslutningsrören och skär isoleringstejpen som är virad runt anslutningsröret för att undvika dubbeltejpning vid skarven. Försegla skarven med vinyltejp e d.
• Eftersom fukt kan orsaka tekniska problem ska båda rörledningarna isoleras. (Som isoleringsmaterial används polyetenskum.)
• laktta försiktighet vid bockning av rör så att röret inte krossas.

Fästa inomhusenheten

1. För röret genom hålet i väggen och haka upp inomhusenheten på monteringsplåtens övre hakar.
2. Sväng inomhusenheten till vänster och höger för att kontrollera att den sitter ordenligt fast på monteringspläten.
3. Tryck fast inomhusenheten mot väggen och haka fast den i monteringsplåtens nedre del. Dra inomhusenheten i riktning mot dig för att kontrollera att den sitter ordenligt fast på monteringsplåten.

Haka fast här. Monteringsplåt Krok

Tryck (haka loss)

- Dra inomhusenheten mot dig medan du trycker uppåt på dess botten enligt bilden, för att ta bort inomhusenheten från monteringsplåten.

TryckTryck

Dränering

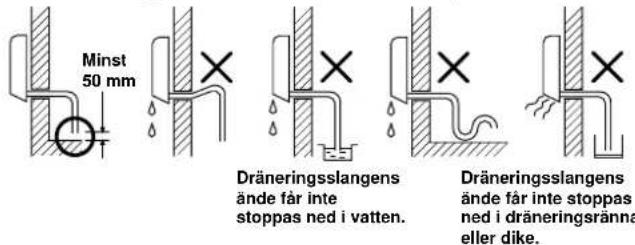

1. Se till att dräneringsslangen har nedätlutning.

OBS!

- Hålet på utomhussidan ska ha en viss nedåtlutning.

Dräneringsslangen fár inte ha någon uppåtlutande del.

Minst 50 mm Dräneringsslangens ände får inte stoppas ned i vatten. Dräneringsslangens ände får inte stoppas ned i dräneringsränna eller dike.

1. Vattnet ska ledas ned i kondensvattenskålen. Se till att vattnet dräneras till en plats utomhus.
2. Vid anslutning av kondensvattenslang för dränering ska anslutningen isoleras med ett skyddsrör enligt bilden.

Skyddsrör Dräneringsslang Inomhussidan Kondensvattenslang

VAR FÖRSIKTIG

Se till att dräneringsröret placeras så att apparaten dräneras korrekt. Felaktig dränering kan medföra kondensdropp.

Luftkonditioneringsaggregatet är strukturerat för att dränera det kondensvatten som bildas på inomhusenhetens baksida till dräneringstråget. Därför får nätsladden och andra delar inte installeras ovanför dräneringsrännan.

Vägg Dränering sränna Plats för rör

UTOMHUSENHETEN

Plats för montering

• En plats som medger de ytor kring inomhusenheten som visasi diagrammet.
• Platsen skall kunna bära upp utomhusenhetens vikt och ska inte förstärka ljudnivån och vibrationerna från enheten.
• Platsen ska även vara sådan att driftsljud och utblåsluft inte stör omgivningen.
• Platsen ska ej heller vara utsatt för kraftig blåst.
• Får inte installeras i närheten av gasbehållare, antändlig gas eller där det finns risk för gasläckor.
• Se även till att enheten inte blockerar framkomligheten där den står.
• Om utomhusenheten ska installeras upphöjd från mark-/golvnivån, se då till att dess fötter är ordentligt fastsatta.
• Tillåten längd för anslutningsröret är upp till 10 m för 38VYX025 och 15 m för 38VYX035. 38VYX045.
• Tillåten höjd är upp till 8 m för 38VYX025, och 10 m för 38VYX035, 38VYX045.
• Se till att platsen är sådan att dräneringsvattnet inte förorsakar några problem.

VAR FÖRSIKTIG

1. Montera utomhusenheten så att det inte finns några hinder framför luftutblåset.
   2.Installera en trumma eller ett vindskydd för att säkerställa att fläkten kan arbeta normalt då utomhusenheten monteras där den alltid utsätts för kraftig blåst (t.ex. vid kusten eller en hög byggnad).
2. Där det är extremt blåsigt ska enheten installeras så att vinden inte alls kommer åt den.
3. Installation på följande platser kan medföra problem. Installera inte enheten på sådana platser.

- En plats full av maskinolja

- Platser med riklig salthalt, t.ex. vid kusten

- Platser med sulfidångor

- Platser där vågor med hög frekvens kan förväntas, t.ex. i närheten av ljudutrustning, svetsmaskiner och medicinsk utrustning

Kraftig blåst

Ansluta kylmedelsrör Evakuering

Uppflänsning

1. Skär röret med en röravskärare.

1. För in en flänsmutter i röret och flänsa upp det.

- Projektionsmån för uppflänsning : A (Enhet : mm)

Styv (grepptyp)

Yttre diam. för kopparrör bruksverktyg	R410A bruksverktyg	Konventionellt
6,35 0 till 0,5 1,0 till 1,5
9,52 0 till 0,5 1,0 till 1,5
12,70 0 till 0,5 1,0 till 1,5

Imperial (slags vingmutter)

Yttre diam. för kopparrör	R410A
6,35	1,5 till 2,0
9,52	1,5 till 2,0
12,70	2,0 till 2,5

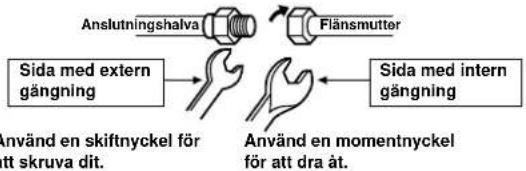

Skruva åt anslutningen

Rikta in mitten på anslutningsrören och dra åt flänsmuttern så längt som möjligt med fingrarna. Dra därefter åt muttern med en skiftnyckel och skruvnyckel enligt bilden.

VAR FÖRSIKTIG

- Anlägg inte för kraftigt vridmoment. Annars finns risk för att muttern brister.

(Enhet : N·m)

Yttre diam. för kopparrör	Vridmoment
∅6,35 mm	16 till 18 (1,6 till 1,8 kgf·m)
∅9,52 mm	30 till 42 (3,0 till 4,2 kgf·m)
∅12,70 mm	50 till 62 (5,0 till 6,2 kgf·m)

- Vridmoment för uppflänsade röranslutningar

Driftstrycket för R410A är högre än för R22 (C:a 1,6 ggr.). Därför är det nödvändigt att dra åt de uppflånsade anslutningssektionerna (som ansluter inomhusenheten till utomhusenheten) till specifierat vridmoment. Felaktiga anslutningar orsakar inte bara gasläckor, utan skadar också kylomloppet.

Flänsning på inomhusenhetens sida Flänsning på utomhusenhetens sida

Forma rör

1. Så här formar du rören Forma rören längs med den präglade linjen på utomhusenheten.

2. Så här ska rören positioneras Arrangera kanterna på rören så att de befinner sig på 85 mm avständ från den präglade linjen.

Präglad linje

Det går bra att genomföra luftspolning direkt efter att rören har anslutits till inomhusenheten.

LUFTSPOLNING

Evakuera luften i anslutningsrören och inomhusenheten med hjälp av en vakuumpump. Använd inte kylmedlet i utomhusenheten. Se vakuumpumpens användarhandbok för ytterligare information.

Hantering av vakuumpump

Se till att använda en vakuumpump som förhindrar återströmning, så att oljan inuti pumpen inte byter riktning och flödar in i luftkonditioneringens rör när pumpen stannar.

(Om oljan i vakuumpumpen tränger in i luftkonditioneringen som använder kylmedlet R410A, kan det uppstå problem i kylomloppet.)

1. Anslut påfyllningsslangen från tryckmätargrenrörets ventil, till packboxventilen på gassidan.

2. Anslut påfyllningsslangen till kopplingen på vakuumpumpen.

3. Ställ reglaget på lägtryckssidan för ventilen på tryckmätargrenröret till fullständigt öppet läge.

4. Sätt igång vakuumpumpen för att börja luftevakuera. Om rörledningarnas längd är 20 meter ska evakueringen pågå i cirka 15 minuter. (15 minuter för 20 meter) (med en antagen pumpkapacitet på 27 liter per minut.) Bekräfta därefter att tryckvärdet är -101 kPa (-76 cmHg).

5. Stäng ventilreglaget på lågtryckssidan för tryckmätargrenröret.

6. Ställ ventilskafet i packboxventilerna för såväl gas- som vätskesidan, på fullständigt öppet läge.

7. Ta bort påfyllningsslangen från serviceuttaget.

8.Se till att ventilhattarna sitter ordentligt fast.

Tryckmätare på lågtryckssidan -101 kPa (-76 cmHg) Reglage Låg Påfyllningsslang (Endast för R410A) Anslutningsrör Tryckmätare Tryckmätargrenrörets ventil Reglage Hög (Ska vara helt stängd) Påfyllningsslang (Endast för R410A) Vakuumpumpsadapter för att förhindra återströmning (Endast för R410A) VAKUUMPUMP Packboxventil på vätskesidan Packboxventil på gassidan Serviceuttag (Ventilkärna(Inställningsnål))

VAR FÖRSIKTIG

- IAKTTA ALLTID FÖLJANDE 4 PUNKTER VID RÖRARBETEN.

(1) Avlägsna damm och fukt (inuti anslutningsrören).
(2) Anslutningen ska vara tajt (mellan rören och apparaten).
(3) Evakuera luften i anslutningsrören med VAKUUMPUMP.
(4) Kontrollera gasläckor (anslutningspunkter).

Säkerhetsföreskrifter vid hantering av packboxventiler

• Öppna ventilskaftet hela vägen ut men försök inte föra det förbi stopparen.
• Dra åt ventilskaftets hatt med det vridmoment som anges i följande tabell:

Gassida 50 till 62 N·m(∅12,70 mm) (5,0 till 6,2 kgf·m)
Gassida 30 till 42 N·m(∅9,52 mm) (3,0 till 4,2 kgf·m)
Våtskesida 16 till 18 N·m(∅6,35 mm) (1,6 till 1,8 kgf·m)
Serviceuttag	9 till 10 N·m(0,9 till 1,0 kgf·m)

Ledningsdragningar

1. Ta bort ventilskyddet från utomhusenheten.
2. Anslut anslutningskabeln till stiftplinten så att specifikationerna på stiftplintarna på inomhus- och utomhusenheten stämmer överens med varandra.
3. Slå en ögla på anslutningskabeln till utomhusenhetens stiftplint enligt installationsschemat för inomhus- och utomhusenheten, för att förhindra att det kommer in vatten i utomhusenheten.
4. Isolera de oanvända kablarna (ledarna) så att inget vatten tränger in utomhusenheten. Dra dem så att de inte rör vid några strömförande delar eller metalldelar.

Längd på kabelns avskalade del

Modell 42HQV025	42HQV035, 42HQV045
Strömkälla 50/60Hz, 220 – 240 V enfas
Maximal belastningsström 8A	11A
Märkvärden för kontaktdosa och säkring	25A
Nätsladd	H07RN-F eller 245 IEC66 (1,5 mm2 eller mer)

VAR FÖRSIKTIG

• Felaktig ledningsdragning kan ge upphov till skadade och utbrända eldelar.
• Följ alltid lokala föreskrifter avseende kabeldragning, och i synnerhet avseende kabeln från inomhusenheten till utomhusenheten (kabelns storlek, dragningsmetod etc.).
• Alla kablar måste göras fast ordentligt.
• Denna säkring (25A) måste installeras för huvudnätströmmen till luftkonditioneringsaggregatet.
• Felaktig eller ofullständig kabeldragning kommer att orsaka antändning eller rök.
• Vidta nödvändiga åtgårder för att förbereda strömförsörjningskällan för exklusiv användning med luftkonditioneringen.
• Denna produkt kan även anslutas till huvudnätström. Anslutning till nätspänning: Tillse fast installation via frånskiljare som bryter kontakten mellan alla poler, med ett kontaktavständ på minst 3 mm.

- Typ av ledningskabel : Över H07RN-F eller 245 IEC66

ÖVRIGT

Kontrollera gasläckor

Kontrollpunkter för inomhusenheten. Ventilskydd Eldelsskydd Kontrollpunkter för utomhusenheten.

• Kontrollera flänsmutteranslutningarna efter gasläckor med en detektor för gasläckor eller med tvållösning.

Testkörning

För att slå på läget TEST RUN (COOL) trycker du på knappen TEMPORARY i 10 sekunder. (Ett kort pip kommer att höras.)

Inställning av omstart

Luftkonditioneringsaggregatet är så konstruerat att det kan starta automatiskt efter strömavbrott, i samma driftsläge som före strömavbrottet.

Information

Produkten levererades med funktionen Automatisk omstart avstängd. Slå på den vid behov.

Ställa in automatisk omstart

• Tryck och håll ner knappen TEMPORARY i cirka 3 sekunder. Efter 3 sekunder piper apparaten för att indikera att funktionen automatisk omstarta har valts.
• Följ anvisningarna i avsnittet Funktionen automatisk omstart i Ågarens bruksanvisning för att stänga av funktionen.

VAROTOIMENPITEET
