KÄYTTÖOHJE 42ADF035 CARRIER

Kylmänesteputkien liittäminen 3

Tyhjentäminen 3

Johtoliitännät.... 4

MUUT

Kaasuvuototesti 4

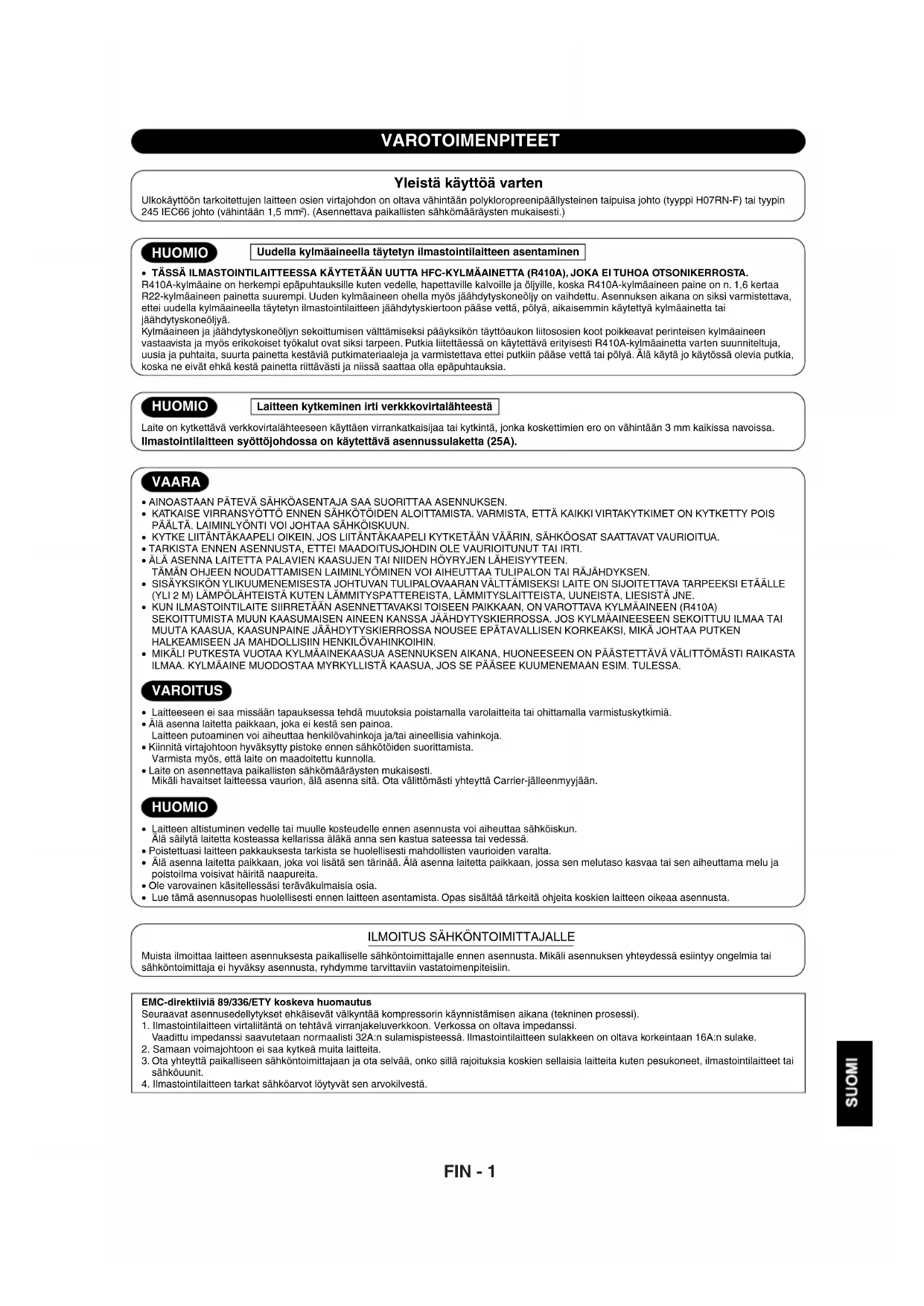

Yleistä käyttöä varten

Ulkokäyttöön tarkoitettujen laitteen osien virtajohdon on oltava vähintään polykloropreenipällysteinen taipuisa johto (tyyppi H07RN-F) tai tyypin 245 IEC66 johto (vähintään 1,5 mm²). (Asennettava paikallisten sähkömääräysten mukaisesti.)

HUOMIO

Uudella kylmäaineella täytetyn ilmastointilaitteen asentaminen

- TÄSSÄ ILMASTOINTILAITTEESSA KÄYTETÄÄN UUTTA HFC-KYLMÄAINETTA (R410A), JOKA EI TUHOA OTSONIKERROSTA.

R410A-kylmäaine on herkempi epäpuhtauksille kuten vedelle, hapettaville kalvoille ja öljyille, koska R410A-kylmäaineen paine on n. 1,6 kertaa R22-kylmäaineen painetta suurempi. Uuden kylmäaineen ohella myös jähdytyskoneöljy on valhdettu. Asennuksen aikana on siksi varmistettava, ettei uudella kylmäaineella täytetyn ilmastointilaitteen jähdytyskiertoon pääse vettä, pölyä, aikaisemmin käytettyä kylmäainetta tai jähdytyskoneöljyä.

Kylmäaineen ja jäähdytyskoneöljyn sekoittumisen välttämiseksi pääyksikön täyttöaukon liitososien koot poikkeavat perinteisen kylmäaineen vastaavista ja myös erikokoiset työkalut ovat siksi tarpeen. Putkia liitettäessä on käytettävä erityisesti R410A-kylmäainetta varten suunniteltuja, uusia ja puhtaita, suurta painetta kestäviä putkimateriaaleja ja varmistettava ettei putkiin pääse vettä tai pölyä. Älä käytä jo käytössä olevia putkia, koska ne eivät ehkä kestä painetta riittävästi ja niissä saattaa olla epäpuhtauksia.

HUOMIO

Laitteen kytkeminen irti verkkkovirtalähteestä

Laite on kytkettävä verkkovirtalähteeseen käyttäen virrankatkaisijaa tai kytkintä, jonka koskettimien ero on vähintään 3 mm kaikissa navoissa. Ilmastointilaitteen syöttöjohdossa on käytettävä asennussulaketta (25A).

VAARA

• AINOASTAAN PÄTEVÄ SÄHKÖASENTAJA SAA SUORITTAA ASENNUKSEN.
• KATKAISE VIRRANSYÖTTÖ ENNEN SÄHKÖTÖIDEN ALOITTAMISTA. VARMISTA, ETTÄ KAIKKI VIRTAKYTKIMET ON KYTKETTY POIS PÄÄLTÄ. LAIMINLYÖNTI VOI JOHTAA SÄHKÖISKUUN.
• KYTKE LIITÄNTÄKAAPELI OIKEIN. JOS LIITÄNTÄKAAPELI KYTKETÄÄN VÄÄRIN, SÄHKÖOSAT SAATTAVAT VAURIOITUA.
  • TARKISTA ENNEN ASENNUSTA, ETTEI MAADOITUSJOHDIN OLE VAURIOITUNUT TAI IRTI.
  • ÄLÄ ASENNA LAITETTA PALAVIEN KAASUJEN TAI NIIDEN HÖYRYJEN LÄHEISYYTEEN.
  TÄMÄN OHJEEN NOUDATTAMISEN LAIMINLYÖMINEN VOI AIHEUTTAA TULIPALON TAI RÄJÄHDYKSEN.
• SISÄYKSIKÖN YLIKUUMENEMISESTA JOHTUVAN TULIPALOVAARAN VÄLTTÄMISEKSI LAITE ON SIJOITETTAVA TARPEEKSI ETÄÄLLE (YLI 2 M) LÄMPÖLÄHTEISTÄ KUTEN LÄMMITYSPATTEREISTA, LÄMMITYSLAITTEISTA, UUNEISTA, LIESISTÄ JNE.
• KUN ILMASTOINTILAITE SIIRRETÄÄN ASENNETTAVAKSI TOISEEN PAIKKAAN, ON VAROTTAVA KYLMÄAINEEN (R410A)
  SEKOITTUMISTA MUUN KAASUMAISEN AINEEN KANSSA JÄÄHDYTYSKIERROSSA. JOS KYLMÄAINEESEEN SEKOITTUU ILMAA TAI MUUTA KAASUA, KAASUNPAINE JÄÄHDYTYSKIERROSSA NOUSEE EPÄTAVALLISEN KORKEAKSI, MIKÄ JOHTAA PUTKEN HALKEAMISEEN JA MAHDOLLIISIIN HENKILÖVAHINKOIHIN.
• MIKÄLI PUTKESTA VUOTAA KYLMÄAINEKAASUA ASENNUKSEN AIKANA, HUONEESEEN ON PÄÄSTETTÄVÄ VÄLITTÖMÄSTI RAIKASTA ILMAA. KYLMÄAINE MUODOSTAA MYRKYLLISTÄ KAASUA, JOS SE PÄÄSEE KUUMENEMAAN ESIM. TULESSA.

VAROITUS

• Laitteeseen ei saa missään tapauksessa tehdä muutoksia poistamalla varolaitteita tai ohittamalla varmistuskytkimiä.
• Älä asenna laitetta paikkaan, joka ei kestä sen painoa.
  Laitteen putoaminen voi aiheuttaa henkilövahinkoja ja/tai aineellisia vahinkoja.
• Kiinnitä virtajohtoon hyväksytty pistoke ennen sähkötöiden suorittamista.
  Varmista myös, että laite on maadoitettu kunnolla.
• Laite on asennettava paikallisten sähkömääräysten mukaisesti.
  Mikäli havaitset laitteessa vaurion, älä asenna sitä. Ota välittömästi yhteyttä Carrier-jälleenmyyjään.

HUOMIO

• Laitteen altistuminen vedelle tai muulle kosteudelle ennen asennusta voi aiheuttaa sähköiskun. Älä säilytä laitetta kosteassa kellarissa äläkä anna sen kastua sateessa tai vedessä.
• Poistettuasi laitteen pakkauksesta tarkista se huolellisesti mahdollisten vaurioiden varalta.
• Älä asenna laitetta paikkaan, joka voi lisätä sen tärinää. Älä asenna laitetta paikkaan, jossa sen melutaso kasvaa tai sen aiheuttama melu ja poistoilma voisivat häiritä naapureita.
• Ole varovainen käsitellessäsi teräväkulmaisia osia.
• Lue tämä asennusopas huolellisesti ennen laitteen asentamista. Opas sisältää tärkeitä ohjeita koskien laitteen oikeaa asennusta.

ILMOITUS SÄHKÖNTOIMITTAJALLE

Muista ilmoittaa laitteen asennuksesta paikalliselle sähköntoimittajalle ennen asennusta. Mikäli asennuksen yhteydessä esiintyy ongelmia tai sähköntoimittaja ei hyväksy asennusta, ryhdymme tarvittaviin vastatoimenpiteisiin.

EMC-direktiiviä 89/336/ETY koskeva huomautus

Seuraavat asennusedellytykset ehkäisevät välkyntää kompressorin käynnistämisen aikana (tekninen prosessi).

1. Ilmastointilaitteen virtaliitäntä on tehtävä virranjakeluverkkoon. Verkossa on oltava impedanssi.
   Vaadittu impedanssi saavutetaan normaalisti 32A:n sulamispisteessä. Ilmastointilaitteen sulakkeen on oltava korkeintaan 16A:n sulake.
2. Samaan voimajohtoon ei saa kytkeä muita laitteita.
3. Ota yhteyttä paikalliseen sähköntoimittajaan ja ota selvää, onko sillä rajoituksia koskien sellaisia laitteita kuten pesukoneet, ilmastointilaitteet tai sähköuunit.
4. Ilmastointilaitteen tarkat sähköarvot löytyvät sen arvokilvestä.

Lisävarusteena saatavat asennusosat

Osan nimi	Kpl
KylmänesteputkiNestepuoli : ∅6,35 mmKaasupuoli : ∅9,52 mm(38VYX025-R, 38VYX035-R)	Yksi kutakin
Putken eristysmateriaali(polyeteenivaahto, 6 mm paksuinen)	1
Kitti, PVC-teipit	Yksi kutakin

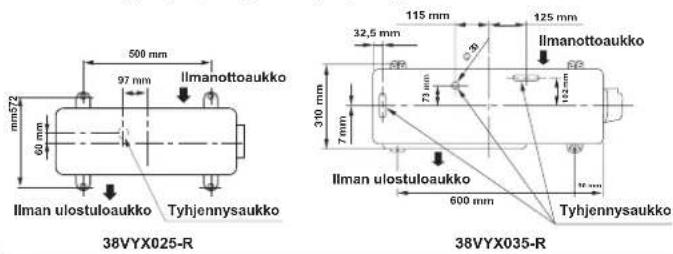

Ulkoyksikön kiinnittäminen kiinnityspulteilla

• Kiinnitä ulkoyksikkö kiinnityspulteilla ja muttereilla, jos se altistuu voimakkaalle tuulelle.
• Käytä halkaisijaltaan ∅8 mm:n tai ∅10 mm:n ankkuripultteja ja -muttereita.
• Jos laitteesta on poistettava sulatusvesi, kiinnitä tyhjennysnippa (no. 9)a vesitiivis tulppa (no. 10)ulkoyksikön pohjalevyyn ennen sen asentamista.
• Kiinnitä ulkoyksikkö kiinnityspulteilla ja muttereilla, jos se altistuu voimakkaalle tuulelle.
• Käytä halkaisijaltaan ∅8 mm:n tai ∅10 mm:n ankkuripultteja ja -muttereita.
• Jos laitteesta on poistettava sulatusvesi, kiinnitä tyhjennysnippa (no. ð)a vesitiivis tulppa (no. ðulkoyksikön pohjalevyyyn ennen sen asentamista.

38VYX025-R 38VYX035-R 115 mm 125 mm 32,5 mm 73 mm 112 mm 600 mm 60 mm 97 mm 500 mm Ilmanottoaukko Ilman ulostuloaukko Tyhjennysaukko Ilman utostuloaukko Tyhjennysaukko

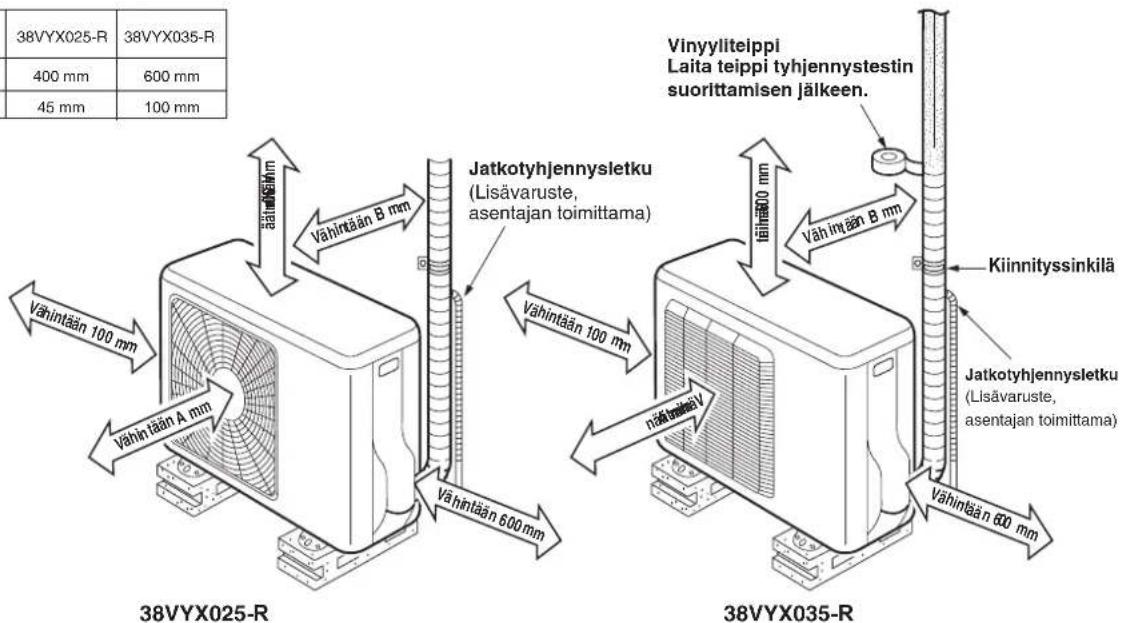

Huomautus :

- Tarvikkeiden ja laitteiston osien yksityiskohdat on kuvattu tarvikeluettelossa.

	38VYX025-R	38VYX035-R
A	400 mm	600 mm
B	45 mm	100 mm

38VYX025-R 38VYX035-R 400 mm 600 mm 45 mm 100 mm Vähintään 100 mm Vähintään A mm Vähintään 600 mm Jatkotyhjennysletku (Lisävaruste, asentajan toimittama) Vähintään 100 mm Vähintään B mm Vähintään 600 mm 38VYX025-R 38VYX035-R Vinyyliteippi Laita teippi tyhjennystestin suorittamisen jälkeen. Vähintään 100 mm Vähintään B mm Kiinnityssinkilä Jatkotyhjennysletku (Lisävaruste, asentajan toimittama) Vähintään 600 mm

Asennuspaikka

• Ulkoyksikön ympärille on asennuspaikassa jäätävä tarpeeksi vapaata tilaa asennuskaaviossa esitetyllä tavalla.
• Asennuspaikan on kestettävä ulkoyksikön paino ja se ei saa lisätä ulkoyksikön melutasoa ja tärinää.
• Asennuspaikan on oltava sellainen, etteivät laitteen käyttömelu ja poistoilma häiritse naapureita.
• Ulkoyksikkö ei saa altistua voimakkaalle tuulelle asennuspaikassaan.
• Asennuspaikan läheisyydessä ei saa olla palavan kaasun vuotoja.
• Ulkoyksikön ei pidä tukkia kulkuväylää asennuspaikassa.
• Jos ulkoyksikkö asennetaan korkealle maanpinnasta, sen jalat on kiinnitettävä.
• Yhdysputken suurin sallittu pituus on 10 m 38VYX025-R:n kohdalla ja 15 m 38VYX035-R:n kohdalla.
• Suurin sallittu korkeustaso on 8 m 38VYX025-R:n kohdalla ja 10 m 38VYX035-R:n kohdalla.
• Poistovesi ei saa aiheuttaa ongelmia asennuspaikassa.

HUOMIO

1. Asenna ulkoyksikkö siten, ettei mikään tuki ilman ulostuloaukkoa.
2. Jos ulkoyksikkö asennetaan paikkaan, jossa on jatkuvasti voimakas tuuli (esim. rannikolle tai korkean rakennuksen yläkerroksiin), puhaltimen normaali toiminta on varmistettava kanavan tai tuulensuojuksen avulla.
3. Erityisen tuulisilla alueilla ulkoyksikkö on asennettava siten, että tuuli ei pääse siihen.
4. Asennus seuraaviin paikkoihin voi aiheuttaa ongelmia. Älä asenna yksikköä tällaisiin paikkoihin.
   • Paikka, jossa on runsaasti koneöljyä.
5. Suolapitoinen paikka kuten rannikko.
   • Paikka, jossa on runsaasti sulfidia.
6. Paikka, jossa korkeataajuisten radioaaltojen syntyminen audiolaitteista, hitsausmuuntajista tai lääketieteellisistä laitteista on todennäköistä.

Kylmänesteputkien liittäminen Tyhjentäminen

Liittäminen kaulusliitoksella

1.Katkaise putki putkenkatkaisimella.

1. Laita kaulusmutteri putkeen ja liitä putki kaulusliitoksella.

- Ulkonemavara kaulusliitännöissä : A (Yksikkö : mm)

Jäykkä (kytkintyyppi)

Kupariputken ulkohalkaisija käytetty käytetty	R410A-työkalua	Tavallista työkalua
6,35 0 - 0,5 1,0 - 1,5
9,52 0 - 0,5 1,0 - 1,5

Imperiaalinen (siipimutterityyppi)

Kupariputken ulkohalkaisija R410A
6,35 1,5 - 2,0
9,52 1,5 - 2,0

Liitännän kiristäminen

Kohdista yhdysputkien keskikohdat toisiinsa ja kiristä kaulusmutteri mahdollisimman tiukalle sormin. Kiristä sitten mutteri mutteri- ja momenttiavaimella kuvassa osoitetulla tavalla.

Käytä kiinnittämiseen mutterlavainta.
Käytä kiristämiseen momenttlavainta.

HUOMIO

Äl äkirstä mutteria liikaa. Muussa tapauksessa mutteri saattaa murtua olosuhteista riippuen.

(Yksikkö : N·m)

Kupariputken ulkohalkaisija Kirstysmomentti
∅6,35 mm 16 - 18 (1,6 -	1,8 kgf·m)
∅9,52 mm 30 - 42 (3,0 -	4,2 kgf·m)

- Kiristysmomentti kaulusliitännöissä

R410A:n käyttöpaine on suurempi kuin R22:n (N. 1,6 kertaa). Sisä- ja ulkoyksikön yhdistävät kaulusliitännät on tästä syystä kiristettävä määritettyyn kiristysmomenttiin. Huonot liitännät saattavat aiheuttaa kaasuvuotojen ohella vaurioita jäähdytyskiertoon.

Kaulusllitäntä sisäyksikön puolella Kaulusllitäntä ulkoyksikön puolella

Putkien muotoilu

1. Putkien muotoilu Muotoile putket ulkoyksikköön kaiverrettua viivaa pitkin.
2. Putkien paikan sovittaminen Aseta putkien paikkaan, jossa niiden reunat ovat 85 mm etä isyydellä kaiverretusta viivasta.

Kaiverrettu viiva

Kun putket on liitetty sisäyksikköön, ilmanpoisto voidaan suorittaa välittömästi.

ILMANPOISTO

Poista yhdysputkissa ja sisäyksikössä oleva ilma tyhjöpumpun avulla. Älä käytä kylmänestettä ulkoyksikössä. Saat lisätietoja tyhjöpumpun käyttöohjeesta.

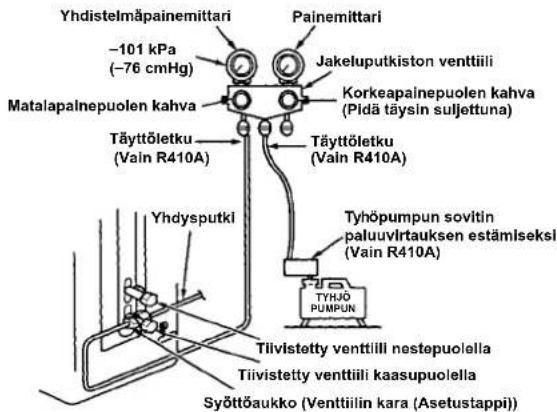

Tyhjöpumpun käyttäminen

Käytä ehdottomasti tyhjöpumppua, jossa on paluuvirtauksen estotoiminto, jottei pumpun sisällä oleva öljy virtaa takaisin ilmastointilaitteen putkiin, kun pumppu pysähtyy.

(Jos tyhjöpumpun sisällä oleva öljy pääsee ilmastointilaitteeseen, jossa käytetään R410A-kylmänestettä, seurauksena voi olla jaähdytyskierron ongelmia.)

1. Liitä täyttöletku jakeluputkiston venttiilistä kaasupuolen tiivistetyn venttiilin syöttöaukkoon.
2. Liitä täyttöletku tyhjöpumpun liitäntäaukkoon.
   3.Avaa täysin jakeluputkiston venttiilin matalapainepuolen kahva.
3. Käynnistä tyhjöpumppu aloittaaksesi tyhjentämisen. Jatka tyhjennystä noin 15 minuutin ajan, jos putkiston pituus on 20 metriä. (15 minuutia 20 metrille) (olettaan, että pumpun kapasiteetti on 27 litraa/minuutti.) Tarkista sitten, että yhdistelmäpainemittarin lukema on -101 kPa (-76 cmHg).
   5.Sulje jakeluputkiston venttiilin matalapainepuolen kahva.
4. Avaa täysin tiivistettyjen venttiilien venttiilin varsi (sekä kaasuettä nestepuoli).
5. Irrota täyttöletku syöttöaukosta.
   8.Kiristä tiukasti tiivistettyjen venttiilien venttiilihatut.

Yhdistelmäpainemittari -101 kPa (-76 cmHg) Matalapalnepuolen kahva Täyttöletku (Vain R410A) Painemittari Jakeluputkiston venttiili Korkeapainepuolen kahva (Pidä täysin suljettuna) Täyttöletku (Vain R410A) Tyhöpumpun sovitin paluuvirtauksen estämiseksi (Vain R410A) TYHJÖ PUMPUN Tiivistetty venttiili nestepuolella Tiivistetty venttiili kaasupuolella Syöttöaukko (Venttiilin kara (Asetustappi))

HUOMIO

- NELJÄ TÄRKEÄÄ PUTKISTOTÖISSÄ HUOMIOITAVAA SEIKKAA

(1) Poista pöly ja kosteus (yhdysputkien sisältä).
(2) Tiukka liitäntä (putkien ja yksikön välillä).
(3) Poista ilma yhdysputkista TYHJÖPUMPUN avulla.
(4) Tarkista kaasuvuodot (liitäntäkohdat).

Tiivistetyn venttiilin käsittelyssä huomioitavia seikkoja

• Avaa venttiilin varsi kokonaisuudessaan ulos. Älä kuitenkaan yritä avata sitä pysäytintä pidemmälle.
• Kiristä venttiilin varren suojus seuraavassa taulukossa määritettyyn kiristysmomenttiin:

Kaasupuoli 30 - (∅9,52 mm) (3,0 - 4,2 kgf·m)	42 N·m
Nestepuoli 16 - (∅6,35 mm) (1,6 - 1,8 kgf·m)	18 N·m
Syöttöaukko	9 - 10 N·m(0,9 - 1,0 kgf·m)

Käytä kiristämiseen kuusioavainta. 4 mm

Johtoliitännät

1. Irrota venttiilin kansi ulkoyksiköstä.
2. Liitä liitäntäkaapeli täsmäävällä numerolla merkittyyn liittimeen sisä- ja ulkoyksikön riviliittimessä.
3. Kun liität liitäntäkaapelin ulkoyksikön liittimeen, tee silmukka sisä- ja ulkoyksikköjen asennuskaaviossa kuvatulla tavalla veden ulkoyksikköön pääsemisen estämiseksi.
4. Eristä käyttämättömät johdot (johtimet) ulkoyksikköön mahdollisesti pääsevästä vedestä. Huolehdi siitä, etteivät ne kosketa sähkö- tai metalliosia.

Liitäntäkaapelin kuorintapituus

Rivilitin

1 2 3 L N Maajohto Liitäntäkaapeli

3 L N 10 16 40 30 Maajohto Liitäntäkaapeli

Malli 38VYX025-R	38VYX035-R
Virtalähde 50/60 Hz, 220 –	240 V Yksivaihe
Max. jatkuva virta	8A	11A
Pistorasian ja sulakkeen nimellisvirta	25A
Virtajohto	H07RN-F tai 245 IEC66 (1,5 mm2 tai enemmän)

HUOMIO

• Väärät johtoliitännät saattavat aiheuttaa eräiden sähköosien palamisen.
• Noudata paikallisia sähkömääräyksiä (johdon koko, johdotusmenetelmä jne.) vetäessäsi johdon sisäyksiköstä ulkoyksikköön.
• Kaikki johdot on liitettävä tiukasti.
• Ilmastointilaitteen syöttöjohdossa on käytettävä asennussulaketta (25A).
• Väärin tai epätäydellisesti tehty johdotus voi aiheuttaa tulipalon tai savua.
• Varaa virtalähde käytettäväksi yksinomaan ilmastointilaitteen kanssa.
• Tämä tuote voidaan kytkeä verkkovirtaan. Kytkeminen kiinteään johdotukseen: Kiinteään johdotukseen on liitettävä kytkin, joka kytkee irti kaikki navat ja jonka koskettimien ero on vähintään 3 mm.

HUOM.: Liitäntäkaapeli

• Johdon tyyppi : Vähintään H07RN-F tai 245 IEC66

MUUT

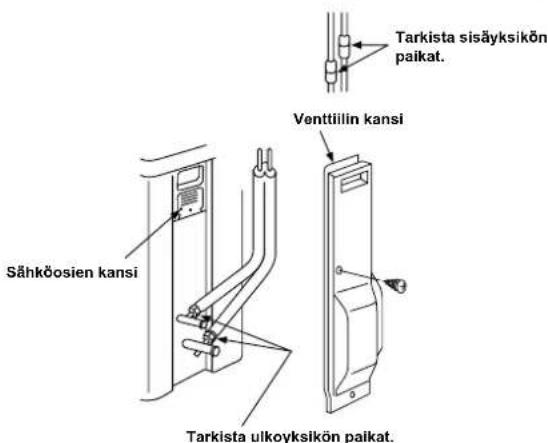

Kaasuvuototesti

Tarkista sisäyksikön paikat. Venttiilin kansi Sähköosien kansi Tarkista ulkoyksikön paikat.

• Tarkista kaulusmutterilitännät kaasuvuotojen varalta kaasuvuodon ilmaisimella tai saippuavedellä.

Via R. Sanzio, 9-20058 Villasanta (MI) Italy - Tel. [phone]

FIN Valmistaja pidättää oikeudet mahdollisiin muutoksiin ilman erillistä ilmoitusta.
