GEBRUIKSAANWIJZING Remote controller CARRIER

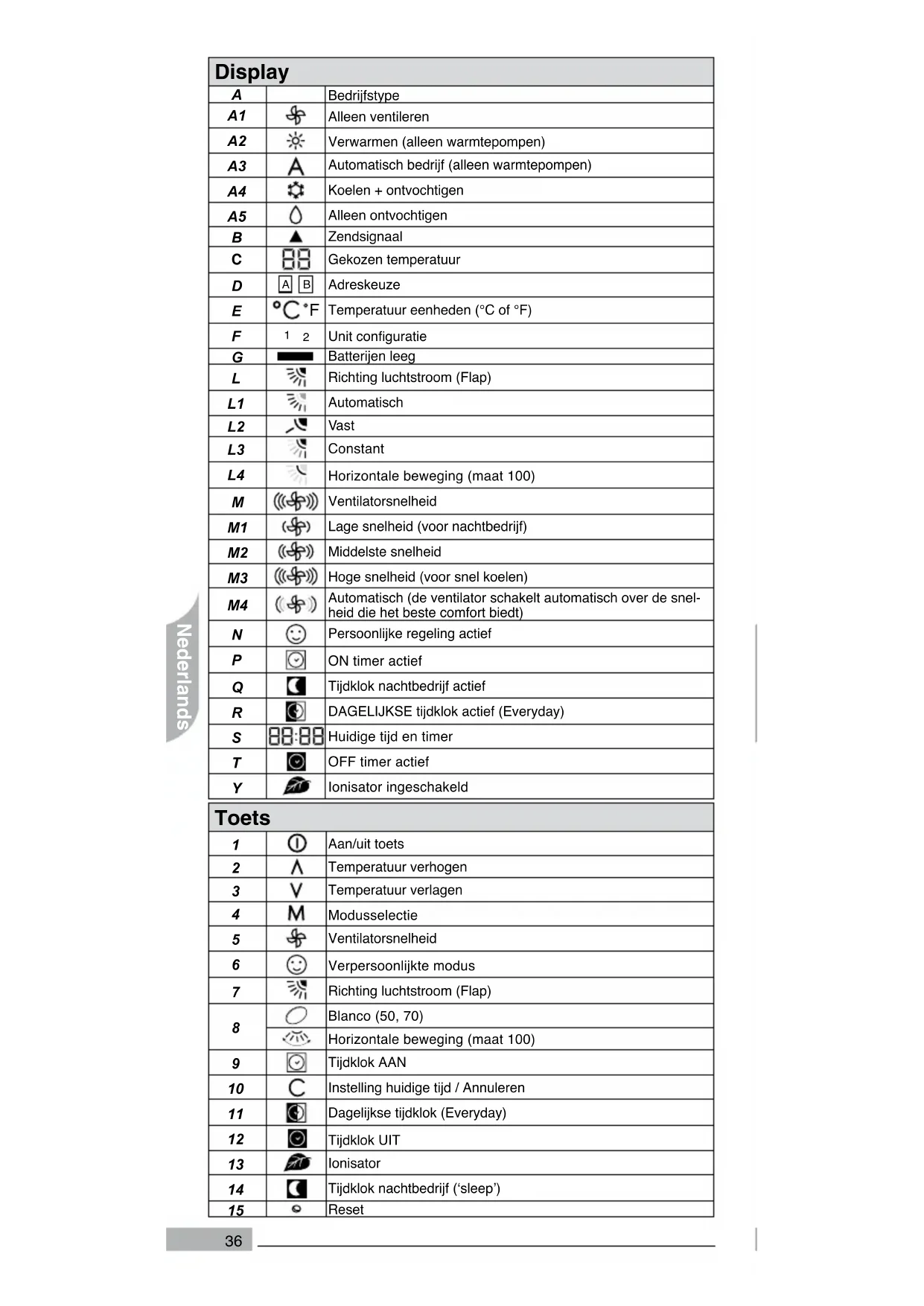

Bedrijfstype Alleen ventileren Verwarmen (alleen warmtepompen) Automatisch bedrijf (alleen warmtepompen) Koelen + ontvochtigen Alleen ontvochtigen Zendsignaal Gekozen temperatuur

Temperatuur eenheden (°C of °F)

Constant Horizontale beweging (maat 100) Ventilatorsnelheid Lage snelheid (voor nachtbedrijf) Middelste snelheid Hoge snelheid (voor snel koelen) Automatisch (de ventilator schakelt automatisch over de snel-heid die het beste comfort biedt) Persoonlijke regeling actief ON timer actief Tijdklok nachtbedrijf actief DAGELIJKSE tijdklok actief (Everyday) Huidige tijd en timer OFF timer actief Ionisator ingeschakeld Toets

Aan/uit toets Temperatuur verhogen Temperatuur verlagen Modusselectie Ventilatorsnelheid Verpersoonlijkte modus Richting luchtstroom (Flap) Blanco (50, 70)Horizontale beweging (maat 100) Tijdklok AAN Instelling huidige tijd / Annuleren Dagelijkse tijdklok (Everyday) Tijdklok UIT Ionisator Tijdklok nachtbedrijf (‘sleep’) Reset Nederlands37

Deze handleiding bevat informatie over het gebruik van de air conditioner met de infrarode afstandbediening. Raadpleeg alstublieft de Installatie, bediening en onderhoudshandleiding van de binneneenheid voor routine onderhoud en voor aanvullende bedieningsinfo. Het maximum bereik van de afstandbediening is ± 5 meter. Zorg dat de infraroodstralen niet belemmerd worden. Om signalen te verzenden en te ontvangen moet de afstandbediening op de unit gericht worden. Als een toets op de afstandbediening wordt ingedrukt wordt een signaal naar de unit geseind die de ontvangst bevestigt met een pieptoon. Het symbool [G] op de display geeft aan dat de batterijen leeg zijn en vervangen dienen te worden. Het vervangen van batterijen De afstandsbediening werkt op twee 1.5V niet-oplaadbare alkaline batterijen (1.5 V, LR03x2). Gebruik nooit batterijen die al gebruikt zijn of twee verschillende batteri- jen. Dit kan de goede werking namelijk verstoren. De gemiddelde levensduur van een batterij onder normale omstandigheden bevraagt ongeveer één jaar. 1 ) Maak het klepje open van de batterijruimte aan de achterkant van de afstandbediening door in de richting van het pijltje op het lipje te drukken (zie afbeelding C). 2 ) Plaats de nieuwe batterijen. 3 ) Plaats het klepje terug en druk hem dicht. 4 ) Reset de afstandsbediening door op de resetknop [15] te drukken met een scherp voorwerp (zie afbeelding B). Opmerking: Als de air conditioner niet reageert op de afstandsbediening, het vervangen van de batterijen herhalen en na vijf seconden opnieuw op de resetknop [15] drukken. Algemene info Aan/uit

Als de unit niet in bedrijf is geeft de afstandbediening alleen de huidige kloktijd aan. Mochten er toch andere meldingen zichtbaar zijn, druk dan op toets [1] om de afstandbediening uit te schakelen.

Druk op toets [1] om de unit te starten. De display geeft de waarden aan die nog in het geheugen zitten. Het systeem werkt volgens de waarden die de display aangeeft.

Druk op toets [1] om de unit af te schakelen. De lampjes op de unit gaan uit en de display geeft alleen de huidige kloktijd aan. N.B. De unit geeft alleen een pieptoon als het signaal goed is ontvangen. Als de unit niet stopt, schakel de afstandbediening dan in door op toets [1] te drukken en begin opnieuw. Als toets [1] (starten) te snel wordt ingedrukt na een afschakeling, dan zorgt een beveiliging ervoor dat de compressor pas na 3 tot 5 minuten weer start. Nederlands39

Instellen huidige tijd 10 2 3 S

Druk minstens 5 seconden op toets [10] op de afstandbediening (die mag AAN of UIT staan). De weergaven van het huidige uur [S] knippert.

Druk op knop [10] om te bevestigen. De minuten beginnen te knipperen.

Om de tijd definitief te bevestigen drukt u weer op toets [10]. Selecteren van bedieningsmodus 4 A1 A2 A3 A4 A5 Door herhaaldelijk op knop [4] te drukken komen de beschikbare modi achter elkaar voorbij. De unit bevestigt de ontvangst van het signaal met een pieptoon en de relevante symbolen worden afgebeeld.

[A3] Automatisch (stel de juiste modus in voor de gewenste temperatuur)

[A2] Verwarmen (indien beschikbaar) Temperatuur instellen 2 3 C E

Druk op de UP [2] en DOWN [3] knoppen om de temperatuur te verhogen of verlagen vanuit de vorige ingestelde waarde. N.B. De unit bevestigt de keuze met een pieptoon en de nieuwe waarde verschijnt op de display. De temperatuur kan worden gekozen tussen 17°C (63°F) en 32°C (90°F) op hele graden). In koelbedrijf zal de unit niet starten als de gekozen temperatuur hoger is dan de ruimtetemperatuur en in verwarmingsbedrijf (indien van toepassing) niet als de gekozen temperatuur lager is dan de ruimtetemperatuur. Nederlands39

Druk op de knop om de doorlopende horizontale beweging naar links en naar rechts te starten.

Druk op de knop om de horizontale beweging te stoppen. De verticale lamel stopt in de huidige positie. N.B. De horizontale beweging kan worden gecombineerd met de richting van de luchtstroom [7]. Verpersoonlijking (my Comfort) 6 2 3 4 5 7 13 N Sla de gewenste bedieningsparameters van de eenheid op met de mogelijkheid op ze ieder gewenst moment op te roepen. De eenheid kan uit staan of in werking zijn. Als na 10 seconden geen knop is ingedrukt, zal de procedure gestopt worden en de display van de afstandsbediening naar de oorspronkelijke staat teruggaan. Luchtstroomrichting 7 L1 L2 L3 Door de luchtrichting in te stellen kan een optimale luchtverdeling in de ruimte worden verkregen.

Druk op toets [7] en kies een van de volgende roosterstanden.

Automatisch [L1 knippert] - De luchtrichting wordt automatisch geregeld.

Vast [L2 aan] - Het uitblaasrooster kan in zes verschillende standen worden gezet. De keuze ‘automatisch’ wordt aanbevolen voor koelbedrijf en ontvochtigingsbedrijf.

Constant [L3 slingeren] - Swing - Het rooster beweegt continu van beneden naar boven en vice versa voor een gelijkmatige luchtverdeling. Selecteren fansnelheid 5 M1 M2 M3 M4 De intensiteit van de luchtstroom kan aangepast worden om de luchtverspreiding in de ruimte te optimaliseren.

[M1] Lage snelheid (voor nachtbedrijf)

[M3] Hoge snelheid (voor snel koelen)

[M4] Automatisch (de ventilator schakelt automatisch over de snelheid die het beste comfort biedt) Nederlands41

Instellen ON-timer (starttijd klokprogramma) 9 2 3 4 5 7 10 P Programmeer de opstarttijd en de gewenste bedieningsparameters van de eenheid. De eenheid kan uit staan of in werking zijn. Als de eenheid op ON staat, is de enige mogelijke selectie de opstarttijd. De eenheid zal functioneren met de selecties zoals weergegeven op de display. Als na 10 seconden geen knop is ingedrukt, zal de procedure gestopt worden en de display van de afstandsbediening naar de oorspronkelijke staat teruggaan.

Selecteren tijd Stel de uren in met de knoppen [2] en [3]. Bevestig door op [9] te drukken, de minuten beginnen te knipperen. Stel de minuten in met [2] 3n [3]. Bevestig de gewenste tijd door op [9] te drukken. Modusicoon [A] begint te knipperen.

Selecteren bedieningsmodus Kies de bedieningsmodus van de eenheid met knop [4] (zie gedeelte Bedieningsmodus) Bevestig de gewenste modus door op [9] te drukken. De weergegeven temperatuur [C] begint te knipperen.

Selecteren bedieningsmodus Kies de bedieningsmodus van de eenheid met knop [4] (zie gedeelte Bedieningsmodus) Bevestig de gewenste modus door op [6] te drukken. De weergegeven temperatuur [C] begint te knipperen.

Selecteren temperatuur Stel de gewenste temperatuur in met de UP [2] en DOWN [3] knoppen. Bevestig de temperatuur door op [6] te drukken. Fansnelheid [M] begint te knipperen.

Selecteren fansnelheid Kies de snelheid van de fan met knop [5] (zie gedeelte Fansnelheid). Bevestig door op [6] te drukken. Icoon verpersoonlijking [L] stopt met knipperen.

Selecteren luchtstroom Kies de richting van de luchtstroom met knop [7] (zie gedeelte Luchtstroom). Bevestig door op [6] te drukken. De icoon verpersoonlijking [N] stopt met knipperen.

Druk op knop [6] om de verpersoonlijkingsfunctie te starten. De weergegeven icoon [E] geeft aan dat de dagtimer geactiveerd is. N.B. Herhaal de procedure vanaf stap 1 om de parameter te veranderen. Om de verpersoonlijking uit te schakelen kan er op een van de volgende knoppen gedrukt worden: [2],[3],[4],[5],[13]. Nederlands41

Instellen OFF-timer (stoptijd klokprogramma) 12 2 3 10 T Programmeren van de uitschakeltijd van de eenheid. De eenheid kan uit staan of in werking zijn. Als na 10 seconden geen knop is ingedrukt, zal de procedure gestopt worden en de display van de afstandsbediening naar de oorspronkelijke staat teruggaan.

Druk op knop [12]. Op de display staat icoon [T] en de uren beginnen te knopperen.

Selecteren tijd Stel de uren in met de knoppen [2] en [3]. Bevestig door op [9] te drukken, de minuten beginnen te knipperen. Stel de minuten in met [2] 3n [3]. Bevestig de gewenste tijd door op [10] te drukken. Uit timerpictogram [T] stopt met knipperen. N.B. Druk op knop [12] gevolgd door knop [10] om de instellingen van de timer te annuleren. DAGELIJKSE tijdklok 11 R Het geheugen van de ON en OFF timer kan dagelijks herhaald worden. De eenheid kan uit staan of in werking zijn.

Druk op knop [11] om de dagelijkse timerfunctie in of uit te schakelen. Icoon [R] signaleert of de dagelijkse timer ingeschakeld is.

Selecteren temperatuur Stel de gewenste temperatuur in met de UP [2] en DOWN [3] knoppen. Bevestig de temperatuur door op [9] te drukken. Fansnelheid [M] begint te knipperen.

Selecteren fansnelheid Kies de snelheid van de fan met knop [5] (zie gedeelte Fansnelheid). Bevestig door op [9] te drukken. Icoon verpersoonlijking [L] stopt met knipperen.

Selecteren luchtstroom Kies de richting van de luchtstroom met knop [7] (zie gedeelte Luchtstroom). Bevestig door op [9] te drukken. Op timericoon [P] stopt met knipperen. N.B. Druk gedurende de procedure op [10] om een stap terug te gaan en de ingevoerde parameters te annuleren. Om de instellingen van de timer de annuleren, druk op [9] gevolgd door knop [10]. Als de ON timerfunctie functioneert, voelt de eenheid de luchttemperatuur van de ruimte een uur voor de opstarttijd. De start van de eenheid kan vertraagd worden met 0 tot 40 minuten, afhankelijk van de temperatuurverschillen tussen de ruimte en de geselecteerde temperatuur. Nederlands43

Werking ionisator 13 Y

Druk met de afstandsbediening ON op knop [13] om de ionisator in te schakelen. Het pictogram [Y] verschijnt

Druk op knop [13] om de ionisator uit te schakelen. Het pictogram [Y] verdwijnt. Procedure tijdklok nachtbedrijf 14 2 3 Q Programmeren van de tijd voordat de eenheid automatisch uitgeschakeld wordt. De eenheid dient in werking te zijn. Als na 10 seconden geen knop is ingedrukt, zal de procedure gestopt worden en de display van de afstandsbediening naar de oorspronkelijke staat teruggaan.

Druk op knop [14]. Op de display begint icoon [Q] te knipperen. Tijdindicatie zal veranderen in “1 uur”.

Stel de tijd in met knoppen [2] en [3]. De getoonde tijd zal 1 uur langer of korter worden met een maximum van 9 uur. Bevestig de gewenste tijd door op [14] te drukken. Slaaptimer icoon [Q] stopt met knipperen. N.B. Wanneer de nachttijdklok is ingesteld, zal de unit de ingestelde temperatuur regelen op een comfortabel niveau. De ingestelde temperatuur wordt als volgt aangepast: Voor bedrijfstype koelen of ontvochtigen Voor bedrijfstype verwarmen +0.5°C+0.5°C+0.5°C+0.5°C°C30 70 110 150-1°C°C30 90 150-1°C-1°C +0.5°C+0.5°C+0.5°C+0.5°C°C30 70 110 150-1°C°C30 90 150-1°C-1°C Nederlands INGESTELDETEMP.INGESTELDETEMP.INGESTELDE TIJDINGESTELDE TIJDTIJD MIN.TIJD MIN.4343
