MV 4 - Aspirador Kärcher - Manual de utilização gratuito

Tipo de produto	Aspirador multiuso
Utilização	Seco e molhado
Potência nominal	1000 W
Tensão	220-240 V, 50-60 Hz
Volume do tanque	20 L
Capacidade de água (com alça)	12 L
Capacidade de água (com bocal para piso)	10 L
Peso (sem acessórios)	7,0 kg
Nível de pressão acústica	72 dB(A)
Filtro	Filtro plano plissado (integrado)
Saco filtrante	Sim (recomendado para poeiras finas)
Acessórios incluídos	Mangueira de aspiração, 2 tubos de 0,5 m, bocal para piso com insertos, bocal para fendas, alça removível
Segurança	Boia de parada automática em aspiração úmida, proteção contra choques elétricos (IP? não especificado)
Garantia	De acordo com as condições do país de distribuição
Peças de reposição	Disponíveis no revendedor ou filial Kärcher

Perguntas frequentes - MV 4 Kärcher

Como aspirar líquidos com o Kärcher MV 4?

Para aspiração úmida, remova o saco filtrante, use o inserto de lábio de borracha no bocal para piso e verifique se a boia funciona. Assim que o tanque estiver cheio, a boia obstrui a abertura de aspiração e o ruído aumenta: pare imediatamente o aparelho e esvazie o tanque.

O que fazer se a potência de aspiração diminuir?

Verifique os seguintes pontos: os acessórios, a mangueira ou os tubos de aspiração podem estar obstruídos (desentupa com um bastão); o saco filtrante está cheio (substitua-o); o filtro plano plissado está sujo (remova o cassete filtrante e bata levemente). Se o filtro estiver danificado, substitua-o.

Como limpar o filtro plano plissado?

Destrave, desengate e remova o cassete filtrante. Bata levemente contra a borda de uma lixeira para remover a poeira. Não escove nem esfregue o filtro. Se necessário, enxágue o cassete apenas com água limpa e deixe secar completamente antes de recolocá-lo.

Posso aspirar cinzas com este aspirador?

Não, é proibido aspirar cinzas e fuligem sem pré-separador. Utilize apenas o pré-separador Kärcher adequado (ref. 2.863-139.0-0 para o modelo básico, 2.863-161.0 para o modelo premium).

Quais produtos não aspirar?

Nunca aspire gases, líquidos ou poeiras explosivos ou inflamáveis, poeiras reativas de metal (alumínio, magnésio, zinco) com detergentes alcalinos ou ácidos, ácidos fortes, detergentes não diluídos, nem solventes orgânicos (gasolina, diluentes, acetona, combustível). Estes podem provocar explosões ou danificar o aparelho.

Como guardar o aspirador após o uso?

Desligue o aparelho e desconecte o plugue. Esvazie o tanque (úmido ou seco). Limpe os acessórios se necessário. Guarde os acessórios e o cabo no aparelho. Conserve o aparelho em local seco.

O aparelho é adequado para pessoas com mobilidade reduzida?

Este aspirador pode ser usado por pessoas com capacidades reduzidas se forem supervisionadas ou treinadas quanto aos riscos. Crianças acima de 8 anos podem usá-lo sob supervisão. Não deixe crianças brincarem com o aparelho.

Como trocar o saco filtrante?

Destrave e remova a cabeça do aparelho. Retire o saco filtrante cheio e descarte-o. Coloque um novo saco filtrante respeitando o sentido. Para aspiração úmida, não use saco filtrante.

O que significa o aumento do ruído na aspiração úmida?

Quando o tanque está cheio, uma boia obstrui a abertura de aspiração, o que aumenta a velocidade de rotação e o ruído. Pare imediatamente o aparelho e esvazie o tanque para evitar danos.

Onde encontrar peças sobressalentes para o Kärcher MV 4?

As peças de reposição e acessórios estão disponíveis no seu revendedor ou numa filial Kärcher. Pode também encomendar através do serviço pós-venda. Uma seleção das peças mais comuns encontra-se no final do manual de instruções.

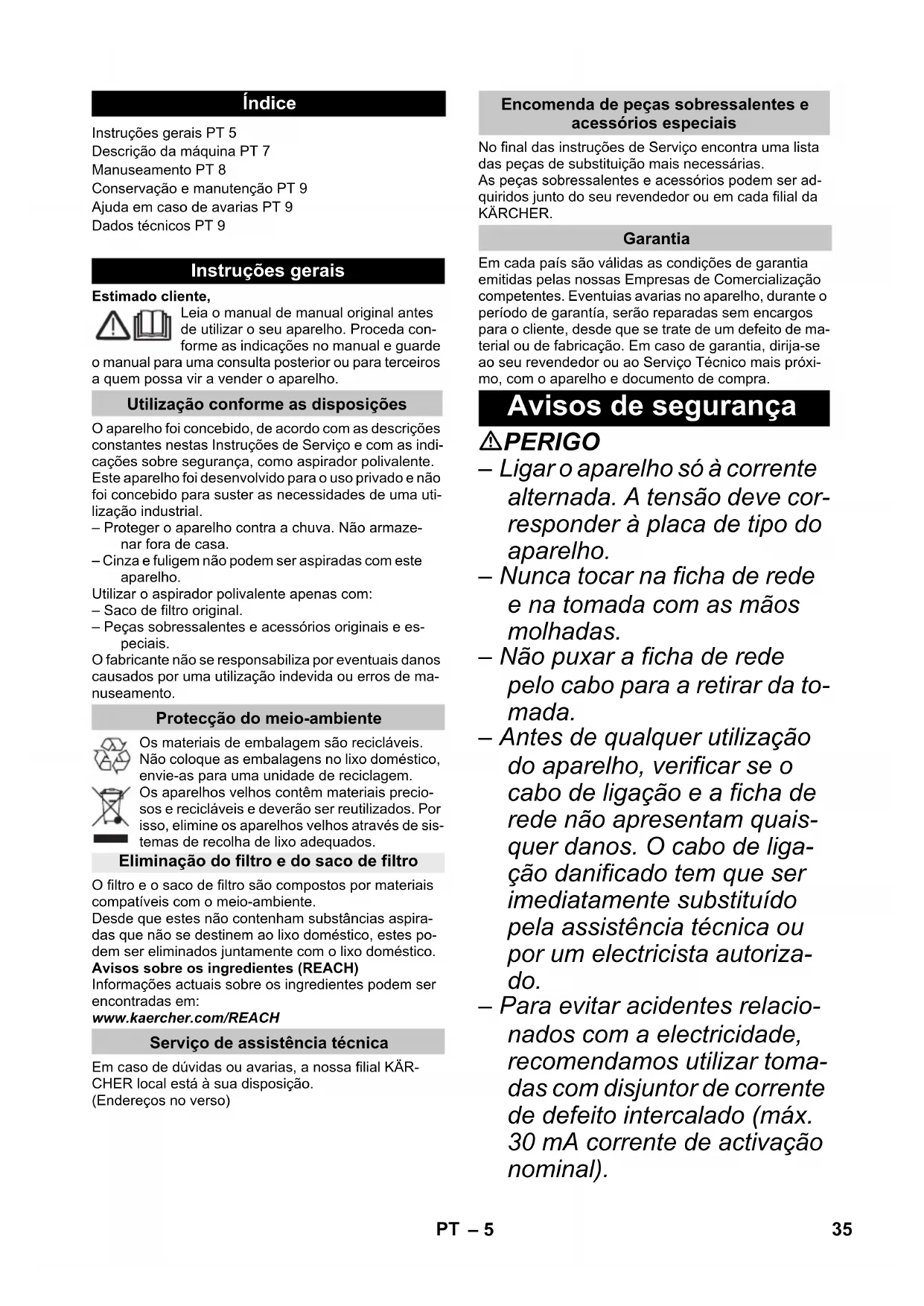

MANUAL DE UTILIZADOR MV 4 Kärcher

Instruções gerais PT 5

Descrição da máquina PT 7

Manuseamento PT 8

Conservação e manutenção PT 9

Ajuda em caso de avarias PT 9

Dados técnicos PT 9

Instruções gerais

Estimado cliente,

Leia o manual de manual original antes de utilizar o seu aparelho. Proceda conforme as indicações no manual e guarde

o manual para uma consulta posterior ou para terceiros a quem possa vir a vender o aparelho.

Utilização conforme as disposições

O aparelho foi concebido, de acordo com as descrições constantes nestas Instruções de Serviço e com as indicações sobre segurança, como aspirador polivalente. Este aparelho foi desenvolvido para o uso privado e não foi concebido para suster as necessidades de uma utilização industrial.

- Proteger o aparelho contra a chuva. Não armazenar fora de casa.

– Cinza e fuligem não podem ser aspiradas com este aparelho.

Utilizar o aspirador polivalente apenas com:

– Saco de filtro original.

- Peças sobressalentes e acessórios originais e especiais.

O fabricante não se responsabiliza por eventuais danos causados por uma utilização indevida ou erros de manuseamento.

Protecção do meio-ambiente

Os materiais de embalagem são recicláveis. Não coloque as embalagens no lixo doméstico, envie-as para uma unidade de reciclagem.

Os aparelhos velhos contêm materiais preciosos e recicláveis e deverão ser reutilizados. Por isso, elimine os aparelhos velhos através de sistemas de recolha de lixo adequados.

Eliminação do filtro e do saco de filtro

O filtro e o saco de filtro são compostos por materiais compatíveis com o meio-ambiente.

Desde que estes não contenham substâncias aspiradas que não se destinem ao lixo doméstico, estes podem ser eliminados juntamente com o lixo doméstico.

Avisos sobre os ingredientes (REACH)

Informações actuais sobre os ingredientes podem ser encontradas em:

Serviço de assistência técnica

Em caso de dúvidas ou avarias, a nossa filial KÄRCHER local está à sua disposição.

(Endereços no verso)

Encomenda de peças sobressalentes e acessórios especiais

No final das instruções de Serviço encontra uma lista das peças de substituição mais necessárias.

As peças sobressalentes e acessórios podem ser adquiridos junto do seu revendedor ou em cada filial da KÄRCHER.

Garantia

Em cada país são válidas as condições de garantia emitidas pelas nossas Empresas de Comercialização competentes. Eventuias avarias no aparelho, durante o período de garantía, serão reparadas sem encargos para o cliente, desde que se trate de um defeito de material ou de fabricação. Em caso de garantia, dirija-se ao seu revendedor ou ao Serviço Técnico mais próximo, com o aparelho e documento de compra.

Avisos de segurança

⚠PERIGO

- Ligar o aparelho só à corrente alternada. A tensão deve corresponder à placa de tipo do aparelho.

– Nunca tocar na ficha de rede e na tomada com as mãos molhadas.

– Não puxar a ficha de rede pelo cabo para a retirar da to- mada.

- Antes de qualquer utilização do aparelho, verificar se o cabo de ligação e a ficha de rede não apresentam quaisquer danos. O cabo de ligação danificado tem que ser imediatamente substituído pela assistência técnica ou por um electricista autorizado.

- Para evitar acidentes relacionados com a electricidade, recomendamos utilizar tomadas com disjuntor de corrente de defeito intercalado (máx. 30 mA corrente de activação nominal).

• Antes de efectuar trabalhos de conservação e de manutenção desligar o aparelho e retirar a ficha de rede.
• Os trabalhos de reparação e trabalhos em componentes eléctricos só devem ser executados pelo Serviço de Assistência Técnica autorizado.

⚠️ATENÇÃO

• Este aparelho não é adequado para a utilização por pessoas com capacidades físicas, sensoriais e psíquicas reduzidas e por pessoas com falta de experiência e/ou conhecimentos, excepto se forem supervisionadas por uma pessoa responsável pela segurança ou receberam instruções sobre o manuseamento do aparelho e que tenham percebido os perigos inerentes.
• As crianças só estão autorizadas a utilizar o aparelho se tiverem uma idade superior a 8 anos e se forem supervisionadas por uma pessoa responsável pela segurança ou se receberem, por essa pessoa, instruções de utilização do aparelho e que tenham percebido os perigos inerentes.

• Crianças não podem brincar com o aparelho.
  – Supervisionar as crianças, de modo a assegurar que não brincam com o aparelho.

• A limpeza e manutenção de aplicação não podem ser realizadas por crianças sem uma vigilância adequada.

• Manter as películas da emba- lagem fora do alcance das crianças! Perigo de asfixia!
• Desligar o aparelho após cada utilização e antes de cada limpeza/manutenção.
• Perigo de incêndio. Não aspirar materiais em combustão nem em brasa.
  – É proibido pôr o aparelho em funcionamento em áreas com perigo de explosão.
• Desligar imediatamente o aparelho em caso de formação de espuma ou de saída de líquido ou tirar a ficha da tomada!
• Não utilize produtos abrasivos, produtos para a limpeza de vidros ou universais! Nunca mergulhe o aparelho em água.

Determinadas substâncias podem, com o ar aspirado, formar gáses explosivos ou misturas por meio de turbulências!

Nunca aspire as seguintes substâncias:

• Gases, líquidos e pós (pó re- activo) explosivos ou inflamá- veis

• Pós reactivos de metal (p. ex. alumínio, magnésio, zinco) em combinação com detergentes altamente alcalinos e ácidos

• Ácidos e soluções alcalinas fortes não diluídas

• Solventes orgânicos (p. ex. gasolina, diluente de tintas, acetona, óleo combustível). Além disso, estes materiais podem ter efeitos negativos sobre os materiais utilizados no aparelho.

Níveis do aparelho

⚠PERIGO

Aviso referente a um perigo eminente que pode conduzir a graves ferimentos ou à morte.

⚠ATENÇÃO

Aviso referente a uma possível situação perigosa que pode conduzir a graves ferimentos ou à morte.

△CUIDADO

Aviso referente a uma situação potencialmente perigosa que pode causar ferimentos leves.

ADVERTÊNCIA

Aviso referente a uma situação potencialmente perigosa que pode causar danos materiais.

Descrição da máquina

Ver figuras na página desdobrável!

Este manual de instruções descreve os aspiradores polivalentes apresentados na capa.
As figuras mostram o equipamento máximo. O equipamento e os acessórios variam consoante o modelo.

Verifique o conteúdo da embalagem a respeito de acessórios não incluídos ou danos. No caso de danos provocados durante o transporte, informe o seu revendedor.

1 Ligação do tubo flexível de aspiração

Figura B1

Para ligar a mangueira de aspiração para os trabalhos de aspiração.

2 Interruptor do aparelho (LIG/DESL)

Figura B 3

→ Posição I: Aparelho está ligado. Posição 0: aparelho desligado.

3 Punho de transporte

Para transportar o aparelho ou para retirar a cabeça do aparelho após o desbloqueio.

4 Cassete filtrante e tecla de desbloqueio

Figura E1

Figura E2

Para a limpeza do filtro, premir a tecla de desbloqueio e tirar a cassete filtrante.

5 Suporte de acessórios gancho

Este suporte de acessórios permite guardar os bicos de aspiração e o cabo de alimentação eléctrica.

6 Posição de estacionamento

Figura C1

Para desligar o bocal de pavimentos durante interrupções do trabalho.

7 Fecho do recipiente

Figura A 1

→ Puxar para fora para abrir e pressionar para dentro para fechar.

8 Suporte de acessório recipiente

Figura D2

→ Este suporte de acessório permite guardar os tubos de aspiração ou outros acessórios.

9 Rolo de guia

Figura A 1

→ Virar o recipiente e pressionar os rolos de guia contra as aberturas no fundo do recipiente até encaixarem.

10 Saco-filtro

Aviso: para a aspiração húmida não pode ser utilizado nenhum saco de filtro!

Figura A 2

→ Recomendação: montar o saco de filtro para aspirar pó fino.

11 Filtro de pregas (já incorporado no aparelho)

ADVERTÊNCIA

Trabalhar sempre com o filtro de pregas plano encaixado, tanto durante os trabalhos de aspiração a húmido como a seco!

12 Mangueira de aspiração com peça de ligação

Figura B1

→ Pressionar o tubo de aspiração contra a ligação no aparelho, até encaixar.
Para retirar basta premir a patilha (com o polegar) e retirar o tubo de aspiração.

Aviso: acessórios como, p. ex., escovas de aspiração (opcional) podem ser encaixados directamente na peça de ligação e, deste modo, ser conectados com a mangueira de aspiração.

Para trabalhar confortavelmente, mesmo em espaços apertados.

O punho removível pode, se necessário, ser montado entre o acessório e a mangueira de aspiração.

Ver posição 13.

Recomendação: para a aspiração do chão, encaixar o punho na mangueira de aspiração.

13 Punho removível

Figura B 1

→ Conectar o punho com a mangueira de aspiração, até encaixar.

Figura B 4

Para retirar o punho da mangueira de aspiração, pressionar a patilha com o dedo e puxar o punho.

Aviso: com o retirar do punho, os acessórios podem também ser encaixados directamente na mangueira de aspiração.

Ver posição 12.

Recomendação: para a aspiração do chão, encaixar o punho na mangueira de aspiração.

14 Tubos de aspiração 2 x 0,5 m

Figura B 1

→ Encaixar os dois tubos de aspiração e conectar com o punho.

15 Bocal para pavimentos (com encaixes)

Para a aspiração do chão de sujidade seca, engatar o encaixe com duas tiras de escova no bocal de chão.

Para a aspiração do chão de água, engatar o encaixe com dois lábios de borracha no bocal de chão.

Para cantos, juntas, radiadores e áreas de difícil acesso.

Manuseamento

ADVERTÊNCIA

Trabalhar sempre com o filtro de pregas plano encaixado, tanto durante os trabalhos de aspiração a húmido como a seco!

Antes de colocar em funcionamento

Figura A 1

→ Destravar e retirar a cabeça do aparelho.
→ Virar o recipiente e pressionar os rolos de guia contra as aberturas no fundo do recipiente até encaixarem.
→ Montar e bloquear a cabeça do aparelho.

Colocação em funcionamento

Figura B 1

→ Ligar os acessórios.

Figura B 2

Trabalhar apenas com um filtro de pregas plano seco. Antes do encaixe, verificar se o filtro apresenta danos e, se necessário, trocá-lo.

Figura A 2

→ Recomendação: montar o saco de filtro para aspirar pó fino.

Avisos relativos ao saco de filtro

• O nível de enchimento do saco de filtro depende do tipo de sujidade aspirada.
• Para pó fino, areia, etc. é necessário substituir o saco de filtro com maior frequência.
• Sacos de filtro cheios podem rebentar, pelo que é necessário que estes sejam substituídos atempadamente.

ADVERTÊNCIA

Aspiração de cinza fria apenas com separador prévio. N.º de encomenda da versão Basic: 2.863-139.0, versão Premium: 2.863-161.0.

Aspirar a húmido

Para a aspiração de lixo húmido ou líquido, ter atenção ao encaixe do bocal de chão correcto e conectar o acessório correspondente.

ADVERTÊNCIA

Não utilizar um saco de filtro!

Aviso: quando o recipiente estiver cheio, o flutuador fecha a abertura de aspiração e o aparelho funciona com uma rotação mais elevada. Neste caso deve desligar imediatamente o aparelho e esvaziar o recipiente.

Interromper o funcionamento

Figura B 3

→ Desligar o aparelho.

Figura C1

→ Engatar o bocal de pavimento na posição de estacionamento.

Desligar o aparelho

→ Desligue o aparelho e retire a ficha de rede.

Esvaziar o recipiente

Figura D1

→ Retirar as cabeças do aparelho e esvaziar o recipiente repleto de sujidade húmida ou seca.

Guardar a máquina

Figura D2

→ Guardar os acessórios e o cabo de rede no aparelho e guardar o aparelho num local seco.

Conservação e manutenção

→ Limpe o aparelho e os acessórios de plástico com um produto para limpeza de plásticos corrente.
→ Lavar o recipiente e os acessórios com água e secar antes de utilizar novamente.

Limpar o filtro de pregas

Recomendação: limpar a cassete filtrante após cada utilização.

Figura E1

→ Desbloquear a cassete filtrante e tirá-la. Esvaziar o lixo da cassete filtrante num caixote de lixo.
Para a limpeza do filtro de pegas plano inserido, bater com a cassete filtrante na borda do caixote do lixo. Para tal, o filtro de pegas plano não tem de ser retirado da cassete filtrante.

Se necessário, limpar o filtro de pegas plano em separado.

Figura E1

→ Desbloquear a cassete filtrante e tirá-la.

Figura E2

→ Tirar o filtro de pegas plano da cassete filtrante e sacudi-lo.
→ Se necessário, limpar apenas sob água corrente, não esfregar nem escovar. Deixar secar totalmente antes de utilizar.
→ No final, voltar a montar o filtro de pegas plano seco no aparelho. Inserir a cassete filtrante no aparelho.

Ajuda em caso de avarias

Perda da potência de aspiração

Verifique os seguintes pontos se o rendimento de aspiração do seu aparelho diminuir:

Os acessórios, os tubos de aspiração e o tubo flexível de aspiração estão entupidos. Remova a obstrução com um pau.

Figura A 2

→ Saco de filtro cheio: inserir um novo saco de filtro.

Figura E2

→ O filtro de pregas plano está sujo: tirar a cassete filtrante e limpar o filtro (ver capítulo "Limpar filtro de pregas plano").
→ Substituir um filtro de pregas plano danificado.

Dados técnicos

Tensão1~50-60 Hz	220 - 240	V
Potência P_nom	1000 W
Protecção de rede (de acção lenta)	10	A
Volume do recipiente 20 l
Admissão de água com a pega	12 l
Admissão de água com o bocal de pavimento	10	I
Cabo de rede H05VV-F	2x0,75
Nível de pressão acústica (EN 60704-2-1)	72 dB(A)
Peso (sem acessórios)WD 4	7,0 kg
Peso (sem acessórios)WD 4 Premium	7,3 kg

Reservados os direitos a alterações técnicas!

Indholdsfortegnelse
