Produkttyp	Mehrzwecksauger
Verwendung	Trocken und nass
Nennleistung	1000 W
Spannung	220-240 V, 50-60 Hz
Behältervolumen	20 L
Wasseraufnahme (mit Griff)	12 L
Wasseraufnahme (mit Bodendüse)	10 L
Gewicht (ohne Zubehör)	7,0 kg
Schalldruckpegel	72 dB(A)
Filter	Flachfaltenfilter (integriert)
Filterbeutel	Ja (empfohlen für Feinstaub)
Mitgeliefertes Zubehör	Saugschlauch, 2 Saugrohre à 0,5 m, Bodendüse mit Einsätzen, Fugendüse, abnehmbarer Griff
Sicherheit	Automatische Abschaltung bei Nasssaugen durch Schwimmer, Schutz gegen elektrischen Schlag (IP? nicht angegeben)
Garantie	Gemäß den Bedingungen des Vertriebslandes
Ersatzteile	Erhältlich beim Händler oder bei der Kärcher-Niederlassung

Häufig gestellte Fragen - MV 4 Kärcher

Wie sauge ich Flüssigkeiten mit dem Kärcher MV 4?

Entfernen Sie für die Nasssaugung den Filterbeutel, verwenden Sie den Gummilippeneinsatz in der Bodendüse und prüfen Sie, ob der Schwimmer funktioniert. Sobald der Behälter voll ist, blockiert der Schwimmer die Saugöffnung und das Geräusch nimmt zu: Schalten Sie das Gerät sofort aus und leeren Sie den Behälter.

Was tun, wenn die Saugleistung nachlässt?

Überprüfen Sie Folgendes: Zubehör, Schlauch oder Saugrohre können verstopft sein (mit einem Stock durchstoßen); der Filterbeutel ist voll (ersetzen); der Flachfaltenfilter ist verschmutzt (Filterkassette entnehmen und ausklopfen). Wenn der Filter beschädigt ist, ersetzen Sie ihn.

Wie reinige ich den Flachfaltenfilter?

Entriegeln, entklipsen und Filterkassette herausnehmen. Klopfen Sie sie gegen den Rand eines Abfalleimers, um den Staub zu entfernen. Bürsten oder reiben Sie den Filter nicht. Spülen Sie die Kassette bei Bedarf nur mit klarem Wasser und lassen Sie sie vollständig trocknen, bevor Sie sie wieder einsetzen.

Kann ich mit diesem Sauger Asche saugen?

Nein, es ist verboten, Asche und Ruß ohne Vorabscheider zu saugen. Verwenden Sie nur den passenden Kärcher-Vorabscheider (Art.-Nr. 2.863-139.0-0 für das Basismodell, 2.863-161.0 für das Premium-Modell).

Welche Produkte sollten nicht gesaugt werden?

Saugen Sie niemals explosive oder entzündliche Gase, Flüssigkeiten oder Stäube, reaktive Metallstäube (Aluminium, Magnesium, Zink) mit alkalischen oder sauren Reinigern, starke Säuren, unverdünnte Waschmittel oder organische Lösungsmittel (Benzin, Verdünner, Aceton, Heizöl). Diese können Explosionen verursachen oder das Gerät beschädigen.

Wie bewahre ich den Sauger nach Gebrauch auf?

Schalten Sie das Gerät aus und ziehen Sie den Netzstecker. Leeren Sie den Behälter (nass oder trocken). Reinigen Sie bei Bedarf das Zubehör. Verstauen Sie Zubehör und Kabel am Gerät. Bewahren Sie das Gerät an einem trockenen Ort auf.

Ist das Gerät für Personen mit eingeschränkter Mobilität geeignet?

Dieser Sauger kann von Personen mit eingeschränkten Fähigkeiten verwendet werden, wenn sie beaufsichtigt oder über die Risiken unterwiesen werden. Kinder ab 8 Jahren dürfen ihn unter Aufsicht benutzen. Lassen Sie Kinder nicht mit dem Gerät spielen.

Wie wechsle ich den Filterbeutel?

Entriegeln und entfernen Sie den Gerätekopf. Entnehmen Sie den vollen Filterbeutel und entsorgen Sie ihn. Setzen Sie einen neuen Filterbeutel ein, achten Sie auf die Richtung. Verwenden Sie bei der Nasssaugung keinen Filterbeutel.

Was bedeutet die Geräuschzunahme beim Nasssaugen?

Wenn der Behälter voll ist, blockiert ein Schwimmer die Saugöffnung, was die Drehzahl und das Geräusch erhöht. Schalten Sie das Gerät sofort aus und leeren Sie den Behälter, um Schäden zu vermeiden.

Wo finde ich Ersatzteile für den Kärcher MV 4?

Ersatzteile und Zubehör sind bei Ihrem Händler oder einer Kärcher-Niederlassung erhältlich. Sie können auch über den Kundendienst bestellen. Eine Auswahl der häufigsten Teile finden Sie am Ende der Bedienungsanleitung.

BEDIENUNGSANLEITUNG MV 4 Kärcher

B 2 B 3 0 OFF 1 ON B 4 1. 2.

Inhaltsverzeichnis DE 5

Allgemeine Hinweise DE 5

Sicherheitshinweise DE 5

Gerätebeschreibung DE 7

Bedienung DE 8

Pflege und Wartung DE 9

Hilfe bei Störungen DE 9

Technische Daten DE 9

Allgemeine Hinweise

Sehr geehrter Kunde,

Lesen Sie vor der ersten Benutzung Ihres Gerätes diese Originalbetriebsanleitung, handeln Sie danach und bewahren Sie

diese für späteren Gebrauch oder für Nachbesitzer auf.

Bestimmungsgemäße Verwendung

Das Gerät ist gemäß der in dieser Betriebsanleitung aufgeführten Beschreibungen und Sicherheitshinweise zur Verwendung als Mehrzwecksauger bestimmt.

Dieses Gerät wurde für den privaten Gebrauch entwickelt und ist nicht für die Beanspruchungen des gewerblichen Einsatzes vorgesehen.

– Das Gerät vor Regen schützen. Nicht im Aussenbereich lagern.

- Asche und Ruß dürfen mit diesem Gerät nicht gesaugt werden.

Den Mehrzwecksauger nur benutzen mit:

- Original-Filterbeutel.

- Original-Ersatzteilen, -Zubehör oder -Sonderzubehör.

Der Hersteller haftet nicht für eventuelle Schäden, die durch nicht bestimmungsgemäßen Gebrauch oder falsche Bedienung verursacht werden.

Umweltschutz

Die Verpackungsmaterialien sind recyclebar. Bitte werfen Sie die Verpackungen nicht in den Hausmüll, sondern führen Sie diese einer Wie-

derverwertung zu.

Altgeräte enthalten wertvolle recyclingfähige Materialien, die einer Verwertung zugeführt werden sollten. Bitte entsorgen Sie Altgeräte deshalb über geeignete Sammelsysteme.

Entsorgung von Filter und Filterbeutel

Filter und Filterbeutel sind aus umweltverträglichen Materialien hergestellt.

Sofern sie keine eingesaugten Substanzen enthalten, die für den Hausmüll verboten sind, können sie über den normalen Hausmüll entsorgt werden.

Hinweise zu Inhaltsstoffen (REACH)

Aktuelle Informationen zu Inhaltsstoffen finden Sie unter:

www.kaercher.de/REACH

Kundendienst

Bei Fragen oder Störungen hilft Ihnen unsere KÄRCHER-Niederlassung gerne weiter.

(Adresse siehe Rückseite)

Bestellung von Ersatzteilen und Sonderzubehör

Eine Auswahl der am häufigsten benötigten Ersatzteile finden Sie am Ende der Betriebsanleitung.

Ersatzteile und Zubehör erhalten Sie bei ihrem Händler oder bei ihrer KÄRCHER-Niederlassung.

Garantie

In jedem Land gelten die von unserer zuständigen Vertriebsgesellschaft herausgegebenen Garantiebedingungen. Etwaige Störungen an Ihrem Gerät beseitigen wir innerhalb der Garantiefrist kostenlos, sofern ein Material- oder Herstellungsfehler die Ursache sein sollte. Im Garantiefall wenden Sie sich bitte mit Kaufbeleg an Ihren Händler oder die nächste autorisierte Kunden-dienststelle.

Sicherheitshinweise

⚠️GEFAHR

– Das Gerät nur an Wechselstrom anschließen. Die Spannung muss mit dem Typenschild des Gerätes übereinstimmen.
- Netzstecker und Steckdose niemals mit feuchten Händen anfassen.
- Netzstecker nicht durch Ziehen an der Anschlussleitung aus der Steckdose ziehen.
- Anschlussleitung mit Netzstecker vor jedem Betrieb auf Schäden prüfen. Beschädigte Anschlussleitung unverzüglich durch autorisierten Kundendienst/Elektro-Fachkraft austauschen lassen, um Gefährdungen zu vermeiden.
– Zur Vermeidung von Elekt-rounfällen empfehlen wir, Steckdosen mit vorgeschaltetem Fehlerstrom-Schutz-schalter (max. 30 mA Nenn-auslöse-Stromstärke) zu be-nutzen.
– Vor allen Pflege- und War- tungsarbeiten das Gerät aus-

schalten und den Netzstecker ziehen.

– Reparaturarbeiten und Arbeiten an elektrischen Bauteilen dürfen nur vom autorisierten Kundendienst durchgeführt werden.

⚠️WARNUNG

- Dieses Gerät ist nicht dafür bestimmt, durch Personen mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrungen und/oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist und haben die daraus resultierenden Gefahren verstanden.

- Kinder dürfen das Gerät nur dann verwenden, wenn sie über 8 Jahre alt sind und wenn sie durch eine für ihre Sicherheit zuständige Person beaufsichtigt werden oder von ihr Anweisungen erhielten, wie das Gerät zu benutzen ist und die daraus resultierenden Gefahren verstanden haben.

- Kinder dürfen mit dem Gerät nicht spielen.

- Kinder beaufsichtigen, um sicherzustellen, dass sie nicht mit dem Gerät spielen.

– Die Reinigung und Anwen- derwartung dürfen von Kin-

dern nicht ohne Aufsicht durchgeführt werden.

- Verpackungsfolien von Kindern fernhalten, es besteht Erstickungsgefahr!

– Gerät nach jedem Gebrauch und vor jeder Reinigung/Wartung ausschalten.

- Brandgefahr. Keine brennenden oder glimmenden Gegenstände aufsaugen.

– Der Betrieb in explosionsgefährdeten Bereichen ist untersagt.

- Bei Schaumbildung oder Flüssigkeitsaustritt das Gerät sofort ausschalten oder den Netzstecker ziehen!

- Keine Scheuermittel, Glas- oder Allzweckreiniger verwenden! Gerät niemals in Wasser tauchen.

Bestimmte Stoffe können durch die Verwirbelung mit der Saugluft explosive Dämpfe oder Gemische bilden!

Nachfolgende Stoffe niemals aufsaugen:

- Explosive oder brennbare Gase, Flüssigkeiten und Stäube (reaktive Stäube)

- Reaktive Metall-Stäube (z.B. Aluminium, Magnesium, Zink) in Verbindung mit stark alkalischen und sauren Reinigungsmitteln

– Unverdünnte starke Säuren und Laugen

- Organische Lösungsmittel (z.B. Benzin, Farbverdünner, Aceton, Heizöl).

Zusätzlich können diese Stoffe die am Gerät verwendeten Materialien angreifen.

Gefahrenstufen

⚠️GEFAHR

Hinweis auf eine unmittelbar drohende Gefahr, die zu schweren Körperverletzungen oder zum Tod führt.

⚠️WARNUNG

Hinweis auf eine möglicherweise gefährliche Situation, die zu schweren Körperverletzungen oder zum Tod führen kann.

⚠ VORSICHT

Hinweis auf eine möglicherweise gefährliche Situation, die zu leichten Verletzungen führen kann.

ACHTUNG

Hinweis auf eine möglicherweise gefährliche Situation, die zu Sachschäden führen kann.

Gerätebeschreibung

Abbildungen siehe Ausklappseite!

■ Diese Betriebsanleitung beschreibt die auf dem vorderen Umschlag aufgeführten Mehrzwecksauger.
■ Die Abbildungen zeigen die maximale Ausstattung, je nach Modell gibt es Unterschiede in Ausstattung und mitgeliefertem Zubehör.

Prüfen Sie beim Auspacken den Packungsinhalt auf fehlendes Zubehör oder Beschädigungen. Benachrichtigen Sie bei Transportschäden bitte Ihren Händler.

1 Saugschlauchanschluss

Abbildung B1

→ Zum Anschließen des Saugschlauches beim Sau-gen.

2 Geräteschalter (EIN/AUS)

Abbildung B 3

→ Stellung I: Gerät ist eingeschaltet.

Stellung 0: Gerät ist ausgeschaltet.

3 Tragegriff

→ Zum Tragen des Gerätes oder zum Abnehmen des Gerätekopfes nach dem Entriegeln.

4 Filterkassette und Entriegelungstaste

Abbildung

Abbildung

→ Zur Reinigung des Filters Entriegelungstaste drücken, Filterkassette herausklappen und entnehmen.

5 Zubehöraufnahme Haken

Diese Zubehöraufnahme ermöglicht die Aufbewahrung von Saugdüsen und Netzkabel.

6 Parkposition

Abbildung

→ Zum Abstellen der Bodendüse bei Arbeitsunterbrechungen.

7 Behälterverschluss

Abbildung

→ Zum Öffnen nach außen ziehen, zum Verriegeln nach innen drücken.

8 Zubehöraufnahme Behälter

Abbildung

→ Diese Zubehöraufnahme ermöglicht die Aufbewahrung von Saugrohren oder sonstigem Zubehör.

9 Lenkrolle

Abbildung

→ Behälter umdrehen, Lenkrollen in die Öffnungen am Behälterboden bis zum Anschlag eindrücken.

10 Filterbeutel

Hinweis: Zum Nasssaugen darf kein Filterbeutel eingesetzt werden!

Abbildung A 2

→ Empfehlung: Zum Saugen von Feinstaub den Filterbeutel einsetzen.

11 Flachfaltenfilter

(bereits im Gerät eingesetzt)

ACHTUNG

Immer mit eingesetztem Flachfaltenfilter arbeiten, sowohl beim Nass- als auch beim Trockensaugen!

Saugschlauch mit Verbindungsstück

Abbildung B 1

→ Saugschlauch in Anschluss am Gerät eindrücken, er rastet ein.
→ Zum Entnehmen Raste mit Daumen drücken und Saugschlauch herausziehen.

Hinweis: Zubehöre, wie z. B. Saugbürsten (optional), können direkt auf das Verbindungsstück aufgesteckt und somit mit dem Saugschlauch verbunden werden. Für bequemes Arbeiten auch auf engen Räumen. Der abnehmbare Handgriff kann bei Bedarf zwischen Zubehör und Saugschlauch angebracht werden. Siehe Position 13.

Empfehlung: Zum Bodensaugen Handgriff auf Saugschlauch stecken.

Abnehmbarer Handgriff

Abbildung B 1

→ Handgriff mit Saugschlauch verbinden, bis er einrastet.

Abbildung B 4

→ Zur Abnahme des Handgriffes von Saugschlauch, Raste mit Daumen drücken und Handgriff abziehen.

Hinweis: Durch die Abnahme des Handgriffes können Zubehöre auch direkt auf den Saugschlauch gesteckt werden.

Siehe Position 12.

Empfehlung: Zum Bodensaugen Handgriff auf Saugschlauch stecken.

14 Saugrohre 2 x 0,5 m

Abbildung B 1

→ Beide Saugrohre zusammenstecken und mit Handgriff verbinden.

15 Bodendüse

(mit Einsätzen)

→ Zum Bodensaugen von trockenem Schmutz, Einsatz mit zwei Bürstenstreifen in die Bodendüse einklipsen.

→ Zum Bodensaugen von Wasser, Einsatz mit zwei Gummilippen in die Bodendüse einklipsen.

16 Fugendüse

→ Für Kanten, Fugen, Heizkörper und schwer zugängige Bereiche.

Bedienung

ACHTUNG

Immer mit eingesetztem Flachfaltenfilter arbeiten, sowohl beim Nass- als auch beim Trockensaugen!

Vor Inbetriebnahme

Abbildung A1

→ Gerätekopf entriegeln und abnehmen.
→ Behälter umdrehen, Lenkrollen in die Öffnungen am Behälterboden bis zum Anschlag eindrücken.
→ Gerätekopf aufsetzen und verriegeln.

Inbetriebnahme

Abbildung B 1

→ Zubehör anschließen.

Abbildung B 2

→ Netzstecker einstecken.

Abbildung B 3

→ Gerät einschalten.

Trockensaugen

ACHTUNG

Nur mit trockenem Flachfaltenfilter arbeiten. Vor dem Einsatz den Filter auf Beschädigungen prüfen und bei Bedarf austauschen.

Abbildung A 2

→ Empfehlung: Zum Saugen von Feinstaub den Filterbeutel einsetzen.

Hinweise Filterbeutel

– Der Füllgrad des Filterbeutels ist abhängig vom aufgesaugten Schmutz.

– Bei Feinstaub, Sand usw... sollte der Filterbeutel häufiger ausgetauscht werden.

– Zugesetzte Filterbeutel können platzen, deshalb den Filterbeutel rechtzeitig wechseln!

ACHTUNG

Saugen von kalter Asche nur mit Vorabscheider. Bestell-Nr. Basic-Ausführung: 2.863-139.0, Premium-Ausführung: 2.863-161.0.

Nasssaugen

→ Zum Aufsaugen von Feuchtigkeit bzw. Nässe auf richtigen Bodendüseneinsatz achten und entsprechendes Zubehör anschließen.

ACHTUNG

Keinen Filterbeutel verwenden!

Hinweis: Ist der Behälter voll, schließt ein Schwimmer die Saugöffnung und das Gerät läuft mit erhöhter Drehzahl. Gerät sofort ausschalten und Behälter entleeren.

Betrieb unterbrechen

Abbildung B 3

→ Gerät ausschalten.

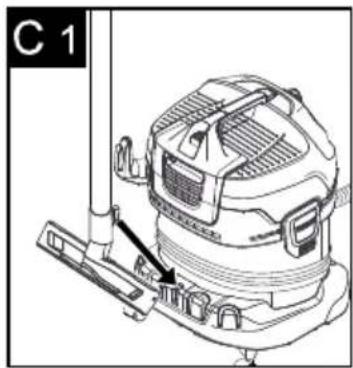

Abbildung C1

→ Bodendüse in die Parkposition einhängen.

Betrieb beenden

→ Gerät ausschalten und Netzstecker ziehen.

Behälter entleeren

Abbildung D1

→ Gerätekopf abnehmen, mit Nass- oder Trockenschmutz gefüllten Behälter entleeren.

Gerät aufbewahren

Abbildung D2

→ Zubehör und Netzkabel am Gerät verstauen und Gerät in trockenen Räumen aufbewahren.

Pflege und Wartung

→ Gerät und Zubehörteile aus Kunststoff mit einem handelsüblichen Kunststoffreiniger pflegen.
→ Behälter und Zubehör bei Bedarf mit Wasser ausspülen und vor der Weiterverwendung trocknen.

Flachfaltenfilter reinigen

Empfehlung: Nach jeder Anwendung Filterkassette reinigen.

Abbildung E1

→ Filterkassette entriegeln, herausklappen und entnehmen, Schmutz aus der Filterkassette über einem Mülleimer ausleeren.
→ Zur Reinigung des eingesetzten Flachfaltenfilters, Filterkassette gegen den Rand des Mülleimers klopfen. Flachfaltenfilter muss dazu nicht aus der Filterkassette ausgebaut werden.

Bei Bedarf Flachfaltenfilter separat reinigen.

Abbildung E1

→ Filterkassette entriegeln, herausklappen und entnehmen.

Abbildung E2

→ Flachfaltenfilter aus der Filterkassette herausnehmen und ausklopfen.
→ Bei Bedarf nur unter fließendem Wasser reinigen, nicht abreiben oder abbürsten. Vor dem Gebrauch vollständig trocknen lassen.
→ Zum Schluss den trockenen Flachfaltenfilter wieder in das Gerät einbauen. Filterkassette in das Gerät einsetzen.

Hilfe bei Störungen

Nachlassende Saugleistung

Lässt die Saugleistung des Gerätes nach, bitte folgende Punkte prüfen:

→ Zubehör, Saugschlauch oder Saugrohre sind verstopft, Verstopfung mit einem Stock entfernen.

Abbildung A 2

→ Filterbeutel ist voll: Neuen Filterbeutel einsetzen.

Abbildung E 2

→ Flachfaltenfilter ist verschmutzt: Filterkassette herausnehmen und Filter reinigen (siehe Kapitel „Flachfaltenfilter reinigen“).
→ Beschädigten Flachfaltenfilter austauschen.

Technische Daten

Spannung1~50-60 Hz	220 - 240	V
Leistung P_nenn	1000	W
Netzabsicherung (träge) 10 A
Behältervolumen 20 l
Wasseraufnahme mit Handgriff 12 l
Wasseraufnahme mit Bodendüse 10 l
Netzkabel H05VV-F	2x0,75
Schalldruckpegel(EN 60704-2-1)	72	dB(A)
Gewicht (ohne Zubehör)WD 4	7,0	kg
Gewicht (ohne Zubehör)WD 4 Premium	7,3	kg

Technische Änderungen vorbehalten!

Contents

General notes EN 5

Technische gegevens NL 9

13 Avtagbart handtag

Bild B 1

→ Anslut handtaget till sugslangen tills den hakar fast.

Bild B 4

Alfred Kärcher GmbH & Co. KG

Alfred-Kärcher-Str. 28 - 40
