MANUAL DE UTILIZADOR 250 EHEIM

Manual de instruções

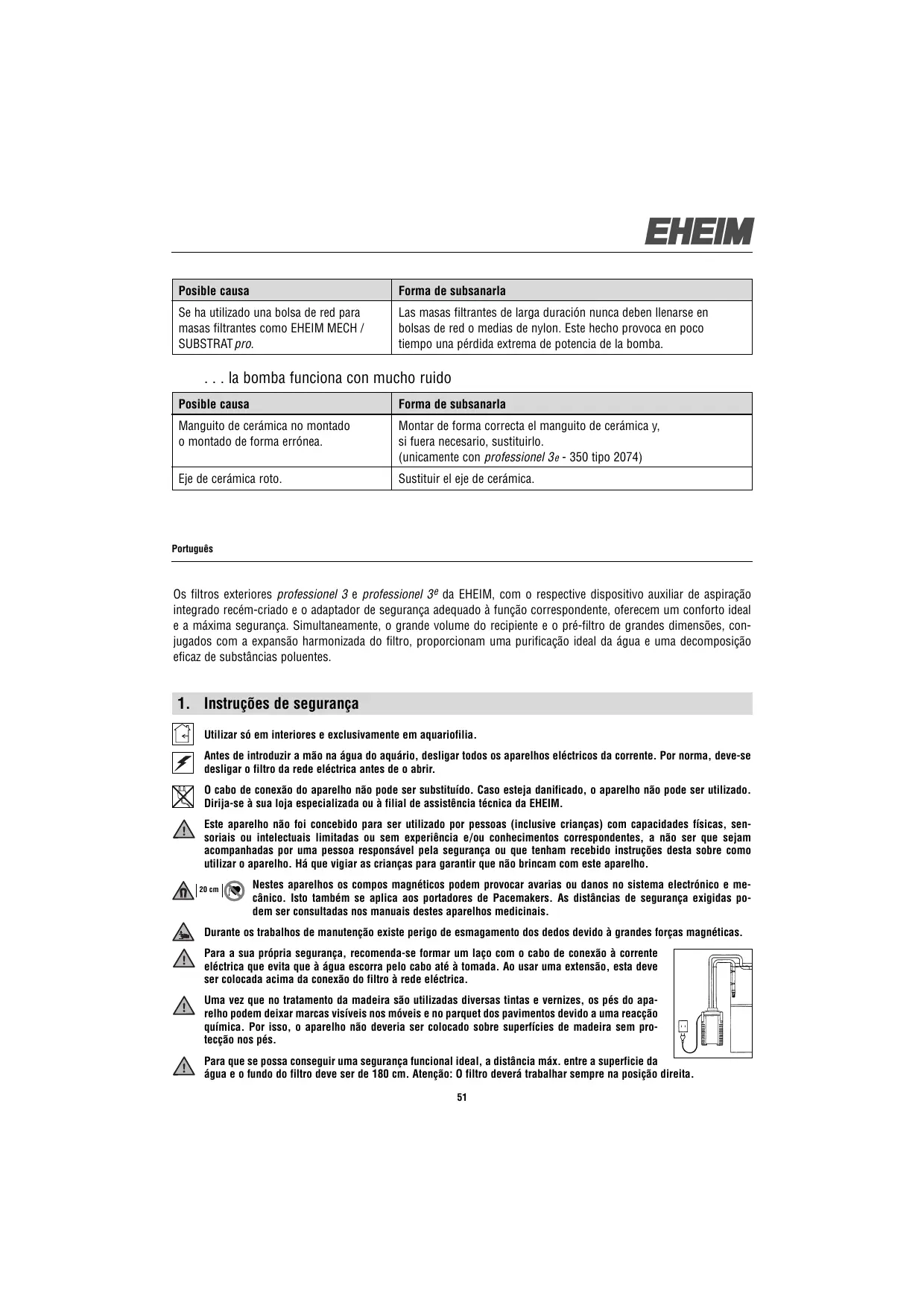

1. Instruções de segurança

Utilizar só em interiores e exclusivamente em aquariofilia. Antes de introduzir a mão na água do aquário, desligar todos os aparelhos eléctricos da corrente. Por norma, deve-se desligar o filtro da rede eléctrica antes de o abrir. O cabo de conexão do aparelho não pode ser substituído. Caso esteja danificado, o aparelho não pode ser utilizado. Dirija-se à sua loja especializada ou à filial de assistência técnica da EHEIM. Este aparelho não foi concebido para ser utilizado por pessoas (inclusive crianças) com capacidades físicas, sensoriais ou intelectuais limitadas ou sem experiência e/ou conhecimentos correspondentes, a não ser que sejam acompanhadas por uma pessoa responsável pela segurança ou que tenham recebido instruções desta sobre como utilizar o aparelho. Há que vigiar as crianças para garantir que não brincam com este aparelho. 20 cm Nestes aparelhos os compos magnéticos podem provocar avarias ou danos no sistema electrónico e mecânico. Isto também se aplica aos portadores de Pacemakers. As distâncias de segurança exigidas podem ser consultadas nos manuais destes aparelhos medicinais. Durante os trabalhos de manutenção existe perigo de esmagamento dos dedos devido à grandes forças magnéticas. Para a sua própria segurança, recomenda-se formar um laço com o cabo de conexão à corrente eléctrica que evita que à água escorra pelo cabo até à tomada. Ao usar uma extensão, esta deve ser colocada acima da conexão do filtro à rede eléctrica. Uma vez que no tratamento da madeira são utilizadas diversas tintas e vernizes, os pés do aparelho podem deixar marcas visíveis nos móveis e no parquet dos pavimentos devido a uma reacção química. Por isso, o aparelho não deveria ser colocado sobre superfícies de madeira sem protecção nos pés. Para que se possa conseguir uma segurança funcional ideal, a distância máx. entre a superficie da água e o fundo do filtro deve ser de 180 cm. Atenção: O filtro deverá trabalhar sempre na posição direita.

Perigo de queimadura: No caso de aparelhos com aquecimento, tomar cuidado ao tocar na espiral de aquecimento. Respeitar as medidas de segurança ao lidar com elementos de construção que acarretem perigo de descarga electrostática. max. 180 cm Não pôr o aparelho – ou partes do aparelho – na máquina de lavar louça. Não lavável na máquina! Não eliminar este produto com o lixo doméstico normal. Entregá-lo no posto de recolha de lixo especial da sua área. Este produto foi homologado conforme as respectivas leis e regulamentos nacionais e atende as exigências das normas da U.E. geprüfte Sicherheit

2. Vista geral dos componentes (Ver II)

1. Esteira filtrante (azul) 2. Vedação do pré-filtro 3. Pré-filtro 4. Válvula do pré-filtro 5. Grade de protecção

6. Espuma do filtro (branco) 7. Cartuchos do filtro 8. Amortecedor de borracha 9. Clips de fecho 10. Reservatório do filtro 11. Fusível do tubo flexível 12. Alavanca de bloqueio 13. Adaptador de segurança

14. Grampo 15. Corpo flutuante 16. Dispositivo auxiliar de sucção 17. Cabeça da bomba 18. Bloqueio do

adaptador 19. Painel de comando (só no caso do professionel 3 e - 350 versão 2074) 20. Vedação de perfil

21. Roda da bomba 22. Tampa da bomba 23. Tubos flexíveis 24. Arco de descarga 25. Tubo do difusor

26. Tubo de sucção 27. Dispositivo de sucção com braçadeira de aperto 28. Fonte de alimentação (só no caso

do professionel 3 e - 350 versão 2074) 29. Cesto de sucção 30. Cabo de rede 31. Tomada de ligação para interface da EHEIM (opcional)

3. Ligação e colocação em funcionamento

1. Colocar a alavanca de bloqueio (12) em „OFF“ e pressionar o bloqueio do adaptador (18) até o adaptador de

segurança (13) destravar. 2. Abrir os clips de fecho (9) ao puxar as arestas inferiores dos mesmos. 3. Retirar a cabeça da bomba (17). 4. Retirar todos os cartuchos. Atenção: Os cartuchos do filtro não devem ser enchidos em excesso, caso contrário não assentam bem. 5. Encher os elementos filtrantes com materiais filtrantes da EHEIM 6. Lavar com água os cartuchos do filtro cheios. Indicação: Limpeza mais fácil com a função EASY CLEAN.

7. Fechar o elemento filtrante cheio com a grade de protecção (5). 8. Agitar o elemento filtrante por baixo de

água corrente. Repetir esse procedimento com todos os elementos filtrantes. Atenção: Colocar uma almofada branca no elemento filtrante superior e fechá-lo com a grade de protecção. 9. Voltar a colocar os elementos filtrantes nos recipientes para filtros (10) na sequência que a seguir se indica: No caso de professionel 3 - 250 (versão 2071): 1. Elemento filtrante com MECH pro da EHEIM. 2. Elemento filtrante com SUBSTRATpro da EHEIM, almofada b ranca e grade de protecção. No caso do professionel 3 - 350 (versão 2073) e professionel 3 e - 350 (versão 2074): 1. Elemento filtrante com MECH pro da EHEIM. 2. Elemento filtrante com bioMECH da EHEIM. 3. Elemento filtrante com SUBSTRAT pro da EHEIM, almofada b ranca e grade de protecção. No caso do professionel 3 - 600 (versão 2075): 1. Elemento filtrante com MECHpro da EHEIM. 2. Elemento filtrante com MECH pro da EHEIM. 3. Elemento filtrante com bioMECH da EHEIM. 4. Elemento filtrante com SUBSTRAT pro da EHEIM, almofada b ranca e grade de protecção.

10. Inserir o pré-filtro (3) com a esteira filtrante azul (1) (pousar sobre o bocal ➞ seta). 11. Colocar a cabeça

da bomba (17) (ter em atenção a posição de instalação) e fechar os clips de fecho (9). Nota: Utilizar exclusivamente tubos flexíveis originais da EHEIM.

12. Fixar os acessórios pré-montados dos tubos flexíveis no aquário. 13. Cortar os tubos flexíveis (23) de

acordo com a distância entre o filtro e o aquário e encaixar nos acessórios. 14. Encaixar os tubos flexíveis (23) no adaptador de segurança (13) até encostar (Fig.: tubo flexível de refluxo à direita). 15. Colocar o fusível do

tubo flexível (11). 16. Fazer deslizar o adaptador de segurança (13) na cabeça da bomba (17) até encaixar de modo audível. 17. Colocar alavanca de bloqueio (12) em „ON“. 18. Certificar-se que o tubo do difusor (25) fica suspenso por cima da superfície da água. 19. Pressionar o dispositivo auxiliar de sucção (16) várias vezes e rapidamente de modo sucessivo até que o reservatório do filtro (10) se encha sozinho com água (não pode haver água no pré-filtro). 20. Ligar a fonte de alimentação (28) à cabeça da bomba (17) (só no caso do professionel 3 e - 350 versão 2074). 21. Ligar o cabo de rede (30). 22. Para evacuar o ar, voltar a pressionar o dispositivo auxiliar de sucção (16) 1 ou 2 e fazer deslizar o tubo do difusor (25) para a posição desejada.

Nota: Utilizar o „Manual de instruções do sistema electrónico“ para a operação electrónica (professionel 3 e).

5. Manutenção e conservação

Nota: Modelo electrónico (professionel 3 e): Este painel de comando indica quando os elementos filtrantes devem ser limpos. Se a capacidade de filtragem for reduzida, deve-se efectuar a manutenção (trimestralmente ou semestralmente). Limpar o pré-filtro em primeiro lugar (6.1). Se a limpeza do pré-filtro não for suficiente: limpar todos os filtros (Limpeza principal 6.2). Se a limpeza principal não for suficiente: limpar a câmara da bomba (6.3).

6.1 Limpar o pré-filtro

Nota: Substituir a esteira filtrante azul após a 3a lavagem.

1. Desligar o cabo de rede (30). 2. Desmontar o adaptador de segurança (13) e a cabeça da bomba (17)

(cap. 3 passos 1 - 3). 3. Retirar o pré-filtro (3). 4. Retirar a esteira filtrante azul (1). 5. Lavar a esteira filtrante azul (1) por baixo de água morna a correr (substituir se necessário). 6. Esvaziar e lavar o pré-filtro (3). 7. Inserir a esteira filtrante (1) no pré-filtro (3). 8. Inserir o pré-filtro (3) com a esteira filtrante azul (1) (pousar sobre o bocal ➞ seta). 9. Verificar as vedações, limpar se necessário e tratar com spray de conservação EHEIM (n.o: 4001000). 10. A válvula do pré-filtro (4) tem de se movimentar livremente. 11. Colocar a cabeça da bomba (17) (ter em atenção a posição de instalação) e fechar os clips de fecho (9). 12. Colocar em funcionamento o sistema de filtragem (cap. 3 passos 17 - 23).

6.2 Limpeza principal

1. Desligar o cabo de rede (30). 2. Desmontar o adaptador de segurança (13) e a cabeça da bomba (17) (cap.

3 passos 1 - 3). 3. Retirar o pré-filtro (3), o elemento filtrante com grade de protecção (5) e a almofada branca (6). 4. Retirar todos os cartuchos do filtro. 5. Lavar os cartuchos do filtro (7) e as massas do filtro até a água deixar de estar turva (ver função EASY CLEAN). 6. Esvaziar o reservatório do filtro (10). Nota: Os passos 7 a 8 só devem ser efectuados de três em três ou de quatro em quatro limpezas principais. Atenção: Os cartuchos do filtro não devem ser enchidos em excesso, caso contrário não assentam bem.

7. Deixar um terço de SUBSTRAT pro e bioMECH da EHEIM gastos no elemento filtrante. 8. Encher dois terços

de SUBSTRATpro e bioMECH da EHEIM gastos. 9. Se necessário, substituir completamente o EHEIM MECHpro.

10. Voltar a inserir todos os filtros e cartuchos do filtro (cap. 3 passos 8 - 10). 11. Limpar o sistema de tubos

flexíveis com a escova de limpeza universal EHEIM (n.o: 4005570). 12. / 13. / 14. (cap. 3 passos 8 - 10).

15. Colocar a cabeça da bomba (17) (ter em atenção a posição de instalação) e fechar os clips de fecho (9).

16. Colocar em funcionamento o sistema de filtragem (cap. 3 passos 17 - 23).

6.3 Limpar a cámara da bomba

Atenção: O eixo de cerâmica pode partir. Limpar com cuidado!

1. Retirar o adaptador de segurança (13) e a cabeça da bomba (17) (cap. 3 passos 1 - 3). 2. Rodar e retirar a

tampa da bomba (22). Lubrificar o anel vedante com spray de conservação EHEIM 4001000. 3. Desmontar a roda da bomba (21). 4. Limpar a câmara da bomba, a tampa da bomba, a roda d bomba e o canal de lubrificação com o conjunto de limpeza EHEIM 4009560. 5. A roda da bomba (21) tem de estar limpar e tem de se movimentar livremente (seta). Ter em atenção a posição de instalação da manga de cerâmica (a) (só no caso do professionel 3 e - 350 versão 2074). 6. Inserir a roda da bomba (21) na câmara da bomba. 7. Fechar a câmara da bomba com a respectiva bomba (22). Ter em atenção o entalhe e o bujão (seta). 8. Desmontar e limpar o grampo (14) e o corpo flutuante (15) na parte superior da cabeça da bomba (17). 9. Montar a válvula de retenção (14 / 15) (ter em atenção a posição de instalação. O corpo flutuante (15) tem de se movimentar livremente). 10. Colocar a cabeça da bomba (17) (ter em atenção a posição de instalação) e fechar os clips de fecho (9). 11. Colocar em funcionamento o sistema de filtragem (cap. 3 passos 17 a 23).

7. O que fazer, se . . .

. . . Não é possível fechar a parte superior do filtro Causa Reparação Posição incorrecta de montagem dos cartuchos do filtro. Empurrar para dentro os cartuchos do filtro e o filtro de entrada de forma que eles fiquem a assentar bem uns sobre os outros. Os cartuchos do filtro estão cheios demais. Não encher demais os cartuchos do filtro. Eventualmente, limpar as superfícies que encostam umas às outras. A junta perfilada não está correctamente montada. Colocar a junta correctamente na respectiva ranhura que se encontra na parte superior do filtro. Verificar se apresenta danos e, caso necessário, substitui-la. . . . Falta de hermeticidade no filtro da parte superior Causa Reparação Os clips de fecho nã estão bem fechados. Fechar bem todos os clips de fecho. Superfície das juntas de vedação ou perfiladas está suja. Limpar as superfícies de vedação e pulverizá-las ligeiramente com o Spray de Óleo de Silicone EHEIM n.o de encom. 4001000. A junta não está montada, foi colocada de forma incorrecta ou está danificada. Colocar a junta correctamente ou substitui-la. . . . O dispositivo auxiliar de aspiração não funciona Causa Reparação O filtro de entrada está cheio de água. Despejar o filtro de entrada repetir o processo de aspiração. A aspiração só funciona se o filtro de entrada estiver despejado! Válvula do pré-filtro não fechada. Verificar se a área da válvula do pré-filtro está suja e limpá-la. A válvula do pré-filtro tem de se movimentar livremente (ver cap. 6.2 passo 13). Válvula de retenção suja / avariada. Limpar a válvula de retenção ou, se necessário, substituí-la (ver cap.6.3).

. . . A bomba não funciona Causa Reparação Não há alimentação de corrente. Ligar a ficha de alimentação. Eixo partido. Substituir o eixo (vide Lista de peças de subsituição). Falta a roda da bomba centrífuga ou está bloqueada por grãos de saibro, cascas de caracol ou materiais semelhantes. Colocar a bomba centrífuga, limpar a câmara da bomba. . . . A potência do filtro está fortemente reduzida Causa Reparação A posição da alavanca do adaptador de segurança está errada. Controlar a posição da alavanca e corrigi-la. O adaptador de segurança está sujo. Retirar o adaptador de segurança; abrir a alavanca de vedação e limpar os orifícos com uma escova de limpeza (n.o de encom. 4005570). Instalação das mangueiras. Verificar se o sistema de instalação das mangueiras apresenta dobras ou fortes estreitamentos devido a estrangulamentos. O sistema de instalação das mangueiras está sujo. Limpar o sistema de instalação das mangueiras em intervalos regulares; isto é, puxar a escova de limpeza Universal (n.o de encom. 4005570) através das tubagens de aspiração ou dos tubos de aspiração e do difusor. O cesto de aspiração está entupido. Retirar a sujidade maior, limpar o cesto do filtro. A massa filtrante apresenta grande sujidade. Lavar as massas filtrantes. As massas filtrantes tais como a EHEIM MECH / SUBSTRAT pro foi enchido em sacos de rede. Os meios filtrantes de longa duração não devem nunca ser metidos em sacos de rede ou meias de nylon. Isto provoca dentro de pouco tempa uma enorme perda de potência da bomba. A massa filtrante não está bem lavada. Durante a lavagem, retirar a massa filtrante do cesto onde se encontra e enxaguá-la com água tépida. Acumulação incorrecta da massa filtrante. Verificar a acumulação da massa filtrante na filtragem por camadas recomendada por nós. Encher o cartucho do filtro inferior até quase por baixo do rebordo com EHEIM MECH. Encher também os dois outros cartuchos do filtro seguintes até quase por baixo do rebordo com SUBSTRAT pro. Nunca colocar a tela trançada branca do filtro por baixo do aro. A tela trançada do filtro está mal colocada. Depois de ter sido colocado o cartucho do filtro superior, empurrar o aro para dentro e colocar-lhe por cima a tela trançada branca do filtro. A tela trançada do filtro não foi substituída. Com o kit de escovas de limpeza (n.o de encom. 4009560) limpar a câmara da bomba, os canais de refrigeração e de lubrificação (v. cap. „Manutenção e cuidados a ter“). O circuito da água não está correctamente estabelecido. Pôr o filtro a trabalhar mediante aspiração (como descrito nas instruções). Prestar atenção para que, durante o processo de enchimento o circuito da água (lado de pressão) fique sempre acima da superfície da água, para que o aparelho possa arejar de maneira ideal.

. . . Ar no filtro Causa Reparação Local de instalação do filtro. O rebordo superior da cabeça da bomba deveria ficar pelo menos 10 cm abaixo da superfície da água. Melhor ainda seria a sua colocação por baixo do aquário. O ar é aspirado através do sistema de instalação das mangueiras. Verificar se as uniões das mangueiras estão bem apertadas, eventualmente substituir as mangueiras. Alimentação suplementar de ar (bomba de diafragma). Não instalar o tubo de escapa na proximidade do tubo de aspiração. As massas filtrantes estão fortemente sujas. Lavar as massas filtrantes. As massas filtrantes tais como a EHEIM MECH / SUBSTRAT pro foram metidas em sacos de rede. Os meios filtrantes de longa duração não devem nunca ser metidos em sacos de rede ou meias de nylon. Isto provoca dentro de pouco tempo uma enorme perda de potência da bomba. . . . A bomba fizer muito barulho Causa Reparação A manga de cerámica não está montada ou está montada incorrectamente. Montar correctamente a manga de cerâmica e, se necessário, substituir (só no caso do professionel 3 e - 350 versão 2074). Eixo de cerâmica partido. Substituir o eixo de cerâmica.
