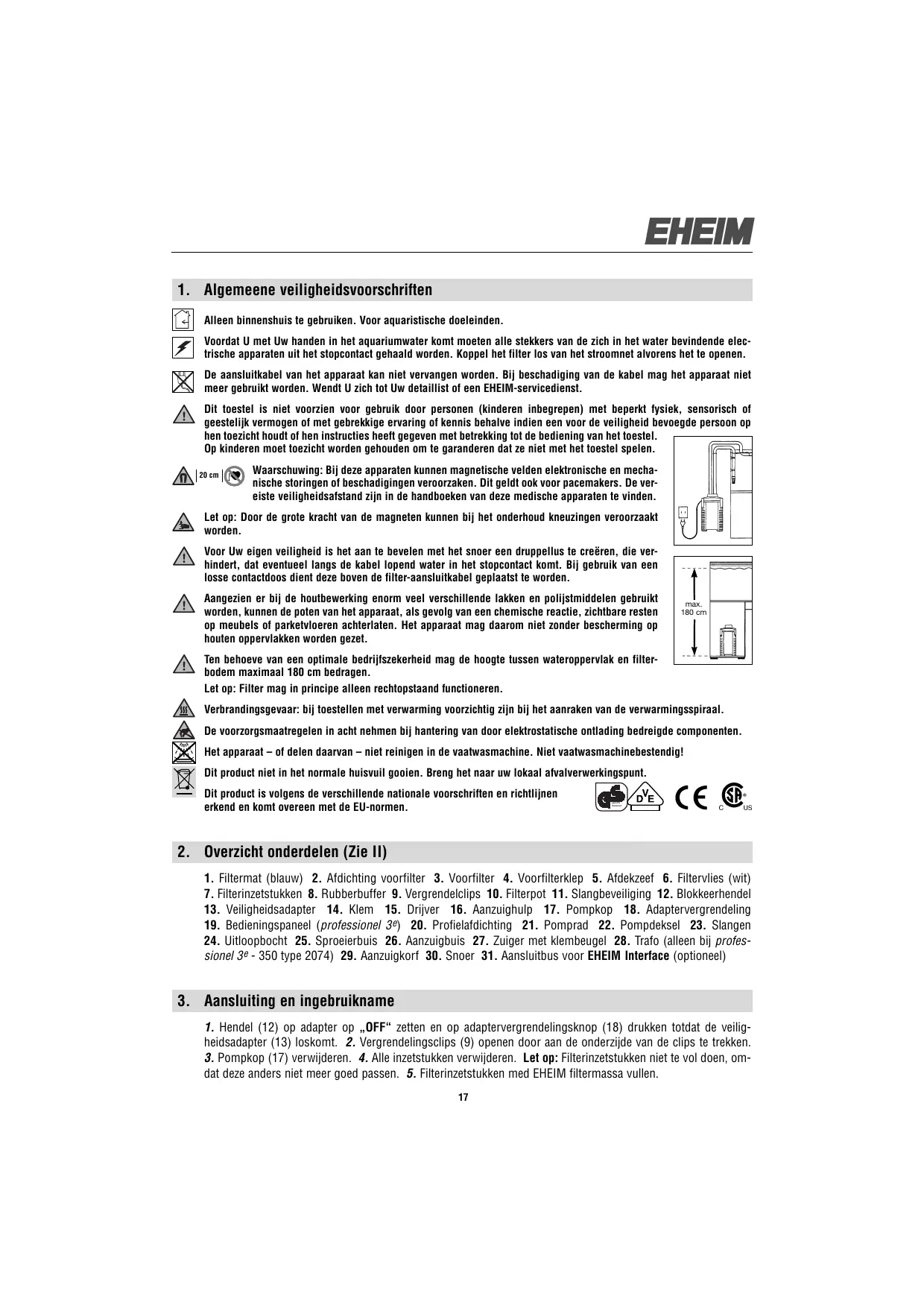

GEBRUIKSAANWIJZING 250 EHEIM

1. Algemeene veiligheidsvoorschriften

Alleen binnenshuis te gebruiken. Voor aquaristische doeleinden. Voordat U met Uw handen in het aquariumwater komt moeten alle stekkers van de zich in het water bevindende electrische apparaten uit het stopcontact gehaald worden. Koppel het filter los van het stroomnet alvorens het te openen. De aansluitkabel van het apparaat kan niet vervangen worden. Bij beschadiging van de kabel mag het apparaat niet meer gebruikt worden. Wendt U zich tot Uw detaillist of een EHEIM-servicedienst. Dit toestel is niet voorzien voor gebruik door personen (kinderen inbegrepen) met beperkt fysiek, sensorisch of geestelijk vermogen of met gebrekkige ervaring of kennis behalve indien een voor de veiligheid bevoegde persoon op hen toezicht houdt of hen instructies heeft gegeven met betrekking tot de bediening van het toestel. Op kinderen moet toezicht worden gehouden om te garanderen dat ze niet met het toestel spelen. 20 cm Waarschuwing: Bij deze apparaten kunnen magnetische velden elektronische en mechanische storingen of beschadigingen veroorzaken. Dit geldt ook voor pacemakers. De vereiste veiligheidsafstand zijn in de handboeken van deze medische apparaten te vinden. Let op: Door de grote kracht van de magneten kunnen bij het onderhoud kneuzingen veroorzaakt worden. Voor Uw eigen veiligheid is het aan te bevelen met het snoer een druppellus te creëren, die verhindert, dat eventueel langs de kabel lopend water in het stopcontact komt. Bij gebruik van een losse contactdoos dient deze boven de filter-aansluitkabel geplaatst te worden. Aangezien er bij de houtbewerking enorm veel verschillende lakken en polijstmiddelen gebruikt worden, kunnen de poten van het apparaat, als gevolg van een chemische reactie, zichtbare resten op meubels of parketvloeren achterlaten. Het apparaat mag daarom niet zonder bescherming op houten oppervlakken worden gezet. max. 180 cm Ten behoeve van een optimale bedrijfszekerheid mag de hoogte tussen wateroppervlak en filterbodem maximaal 180 cm bedragen. Let op: Filter mag in principe alleen rechtopstaand functioneren. Verbrandingsgevaar: bij toestellen met verwarming voorzichtig zijn bij het aanraken van de verwarmingsspiraal. De voorzorgsmaatregelen in acht nehmen bij hantering van door elektrostatische ontlading bedreigde componenten. Het apparaat – of delen daarvan – niet reinigen in de vaatwasmachine. Niet vaatwasmachinebestendig! Dit product niet in het normale huisvuil gooien. Breng het naar uw lokaal afvalverwerkingspunt. Dit product is volgens de verschillende nationale voorschriften en richtlijnen erkend en komt overeen met de EU-normen. geprüfte Sicherheit

2. Overzicht onderdelen (Zie II)

1. Filtermat (blauw) 2. Afdichting voorfilter 3. Voorfilter 4. Voorfilterklep 5. Afdekzeef 6. Filtervlies (wit)

7. Filterinzetstukken 8. Rubberbuffer 9. Vergrendelclips 10. Filterpot 11. Slangbeveiliging 12. Blokkeerhendel

13. Veiligheidsadapter 14. Klem 15. Drijver 16. Aanzuighulp 17. Pompkop 18. Adaptervergrendeling

24. Uitloopbocht 25. Sproeierbuis 26. Aanzuigbuis 27. Zuiger met klembeugel 28. Trafo (alleen bij professionel 3 e - 350 type 2074) 29. Aanzuigkorf 30. Snoer 31. Aansluitbus voor EHEIM Interface (optioneel)

3. Aansluiting en ingebruikname

1. Hendel (12) op adapter op „OFF“ zetten en op adaptervergrendelingsknop (18) drukken totdat de veiligheidsadapter (13) loskomt. 2. Vergrendelingsclips (9) openen door aan de onderzijde van de clips te trekken. 3. Pompkop (17) verwijderen. 4. Alle inzetstukken verwijderen. Let op: Filterinzetstukken niet te vol doen, omdat deze anders niet meer goed passen. 5. Filterinzetstukken med EHEIM filtermassa vullen.

6. Gevulde filterinzetstukken met water spoelen.

Aanwijzing: eenvoudigere reiniging met EASY CLEAN functie.

7. Gevuld filterelement met afdekrooster (5) sluiten. 8. Filterelement onder stromend water schudden. Met alle

filterelementen herhalen. Attentie: wit filtervlies in het bovenste filterelement leggen en met afdekrooster sluiten.

9. Filterelementen in de volgende volgorde opnieuw in het filterreservoir zetten (10): bij professionel 3 - 250

(type 2071): 1. Filterlement met EHEIM MECH pro. 2. Filterelement met EHEIM SUBSTRATpro, wit vlies en afdekrooster. Bij professionel 3 - 350 (type 2073) en professionel 3 e - 350 (type 2074): 1. Filterelement met EHEIM MECH pro. 2. Filterelement met EHEIM bioMECH. 3. Filterelement met EHEIM SUBSTRAT pro, wit vlies en afdekrooster. Bij professionel 3 - 600 (type 2075): 1. Filterelement met EHEIM MECH pro. 2. Filterelement met EHEIM MECH pro. 3. Filterelement met EHEIM bioMECH. 4. Filterelement met EHEIM SUBSTRAT pro, wit vlies en afdekrooster. 10. Voorfilter (3) met blauwe filtermat (1) plaatsen (op aansluitstomp zetten ➞ pijlen). 11. Pompkop (17) plaatsen (op inbouwpositie letten) en vergrendelingsclips (9) sluiten. Aanwijzing: Alleen originele slangen van EHEIM gebruiken.

12. Voorgemonteerde slangaccessoires aan aquarium bevestigen. 13. Slangen (23) afsnijden op afstand tussen

filter en aquarium en op de accessoires anbrengen. 14. Slangen (23) tot aan de aanslag op de veiligheidsadapter (13) schuiven. 15. Slangbeveiliging (11) aanbrengen. 16. Veiligheidsadapter (13) in de pompkop (17) schuiven totdat deze hoorbaar vastklikt. 17. Hendel (12) op „ON“ zetten. 18. Erop letten dat de sproeierbuis (25) boven het wateroppervlak blijft. 19. Meerdere malen snel na elkaar op de aanzuighulp (16) drukken totdat de filterpot (10) zichzelf vult met water (het voorfilter mag geen water bevatten!). 20. Netdeel (28) op pompkop (17) steken (alleen bij professionel 3 e - 350 type 2074). 21. Netsnoer (30) insteken. 22. Voor de ontluchting nogmaals een- of tweemal op de aanzuighulp (16) drukken en de sproeierbuis (25) in de gewenste positie brengen.

Aanwijzing: Voor het bedienen van de elektronica (professionel 3 e) zie “Gebruiksaanwijzing elektronic“.

5. Onderhoud en verzorging

Aanwijzing: Elektronische uitvoering (professionel 3 e): Opt het bedieningspaneel wordt aangegeven wanneer de filter moeten worden gereinigt. Bij verminderte filtercapaciteit onderhoudswerkzaamheden (ongeveer elke 3 tot 6 maanden) uitvoeren. Eerst voorfilter reinigen (6.1). Als reiniging voorfilter onvoldoende is: Alle filters reinigen (Hoofdreiniging 6.2). Als hoofdreiniging onvoldoende is: Pompkamer reinigen (6.3).

6.1 Voorfilter reinigen

Aanwijzing: Blauwe filtermat na 3 maal reiniging vervangen. 1. Netsnoer (30) loskoppelen. 2. Veiligheidsadapter (13) en pompkop (17) demonteren (Hoofdstuk 3, Stap 1 3). 3. Voorfilter (3) verwijderen. 4. Blauwe filtermat (1) verwijderen. 5. Blauwe filtermat (1) onder stromend, lauwwarm water afspoelen (indien nodig vervangen). 6. Voorfilter (3) leegmaken en uitspoelen. 7. Blauwe filtermat (1) in het voorfilter (3) plaatsen. 8. Voorfilter (3) met blauwe filtermat (1) plaatsen (op aansluitstomp zetten ➞ pijlen). 9. Afdichtingen kontroleren, eventueel reinigen en inspuiten met EHEIM-onderhoudsspray (nr. 4001000). 10. Voorfilterklep (4) moet vrij kunnen bewegen. 11. Pompkop (17) plaatsen (op inbouwpositie letten) en vergrendelclip (9) sluiten. 12. Filtersysteem in gebruik nemen (Hoofdstuk 3, Stap 17 - 23).

1. Netsnoer (30) loskoppelen. 2. Veiligheidsadapter (13) en pompkop (17) demonteren (Hoofdstuk 3, Stap

1 - 3). 3. Voorfilter (3), filterelement met afdekrooster (5) en wit filtervlies (6) verwijderen. Wit filtervlies (6) bij elke reiniging vervangen. 4. Alle filterinzetstukken verwijderen. 5. Filterinzetstukken (7) en filtermassa’s met water spoelen totdat er geen vervuiling meer zichtbaar is (zie EASY CLEAN functie). 6. Filterpot (10) leegmaken. Aanwijzing: Stappen 7 en 8 alleen bij elke derde of vierde hoofdreiniging uitvoeren. Door het mengen van gebruikte en nieuwe substraatmassa blijven de benodigde bacterieculturen behouden. Let op: Filterinzetstukken niet te vol doen, omdat deze anders niet meer goed passen.

7. Een derde van het gebruikte EHEIM SUBSTRAT pro en EHEIM bioMECH in het filterinzetstuk laten. 8. Twee

derde EHEIM SUBSTRAT pro en EHEIM bio MECH bijvullen. 9. EHEIM MECH pro zo nodig volledig vervangen.

10. Alle filters en filterinzetstukken terugplaatsen (Hoofdstuk 3, Stap 8 - 10). 12. / 13. / 14. (Hoofdstuk 3, Stap

8 - 10). 11. Slangsysteem reinigen met EHEIM universele reinigingsborstel (nr. 4006570). 15. Pompkop (17)

plaatsen (op inbouwpositie letten) en vergrendelclips (9) sluiten. 16. Filtersysteem in gebruik nemen (Hoofdstuk 3, Stap 17 - 23).

6.3 Pompkamer reinigen

Let op: De keramische as kan breken. Voorzichtig reinigen!

1. Veiligheidsadapter (13) en pompkop (17) verwijderen (Hoofdstuk 3, Stap 1 - 3). 2. Pompdeksel (22) draaien

en verwijderen. 3. Pomrad (21) demonteren. 4. Pompkamer, pompdeksel, pomprad en smeerkanaal reinigen met EHEIM-reinigingsset (nr. 4009560). 5. Pomprad (21) moet schoon zijn en vrij kunnen bewegen (pijlen). Op inbouwstand van keramische huls (a) letten (alleen bij professionel 3 e - 350 type 2074). 6. Pomprad (21) in pompkamer plaatsen. 7. Pompkamer met pompdeksel (22) sluiten. Op uitsparing en nokje letten (pijlen). 8. Klem (14) en drijver (15) aan bovenzijde van pompkop (17) demonteren en reinigen. 9. Terugslagklep (14/15) plaatsen (op inbouwpositie letten). Drijver (15) moet vrij kunnen bewegen. 10. Pompkop (17) plaatsen (op inbouwpositie letten) en vergrendelclips (9) sluiten. 11. Filtersysteem in bedrijf nemen (Hoofdstuk 3, Stap 17 - 23).

7. Wat te doen indien . . .

. . . Bovenste gedeelte van de filter kan niet worden gesloten? Oorzaak Oplossing Verkeerde inbouwpositie van de filterinzetstukken. Filterinzetstukken en voorfilter zo plaatsen, dat ze in een rechte lijn boven elkaar liggen. Filterinzetstukken overmatig gevuld. Filterinzetstukken niet overmatig vullen. Eventueel de tegen elkaar botsende oppervlakken reinigen. Profielafdichting niet juist gemonteerd. Afdichting correct in de aanwezige uitsparing plaatsen, op beschadigingen letten en eventueel vervangen. . . . Filter op het bovenste gedeelte lekt? Oorzaak Oplossing Sluitclips niet juist gesloten. Alle sluitclips juist sluiten. Afsluitvlakken of profielafdichting vuil. Afsluitvlakken reinigen en licht inspuiten met EHEIM-siliconenvetspray (nr. 4001000).

Profielafdichting niet juist gemonteerd. Afdichting correct in de aanwezige uitsparing plaatsen, op beschadigingen letten en eventueel vervangen. . . . Aanzuighulp werkt niet? Oorzaak Oplossing Voorfilterklep in voorfilter niet gesloten. Gebied van voorfilterklep controleren op vervuiling en reinigen. Voorfilterklep moet vrij kunnen bewegen (zie Hoofdstuk 6.2, Stap 13). Voorfilter is gevuld met water. Voorfilter leegmaken en aanzuigproces herhalen. Het aanzuigen werkt alleen bij een lege voorfilter! Terugslagklep vervuild / defect Terugslagklep reinigen of eventueel vervangen (zie Hoofdstuk 6.3). . . . Pomp loopt niet? Oorzaak Oplossing Geen netvoeding. Stekker insteken. As gebroken. As vervangen (onderdelenlijst). Pomprad ontbreekt of wordt geblokkeerd door grind, slakkenhuisjes e.a. Pomprad plaatsen, pompkamer reinigen. . . . Filtercapaciteit is sterk gedaald? Oorzaak Oplossing Hendelstand adapter niet correct. Hendelstand controleren en corrigeren. Adapter vuil. Adapter wegnemen; sluithendel openen en de openingen reinigen met de EHEIM reinigingsborstel (nr. 4005570). Slangen vernauwd. Slangen controleren op knikken en sterke doorsnedevernauwingen. Slangen vuil. Slangen regelmatig reinigen; d.w.z. EHEIM universele reinigingsborstel (nr. 4005570) door de zuigleidingen en drukleiding of aanzuigbuizen en sproeierbuis halen. Aanzuigkorf verstopt, filtermassa’s sterk vervuild. Grof vuil verwijderen, filterkorf reinigen. Filtermassa’s schoonmaken, eventueel vernieuwen. Filtermassa’s erg vuil. Filtermassa’s reinigen. Filtermassa’s in filterzak afgevuld. Filtermedia die lang meegaan nooit in filterzak of nylonkousen afvullen. Dit leidt binnen zeer korte tijd tot een extreem vermogensverlies van de pomp. Filtermassa niet juist gereinigd. Filtermassa bij reiniging uit de filtermassakorf halen en schoonspoelen met lauw water. Verkeerde filtermassa-opbouw. Filtermassa-opbouw controleren op de door ons aanbevolen filtratie in lagen. Onderste filterinzetstuk tot vlak onder de rand vullen met EHEIM MECH. De twee andere filtermandjes eveneens tot vlak onder de rand vullen met EHEIM SUBSTRAT pro. Wit filtervlies nooit onder de beugel leggen. Filtervlies niet vervangen. Filtervlies 2616805 moet bij iedere reinigingsbeurt vervangen worden.

Oorzaak Oplossing Pomp vuil. Pompkamer, koel- en smeerkanaal reinigen met EHEIM reinigingsborstelset (nr. 4009570) (zie hoofdstuk „Onderhoud en verzorging“). Waterkringloop niet juist tot stand gebracht. Filter door middel van aanzuigen (zoals beschreven in handleiding) in werking stellen. Tijdens het vullen moet de retourleiding (drukzijde) zich boven het wateroppervlak bevinden, zodat het apparaat optimaal ontlucht. Te veel accessoires op het slangsysteem geïnstalleerd. Aangesloten accessoires verminderen het filtervermogen. Extra accessoires (CO2, UV) verwijderen of via een aparte waterkringloop aansturen. . . . er lucht in het filter zit? Oorzaak Oplossing Plaats van het filter. De bovenkant van de pompkop moet min. 10 cm onder het wateroppervlak liggen. De pompkop kan beter onder het aquarium worden gezet. Lucht wordt via slangen aangezogen. Slangverbinding controleren op goede bevestiging, slangen eventueel vervangen. Extra luchttoevoer (membraanpomp). Uitstromer niet in de buurt van de aanzuigbuis installeren. Filtermassa’s vervuild. Filtermassa’s reinigen. Filtermassa’s in perlonzak of nylonkous. Filtermedia die lang meegaan nooit in perlonzak of nylonkousen afvullen. Dit leidt binnen zeer korte tijd tot een extreem vermogensverlies van de pomp. . . . de pomp veel lawaai maakt? Oorzaak Oplossing Keramische huls niet of op onjuist wijze geplaatst. Keramische huls op juiste wijze plaatsen of eventueel vervangen. (alleen bij professionel 3 e - 350 type 2074). Keramische as gebroken. Keramische as vervangen. Svenska EHEIM professionel 3 och 3 e externfilter erbjuder optimal komfort och högsta säkerhet genom den nyutvecklade, integrerade sughjälpen och den ytterst funktionella säkerhetsadaptern. Dessutom gör den stora behållarvolymen och det stora förfiltret tillsammans med den anpassade filtermassauppbyggnaden att bästa möjliga vattenrensning och effektiv minskning av skadliga ämnen uppnås.
