INSTRUKCJA OBSŁUGI 250 EHEIM

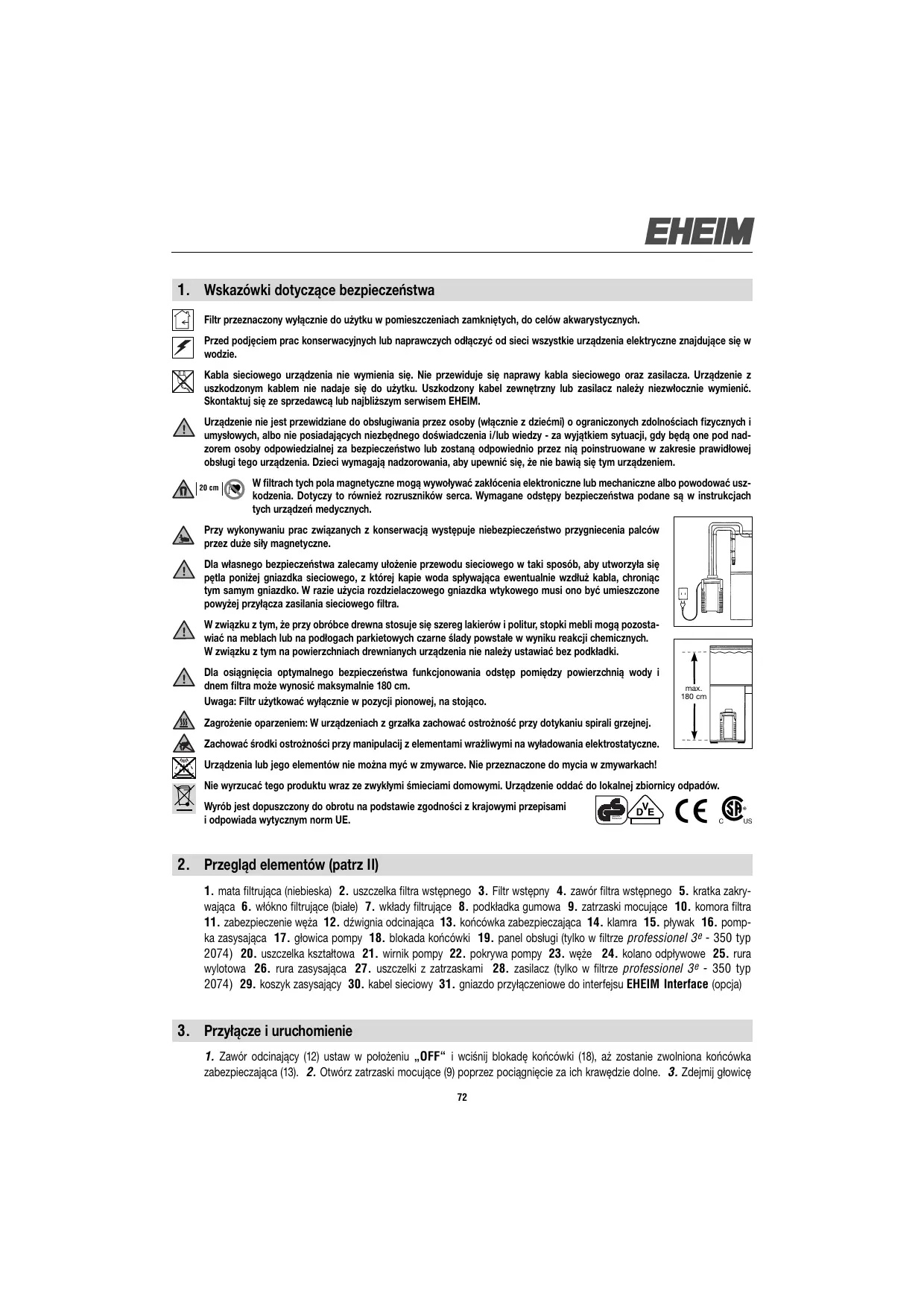

1. Wskazówki dotyczące bezpieczeństwa

Filtr przeznaczony wyłącznie do użytku w pomieszczeniach zamkniętych, do celów akwarystycznych. Przed podjęciem prac konserwacyjnych lub naprawczych odłączyć od sieci wszystkie urządzenia elektryczne znajdujące się w wodzie. Kabla sieciowego urządzenia nie wymienia się. Nie przewiduje się naprawy kabla sieciowego oraz zasilacza. Urządzenie z uszkodzonym kablem nie nadaje się do użytku. Uszkodzony kabel zewnętrzny lub zasilacz należy niezwłocznie wymienić. Skontaktuj się ze sprzedawcą lub najbliższym serwisem EHEIM. Urządzenie nie jest przewidziane do obsługiwania przez osoby (włącznie z dziećmi) o ograniczonych zdolnościach fizycznych i umysłowych, albo nie posiadających niezbędnego doświadczenia i/lub wiedzy - za wyjątkiem sytuacji, gdy będą one pod nadzorem osoby odpowiedzialnej za bezpieczeństwo lub zostaną odpowiednio przez nią poinstruowane w zakresie prawidłowej obsługi tego urządzenia. Dzieci wymagają nadzorowania, aby upewnić się, że nie bawią się tym urządzeniem. 20 cm W filtrach tych pola magnetyczne mogą wywoływać zakłócenia elektroniczne lub mechaniczne albo powodować uszkodzenia. Dotyczy to również rozruszników serca. Wymagane odstępy bezpieczeństwa podane są w instrukcjach tych urządzeń medycznych. Przy wykonywaniu prac związanych z konserwacją występuje niebezpieczeństwo przygniecenia palców przez duże siły magnetyczne. Dla własnego bezpieczeństwa zalecamy ułożenie przewodu sieciowego w taki sposób, aby utworzyła się pętla poniżej gniazdka sieciowego, z której kapie woda spływająca ewentualnie wzdłuż kabla, chroniąc tym samym gniazdko. W razie użycia rozdzielaczowego gniazdka wtykowego musi ono być umieszczone powyżej przyłącza zasilania sieciowego filtra. W związku z tym, że przy obróbce drewna stosuje się szereg lakierów i politur, stopki mebli mogą pozostawiać na meblach lub na podłogach parkietowych czarne ślady powstałe w wyniku reakcji chemicznych. W związku z tym na powierzchniach drewnianych urządzenia nie należy ustawiać bez podkładki. Dla osiągnięcia optymalnego bezpieczeństwa funkcjonowania odstęp pomiędzy powierzchnią wody i dnem filtra może wynosić maksymalnie 180 cm. Uwaga: Filtr użytkować wyłącznie w pozycji pionowej, na stojąco. max. 180 cm Zagrożenie oparzeniem: W urządzeniach z grzałka zachować ostrożność przy dotykaniu spirali grzejnej. Zachować środki ostrożności przy manipulacij z elementami wrażliwymi na wyładowania elektrostatyczne. Urządzenia lub jego elementów nie można myć w zmywarce. Nie przeznaczone do mycia w zmywarkach! Nie wyrzucać tego produktu wraz ze zwykłymi śmieciami domowymi. Urządzenie oddać do lokalnej zbiornicy odpadów. Wyrób jest dopuszczony do obrotu na podstawie zgodności z krajowymi przepisami i odpowiada wytycznym norm UE. geprüfte Sicherheit

2. Przegląd elementów (patrz II)

1. mata filtrująca (niebieska) 2. uszczelka filtra wstępnego 3. Filtr wstępny 4. zawór filtra wstępnego 5. kratka zakrywająca 6. włókno filtrujące (białe) 7. wkłady filtrujące 8. podkładka gumowa 9. zatrzaski mocujące 10. komora filtra 11. zabezpieczenie węża 12. dźwignia odcinająca 13. końcówka zabezpieczająca 14. klamra 15. pływak 16. pompka zasysająca 17. głowica pompy 18. blokada końcówki 19. panel obsługi (tylko w filtrze professionel 3 e - 350 typ 2074) 20. uszczelka kształtowa 21. wirnik pompy 22. pokrywa pompy 23. węże 24. kolano odpływowe 25. rura wylotowa 26. rura zasysająca 27. uszczelki z zatrzaskami 28. zasilacz (tylko w filtrze professionel 3 e - 350 typ 2074) 29. koszyk zasysający 30. kabel sieciowy 31. gniazdo przyłączeniowe do interfejsu EHEIM Interface (opcja)

3. Przyłącze i uruchomienie

1. Zawór odcinający (12) ustaw w położeniu „OFF“ i wciśnij blokadę końcówki (18), aż zostanie zwolniona końcówka

zabezpieczająca (13). 2. Otwórz zatrzaski mocujące (9) poprzez pociągnięcie za ich krawędzie dolne. 3. Zdejmij głowicę

pompy (17). 4. Wyjmij wszystkie wkłady. Uwaga: Wkładów filtrujących nie można przepełnić, ponieważ w przeciwnym wypadku nie będą pasowały do komory filtra. 5. Napełnić wkłady filtracyjne materiałem filtrującym EHEIM. 6. Wypełnione wkłady filtrujące przepłucz wodą. Wskazówka: Funkcja EASY CLEAN ułatwia czyszczenie.

7. Napełniony wkład filtracyjny zamknąć kratką (5). 8. Potrząsać wkładem filtracyjnym pod strumieniem bieżącej wody.

Powtórzyć te czynności ze wszystkimi wkładami filtracyjnymi. Uwaga: Włożyć białą włókninę filtracyjną do najwyższego wkładu i zamknąć kratkę. 9. Włożyć wkłady filtracyjne z powrotem do pojemnika filtra (10) w następującej kolejności: W filtrze professionel 3 - 250 (typ 2071): 1. Wkład filtracyjny z substratem EHEIM MECH pro. 2. Wkład filtracyjny z substratem EHEIM SUBSTRAT pro, białą włóknina i kratka zamykająca. W filtrach professionel 3 - 350 (Typ 2073) i professionel 3 e - 350 (Typ 2074): 1. Wkład filtracyjny z substratem EHEIM MECH pro. 2. Wkład filtracyjny z substratem EHEIM bioMECH. 3. Wkład filtracyjny z substratem EHEIM SUBSTRAT pro, białą włóknina i kratka zamykająca. W filtrze professionel 3 - 600 (Typ 2075): 1. Wkład filtracyjny z substratem EHEIM MECH pro. 1. Wkład filtracyjny z substratem EHEIM MECH pro. 3. Wkład filtracyjny z substratem EHEIM bioMECH. 4. Wkład filtracyjny z substratem EHEIM SUBSTRAT pro, białą włóknina i kratka zamykająca.

10. Załóż filtr wstępny (3) z niebieską matą filtrującą (1) (nałóżyć na króciec ➞ strzałki). 11. Załóż głowicę pompy

(17) (zwracając uwagę na położenie montażowe) i zamknij zatrzaski mocujące (9). Wskazówka: Używaj oryginalnych węży EHEIM.

12. Zmontowane oprzyrządowanie z wężami przymocuj do akwarium. 13. Przytnij węże (23) na długość między filtrem a

akwarium i połącz z oprzyrządowaniem. 14. Węże (23) podłącz do końcówki zabezpieczającej (13) do oporu (rys.: wąż odpływowy prawy). 15. Przymocuj zabezpieczenie węża (11). 16. Końcówkę zabezpieczającą (13) wsuń na głowicę pompy (17) aż wyraźnie się zatrzaśnie. 17. Dźwignię odcinającą (12) ustaw w położeniu „ON“. 18. Zwróć uwagę, by rura wylotowa (25) była umieszczona powyżej lustra wody. 19. Szybkimi ruchami caciskaj kilka razy pompkę zasysającą (16) do momentu, aż komora filtra (10) zapełni się wodą (W filtrze wstępnym nie można znaleźć się woda!). 20. Do głowicy pompy (17) podłącz zasilacz (28) (tylko w filtrze professionel 3 e - 350 typ 2074). 21. Podłącz kabel sieciowy (30). 22. W celu odpowietrzenia pompki zasysającej (16) naciśnij ją jeszcze 1 lub 2 razy i ustaw rurę wylotową (25) w żądanym położeniu.

Wskazówka: W celu obsługi elektronicznej (professionel 3 e) skorzystaj z dokumentacji „Instrukcja obsługi elektroniki“.

5. Konserwacja i przegląd

Wskazówka: Wersja elektroniczna (professionel 3 e): Na panelu obsługi wyświetla się wskazanie informujące o konieczności wyczyszczenia elementów filtrujących. W przypadku obniżenia się wydjności filtra należy przeprowadzić konserwację (w przybliżeniu od 3 do 6 miesięcy). Najpierw wyczyść filtr wstępny (6.1). Jeśli nie starcza samo wyczyszczenie filtra wstępnego: Wyczyść wszystkie filtry (czyszczenie generalne (6.2). Jeśli nie starcza czyszczenie generalne: wyczyść komorę pompy (6.3).

6.1 Czyszczenie komory filtra

Wskazówka: Po 3 czyszczeniu wymień niebieską matę filtrującą. 1. Odłącz kabel sieciowy (30). 2. Wymontuj końcówkę zabezpieczającą (13) i głowicę pompy (17) (rozdz. 3, krok od 1 do 3). 3. Zdejmij filtr wstępny (3). 4. Zdejmij niebieską matę filtrującą (1). 5. Niebieską matę filtrującą (1) przepłucz pod bieżącą, letnią wodą (w razie konieczności wymień). 6. Opróżnij i przepłucz filtr wstępny (3). 7. Niebieską matę filtrującą (1) załóż na filtr wstępny (3). 8. Załóż filtr wstępny (3) z niebieską matą filtrującą (1) (nałóżyć na króciec ➞ strzałki). 9. Sprawdź

uszczelki, w razie konieczności wyczyść i zakonserwuj za pomocą spraju EHEIM (nr: 4001000). 10. Zawór filtra wstępnego (4) musi być dostępny. 11. Załóż głowicę pompy (17) (zwracając uwagę na położenie montażowe) i zamknij zatrzaski mocujące (9). 12. Uruchom zestaw filtrujący (rozdz. 3, krok od 17 do 23).

6.2 Czyszczenie generalne

1. Odłącz kabel sieciowy (30). 2. Wymontuj końcówkę zabezpieczającą (13) i głowicę pompy (17) (rozdz. 3, krok od 1 do 3). 3. Filtr wstępny (3), wyjąć wkład filtracyjny z kratką zamykającą (5) i białą włókniną filtracyjną (6). Białe włókno filtrujące (6) wymieniaj przy każdym czyszczeniu. 4. Wyjmij wszystkie wkłady filtrujące. 5. Wkłady filtrujące (7) i podłoża filtrujące przepłucz wodą (patrz funkcja EASY CLEAN, rozdz. 3, krok od 7 + 8), aż zniknie zmętnienie wody. 6. Opróżnij komorę filtra (10). Wskazówka: Kroki od 7 do 8 przeprowadzaj co tzecie lub co czwarte czyszczenie generalne. Wymieszanie używanego i nowego podłoża powoduje utrzymanie w filtrze niezbędnych kultur bakterii przeprowadzających filtrację biologiczną. Wskazówka: Wkładów filtrujących nie można przepełnić, ponieważ w przeciwnym wypadku nie będą pasowały do komory filtra.

7. We wkładzie filtracyjnym pozostawić jedną trzecią zużytego substratu EHEIM SUBSTRAT pro oraz EHEIM bioMECH.

8. Uzupełnić dwie trzecie zużytego substratu EHEIM SUBSTRAT pro i EHEIM bioMECH. 9. W razie konieczności EHEIM

MECH pro wymień w całości podłoże EHEIM MECH. 10. Załóż ponownie wszystkie filtry i wkłady filtrujące. (rozdz. 3, krok od 8 do 10). 11. Wyczyść zestaw węży za pomocą universalnej szczotki EHEIM (nr: 4005570). 12. Załóż filtr wstępny (3) z niebieską matą filtrującą (1) (nałóżyc na króciec ➞ strzałki). 13. Zawór filtra wstępnego (4) musi być dostępny.

14. Sprawdź uszczelki i w razie konieczności wyczyść i zakonserwuj za pomocą spraju EHEIM (nr: 4001000). 15. Załóż

głowicę pompy (17) (zwracając uwagę na położenie montażowe) i zamknij zatrzaski mocujące (9). 16. Uruchom zestaw filtrujący (rozdz. 3, krok od 17 do 23).

6.3 Czyszczenie komory pompy

Wskazówka: Oś ceramiczna może się złamać. Postępuj ostrożnie podczas czyszczenia!

1. Zdejmij końcówkę zabezpieczającą (13) i głowicę pompy (17) (rozdz. 3, krok od 1 do 3). 2. Przekręć i zdejmij głowicę

pompy (17). Pierścień uszczelniający zakonserwuj sprajem EHEIM (nr: 4001000). 3. Wymontuj wirnik pompy (21).

4. Wyczyść komorę pompy, pokrywę pompy, wirnik pompy kanał smarowy za pompcą zestawu czyszczacego EHEIM

(nr: 4009560). 5. Wirnik pompy (21) musi być czysty i drożny (strzałki). Zwróć uwagę na położenie montażowe tuleji ceramicznej (a) (tylko w filtrze professionel 3 e - 350 typ 2074) 6. Załóż wirnik pompy (21) do komory. 7. Komorę pompy zamknij pokrywą (22). Zwróć uwagę na wycięcie i czop (strzałki). 8. Wymontuj i wyczyść klamrę (14) oraz pływak (15) na górze głowicy pompy (17). 9. Zamontuj zawór zwrotny (14/15) (Zwróć uwagę na położenie montażowe pływak (15) musi poruszać się swobodnie). 10. Załóż głowicę pompy (17) (zwracając uwagę na położenie montażowe) i zamknij zatrzaski mocujące (9). 11. Uruchom zestaw filtrujący (rozdz. 3, krok od 17 do 23).

7. Usuwanie usterek . . .

. . . Brak możliwości zamknięcia górnej części filtra Przyczyna Sposób usunięcia Wadliwe położenie wkładów filtrujących. Wkłady filtrujące oraz filtr wstępny wsunąć w taki sposób, aby leżaly one w jednej linii nad sobą. Przepełnione wkłady filtrujące. Nie dopuszczać do nadmiernego wypełnenia wkładów filtrujących. Ewentualnie oczyścić stykające się powerzchnie.

Przyczyna Sposób usunięcia Nieprawidłowo zamontowana ścianka działowa. Wsunąć ściankę działową do pojemnika filtra do momentu prawidłowego zatrzaśnięcia. Nieprawidłowo zamontowana uszczelka, wadliwie założona lub uszkodzona. Uszczelkę wsunąć prawidłowo do przewidzianego do tego celu rowka na górnej części filtra. Sprawdzić pod zwględem uszkodzeń i w przypadku potrzeby wymienić. . . . Nieszczelny filtr na części górnej Przyczyna Sposób usunięcia Nieprawidłowo zamknięte zamknięcia. Zamknąć prawidłowo wszystkie zamknięcia. Zanieczyszczone powerizchnie uszczelnień lub uszczelki kształtowe. Oczyścić powierzchnie uszczelnień i nanieść natryskowo cienką warstwę smaru silikonowegeo EHEIM Nr kat. 4001000. Nie zamontowana uszczelka, wadliwie założona lub uszkodzona. Uszczelkę założyć prawidłowo względnie wymienić. . . . Pomocnicze zasysanie nie funkcjonuje Przyczyna Sposób usunięcia Zawór w filtrze wstępnym otwarty. Sprawdż, czy obszar zaworu filtra wstępnego nie został zanieczyszczony i w razie konieczności wyczyść. Zawór filtra wstępnego musi być drożny (patrz rozdz. 6.3, krok 13). Filtr wstępny napełniony jest wodą. Opróżnić filtr wstępny i powtórzyć operację ssania. Ssanie funkcjonuje tylko przy opróżnionym filtrze wstępnym! Zawór zwrotny zabrudzony / uszkodzony. Wyczyść zawór zwrotny lub w razie konieczności wymień (patrz rozdz. 6.3). . . . Znaczny spadek wydajności filtrowania Przyczyna Sposób usunięcia Nieprawidłowe ustawienie dżwigni adaptera bezpieczeństwa. Sprawdzić i skorygować ustawienie dżwigni. Zabrudzony adapter bezpieczeństwa. Ściągnąć adapter bezpieczeństwa; otworzyć dżwignię odcinającą i otwory przeczyśić przy pomocy szczotki do czyszczenia (Nr kat. 4005570). Instalacja węża. Sprawdzić zainstalowanie węża pod zwględem zagięć względnie dużych redukcji przekroju. Zabrudzona instalacja węży. Instalację węży czyścić w regularnych odstępach czasu; czyszczenie polega na przeciągnięciu uniwersalnej szczotki do czyszczenia (Nr kat. 4005570) przez przewody ssące oraz tłoczne względnie przez rurę ssącą oraz rurę z dyszą. Zapchany kosz ssący. Usunąć zgrubne zanieczyszczenie, oczyścić kosz filtra. Silnie zabrudzona masa filtrująca. Oczyścić masę filtrującą. Masy filtrujące takie ja EHEIM MECH / SUBSTRAT pro napełnione w siateczce. Mediów filtrujących długotrwałych nie należy nigdy umieszczać w siateczce lub w pończochach nylonowych. Prowadzi to w krótkim okresie czasu do bardzo dużego spadku wydajności pompy. Nieprawidłowo oczyszczona mas filtrująca. Podczas czyszczenia masę filtrującą wyjąć z kosza masy filtrującej i przepłukać letnią wodą.

Przyczyna Sposób usunięcia Wadliwa struktura masy filtrującej. Strukturę masy filtrującej sprawdzić pod względem zaleconego przez na filtrowania warstwowego. Skrajny dolny wkład filtrujący napełnić masą EHEIM MECH tuż poniżej krawędzi. Obydwa kolejne wkłady filtrujące napełnić masą SUBSTRAT również do poziomu poniżej krawędzi. Białej włókniny filtrującej nie należy nigdy zakładać pod uchwyt. Niewłaściwie założona włóknina filtrująca. Po założeniu skrajnego górnego wkładu filtrującego wsunąć rączkę i nałożyć u góry białą włóknine filtrującą. Nie wymieniona włóknina filtrująca. Włóknine filtrującą wymieniać koniecznie przy każdym czyszczeniu (Nr kat. 2616805). Zanieczyszczona pompa. Komorę pompy, kanał chłodzenia i smarowania oczyścić przy pomocy zestawu szczotek czyszczących (Nr kat. 4009560) (patrz rozdział „Konserwacja i utrzymanie w dobrym stanie“). Nieprawidłowo wykonany układ krążenia wody. Uruchomić filtr poprzez zassanie (w sposób opisany w instrukcji) zwracać uwagę aby w czasie operacji napełnienia przewód zwrotzny wody (strona tłoczna) znajdowała się powyżej powierzchni wody: zapewnia to optymalne odpowietrzenie urządzenia. Zbyt wile elementów wyposażenia zainstalowanych w systemie węży. Zbyt wiele elementów wyposażenia zainstalowanych w systemie węży. . . . Jeśli pompa pracuje bardzo głośno Przyczyna Sposób usunięcia Brak lub nieprawidłowe zamontowanie tulei ceramicznej. Zamontuj prawidłowo tuleję ceramiczną, w razie konieczności wymień (tylko w filtrze professionel 3 e - 350 typ 2074). Pęknięta oś ceramiczna. Wymień oś ceramiczną. . . . Powietrze w filtrze Przyczyna Sposób usunięcia Lokalizacja filtra. Górna krawędź głowicy pompy powinna leżeć przynajmniej 10 cm poniżej powierzchni wody. Lepsze jest umieszczenie poniżej akwarium. Powietrze zaasysane jest poprzez instalację węży. Sprawdzić połączenia węży pod kątem prawidłowego osadzenia, węży itp. Dodatkowe zasilanie powietrzem (pompa membranowa). Nie instalować wylaotu w pobliżu rury ssącej. Silnie zanieczyszczone masy filtrujące. Oczyścić masy filtrujące. Masy filtrujące takie ja EHEIM MECH / SUBSTRAT pro napełnione w siateczce. Mediów filtrujących długotrwałych nie należy nigdy umieszczać w siateczce lub w pończochach nylonowych. Prowadzi to w krótkim okresie czasu do bardzo dużego spadku wydajności pompy. . . . Pompa nie pracuje Przyczyna Sposób usunięcia Brak zasilanie sieciowego. Wsunąć wtyczkę sieciową.
