MANUALE UTENTE 250 EHEIM

Istruzioni per l’uso RUS

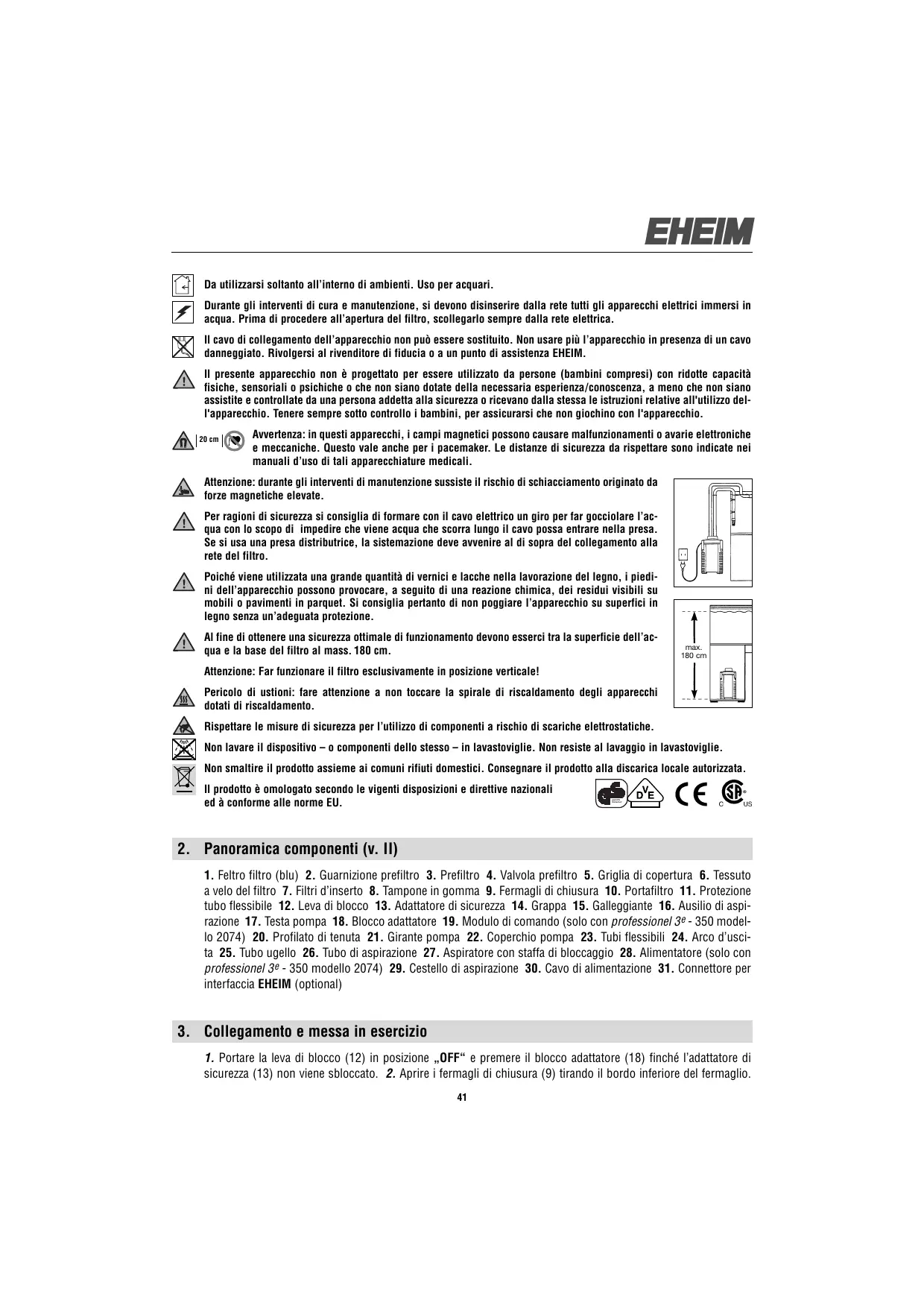

1. Avvertenze di sicurezza

Da utilizzarsi soltanto all’interno di ambienti. Uso per acquari. Durante gli interventi di cura e manutenzione, si devono disinserire dalla rete tutti gli apparecchi elettrici immersi in acqua. Prima di procedere all’apertura del filtro, scollegarlo sempre dalla rete elettrica. Il cavo di collegamento dell’apparecchio non può essere sostituito. Non usare più l’apparecchio in presenza di un cavo danneggiato. Rivolgersi al rivenditore di fiducia o a un punto di assistenza EHEIM. Il presente apparecchio non è progettato per essere utilizzato da persone (bambini compresi) con ridotte capacità fisiche, sensoriali o psichiche o che non siano dotate della necessaria esperienza/conoscenza, a meno che non siano assistite e controllate da una persona addetta alla sicurezza o ricevano dalla stessa le istruzioni relative all'utilizzo dell'apparecchio. Tenere sempre sotto controllo i bambini, per assicurarsi che non giochino con l'apparecchio. 20 cm Avvertenza: in questi apparecchi, i campi magnetici possono causare malfunzionamenti o avarie elettroniche e meccaniche. Questo vale anche per i pacemaker. Le distanze di sicurezza da rispettare sono indicate nei manuali d’uso di tali apparecchiature medicali. Attenzione: durante gli interventi di manutenzione sussiste il rischio di schiacciamento originato da forze magnetiche elevate. Per ragioni di sicurezza si consiglia di formare con il cavo elettrico un giro per far gocciolare l’acqua con lo scopo di impedire che viene acqua che scorra lungo il cavo possa entrare nella presa. Se si usa una presa distributrice, la sistemazione deve avvenire al di sopra del collegamento alla rete del filtro. Poiché viene utilizzata una grande quantità di vernici e lacche nella lavorazione del legno, i piedini dell’apparecchio possono provocare, a seguito di una reazione chimica, dei residui visibili su mobili o pavimenti in parquet. Si consiglia pertanto di non poggiare l’apparecchio su superfici in legno senza un’adeguata protezione. Al fine di ottenere una sicurezza ottimale di funzionamento devono esserci tra la superficie dell’acqua e la base del filtro al mass. 180 cm. max. 180 cm Attenzione: Far funzionare il filtro esclusivamente in posizione verticale! Pericolo di ustioni: fare attenzione a non toccare la spirale di riscaldamento degli apparecchi dotati di riscaldamento. Rispettare le misure di sicurezza per l’utilizzo di componenti a rischio di scariche elettrostatiche. Non lavare il dispositivo – o componenti dello stesso – in lavastoviglie. Non resiste al lavaggio in lavastoviglie. Non smaltire il prodotto assieme ai comuni rifiuti domestici. Consegnare il prodotto alla discarica locale autorizzata. Il prodotto è omologato secondo le vigenti disposizioni e direttive nazionali ed à conforme alle norme EU. geprüfte Sicherheit

2. Panoramica componenti (v. II)

1. Feltro filtro (blu) 2. Guarnizione prefiltro 3. Prefiltro 4. Valvola prefiltro 5. Griglia di copertura 6. Tessuto

a velo del filtro 7. Filtri d’inserto 8. Tampone in gomma 9. Fermagli di chiusura 10. Portafiltro 11. Protezione tubo flessibile 12. Leva di blocco 13. Adattatore di sicurezza 14. Grappa 15. Galleggiante 16. Ausilio di aspirazione 17. Testa pompa 18. Blocco adattatore 19. Modulo di comando (solo con professionel 3 e - 350 modello 2074) 20. Profilato di tenuta 21. Girante pompa 22. Coperchio pompa 23. Tubi flessibili 24. Arco d’uscita 25. Tubo ugello 26. Tubo di aspirazione 27. Aspiratore con staffa di bloccaggio 28. Alimentatore (solo con professionel 3 e - 350 modello 2074) 29. Cestello di aspirazione 30. Cavo di alimentazione 31. Connettore per interfaccia EHEIM (optional)

3. Collegamento e messa in esercizio

1. Portare la leva di blocco (12) in posizione „OFF“ e premere il blocco adattatore (18) finché l’adattatore di

sicurezza (13) non viene sbloccato. 2. Aprire i fermagli di chiusura (9) tirando il bordo inferiore del fermaglio.

3. Rimuovere la testa della pompa (17). 4. Rimuovere tutti i filtri d’inserto. Attenzione: Non caricare eccessivamente i filtri – un riempimento eccessivo può far sì che essi non si mantengano perfettamente in posizione. 5. Riempire gli elementi filtranti con materiale filtrante EHEIM. 6. Risciacquare con acqua i filtri caricati. Nota: pulizia semplice con la funzione EASY CLEAN.

7. Chiudere l’elemento filtrante riempito utilizzando la griglia di copertura (5). 8. Sciacquare l’elemento filtrante

sotto acqua corrente. Ripetere la procedura con tutti gli altri elementi filtranti. Attenzione: inserire il tessuto non tessuto filtrante bianco nell’elemento filtrante superiore e chiudere con la griglia di copertura. 9. Inserire nuovamente gli elementi filtranti nel contenitore del filtro (10), seguendo la sequenza indicata. Con professionel 3 - 250 (modello 2071): 1. Elemento filtrante con EHEIM MECH pro. 2. Elemento filtrante con EHEIM SUBSTRATpro, tessuto non tessuto bianco e griglia di copertura. Con professionel 3 - 350 (modello 2073) e professionel 3 e 350 (modello 2074): 1. Elemento filtrante con EHEIM MECH pro. 2. Elemento filtrante con EHEIM bioMECH. 3. Elemento filtrante con EHEIM SUBSTRAT pro, tessuto non tessuto bianco e griglia di copertura. Con professionel 3 - 600 (modello 2075): 1. Elemento filtrante con EHEIM MECH pro. 2. Elemento filtrante con EHEIM MECH pro. 3. Elemento filtrante con EHEIM bioMECH. 4. Elemento filtrante con EHEIM SUBSTRAT pro, tessuto non tessuto bianco e griglia di copertura.

10. Inserire il prefiltro (3) unitamente al feltro blu (1) (inserire sui supporti ➞ v. freccia). 11. Applicare la testa

della pompa (17) (prestando attenzione alla posizione di installazione) e chiudere i fermagli di chiusura (9). Nota: Utilizzare solo tubi flessibili originali EHEIM. 12. Fissare l’accessorio per tubi preassemblato all’interno dell’acquario. 13. Tagliare i tubi flessibili (23) a misura, in base alla distanza tra filtro e acquario, ed inserirli sull’accessorio. 14. Applicare i tubi (23) sull’adattatore di sicurezza (13) fino alla battuta (Fig. tubo di ritorno a destra). 15. Montare la protezione del tubo flessibile (11). 16. Inserire l’adattatore di sicurezza (13) nella testa della pompa (17), spingendolo finché non scatterà in posizione in modo udibile. 17. Portare la leva di blocco (12) su „ON“. 18. Accertarsi che il tubo dell’ugello (25) sia appeso al di sopra della superficie dell’acqua. 19. Premere l’ausilio di aspirazione (16) più volte in successione rapidamente, finché il portafiltro (10) non si riempie automaticamente d’acqua (il prefiltro non deve contenere acqua!). 20. Inserire l’alimentatore (28) sulla testa della pompa (17) (solo con professionel 3 e - 350 modello 2074). 21. Inserire il cavo di alimentazione (30). 22. Per lo sfiato dell’ausilio di aspirazione (16), premere ancora 1 - 2 volte e quindi spingere il tubo dell’ugello (25) nella posizione desiderata.

Nota: per un uso elettronico dell’apparecchio (professionel 3 e), attenersi alle „Istruzioni per uso elettronico“.

5. Cura e manutenzione

Nota: Apparecchio per uso elettronico (professionel 3 e): il modulo di comando indica quando è necessario procedere alla pulizia dei componenti del filtro. In caso di potenza del filtro ridotta, procedere alla manutenzione (ca. ogni 3 - 6 mesi). Eseguire la pulizia del prefiltro (6.1). Qualora la pulizia del prefiltro risultasse insufficiente: procedere alla pulizia di tutti i filtri (Pulizia generale 6.2). Qualora la pulizia generale risultasse insufficiente: pulire la camera della pompa (6.3).

6.1 Pulizia del prefiltro

Nota: il feltro blu del filtro deve essere sostituito dopo la terza pulizia.

1. Scollegare il cavo di alimentazione (30). 2. Smontare l’adattatore di sicurezza (13) e la testa della pompa

(17) (Cap. 3 Punti 1 - 3). 3. Estrarre il prefiltro (3). 4. Estrarre il feltro blu (1). 5. Sciacquare il feltro blu (1) sotto acqua corrente tiepida (se necessario, procedere alla sostituzione. 6. Svuotare e sciacquare il prefiltro (3).

7. Inserire il feltro blu (1) nel prefiltro (3). 8. Inserire il prefiltro (3) unitamente al feltro blu (1) (inserire sui

suporti ➞ v. freccia). 9. Controllare le guarnizioni, procedendo alla pulizia se necessario e trattandole con lo spray di manutenzione EHEIM (n. d’ord. 4001000). 10. La valvola del prefiltro (4) non deve essere ostruita.

11. Applicare la testa della pompa (17) (prestando attenzione alla posizione di installazione) e chiudere i fermagli

di chiusura (9). 12. Mettere il sistema a filtro in esercizio (Cap. 3 Punti 17 - 23).

6.2 Pulizia generale

1. Scollegare il cavo di alimentazione (30). 2. Smontare l’adattatore di sicurezza (13) e la testa della pompa

(17) (Cap. 3 Punti 1 - 3). 3. Estrarre il filtro preliminare (3) e l’elemento filtrante (5) con tessuto non tessuto bianco e griglia di copertura (6). Sostituire il tessuto a velo bianco (6) dopo ogni pulizia. 4. Estrarre tutti i filtri d’inserto. 5. Sciacquare i filtri (7) e i relativi componenti con acqua fino a rimuovere ogni impurità (V. funzione EASY CLEAN). 6. Svuotare il portafiltro (10). Nota: Eseguire i punti 7 - 8 solo alla terza o quarta pulizia generale. Miscelando una nuova massa di substrato ad una usata, le culture batteriche necessarie restano preservate. Attenzione: Non caricare eccessivamente i filtri – un riempimento eccessivo può far sì che essi non si mantengano perfettamente in posizione.

7. Lasciare nell’elemento filtrante un terzo di EHEIM SUBSTRAT pro usato e di EHEIM bioMECH. 8. Aggiungere

due terzi di EHEIM SUBSTRAT pro usate e di EHEIM bioMECH. 9. Se necessario, sostituire completamente la base di EHEIM MECH pro presente. 10. Ricollocare tutti i filtri e i filtri d’inserto (Cap. 3 Punti 8 - 10). 11. Procedere alla pulizia del sistema a tubo con la spazzola di pulizia universale EHEIM (n. d’ord. 4005570). 12. / 13./ 14. (Cap. 3 Punti 8 - 10). 15. Applicare la testa della pompa (17) (prestando attenzione alla posizione di installazione) e chiudere i fermagli di chiusura (9). 16. Mettere il sistema a filtro in esercizio (Cap. 3 Punti 17 - 23).

6.3 Pulizia della camera della pompa

Attenzione: L’asse in ceramica può rompersi. Procedere alla pulizia con cautela!

1. Smontare l’adattatore di sicurezza (13) e la testa della pompa (17) (Cap. 3 Punti 1 - 3). 2. Ruotare il coperchio

della pompa (22) e rimuoverlo. Ingrassare l’anello di tenuta con lo spray di manutenzione EHEIM n. d’ord. 4001000. 3. Smontare il girante della pompa (21). 4. Procedere alla pulizia di camera, coperchio e girante della pompa e de canale di lubrificazione utilizzando il kit di pulizia EHEIM n. d’ord. 4009560. 5. Il girante della pompa (21) deve essere pulito e non ostruito (v. freccia). Prestare attenzione alla posizione di installazione della bussola ceramica (a) (solo con professionel 3 e - 350 modello 2074) 6. Inserire il girante (21) nella camera della pompa. 7. Chiudere la camera della pompa con il relativo coperchio (22). Prestare attenzione alla rientranza e al perno (v. freccia). 8. Smontare la grappa (14) ed il galleggiante (15) sulla parte superiore della testa della pompa (17) e procedere alla relativa pulizia. 9. Inserire la valvola di non ritorno (14 / 15). (Prestare attenzione alla posizione di installazione. Il galleggiante (15) non deve essere ostruito). 10. Applicare la testa della pompa (17) (prestare attenzione alla posizione di installazione) e chiudere i fermagli di chiusura (9). 11. Mettere il sistema a filtro in esercizio (Cap. 3 Punti 17 - 23).

7. Cosa fare se . . .

. . . Non si riesce a chiudere la parte superiore del filtro Causa Soluzione

Posizione non corretta dei cestelli dei filtri. Inserire i cestelle ed il prefiltro in modo tale che combacino bene uno sopra l’alto. Cestelli dei filtro troppo pieni. Non riempire troppo i cestelli. Eventualmente pulire le superfici a contatto tra di loro. Profilato di tenuta non è montato corettamente. Inserire la guarnizione correttamente nella scanalature prevista sulla parte superiore del filtro. Controllare se ci sono danni ed event. sostituirla. . . . Filtro non ermetico nella parte superiore Causa Soluzione Le clips di chiusura non sono ben chiuse. Chiudere bene tutte le clips di chiusura. Superfici di tenuta o profilato di tenuta sporco. Pulire le superfici di tenuta e spruzzare leggermente lo spray di grasso al silicone EHEIM n. d’ord. 4001000. La guarnizione non è stata montata o inserita in modo sbagliato o è danneggiata. Montare correttamente la guarnizione o sostituirla. . . . Non funziona il sifone d’aspirazione Causa Soluzione Valvola prefiltro non chiusa. Verificare la presenza di ev. impurità nella sede della valvola prefiltro e procedere alla relativa pulizia. La valvola del prefiltro non deve essere ostruita (v. Cap. 6.2 Punto 13). Il prefiltro è pieno d’acqua. Svuotare il prefiltro e ripetere il processo. Valvola di non ritorno sporca / diffetosa. Procedere alle pulizia o event. sostituzione della valvola (v. Cap. 6.3). . . . La pompa non funziona Causa Soluzione Manca l’alimentazione di rete. Infilare la spina nella presa. Rottura dell’asse. Rinnovare l’asse (vedi elenco pezzi di ricambio). Manca o è bloccata la ruota della pompa per via di granelli o lumachine o altro. Rimontare la ruota della pompa, pulire la camera della pompa. . . . La prestazione del filtro è molto ridotta Causa Soluzione Posizione della levetta dell’adattatore di sicurezza non corretta. Verificare e correggere la posizione della levetta. Adattatore di sicurezza sporco. Togliere l’adattatore di sicurezza; aprire la levetta di bloccaggio e ripulire le aperture con l’apposita spazzola (n. d’ord. 4005570). Installazione dei tubi flessibili. Controllare l’installazione dei tubi, eventuali pieghe o forti strozzature della sezione. Installazione dei tubi sporca. Ad intervalli regolari ripulire l’installazione dei tubi; cioè far passare la spazzola universale di pulizia (n. d’ord. 4005570) attraverso i tubi di aspirazione e di pressione e/o tubi d’aspirazione ed il tubo ad ugelli.

Cestino d’aspirazione otturato. Togliere lo sporco più grossolano e pulire il cestino. Materiale filtrante molto sporco. Pulire il materiale filtrante. Materiale filtrante come EHEIM MECH / SUBSTRAT pro riempito in sacchetto in rete. Mai riempire materiale filtrante duraturo in sacchetti in rete o calze di nylon. Questo provoca nel giro di breve tempo un’estrema perdita di prestazione della pompa. Massa filtrante non correttamente pulita. Togliere la massa filtrante durante la pulizie dall’apposito cestelle e risciacquarla con calda tiepida. Composizione della massa filtrante errata. Verificare la composizione della massa filtrante con il filtraggio a strati da noi consigliato. Riempire il cestello inferiore fin quasi sotto il bordo con EHEIM MECH. Riempire poi i due cestelle seguenti, pure fino sotto il bordo con EHEIM SUBSTRAT pro. Mai mettere il filtro in velcro bianco sotto la maniglia. Filtro in velcro bianco mal inserito. Dopo aver inserito il cestello superiore del filtro abbassare la maniglia ed appoggiare sopra il filtro in velcro bianco. Filtro in velcro bianco non sostituito. Dopo ogni pulizia è necessario sostituire il filtro in velcro bianco. Pompa sporca. Pulire la camera della pompa, il canale di raffredamento e di lubrificazione con il set di spazzola 4009560 (v. cap. „Manutenzione e pulizia“). Circolazione dell’acqua non funziona correttamente. Mettere in funzione il filtro aspirando (come descritto nelle spiegazioni). Fare attenzione, che durante la procedura di riempimento il riflusso dell’acqua (lato di mandata) si trovi sopra la superficie dell’acqua, in modo che l’aria esca correttamente dall’apparecchio. Sul sistema di tubi sono stati montati troppi accessori. Ogni accessorio montato riduce la prestazione del filtro. Verificare ed eventualmente togliere accessori inutili oppure farli funzionare tramite una circolazione dell’acqua separata. . . . Aria nel filtro Causa Soluzione Sede del filtro. Il bordo superiore della testa della pompa dovrebbe trovarsi almeno 10 cm al di sotto del livello dell’acqua. Meglio disporlo al di sotto dell’acquario. L’aria viene aspirata tramite l’installazione dei tubi flessibili. Verificare il corretto collegamento dei tubi flessibili, eventualmente sostituirli. Alimentazione in eccesso d’aria (pompa a membrana). Non installare il diffusore nelle vicinanze del tubo d’aspirazione. Masse filtranti molto sporco. Pulire le masse filtranti. Materiale filtrante come EHEIM MECH / SUBSTRAT pro riempito in sacchetto in rete. Mai riempire materiale filtrante duraturo in sacchetti in rete o calze di nylon. Questo provoca nel giro di breve tempo un’estrema perdita di prestazione della pompa. . . . La pompa è molto rumorosa Causa Soluzione Bussola ceramica assente o non correttamente montata. Procedere al corretto montaggio della bussola, sostituendola se se necessario (solo con professionel 3 e - 350 modello 2074). Asse in ceramica rotto. Sostituire l’asse.
