BEDIENUNGSANLEITUNG 250 EHEIM

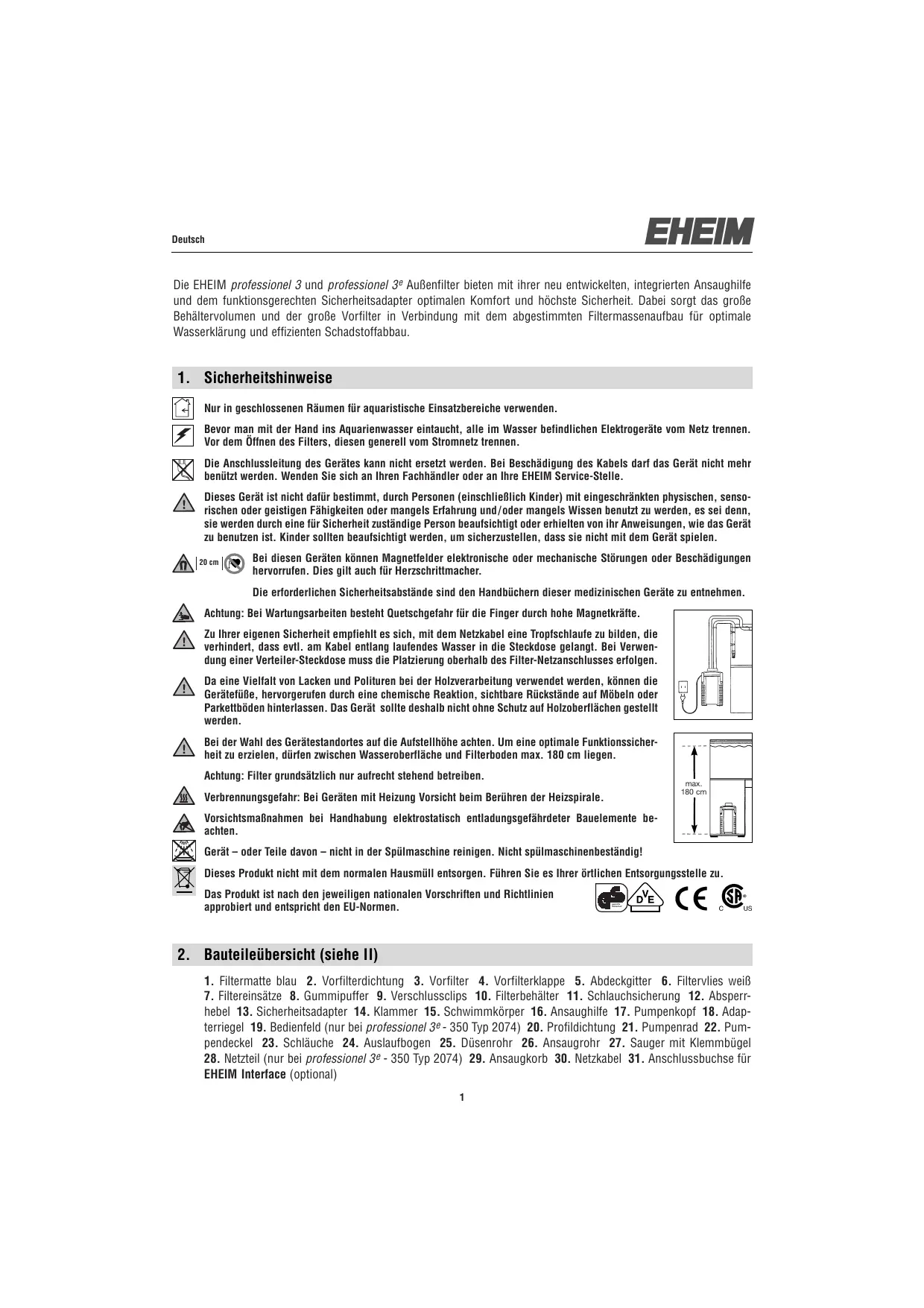

Deutsch Die EHEIM professionel 3 und professionel 3 e Außenfilter bieten mit ihrer neu entwickelten, integrierten Ansaughilfe und dem funktionsgerechten Sicherheitsadapter optimalen Komfort und höchste Sicherheit. Dabei sorgt das große Behältervolumen und der große Vorfilter in Verbindung mit dem abgestimmten Filtermassenaufbau für optimale Wasserklärung und effizienten Schadstoffabbau.

1. Sicherheitshinweise

Nur in geschlossenen Räumen für aquaristische Einsatzbereiche verwenden. Bevor man mit der Hand ins Aquarienwasser eintaucht, alle im Wasser befindlichen Elektrogeräte vom Netz trennen. Vor dem Öffnen des Filters, diesen generell vom Stromnetz trennen. Die Anschlussleitung des Gerätes kann nicht ersetzt werden. Bei Beschädigung des Kabels darf das Gerät nicht mehr benützt werden. Wenden Sie sich an Ihren Fachhändler oder an Ihre EHEIM Service-Stelle. Dieses Gerät ist nicht dafür bestimmt, durch Personen (einschließlich Kinder) mit eingeschränkten physischen, sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und /oder mangels Wissen benutzt zu werden, es sei denn, sie werden durch eine für Sicherheit zuständige Person beaufsichtigt oder erhielten von ihr Anweisungen, wie das Gerät zu benutzen ist. Kinder sollten beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen. 20 cm Bei diesen Geräten können Magnetfelder elektronische oder mechanische Störungen oder Beschädigungen hervorrufen. Dies gilt auch für Herzschrittmacher. Die erforderlichen Sicherheitsabstände sind den Handbüchern dieser medizinischen Geräte zu entnehmen. Achtung: Bei Wartungsarbeiten besteht Quetschgefahr für die Finger durch hohe Magnetkräfte. Zu Ihrer eigenen Sicherheit empfiehlt es sich, mit dem Netzkabel eine Tropfschlaufe zu bilden, die verhindert, dass evtl. am Kabel entlang laufendes Wasser in die Steckdose gelangt. Bei Verwendung einer Verteiler-Steckdose muss die Platzierung oberhalb des Filter-Netzanschlusses erfolgen. Da eine Vielfalt von Lacken und Polituren bei der Holzverarbeitung verwendet werden, können die Gerätefüße, hervorgerufen durch eine chemische Reaktion, sichtbare Rückstände auf Möbeln oder Parkettböden hinterlassen. Das Gerät sollte deshalb nicht ohne Schutz auf Holzoberflächen gestellt werden. Bei der Wahl des Gerätestandortes auf die Aufstellhöhe achten. Um eine optimale Funktionssicherheit zu erzielen, dürfen zwischen Wasseroberfläche und Filterboden max. 180 cm liegen. Achtung: Filter grundsätzlich nur aufrecht stehend betreiben. max. 180 cm Verbrennungsgefahr: Bei Geräten mit Heizung Vorsicht beim Berühren der Heizspirale. Vorsichtsmaßnahmen bei Handhabung elektrostatisch entladungsgefährdeter Bauelemente beachten. Gerät – oder Teile davon – nicht in der Spülmaschine reinigen. Nicht spülmaschinenbeständig! Dieses Produkt nicht mit dem normalen Hausmüll entsorgen. Führen Sie es Ihrer örtlichen Entsorgungsstelle zu. Das Produkt ist nach den jeweiligen nationalen Vorschriften und Richtlinien approbiert und entspricht den EU-Normen. geprüfte Sicherheit

2. Bauteileübersicht (siehe II)

1. Filtermatte blau 2. Vorfilterdichtung 3. Vorfilter 4. Vorfilterklappe 5. Abdeckgitter 6. Filtervlies weiß

7. Filtereinsätze 8. Gummipuffer 9. Verschlussclips 10. Filterbehälter 11. Schlauchsicherung 12. Absperrhebel 13. Sicherheitsadapter 14. Klammer 15. Schwimmkörper 16. Ansaughilfe 17. Pumpenkopf 18. Adapterriegel 19. Bedienfeld (nur bei professionel 3 e - 350 Typ 2074) 20. Profildichtung 21. Pumpenrad 22. Pumpendeckel 23. Schläuche 24. Auslaufbogen 25. Düsenrohr 26. Ansaugrohr 27. Sauger mit Klemmbügel

28. Netzteil (nur bei professionel 3 e - 350 Typ 2074) 29. Ansaugkorb 30. Netzkabel 31. Anschlussbuchse für

EHEIM Interface (optional)

3. Anschluss und Inbetriebnahme

1. Absperrhebel (12) auf „OFF“ stellen und Adapterriegel (18) drücken, bis sich der Sicherheitsadapter (13) löst.

2. Verschlussclips (9) durch Ziehen an der Clipunterkante öffnen. 3. Pumpenkopf (17) abnehmen. 4. Alle Einsätze herausnehmen. Achtung: Filtereinsätze nicht überfüllen, da sie sonst nicht mehr passgenau sitzen. 5. Filtereinsätze mit EHEIM Filtermaterialien befüllen. 6. Befüllte Filtereinsätze mit Wasser ausspülen. Hinweis: Einfachere Reinigung mit EASY CLEAN Funktion.

7. Befüllten Filtereinsatz mit Abdeckgitter (5) verschließen. 8. Filtereinsatz unter fließendem Wasser schütteln.

Mit allen Filtereinsätzen wiederholen. Achtung: Weißes Filtervlies in den obersten Filtereinsatz einlegen und mit Abdeckgitter verschließen. 9. Filtereinsätze in folgender Reihenfolge wieder in den Filterbehälter einsetzen (10): Bei professionel 3 - 250 (Typ 2071): 1. Filtereinsatz mit EHEIM MECHpro. 2. Filtereinsatz mit EHEIM SUBSTRAT pro, weißes Vlies und Abdeckgitter. Bei professionel 3 - 350 (Typ 2073) und professionel 3 e - 350 (Typ 2074): 1. Filtereinsatz mit EHEIM MECHpro.

2. Filtereinsatz mit EHEIM bioMECH. 3. Filtereinsatz mit EHEIM SUBSTRAT pro, weißes Vlies und Abdeckgitter.

Bei professionel 3 - 600 (Typ 2075): 1. Filtereinsatz mit EHEIM MECHpro. 2. Filtereinsatz mit EHEIM MECHpro.

3. Filtereinsatz mit EHEIM bioMECH. 4. Filtereinsatz mit EHEIM SUBSTRAT pro, weißes Vlies und Abdeckgitter.

10. Vorfilter (3) mit blauer Filtermatte (1) einsetzen (auf Stutzen aufsetzen ➞ Pfeile). 11. Pumpenkopf (17) aufsetzen (Einbaulage beachten) und Verschlussclips (9) schließen. Hinweis: Nur EHEIM Originalschläuche verwenden. 12. Vormontiertes Schlauchzubehör am Aquarium befestigen. 13. Schläuche (23) gemäß dem Abstand zwischen Filter und Aquarium zuschneiden und auf Zubehör aufstecken. 14. Schläuche (23) auf Sicherheitsadapter (13) bis zum Anschlag aufstecken. 15. Schlauchsicherung (11) anbringen. 16. Sicherheitsadapter (13) in den Pumpenkopf (17) schieben, bis dieser hörbar einrastet. 17. Absperrhebel (12) auf „ON“ stellen. 18. Darauf achten, dass das Düsenrohr (25) oberhalb der Wasseroberfläche hängt. 19. Ansaughilfe (16) mehrmals schnell hintereinander drücken, bis der Filterbehälter sich selbständig mit Wasser füllt (Im Vorfilter darf kein Wasser sein!).

20. Netzteil (28) am Pumpenkopf (17) einstecken (nur bei professionel 3 e - 350 Typ 2074). 21. Netzkabel (30)

einstecken. 22. Zur Entlüftung Ansaughilfe (16) nochmals 1 bis 2 mal drücken und Düsenrohr (25) in die gewünschte Position schieben.

Hinweis: Für elektronische Bedienung (professionel 3 e) „Bedienungsanleitung Elektronik“ verwenden.

5. Wartung und Pflege

Hinweis: Elektronikausführung (professionel 3 e): Das Bedienfeld zeigt an, wenn die Filterteile gereinigt werden müssen. Bei verringerter Filterleistung Wartungsarbeiten (ca. alle 3 bis 6 Monate ausführen). Zuerst Vorfilter reinigen (6.1). Sollte Vorfilterreinigung nicht ausreichen: Alle Filter reinigen (Hauptreinigung 6.2). Sollte Hauptreinigung nicht ausreichen: Pumpenkammer reinigen (6.3).

6.1 Vorfilter reinigen

Hinweis: Blaue Filtermatte nach der 3. Reinigung erneuern.

1. Netzkabel (30) ausstecken. 2. Sicherheitsadapter (13) und Pumpenkopf (17) abbauen (Kap. 3, Schritt 1 - 3).

3. Vorfilter (3) entnehmen. 4. Blaue Filtermatte (1) entnehmen. 5. Blaue Filtermatte (1) unter fließendem, lauwarmem Wasser ausspülen (falls nötig erneuern). 6. Vorfilter (3) entleeren und ausspülen. 7. Blaue Filtermatte (1) in den Vorfilter (3) einsetzen. 8. Vorfilter (3) mit blauer Filtermatte (1) einsetzen (auf Stutzen aufsetzen ➞ siehe Pfeile). 9. Dichtungen prüfen, gegebenenfalls reinigen und mit EHEIM Pflegespray (Nr. 4001000) behandeln. 10. Vorfilterklappe (4) muss freigängig sein. 11. Pumpenkopf (17) aufsetzen (Einbaulage beachten) und Verschlussclips (9) schließen. 12. Filtersystem in Betrieb nehmen (Kap. 3, Schritt 17 - 23).

1. Netzkabel (30) ausstecken. 2. Sicherheitsadapter (13) und Pumpenkopf (17) abbauen (Kap. 3, Schritt 1 - 3).

3. Vorfilter (3), Filtereinsatz mit Abdeckgitter (5) und weißem Filtervlies (6) entnehmen. Weißes Filtervlies (6) bei

jeder Reinigung erneuern. 4. Alle Filtereinsätze entnehmen. 5. Filtereinsätze (7) und Filtermassen mit Wasser ausspülen (siehe EASY CLEAN Funktion, Kap. 3, Schritt 7 + 8), bis keine Trübung mehr sichtbar ist. 6. Filterbehälter (10) ausleeren. Hinweis: Die Schritte 7 - 8 nur bei jeder dritten bis vierten Hauptreinigung durchführen. Durch das Mischen von gebrauchter und neuer Substratmasse bleiben die benötigten Bakterienkulturen erhalten. Achtung: Filtereinsätze nicht überfüllen, da sie sonst nicht mehr passgenau sitzen.

7. Ein Drittel gebrauchtes EHEIM SUBSTRAT pro und EHEIM bioMECH im Filtereinsatz lassen. 8. Zwei Drittel

EHEIM SUBSTRAT pro und EHEIM bioMECH nachfüllen. 9. EHEIM MECH pro bei Bedarf komplett austauschen. 10. Alle Filter und Filtereinsätze wieder einsetzen (Kap. 3, Schritt 8 - 10). 11. Schlauchsystem mit EHEIM Universal-Reinigungsbürste (Nr. 4005570) reinigen. 12. Vorfilter (3) mit blauer Filtermatte (1) einsetzen (auf Stutzen aufsetzen ➞ Pfeile). 13. Vorfilterklappe (4) muss freigängig sein. 14. Dichtungen prüfen und gegebenenfalls mit EHEIM Pflegespray (Nr. 4001000) behandeln. 15. Pumpenkopf (17) aufsetzen (Einbaulage beachten) und Verschlussclips (9) schließen. 16. Filtersystem in Betrieb nehmen (Kap. 3, Schritt 17 - 23).

6.3 Pumpenkammer reinigen

Achtung: Keramikachse kann brechen. Vorsichtig reinigen! 1. Sicherheitsadapter (13) und Pumpenkopf (17) abnehmen (Kap. 3, Schritt 1 - 3). 2. Pumpendeckel (22) drehen und abnehmen. Dichtring mit EHEIM Pflegespray (Nr. 4001000) einfetten. 3. Pumpenrad (21) ausbauen.

4. Pumpenkammer, Pumpendeckel, Pumpenrad und Schmierkanal mit EHEIM Reinigungsset (Nr. 4009560)

reinigen. 5. Pumpenrad (21) muss sauber und freigängig sein (Pfeile). Einbaulage der Keramikhülse (a) beachten (nur bei professionel 3 e - 350 Typ 2074). 6. Pumpenrad (21) in Pumpenkammer einsetzen. 7. Pumpenkammer mit Pumpendeckel (22) verschließen. Aussparung und Zapfen beachten (➞ Pfeile). 8. Klammer (14) und Schwimmkörper (15) auf der Oberseite des Pumpenkopfes (17) ausbauen und reinigen. 9. Rückschlagventil (14 /15) einbauen (Einbaulage beachten. Schwimmkörper muss freigängig sein). 10. Pumpenkopf (17) aufsetzen (Einbaulage beachten), Verschlussclips (9) schließen. 11. Filtersystem in Betrieb nehmen (Kap. 3, Schritt

7. Was tun, wenn . . .

. . . das Filteroberteil sich nicht schließen lässt? Ursache Behebung Falsche Einbaulage der Filtereinsätze. Filtereinsätze und Vorfilter so einschieben, dass sie bündig übereinander liegen.

Ursache Behebung Filtereinsätze überfüllt. Filtereinsätze nicht überfüllen. Eventuell die aufeinanderstoßenden Flächen reinigen. Profildichtung nicht richtig montiert. Dichtung korrekt in die vorgesehene Nut einsetzen. Auf Beschädigung prüfen und ggf. austauschen. . . . der Filter am Oberteil undicht wird? Ursache Behebung Verschlussclips nicht richtig geschlossen. Alle Verschlussclips richtig schließen. Dichtflächen und /oder Profildichtung verschmutzt. Dichtflächen reinigen und mit EHEIM Pflegespray (Nr. 4001000) leicht einsprühen. Dichtung nicht montiert, falsch eingelegt oder beschädigt. Dichtung korrekt in die vorgesehene Nut einsetzen. Auf Beschädigung prüfen und ggf. erneuern. . . . die Ansaughilfe nicht funktioniert? Ursache Behebung Vorfilterklappe im Vorfilter nicht geschlossen. Bereich der Vorfilterklappe auf Verschmutzung prüfen und reinigen. Vorfilterklappe muss freigängig sein (siehe Kap. 6.2, Schritt 13). Vorfilter ist mit Wasser gefüllt. Vorfilter entleeren und Ansaugvorgang wiederholen. Das Ansaugen funktioniert nur bei leerem Vorfilter. Rückschlagventil verschmutzt /defekt. Rückschlagventil reinigen oder ggf. erneuern (siehe Kap. 6.3). . . . die Pumpe nicht läuft? Ursache Behebung Keine Stromversorgung. Netzstecker einstecken. Keramikachse gebrochen. Keramikachse erneuern. Pumpenrad fehlt oder ist blockiert (z.B. durch Kies). Pumpenrad einsetzen, Pumpenkammer reinigen. . . . die Filterleistung stark nachgelassen hat? Ursache Behebung Absperrhebel nicht richtig eingestellt. Absperrhebel einstellen. Sicherheitsadapter verschmutzt. Sicherheitsadapter abnehmen, Absperrhebel öffnen und die Öffnungen mit EHEIM Reinigungsbürste (Nr. 4005570) reinigen Schlauchinstallation hat zu wenig Durchlass. Schläuche auf Knicke, Verschmutzungen und Verengungen prüfen, begradigen und reinigen (EHEIM Reinigungsbürste Nr. 4005570). Ansaugkorb verstopft. Grobschmutz entfernen, Ansaugkorb reinigen. Filtermasse stark verschmutzt. Filtermasse reinigen und ggf. erneuern. Filtermassen in Netzbeutel abgefüllt. Filtermassen nur lose in Filterkörbe einfüllen. Filtermassen nicht richtig gereinigt. Filtermassen gemäß Kapitel 7 gründlich reinigen.

Ursache Behebung Falscher Filtermassenaufbau. Filtermassenaufbau auf richtige Reihenfolge prüfen (Kap. 3, Schritt 9). Filtervlies nicht erneuert. Filtervlies bei jeder Reinigung unbedingt erneuern. Pumpe verschmutzt. Pumpenkammer, Kühl- und Schmierkanal reinigen (EHEIM Reinigungsset Nr. 4009560). Wasserkreislauf nicht richtig hergestellt. Durch mehrmaliges Pumpen Wasser ansaugen (siehe Kapitel 3) Darauf achten, dass sich während des Befüllens das Düsenrohr über der Wasseroberfläche befindet, damit das Gerät optimal entlüftet. Zu viel Zubehör am Schlauchsystem installiert. Angeschlossenes Zubehör mindert Filterleistung. Zubehör (z.B. CO2, UV-Klärer) entfernen bzw. über separaten Wasserkreislauf betreiben. . . . sich Luft im Filter befindet? Ursache Behebung Standort des Filters. Die Oberkante des Pumpenkopfes sollte mindestens 10 cm unterhalb der Wasseroberfläche liegen. Ideal: unterhalb des Aquariums. Luft wird über Schlauchinstallation angesaugt. Schlauchverbindungen auf richtigen Sitz und undichte Stellen prüfen und ggf. austauschen Zusätzliche Luftversorgung im Aquarium (z.B.: Membranpumpe). Ausströmer der Luftpumpe nicht in der Nähe des Ansaugrohres platzieren. Filtermassen verschmutzt. Filtermassen reinigen. Filtermassen in Netzbeutel abgefüllt. Filtermassen nur lose in Filterkörbe einfüllen. . . . die Pumpe sehr laut läuft? Ursache Behebung Keramikhülse nicht oder falsch eingebaut (nur bei professionel 3 e - 350 Typ 2074). Keramikhülse richtig einbauen, ggf. ersetzen. Keramikachse gebrochen. Keramikachse erneuern. USA
