BRUGSANVISNING 250 EHEIM

Betjeningsvejledning

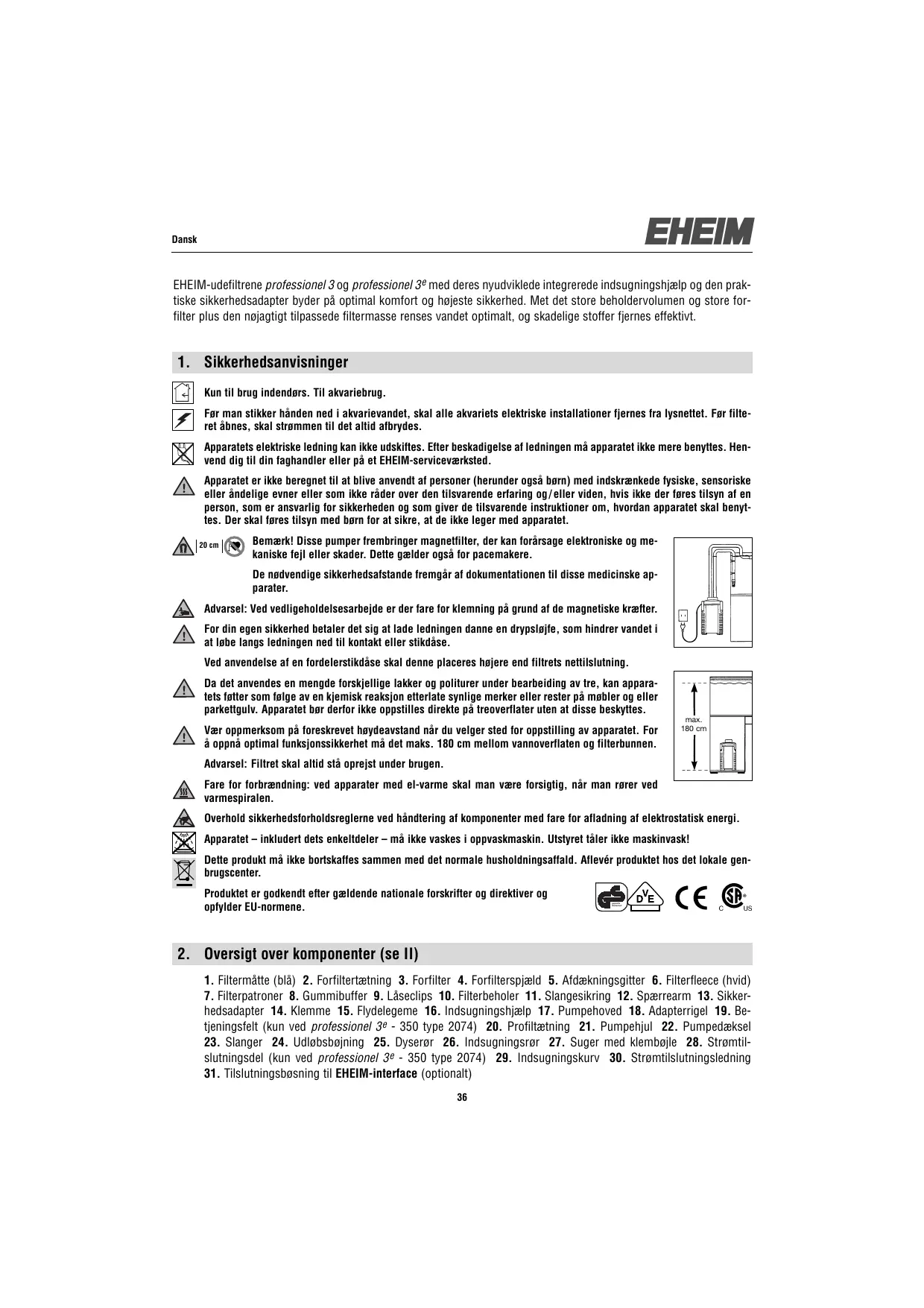

Dansk EHEIM-udefiltrene professionel 3 og professionel 3 e med deres nyudviklede integrerede indsugningshjælp og den praktiske sikkerhedsadapter byder på optimal komfort og højeste sikkerhed. Met det store beholdervolumen og store forfilter plus den nøjagtigt tilpassede filtermasse renses vandet optimalt, og skadelige stoffer fjernes effektivt.

1. Sikkerhedsanvisninger

Kun til brug indendørs. Til akvariebrug. Før man stikker hånden ned i akvarievandet, skal alle akvariets elektriske installationer fjernes fra lysnettet. Før filteret åbnes, skal strømmen til det altid afbrydes. Apparatets elektriske ledning kan ikke udskiftes. Efter beskadigelse af ledningen må apparatet ikke mere benyttes. Henvend dig til din faghandler eller på et EHEIM-serviceværksted. Apparatet er ikke beregnet til at blive anvendt af personer (herunder også børn) med indskrænkede fysiske, sensoriske eller åndelige evner eller som ikke råder over den tilsvarende erfaring og / eller viden, hvis ikke der føres tilsyn af en person, som er ansvarlig for sikkerheden og som giver de tilsvarende instruktioner om, hvordan apparatet skal benyttes. Der skal føres tilsyn med børn for at sikre, at de ikke leger med apparatet. 20 cm Bemærk! Disse pumper frembringer magnetfilter, der kan forårsage elektroniske og mekaniske fejl eller skader. Dette gælder også for pacemakere. De nødvendige sikkerhedsafstande fremgår af dokumentationen til disse medicinske apparater. Advarsel: Ved vedligeholdelsesarbejde er der fare for klemning på grund af de magnetiske kræfter. For din egen sikkerhed betaler det sig at lade ledningen danne en drypsløjfe, som hindrer vandet i at løbe langs ledningen ned til kontakt eller stikdåse. Ved anvendelse af en fordelerstikdåse skal denne placeres højere end filtrets nettilslutning. Da det anvendes en mengde forskjellige lakker og politurer under bearbeiding av tre, kan apparatets føtter som følge av en kjemisk reaksjon etterlate synlige merker eller rester på møbler og eller parkettgulv. Apparatet bør derfor ikke oppstilles direkte på treoverflater uten at disse beskyttes. Vær oppmerksom på foreskrevet høydeavstand når du velger sted for oppstilling av apparatet. For å oppnå optimal funksjonssikkerhet må det maks. 180 cm mellom vannoverflaten og filterbunnen. max. 180 cm Advarsel: Filtret skal altid stå oprejst under brugen. Fare for forbrændning: ved apparater med el-varme skal man være forsigtig, når man rører ved varmespiralen. Overhold sikkerhedsforholdsreglerne ved håndtering af komponenter med fare for afladning af elektrostatisk energi. Apparatet – inkludert dets enkeltdeler – må ikke vaskes i oppvaskmaskin. Utstyret tåler ikke maskinvask! Dette produkt må ikke bortskaffes sammen med det normale husholdningsaffald. Aflevér produktet hos det lokale genbrugscenter. Produktet er godkendt efter gældende nationale forskrifter og direktiver og opfylder EU-normene. geprüfte Sicherheit

2. Oversigt over komponenter (se II)

1. Filtermåtte (blå) 2. Forfiltertætning 3. Forfilter 4. Forfilterspjæld 5. Afdækningsgitter 6. Filterfleece (hvid)

7. Filterpatroner 8. Gummibuffer 9. Låseclips 10. Filterbeholer 11. Slangesikring 12. Spærrearm 13. Sikkerhedsadapter 14. Klemme 15. Flydelegeme 16. Indsugningshjælp 17. Pumpehoved 18. Adapterrigel 19. Betjeningsfelt (kun ved professionel 3 e - 350 type 2074) 20. Profiltætning 21. Pumpehjul 22. Pumpedæksel 23. Slanger 24. Udløbsbøjning 25. Dyserør 26. Indsugningsrør 27. Suger med klembøjle 28. Strømtilslutningsdel (kun ved professionel 3 e - 350 type 2074) 29. Indsugningskurv 30. Strømtilslutningsledning

31. Tilslutningsbøsning til EHEIM-interface (optionalt)

låseclipsen (9) ved at trækker i den nederste del af den. 3. Tag pumpehovedet (17) af. 4. Tag alle patroner ud. Advarsel: Overfyld ikke filterpatronerne - hvis de overfyldes, mister de pasform. 5. Filterindsatse fyldes med EHEIM-filtermaterialer. 6. Skyl de fyldte filterpatroner med vand. Henvisning: Nem rensning med EASY CLEAN-funktion.

7. Den fyldte filterindsats lukkes med afdækningsgitter (5). 8. Filterindsatsen ryster under rindende vand. Gentag

dette med alle filterindsatsene. OBS: Det hvide filterstof lægges ind i den øverste filterindsats og lukkes med afdækningsgitter. 9. Filterindsatsene sættes igen ind i filterbeholderen i denne rækkefølge (10): Ved professionel 3 - 250 (type 2071): 1. Filterindsats med EHEIM MECH pro. 2. Filterindsats med EHEIM SUBSTRAT pro, hvidt stof og afdækningsgitter. Ved professionel 3 - 350 (type 2073) og professionel 3 e - 350 (type 2074): 1. Filterindsats med EHEIM MECH pro. 2. Filterindsats med EHEIM bioMECH. 3. Filterindsats med EHEIM SUBSTRATpro, hvidt stof og afdækningsgitter. Ved professionel 3 - 600 (type 2075): 1. Filterindsats med EHEIM MECH pro. 2. Filterindsats med EHEIM MECH pro. 3. Filterindsats med EHEIM bioMECH. 4. Filterindsats med EHEIM SUBSTRAT pro, hvidt stof og afdækningsgitter.

10. Sæt forfilteret (3) med den blå filtermåtte (1) i. (Sæt på studsen ➞ pile). 11. Sæt pumpehovedet (17) på

(vær opmærksom på placering), og luk låseclipsen (9). Bemærk: Brug kun EHEIM-originalslanger.

12. Fastgør det allerede monterede slangetilbehør på akvariet. 13. Skær slangerne (23) til, så de passer med

afstanden mellem filter og akvarium, og sæt dem på tilbehøret. 14. Skub slangerne (23) på sikkerhedsadapteren (13) til anslag (fig.: returslange til højre). 15. Sæt slangesikringen (11) på. 16. Stik sikkerhedsadapteren (13) ind i pumpehovedet (17), til den gå hørligt i indgreb. 17. Stil spærrearmen (12) på „ON“. 18. Vær opmærksom på at dyserøret (25) er over vandoverfladen. 19. Tryk flere gang på indsugningshjælpen (16), til filterbeholderen (10) selv tager vand ind (i forfilteret må der ikke våre vand!). 20. Sæt strømtilslutningskomponenten (28) på pumpehovedet (17) (kun ved professionel 3 e - 350 type 2074). 21. Sæt strømtilslutningsledningen (30) i stikket. 22. Tryk 1 til 2 gange på indsugningshjælpen (16) igen for at udlufte, og anbring dyserøret (25) i den ønskede position.

Bemærk: Brug „Betjeningsvejledning Elektronik“ i forbindelse med elektronisk betjening (professionel 3 e).

5. Vedligeholdelse og pleje

Bemærk: Elektronisk udførelse (professionel 3 e) : Betjeningsfeltet viser, når filterdelene skal rengøres. Udfør vedligeholdelse (ca. hver 3. til 6. måned) når filtereffekten formindskes. Rengør først forfilteret (6.1) Hvis det ikke er nok at rengøre forfilteret: Rengør alle filtre (hovedrengøring 6.2). Hvis en hovedrengøring ikke er nok: Rengør pumpekammeret (6.3).

6.1 Rengøring af forfilter

Bemærk: Udskift den blå filtermåtte efter 3. rengøring.

1. Tag Strømtilslutningsledningen (30) ud af stikket.. 2. Tag sikkerhedsadapteren (13) og pumpehovedet (17)

af (kap. 3 trin 1 - 3). 3. Tag forfilteret (3) ud. 4. Tag den blå filtermåtte (1) ud. 5. Skyl den blå filtermåtte (1)

under rindende, lunkent vand (udskiftes om nødvendigt). 6. Tøm forfilteret (3), og skyl det. 7. Sæt den blå filtermåtte (1) i forfilteret (3). 8. Sæt forfilteret (3) med den blå filtermåtte (1) i. (Sæt på studsen ➞ pile).

9. Kontroller tætningerne, rengør dem om nødvendigt, og behandl dem med EHEIM-plejespray (nr.: 4001000).

10. Spjældet (4) i forfilteret skal kunne bevæge sig uden modstand. 11. Sæt pumpehovedet (17) på (vær opmærksom på placering), og luk låseclipsen (9). 12. Tag filtersystemet i drift (kap. 3 trin 17 - 23).

1. Tag strømtilslutningsledningen (30) ud af stikket. 2. Tag sikkerhedsadapteren (13) og pumpehovedet (17) af

(kap. 5 trin 1 - 3). 3. Forfilter (3), filterindsats med afdækningsgitter (5) og hvidt filterstof (6) tages ud. Udskift altid den hvide filterleece (6) ved rengøring. 4. Tag alle filterpatroner ud. 5. Skyl filterpatronerne (7) og filtermasser med vand (se EASY CLEAN-funktion), til der ikke ses mere snavs. 6. Tøm filterbeholderen (10). Bemærk: Trin 7 til 8 må kun udføres ved hver tredje til fjerde hovedrengøring. Ved at blande gammel brukt og ny substratmasse beholder man de nødvendige bakteriekulturene. Advarsel: Overfyld ikke filterpatronerne – hvis de overfyldes, mister de pasform. 7. Lad en tredjedel af brugt EHEIM SUBSTRAT pro og EHEIM bioMECH forblive i filterindsatsen. 8. Fyld to tredjedele brugt EHEIM SUBSTRATpro og EHEIM bioMECH på. 9. EHEIM MECHpro udskiftes helt, hvis der er behov for det. 10. Sæt alle filtre og filterpatroner i igen (kap. 3 trin 8 - 10). 11. Rengør slangesystemet med EHEIM Universal-rengøringsbørste (nr.: 4005570). 12. / 13. / 14. (kap. 3 trin 8 - 10). 15. Sæt pumpehovedet (17) på (vær opmærksom på placering), og luk låseclipsen (9). 16. Tag filtersystemet i drift (kap. 3 trin 17 - 23).

6.3 Rengøring af pumpekammeret

Advarsel: Keramikakslen kan gå i stykker. Rengør forsigtigt!

1. Tag sikkerhedsadapteren (13) og pumpehovedet (17) af (kap. 3 trin 1 - 3). 2. Drej pumpedækslet (22), og tag

det af. Smør tætningsringen med EHEIM-plejespray 4001000. 3. Tag pumpehjulet (21) af. 4. Rengør pumpekammer, pumpedæksel, pumpehjul og smørekanalen med EHEIM-rengøringssæt 4009560. 5. Pumpehjulet (21) skal være rent og kunne bevæge sig uden modstand (pile). Vær opmærksom på, hvordan keramiktyllen (a) sidder (kun ved professionel 3 e - 350 type 2074). 6. Sæt pumpehjulet (21) in i pumpekammeret. 7. Luk pumpekammeret med pumpedæksel (22). Vær opmærksom på udsparinger og tapper (pile). 8. Tag klemmen (14) og flydelegemet (15) på oversiden af pumpehovedet (17) ud, og rengør. 9. Montér kontraventilerne (14 /15) (Vær opmærksom på, hvordan de sidder. Flydelegemet (15) skal kunne bevæge sig uden modstand). 10. Sæt pumpehovedet (17) på (vær opmærksom på placering), og luk låseclipsen (9). 11. Tag filtersystemet i drift (kap. 3 trin 17 - 23).

7. Hvad skal jeg gøre, hvis . . .

. . . filteroverdelen ikke kan lukkes Årsag Afhjælpning Filterindsatsene er indbygget forkert. Skub filterindsatsene og forfilteret ind, således at de flugter over hinanden. Filterindsatsene er overfyldte. Filterindsatsene må ikke overfyldes. Rengør evt. flader, der støder mod hinanden. Profiltætningen er ikke sat korrekt i. Sæt tætningen korrekt i den dertil beregnede not på filteroverdelen. Kontrollér om tætningen er besdadiget og udskift den evt.

. . . filter pa overdelen er utæt Årsag Afhjælpning Lukkeklipsene er ikke lukket rigtigt. Luk alle lukkeklips rigtigt. Tætningsfladerne eller profiltætningen er snavset. Rengør tætningsfladene og smør dem med lidt EHEIM silikonefedtspray, best.-nr. 4001000. Tætningen er ikke monteret, lagt forkert i eller beskadiget. Sæt tætningen rigtigt i eller udskift den. . . . indsugningshjælp ikke fungerer Årsag Afhjælpning Forfilterspjæld i forfilteret ikke lukket. Kontroller området ved forfilterspjældet for smuds, og rengør. Forfilterspjældet skal kunne bevæge sig uden modstand (se kap. 6.2 trin 13). Forfilteret er fyldt med vand. Tøm forfilteret og gentag indsugningsproceduren. Indsugningen fungerer kun, når forfilteret er tomt! Kontraventil tilsmudset/defekt. Rengør kontraventilen, eller udskift den i givet fald (se kap. 6.3). . . . pumpen ikke arbejder Årsag Afhjælpning Ingen forbindelse til strømnettet. Sæt netstikket i stikkontakten. Aksel brækket. Udsikft akslen (se reservedelslisten). Pumpehjulet mangler eller blokerer på grund af gruskorn, sneglehuse el.lign. Sæt pumpehjulet i, rengør pumpekammeret. . . . filterydelsen er reduceret betydeligt Årsag Afhjælpning Sikkerhedsadapterens armstilling er ikke korrekt. Kontrollér armstillingen og korriger den. Sikkerhedsadapter snavset. Tag sikkerhedsadapteren af, luk spærrearmen op og rengør åbningene med rengøringsbørsten (best.-nr. 4005570) Slangeinstallation. Kontrollér slangeinstallationen for knæk eller stærke tværsnitsindsnævringer. Slangeinstallation svavset. Rengør slangeinstallationen med jævne mellemrum vet at trække universal-rengøringsbørsten (best.-nr. 4005570) gennem sugeledningerne og trykledningen samt gennem indsugningsrørene og dyserøret. Sugekurven er tilstoppet. Fjern groft snavs, rens filterkurven. Filtermasserne er meget snavset. Rengør filtermasserne. Filtermasser som fx EHEIM MECH / SUBSTRAT pro fyldt i netposer. Langtidsfiltermedier må aldrig kommes i netposer eller nylonstrømper. Det bevirker, at pumpeydelsen reduceres drastisk i løbet af kort tid. Filtermassen er ikke renset rigtigt. Tag filtermassen ud af filtermassekurven for rengøring og skyl den med lunkent vand.

Årsag Afhjælpning Forkert opbygning af filtermasse. Kontrollér filtermassens opbygning mht. den lagfiltrering, som vi anbefaler. Fyld EHEIM MECH på den nederste filterindsats, så det næsten når op til kanten. Fyld SUBSTRAT pro på de to efterfølgende filterindsatse, så det ligeledes mæsten når op til kanten. Den hvide filtermåtte må aldrig lægges ind under bøjlen. Filtermåtte er ikke udskiftet. Udskift altid filtermåtten efter rengøring (best.-nr. 2616805). Snavset pumpe. Rengør pumpekammeret, køle- og smørekanalen med rengøringsbørstesætter (best.-nr. 4009560) (se kap. „Vedligeholdelse og pleje“). Vandkredsløbet er ikke rigtigt. Tag filteret i brug ved indsugning (som beskrevet i vejledningen). Vær ved påfyldningen opmærksom på, at vandets tilbageløb (tryksiden) befinder sig over vandets overflade, så apparatet udlufter optimal. Installeret for meget tilbehør på slangesystem. Tilsluttet tilbehør reducerer filterydelsen. Kontrollér og fjern evt. unødvendigt tilbehør eller lad dette arbejde via et separat vandkredsløb. . . . der luft i filtret Årsag Afhjælpning Filterets placering. Overkanten af pumpehovedet skal placeres mindst 10 cm under vandets overflade. Placering under akvariet er endnu bedre. Der suges luft ind via slangeinstallationen. Kontrollér om slangeforbindelsen er tæt, udskift evt. slangene. Yderligere luftforsyning (membranpumpe). Udstrømmeren må ikke installeres i nærheden af indsugningsrøret. Filtermasserne er meget snavset. Rens filtermasserne. Filtermasser som fx EHEIM MECH / SUBSTRAT pro er fyldt i netposer. Langtidsfiltermedier må aldrig kommes i netposer eller nylonstrømper. Pumpens ydeevne reduceres drastisk i løbet af kort tid. . . . pumpen larmer Årsag Afhjælpning Keramiktyllen er forkert eller slet ikke monteret. Sæt keramiktyllen rigtigt i, udskift den i givet fald (kun ved professionel 3 e - 350 type 2074). Keramikakslen er gået i stykker. Udskift keramikakslen. Italiano I filtri esterni EHEIM professionel 3 e professionel 3 e, offrono il massimo comfort e sicurezza, grazie al dispositivo ausiliario di aspirazione integrato e all’adattatore di sicurezza appositamente progettato. Inoltre, l’elevato volume del portafiltro e l’ampio prefiltro, uniti alla speciale struttura del filtro, garantiscono un’efficiente depurazione dell’acqua ed eliminazione delle sostanze nocive.
