NÁVOD K OBSLUZE 250 EHEIM

Συναρμολογήθηκαν πολλά εξαρτήματα στο σύστημα σωλήνων. Τα συνδεδεμένα εξαρτήματα μειώνουν την απδοση του φίλτρου ελέγχετε και ενδεχ. αφαιρείτε μη απαραίτητα εξαρτήματα ή θέτετε σε λειτουργία δια μέσω ξεχωριστής κυκλοφορίας νερού. Česky Vnější filtry EHEIM professionel 3 a professionel 3 e nabízejí díky svému nově vyvinutému integrovanému pomocnému nasávání a funkčně odpovídajícímu bezpečnostnímu adaptéru optimální pohodlí a vysokou míru bezpečnosti. Velký objem nádrže a velký předřazený filtr ve spojení s optimalizovanou nástavbou filtru navíc zaručují optimální čištění vody a efektivní likvidaci škodlivin.

1. Bezpečnostní pokyny

Výhradně k použití v místnosti. Pro akvarijní účely. Při údržbě a čištění je nutno všechny elektrické spotřebiče, které jsou ve vodě, odpojit od sítě. Před otevřením filtru zařizení vždy odpojte od elektrické síté. Přípojnou šňůru tohoto spotřebiče nelze nahradit. Poškodíli se přívod, nesmí se spotřebič používat. Nikdy nenoste čerpadlo za šňůru ani ji nelámejte. Obraťte se na svého specializovaného prodejce nebo na servis společnosti EHEIM. Tento přístroj není určen k tomu, aby jej používaly osoby (včetně dětí) s omezenými fyzickými, senzorickými či duševními schopnostmi anebo s nedostatečnými ušenostmi a/nebo nedostatečnými vědomostmi. To je možné pouze za přímého dohledu osoby zodpovědné za bezpečnost anebo po instrukci takovouto osobou, jak přístroj používat. Dávejte pozor na děti, aby si s přístrojem nehrály. 20 cm V důsledku magnetického pole z těchto přístrojů můzě docházet k elektronickým nebo mechanickým poruchám či poškození jiných přístrojů. To platí i pro kardiostimulátory. Potřebné vzdálenosti zjistíte z příruček k takovým lékařským přístrojům. Při údržbě buďte pozorní – vysoké magnetické síly Vám mohou způsobit pohmoždění prstů. Pro Vaši vlastní bezpečnost doporučujeme na kabelu sít’ového zapojení vytvořit smyčku, abyste zamezili pr°uniku vody podél kabelu do elektrické zásuvky. Pokud používáte rozdvojku, musí být umístěna v horní části připojení filtru k síti. Protože se při zpracování dřeva používají různe laky a politury, mohou nohy přístroje v důsledku chemické reakce zanechat na nábytku a parketových podlahách viditelné stopy. Proto byste přístroj nikdy neměli stavět na dřevěné povrchy bez ochranné podložky. Při výběru stanoviště pro přístroy dodržujte předepsaný výškový odstup. Abyste docílili optimální funkčnosti, smí být vzdálenost mezi hladinou vody a filtrovaným dnem max. 180 cm. max. 180 cm Pozor: filtr provozujte zásadně a pouze v rovné, stojaté poloze. Nebezpečí popálení: U přístrojů s topným tělesem dávejte pozor při kontaktu s topnou spirálou. Dbejte bezpečnostních opatření manipulaci s konstrukčními prvky, u kterých hrozí elektrostatický výboj. Přístroj ani jeho části nemyjte v myčce. Ani přístroj ani jeho části nejsou odolné proti vlivům mytí v myčce. Tento produkt nevyhazujte do normálního domovního odpadu. Odevzdejte jej do místní sběrny resp. do místa pro likvidaci odpadu.

Výrobek je schválen podle platných národních předpisů a směrnic a odpovídá normám EU. geprüfte Sicherheit

2. Přehled součástí (viz II)

1. Filtrační rohož (modrá) 2. Těsnění předběžného filtrování 3. Primární filtr 4. Klapka primárního filtru 5. Krycí mříž

6. Filtrační rouno (bílé) 7. Filtrační vložky 8. Pryžový nárazník 9. Uzavírací spony 10. Filtrační nádrž 11. Zajištění hadice 12. Uzavírací páka 13. Bezpečnostní adaptér 14. Svorka 15. Plovoucí těleso 16. Sací pomůcka 17. Hlava čerpadla 18. Zajištění adaptéru 19. Obslužné pole (jen u produktu professionel 3 e - 350 typ 2074) 20. Profilové těsnění

21. Kolo čerpadla 22. Kryt čerpadla 23. Hadice 24. Vypouštěcí oblouk 25. Trubka trysky 26. Sací potrubí 27. Sáni

s upínacím třmenem 28. Síťový zdroj (jen u produktu professionel 3 e - 350 typ 2074) 29. Sací koš znečištěn

30. Síťový kabel 31. Přípojka pro rozhraní EHEIM (opce)

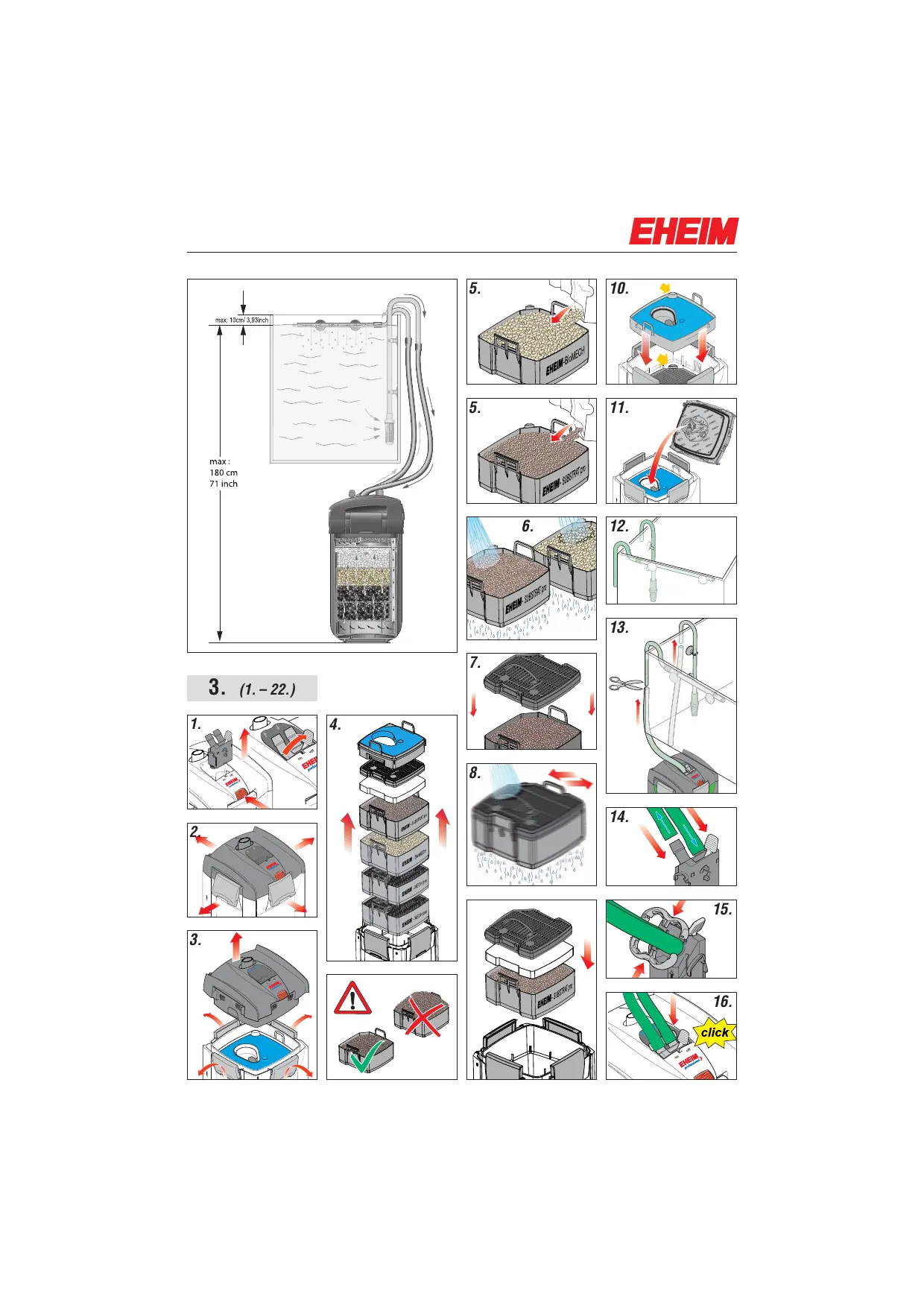

3. Připojení a uvedení do provozu

1. Uzavírací páku (12) nastavte do polohy „OFF“ (Vyp) a úchyt adaptéru (18) stiskněte, až se bezpečnostní adaptér (13)

uvolní. 2. Uzavírazí spony (9) otevřete zatažením za dolní okraj spony. 3. Sejměte hlavu čerpadla. 4. Vyjměte všechny vložky. Pozor: Filtrační vložky nepřeplňujte, protože by jinak nelícovaly dokonale. 5. Naplňte filtrační vložku filtračním materiálem EHEIM. 6. Naplněné filtrační vložky vypláchněte vodou. Upozornění: Jednodušší čištění díky funkci EASY CLEAN. 7. Naplněnou filtrační vložku uzavřete krycí mřížkou (5). 8. Filtrační vložku protřepejte pod proudem tekoucí vody. Zopakujte u všech filtračních vložek. Pozor: Vložte bíle filtrační rouno do vrchní filtrační vložky a uzavřete ji krycí mřížkou.

9. Filtrační vložky vložte do filtrační nádrže v tomto pořadí (10):

U produktu professionel 3 - 250 (typ 2071): 1. Filtrační vložka s EHEIM MECH pro. 2. Filtrační vložka s EHEIM SUBSTRAT pro, bílé rouno a krycí mřížka. U produktu professionel 3 - 350 (typ 2073) a professionel 3 e - 350 (Typ 2074): 1. Filtrační vložka s EHEIM MECH pro. 2. Filtrační vložka s EHEIM bioMECH . 3. Filtrační vložka s EHEIM SUBSTRAT pro, bílé rouno a krycí mřížka. U produktu professionel 3 - 600 (typ 2075): 1. Filtrační vložka s EHEIM MECH pro. 2. Filtrační vložka s EHEIM MECH pro. 3. Filtrační vložka s EHEIM bioMECH . 3. Filtrační vložka s EHEIM SUBSTRAT pro, bílé rouno a krycí mřížka. 10. Vsaďte primární filtr (3) s modrou filtrační vložkou (1). (Nasaďte na hrdlo dělicí stěny; ➞ šipky). 11. Hlavu čerpadla (17) nasaďte (pozor na správnou polohu při montáži) a uzavřete zajišťovací spony (9). Upozornění: Používejte jen originální hadice EHEIM. 12. Předem nomontované přístlušenství hadic upevněte na akváriu. 13. Hadice (23) seřízněte podle vzdálenosti mezi filtrem a akváriem a nasuňte na přístlušenství. 14. Hadice (23) nasuňte na bezpečnostní adaptér (13) až na doraz (obr.: zpětná hadice vpravo). 15. Nasaďte hadicovou sponu (11). 16. Bezpečnostní adaptér (13) zasuňte do hlavy čerpadla (17), až slyšitelně zaklapne. 17. Uzavírací páku (12) nastavte do polohy „ON“. 18. Dbejte na to, aby trubka trysky (25) visela nad hladinou vody. 19. Pomůcku k nasávání (16) několikrát rychle stiskněte, až se nádoba filtru (10) samočinně naplní vodou (v primárním filtru nesmí být žádná voda!). 20. Napájecí zdroj (28) zapojte do hlavy čerpadla (jen u produktu professionel 3 e - 350 typ 2074). 21. Zapojte síťový kabel (30) do zásuvky. 22. K odvzdušnění ještě jednou až dvakrát stiskněte pomůcku k nasávání (16) a trubku trysky (25) nastavte do požadované polohy.

Upozornění: U elektronického ovládání (professionel 3 e) použijte „Návod k obsluze elektroniky“.

Upozornění: Elektronické provedení (professionel 3 e): Ovládací pole zobrazuje, kdy je třeba vyčistit filtrační vložky. Při sníženém výkonu filtru proveďte údržbu (zhruba jednou za 3 až 6 měsíců). Nejdříve vyčistěte primární filtr (6.1). Pokud by vyčištění primárního filtru nestačilo: vyčistěte všechny filtry (hlavní čištění 6.2). Pokud by hlavní vyčistění nestačilo: vyčistěte komoru čerpadla (6.3).

6.1 Čištění primárního filtru

Upozornění: Po 3. čištění vyměňte modrou filtrační vložku.

1. Zapojte síťový kabel (30). 2. Bezpečnostní adaptér (13) a hlavu čerpadla (17) demontujte (kapitola 3, krok 1 - 3).

3. Sejměte primární filtr (3). 4. Vyjměte modrou filtrační rohož (1). 5. Modrou filtrační rohož (1) vymyjte pod tekoucí,

vlažnou vodou (v případě potřeby vyměňte). 6. Primární filtr (3) vyprázdněte a vypláchněte. 7. Modrou filtrační rohož (1) vsaďte do primárního filtru (3). 8. Vsaďte primární filtr (3) s modrou filtrační vložkou (1) (nasadit na nátrubek ➞ šipky).

9. Zkontrolujte těsnění, případně je vyčistěte a ošetřete sprejem EHEIM (č. 4001000). 10. Klapka primárního filtru

(4) se musí volně pohybovat. 11. Hlavu čerpadla (17) nasaďte (pozor na správnou polohu při montáži) a uzavřete zajišťovací spony (9). 12. Filtrační systém uveďte do provozu (kapitola 3, krok 17 - 23).

1. Zapojte síťový kabel (30). 2. Bezpečnostní adaptér (13) a hlavu čerpadla (17) demontujte (kapitola 3, krok 1 - 3).

3. Vyjměte předfiltr (3) a filtrační vložku s krycí mřížkou (5) a bílým rounem (6). Bílé filtrační rouno (6) vyměňte při každém čištění. 4. Vyjměte všechny filtrační vložky. 5. Filtrační vložky (7) a filtrační hmoty vypláchněte vodou, až zmizí jakékoliv zakalení (viz funkce EASY CLEAN, kapitola 3, krok 7 + 8). 6. Filtrační nádrž (10) vyprázdněte. Upozornění: Kroky 7 a 8 provádějte jen při každém 7. až 8. hlavním čištění. Směšováním použité a nové hmoty substrátu zůstanou zachovány potřebné kultúry bakterií. Pozor: Filtrační vložky nepřeplňujte, protože by jinak nelícovaly dokonale.

7. Jenu třetinu opotřebovaného materiálu EHEIM SUBSTRATpro a EHEIM bioMECH nechejte ve filtrační vložce. 8. Doplňte

dvě třetiny opotřebovaného materiálu EHEIM SUBSTRAT pro a EHEIM bioMECH. 9. EHEIM MECH pro v případě potřeby zcela vyměňte. 10. Znovu vsaďte všechny filtrační vložky a filtry (kapitola 3, krok 8 - 10). 11. Hadicový systém očistěte univerzálním čisticím kartáčem EHEIM (č. 4005570). 12. Vsaďte primární filtr (3) s modrou filtrační vložkou (1) (nasadit na nátrubek ➞ šipky). 13. Klapka primárního filtru (4) se musí volně pohybovat. 14. Zkontrolujte těsnění a případně je ošetřete sprejem EHEIM (č. 4001000). 15. Hlavu čerpadla (17) nasaďte (pozor na správnou polohu při montáži) a uzavřete zajišťovací spony (9). 16. Filtrační systém uveďte do provozu (kapitola 3, krok 17 - 23).

6.3 Čištění primárního filtru

Pozor: Keramická osa může prasknout. Čistit opatrně! 1. Bezpečnostní adaptér (13) a hlavu čerpadla (17) vyjměte (kapitola 3, krok 1 - 3). 2. Kryt čerpadla (22) otočte a sejměte. Těsnicí kroužek promažte sprejem EHEIM (č. 4001000). 3. Vymontujte kolo čerpadla (21). 4. Komoru, víko a kolo čerpadla a také mazací kanál vyčistěte čisticí sadou EHEIM č. 4009560. 5. Kolo čerpadla (21) musí být čisté a musí se volně pohybovat (šipky). Při montáži dbejte na správnou polohu keramického puzdra (jen u produktu professionel 3 e - 350 typ 2074). 6. Kolo čerpadla (21) vsaďte do komory čerpadla. 7. Komoru čerpadla uzavřete víkem čerpadla (22). Pozor na pohlubně a výstubky (šipky). 8. Svorky (14) a plovák (15) na horní straně hlavy čerpadla (17) vymontujte a vyčistěte.

9. Zpětný ventil (14/15) namontujte (pozor na správnou polohu při montáži. Těleso plováku (15) se musí volně pohybovat).

10. Hlavu čerpadla (17) nasaďte (pozor na správnou polohu při montáži) a uzavřete zajišťovací spony (9). 11. Filtrační

systém uveďte do provozu (kapitola 3, krok 17 - 23).

7. Co dělat, když . . .

. . . Horní část filtru nelze zavřít Příčina Odstranění Filtrační vložky namontovány ve špatné poloze. Filtrační vložky a předřazený filtr vsuňte tak, aby ležely v zákrytu nad sebou. Přeplněné filtrační vložky. Filtrační vložky nepřeplňujte. V případě potřeby dotykové plochy vyčistěte. Nesprávně namontovaná profilové těsnění. Těsnění vložte správně do drážky horní části filtru k tomu určené. Zkontrolujte, zda není poškozené, v případě potřeby vyměňte. . . . Filtr je v horní částí netěsný Příčina Odstranění Nejsou správně uzavřené vyklápěcí uzávěry. Všechny vyklápěcí uzávěry správně zavřete. Znečištěné těsnicí plochy nebo profilové těsnění. Těsnicí plochy vyčistěte a lehce nastříkejte sprejem EHEIM (Silikon) objednací číslo 4001000. Chybí těsnění, příp. je poškozené nebo špatně vložené. Těsnění vložte správně resp. jej vyměňte. . . . Pomocné sací zařízení nefunguje Příčina Odstranění Klapka primárního filtru není uzavřená. Oblast klapky primárního filtru zkontrojujte z hlediska znečištění a v případě potřeby vyčistěte. Klapka primárního filtru se musí volně pohybovat. (Viz kapitola 6.2, krok 13). Předřazený filtr je naplněný vodou. Předřazený filtr vyprázdněte a opakujte proces sání. Sání funguje pouze, když je předřazený filtr vyprázdněný! Zpětný ventil je znečištění / vadný. Vyčistěte zpětný ventil, v případě potřeby ho vyměňte. (Viz kapitola 6.3). . . . Výkon čerpadla silně poklesl Příčina Odstranění Nesprávná poloha páky bezpečnostního adaptéru. Zkontrolujte polohu páky a v případě potřeby ji opravte. Znečištěný bezpečnostní adaptér. Bezpečnostní adaptér vymontujte. Otevřete uzavírací páku a otvory vyčistěte čisticím kartáčkem (objednací číslo 4005570). Instalace hadic. Zkontrolujte, zda hadice nejsou zlomené resp. zda někde není silně zmenšený průřez. Znečištěná instalace hadic. V pravidelných časových intervalech čistěte instalaci hadic, tj. protáhněte univerzální čisticí kartáček (objednací číslo 4005570) sacím a výtlačným potrubím resp. sacímí trubkami a trubkou s tryskami. Ucpaný sací koš. Ostraňte hrubé nečistoty, vyčistěte filtrační koš. Silně znečištěná filtrační hmota. Vyčistěte filtrační hmotu. Filtrační hmoty jako např. EHEIM MECH / SUBSTRAT pro jsou naplněny v síťce. Dlouhodobé filtrační hmoty nikdy neplňte do sítěných sáčků nebo nylonových punčoch. To vede v krátké době k extrémnímu poklesu výkonu čerpadla.

Příčina Odstranění Filtrační hmota není správně vyčistěná. Filtrační hmotu při čištění vyjměte z koše na filtrační hmotu a propláchněte ji vlažnou vodou. Špatná struktura filtrační hmoty. Zkontrolujte, zda struktura filtrační hmoty umožňuje námi doporučené vrstvené filtrování. Nejspodnější filtrační vložku naplňte těsně pod okraj hmotou EHEIM MECH. Obě zbývající filtrační vložky naplňte rovněž těsně pod okraj hmotou SUBSTRAT pro. Bílé filtrační rouno nikdy nepokládejte pod držadlo. Špatně vložené filtrační rouno. Po vložení horní filtrační vložky zasuňte držadlo a bíle filtrační rouno položte na něj. Filtrační rouno nebylo vyměněno. Filtrační rouno je nutno měnit při každém čištění (objednací číslo 2616805). Znečištěné čerpadlo. Vyčistěte komoru čerpadla, chladicí a mazací kanál sadou čisticích kartácků (objednací číslo 4009560) (viz kap. „Údržba a péče“). Nesprávná cirkulace vody. Filtr uveďte do chodu nasátím (viz popis v návodu). Dbejte na to, aby vratný tok vody (výtlačná strana) byl během plnění nad vodní hladinou, aby došlo k optimálnímu odvzdušnění přistroje. Na hadicovém systému je nainstalováno příliš mnoho příslušenství. Připojené příslušenství snižuje výkon filtru. Zkontrolujte situaci a v případě potřeby odstraňte zbytečné příslušenství nebo jej zapojte přes zvláštní vodní okruh. . . . Čerpadlo vydává za chodu silný hluk Příčina Odstranění Keramické pouzdro není instalováno, nebo je instalováno chybně. Keramické pouzdro správně instalujte a případně vyměňte (jen u produktu professionel 3 e - 350 typ 2074) Keramická osa prasklá. Vyměňte keramickou osu. . . . Vzduch ve filtru Příčina Odstranění Umístění filtru. Horní hrana hlavy čerpadla by měla být alespoň 10 cm pod vodní hladinou. Lepší je umístění pod akváriem. Instalací hadic se nasává vzduch. Zkontrolujte těsnost hadicových spojení, hadice v případě potřeby vyměňte. Přídavný přívod vzduchu (membrán. čerpadlo). Výstup neinstalujte v blízkosti sací trubky. Silně znečištěné filtrační hmoty. Vyčistěte filtrační hmoty. Filtrační hmoty jako např. EHEIM MECH / SUBSTRAT pro jsou naplněné v síťkách. Dlouhodobá filtrační média se nikdy neplní do sítěných sáčků nebo nylonových punčoch. To vede v krátké době k extrémnímu poklesu výkonu čerpadla. . . . Čerpadlo neběží Příčina Odstranění Chybí napájení ze sítě. Zapojte zástrčku do sítě. Zlomená osa. Vyměňte osu (viz seznam náhradních dílů). Chybí rotor čerpadla resp. je zablokovaný kamínkem, ulitou apod. Namontujte rotor čerpadla, vyčistěte komoru čerpadla.

1. Bezpečnostné pokyny

20. Profilové tesnenie 21. Koleso čerpadla 22. Kryt čerpadla 23. Hadice 24. Vypúšťaci oblúk 25. Rúrka trysky

29. Nasávací kôš znečistený 30. Sieťový kabel 31. Zásuvka prípojky pre EHEIM rozhranie (opcionálne)

3. Připojení a uvedení do provozu

1. Uzatváraciu páku (12) nastavte do polohy „OFF“ (Vyp) a úchytku adaptéra (18) stlačte, až sa bezpečnostný adaptér

(13) uvoľni. 2. Uzatváracie spony (9) otvorte zatiahnutím za dolný okraj spony. 3. Odoberte hlavu čerpadla. 4. Vyberte všetki vložky. Pozor: Filtračne vložky neprepllňujte, pretože by inak nelícovaly dokonale. 5. Vložky filtrov naplniť EHEIM filtračnými materiálmi. 6. Naplnené filtračné vložky vypláchnite vodou. Upozornenie: Jednoduché čistenie pomocou EASY CLEAN funkcie. 7. Naplnenú filtračnú vložku uzavrieť uzatváracou mriežkou (5). 8. Filtračnú vložku triasť pod tečúcou vodou. Postup zopakovať so všetkými filtračnými vložkami. Pozor: Biele filtračné rúno vložiť do najvyššej filtračnej vložky a uzavrieť ju krycou mriežkou. 9. Filtračné vložky vložiť v nasledujúcom poradí znovu do telesa filtra (10): U professionel 3 - 250 (typ 2071): 1. Filtračná vložka s EHEIM MECH pro. 2. Filtračná vložka s EHEIM SUBSTRAT pro, biele rúno a krycia mriežka. U professionel 3 - 350 (typ 2073) a professionel 3 e - 350 (typ 2074): 1. Filtračná vložka s EHEIM MECH pro. 2. Filtračná vložka s EHEIM bioMECH . 3. Filtračná vložka s EHEIM SUBSTRAT pro, biele rúno a krycia mriežka. U professionel 3 - 600 (typ 2075): 1. Filtračná vložka s EHEIM MECH pro. 2. Filtračná vložka s EHEIM MECH pro.

1. Zapojte sieťový kabel (30). 2. Bezpečnostný adaptér (13) a hlavu čerpadla (17) demontujte (kapitola 3, krok 1 - 3).

1. Zapojte sieťový kábel (30). 2. Bezpečnostný adaptér (13) a hlavu čerpadla (17) demontujte (kapitola 3, krok 1 - 3).

6.3 Čistenie komory čerpadla

Pozor: Keramická os môže prasknúť. Čistiť opatrne! 1. Bezpečnostný adaptér (13) a hlavu čerpadla (17) vyberte (kapitola 3, krok 1 - 3). 2. Kryt čerpadla (22) otočte a odoberte. Tesniaci krúžok premažte sprejom EHEIM (č. 4001000). 3. Vymontujte koleso čerpadla (21). 4. Komoru, veko a koleso čerpadla a tiež mazací kanál vyčistete čistiacou súpravou EHEIM č. 4009560. 5. Koleso čerpadla (21) musí byť čisté a musí sa volně pohybovať (šipky). Pri montáži dbajte na správnu polohu keramického puzdra (iba u professionel 3 e - 350 typ 2074). 6. Koleso čerpadla (21) vsaďte do komory čerpadla. 7. Komoru čerpadla uzavrite vekom čerpadla (22). Pozor na priehlbiny a výstubky (šipky). 8. Svorky (14) a plavák (15) na hornej strane hlavy čerpadla (17) vymontujte a vyčistite.

9. Spätný ventil (14/15) namontujte (pozor na správnu polohu pri montáži. Těleso plaváka (15) se musí voľne pohybovať).
