MANUAL DE UTILIZADOR SENSIXX DS22 PROHYGIENIC TDS222510H BOSCH

Instruções de utilização

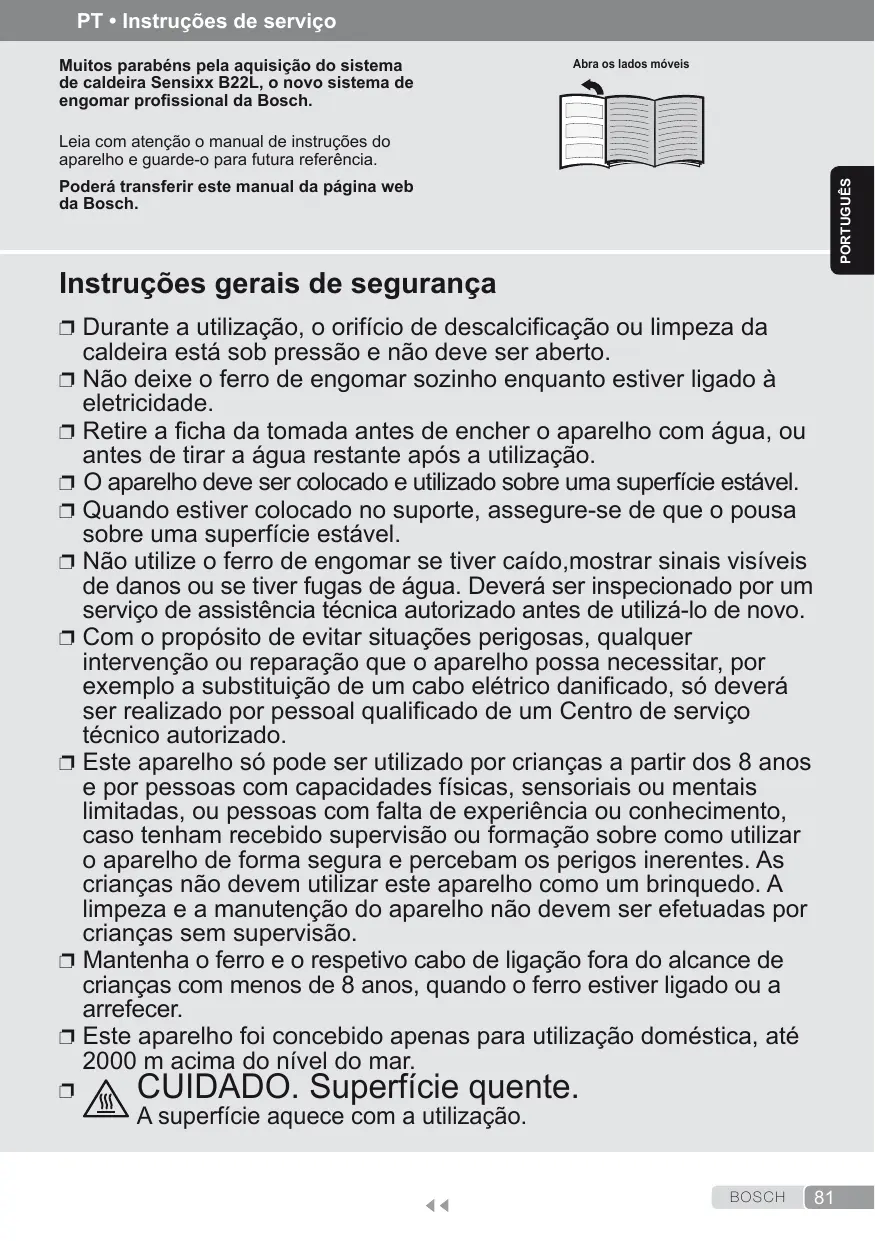

BOSCH PT • Instruções de serviço Muitos parabéns pela aquisição do sistema de caldeira Sensixx B22L, o novo sistema de engomar profissional da Bosch. Abra os lados móveis Leia com atenção o manual de instruções do aparelho e guarde-o para futura referência. Português Poderá transferir este manual da página web da Bosch. Instruções gerais de segurança ❐❐ Durante a utilização, o orifício de descalcificação ou limpeza da caldeira está sob pressão e não deve ser aberto. ❐❐ Não deixe o ferro de engomar sozinho enquanto estiver ligado à eletricidade. ❐❐ Retire a ficha da tomada antes de encher o aparelho com água, ou antes de tirar a água restante após a utilização. ❐❐ O aparelho deve ser colocado e utilizado sobre uma superfície estável. ❐❐ Quando estiver colocado no suporte, assegure-se de que o pousa sobre uma superfície estável. ❐❐ Não utilize o ferro de engomar se tiver caído,mostrar sinais visíveis de danos ou se tiver fugas de água. Deverá ser inspecionado por um serviço de assistência técnica autorizado antes de utilizá-lo de novo. ❐❐ Com o propósito de evitar situações perigosas, qualquer intervenção ou reparação que o aparelho possa necessitar, por exemplo a substituição de um cabo elétrico danificado, só deverá ser realizado por pessoal qualificado de um Centro de serviço técnico autorizado. ❐❐ Este aparelho só pode ser utilizado por crianças a partir dos 8 anos e por pessoas com capacidades físicas, sensoriais ou mentais limitadas, ou pessoas com falta de experiência ou conhecimento, caso tenham recebido supervisão ou formação sobre como utilizar o aparelho de forma segura e percebam os perigos inerentes. As crianças não devem utilizar este aparelho como um brinquedo. A limpeza e a manutenção do aparelho não devem ser efetuadas por crianças sem supervisão. ❐❐ Mantenha o ferro e o respetivo cabo de ligação fora do alcance de crianças com menos de 8 anos, quando o ferro estiver ligado ou a arrefecer. ❐❐ Este aparelho foi concebido apenas para utilização doméstica, até 2000 m acima do nível do mar.

UIDADO. Superfície quente. A superfície aquece com a utilização. BOSCH

• O presente aparelho foi desenhado exclusivamente para uso doméstico, ficando por isso excluído o seu uso industrial.
• Utilize este aparelho somente para os fins para os quais foi desenhado, ou seja, como um ferro de engomar. Qualquer outro uso é considerado inadequado e, como tal, perigoso. O fabricante não será responsável por qualquer dano resultante de um uso indevido ou inadequado.
• Antes de ligar o aparelho à eletricidade, assegure-se de que a voltagem corresponde ao indicado na placa de características.
• Este aparelho deve ser ligado a uma tomada com ligação terra. Se utilizar uma extensão,assegure-se de que dispõe de uma tomada de 16 A bipolar com ligação terra.
• Se se fundir o fusível de segurança, o aparelho ficará fora de uso. Para recuperar o funcionamento normal, leve o aparelho a um Serviço de Assistência Técnica autorizado.
• Para evitar que, em circunstâncias desfavoráveis da rede elétrica possam produzir-se fenómenos como variação da tensão e oscilações da iluminação, é recomendável que o ferro a vapor seja desconectado da rede com uma impedância máxima de 0.35 Ω. Para mais informação, consulte com a empresa distribuidora de energia elétrica.
• Não coloque o aparelho debaixo da torneira para encher o depósito com água.
• Desligue o aparelho da rede de abastecimento elétrico imediatamente se houver alguma falha, e sempre após cada utilização.
• Não desligue o aparelho da tomada puxando o cabo.
• Não introduza o ferro de engomar em água ou em qualquer outro líquido.
• Não deixe o aparelho exposto às intempéries (chuva, sol, geada, etc.). Importante
• Este aparelho alcança temperaturas elevadas e produz vapor durante a sua utilização, que podem causar escaldões ou queimaduras em caso de utilização indevida.
• A mangueira de vapor, a estação de base, a chapa metálica na parte de baixo do suporte do ferro amovível (2) e, em particular, o ferro, podem aquecer com a utilização. É normal acontecer.
• Não direcione o vapor a pessoas ou animais.
• Não permita que o cabo entre em contacto com a base do ferro de engomar quando esta estiver quente.
• Tenha em atenção que o sistema pode continuar a ejectar vapor durante mais algum tempo, depois de soltar o gatilho de ejecção de vapor. É normal que isto ocorra. Informação sobre eliminação Os nossos produtos vêm dentro de embalagens otimizadas.. Basicamente, a embalagem consiste na utilização de materiais não contaminantes, que podem ser deixados no serviço local de eliminação de resíduos como matérias-primas secundárias. As autoridades locais podem fornecer-lhe informações sobre como proceder à eliminação de aparelhos obsoletos. Este aparelho encontra-se etiquetado de acordo com a Diretiva europeia 2012/19/UE relativa aos aparelhos eléctricos e electrónicos utilizados (Resíduos de Equipamentos Elétricos e Eletrónicos - REEE). A diretiva determina o quadro para o retorno e a reciclagem de aparelhos usados a aplicar em toda a UE. Descrição

1. Suporte do ferro de engomar desmontável

3. Fixação de armazenamento da mangueira de

7. Compartimento de armazenamento do cabo

8. Botão de “Poupança de energia” *

9. Lâmpada-piloto “Vapor preparado” /

“Desligar automático”

10. Selector de definição

11. Lâmpada-piloto “Encher depósito de água” /

12. Interruptor principal iluminado (0/I)

14. Sistema de fixação do ferro “SecureLock”

19. Cobertura de protecção em tecido*

• Dependiente do modelo Ver os lados móveis

1. Liberte o ferro do respectivo sistema de fixação

(14), puxando para trás a alavanca localizada na parte traseira do ferro.

2. Retire qualquer etiqueta ou tampa de

3. Coloque o aparelho horizontal sobre uma

superfície sólida e estável. Pode retirar o suporte da tábua de passar do aparelho e colocar o ferro de engomar sobre o suporte numa superfície sólida, estável e horizontal.

4. Encha o depósito de água (2), assegurando-se

de que não ultrapassa a marca de nível.

5. Desenrole o cabo da electricidade (6) e ligue-o

numa tomada com ligação à terra.

6. Coloque o botão de alimentação principal (12)

na posição de ligado (aceso).

7. Irá iluminar-se o indicador luminoso “vapor

preparado” (9) depois de varios minutos, que indica que o aparelho está pronto para uso. O gerador de vapor necesita um tempo mais longo para chegar ao estado de “vapor preparado” durante o primeiro aquecimento para cada utilização, ou após efectuada uma descalcificação (Calc’n’Clean). Uma vez aquecida, se houver água na caldeira, a espera será menor.

8. Este aparelho integra um sensor de nível de

água. O indicador luminoso “encher depósito de água” (11) iluminar-se-á quando o depósito de água estiver vazio. Importante:

• Pode usar água da torneira. Para prolongar o óptimo funcionamento da função de vapor, misture a água da rede de abastecimento com água destilada 1:1. Se a água da rede de abastecimento no seu distrito for demasiada calcária, misture-a com água destilada 1:2. Pode entrar em contacto com o fornecedor público de água da sua região para saber o grau de dureza da mesma.
• Pode encher o depósito de água em qualquer momento enquanto utiliza o aparelho.
• Para evitar danos e/ou a contaminação do depósito de água e da caldeira, não ponha no depósito de água perfume, vinagre, goma, agentes descalcificadores, aditivos ou qualquer outro tipo de produto químico. Todos os danos provocados pela utilização de um dos produtos acima mencionados irão anular a garantia.

• Não deve pousar o ferro na vertical sobre a tábua de engomar. Coloque-o sempre na horizontal sobre o suporte (1).
• O suporte pode colocar-se na abertura especialmente desenhada no aparelho ou em qualquer ponto adequado na área de engomagem. Não coloque o ferro a vapor sobre o aparelho sem o suporte.
• Durante o seu primeiro uso, o ferro de engomar pode produzir certos vapores ou odores, bem como partículas brancas sobre a base; isso é normal e desaparecerá após uns minutos.
• Enquanto o botão de saída de vapor permanecer ligado, o depósito de água pode produzir um som de bombagem, que é normal e indica que se está a bombear água para o depósito de vapor. Português A. Preparações Função “i-Temp” (Dependendo do modelo) Este sistema de engomar a vapor dispõe de uma função “i-Temp” exclusiva. Se seleccionar esta função, é definida uma combinação adequada de temperatura e vapor, ideal para quaisquer tecidos que possam ser engomados. A função “i-Temp” evita danos nas peças de roupa, resultantes da selecção de uma temperatura não adequada. A função “i-Temp” não se aplica a tecidos que não possam ser engomados. Verifique a etiqueta da peça de roupa, para conhecer os detalhes, ou experimente engomar uma parte do tecido que, normalmente, não seja visível. antiShine Função “antiShine” (Dependendo do modelo) Este sistema de engomar a vapor dispõe de uma função “antiShine” exclusiva. Se seleccionar esta função e premir regularmente o botão de vapor (15), o risco de a peça de roupa ficar com lustro ao engomar é reduzido. BOSCH

Português Função “Hygiene” (Dependendo do modelo) Este sistema de engomar a vapor está equipado com uma função “Hygiene” especial. Esta inovadora tecnologia de vapor higiénico remove 99,9% dos micróbios. Adequada para todos os tipos de tecidos e extremamente eficiente em peças de roupa grossas e delicadas. A combinação única da temperatura e do intervalo de vapor oferece um efeito de higienização que não requer quaisquer aditivos químicos. Proceda de acordo com as seguintes instruções:

1. Seleccione a função “Hygiene” rodando o

2. Coloque o ferro de engomar sobre a peça de

roupa ou o tecido que deseja higienizar.

3. Prima continuamente o botão de vapor (15) no

fundo da pega para libertar poderosos jactos de vapor higiénico. Engome lentamente toda a peça de roupa para optimizar o resultado final. Notas:

• Para assegurar a máxima eficiência da função “Hygiene”, o sistema necessita de reiniciar após 20 minutos. O indicador luminoso (9) pisca cinco vezes e o gerador de vapor muda automaticamente para a função “i-Temp”.
• Caso deseje continuar a utilizar a função “Hygiene”, rode o selector (10) para qualquer outra definição. Em seguida, pode selecionar novamente a função “Hygiene” rodando o selector.
• Não é possível activar a função de poupança de energia com a função “Hygiene” selecionada. B. D efinir a temperatura e a quantidade de vapor Ver os lados móveis

1. Verifique a etiqueta da peça de roupa para

2. Escolha uma das seguintes definições:

Definição de vapor Adequada para Tecidos sintéticos Seda – Lã Algodão – Linho

3. O indicador luminoso (17) permanece aceso

enquanto o ferro estiver a aquecer e apaga-se

4. O indicador luminoso “vapor pronto” (9)

acende-se passados vários minutos, indicando que o aparelho está pronto para libertar vapor.

5. Prima o botão de vapor (15-16*) para libertar

• Separe as peças de roupa segundo as etiquetas do símbolo de lavagem e engomagem, começando sempre com as peças de roupa que se tiverem que engomar a temperaturas mais baixas.
• Se não tem a certeza sobre os tecidos de uma peça de roupa, comece a sua engomagem a baixa temperatura e escolha a temperatura correcta engomando uma pequena secção que não fique normalmente à vista.
• No início de cada utilização, é possível que, além de vapor, pingue água do ferro. Como tal, deve começar por passar o ferro pela tábua de engomar ou num pedaço de tecido. Função “PulseSteam” Este aparelho conta com uma função especial para eliminar os vincos mais difíceis. A função “PulseSteam” ajuda a suavizar mais rapidamente peças de roupa difíceis, como calças de ganga ou toalhas de mesa de linho. Quando o botão de vapor é accionado, o gerador de vapor lança três jactos para que o vapor se entranhe nos tecidos com maior profundidade.

1. Coloque o selector de definição (10) na

2. Prima rapidamente o botão de vapor (16*) na

parte de cima da pega. ou (dependendo do modelo) Prima duas vezes rapidamente (duplo clique) o botão de vapor (15) na parte de baixo da pega Notas:

• Pode parar os jactos de vapor, voltando a premir rapidamente o botão de vapor.
• Podem surgir algumas gotas de água quando utilizar a função “PulseSteam” pela primeira vez. As gotas de água desaparecem após algum tempo de utilização da função. Função “IntelligentSteam” (Dependendo do modelo) Este centro de engomar esta equipado com um controlo de vapor inteligente, o qual, depois de libertar o botão de saída do vapor (15), continua dando uma pequena quantidade de vapor adicional. Engomagem sem vapor Comece a engomar sem ligar o botão de saída de vapor. C. Vapor vertical Ver os lados móveis Pode ser utilizada para remover vincos de roupas penduradas em cabides, cortinas, etc. Aviso: Nunca direccione o jacto de vapor para peças de roupa que estejam vestidas. Nunca direccione o vapor para pessoas ou animais.

1. Regule a temperatura para a definição “•••”.

2. Segure no ferro, na vertical, a cerca de 15 cm

da peça de roupa que vai engomar a vapor.

3. É possível engomar a vapor cortinas e peças

de roupa penduradas em cabides (blusões, fatos, casacos, etc.), colocando o ferro na vertical e premindo o botão de vapor (15 ou 16*).

Botão “eco” de poupança de energia (Dependendo do modelo) Se o botão Poupança de energia (8) estiver ligado, pode poupar até 25% da energia e 40% da água consumidas (*) e, ainda assim, obter bons resultados ao engomar a maioria das peças de roupa. Deve utilizar a definição do nível normal de energia apenas para tecidos grossos e muito vincados. (*) Em comparação com a definição máxima. Nota: Se utilizar a função “Poupança de energia”, a regulação de vapor variável e a regulação de temperatura podem continuar a ser utilizadas como recomendado. Desactivação automática (Dependendo do modelo) Se, ao engomar, não premir o botão de vapor (15-16*) na pega do ferro durante algum tempo (8 minutos), o sistema de engomar a vapor desliga-se automaticamente. Se isto acontece, a lâmpada indicadora de “Desligar automatico” (9) estará acesa. Para voltar a ligar o sistema de engomar a vapor, prima novamente o botão de vapor. Português Esta quantidade de vapor adicional do vapor pode ser parada através do breve pressionar do botão de saída de vapor. D. Cobertura de protecção em tecido Ver os lados móveis (Dependendo do modelo) Este protector (19*) utiliza-se para engomar com vapor peças delicadas a uma temperatura máxima sem as danificar. O uso da capa protectora em tecido também elimina a necessidade de um pano para evitar o brilho em materiais escuros. Aconselha-se começar a engomar uma pequena secção do interior da peça e observar os resultados. Para colocar o protector no ferro, ponha a ponta do ferro no extremo do protector de tecidos e puxe a banda elástica por cima da parte inferior traseira do ferro até que fique ajustada. Para soltar a capa de protecção em tecido, puxe a banda elástica para separá-la do ferro. A capa de protecção em tecido pode ser adquirida no serviço de pós-venda ou em casas especializadas. Código do acessório (Serviço pós-venda)

Me do acessório (casas especializadas) TDZ2045 E. Calc’n’Clean Advanced Ver os lados móveis Limpeza da caldeira Para prolongar a vida útil do seu gerador de vapor e evitar a formação de calcário, é essencial que limpe o filtro (5*) e a caldeira após várias horas de utilização. Se a água for dura, aumente a frequência de limpeza. Não utilize agentes anticalcário para limpar a caldeira, pois podem danificá-la. BOSCH

Aviso de limpeza automatica Português Pisca a lâmpada (11) indicadora da necessidade de proceder à descalcificação da estação de engomar.

1. Verifique cuidadosamente se o aparelho está

frio e desligado da corrente há mais de 2 horas, e se o reservatório de água (2) está vazio.

2. Fixe o ferro ao suporte, introduzindo a ponta do

ferro na ranhura frontal e deslocando a alavanca do sistema de fixação (14) contra a parte traseira do ferro.

3. Coloque o aparelho sobre um lava-louça ou

Para lavar o filtro, pode: Para lavar o colector de calcário, coloque o filtro sob a torneira e lave-o até os resíduos de calcário serem removidos. Esprema-o, como indicado na figura a). Para obter melhores resultados, pode mergulhar o colector de calcário durante, aproximadamente, 30 minutos numa mistura de água da torneira (250 ml) e uma medida de líquido anticalcário (25 ml), como indicado na figura b). Em seguida, passe-o novamente por água (muito importante!). O líquido anticalcário pode ser adquirido no nosso Serviço Pós-Venda ou em Lojas especializadas: Código do acessório (Pós-venda)

Nome do acessório (Lojas especializadas) TDZ1101

7. Mantenha o gerador de vapor na posição

lateral e, com um jarro, encha a caldeira com 1/4 de litro de água.

8. Agite a unidade base por alguns momentos e

esvazie totalmente a caldeira sobre um lava-louça ou balde. Para melhores resultados, recomenda-se que esta operação seja efectuada duas vezes. Importante: antes de voltar a fechar, certifiquese de que a caldeira não contém água.

9. Volte a colocar o filtro e aperte-o.

Para reiniciar o contador “Calc’n’Clean”, desligue o sistema duas vezes, deixando-o desligado durante, pelo menos, 30 segundos de cada vez. (ligado → 30 s desligado → ligado → 30 s desligado → ligado)

BOSCH Limpeza e manutenção Risco de queimaduras! EEAtenção! Desligue o ferro de engomar da electricidade antes de realizar qualquer trabalho de limpeza ou manutenção.

1. Depois de engomar, desligue a ficha e deixe

arrefecer a base do ferro antes de limpar.

2. Limpe a caixa, a pega e o corpo do ferro com

3. Se a base apresentar sujidade ou calcário,

limpe-a com um pano de algodão húmido.

4. Se algum tecido sintético derreter porque a base

(18) do ferro está muito quente, desligue o controlo de vapor e remova imediatamente quaisquer resíduos com um pano de algodão seco, dobrado várias vezes.

5. Não utilize produtos abrasivos ou dissolventes.

Para manter a base do ferro em bom estado, não dê pancadas com o ferro em objectos metálicos. Nunca limpe a base do ferro com esfregões de palha de aço ou produtos químicos. F. Guardar o aparelho Ver os lados móveis

1. Deixe arrefecer o ferro antes de o guardar.

2. Coloque o botão de alimentação principal na

posição “0” (a luz vermelha apaga-se) e desligue o cabo de alimentação.

3. Esvazie o depósito de água.

4. Coloque o ferro no respectivo suporte (1), sobre

a base, e fixe-o, introduzindo a ponta do ferro na ranhura frontal e deslocando a alavanca do sistema de fixação (14) contra a parte traseira do ferro.

5. Armazene o cabo eléctrico no compartimento

de armazenamento (7) e a mangueira de vapor na fixação de armazenamento (3). Não aperte demasiado os cabos ao enrolar.

6. Segure na pega do ferro ao deslocar o

aparelho, como indicado na figura F. A maior quantidade de energia consumida por um ferro a vapor esta destinada a produção de vapor. Para reduzir o consumo, siga os seguintes conselhos:

• Comece sempre com roupa cujos tecidos requerem uma menor temperatura de passar a ferro. Para isto, consulte a etiqueta.
• Regule a saída do vapor em relação com a temperatura de passar a ferro seleccionada, seguindo as instruções deste manual.

• Procure passar a ferro tecidos que ainda estão húmidos, reduzindo a saída de vapor do ferro. O vapor vai ser produzido principalmente pelos tecidos e não a través do ferro. Se utiliza uma máquina de secar roupa antes de passar a ferro, seleccione um programa ideal para secagem antes da operação de passagem a ferro.
• Se os tecidos estão suficientemente húmidos, coloque o regulador de saída de vapor em posição anulada de produção de vapor. Resolução de problemas Problema Causas possíveis

• A caldeira e o filtro têm de ser O indicador limpos. luminoso (11) pisca. O gerador de
• Existe um problema de ligação. vapor não se liga.
• O botão de alimentação principal não está ligado. O ferro não
• O botão de alimentação principal aquece. não está ligado.
• A temperatura está definida para um nível reduzido.
• Na primeira utilização: alguns O ferro produz fumo quando está componentes do aparelho foram ligeiramente lubrificados na fábrica e ligado. podem produzir um pouco de fumo quando aquecidos inicialmente.
• Nas utilizações subsequentes: a base pode estar suja.
• A função de vapor começou a ser Presença de água nos orifícios utilizada antes atingir a temperatura correcta. da base.
• Dá-se a condensação da água no interior dos tubos, porque o vapor está a ser utilizado pela primeira vez ou não é utilizado há muito tempo. Sai sujidade
• Existe uma acumulação de calcário através da base. ou minerais no reservatório de vapor.

• Foram utilizados produtos químicos ou aditivos. Solução
• Limpe o filtro e a caldeira de acordo com as instruções de limpeza neste manual (secção E).
• Verifique o cabo de alimentação (6), a ficha e a tomada.
• Coloque o botão de alimentação principal (12) na posição “I”.
• Coloque o botão de alimentação principal (12) na posição “I”.
• Defina a temperatura para a posição pretendida.
• É absolutamente normal acontecer e pára passado pouco tempo.

• Limpe a base de acordo com as instruções de limpeza neste manual.
• Reduza o fluxo de vapor ao engomar a baixas temperaturas.
• Direccione o ferro para fora da zona de engomar e prima o botão de vapor até que o vapor seja produzido.
• Utilize água da torneira misturada com 50% de água destilada ou desmineralizada. Para que a função de vapor continue a funcionar nas condições ideais, misture água da torneira com água destilada 1:1. Se a água da torneira na sua área de residência for muito dura, misture-a com água destilada 1:2.
• Limpe a base com um pano húmido.
• Nunca adicione produtos à água. BOSCH

Português Conselhos para a economia de energia Português Problema Causas possíveis Solução O ferro não produz vapor.

• A caldeira não está ligada ou o reservatório de água está vazio.

• Coloque o botão de alimentação principal (12) na posição “I” e/ou encha o reservatório de água.
• Aumente o fluxo de vapor (consulte a secção B).
• Seleccione uma temperatura adequada para o material a engomar e limpe a base com um pano húmido. A peça de roupa engomada fica escura e/ou cola-se à base. A base fica castanha. O aparelho produz um som de bombagem.

• A regulação de vapor está definida para a posição mínima.
• A temperatura seleccionada é demasiado elevada e danificou a peça de roupa.
• É uma consequência normal da utilização.
• Está a ser bombeada água para o reservatório de vapor.
• O som não pára. Perda de pressão • Botão de vapor accionado durante um longo período de tempo. ao engomar. Ao passar a ferro, apare­cem manchas de água na peça de roupa. Durante a utilização da função “PulseSteam” aparecem manchas de água na peça de roupa. A mangueira fica quente durante a utilização. Fuga de água da caldeira. O ferro continua a liber­tar vapor depois de ser colocado no suporte (1).

• Pode ser causado pela condensação de vapor na tábua de engomar.

• Limpe a base com um pano húmido.
• Se o som persistir, não utilize o gerador de vapor e contacte um centro de assistência técnica autorizado.
• Utilize o botão de vapor de forma intervalada. Este procedimento resulta num engomar de melhor qualidade, uma vez que os tecidos ficarão secos e mais suaves.
• Limpe a capa de tecido da tábua de engomar e passe as manchas a ferro, sem vapor, para as secar.

• As manchas de água são causadas • Após algum tempo de utilização da função “PulseSteam”, as gotas de água pela condensação de vapor na deixam de sair da base. mangueira, ao arrefecer depois de a utilizar.

• É normal acontecer. É causado pelo vapor que passa através da mangueira ao engomar a vapor.
• O filtro (5*) localizado na parte lateral do aparelho está solto.
• Função “PulseSteam” activada por duplo clique.

• Coloque a mangueira no lado oposto, para que não lhe toque enquanto estiver a passar a ferro.
• Prima novamente o gatilho e o ferro deixa de libertar vapor imediatamente. Se as acções indicadas acima não solucionarem o problema, contacte o centro de assistência técnica autorizado.
