РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ SENSIXX DS22 PROHYGIENIC TDS222510H BOSCH

Инструкци по эксплуатации

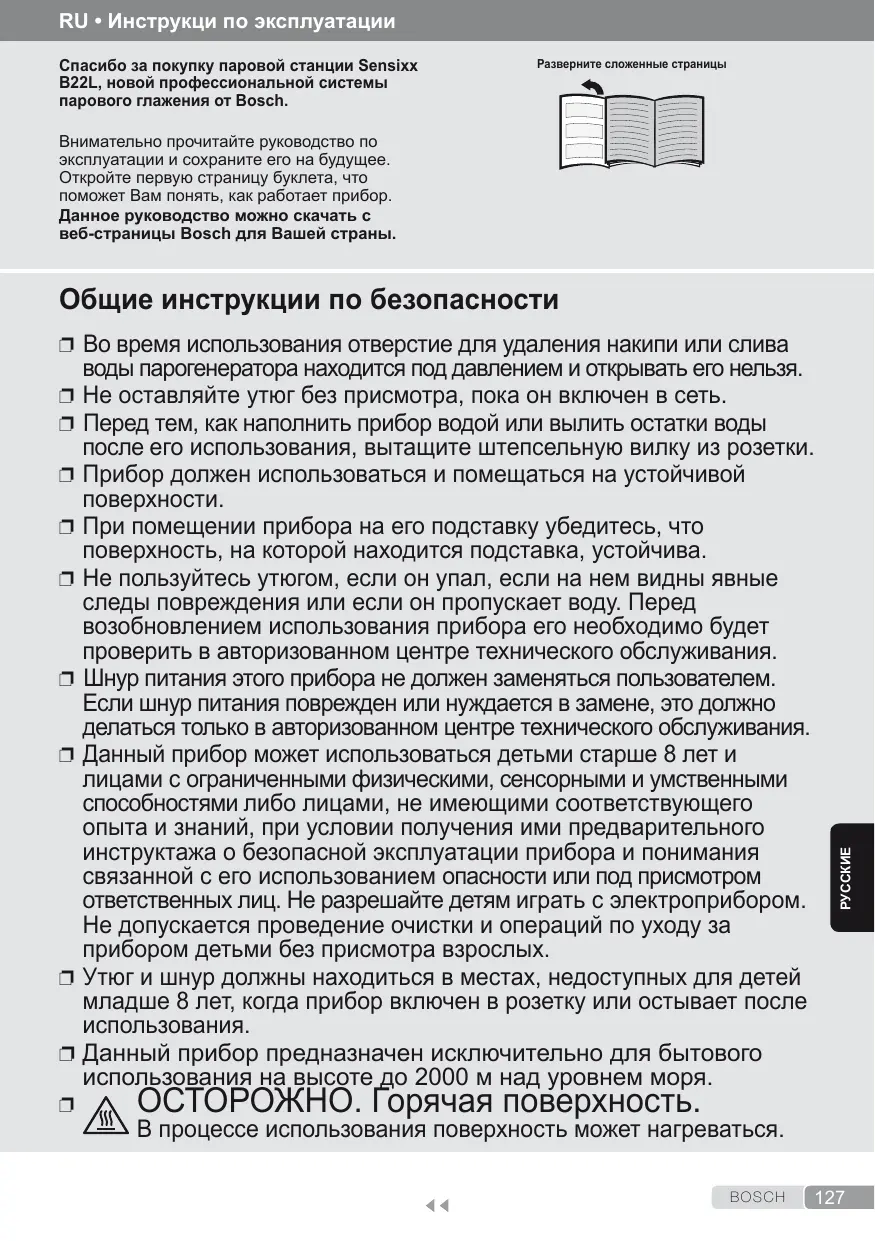

BOSCH RU • Инструкци по эксплуатации Спасибо за покупку паровой станции Sensixx B22L, новой профессиональной системы парового глажения от Bosch. Разверните сложенные страницы Внимательно прочитайте руководство по эксплуатации и сохраните его на будущее. Откройте первую страницу буклета, что поможет Вам понять, как работает прибор. Данное руководство можно скачать с веб-страницы Bosch для Вашей страны. Общие инструкции по безопасности ❐❐ Во время использования отверстие для удаления накипи или слива воды парогенератора находится под давлением и открывать его нельзя. ❐❐ Не оставляйте утюг без присмотра, пока он включен в сеть. ❐❐ Перед тем, как наполнить прибор водой или вылить остатки воды после его использования, вытащите штепсельную вилку из розетки. поверхности. ❐❐ При помещении прибора на его подставку убедитесь, что поверхность, на которой находится подставка, устойчива. ❐❐ Не пользуйтесь утюгом, если он упал, если на нем видны явные следы повреждения или если он пропускает воду. Перед возобновлением использования прибора его необходимо будет проверить в авторизованном центре технического обслуживания. ❐❐ Шнур питания этого прибора не должен заменяться пользователем. Если шнур питания поврежден или нуждается в замене, это должно делаться только в авторизованном центре технического обслуживания. ❐❐ Данный прибор может использоваться детьми старше 8 лет и лицами с ограниченными физическими, сенсорными и умственными способностями либо лицами, не имеющими соответствующего опыта и знаний, при условии получения ими предварительного инструктажа о безопасной эксплуатации прибора и понимания связанной с его использованием опасности или под присмотром ответственных лиц. Не разрешайте детям играть с электроприбором. Не допускается проведение очистки и операций по уходу за прибором детьми без присмотра взрослых. ❐❐ Утюг и шнур должны находиться в местах, недоступных для детей младше 8 лет, когда прибор включен в розетку или остывает после использования. ❐❐ Данный прибор предназначен исключительно для бытового использования на высоте до 2000 м над уровнем моря.

СТОРОЖНО. Горячая поверхность. В процессе использования поверхность может нагреваться. BOSCH

❐❐ Прибор должен использоваться и помещаться на устойчивой

• Данный электроприбор предназначен для использования только в домашних условиях, поэтому не допускается его промышленное применение.
• Этот прибор должен использоваться только в целях, в которых он был разработан, иными словами, только как утюг. Любая другая форма использования прибора будет считаться неправильной и, следовательно, опасной. Производитель не будет нести ответственность за любой ущерб, вызванный неправильным или ненадлежащим использованием прибора.
• Перед включением прибора в сеть убедитесь, что напряжение в сети соответствует значению, указанному на табличке с техническими характеристиками прибора.
• Этот прибор должен включаться в заземленную розетку. При использовании удлинителя убедитесь, что он снабжен биполярной розеткой 16 A с заземлением.
• Если плавкий предохранитель, которым снабжен прибор, перегорит, прибор будет отключен. Для восстановления нормальной работы прибор нужно будет доставить в авторизованный центр технического обслуживания.
• Во избежание временного падения напряжения или мерцания осветительных приборов при неблагоприятных условиях работы сети, рекомендуется подключать утюг к электросети с максимальным сопротивлением 0.35 Ω. При необходимости пользователь может получить информацию о сопротивлении в точке соединения, обратившись в энергоснабжающую

• Прибор никогда не должен помещаться под водопроводный кран для его наполнения водой.
• При подозрении на неисправность сразу отключите прибор от сети. Также всегда отключайте его от сети после каждого использования.
• Вилка прибора не должна выдергиваться из розетки рывком шнура питания.

Съемная подставка для утюга Емкость для воды Крепление для хранения парового шланга Паровой шланг Фильтр для удаления накипи «Calc’n’Clean Advanced» * Вилка для включения в сеть Отделение для хранения шнура питания «Энергосберегающая» кнопка * Световой индикатор готовности пара BOSCH

• Никогда не погружайте утюг или паровой резервуар в воду или любую иную жидкость.
• Не оставляйте прибор под воздействием погодных условий (дождя, солнечных лучей, мороза и т. д.).

• Этот прибор во время работы нагревается до высокой температуры и генерирует пар, что может вызвать ожоги при неправильной эксплуатации прибора.
• В процессе использования паровой шланг, паровая станция, металлическая пластина в основании съемной подставки для утюга (2) и в особенности сам утюг могут нагреваться. Это

• Никогда не направляйте пар на людей или

• Следите, чтобы шнур не соприкасался с подошвой еще горячего утюга.
• Имейте в виду, что после отпускания кнопки выпуска пара система может продолжать подачу пара в течение нескольких секунд. Это нормально. Советы по утилизации Продукция нашей фирмы поставляется в оптимизированной упаковке. Упаковка произведена из незагрязняющих окружающую среду материалов, которые подлежат утилизации в местной службе по утилизации отходов в качестве вторичного сырья. Информацию об утилизации отработанных электроприборов вы можете получить в местной администрации. Данный прибор маркирован в соответствии с Директивой 2012/19/ ЕС об отработавших электрических и электронных приборах (об отходах электрического и электронного оборудования - WEEE). В ней определены основные правила сбора и утилизации отработавших электрических и электронных приборов на всей территории ЕС.

10. Ручка выбора режима

11. Световой индикатор отсутствия воды /

Автоматическое отключение

12. Светящийся главный выключатель питания /

Автоматический сигнал о необходимости

13. Корпус с внутренним парогенератором

14. Система фиксации утюга «SecureLock»

15. Кнопка выпуска из подошвы

16. Кнопка выпуска из подошвы «PulseSteam» *

17. Сигнальная лампочка утюга

19. Защитная текстильная подошва*

• в зависимости от модели См. сложенные страницы

1. Отсоедините утюг от системы фиксации (14),

потянув вниз рычаг, расположенный за утюгом.

2. Удалите все этикетки или защитное покрытие с

3. Поместите прибор горизонтально на твердую

устойчивую поверхность. Можно снять подставку для утюга с прибора и поместить утюг на подставку на другой твердой устойчивой горизонтальной поверхности.

4. Наполните емкость для воды (2), не превышая

отметку максимального уровня заполнения.

5. Полностью размотайте шнур питания и

включите его в заземленную розетку.

6. Установите главный выключатель питания (12)

в положение «ВКЛ.» (загорится подсветка).

7. Через несколько минут засветится световой

индикатор готовности пара (9), сигнализируя о готовности прибора к работе. При первом нагревании и после проведения процедуры удаления накипи (Calc’n’Clean) требуется больше времени для перехода парогенератора в состояние готовности пара. Когда в процессе регулярного использования в парогенераторе присутствует вода, время нагревания для достижения рабочей температуры сокращается.

8. Этот прибор снабжен встроенным сенсором

уровня воды. Когда резервуар для воды опустеет, загорится индикатор отсутствия воды (11).

• Возможно использование водопроводной Для долговечного использования функции пара, смешивайте водопроводную воду с дистиллированной в соотношении 1:1. Если в Вашей местности водопроводная вода очень жесткая, смешивайте ее с дистиллированной водой в соотношении 1:2. Вы можете узнать о жесткости Вашей водопроводной воды у ответственной за водоснабжение организации.
• В резервуар для воды можно доливать воду в любой момент во время работы прибора.
• Во избежание повреждения и/или загрязнения ёмкость для воды и парогенератора, не используйте ароматизированную воду, уксус, крахмал, средства для удаления накипи и любые другие химические средства Любое повреждение, вызванное использованием указанных выше средств, приводит к прекращению действия гарантии.

• Данный утюг не должен стоять вертикально. Всегда ставьте его горизонтально на подставку для утюга (1).
• Подставка для утюга может помещаться в специально подготовленную нишу на приборе или в любое подходящее место рядом с зоной Никогда не оставляйте утюг на приборе без подставки для утюга!
• Во время первого использования утюга могут появляться некоторые запахи и пар, а также белые частицы на подошве утюга. Это нормально и прекратится через несколько

• Во время нажатия кнопки выпуска пара резервуар для воды может издавать звук работающего насоса. Это нормально и указывает, что вода закачивается в парогенератор. Функция «i-Temp» (В зависимости от модели) Данная паровая станция снабжена уникальной функцией i-Temp. При выборе этой функции оптимальное сочетание температуры и пара для любой ткани, которую можно гладить, подбирается автоматически. Функция i-Temp позволяет избежать повреждения одежды из-за неверно выбранной температуры. Функцию i-Temp нельзя использовать с тканями, которые гладить нельзя. Проверьте указания по уходу за изделием на ярлыке или попробуйте прогладить невидимую при носке часть одежды. antiShine Функция «antiShine» (В зависимости от модели) Данная паровая станция снабжена уникальной функцией antiShine. Если выбрана эта функция и происходит частое нажатие кнопки выпуска пара из подошвы (15), снижается вероятность появления блестящих следов от утюга на ткани.

A. Подготовка Функция «Hygiene» (в зависимости от модели) Паровая станция оснащена специальной функцией «Hygiene». Инновационная технология гигиенической обработки паром способствует удалению 99,9% микробов. Она подходит для использования со всеми видами ткани и демонстрирует необыкновенную эффективность при обработке BOSCH

изделий как из тонкой, так и из толстой ткани. Уникальное сочетание соответствующей температуры и интервала подачи пара обеспечивает дезинфицирующий эффект без использования химических добавок. Пожалуйста, выполните следующие действия:

1. Повернув переключатель функций (10),

выберите функцию «Hygiene».

2. Поместите утюг на изделие или ткань, которые

хотите продезинфицировать.

3. Для подачи мощных паровых ударов,

обеспечивающих гигиеническую обработку, непрерывно нажимайте на кнопку выпуска пара из подошвы (15), расположенную в нижней части ручки. Для достижения максимального эффекта медленно прогладьте все изделие. Примечания:

• Для обеспечения максимальной эффективности функции «Hygiene» систему необходимо перезапускать каждые 20 минут. Световой индикатор (9) замигает пять раз, после чего парогенератор автоматически переключится на функцию «i-Temp».
• Если необходимо продолжить работу с функцией «Hygiene», пожалуйста, поверните переключатель функций (10) в любое другое положение. После этого Вы снова можете выбрать функцию «Hygiene», повернув переключатель функций.
• Когда выбрана функция «Hygiene», энергосберегающий режим активировать невозможно. B. Установка температурного режима и режима подачи пара

См. сложенные страницы

1. Ознакомьтесь с приведенными на ярлыке одежды

рекомендациями по глажению для определения правильной температуры

2. Выберите один из следующих режимов:

подачи пара Ткани, которые можно гладить Шелк ― Шерсть Хлопок ― Лен

3. Световой индикатор (17) будет светиться, пока

утюг нагревается, и погаснет, как только он достигнет заданной температуры.

4. Через несколько минут засветится световой

индикатор готовности пара (9), сигнализируя о готовности прибора к подаче пара.

5. Для подачи пара нажмите кнопку выпуска пара

из подошвы (15-16*).

• Отсортируйте предметы одежды по символам инструкций для глажения на их ярлыках, всегда начиная с одежды и белья, которые нужно гладить при самых низких температурах.
• При сомнениях в точности определения материала, из которого сделан предмет одежды, начинайте гладить при низкой температуре и решайте, какая температура правильна, путем глажения небольшого участка, который обычно не виден, если надеть этот предмет одежды.
• Каждый раз в начале использования утюга вместе с паром могут выходить капли воды. Поэтому рекомендуется сначала провести утюгом по гладильной доске или куску ненужной ткани. Функция «PulseSteam» Данный прибор снабжен специальной функцией для разглаживания замятых складок. Функция PulseSteam помогает быстрее смягчать плохо поддающуюся разглаживанию ткань (например, джинсовую или льняную). При нажатии на кнопку выпуска пара из подошвы парогенератор подает три мощных паровых удара, чтобы обеспечить глубокое проникновение пара в ткань.

1. Установите ручку выбора режима (15) на

2. Коротко нажмите на кнопку выпуска пара из

подошвы (16*), находящуюся в верхней части или (в зависимости от модели) Дважды быстро нажмите на кнопку выпуска пара из подошвы (15), расположенную в нижней части ручки Примечания:

• Действие парового удара можно остановить коротким повторным нажатием кнопки выпуска пара из подошвы.
• При первом использовании функции PulseSteam может появиться несколько капель воды. Капли воды исчезнут после того, как вы проработаете с этой функцией некоторое

Функция IntelligentSteam (в зависимости от модели) Данная система имеет «умный» механизм контроля пара, который после отпускания кнопки выпуска пара из подошвы (15), подает небольшое дополнительное количество пара. Дополнительную подачу пара можно в любой момент остановить коротким нажатием на кнопку выпуска пара из подошвы. Начинайте гладить, не нажимая кнопку выпуска

C. Вертикальный пар См. сложенные страницы Данную функцию можно использовать для удаления складок с висящей одежды, штор и

• Никогда не используйте струю пара для обработки одежды, надетой на людей.
• Никогда не направляйте пар на людей и

1. Установите температурный режим “•••”.

2. Держите утюг в вертикальном положении на

расстоянии 15 см от одежды, которая обрабатывается паром.

3. Можно обрабатывать паром шторы и висящую

одежду (пиджаки, платья, пальто и т. д.) расположив утюг вертикально и нажав на кнопку выпуска пара из подошвы (15 или 16*). «Энергосберегающая» кнопка «eco» (В зависимости от модели) Нажатие «энергосберегающей» кнопки (8) позволяет экономить до 25 % энергии и до 40 % воды (*), получая отличные результаты глажения большинства текстильных изделий. Рекомендуется использовать обычный режим расхода энергии только для глажения толстой и сильно измятой ткани. (*) По сравнению с установленным максимальным значением. Примечание: при работе с функцией «Энергосбережение» регулировка пара и температуры может использоваться в соответствии с рекомендациями. Автоматическое (В зависимости от модели) Если в процессе глажения кнопка выпуска пара из подошвы (15 или 16*) на ручке утюга не нажимается в течение определенного времени (8 минут), паровая станция автоматически отключается. После автоматического отключения световой индикатор «Автоматическое отключение» (9) Чтобы снова включить паровую станцию, снова нажмите кнопку выпуска пара из подошвы. D. Защитная текстильная

См. сложенные страницы (В зависимости от модели) Эта подошва используется для глаженья с паром деликатных вещей при максимальной температуре, не повреждая их. Использование защитной текстильной подошвы также исключает необходимость использовать тряпку для предотвращения блеска на темных тканях. Мы рекомендуем вам перед началом глаженья попробовать гладить на небольшом участке на вутренней стороне вещи, и понаблюдать результаты. Чтобы установить защитную подошву, поместите острый кончик утюга в конец защитной подошвы и потяните за эластичную ленту вдоль нижней задней части утюга до тех пор, пока она не будет одета. Чтобы снять защитную подошву, потяните за эластичную ленту, чтобы отделить подошву от Защитную текстильную подошву можно приобрести в службе постпродаж или в специализированных магазинах. Код аксессуара

Название аксессуара TDZ2045 E. «Calc’n’Clean Advanced» См. сложенные страницы Чистка бака парогенератора Чтобы продлить срок эксплуатации парогенератора и избежать накопления в нем накипи, фильтр (5*) и парогенератор необходимо периодически, по истечении определенного времени использования, промывать водой. Если в вашем регионе жесткая вода, промывать парогенератор нужно чаще. Не используйте для промывания парогенератора средства для удаления накипи, потому что они могут его повредить. BOSCH

Автоматический сигнал о необходимости очистки

Если световой индикатор (11) мигает, парогенератор следует ополоснуть.

1. Прибор обязательно должен быть отключен в

течение более 2 часов, он должен быть холодным, а его емкость для воды (2) пустой.

2. Зафиксируйте утюг, поместив нос утюга в

передний паз и прижав рычаг системы фиксации (14) к нижней части утюга.

3. Расположите прибор над раковиной или ведром.

4. Наклоните прибор в сторону, противоположную

5. Выкрутите фильтр (5*) и извлеките его.

6. (в зависимости от модели)

Чтобы очистить фильтр: Для промывания блока накопления накипи поместите его под струю проточной воды и промойте до полного удаления остатков накипи. Сожмите его так, как это показано на рисунке a). Для получения оптимального результата можно погрузить блок накопления накипи на 30 минут в воду из-под крана (250 мл), смешанную с одной мерой (25 мл) средства от накипи, как показано на рисунке b). Затем снова промойте блок водой (это очень важно!). Жидкость для удаления накипи можно приобрести в отделе послепродажного обслуживания или в специализированных

Наименование Артикул принадлежности принадлежности (B отделе (в специализированных послепродажного обслуживания) TDZ1101

7. Наклонив парогенератор на бок,

воспользуйтесь подходящей емкостью и налейте в парогенератор 1/4 литра воды.

8. В течение нескольких минут потрясите корпус

паровой станции, а затем вылейте все содержимое парогенератора в раковину или Для достижения наилучшего результата рекомендуется проделать данную операцию Важно: прежде чем закрывать парогенератор, убедитесь, что в нем нет остатков воды.

9. Установите фильтр и плотно закрутите его.

BOSCH Чтобы перезапустить счетчик времени до следующей очистки Calc’n’Clean, два раза подряд выключите паровую станцию по меньшей мере на 30 секунд (вкл. → 30 сек. выкл. → вкл. → 30 сек. выкл. →

Чистка и уход Существует опасность EEВнимание!

Перед проведением любых действий по чистке и уходу за электроприбором, следует обязательно отключить его от электросети.

1. После глаженуходя выключите прибор из сети

и дождитесь остывания подошвы утюга, прежде чем чистить прибор.

2. Протрите корпус паровой станции, ручку и

корпус утюга влажной тканью.

3. Если на подошве утюга осталась грязь или

накипь, очистите ее влажной хлопчатобумажной тканью.

4. Если синтетическая ткань расплавилась под

воздействием слишком высокой температуры подошвы утюга (18), отключите подачу пара и сразу же счистите налипший материал с помощью сухой хлопчатобумажной ткани, сложенной в несколько слоев.

5. Никогда не пользуйтесь абразивными

средствами или растворителями. Для сохранения гладкости подошвы утюга следует избегать ее резкого контакта с металлическими предметами. Ни в коем случае не используйте для очистки подошвы утюга жесткие губки для мытья посуды и химические вещества. F. Хранение прибора См. сложенные страницы

1. Перед уборкой прибора на хранение

дождитесь его остывания.

2. Установите главный выключатель питания в

положение «0» (красный индикатор погаснет) и отключите шнур питания от электросети.

3. Лейте воду из резервуара для воды.

4. Установите утюг на подставку (1) подошвой

вниз и зафиксируйте его, поместив нос утюга в передний паз и прижав рычаг системы фиксации (14) к нижней части утюга.

5. Сложите шнур питания в отделение (7) для

хранения и зафиксируйте паровой шланг в предусмотренном креплении (3). Не сматывайте шнуры слишком туго.

6. При перемещении паровой станции

удерживайте утюг за ручку, как показано на рисунке F. Советы по экономии электроэнергии Больше всего энергии расходуется на выработку пара. Чтобы сократить потребление энергии, придерживайтесь следующих рекомендаций:

• Начинайте глажение с белья, которое требует минимального температурного режима Рекомендуемую температуру глажения можно посмотреть на ярлыке изделия.

• Регулируйте выход пара в зависимости от выбранного температурного режима глажения, следуя инструкциям данного руководства.
• Старайтесь гладить слегка влажные изделия, поставив парорегулятор на меньшую отметку. При этом пар будет образовываться в самой ткани, а не в утюге. Если вы сушите белье в сушильной машине, используйте программу "под утюг".
• Если белье достаточно влажное, отключите парорегулятор совсем.

Возможные причины Способ устранения Мигает световой индикатор (11).

• Следует ополоснуть парогенератор и фильтр. Парогенератор не включается.

• Ополосните фильтр и парогенератор в соответствии с инструкциями по очистке, приведенными в данном руководстве (раздел E).
• Проверьте шнур питания (6), штепсельную вилку и розетку.
• Установите главный выключатель питания (12) в положение «I».
• Установите главный выключатель питания (12) в положение «I».
• Установите нужный температурный

• Это совершенно нормальное явление, через несколько минут оно прекратится.

• Возникла проблема с электрическим соединением.
• Главный выключатель питания не включен.
• Главный выключатель питания не включен.
• Выбран низкий температурный режим.
• При первом использовании: на заводе на некоторые детали прибора наносится немного смазки, которая при первом нагреве утюга может
• Очистите подошву утюга в соответствии с выделять небольшое инструкциями по очистке, приведенными количество дыма. в данном руководстве.
• При последующем использовании: возможно, подошва утюга загрязнена.
• Используется система подачи • Во время глажения при низкой температуре уменьшите подачу пара. пара, когда утюг еще не прогрелся до нужной температуры.
• Отведите утюг от зоны глажения и
• В трубках образовывается нажмите кнопку выпуска пара из подошвы водный конденсат, поскольку несколько раз, пока не образуется пар. подача пара используется впервые или после продолжительного перерыва. Утюг не нагревается. При включении из утюга выходит дым. Через отверстия в подошве утюга протекает вода. BOSCH

Устранение неполадок

Возможные причины Из подошвы утюга выходит грязь.

• Используйте воду из крана, смешанную на 50 % с дистиллированной или деминерализованной водой. Чтобы обеспечить длительную и эффективную работу системы подачи пара, смешивайте воду из крана с дистиллированной водой в соотношении 1:1. Если вода из крана в вашем районе очень жесткая, смешивайте ее с дистиллированной водой в соотношении 1:2.
• Очистите подошву утюга влажной тканью.
• Никогда не добавляйте в воду химические средства или посторонние вещества. какие-то добавки.
• Установите главный выключатель питания
• Парогенератор не включен (12) в положение «I» и (или) наполните или емкость для воды пуста.
• Регулятор пара установлен на емкость для воды.
• Увеличьте подачу пара (см. раздел B). минимальное значение.
• Выберите температуру, которая подходит
• Выбранная температура слишком высока, что привело для глажения материала данного типа, и очистите подошву утюга влажной тканью. к повреждению одежды.

В процессе глажения одежда темнеет и (или) прилипает к подошве утюга. Подошва утюга коричневой. доносится звук работы насоса. Способ устранения

• В емкости для пара образовалась накипь или минеральные отложения.

• Это нормальное следствие использования утюга.

• Очистите подошву утюга влажной тканью.

• Вода накачивается в емкость

• Если звук не пропадает, не используйте парогенератор, а обратитесь в авторизованный сервисный центр.
• Используйте кнопку выпуска пара из В ходе глажения
• Кнопка выпуска пара из подошвы через некоторые интервалы падает давление. подошвы была нажата в времени. Это улучшит результаты течение длительного глажения, поскольку ткань останется сухой и будет лучше держать форму. Во время глажения на • Это может быть вызвано тем, • Протрите тканевое покрытие гладильной доски и прогладьте пятна без что пар конденсируется на одежде появляются использования пара, чтобы высушить их. гладильной доске. мокрые пятна.
• Капли воды перестанут появляться на
• Мокрые пятна появляются в При использовании подошве утюга через некоторое время результате конденсации пара функции PulseSteam после начала использования функции на одежде появляются в шланге при охлаждении PulseSteam. после использования утюга. мокрые пятна.
• Переместите шланг на противоположную При эксплуатации
• Это нормально. Это шланг нагревается. происходит из-за того, что при сторону, чтобы не прикасаться к нему во время глажения. глажении с паром пар проходит через шланг. Из парогенератора
• Плохо закреплен фильтр (5*), • Плотно закрутите фильтр. расположенный в боковой вытекает вода. части прибора.
• Еще раз нажмите на кнопку подачи пара,
• Двойным нажатием кнопки После установки и выход пара прекратится. утюга на подставку из была активирована функция PulseSteam. него продолжает выходить пар. Если ни одно из приведенных выше действий не устраняет проблему, обратитесь в авторизованный сервисный центр.
