BRUKSANVISNING SENSIXX DS22 PROHYGIENIC TDS222510H BOSCH

• Øk dampnivået (se avsnitt B).

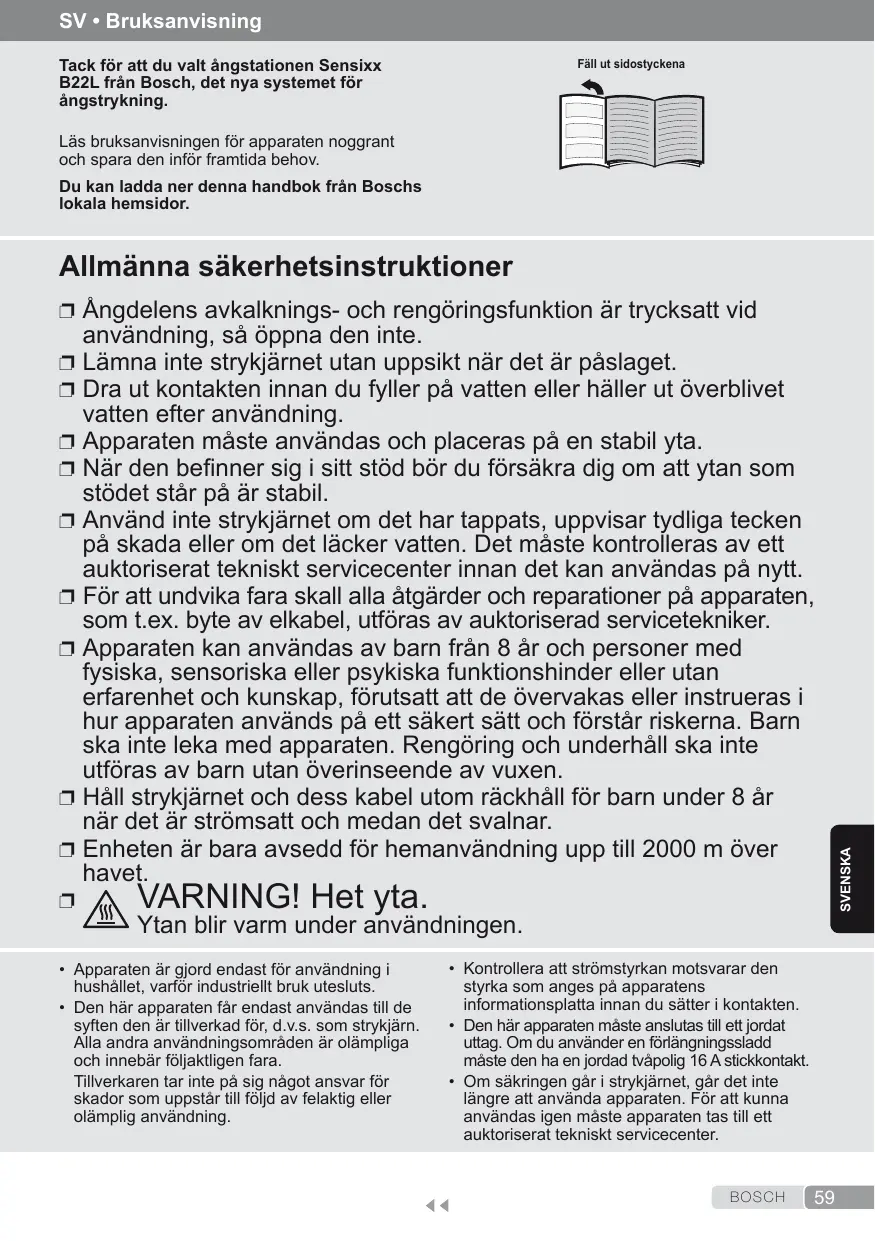

BOSCH SV • Bruksanvisning Tack för att du valt ångstationen Sensixx B22L från Bosch, det nya systemet för ångstrykning. Fäll ut sidostyckena Läs bruksanvisningen för apparaten noggrant och spara den inför framtida behov. Du kan ladda ner denna handbok från Boschs lokala hemsidor. Allmänna säkerhetsinstruktioner ❐❐ Ångdelens avkalknings- och rengöringsfunktion är trycksatt vid användning, så öppna den inte. ❐❐ Lämna inte strykjärnet utan uppsikt när det är påslaget. ❐❐ Dra ut kontakten innan du fyller på vatten eller häller ut överblivet vatten efter användning. ❐❐ Apparaten måste användas och placeras på en stabil yta. ❐❐ När den befinner sig i sitt stöd bör du försäkra dig om att ytan som stödet står på är stabil. på skada eller om det läcker vatten. Det måste kontrolleras av ett auktoriserat tekniskt servicecenter innan det kan användas på nytt. ❐❐ För att undvika fara skall alla åtgärder och reparationer på apparaten, som t.ex. byte av elkabel, utföras av auktoriserad servicetekniker. ❐❐ Apparaten kan användas av barn från 8 år och personer med fysiska, sensoriska eller psykiska funktionshinder eller utan erfarenhet och kunskap, förutsatt att de övervakas eller instrueras i hur apparaten används på ett säkert sätt och förstår riskerna. Barn ska inte leka med apparaten. Rengöring och underhåll ska inte utföras av barn utan överinseende av vuxen. ❐❐ Håll strykjärnet och dess kabel utom räckhåll för barn under 8 år när det är strömsatt och medan det svalnar. ❐❐ Enheten är bara avsedd för hemanvändning upp till 2000 m över havet.

ARNING! Het yta. Ytan blir varm under användningen.

• Apparaten är gjord endast för användning i hushållet, varför industriellt bruk utesluts.
• Den här apparaten får endast användas till de syften den är tillverkad för, d.v.s. som strykjärn. Alla andra användningsområden är olämpliga och innebär följaktligen fara. Tillverkaren tar inte på sig något ansvar för skador som uppstår till följd av felaktig eller olämplig användning.

• Kontrollera att strömstyrkan motsvarar den styrka som anges på apparatens informationsplatta innan du sätter i kontakten.
• Den här apparaten måste anslutas till ett jordat uttag. Om du använder en förlängningssladd måste den ha en jordad tvåpolig 16 A stickkontakt.
• Om säkringen går i strykjärnet, går det inte längre att använda apparaten. För att kunna användas igen måste apparaten tas till ett auktoriserat tekniskt servicecenter. BOSCH

Svenska ❐❐ Använd inte strykjärnet om det har tappats, uppvisar tydliga tecken

• För att undvika att fenomen som att transient spänning sjunker eller att belysningen fluktuerar vid dåliga strömförsörjningsförhållanden, rekommenderar vi att du ansluter strykjärnet till ett strömförsörjningssystem med en maximal impedans på 0.35 Ω. Vid behov, kan användaren fråga det allmänna strömförsörjningsbolaget om systemimpedansen vid gränssnittsstället.
• Apparaten får aldrig placeras under kranen för att fyllas med vatten.
• Drag ur kontakten när apparaten inte används eller om du misstänker fel.
• Man får inte dra ut stickkontakten från eluttaget genom att dra i sladden.
• Sänk aldrig ner strykjärnet eller ångtanken i vatten eller någon annan vätska.
• Ställ inte apparaten där den påverkas av väderförhållanden (regn, sol, frost etc.). Viktigt:
• Den här apparaten uppnår höga temperature och producerar ånga under användningen, vilket kan orsaka brännskador vid oaktsamt användande.
• Ångslangen, basstationen, metallplattan under den avtagbara avställningsytan (2) och särskilt Svenska Beskrivning Borttagbart stöd Vattentank Ångslangsförvaringens fastsättning Ångslang Avkalkningsfilter “Calc’n’Clean Advanced” * Sladd och förvaringsbygel Förvaringsfack till strömledningen Knapp “energispar” * Indikatorlampa för ”Ånga redo” / ” Automatisk avstängning”

11. Indikatorlampa “Tom vattentank” /

“Automatisk rengöringsvarning”

12. 0/I-knapp med lyse

13. Inbyggd ånggenerator

14. Fästanordning för strykjärnet “SecureLock”

15. Strykjärnets knapp för ångutsläpp

16. Strykjärnets knapp för ångutsläpp “PulseSteam”*

17. Indikatorlampa för strykning

BOSCH strykjärnet kan bli mycket heta under användning. Detta är normalt.

• Rikta aldrig ångan mot människor eller djur.
• Låt inte sladden vidröra strykjärnet när det är varmt.
• Du ska vara medveten om att systemet kan fortsätta att avge ånga en kort tid efter att du har släppt ångknappen. Detta är helt normalt. Råd om avfallshantering Våra produkter levereras i optimerad förpackning. Detta innebär i grunden att vi använder material som inte förorenar och som vid överlämning till avfallshanteringstjänster kan återvinnas som sekundära råmaterial. Du kan kontakta din kommun om du behöver mer information om återvinning av gamla hushållsmaskiner. Denna apparat är märkt i enlighet med det europeiska direktivet 2012/19/EU gällande begagnade elektriska och elektroniska apparater (elektriskt och elektroniskt utrustning – WEEE). Direktivet definierar regler för insamling och återvinning av förbrukade vitvaror som gäller i hela EU. A. Förberedelser Se de utfällbara sidostyckena

1. Lossa strykjärnet från fästanordningen (14)

genom att dra ner spärren från strykjärnets klack.

2. Ta bort etiketter och skyddshölje från sulan.

3. Placera apparaten vågrätt på en stabil, fast yta.

Du kan ta bort stödet från strykjärnet och placera det på en annan fast och stabil vågrät yta.

4. Fyll vattentanken (2) och se till att inte överstiga

5. Rulla ut sladden helt och sätt i kontakten i ett

6. Slå på huvudströmbrytaren (12) (lampan

7. Indikatorn “Ånga redo” (9) lyser efter några

minuter och visar att produkten är redo att användas. Ånggeneratorn tar endast längre tid att uppnå “Ånga redo” under den första uppvärmningen eller efter att avkalkning utförts (Calc’n’Clean). När vattnet redan finns i ånggeneratorn under vanlig användning kommer uppvärmningen till arbetstemperatur att gå snabbare. Viktigt:

• Kranvatten kan användas. För att bibehålla ångfunktionen i gott skick rekommenderas att blanda lika delar kranvatten och destillerat vatten. Om ditt kranvatten har ovanligt hög hårdhetsgrad, blanda en del kranvatten med två delar destillerat vatten. Du kan kontrollera vattnets hårdhet hos ditt lokala vattenledningsverk.
• Vattentanken kan fyllas när som helst medan du använder apparaten.
• För att undvika skada och/eller förorening av vattentankenoch vattenkokaren, häll inte parfym, vinäger, stärkelse, avkalkningsmedel, tillsatsämnen eller några andra kemiska produkter i vattentanken. Orsakas skador p.g.a. användning av ovannämnda produkter ogiltigförklaras garantin.
• Strykjärnet är inte utformat för att stå upprätt. Placera det alltid horisontellt på strykjärnsplattan (1).
• Stödet kan placeras i det specialdesignade området på produkten, eller på någon annan lämplig plats i närheten av strykningsområdet. Låt aldrig strykjärnet vila på strykplattan utan stöd.
• Under den första användningen kan strykjärnet ge ifrån sig vissa ångor och lukter, tillsammans med vita partiklar på sulan. Detta är normalt och upphör efter några minuter.
• Medan knappen för ångutsläpp är intryckt kan vattentanken ge ifrån sig ett pumpljud. Detta är normalt och anger att vatten pumpas in i ångtanken. Funktionen “i-Temp” (Enligt modell) Denna ångstation har en unik ”i-Temp”-funktion. Om den här funktionen väljs ställs en lämplig kombination av temperatur och ånga in, som passar för alla textilier som kan strykas. Funktionen ”i-Temp” förhindrar att kläder skadas på grund av att användaren väljer en olämplig temperatur. Funktionen ”i-Temp” fungerar inte för textilier som inte kan strykas. Kontrollera plaggets skötselrådslapp eller testa genom att stryka en del av plagget som vanligtvis inte syns. antiShine Funktionen “antiShine” (Enligt modell) Denna ångstation har en unik ”antiShine”funktion. Om denna funktion är vald och ångutsläppsknappen (15) används regelbundet minskas risken för blanka märken på plagget. Funktionen “Hygiene” (Enligt modell) Ångstationen har en särskild “Hygiene”-funktion. Den innovativa, hygieniska ångtekniken tar bort 99,9% av alla mikrober. Passar för alla slags tyger och är extremt effektivt i tjocka och ömtåliga plagg. Den unika kombinationen av temperatur och intervallånga ger en disinficerande effekt utan kemiska tillsatser. Gör så här:

1. Välj “Hygiene”-funktionen genom att vrida på

2. Sätt strykjärnet på plagget eller tyget du vill

3. Tryck hela tiden på ångknappen (15) längst

ned på handtaget och puffa med den hygieniska ångan. Stryk sakta hela plagget, så får du bra slutresultat. Obs!

• Systemet måste återställa efter 20 minuter för att “Hygiene”-funktionen ska vara effektiv. Indikeringslampan (9) blinkar fem gånger och ånggeneratorn kopplar automatiskt om till “i-Temp” funktionen.
• Om du vill fortsätta med “Hygiene” funktionen, vrider du väljaren (10) till ett annat läge. Efter det kan du välja “Hygiene”-funktionen igen genom att vrida på väljaren.
• Du kan inte slå på energisparläget om du valt “Hygiene”-funktionen. B. S tälla in temperatur och ångmängd Se de utfällbara sidostyckena

1. Kontrollera skötselråden för strykning på

plagget för att avgöra rätt strykningstemperatur.

2. Välj ett av följande lägen :

Ångläge Lämplig för Syntetiska material Siden-Ylle Bomull-Linne BOSCH

8. Den här apparaten har en inbyggd sensor för

vattennivån. Indikatorn för ”tom vattentank” (11) tänds när vattentanken är tom.

3. Indikatorlampan (17) fortsätter att vara tänd

medan strykjärnet värms upp och slocknar så snart strykjärnet har uppnått den inställda temperaturen.

4. Indikatorn ”ånga redo” (9) tänds efter några

minuter och visar att ångan är klar att släppas ut.

5. Tryck på ångutsläppsknappen (15-16*) när du

vill släppa ut ånga. Tips:

• Sortera dina kläder utifrån tvättlapparna. Börja alltid med kläder som behöver strykas på de lägsta temperaturerna.
• Om du inte är säker på vilket material ett plagg är gjort av bör du börja med att stryka på en låg temperatur, på en liten del av plagget som oftast inte syns när du bär det.
• Varje gång man börjar stryka kan det hända att det droppar vatten tillsammans med ångan. Därför råder vi dig att testa strykjärnet på strykbrädan eller en trasa innan du börjar stryka. Svenska Funktionen ”PulseSteam” Den här apparaten har en specialfunktion för svåra veck. Funktionen ”PulseSteam” mjukar snabbt upp styva plagg som t.ex. jeans eller linnedukar. När ångutsläppsknappen aktiveras avger ånggeneratorn tre kraftfulla ångpuffar så att ångan når ännu djupare ner i textilierna.

1. Sätt lägesväljaren (10) på “•••”,

2. Tryck kort på ångutsläppsknappen (16*) högst

upp på handtaget. eller (enligt modell) Tryck snabbt på ångutsläppsknappen (15) längst ner på handtaget två gånger (dubbelklicka). Anmärkningar:

• Ångstrålarna kan stoppas genom att man trycker snabbt på ångknappen igen.
• Första gången man använder funktionen ”PulseSteam” kan det uppträda vattendroppar. Vattendropparna kommer att försvinna efter att du har använt funktionen en liten tid. Funktionen ”IntelligentSteam” (Enligt modell) Det här systemet har ett intelligent system för styrning av ångan. Vilket ger, efter det att strykjärnets knapp för ångutsläpp (15), en liten mängd extra ånga. Den extra ångan kan alltid stoppas genom att trycka på strykjärnets knapp för ångutsläpp igen.

BOSCH Strykning utan ånga Stryk utan att trycka på knappen för ångutsläpp. C. Lodrät ånga Se de utfällbara sidostyckena Används för att ta bort veck från hängande plagg, gardiner osv. Varning!: Rikta aldrig ångstrålen mot plagg som redan bärs på kroppen. Rikta aldrig ångan mot personer eller djur.

1. Välj temperaturläget “•••”.

2. Håll strykjärnet lodrätt ca 15 cm från plagget

3. Gardiner och hängande plagg (jackor,

kostymer, kappor...) kan ångas genom att man håller strykjärnet lodrätt och trycker på ångutsläppsknappen (15 eller 16*).

Knappen för energis­ parande läge ”eco” (enligt modell) Om knappen för energisparande läge (8) aktiveras kan man spara upp till 25 % av energin och 40 % av vattenförbrukningen (*), och fortfarande uppnå goda strykresultat med de flesta plagg. Det rekommenderas att endast använda det normala energiläget för tjocka och mycket skrynkliga textilier. (*) I jämförelse med maximal inställning. OBS: Om du arbetar med funktionen ”Energisparande” kan den varierbara ångregleringen och temperaturregleringen fortfarande användas enligt rekommendationerna. Självavstängning (Enligt modell) Om man inte trycker in ångutsläppsknappen (15-16*) på handtaget under en viss tid (8 minuter) stänger ångstationen av sig själv. Indikatorlampan “Automatisk avstängning” (9) blinkar när den automatiska avstängningen har aktiverats. Tryck på ångutsläppsknappen igen för att slå på ångstationen. Se de utfällbara sidostyckena (Enligt modell) Det här skyddet används för att stryka ömtåliga plagg på maxtemperatur utan att skada dem. Användningen av sulskyddet i textil innebär också att ingen trasa behöver användas för att undvika att mörka tyger blir glansiga vid strykning. Du rekommenderas att först stryka en liten del på insidan av plagget för att se hur resultatet blir. För att sätta dit skyddet på strykjärnet placerar du strykjärnets spets i skyddets kant och drar det elastiska bandet längs strykjärnets undersida till det sitter bra. För att ta bort sulskyddet i textil drar du i det elastiska bandet och separerar det på så sätt från strykjärnet. Sulskyddet i textil finns att köpa som en tjänst efter försäljningen av strykjärnet samt i specialbutiker. Reservdelsnummer (kundservice)

på reservdel (fackhandel) TDZ2045 E. Calc’n’Clean Advanced Se de utfällbara sidostyckena Att rengöra kokaren För att förlänga ånggeneratorns livslängd och förhindra svåra kalkavlagringar måste man skölja filtret (5*) och vattenkokaren efter en längre tids användning. Om det är hårt vatten där du bor, öka frekvensen. Använd inte avkalkningsmedel för att skölja ur vattenkokaren. Skador kan uppstå. Automatisk rengöringsvarning Indikatorlampan (11) blinkar för att indikera att kokaren måste sköljas.

1. Kontrollera att apparaten är kall och att den

varit urkopplad i minst 2 timmar. Vattentanken (2) måste vara tom.

2. Sätt fast strykjärnet på basstationen genom att

föra in strykjärnets spets i skåran framtill och dra upp spärren (14) mot strykjärnets klack.

3. Sätt apparaten ovanför diskhon eller en hink.

4. Luta apparaten på sidan som sitter mittemot

5. Skruva loss filtret (5*) och ta ut det.

Gör så här för att tvätta filtret: Skölj ur kalkfiltret under vattenkranen tills alla kalkavlagringar har försvunnit. Krama ur det som bild a) visar. Du får bäst resultat om du blötlägger kalkfiltret i ca 30 minuter i kranvatten (2,5 dl) blandat med ett mått (25 ml) avkalkningsmedel som bild b) visar. Skölj sedan igen med vatten (mycket viktigt!). Avkalkningsmedlet kan införskaffas genom vår kundtjänst eller hos återförsäljare: Tillbehörsnummer (kundtjänst)

Tillbehörets namn (återförsäljare) TDZ1101

7. Håll ånggeneratorn på sidan och fyll

vattenkokaren med 1/4 liter vatten med en mugg.

8. Skaka basstationen en liten stund. Töm

vattenkokaren helt över diskhon eller en hink. Upprepa proceduren en gång till för bästa resultat. Viktigt: se till att inget vatten är kvar i vattenkokaren innan den stängs till.

9. Sätt tillbaka filtret och rätta till det.

För att nollställa “Calc’n’Clean”-räknaren: stäng av stationen två gånger och låt den vara avstängd i minst 30 sekunder åt gången. (på → 30 s av → på → 30 s av → på) Rengöring & underhåll Risk för brännskador! EEVarning! Dra alltid ut strykjärnets kontakt ur vägguttaget innan du utför några rengörings- eller underhållsåtgärder.

1. Dra ut kontakten och låt apparaten svalna

innan du rengör den.

2. Torka av basstationen, handtaget och

strykjärnet med en fuktad trasa.

3. Torka bort smuts och kalkavlagringar på

stryksulan med en fuktad bomullstrasa.

4. Om det syntetiska tyget smälter på grund av en

för hög temperatur på strykplattan (18), ska du stänga av ångan och torka av resterna omedelbar med en tjock hopvikt och torr bomullstrasa.

5. Använd aldrig slipmedel eller lösningsmedel.

För att hålla strykplattan slät, ska du undvika kontakt med hårda metallföremål. Använd aldrig slipsvampar eller kemikalier för att rengöra strykplattan. BOSCH Svenska D. Sulskydd i textil

F. Förvaring Se de utfällbara sidostyckena

1. Låt alltid strykjärnet svalna innan du lägger

2. Stäng av huvudströmbrytaren (den röda

lampan släcks) och lossa elkabeln.

3. Töm vattentanken.

4. Sätt strykjärnet med stryksulan på

avställningsytan (1). Fäst den genom att föra in strykjärnets spets i skåran framtill och dra upp spärren (14) mot strykjärnets klack.

5. Förvara elkabeln i förvaringsutrymmet (7) och

ångslangen i förvaringsfästet (3). Linda inte kablarna för hårt.

6. Håll i strykjärnets handtag när du flyttar

apparaten, såsom visas i bilden F. Tips för att spara energi Det går åt mest energi när man använder ångfunktionen. Följ råden nedan för att minimera energiförbrukningen:

• Börja med att stryka de tyger som kräver lägst stryktemperatur. Kontrollera rekommenderad stryktemperatur på lappen med skötselråd på respektive plagg.
• Använd endast ångfunktionen vid behov. Använd om möjligt sprejfunktionen i stället.
• Prova att stryka plaggen när de är fuktiga och dra ner inställningen för ånga. Då bildas ånga från tyget, snarare än från strykjärnet. Om du torktumlar plaggen före strykning, använd programmet för ”stryktorrt”.
• Om plaggen är tillräckligt fuktiga kan du stänga av ångfunktionen helt. Svenska Felsökning Problem Möjliga orsaker Lösning Indikatorlampa (11) blinkar.

• Vattenkokaren och filtret måste sköljas. Ånggeneratorn startar inte.

• Problem med anslutningen.

• Skölj filtret och vattenkokaren enligt instruktionerna i denna bruksanvisning (avsnitt E).
• Kontrollera elkabeln (6), stickproppen och uttaget.
• Slå på huvudströmbrytaren (12).

• Huvudströmbrytaren är inte påslagen. Strykjärnet värms
• Huvudströmbrytaren är inte inte upp. påslagen.
• Den valda temperaturen är för låg. Strykjärnet börjar
• När det används första gången: ryka när det slås på. en del komponenter i apparaten är lätt inoljade på fabriken. Det kan leda till en mindre rökutveckling när komponenterna värms upp första gången.
• Vid fortsatt användning: stryksulan kan vara smutsig. Det rinner vatten ur hålen i stryksulan.

• Slå på huvudströmbrytaren (12).
• Välj önskat temperaturläge.
• Detta är helt normalt och upphör efter en kort stund.

• Rengör stryksulan enligt rengöringsinstruktionerna i denna bruksanvisning.
• Ångfunktionen har använts innan • Minska ångflödet när du stryker vid låga temperaturer. rätt temperatur uppnåtts.
• Rikta strykjärnet bort från plagget och
• Vattnet kondenserar inuti tryck på ångutsläppsknappen tills det ledningarna eftersom ångan används för första gången eller så kommer ånga. har den inte använts på ett tag. Problem Möjliga orsaker Lösning Det kommer smuts ur stryksulan.

• Avlagringar av kalk eller andra mineraler har bildats i ångtanken.

• Använd kranvatten blandat med 50 % destillerat vatten eller avjoniserat vatten. För att säkerställa optimal ångfunktion bör du blanda kranvattnet med destillerat vatten med förhållandet 1:1. Om kranvattnet i ditt område är mycket hårt bör du blanda kranvattnet med destillerat vatten med förhållandet 1:2.
• Rengör stryksulan med en fuktad trasa.
• Häll aldrig tillsatser i vattnet.
• Slå på huvudströmbrytaren (12) och/ eller fyll på vattentanken.
• Öka ångflödet (se avsnitt B). Det strukna plagget mörknar eller fastnar på stryksulan. Stryksulan blir brun. • Detta är en normal följd av användning. Ett pumpande ljud
• Vatten pumpas in i ångtanken.
• Ljudet upphör inte. hörs i apparaten. Trycket sjunker under strykningen.

• Ångutsläppsknappen har tryckts in under en lång tid. Det uppstår vattenfläckar på plagget under strykningen. Vattenfläckar uppstår på plagget under strykningen med funktionen ”PulseSteam”. Slangen blir varm under användning.

• Kan orsakas av ånga som kondenserats på strykbrädan.
• Vattenfläckar orsakas av ånga som kondenserats i slangen efter användning.

• Välj en temperatur som passar plagget och rengör stryksulan med en fuktad trasa.
• Rengör stryksulan med en fuktad trasa.
• Om ljudet inte upphör: använd inte ånggeneratorn och kontakta en auktoriserad teknisk service.
• Använd ångutsläppsknappen med mellanrum. Detta förbättrar strykresultatet eftersom textilierna förblir torra och smidiga.
• Torka av strykbrädans tygöverdrag och stryk fläckarna utan ånga för att torka dem.
• Vattendropparna slutar att komma ut efter att funktionen ”PulseSteam” använts en stund.

• Detta är normalt. Detta orsakas av • Lägg slangen på andra sidan så att du slipper komma i kontakt med den. att ångan passerar genom slangen under ångstrykning.
• Filtret (5*) på sidan sitter löst.
• Sätt fast filtret. Vattenläckage från vattenkokaren.
• Funktionen ”PulseSteam” är Strykjärnet slutar aktiverad genom dubbelklick. inte att ånga efter att det placerats på avställningsytan (1). Svenska Strykjärnet genererar ingen ånga.

• Kemiska preparat eller tillsatser har använts.
• Vattenkokaren är inte påslagen eller vattentanken är tom.
• Ångreglaget är ställt på lägsta nivån.
• Den valda temperaturen är för hög och har skadat plagget.

• Tryck bara på knappen igen och strykjärnet slutar ånga omedelbart. Om förslagen ovan inte avhjälper problemen: kontakta auktoriserad teknisk service. BOSCH
