INSTRUKCJA OBSŁUGI YT-84861 Yato

UWAGA! Przed pierwszym uruchomieniem maszyny należy dokładnie zapoznać się z tekstem instrukcji obsługi.

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska

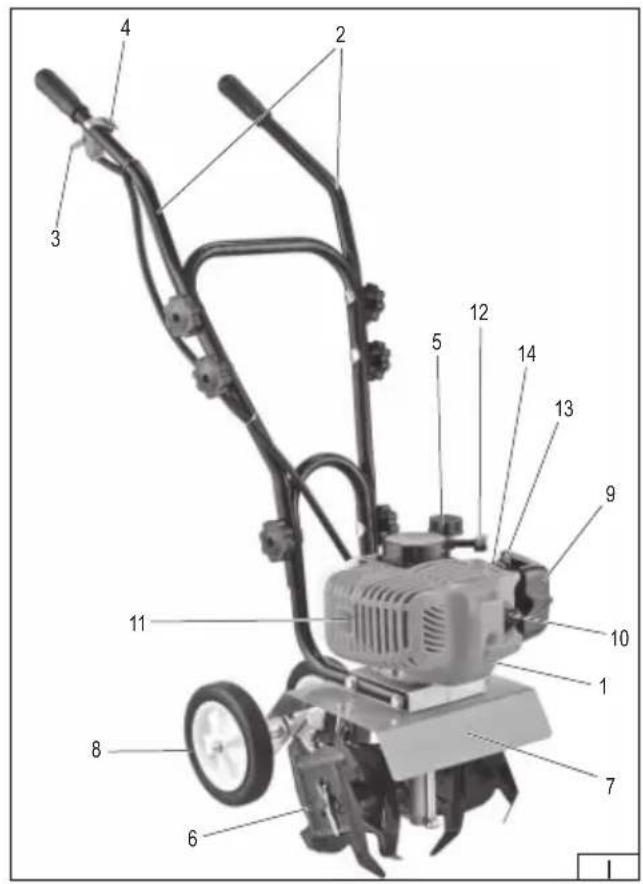

1. silnik

2. uchwyt roboczy

3. dźwignia przepustnicy

4. włącznik

5. korek wlewu paliwa

6. nože

7. osłona noży

8. kółko transportowe

9. fi ltr powietrza

10. świeca zapłonowa

11. tłumik i rura wydechowa

12. linka startowa

13. dźwignia dławika

14. pompa paliwowa

EN

Przeczytać instrukcję

Używaj gogle ochronne

Używać ochrony słuchu

Stosować rękawice ochronne

Use protective gloves

Zachować odległość o obracających się części.

Pojemność zbiornika paliwa

Fuel tank capacity

Tankinhalt

Znamionowa prędkość obrotowa

Pojemność skokowa silnika

Engine displacement

Hubraum des Motors

Benzynę zamieszać z olejem w proporcjach, benzyna : olej – 25:1

Sumaišyti benziną su alyva santykiu benzinas : alyva – 25:1

Dławik w pozycji „ZAMKNIĘTY”

Choke in „CLOSED" position

Dławik w pozycji „OTWARTY”

Choke in „OPEN" position

Hałas - moc L _wA

Noise - power L_w

Lärm – Leistung L

Сипа шума |

Суба Шуна ВWA

Сила Шуму LWA

Triukšmas - galia L _wA

Glebogryzarka spalinowa jest przeznaczona do spulchniania i kultywacji niewielkich powierzchni gleby. Znacznie ułatwia uprawę ziemi w ogródkach i na działkach. Kultywacja gleby jest realizowana za pomocą obracających się noży. Niedopuszczalne jest stosowanie glebogryzarki do uprawy większych powierzchni ziemi. Prawidłowa, niezawodna i bezpieczna praca produktu jest zależna od właściwej eksploatacji, dlatego:

Przed przystąpieniem do pracy z narzędziem należy przeczytać całą instrukcję i zachować ją.

Za wszelkie szkody i obrażenia powstałe w wyniku używania produktu niezgodnie z przeznaczeniem, nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji, dostawca nie ponosi odpowiedzialności. Używanie produktu niezgodnie z przeznaczeniem powoduje także utratę praw użytkownika do gwarancji i rękojmi.

WYPOSAŻENIE

Glebogryzarka dostarczana jest w stanie kompletnym, ale przed pierwszym użyciem wymagany jest montaż.

DANE TECHNICZNE

Parametr Jednostka miary Wartość
Numer katalogowy YT-84861
Waga [kg] 15,5
Pojemność zbiornika paliwa [I] 1,05
Szerokość bruzdy [mm] 300
Maks. głębokość bruzdy [mm] 150
Silnik
ilość cylindrów 1
ilość taktów 2
chłodzenie Powietrzem
Typ świecy zapłonowej L7RTC
Pojemność skokowa silnika [cm]	^3 ]	52
Moc silnika	[kW] 1,45
Maksymalna prędkość obrotowa silnika	[min ^-1 ]	7500
Hałas
ciśnienie akustyczne	[dB (A)]	89,5 ± 3,0
moc L_tot	[dB (A)]	109,5 ± 3,0
Poziom drgań - rękojeść	[m/s ^2 ]	7,102 ± 1,5

INSTRUKCJE BEZPIECZEŃSTWA

WAŻNE! PRZED UŻYTKOWANIEM DOKŁADNIE PRZECZYTAJ POZOSTAW DO PRZYSZŁEGO WYKORZYSTANIA

Instruktaż

Przeczytaj dokładnie instrukcje. Zapoznaj się z układami sterowniczymi i prawidłowym użytkowaniem maszyny. Jeżeli będziesz przekazywał maszynę kolejnej osobie zawsze dołącz do maszyny instrukcję obsługi. Maszyna zawsze powinna być użytkowane zgodnie z zaleceniami zawartymi w instrukcji obsługi.

Nigdy nie pozwalaj na obsługę maszyny przez dzieci i osoby nie zapoznane z instrukcjami obsługi maszyny. Przepisy krajowe mogą określać dokładnie wiek operatora.

Nigdy nie pracuj, gdy inne osoby, szczególnie dzieci lub zwierzęta domowe, są w pobliżu. Przed rozpoczęciem pracy wyznacz strefę bezpieczeństwa, do której nie będą miały wstępu osoby postronne i zwierzęta domowe.

Pamiętaj, że operator lub użytkownik jest odpowiedzialny za wypadki lub występujące zagrożenia wobec innych osób lub oto- czenia.

Przygotowanie

Podczas pracy zawsze noś solidne obuwie i długie spodnie. Nie obsługuj maszyny z bosą stopą lub w odkrytych sandałach. Unikaj zniszczonego ubrania, które jest zbyt luźne lub które ma zwisające paski lub tasiemki. Luźne części odzieży mogą zostać pochwycone przez ruchome elementy maszyny co może być przyczyną urazów.

Sprawdź dokładnie teren, na którym maszyna będzie pracować i usuń wszystkie przedmioty które mogłyby dostać się do maszy-

PL

ny. Pochwycone przedmioty mogą spowodować uszkodzenie maszyny, mogą też zostać wyrzucone z dużą prędkością co stanowi zagrożenie dla operatora oraz otoczenia.

OSTRZEŻENIE – Benzyna jest łatwopalna:

• przechowuj paliwo w pojemnikach do tego zaprojektowanych,
• tankuj tylko na zewnątrz i nie pal podczas tankowania,
• dolewaj paliwo przed uruchomieniem silnika. Nigdy nie demontuj pokrywy zbiornika paliwa lub nie dolewaj paliwa jeżeli silnik pracuje lub jest gorący,
• jeżeli benzyna zostanie rozlana, nie próbuj uruchomić silnika, tylko przemieść maszynę z dala obszaru rozlania i unikaj tworzenia jakichkolwiek źródeł zapłonu do czasu aż opary benzyny rozproszą się,
• bezpiecznie wymieniaj zbiornik paliwa i pokrywę zbiornika.
  Wymień uszkodzony tłumik. Praca z uszkodzonym tłumikiem jest nie tylko bardziej hałaśliwa, ale może być przyczyną pożaru, poparzeń i zatrucia spalinami.
  Przed użyciem zawsze sprawdź czy noże, śruby i wyposażenie zespołu noży nie są zużyte lub uszkodzone. Wymień zużyte lub uszkodzone części w zestawach, w celu zachowania wyważenia. Zastąp uszkodzone lub nieczytelne tabliczki.

Użytkowanie

Nie używaj silnika w ograniczonej przestrzeni gdzie mogą się gromadzić opary niebezpiecznego tlenku węgla (czadu).

Pracuj tylko w świetle dziennym lub przy dobrym oświetleniu sztucznym. Niewłaściwe oświetlenie miejsca pracy może być przyczyną wypadków.

Zawsze upewnij się, że twoje nogi na pochyłości stoją pewnie.

Chodź, nigdy nie biegaj.

Pracuj w poprzek zbocza, nigdy w górę lub w dół. Zapanowanie nad maszyną stanie się o wiele łatwiejsze.

Zachowaj szczególną ostrożność przy zmianie kierunku jazdy na zboczu.

Nie pracuj na nadmiernie pochylonych zboczach.

Zwracaj szczególną uwagę przy cofaniu lub ciągnięciu maszyny do siebie.

Nie zmieniaj ustawień regulatora silnika i nie przekraczaj maksymalnej prędkości silnika.

Wyłącz napęd elementu(w) tnącego(-y), jeżeli maszynę należy przechylić podczas przemieszczania go po innych niż miejsce pracy powierzchniach i gdy jest transportowane do miejsca pracy i z powrotem.

Nie używaj maszyny z uszkodzonymi osłonami lub obudowami oraz bez urządzenia zabezpieczającego, np. dołączonych osłon.

Włączaj silnik ostrożnie zgodnie z instrukcją, zwracając uwagę, czy stopy są z dala od elementu tnącego.

Nie przechylaj maszyny podczas włączania silnika, z wyjątkiem sytuacji, gdy wymaga ono przechylenia podczas uruchamiania. W tym przypadku nie przechylaj więcej, niż to jest konieczne i podność tylko tę część, która jest z dala od operatora.

Nie trzymaj rąk i stóp w pobliżu obracających się części.

Nie przenoś maszyny z włączonym silnikiem.

Zatrzymaj silnik i upewnij się, że wszystkie części ruchome zatrzymały:

Zatrzymaj silnik maszyny i upewnij się, że wszystkie części ruchome są nieruchomo:

• za każdym razem, gdy odchodzisz od maszyny,
• przed uzupełnieniem paliwa,
• przed sprawdzaniem, czyszczeniem lub naprawą maszyny,
• po uderzeniu obcym przedmiotem. Sprawdź czy maszyna nie jest uszkodzona i jeżeli jest to konieczne, dokonaj naprawy przed ponownym jej uruchomieniem i pracą.
  Jeżeli maszyna zaczyna nadmiernie drgać (natychmiast sprawdź)
• sprawdź pod kątem uszkodzenia,
• wymień lub napraw każdą uszkodzoną część,
• sprawdź i dokręć poluzowane części.

Konserwacja i przechowywanie

Utrzymuj w należytym stanie wszystkie nakrętki, śruby i wkręty, aby być pewnym, że maszyna będzie pracowała bezpiecznie.

Nigdy nie przechowuj maszyny z benzyną w zbiorniku wewnątrz budynku gdzie opary mogą dosięgnąć otwartego ognia lub iskry.

Pozwól silnikowi ostygnąć przed przechowywaniem.

W celu zmniejszenia ryzyka pożaru utrzymuj silnik, tłumik, komorę baterii oraz obszar przechowywania paliwa wolne od materiału roślinnego oraz nadmiernego smaru.

W przypadku maszyn wielonożowych uważaj, gdyż obrót jednego elementu tnącego może spowodować obrót innych noży.

Zachowaj ostrożność podczas regulacji maszyny, aby uniknąć dostania się palców między poruszające się noże, a stałe części maszyny.

Zawsze pozostaw maszynę w celu ochłodzenia przed następnym uruchomieniem, przechowywaniem w zamknięciu.

Podczas obsługi noży zachowaj ostrożność, mimo że napęd jest wyłączony, ponieważ noże mogą ciągle się obracać. Zawsze odczekaj do całkowitego zatrzymania noży przed przystąpieniem do dalszych czynności.

Wymieniaj, w celu zachowania bezpieczeństwa, zużyte lub uszkodzone części. Używaj tylko oryginalnych części zamiennych i wyposażenia.

Jeżeli paliwo musi być zlane ze zbiornika należy to przeprowadzić na zewnątrz.

PL

Ryzyko związane z hałasem i drganiami

Maszyna została zaprojektowane tak, aby w jak największym stopniu zredukować ryzyko związane z narażeniem użytkownika na hałas i drgania. Jednak nie jest możliwe całkowite wyeliminowanie tych zagrożeń. Dodatkowo na zagrożenia z hałasem narażone są także osoby przebywające w otoczeniu pracy maszyny.

Można jednak zmniejszyć ryzyko związane z ww. zagrożeniami stosując się do następujących wytycznych:

• produkt należy stosować zgodnie z przeznaczeniem opisanym w instrukcji,
• należy się upewnić, że maszyna jest w dobrym stanie i jest regularnie konserwowana,
• stosować właściwe i dobrze naostrzone narzędzia tnące,
• stosować pewny chwyt rękojeści produktu,
• zaplanować pracę tak, aby możliwe było stosowanie częstych przerw.

Ryzyko resztkowe

Nawet jeżeli podczas pracy będą przestrzegane wszystkie zalecenia bezpieczeństwa nadal pozostaje potencjalne ryzyko urazu. W związku z konstrukcją produktu nadal pozostają następujące zagrożenia.

Urazy związane z drganiami spowodowane zbyt długą pracą, pracą w niewłaściwy sposób lub pracą maszyną niewłaściwie konserwowana.

Urazy spowodowane niespodziewanym uderzeniem od ukrytych, wyrzuconych przedmiotów.

OBSŁUGA PRODUKTU

Przygotowanie do montażu

Produkt należy wypakować z opakowania i usunąć wszystkie elementy opakowania. Zaleca się zachować opakowanie, które może być przydatne w trakcie transportu lub przechowywania produktu.

Sprawdzić czy żadna z części produktu nie uległa uszkodzeniu w trakcie transportu, wszelkie zaobserwowane uszkodzenia np. pęknięcia lub odkształcenia, dyskwalifikują produkt z dalszego użytku do czasu ich naprawy lub wymiany uszkodzonych części.

Zaleca się wszystkie części ułożyć na płaskim, twardym i czystym podłożu.

Podczas montażu należy stosować środki ochrony osobistej, takie jak rękawice ochronne, osłonę oczu oraz strój ochronny.

Montaż maszyny

W otwór z tyłu podstawy glebogryzarki wsunąć ogranicznik głębokości bruzdowania i zabezpieczyć go za pomocą przetyczki i zawleczki (II). Na czas montażu maszyny ogranicznik należy ustawić w najniższym położeniu.

Za pomocą śrub i nakrętek motylkowych zamontować środkowy element uchwytu roboczego do jego dolnego elementu zamocowanego w maszynie (III). Następnie za pomocą śrub oraz nakrętek motylkowych do środkowego elementu uchwytu roboczego zamocować z obu stron rękojeści (IV).

Upewnić się, że wszystkie połączenia śrubowe są mocno i pewnie dokręcone i nie zmienia swojej pozycji podczas pracy.

Poprawnie zmontowana glebogryzarka powinna wyglądać jak na ilustracji (I).

Przygotowanie do pracy

-uzupełnianie paliwa

Do napędzania glebogryzarki stosuje się mieszankę paliwową przeznaczoną do silników dwusuwowych. Zabronione jest stosowanie samej benzyny. Benzynę należy zamieszać z olejem w proporcjach benzyna : olej - 25 : 1. Mieszankę należy wymieszać przed walaniem do zbiornika paliwa. Mieszanie i nalewanie paliwa należy przeprowadzać z dala od źródeł ognia. Nie wolno palić w trakcie uzupełniania paliwa. Uzupełnianie paliwa należy przeprowadzać w odległości, co najmniej 3 metrów od miejsca uruchamiania i pracy urządzenia.

W celu ochrony silnika należy stosować dobrej jakości benzynę bezołowiiową oraz dobrej jakości olej przeznaczony do dwusuwowych silników, chłodzonych powietrzem. Nie stosować oleju przeznaczonego do silników czterosuwowych. Nie stosować oleju do silników chłodzonych cieczą.

W przypadku rozlania paliwa należy dokładnie powycierać jego resztki, przed uruchomieniem maszyny.

Nie stosować mieszanki starszej niż 30 dni.

Po uzupełnieniu paliwa w zbiorniku mocno i pewnie zamknąć jego wlew.

-regulacja wysokości kółek transportowych (V)

Regulacja wysokości kółek transportowych polega na ustawieniu ich w jednym z trzech rowków znajdujących się w płycie łączącej. Podczas pracy koła powinny znajdować się w najwyższym rowku, natomiast w czasie przerwy lub transportu do i z miejsca pracy – w środkowym lub dolnym, w zależności od wzrostu operatora. W celu zmiany położenia należy pociągnąć w dół w oznaczonym miejscu (A), aby zwolnić sprężynę i ustawić odpowiednią pozycję, a następnie zwolnić, aby zablokować koła w wybranej pozycji.

Przygotowanie miejsca pracy

Glebogryzarka służy tylko do uprawy ziemi. Ziemia nie może być zbyt twarda. Jeżeli ziemia jest zbyt twarda lub wysuszona należy

PL

nawilżyć ją przed rozpoczęciem pracy i poczekać, aż woda wsiąknie w ziemię.

Zabrania się pracy na twardym podłożu, jak beton lub drewno.

Przed rozpoczęciem pracy należy pousuwać wszystkie widoczne kamienie, korzenie, druty i inne rzeczy, które mogą uszkodzić noże glebogryzarki. Szczególną uwagę należy zwrócić na przewody elektryczne. Należy mieć na uwadze, że przewody elektryczne mogą być ukryte pod ziemią.

Glebogryzarka pracuje poprawnie tylko podczas prowadzenia jej do przodu. Należy unikać cofania maszyny.

Uruchamianie i zatrzymywanie maszyny (I)

UWAGA! Nie wolno uruchamiać glebogryzarki bez prawidłowo zamontowanych ostrzy oraz osłony ostrzy.

UWAGA! Nie należy naciskać dźwigni przepustnicy podczas uruchamiania maszyny. Naciśnięcie dźwigni spowoduje obrót ostrzy tnących, co może skutkować utratą kontroli nad maszyną, a w konsekwencji doprowadzić do poważnych obrażeń. Przed uruchomieniem silnika należy upewnić się, że dźwignia przepustnicy jest całkowicie zwolniona.

OSTRZEŻENIE! Aby zapobiec poważnym obrażeniom, nigdy nie należy podnosić ani przenosić glebogryzarki, gdy silnik pracuje. Zawsze należy wyłączyć silnik przed każdym przeniesieniem maszyny w inne miejsce.

Glebogryzarkę ustawić w miejscu rozpoczęcia pracy. Glebogryzarkę można uruchamiać tylko jak znajduje się w pozycji pionowej. Koła pomocnicze glebogryzarki należy przestawić do górnej pozycji w sposób opisany w punkcie „Regulacja wysokości koła transportowego”.

Ostrzeżenie! Zmiany położenia koła można dokonać tylko przy wyłączonym silniku.

Ogranicznik głębokości bruzdowania ustawiać w jednej z dostępnych pozycji.

Ostrzeżenie! Zmiany położenia ogranicznika można dokonać tylko przy wyłączonym silniku.

Przełączyć włącznik znajdujący się na prawym uchwycie w pozycję „I - włączony”.

Nacisnąć pompę paliwowa 10 razy.

Dźwignię dławika przestawić w górne położenie „ZAMKNIĘTY”.

Jedną ręką przytrzymując uchwyt maszyny, drugą ręką energicznie pociągnąć kilka razy za linkę rozrusznika, aż do momentu, gdy silnik zacznie się załączać.

Przestawić dźwignię dławika w pozycję „OTWARTY” i pociągać energicznie za linkę rozrusznika, aż do momentu włączenia się silnika.

Nie należy rozwijać linki na pełną długość, gdyż może to spowodować jej zerwanie. Należy zwrócić uwagę, aby linkę startową wyciągać wzdłuż osi otworu, wyciąganie linki pod kątem doprowadzi to przedwczesnego zużycia linki startowej.

W celu zatrzymania silnika należy zwolnić nacisk na przycisk przepustnicy, odczekać do momentu zatrzymania się obrotu elementu tnącego, a następnie przełączyć włącznik w pozycję „O - wyłączony”.

W przypadku usłyszenia jakiś podejrzanych dźwięków, lub wyczucia wibracji należy natychmiast wyłączyć glebogryzarkę przez przełączenie włącznika w pozycję „O - wyłączony”.

Uwaga! W przypadku uruchamiania ciepłego silnika, np. podczas krótkich przerw w pracy trwających do kilkunastu minut, nie ma konieczności przestawiania dźwigni dławika w pozycję „OTWARTY”.

Jeżeli zajdzie potrzeba awaryjnego zatrzymania silnika należy włącznik przestawić w pozycję „O – wyłączony” co spowoduje zatrzymanie pracy silnika i w konsekwencji elementu tnącego. Należy jednak wziąć pod uwagę, że po wyłączeniu maszyny element tnący może wirować jeszcze jakiś czas. Zabronione jest zatrzymywanie elementu tnącego przez dociskanie go do podłoża lub uderzanie o przeszkody.

Praca glebogryzarką

Przy pracującym silniku i nożami uniesionymi nad ziemię, należy przyciągnąć dźwignię przepustnicy do uchwytu roboczego, aby zwiększyć prędkość obrotową silnika. Uwaga! Zwiększenie prędkości obrotowej silnika spowoduje obrót ostrzy. Trzymać nogi i ręce z dala od obracających się elementów maszyny.

Trzymając mocno obie rękojeści uchwytu roboczego, powoli opuszczać glebogryzarkę, aż ostrza dotkną podłoża. Gdy zęby zaczną obracać się w glebie, prowadzić maszynę do przodu w umiarkowanym tempie, pozwalając ostrzom stopniowo wnikać w grunt. Po spulchnieniu ziemi kontynuować pracę, aż do pełnego opanowania obsługi i prowadzenia glebogryzarki. W przypadku oporu — można na chwilę zatrzymać ruch maszyny, pozwalając ostrzom samodzielnie wgryźć się głębiej, lub lekko ją cofnąć.

Pracując trzeba być przygotowanym na niespodziewane sytuacje. Ostrza mogą trafić na niewidoczny wcześniej kamień, korzeń lub inną przeszkodę. W takim wypadku należy natychmiast wyłączyć maszynę, poczekać do jego ostygnięcia i przystąpić do oględzin. W przypadku wykrycia jakichkolwiek uszkodzeń zabrania się dalszej pracy.

Na glebogryzarkę nie należy wywierać nadmiernego nacisku. Noże nie powinny się zagłębiać bardziej niż na 3 do 4 centymetrów.

W trakcie pracy należy robić regularne przerwy, aby uniknąć zmęczenia i przepracowania. Pozwoli to na lepszą kontrole produktu i pozwoli zmniejszyć ryzyko wypadku.

Uwaga! Glebogryzarkę w trakcie pracy zawsze należy pchać, nigdy ciągnąć ku sobie. Ciągniecie maszyny powoduje, że operator porusza się do tyłu, co powoduje, że nie kontroluje obszaru za sobą.

Glebogryzarkę należy powoli pchać, zawsze chodzić, nigdy biegać. Zapewni to lepszą kontrolę nad maszyną i skróci czas reakcji na niespodziewane wydarzenia.

Podczas pracy należy poruszać się rzędami (VI). Rzędy należy utrzymywać równej szerokości, nieco zachodzące na siebie tak, aby nie opuścić żadnego miejsca. Należy zachować szczególna ostrożność podczas zmiany kierunku.

PL

Uwaga! Jeżeli w trakcie pracy w maszynę uderzy obcy obiekt. Należy natychmiast wyłączyć maszynę, odczekać do zatrzymania się ostrzy i ostygnięcia maszyny. Następnie sprawdzić czy glebogryzarka nie uległa uszkodzeniu. W przypadku wykrycia uszkodzeń, zabroniona jest dalsza praca przed ich usunięciem. Nadmierne wibracje w trakcie pracy mogą być spowodowane przez uszkodzenie maszyny. Należy zatrzymać pracę, odczekać do zatrzymania się ostrzy i silnika. Następnie odczekać do ostygnięcia maszyny i dokonać sprawdzenia produktu.

KONSERWACJA PRODUKTU

W okresie gwarancji użytkownik nie może demontować maszyny, ani wymieniać innych podzespołów lub części składowych niż te wymienione poniżej, gdyż powoduje to utratę praw gwarancyjnych. Wszelkie nieprawidłowości obserwowane przy przeglądzie lub w czasie pracy są sygnałem do przeprowadzenia naprawy w punkcie serwisowym.

Po zakończeniu pracy, obudowę, szczeliny wentylacyjne, przełączniki, rękojeść dodatkową i osłony należy oczyścić np. strumie- niem powietrza (o ciśnieniu nie większym niż 0,3 MPa), pędzlem lub suchą szmatką bez użycia środków chemicznych i płynów czyszczących. Narzędzia i uchwyty oczyścić suchą czystą szmatą.

Przeglądy okresowe

Należy dokonywać okresowych przeglądów i konserwacji wymienionych niżej podzespołów maszyny.

UWAGA! Wszelkie zabiegi konserwacyjne należy dokonywać przy wyłączonej i niepracującej maszynie. Przed rozpoczęciem jakiejkolwiek czynności opisanej poniżej należy wyłączyć glebogryzarkę. Upewnić się, że silnik jest ostudzony. Należy odłączyć przewód świecy zapłonowej dla uniknięcia przypadkowego uruchomienia silnika maszyny.

UWAGA! Jeśli przebieg jakiejs czynności serwisowej nie jest opisany poniżej. Oznacza to, że w celu wykonania tej czynności należy oddać maszynę do specjalistycznego punktu serwisowego.

UWAGA! W przypadku gdzie do czyszczenia jest używany rozpuszczalnik, należy unikać kontaktu rozpuszczalnika ze skórą i oczami. Używać indywidualnych środków ochrony.

Ogólne czynności konserwacyjne

Produktu nie można czyścić strumieniem wody lub zanurzając go w wodzie.

Sprawdzić stopień zużycia oraz obecność uszkodzeń ostrzy. Jeżeli zostaną zaobserwowane nadmierne zużycie lub uszkodzenia należy ostrze wymienić na nowe. Ostrze w trakcie pracy będą traciły powłokę lakierniczą, jest to zjawisko normalne i nie świadczy o uszkodzeniu ostrzy. Brak powłoki lakierniczej powoduje jednak, że ostrza są bardziej podatne na działanie korozji. Dlatego, każdorazowo po wyczyszczeniu należy je pokryć cienką warstwą środka zapobiegającego korozji lub cienką warstwą lekkiego oleju maszynowego. Przed rozpoczęciem pracy ostrza należy wyczyścić z resztek środka, aby zapobiec przenikaniu go do gleby. Ostrza zawsze należy wymieniać na oryginalne, identyczne z tym, które zostały zamontowane fabrycznie w glebogryzarce. Tylko zastosowanie oryginalnych części zamiennych pozwala zachować bezpieczeństwo produktu. Wymianę ostrza powinien przeprowadzać doświadczony użytkownik. W przypadku wątpliwości należy skontaktować się z autoryzowanym serwisem producenta.

Ostrza należy wymieniać co dwa lata lub co 50 godzin pracy.

Jeżeli uszkodzeniu ulegnie wewnętrzny kabel łączący włącznik produktu z silnikiem należy go wymienić w autoryzowanym serwisie producenta. Zabroniona jest praca z uszkodzonym którymkolwiek z kabli.

Wymiana i konserwacja świecy zapłonowej (VII)

Zdemontować pokrywę gniazda świecy. Zdjąć gumową osłonę styku świecy, odłączyć przewód, a świecie wykręcić kluczem do świecie. Należy sprawdzić stan elektrod świecy zapłonowej. Odległość pomiędzy elektrodami powinna się zawierać w przedziale 0,6 – 0,7 mm. Jeżeli zostaną zaobserwowane zanieczyszczenia, należy spróbować oczyścić elektrody świecy za pomocą mosiężnej szczotki drucianej. W przypadku, gdy czyszczenie nie przynosi spodziewanych efektów należy wymienić świecę na nową. Należy sprawdzić stan świecy, co najmniej raz w miesiącu.

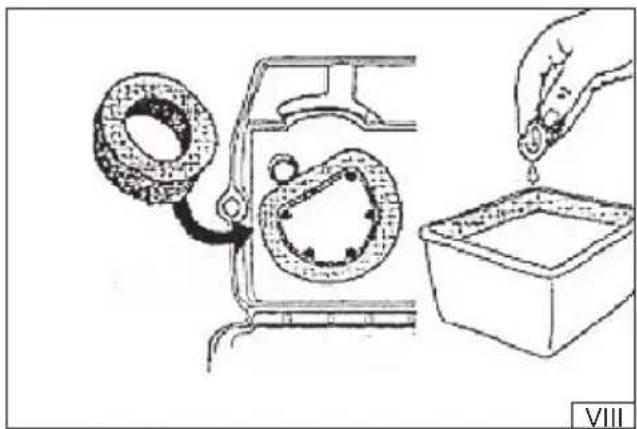

Konserwacja fi ltru powietrza (VIII)

Konserwację filtru powietrza należy przeprowadzić po każdym użyciu glebogryzarki.

Odkręcić śrubę podtrzymującą pokrywę filtra, zdjąć pokrywę.

Wyciągnąć filtr i wypłukać go w ciepłej wodzie z dodatkiem mydła.

Całkowicie osuszyć filtr i zamontować go na miejsce.

Przykręcić osłone filtru.

Inne czynności konserwacyjne

Po każdym użyciu należy także skontrolować ogólny stan urządzenia. Należy dokręcić luźne połączenia śrubowe. Sprawdzić czy nie ma wycieków paliwa. Sprawdzić drożność otworów wentylacyjnych. Sprawdzić czy wszystkie osłony i obudowy są w dobrym stanie technicznym, pozbawione pęknięć lub innych uszkodzeń. Przed podjęciem dalszej pracy należy usunąć wszelkie zaobserwowane usterki.

PL

Konserwacja tłumika i układu wydechowego

W zależności od użytego paliwa, oleju i proporcji mieszanki, w tłumiku i układzie wydechowym może gromadzić się nagar lub sadza. Może to spowodować spadek wydajności urządzenia. W celu przywrócenia poprzedniej wydajności należy oddać maszynę do autoryzowanego serwisu producenta.

Przechowywanie i transport glebogryzarki

Właściwa konserwacja przed rozpoczęciem przechowywania pozwoli na dłuższą bezawaryjną eksploatację maszyny.

Przed przechowywaniem glebogryzarki przez dłuższy okres czasu należy opróżnić zbiornik i instalację z paliwa.

Sprawdzić stan instalacji paliwowej na obecność przecieków. W przypadku wykrycia, usunąć je przed rozpoczęciem przechowywania. W tym celu należy oddać maszynę do autoryzowanego punktu serwisowego.

Opróżnić zbiornik z paliwa, na przykład za pomocą pompki do paliwa z tworzywa sztucznego, dostępnej w handlu.

Uruchomić silnik i pozwolić mu pracować na biegu jałowym do momentu aż się wyłączy. Pozwoli to oczyścić gaźnik z resztek paliwa. Pozwolić się schodzić silnikowi.

Wyjąć świecę zapłonową. Przez otwór włać jedną łyżeczkę oleju do silników dwusuwowych. Kilka razy pociągnąć ostrożnie za linkę startową, pozwoli to rozprowadzić olej po komorze spalania. Zamontować świecę zapłonową.

Oczyścić maszynę z resztek ziemi i innych zanieczyszczeń. Produkt przechowywać w miejscu ciemnym, chłodnym, suchym i wolnym od szronu z dobrą wentylacją. Z daleka od źródeł zapłonu. Maszynę przechowywać w pozycji pionowej, w suchym zamkniętym miejscu, zabezpieczonym przed dostępem osób niepowołanych, zwłaszcza dzieci.

Produkt transportować przenosząc go za uchwyty. Transportować w takiej pozycji, aby ostrza nie miały kontaktu z podłożem.

Podczas transportu produkt należy chronić od uderzeń oraz silnych wibracji. Na czas transportu produkt zabezpieczyć przed ześlizgnięciem się lub przewróceniem.

EN

ul. Sołtysowicka 13 - 15

51 - 168 Wrocław

tel.: [phone]

fax: [phone]

e-mail: [e-mail]

ODDZIAŁ WARSZAWSKI

Teren Parkridge Distribution Center Warsaw al. Kasztanowa 160

05 - 831 Młochów k. Nadarzyna,

tel.: [phone]

fax: [phone]

TOYA ROMANIA SA

Soseaua Odai 109-123

Sector 1, Bucuresti

www.yato.ro

offi [e-mail]

tel: [phone]

fax [phone]

DEKLARACJA ZGODNOŚCI

0325/YT-84861/EC/2025

Deklarujemy z pełną odpowiedzialnością, że niżej wymienione wyroby:

do których odnosi się niniejsza deklaracja, są zgodne z poniższymi normami:

i spełniają wymagania dyrektyw:

2006/42/EC Maszyny i urządzenia bezpieczeństwa

2014/30/EU Kompatybilność elektromagnetyczna

Electromagnetic compatibility

Directiva privind compatibilitatea electromagnetică (EMC) (H.G. nr. 487/2016)

2016/1628/EU Emisja spalin silników przenośnych

2000/14/EC Emisji hałasu

Noise emission

Numer seryjny: dotyczy wszystkich numerów seryjnych urządzeń wymienionych w deklaracji

Zmierzony poziom mocy akustycznej urządzenia reprezentatywnego:

Gwarantowany poziom mocy akustycznej urządzenia:

Nazwisko i adres osoby upoważnionej do przygotowania dokumentacji technicznej:

Agnieszka Rędziak; TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polska | Poland | Polonia

V-CE PREZES ZARZADU

JAN SZMIDT

Wrocław, 2025.03.28

(miejsce i data wystawienia) (nazwisko i podpis osoby upoważnionej)
