Typ produktu	Nitownica do nitonakrętek ręczna
Marka	Yato
Model	YT-36129
Kategoria	Narzędzia ręczne
Zastosowanie	Montaż nitonakrętek w materiałach
Funkcje	Montaż nitonakrętek, regulacja siły zacisku, wymiana trzpieni i głowic
Bezpieczeństwo	Wymagane okulary ochronne; stosować zgodnie z instrukcją
W zestawie	Trzpienie i głowice: M3, M4, M5, M6, M8, M10, M12; klucze montażowe
Konserwacja	Przechowywać w suchym miejscu; czyścić po użyciu; smarować gwinty
Informacje ogólne	Instrukcja w języku polskim; 2 strony PDF
Liczba części	41 elementów (zgodnie ze spisem)
Regulacja	Regulacja głębokości poprzez obrót cylindra i nakrętki kontrującej
Materiał	Stal narzędziowa
Typ nitonakrętek	Gwint metryczny
Wymagane narzędzia	Klucze płaskie (w zestawie)

Często zadawane pytania - YT-36129 Yato

Jak zamontować nitonakrętkę za pomocą YT-36129?

Wybrać odpowiednią nitonakrętkę i zamontować właściwy trzpień oraz głowicę. Wywiercić otwór o średnicy równej lub nieco większej niż nitonakrętka. Rozsunąć ramiona nitownicy, nakręcić nitonakrętkę na trzpień, włożyć w otwór i zacisnąć rękojeści. Aby usunąć trzpień, obrócić pokrętło (21) przeciwnie do ruchu wskazówek zegara.

Jak wymienić trzpień i głowicę w nitownicy?

Użyć dostarczonych kluczy. Odkręcić głowicę z cylindra (3), poluzować nakrętkę kontrującą (4) i odkręcić cylinder. Przytrzymać wał główny kluczem i odkręcić trzpień przeciwnie do ruchu wskazówek zegara. Zamontować nowy zestaw: wkręcić trzpień zgodnie z ruchem wskazówek zegara, zamontować cylinder i głowicę, dokręcając wszystko.

Jak wyregulować siłę zacisku nitownicy?

Rozsunąć ramiona do pełnej szerokości. Dla większych nitonakrętek obracać cylindrem (3) zgodnie z ruchem wskazówek zegara, aby zwiększyć wystającą część gwintu trzpienia. Dla mniejszych – obracać przeciwnie. Należy upewnić się, że trzpień przechodzi przez całą długość nitonakrętki.

Jakie środki ostrożności należy zachować podczas pracy?

Zawsze nosić okulary ochronne – dotyczy to użytkownika i osób postronnych. Niestosowanie się do instrukcji może prowadzić do zniszczeń narzędzia oraz zagrożenia życia i zdrowia.

Co zrobić, jeśli połączenie nitonakrętki jest luźne?

Rozsunąć rękojeści na pełną szerokość, następnie obrócić pokrętło (21) między dźwigniami zgodnie z ruchem wskazówek zegara. Zacisnąć ramiona i powtarzać, aż połączenie będzie pozbawione luzów.

Jakie rozmiary nitonakrętek mogę montować tym narzędziem?

Narzędzie obsługuje nitonakrętki z gwintem metrycznym M3, M4, M5, M6, M8, M10 i M12. W zestawie znajdują się odpowiednie trzpienie i głowice dla każdego rozmiaru.

Czy nitownica wymaga smarowania?

Tak, należy regularnie smarować gwinty trzpienia i ruchome części, aby zapewnić płynną pracę i przedłużyć żywotność narzędzia. Po użyciu wyczyścić narzędzie i przechowywać w suchym miejscu.

Co zrobić, gdy trzpień nie wychodzi po zaciśnięciu nitonakrętki?

Obrócić pokrętło (21) między ramionami przeciwnie do ruchu wskazówek zegara, aż trzpień zostanie wykręcony. Jeśli nadal nie wychodzi, sprawdzić, czy nitonakrętka jest prawidłowo osadzona i czy gwint trzpienia nie jest uszkodzony.

Jak przechowywać nitownicę YT-36129?

Przechowywać w suchym miejscu, z dala od wilgoci. Trzpienie i głowice można wkręcić w odpowiadające im elementy, aby uniknąć pomyłek. Używać oryginalnego opakowania lub skrzynki narzędziowej.

Gdzie mogę znaleźć części zamienne do tego modelu?

Części zamienne dostępne są u autoryzowanych dystrybutorów Yato. W instrukcji znajduje się pełny spis części (41 pozycji) z oznaczeniami, co ułatwia identyfikację i zamówienie.

INSTRUKCJA OBSŁUGI YT-36129 Yato

Podczas pracy zawsze nosić gogle ochronne (użytkownik oraz osoby postronne). Niestosowanie się do instrukcji dołączonych do narzędzia może doprowadzić do zniszczeń i zagrożenia życia i zdrowia.

INSTRUKCJE UŻYTKOWANIA

1. Wybrać nitonakrętkę, która ma zostać zamontowana.

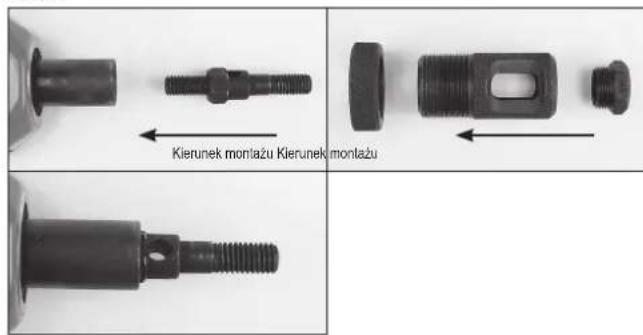

2. Zamontować odpowiednie trzpień/ głowicę w nitownicy. Przy montażu kierować się instrukcjami zawartymi na zdjęciach poniżej.
3. W miejscu osadzania nitonakrętki wywiercić otwór o tej samej średnicy (lub nieco większej) co instalowana nitonakrętka.
4. Rozsunąć ramiona nitownicy na pełną szerokość, a następnie nakręcić nitonakrętkę na trzpień, tak aby zetknęła się z głowicą.
5. W przygotowany wcześniej otwór wprowadzić nitonakrętkę przymocowaną do nitownicy, tak aby łeb zetknął się z powierzchnią wokół otworu. Zacisnąć rękojeści narzędzia, aby zacisnąć nitonakrętkę w otworze. Jeśli połączenie wykazuje luzy, należy rozsunąć rękojeści nitownicy na pełną szerokość, a następnie pokrętło (21) pomiędzy dźwigniami obrócić w kierunku zgodnym z ruchem wskazówek zegara. Zacisnąć ramiona nitownicy. Operację powtarzać do momentu uzyskania połączenia pozbawionego luzów.

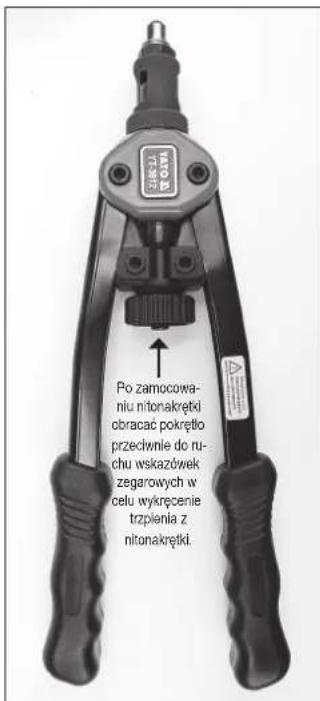

6. Pokrętło (21) pomiędzy ramionami nitownicy obracać przeciwnie do ruchu wskazówek zegarowych do momentu, aż trzpień zostanie wykręcony z nitonakrętki. Montaż nitonakrętki jest zakończony gdy połączenie nie wykazuje luzów.

INSTRUKCJA WYMIANY TRZPIENIA/ GŁOWICY

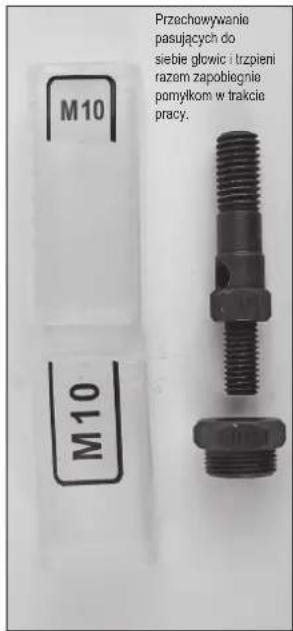

1. Do usuwania i instalacji trzpieni/ głowicy zawsze stosować klucze dostarczone w zestawie. Zawsze przechowywać razem odpowiadające sobie trzpienie i głowice. Po zdemontowaniu z nitownicy, trzpień można wkręcić do odpowiadającej mu głowicy, pozwoli to uniknąć pomyłek przy dopasowywaniu.
2. Kręcąc przeciwnie do ruchu wskazówek zegara, zdemontować głowicę z cylindra (3).
3. Poluzować nakrętkę kontrującą (4) i kręcąc przeciwnie do ruchu wskazówek zegara zdemontować cylinder (3) z korpusu narzędzia (10).
4. Przytrzymać główny wał za pomocą klucza, a następnie kręcąc przeciwnie do ruchu wskazówek zegara zdemontować trzpień.
5. Wybrać zestaw trzpienia i głowicy o odpowiednim rozmiarze.
6. Przytrzymać główny wał za pomocą klucza, a następnie kręcąc zgodnie z ruchem wskazówek zegara zamontować trzpień. Tuleja (6) musi się nasunąć na nakrętkę trzpienia.
7. Kręcąc zgodnie z ruchem wskazówek zegara zamontować cylinder (3) z nakrętką kontrującą (4) w korpusie narzędzia (10). Wyregulować odpowiednia głębokość i dokręcić nakrętkę kontrującą (4).
8. Zamontować głowicę w cylindrze (3) mocno dokręcając.

INSTRUKCJA REGULACJI

1. Właściwa regulacja nitownicy jest niezbędna do wydajnej i bezpiecznej pracy.
2. Regulacja nitownicy zależy od rozmiaru i rodzaju nitonakrętki.
3. Rozsunąć ramiona nitownicy do pełnej szerokości i w przypadku większych nitonakrętek kręcząc cylindrem (3) zgodnie z ruchem wskazówek zegara, zwiększyć ilość zwojów gwintu trzpienia, które będą wystawały poza głowicę. W przypadku mniejszych nitonakrętek należy kręcić cylindrem do ruchu wskazówek zegara, zmniejszyć ilość zwojów gwintu trzpienia wystających poza głowicę. Dokładnej regulacji można dokonać poprzez nakręcanie lub wykręcanie nitonakrętki na trzpień. Należy się jednak upewnić, że trzpień przechodzi przez całą długość nitonakrętki.
4. Zawsze należy się upewnić, że gwint trzpienia całkowicie przechodzi przez nitonakrętkę. Zapobiegnie, to zniszczeniu gwintu nitonakrętki i/ lub trzpienia podczas zaciskania.
5. W przypadku, gdy ramiona nitownicy są rozsunięte zbyt szeroko aby wytworzyć siłę niezbędną do zamocowania nitonakrętki, należy pokrętło (21) pomiędzy ramionami nitownicy obracać zgodnie z ruchem wskazówek zegarowych lub nitonakrętkę obracać przeciwnie do ruchu wskazówek zegara, do momentu osiągnięcia odpowiedniego kąta ramion.

Właściwie przygotowana nilownica do montażu nitonakrętki.

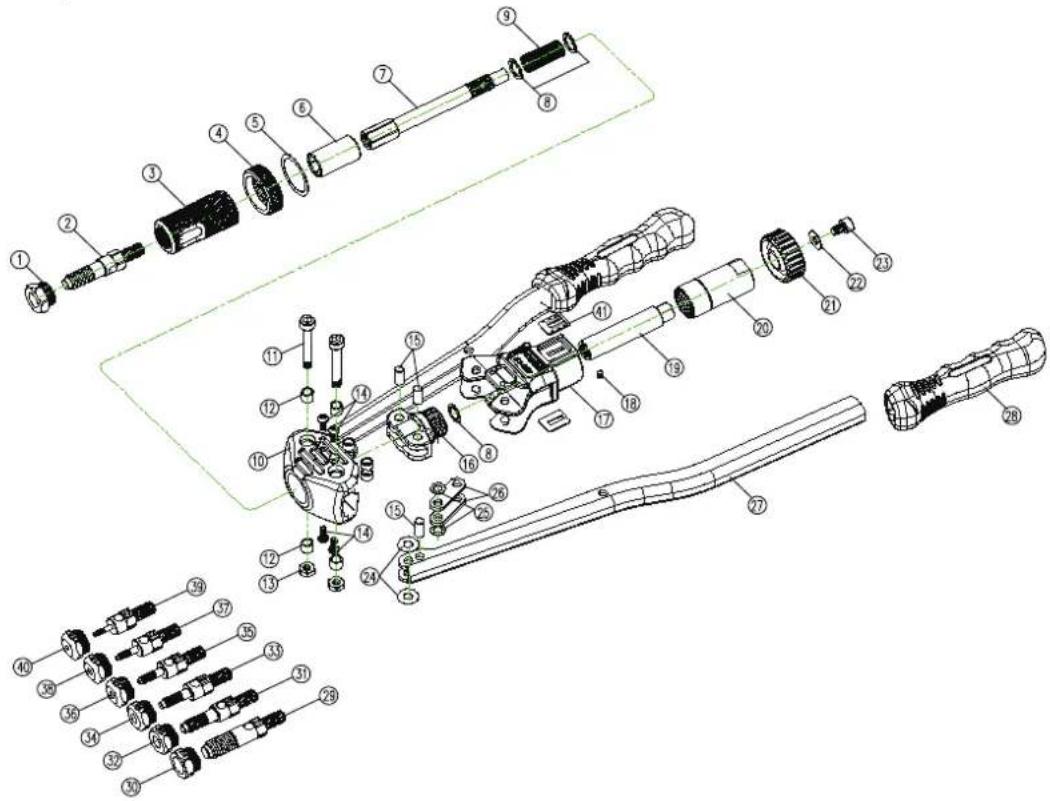

SPIS CZEŚCI

Lp.		Nazwa
1	Głowica m10		22	Pierścień dystansowy
2 Trzpień m10 23 Śruba
3 Tuleja 24 Pierścień dystansowy
4	Nakrętka regulacyjna		25	Pierścień dystansowy
5 Pierścień dystansowy 26 Łącznik
6 Tuleja 27 Rękojeść
7	C i ęgno 28 Okładzina uchwytu
8 Pierścień dystansowy 29 Trzpień m12
9 Sprężyna 30 Głowica m12
10 Obudowa 31 Trzpień m8
11 Śruba 32 Głowica m8
12 Podkładka 33 Trzpień m6
13 Nakrętka 34 Głowica m6
14	Wkręt samogwintujący		35	Trzpień m5
15 Trzpień			36 Głowica m5
16		Gniazdo
17 Obudowa tylna			38 Głowica m4
18 Szpilka gwintowana			39 Trzpień m3
19	Śruba		40	Głowica m3
20 Tuleja 41 Etykieta
21 Pokr ętło
