INSTRUKCJA OBSŁUGI YT-82157 Yato

UWAGA! Przed pierwszym uruchomieniem urządzenia należy dokładnie zapoznać się z tekstem instrukcji obsługi.

PL EN DE RU UA LT LV CZ SK HU RO ES FR IT NL GR BG PT HR AR

8 5 1 4 2 3

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska

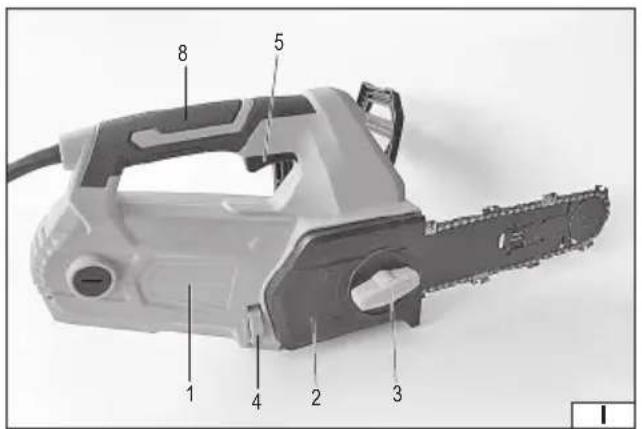

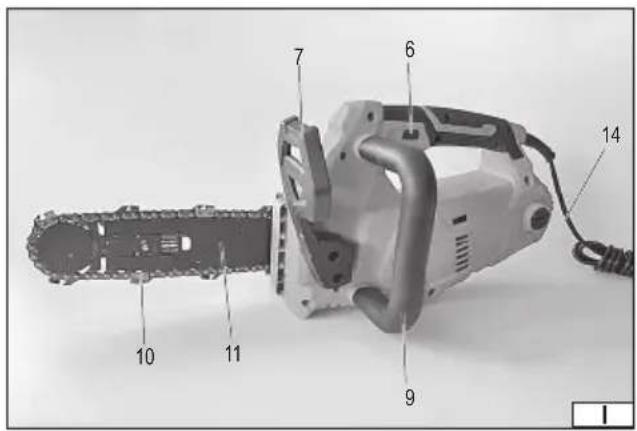

1. obudowa silnika
2. panel boczny
3. pokrętło blokujące
4. pokrętło napięcia łańcucha
5. włącznik elektryczny
6. blokada włącznika elektrycznego
7. hamulec odbiciowy
8. uchwyt tylny
9. uchwyt przedni
10. prowadnica
11. Iańcuch
12. koło napedowe łańcucha
13. przyłącze odciągu pyłu
14. kabel zasilający

EN

Przeczytać instrukcję

Używaj gogle ochronne

Używać ochrony słuchu

Stosować buty ochronne

Stosować ochronę dróg oddechowych

Use respiratory protection

Atemwege schützen!

Stosować rękawice ochronne

Use protective gloves

Nie wystawiać na działanie opadów atmosferycznych

Druga klasa bezpieczeństwa elektrycznego Second class of insulation

Strzeż się odbicia pilarki w stronę operatora i unikaj kontaktu z czubkiem prowadnicy.

Odłączyć wtyczkę od gniazda sieciowego przed regulacją lub czyszczeniem

Zawsze trzymaj pilarkę oburącz

Ten symbol informuje o zakazie umieszczania zużytego sprzętu elektrycznego i elektronicznego (w tym baterii i akumulatorów) łącznie z innymi odpadami. Zużyty sprzęt powinien być zbierany selektywnie i przekazany do punktu zbierania w celu zapewnienia jego recyklingu i odzysku, aby ograniczać ilość odpadów oraz zmniejszyć stopnień wykorzystania zasobów naturalnych. Niekontrolowane uwalnianie składników niebezpiecznych zawartych w sprzęcie elektrycznym i elektronicznym może stanowić zagrożenie dla zdrowia ludzkowego oraz powodować negatywne zmiany w środowisku naturalnym. Gospodarstwo domowe pełni ważną role w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Więcej informacji o właściwych metodach recyklingu można uzyskać u władz lokalnych lub przedawcy.

Pilarka łańcuchowa służy wyłącznie do cięcia pojedynczych pustaków, elementów ceramicznych oraz bloczków z betonu komórkowego. Ze względu na elektryczny napęd pilarki możliwe jest jej użytkowanie w pomieszczeniach lub w pobliżu zabudowań. Pilarka przeznaczona jest do przycinania elementów przed ich ułożeniem w murze i wymaga zachowania szczególnej ostrożności oraz odpowiedniego doświadczenia podczas pracy. Prawidłowa, niezawodna i bezpieczna praca przyrządu jest zależna od właściwej eksploatacji, dlatego:

Przed przystąpieniem do pracy z narzędziem należy przeczytać całą instrukcję i zachować ją.

Za wszelkie szkody i obrażenia powstałe w wyniku używania narzędzia niezgodnie z przeznaczeniem, nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji, dostawca nie ponosi odpowiedzialności. Używanie narzędzia niezgodnie z przeznaczeniem powoduje także utratę praw użytkownika do gwarancji i rękojmi.

Pilarka jest dostarczana w stanie kompletnym, jednak przed pierwszym użyciem wymaga montażu.

Wraz z pilarka dostarczane są:

• prowadnica łańcucha
• łańcuch tnący
• osłona prowadnicy
• adapter odciągu pyłu

DANE TECHNICZNE

Parametr Jednostka miary Wartość
Numer katalogowy YT-82157
Napięcie znamionowe [V~] 220-240
Częstotliwość znamionowa [Hz] 50-60
Moc znamionowa [W] 1200
Długość prowadnicy [mm / ”] 300 / 12
Podziałka łańcucha [mm / ”] 9,52 / 3/8
Rozstaw łańcucha [mm] 19
Szerokość ogniwa prowadzącego	[mm / ”]	1,27 / 0,05
Maksymalna głębokość cięcia	[mm]	250
Klasa ochronności elektrycznej		II
Stopień ochrony		IPX0
Poziom hałasu
- L_OB (ciśnienie)	[dB] (A) 94 ± 3,0
- L_OB (moc)	[dB] (A) 102 ± 3,0
Drgania rękojeść główna / rękojeść dodatkowa)	[m/s2]	8,34 ± 1,5 / 7,35 ± 1,5
Masa (bez prowadnicy i łańcucha)	[kg]	4,27

Deklarowana wartość emisji hałasu została zmierzona za pomocą standardowej metody badań i może być użyta do porównania jednego narzędzia z drugim. Deklarowana wartość emisji hałasu może zostać użyta we wstępnej ocenie ekspozycji.

Deklarowana, całkowita wartość drgań została zmierzona za pomocą standardowej metody badań i może być użyta do porównania jednego narzędzia z drugim. Deklarowana, całkowita wartość drgań może zostać użyta we wstępnej ocenie ekspozycji.

Uwaga! Emisja drgań podczas pracy narzędziem może się różnić od zadeklarowanej wartości, w zależności od sposobu użycia narzędzia.

Uwaga! Należy określić środki bezpieczeństwa mające chronić operatora, które są oparte na ocenie narażenia w rzeczywistych warunkach użytkowania (wliczając w to wszystkie części cyklu pracy, jak na przykład czas kiedy narzędzie jest wyłączone lub pracuje na biegu jałowym oraz czas aktywacji).

OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA ELEKTRONARZĘDZI

Ostrzeżenie! Należy zapoznać się ze wszystkimi ostrzeżeniami bezpieczeństwa, ilustracjami oraz specyfikacjami dostarczonymi z tym elektronarzędziem. Nieprzestrzeganie ich może prowadzić do porażenia elektrycznego, pożaru albo do poważnych urazów.

Zachować wszystkie ostrzeżenia oraz instrukcje do przyszłego odniesienia się.

PL

Pojęcie „elektronarzędzie” użyte w ostrzeżeniach odnosi się do wszystkich narzędzi napędzanych prądem elektrycznym zarówno przewodowych, jak i bezprzewodowych.

Bezpieczeństwo miejsca pracy

Miejsce pracy należy utrzymywać dobrze oświetlone i w czystości. Nieporządek i słabe oświetlenie mogą być przyczynami wypadków.

Nie należy pracować elektronarzędziami w środowisku o zwiększonym ryzyku wybuchu, zawierającym palne ciecze, gazy lub opary. Elektronarzędzia generują iskry, które mogą zapalić pył lub opary.

Nie należy dopuszczać dzieci i osób postronnych do miejsca pracy. Utrata koncentracji może spowodować utratę kontroli.

Bezpieczeństwo elektryczne

Wtyczka przewodu elektrycznego musi pasować do gniazdka sieciowego. Nie wolno modyfikować wtyczki w jakikołwiek sposób. Nie wolno stosować żadnych adapterów wtyczki z uziemionymi elektronarzędziami. Niemodyfikowana wtyczka pasująca do gniazdka zmniejsza ryzyko porażenia prądem elektrycznym.

Unikać kontaktu z uziemionymi powierzchniami takimi jak rury, grzejniki i chłodziarki. Uziemienie ciała zwiększa ryzyko porażenia prądem elektrycznym.

Nie należy narażać elektronarzędzi na kontakt z opadami atmosferycznymi lub wilgocią. Woda i wilgoć, która dostanie się do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem elektrycznym.

Nie przeciązać kabla zasilającego. Nie używać kabla zasilającego do noszenia, ciągnięcia lub odłączania wtyczki od gniazdka sieciowego. Unikać kontaktu kabla zasilającego z ciepłem, olejami, ostrymi krawędziami i ruchomymi częściami. Uszkodzenie lub splątanie kabla zasilającego zwiększa ryzyko porażenia prądem elektrycznym.

W przypadku pracy poża pomieszczeniami zamkniętymi należy używać przedłużaczy przeznaczonych do pracy poza pomieszczeniami zamkniętymi. Użycie przedłużacza przystosowanego do pracy na zewnątrz pomieszczeń zmniejsza ryzyko porażenia prądem elektrycznym.

W przypadku, gdy używanie elektronarzędzia w środowisku wilgotnym jest nieuniknione, jako ochronę przed napięciem zasilania należy stosować urządzenie różnicowopрядowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym.

Bezpieczeństwo osobiste

Pozostań czujny, zwracaj uwagę na to, co robisz i zachowuj zdrowy rozsądek podczas pracy elektronarzędziem. Nie używaj elektronarzędzia będąc zmęczonym lub pod wpływem narkotyków alkoholu lub leków. Nawet chwila nieuwagi podczas pracy może prowadzić do poważnych urazów osobistych.

Używaj środków ochrony osobistej. Zawsze zakładaj ochronę wzroku. Stosowanie środków ochrony osobistej, takich jak maski przeciwpyłowe, przeciwpoślizgowe obuwie ochronne, kaski i ochronniki słuchu zmniejszają ryzyko poważnych urazów osobistych.

Zapobiegaj przypadkowemu uruchomieniu. Upewnij się, że włącznik elektryczny jest w pozycji „wyłączony” przed podłączeniem do zasilania i/lub akumulatora, podniesieniem lub przenoszeniem elektronarzędzia. Przenoszenie elektronarzędzia z palcem na włączniku lub zasilenie elektronarzędzia, gdy włącznik jest w pozycji „włączony” może prowadzić do poważnych urazów.

Przed włączeniem elektronarzędzia usuń wszelkie klucze i inne narzędzia, które zostały użyte do jego regulacji. Klucz pozostawiony na obracających się elementach narzędzia może prowadzić do poważnych urazów.

Nie sięgaj i nie wychylaj się zbyt daleko. Utrzymuj odpowiednią postawę oraz równowagę przez cały czas. Pozwoli to na łatwiejsze zapanowanie nad elektronarzędziem w przypadku niespodziewanych sytuacji podczas pracy.

Ubieraj się odpowiednio. Nie zakładaj luźniej odzieży lub biżuterii. Utrzymuj włosy oraz odzież z dala od ruchomych części elektronarzędzia. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części.

Jeżeli urządzenia są przystosowane do podłączenia odciągu pyłu lub gromadzenia pyłu, upewnij się, że zostały one podłączone i użyte prawidłowo. Użycie odciągu pyłu zmniejsza ryzyko zagrożeń związanych z pyłami.

Nie pozwól, aby doświadczenie nabyte z częstego użycia narzędzia spowodowały beztroskę i ignorowanie zasad bezpieczeństwa. Beztroskie działanie może spowodować poważne urazy w ułamku sekundy.

Użytkowanie i troska o elektronarzędzie

Nie przeciążaj elektronarzędzia. Używaj elektronarzędzia właściwego do wybranego zastosowania. Właściwe elektronarzędzie zapewni lepszą i bezpieczniejszą pracę jeżeli zostanie użyte do zaprojektowanego obciążenia.

Nie używaj elektronarzędzia, jeśli włącznik elektryczny nie umożliwia włączenia i wyłączenia. Narzędzie, które nie daje się kontrolować za pomocą włącznika sieciowego jest niebezpieczne i należy je oddać do naprawy.

Odlącz wtyczkę od gniazdka zasilającego i/lub zdemontuj akumulator, jeżeli jest odłączalny od elektronarzędzia przed regulacją, wymianą akcesoriów lub przechowywaniem narzędzia. Takie środki zapobiegawcze pozwolą na uniknięcie przypadkowego włączenia elektronarzędzia.

Przechowuj narzędzie w miejscu niedostępnym dla dzieci, nie pozwól osobom nieznającym obsługi elektronarzędzia lub tych instrukcji posługiwać się elektronarzędziem. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.

Konserwuj elektronarzędzia oraz akcesoria. Sprawdzaj narzędzie pod kątem niedopasowań lub zacięć ruchomych czę-

PL

ści, uszkodzeń części oraz jakichkolwiek innych warunków, które mogą wpłynąć na działanie elektronarzędzia. Uszkodzenia należy naprawić przed użyciem elektronarzędzia. Wiele wypadków jest spowodowanych przez niewłaściwe konserwowane narzędzia.

Narzędzia tnące należy utrzymywać czyste i naostrzone. Właściwie konserwowane narzędzia tnące z ostrymi krawędziami jest mniej skłonne do zakleszczania i jest łatwiej kontrolować je podczas pracy.

Stosuj elektronarzędzia, akcesoria oraz narzędzia wstawiane itd. zgodnie z niniejszymi instrukcjami, biorąc pod uwagę rodzaj i warunki pracy. Stosowanie narzędzi do innej pracy niż zostały zaprojektowane, może spowodować powstanie niebezpiecznej sytuacji.

Rękojeści oraz powierzchnie do chwytania utrzymuj suche, czyste oraz wolne od oleju i smaru. Śliskie rękojeści i powierzchnie do chwytania nie pozwalają na bezpieczną obsługę oraz kontrolowanie narzędzia w niebezpiecznych sytuacjach.

Naprawy

Naprawiaj elektronarzędzie tylko w uprawnionych do tego zakładach, używających tylko oryginalnych części zamiennych. Zapewni to właściwe bezpieczeństwo pracy elektronarzędzia.

INSTRUKCJE BEZPIECZEŃSTWA DOTYCZĄCE PILAREK ŁAŃCUCHOWYCH DO CIĘCIA BLOCZKÓW Z BETONU KO-MÓRKOWEGO

Podczas pracy pilarką łańcuchową należy wszystkie części ciała trzymać z dala od łańcucha. Przed uruchomieniem pilarki należy się upewnić, że łańcuch z niczym nie ma kontaktu. Chwila nieuwagi podczas pracy pilarką łańcuchową może spowodować zapłatanie odzieży lub części ciała w łańcuch pilarki.

Zawsze trzymaj pilarkę prawą ręką za uchwyt tylny i lewą ręką za uchwyt przedni. Trzymanie pilarki w odwrotny sposób nie powinno nigdy mieć miejsca, ponieważ zwiększa ryzyko odniesienia obrażeń.

Trzymaj pilarkę tylko za chwyty z izolowaną powierzchnią, ponieważ łańcuch może zetknąć się z ukrytym przewodem lub własnym kablem zasilającym. Łańcuch przy kontakcie z przewodem pod napięciem może sprawić, że metalowe części także znajdą się pod napięciem co może być przyczyną porażenia elektrycznego operatora.

Stosować ochronę oczu. Zalecana jest także ochrona słuchu, głowy, rąk, nóg oraz stóp. Odpowiednie wyposażenie ochronne zmniejsza ryzyko obrażeń na skutek kontaktu z odpadami lub przypadkowym kontaktem z łańcuchem.

Nie pracować pilarką na drabinie, z dachu lub na jakiejkolwiek niestabilnej podporze. Praca pilarką podczas przebywania na drzewie może skutkować obrażeniami.

Zawsze utrzymywać właściwą postawę oraz pracować pilarką stojąc na nieruchomoj, bezpiecznej i równej powierzchni. Śliska lub niestabilna powierzchnia, np. drabina może skutkować utratą równowagi lub utratą kontroli nad pilarką łańcuchową.

Przenosić pilarkę łańcuchową za przedni uchwyt, wyłączoną i z dala od ciała. Podczas transportu lub przechowywania pilarki należy zawsze zakładać osłone prowadnicy łańcucha. Prawidłowe trzymanie pilarki zmniejsza prawdopodobieństwo przypadkowego kontakty z ruchomymi częściami pilarki.

Przestrzegać instrukcji naciągania łańcucha oraz wymiany akcesoriów. Nieprawidłowo naciągnięty łańcuch może zarówno pęknąć jak zwiększyć szansę odbicia w stronę operatora.

Pilarka przeznaczona jest wyłącznie do cięcia bloczków z betonu komórkowego. Nie należy używać jej do innych materiałów. Przykład: nie używać do cięcia metalu, plastiku, muru, ziemi, lodu ani drewna. Używanie pilarki niezgodnie z przeznaczeniem może prowadzić do niebezpiecznych sytuacji.

Podczas usuwania nagromadzonego materiału, przechowywania pilarki lub wykonywania konserwacji zawsze należy postępować zgodnie z instrukcjami. Należy upewnić się, że wyłącznik zasilania jest wyłączony i wtyczka odłączona od gniazdka. Nieumyślne włączenie pilarki podczas czyszczenia lub konserwacji może prowadzić do poważnych obrażeń.

Przyczyny i zapobieganie zjawisku odbicia w stronę operatora.

Odbicie w stronę operatora może wystąpić wtedy kiedy koniec prowadnicy zetknie się z przedmiotem. W pewnych przypadkach zetknięcie się końca prowadnicy z przedmiotem może spowodować gwałtowną reakcję podbijającą prowadnicę w górę i w kierunku operatora. Zakleszczenie w razie górnej krawędzi prowadnicy może gwałtownie skierować prowadnicę w kierunku operatora. Każda z tych reakcji może spowodować utratę kontroli nad pilarką co może spowodować poważne obrażenia. Nie należy polegać wyłącznie na elementach bezpieczeństwa wbudowanych w pilarkę. Operator pilarki powinien podjąć kilka kroków w celu zapobiegnięcia wypadkom i obrażeniom podczas pracy.

Odbicie w kierunku operatora jest wynikiem niewłaściwego użycia i/ lub nieprawidłowych procedur lub warunków obsługi i może go uniknąć przez podjęcie odpowiednich środków ostrożności podanych poniżej:

Utrzymywać pewny uchwyt obu rąk z kciukami i palcami zamykającymi się wokół uchwytów pilarki łańcuchowej, pozycja ciała i ramion powinna pozwalać na przeciwstawienie się siłom powstającym podczas odbicia. Jeżeli zostaną podjęte odpowiednie środki ostrożności, to siły odbicia mogą być kontrolowane przez operatora. Nie należy pozwalać na swobodny ruch pilarki.

Nie należy sięgać zbyt daleko oraz ciąć powyżej wysokości barków. Pomoże to zapobiec niezamierzonemu zetknięciu się końca prowadnicy i umożliwia lepsza kontrolę nad pilarką w niespodziewanych sytuacjach.

Stosować zamienniki prowadnicy i łańcucha tylko wyszczególnione przez producenta. Nieprawidłowy zamiennik prowadnicy i łańcucha może spowodować pęknięcie łańcucha i/ lub zjawisko odbicia.

PL

Przestrzegać instrukcji podanych przez producenta dotyczących ostrzenia i konserwacji łańcucha. Zmniejszenie głębokości rowka prowadnicy łańcucha może prowadzić do zwiększania prawdopodobieństwa wystąpienia zjawiska odbicia.

Inne instrukcje bezpieczeństwa

Zabronione jest wystawianie pilarki na działanie opadów atmosferycznych oraz użytkowanie jej w atmosferze podwyższonej wilgotności. Zabronione jest także użytkowanie pilarki w atmosferze o zwiększonym ryzyku pożaru lub wybuchu.

Podczas pracy należy unikać kontaktu z uziemionymi, przewodzącymi i nieizolowanymi przedmiotami, takimi jak rury,

grzejniki czy chodziarki. Podczas gdy pilarka nie jest użytkowana, należy ją przechowywać w suchym, zamkniętym miejscu, niedostępnym osobom postronnym.

Należy używać łańcucha tnącego przystosowanego do danego obciążenia. Nie stosować łańcuchów tnących przeznaczonych do lekkiej pracy, do pracy przy dużym obciążeniu.

Podczas wymiany, napraw i regulacji łańcucha tnącego zawsze zakładać rękawice ochronne.

Podczas transportu pilarki należy się upewnić, że została ona odłączona od źródła zasilania. Pilarki zasilane sieciowo należy odłączyć od gniazdka, od pilarek zasilanych akumulatorowo należy odłączyć akumulator. Na prowadnicę z łańcuchem tnącym musi być założona osłona. Pilarkę należy przenosić prowadnicą skierowaną do tyłu.

Nie przenosić pilarki zasilanej sieciowo trzymając ją za kabel zasilający. Nie odłącać wtyczki od gniazdka ciągnąc za kabel zasilający.

Należy unikać przypadkowego włączenia pilarki. W przypadku przenoszenia pilarki podłączonej do sieci lub z podłączonym akumulatorem należy palce trzymać z dala od włącznika zasilania.

Zawsze zakładać odpowiednie, przylegające do ciała ubranie ochronne.

Pracować pilarką, zawsze trzymając ją obiema rękami. Przed rozpoczęciem cięcia zabezpieczyć obrabiany element w sposób uniemożliwiający jego przesunięcie lub przewrócenie się, na przykład poprzez ułożenie na stabilnym stojaku lub w prowadnicy. Należy unikać cięcia elementów leżących bezpośrednio na ziemi. Unikać obróbki elementów niezabezpieczonych przed przemieszczaniem się podczas cięcia.

Podczas pracy nie trzymać pilarki powyżej ramion. Nie pracować pilarką stojąc na drabinie. Przyjąć taką postawę podczas pracy, aby nie było potrzeby wyciągania rąk na pełną długość.

Utrzymywać łańcuch w czystości. Łańcuch musi być naostrzony. Zapewni to wydajniejszą i bezpieczniejszą pracę. Łańcuch można naostrzyć w wyspecjalizowanym serwisie. Przed każdym użyciem należy sprawdzić stan łańcucha. W przypadku stwierdzenia pęknięć, powyłamywanych zębów lub jakichkolwiek innych uszkodzeń należy, przed rozpoczęciem pracy, wymienić łańcuch na nowy.

W przypadku stwierdzenia jakichkolwiek uszkodzonych lub zepsutych elementów pilarki. Należy zaprzestać lub nie podejmować pracy. Uszkodzone elementy muszą zostać wymienione przed rozpoczęciem pracy.

Pilarkę należy użytkować zgodnie z jej przeznaczeniem — pilarka służy wyłącznie do cięcia pustaków, elementów ceramicznych oraz bloczków z betonu komórkowego. Podczas pracy należy uważać na ukryte w materiale elementy metalowe lub zanieczyszczenia, które mogą uszkodzić łańcuch tnący lub zwiększyć ryzyko odbicia.

Należy stosować tylko oryginalne części zamienne. Nie stosowanie oryginalnych części zamiennych może zwiększyć ryzyko awarii i prowadzić do obrażeń ciała.

Pilarkę należy naprawiać tylko w autoryzowanych przez producenta serwisach. Stosujących oryginalne części zamienne. Pozwoli to zminimalizować ryzyko wypadków i uszkodzeń sprzętu.

OBSŁUGA PRODUKTU

Przygotowanie pilarki do pracy

Uwaga! Przed wszystkimi czynnościami montażowymi i regulacyjnymi należy odłączyć pilarkę od zasilania. Pilarki zasi-lane sieciowo należy odłączyć od gniazdka, od pilarek zasilanych akumulatorowo należy odłączyć akumulator.

Przed pierwszym użyciem należy zamontować prowadnicę i łańcuch tnący.

Ze względu na ostre krawędzie łańcucha, montaż należy przeprowadzać go w rękawicach ochronnych.

Odkręcić pokrętło blokujące tak, aby było możliwe zdjęcie całego panelu bocznego.

Przekręcić pokrętło napięcia łańcucha tak, aby prowadnica znalazła się w maksymalnym tylnym położeniu, ułatwi to zakładanie łańcucha.

Zamontować prowadnicę i łańcuch w sposób pokazany na zdjęciu (II).

Upewnić się, że łańcuch i prowadnica zostały założone we właściwym kierunku. Kształt i kierunek ogniw widoczny na obudowie pilarki oraz na prowadnicy powinien odpowiadać kształtowi i kierunkowi łańcucha. Jeżeli na ogniwach łańcucha jest widoczne oznaczenie kierunku ruchu łańcucha, to powinno mieć ono ten sam kierunek co oznaczenie na obudowie i prowadnicy.

Nie należy jeszcze napinać łańcucha, ale należy się upewnić, że łańcuch trafił w szczelinę prowadnicy oraz w zęby na kole napędowym. Zamontować panel boczny i dokręcić pokrętło blokady w kierunku wskazywanym przez strzałkę opatrzoną symbolem zamkniętej klódki (III). Jednak tak, aby nie zablokować możliwości ruchu prowadnicy. Kręcząc pokrętłem napięcia łańcucha wyregulować naprężenie łańcucha. Dokręcić pokrętło blokady. Sprawdzić naciąg łańcucha. W tym celu należy położyć pilarkę i unieść ją trzymając za środkową cześć łańcucha (IV). Podczas tej próby łańcuch w miejscu trzymania powinien się unieść ponad prowadnicę od 3 do 4 mm. Jeśli łańcuch jest naciągnięty zbyt mocno lub zbyt słabo, należy poluzować nieco pokrętło blokady i ustawić ponownie stopień napięcia łańcucha. Stan napięcia łańcucha należy sprawdzać także, co 10 minut pracy.

PL

Pył powstający podczas cięcia może być szkodliwy dla zdrowia. Dotykanie lub wdychanie takiego pyłu może powodować reakcje alergiczne lub choroby układu oddechowego u użytkownika lub osób znajdujących się w pobliżu. Niektóre rodzaje pyłów są klasyfikowane jako rakotwórcze. Dlatego należy zawsze stosować system odciągu pyłu odpowiedni do obrabianego materiału i zapewnić dobrą wentylację w miejscu pracy. Zaleca się także używanie maski oddechowej z filtrem klasy P2. Należy unikać gromadzenia się pyłu w miejscu pracy, ponieważ może on się łatwo zapalić. W celu podłączenia do zewnętrznej instalacji odciągu pyłu należy zamontować adapter w gnieździe znajdującym się od spodu pilarki (VI), upewniając się, że wszystkie jego krawędzie ściśle przylegają do obudowy. Następnie na króciec adaptera należy nasunąć wąż zewnętrznej instalacji odciągu pyłu. Do od-sysania pyłu powstającego podczas cięcia należy używać odkurzaczy przemysłowych przystosowanych do tego celu. Nie należy używać w tym celu zwykłych odkurzaczy domowych, ponieważ mogą one ulec uszkodzeniu.

Przed podłączeniem pilarki do zasilania pilarki należy sprawdzić jej stan techniczny. W przypadku wykrycia jakichkolwiek uszkodzeń zabronione jest podłączanie jej do zasilania przed usunięciem uszkodzeń.

W przypadku gdy pilarka jest zasilana jednofazowym prądem przemiennym o napięciu 220–240 V i częstotliwości 50–60 Hz, gniazdo sieciowe zasilające pilarkę powinno być zabezpieczone przez bezpiecznik różnicowoprądowy o prądzie zadziałania 30 mA lub mniej.

Przygotowanie miejsca pracy

Przed przystąpieniem do cięcia pilarką należy odpowiednio przygotować miejsce pracy w celu zminimalizowania ryzyka wystąpienia zagrożeń związanych z obsługą pilarki łańcuchowej. Należy upewnić się, że w miejscu pracy przebywają wyłącznie osoby upoważnione.

Miejsce pracy powinno być stabilne, równe i suche. Należy zapewnić sobie dobrą widoczność i stabilną pozycję, zwłaszcza podczas pracy w trudnych warunkach terenowych lub na zboczach. Niedopuszczalne jest wykonywanie pracy podczas opadów atmosferycznych lub w warunkach wysokiej wilgotności, takich jak mjła.

Należy założyć odzież ochronną oraz środki ochrony indywidualnej: okulary ochronne, maskę przeciwpyłową klasy co najmniej P2, ochronniki słuchu oraz zalecane dodatkowe wyposażenie chroniące głowę, ręce, nogi i stopy.

Elementy przeznaczone do cięcia powinny być unieruchomione i ustawione w sposób zapobiegający zamknięciu się szczeliny cięcia i zakleszczeniu łańcucha. Nie należy rozpoczynać pracy, jeżeli obrabiany materiał jest niestabilny lub nieodpowiednio pod-party. Niedopuszczalne jest cięcie elementów leżących na ziemi ani stojących na nich.

Mechanizmy zabezpieczające

Pilarka jest wyposażona w dwa mechanizmy zabezpieczające:

Hamulec wybiegowy spowalnia łańcuch po zwolnieniu włącznika/wyłącznika.

Hamulec odbiciowy jest mechanizmem zabezpieczającym uruchamianym automatycznie przez dźwignię w przypadku odbicia pilarki lub awarii włącznika/wyłącznika. Łańcuch zatrzymuje się natychmiast.

Zaleca się okresowe przeprowadzanie testu działania hamulca odbiciowego. W tym celu należy przesunąć dźwignię hamulca odbiciowego do przodu i krótko uruchomić pilarkę. Łańcuch nie powinien się obracać. Aby odblokować hamulec odbiciowy, należy przesunąć dźwignię z powrotem, tak aby znajdowała się w tylnej pozycji.

Nie należy przenosić pilarki, trzymając ją za dźwignię uruchamiającą hamulec odbiciowy.

Uruchamianie pilarki

Upewnić się, że hamulec odbiciowy znajduje się w tylnej pozycji.

Zdjąć osłonę z prowadnicy i łańcucha.

Chwycić lewą ręką uchwyt przedni, prawą chwycić uchwyt tylny.

Upewnić się, że prowadnica i łańcuch nie stykają się z żadnym przedmiotem i powierzchnią.

Nacisnąć kciukiem przycisk blokady włącznika znajdujący się na rękojeści.

Nacisnąć włącznik i przytrzymać go w tej pozycji. Przycisk blokady można zwolnić.

Zanim przystąpi się do ciecia poczekać aż silnik osiągnie pełne obroty oraz upewnić się, że łańcuch płynnie przesuwa się po prowadnicy. W przypadku usłyszenia jakiś podejrzanych dźwięków lub wyczucia wibracji należy natychmiast wyłączyć pilarkę przez zwolnienie włącznika.

Wyłączanie pilarki odbywa się przez zwolnienie nacisku na włącznik.

Zabronione jest wyłączanie pilarki przez uruchamianie hamulca odbiciowego.

Po zatrzymaniu się łańcucha pilarkę należy odłączyć od sieci i poddać konserwacji.

Praca pilarką

Osoby obsługujące pilarkę po raz pierwszy powinny przed rozpoczęciem pracy skonsultować się z wykwalifikowanym operatorem w zakresie zasad obsługi i bezpieczeństwa. Pierwsze cięcia należy wykonywać na pojedynczych elementach ustawionych w stabilnym stojaku lub prowadnicy.

Podczas pracy należy przestrzegać podstawowych zasad bezpieczeństwa pracy. Należy także brać pod uwagę możliwość odbicia pilarki w stronę obsługującego. Pilarka może odbić w stronę obsługi w przypadku, gdy łańcuch tnący natrafi na opór.

Aby zminimalizować to ryzyko należy:

PL

Zwracać uwagę na położenie szczytu prowadnicy podczas cięcia. Nie wolno ciąć górną ćwiartką szczytu prowadnicy (VI).

Należy ciąć tylko łańcuchem, który przesuwa się po dolnej części prowadnicy. Podczas przecinania można wykorzystać dolny ząb zderzaka jako zaczep osi obrotu pilarki (VII).

Przykładać do materiału wyłącznie uruchomioną pilarkę. Nie należy włączać pilarki, gdy prowadnica już dotyka materiału.

Nie wykonywać cięć powyżej wysokości ramion.

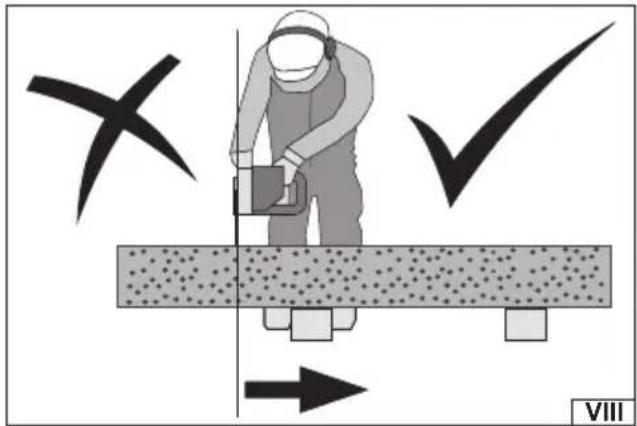

Nie stać w płaszczyźnie cięcia. Pozwoli to zmniejszyć ryzyko obrażeń w przypadku odbicia pilarki (VIII).

Zawsze trzymać pilarkę obiema rękami.

Upewniać się, że łańcuch jest zawsze naostrzony i prawidłowo napięty.

Używać wyłącznie łańcuchów przeznaczonych do cięcia pustaków lub bloczków z betonu komórkowego.

PORADY PRZYDATNE PRZY PRACY PILARKA

Podczas pracy należy przyjąć wygodną i stabilną pozycję, zapewniając sobie pełną swobodę ruchu.

Ciepte elementy powinny być podparte w sposób stabilny, aby uniknąć ich przesunięcia lub przewrócenia podczas cięcia. Niedopuszczalne jest cięcie elementów bez odpowiedniego podparcia ani elementów, w których znajdują się metalowe elementy, kamienie lub zanieczyszczenia mogące uszkodzić łańcuch i spowodować obrażenia.

Nie należy zbliżać pilarki do ziemi, siatek drucianych ani innych elementów, które mogą uszkodzić łańcuch.

Należy unikać nadmiernego nacisku na łańcuch; należy pozwolić mu na swobodną pracę, utrzymując lekki docisk poprzez stopę oporową.

Najlepsze rezultaty cięcia osiąga się, gdy prędkość łańcucha nie spada z powodu przeciążenia.

Przy cięciu dłuższych lub cięższych elementów należy przesuwać stopę oporową na niższy poziom, aby stopniowo kontynuować cięcie. Nie należy wyciągać pilarki z cięcia, dopóki łańcuch jest w ruchu.

Na końcu cięcia należy zachować szczególną ostrożność, ponieważ zmiana kierunku siły ciężkości może nastąpić nagle i spowodować obrażenia nóg lub stóp.

KONSERWACJA I PRZECHOWYWANIE PRODUKTU

Uwaga! Przed rozpoczęciem jakiejkołwiek czynności opisanej poniżej należy odłączyć pilarkę od zasilania. Pilarki zasilane sieciowo należy odłączyć od gniazdka, od pilarek zasilanych akumulatorowo należy odłączyć akumulator.

Po każdym użyciu należy dokonać przeglądu stanu pilarki ze szczególnym uwzględnieniem drożności otworów wentylacyjnych.

Należy sprawdzić ułożenie wszystkich elementów pilarki. Ewentualne luźne połączenia śrubowe dokręcić. Sprawdzić napięcie i stan łańcucha. W przypadku stwierdzenia jakichkolwiek uszkodzeń łańcucha lub prowadnicy, elementy te należy wymienić na nowe, wolne od wad. Można stosować (dostępne osobno) – łańcuch YATO YT-821571 oraz prowadnicę YATO YT-821572.

Zabronione jest używanie pilarki z uszkodzonym łańcuchem lub prowadnicą! Zbyt luźny łańcuch może spaść z prowadnicy, co może spowodować obrażenia u osoby obsługującej pilarkę. łańcuch musi być też właściwie naostrzony, ponieważ wymaga to odpowiedniego doświadczenia i narzędzi, zalecane jest, aby ostrzenie przeprowadzić w specjalistycznym serwisie.

Obudowę pilarki należy czyścić miękką suchą szmatką. Obudowę należy wyczyścić z resztek drewna, oleju, smaru oraz innych zanieczyszczeń. Pilarkę należy przechowywać w suchym, zamkniętym pomieszczeniu, odłączoną od sieci elektrycznej.

Pilarkę należy przechowywać w miejscach zacienionych, suchych i wyposażonych w odpowiednią wentylację zapobiegającą kondensacji pary wodnej. Miejsce powinno być niedostępne dla osób postronnych zwłaszcza dzieci. W trakcie przechowywania prowadnica i łańcuch zawsze powinny być zabezpieczone osłoną.

EN

ul. Sołtysowicka 13 - 15

51 - 168 Wrocław

tel.: [phone]

fax: [phone]

e-mail: [e-mail]

ODDZIAŁ WARSZAWSKI

Teren Parkridge Distribution Center Warsaw al. Kasztanowa 160

05 - 831 Młochów k. Nadarzyna,

tel.: [phone]

fax: [phone]

TOYA ROMANIA SA

Soseaua Odai 109-123

Sector 1, Bucuresti

www.yato.ro

offi [e-mail]

tel: [phone]

fax [phone]

Deklarujemy z pełną odpowiedzialnością, że niżej wymienione wyroby:

do których odnosi się niniejsza deklaracja, są zgodne z poniższymi normami:

i spełniają wymagania dyrektyw:

Numer seryjny: dotyczy wszystkich numerów seryjnych produktów wymienionych w deklaracji

Nazwisko i adres osoby upoważnionej do przygotowania dokumentacji technicznej:

TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław

Polska | Poland | Polonia

Wrocław, 2025.07.04

(miejsce i data wystawienia)

V-CE PREZES ZARZADU

JAN SZMIDT

(nazwisko i podpis osoby upoważnionej)

TOYA S.A.

ul. Sołtysowicka 13 - 15

51 - 168 Wrocław

tel.: [phone]

fax: [phone]

e-mail: [e-mail]

ODDZIAŁ WARSZAWSKI

Teren Parkridge Distribution Center Warsaw al. Kasztanowa 160

05 - 831 Młochów k. Nadarzyna,

tel.: [phone]

fax: [phone]

TOYA ROMANIA SA

Soseaua Odai 109-123

Sector 1, Bucuresti

www.yato.ro

offi [e-mail]

tel: [phone]

fax [phone]

Deklarujemy z pełną odpowiedzialnością, że niżej wymienione wyroby:

do których odnosi się niniejsza deklaracja, spełniają wymagania dyrektywy: 2000/14/WE

Zastosowana procedura oceny zgodności: | Conformity assessment procedure: |

Zmierzony poziom mocy akustycznej urządzenia reprezentatywnego:

Gwarantowany poziom mocy akustycznej urządzenia:

inne dyrektywy, których wymagania spełnia urządzenie:

(miejsce i data wystawienia)

V-CE PREZES ZARZADU

JAN SZMIDT

(nazwisko i podpis osoby upoważnionej)
