INSTRUKCJA OBSŁUGI YT-82158 Yato

TOYA S.A. ul. Sołtysowicka 13-15, 51-168 Wrocław, Polska

PL DE RU UA LT LV CZ SK HU RO ES FR IT NL GR

PL DE RU UA LT LV CZ SK HU RO ES FR IT NL GR

PL

1. rękojeść główna
2. rękojeść dodatkowa
3. osłona tarczy
4. tarcza tnąca
5. włącznik
6. blokada włącznika
7. osłona uchylna
8. krócieć odciągu pyłu
9. kółka pomocnicze
10. wąż wodny
11. podstawa
12. prowadnica głębokości cięcia
13. blokada położenia osłony
14. bezpiecznik kabla zasilającego

EN

Przeczytać instrukcję

Używać ochrony słuchu

Stosować ochronę dróg oddechowych

Use the respiration protection

Atemwege schützen!

Druga klasa bezpieczeństwa elektrycznego

Używać gogle ochronne

Ten symbol informuje o zakazie umieszczania zużytego sprzętu elektrycznego i elektronicznego (w tym baterii i akumulatorów) łącznie z innymi odpadami. Zużyty sprzęt powinien być zbierany selektywnie i przekazany do punktu zbierania w celu zapewnienia jego recyklingu i odzysku, aby ograniczać ilość odpadów oraz zmniejszyć stopnień wykorzystania zasobów naturalnych. Niekontrolowane uwalnianie składników niebezpiecznych zawartych w sprzęcie elektrycznym i elektronicznym może stanowić zagrożenie dla zdrowia ludzkiego oraz powodować negatywne zmiany w środowisku naturalnym. Gospodarstwo domowe pełni ważną rolę w przyczynianiu się do ponownego użycia i odzysku, w tym recyklingu zużytego sprzętu. Więcej informacji o właściwych metodach recyklingu można uzyskać u władz lokalnych lub sprzedawcy.

Przecinarka do betonu jest elektronarzędziem zwykłym, II klasy izolacji, przeznaczonym do cięcia betonu w tym zbrojonego betonu oraz podobnych materiałów ceramicznych za pomocą tarcz diamentowych. Cięcie można wykonywać zarówno na sucho jak i na mokro. Prawidłowa, niezawodna i bezpieczna praca narzędzia zależna jest od właściwej eksploatacji, dlatego:

Przed przystąpieniem do pracy z narzędziem należy przeczytać całą instrukcję i zachować ją.

Za szkody powstałe w wyniku nie przestrzegania przepisów bezpieczeństwa i zaleceń niniejszej instrukcji dostawca nie ponosi odpowiedzialności.

WYPOSAŻENIE

W opakowaniu fabrycznym powinny się znajdować:

• przecinarka
• tarcza diamentowa
• kółka pomocniczy
• wężyk wodny
• osłona tylna

DANE TECHNICZNE

Parametr Jednostka miary Wartość
Numer katalogowy YT-82158
Napięcie znamionowe [V~] 220 - 240
Częstotliwość znamionowa [Hz] 50 / 60
Moc znamionowa [W] 2600
Obroty znamionowe [min	· ] 4300
Maks. głębokość cięcia	[mm]	125
Tarcza: śred. zew. x śred. mocowania x grubość maks.	[mm]	355 x 25,4 x 3
Masa [kg] 10
Poziom hałasu
- ciśnienie akustyczne L_pA ± K	[dB(A)]	99,0 ± 3,0
- moc L_wA ± K	[dB(A)]	110,0 ± 3,0
Poziom drgań	[m/s ^2 ]	8,22 ± 1,5
Klasa izolacji		II
Stopień ochrony		IP20
Ciśnienie wody [MPa]	0,1 – 0,5

Deklarowana, całkowita wartość emisji drgań oraz deklarowana wartość emisji hałasu została zmierzona za pomocą standardowej metody badań i może być użyta do porównania jednego narzędzia z drugim. Deklarowana, całkowita wartość emisji drgań oraz deklarowana wartość emisji hałasu może zostać użyta we wstępnej ocenie ekspozycji.

Uwaga! Emisja drgań podczas pracy narzędziem może się różnić od zadeklarowanej wartości, w zależności od sposobu użycia narzędzia. Uwaga! Należy określić środki bezpieczeństwa mające chronić operatora, które są oparte na ocenie narażenia na emisje w rzeczywistych warunkach użytkowania (wliczając w to wszystkie części cyklu pracy, jak na przykład czas kiedy narzędzie jest wyłączone lub pracuje na biegu jałowym oraz czas aktywacji).

OGÓLNE OSTRZEŻENIA DOTYCZĄCE BEZPIECZEŃSTWA ELEKTRONARZĘDZI

Ostrzeżenie! Należy zapoznać się ze wszystkimi ostrzeżeniami bezpieczeństwa, ilustracjami oraz specyfikacjami dostarczonymi z tym elektronarzędziem. Nieprzestrzeganie ich może prowadzić do porażenia elektrycznego, pożaru albo do poważnych urazów.

Zachować wszystkie ostrzeżenia oraz instrukcje do przyszłego odniesienia się.

Pojęcie „elektronarzędzie” użyte w ostrzeżeniach odnosi się do wszystkich narzędzi napędzanych prądem elektrycznym zarówno przewodowych, jak i bezprzewodowych.

Bezpieczeństwo miejsca pracy

Miejsce pracy należy utrzymywać dobrze oświetlone i w czystości. Nieporządek i słabe oświetlenie mogą być przyczynami wypadków.

PL

Nie należy pracować elektronarzędziami w środowisku o zwiększonym ryzyku wybuchu, zawierającym palne ciecze, gazy lub opary. Elektronarzędzia generują iskry, które mogą zapalić pył lub opary.

Nie należy dopuszczać dzieci i osób postronnych do miejsca pracy. Utrata koncentracji może spowodować utratę kontroli.

Bezpieczeństwo elektryczne

Wtyczka przewodu elektrycznego musi pasować do gniazdka sieciowego. Nie wolno modyfikować wtyczki w jakikolwiek sposób. Nie wolno stosować żadnych adapterów wtyczki z uziemionymi elektronarzędziami. Niemodyfikowana wtyczka pasująca do gniazdka zmniejsza ryzyko porażenia prądem elektrycznym.

Unikać kontaktu z uziemionymi powierzchniami takimi jak rury, grzejniki i chłodziarki. Uziemienie ciała zwiększa ryzyko porażenia prądem elektrycznym.

Nie należy narażać elektronarzędzi na kontakt z opadami atmosferycznymi lub wilgocią. Woda i wilgoć, która dostanie się do wnętrza elektronarzędzia zwiększa ryzyko porażenia prądem elektrycznym.

Nie przeciązać kabla zasilającego. Nie używać kabla zasilającego do noszenia, ciągnięcia lub odłączania wtyczki od gniazdka sieciowego. Unikać kontaktu kabla zasilającego z ciepłem, olejami, ostrymi krawędziami i ruchomymi częściami. Uszkodzenie lub splątanie kabla zasilającego zwiększa ryzyko porażenia prądem elektrycznym.

W przypadku pracy poza pomieszczeniami zamkniętymi należy używać przedłużaczy przeznaczonych do pracy poza pomieszczeniami zamkniętymi. Użycie przedłużacza przystosowanego do pracy na zewnątrz pomieszczeń zmniejsza ryzyko porażenia prądem elektrycznym.

W przypadku, gdy używanie elektronarzędzia w środowisku wilgotnym jest nieuniknione, jako ochronę przed napięciem zasilania należy stosować urządzenie różnicowopрядowe (RCD). Zastosowanie RCD zmniejsza ryzyko porażania prądem elektrycznym.

Bezpieczeństwo osobiste

Pozostań czujny, zwracaj uwagę na to, co robisz i zachowuj zdrowy rozsądek podczas pracy elektronarzędziem. Nie używaj elektronarzędzia będąc zmęczonym lub pod wpływem narkotyków alkoholu lub leków. Nawet chwila nieuwagi podczas pracy może prowadzić do poważnych urazów osobistych.

Używaj środków ochrony osobistej. Zawsze zakładaj ochronę wzroku. Stosowanie środków ochrony osobistej, takich jak maski przeciwpyłowe, przeciwpoślizgowe obuwie ochronne, kaski i ochronniki słuchu zmniejszają ryzyko poważnych urazów osobistych.

Zapobiegaj przypadkowemu uruchomieniu. Upewnij się, że włącznik elektryczny jest w pozycji „wyłączony” przed podłączeniem do zasilania i/lub akumulatora, podniesieniem lub przenoszeniem elektronarzędzia. Przenoszenie elektronarzędzia z palcem na włączniku lub zasilenie elektronarzędzia, gdy włącznik jest w pozycji „włączony” może prowadzić do poważnych urazów.

Przed włączeniem elektronarzędzia usuń wszelkie klucze i inne narzędzia, które zostały użyte do jego regulacji. Klucz pozostawiony na obracających się elementach narzędzia może prowadzić do poważnych urazów.

Nie sięgaj i nie wychylaj się zbyt daleko. Utrzymuj odpowiednią postawę oraz równowagę przez cały czas. Pozwoli to na łatwiejsze zapanowanie nad elektronarzędziem w przypadku niespodziewanych sytuacji podczas pracy.

Ubieraj się odpowiednio. Nie zakładaj luźniej odzieży lub biżuterii. Utrzymuj włosy oraz odzież z dala od ruchomych części elektronarzędzia. Luźna odzież, biżuteria lub długie włosy mogą zostać pochwycone przez ruchome części.

Jeżeli urządzenia są przystosowane do podłączenia odciągu pyłu lub gromadzenia pyłu, upewnij się, że zostały one podłączone i użyte prawidłowo. Użycie odciągu pyłu zmniejsza ryzyko zagrożeń związanych z pyłami.

Nie pozwól, aby doświadczenie nabyte z częstego użycia narzędzia spowodowały beztroskę i ignorowanie zasad bezpieczeństwa. Beztroskie działanie może spowodować poważne urazy w ułamku sekundy.

Użytkowanie i troska o elektronarzędzie

Nie przeciążaj elektronarzędzia. Używaj elektronarzędzia właściwego do wybranego zastosowania. Właściwe elektronarzędzie zapewni lepszą i bezpieczniejszą pracę jeżeli zostanie użyte do zaprojektowanego obciążenia.

Nie używaj elektronarzędzia, jeśli włącznik elektryczny nie umożliwia włączenia i wyłączenia. Narzędzie, które nie daje się kontrolować za pomocą włącznika sieciowego jest niebezpieczne i należy je oddać do naprawy.

Odlącz wtyczkę od gniazdka zasilającego i/lub zdemontuj akumulator, jeżeli jest odłączalny od elektronarzędzia przed regulacją, wymianą akcesoriów lub przechowywaniem narzędzia. Takie środki zapobiegawcze pozwolą na uniknięcie przypadkowego włączenia elektronarzędzia.

Przechowuj narzędzie w miejscu niedostępnym dla dzieci, nie pozwól osobom nieznającym obsługi elektronarzędzia lub tych instrukcji posługiwać się elektronarzędziem. Elektronarzędzia są niebezpieczne w rękach nieprzeszkolonych użytkowników.

Konserwuj elektronarzędzia oraz akcesoria. Sprawdzaj narzędzie pod kątem niedopasowań lub zacięć ruchomych części, uszkodzeń części oraz jakichkolwiek innych warunków, które mogą wpłynąć na działanie elektronarzędzia. Uszkodzenia należy naprawić przed użyciem elektronarzędzia. Wiele wypadków jest spowodowanych przez niewłaściwe konserwowane narzędzia.

Narzędzia tnące należy utrzymywać czyste i naostrzone. Właściwie konserwowane narzędzia tnące z ostrymi krawędziami jest mniej skłonne do zakleszczania i jest łatwiej kontrolować je podczas pracy.

Stosuj elektronarzędzia, akcesoria oraz narzędzia wstawiane itd. zgodnie z niniejszymi instrukcjami, biorąc pod uwagę rodzaj i warunki pracy. Stosowanie narzędzi do innej pracy niż zostały zaprojektowane, może spowodować powstanie niebezpiecznej sytuacji.

PL

Rękojeści oraz powierzchnie do chwytania utrzymuj suche, czyste oraz wolne od oleju i smaru. Śliskie rękojeści i powierzchnie do chwytania nie pozwalają na bezpieczną obsługę oraz kontrolowanie narzędzia w niebezpiecznych sytuacjach.

Naprawy

Naprawiaj elektronarzędzie tylko w uprawnionych do tego zakładach, używających tylko oryginalnych części zamiennych. Zapewni to właściwe bezpieczeństwo pracy elektronarzędzia.

INSTRUKCJE BEZPIECZEŃSTWA DLA PRZECINAREK

Ostrzeżenia dotyczące bezpieczeństwa przecinarek

Osłona dostarczona z narzędziem musi być bezpiecznie zamontowana do narzędzia i ustawiona w pozycji zapewniającej maksymalne bezpieczeństwo tak, aby jak najmniejsza część tarczy była wystawiona w kierunku operatora. Ustaw siebie oraz osoby postronne z dala od płaszczyzny obracającej się tarczy. Osłona pomoże chronić operatora przed fragmentami pękniętej tarczy oraz przypadkowym kontaktem z tarczą.

Używaj tylko diamentowych tarcz tnących w przecinarce. Tylko dlatego, że akcesorium da się zamontować w elektronarzę-dziu, nie sprawia, że zostanie zachowane bezpieczeństwo działania.

Prędkość znamionowa akcesorium musi być przynajmniej równa maksymalnej prędkości znamionowej oznaczonej na elektronarzędziu. Akcesoria poruszające się szybciej niż ich prędkość znamionowa mogą pęknąć i rozpaść się.

Tarcze muszą być używane tylko do zalecanych zastosowań. Na przykład: nie szlifować powierzchnią boczną dysków przeznaczonych do cięcia. Ściernice tnące są przeznczone do ścierania krawędziowego, siły boczne przyłożone do tych tarcz mogą spowodować ich rozpadniecie.

Zawsze używaj nieuszkodzonych kołnierzy mocujących, które są właściwego rozmiaru w stosunku do wybranej tarczy. Odpowiednie kołnierze mocujące wzmacniają tarczę i zmniejszają możliwość jej rozpadnięcia.

Średnica zewnętrzna oraz grubość akcesorium muszą się zawierać w znamionowym zakresie możliwości elektronarzędzia. Akcesoria o niewłaściwych wymiarach nie mogą być właściwie chronione lub kontrolowane.

Rozmiar otworu mocującego tarcz oraz kołnierzy musi pasować do rozmiaru wrzeciona elektronarzędzia. Tarczom oraz kołnierzom, których rozmiar otworu mocującego nie odpowiada rozmiarowi wrzeciona narzędzia, zabraknie równowagi, po uruchomieniu wpadną w wibracje i może to spowodować utratę kontroli nad narzędziem.

Nie stosować uszkodzonych tarcz. Przed każdym użyciem zbadać stan tarcz pod kątem obecności odprysków i pęknięć. W przypadku upuszczenia tarczy, należy sprawdzić je pod kątem uszkodzeń albo zamontować nieuszkodzoną tarczę.

Po oględzinach i zainstalowaniu tarczy należy ustawić siebie oraz osoby postronne poza płaszczyzną obrotu tarczy, następnie uruchomić elektronarzędzie na jedną minutę przy maksymalnej prędkości obrotowej bez obciążenia. Podczas testu uszkodzone tarcze zwykle się rozpadną.

Stosować środki ochrony osobistej. W zależności od zastosowania stosować osłony twarzy, gogle lub okulary ochronne. Jeżeli jest właściwe, stosować maski przeciwpyłowe, ochronę słuchu, rękawice oraz fartuchy zdolne zatrzymać niewielkie części ściernicy lub odłamków powstających podczas pracy. Ochrona oczu musi być zdolna do zatrzymania lecaçych odłamków powstających podczas różnych działań. Maska przeciwpyłowa musi być zdolna do filtracji cząstek powstającego podczas pracy. Przedłużona ekspozycja na hałas może skutkować utratą słuchu.

Zachować bezpieczny dystans pomiędzy osobami postronnymi, a miejscem pracy. Ktokolwiek wchodzący w miejsce pracy musi stosować środki ochrony osobistej. Odłamki powstające podczas pracy lub odłamki uszkodzonych akcesoriów mogą wylecieć poza najbliższe otoczenie miejsca pracy.

Trzymaj narzędzie tylko za izolowane chwyty, podczas pracy gdzie akcesorium tnące może wejść w kontakt z ukrytym przewodem lub kablem zasilającym narzędzie. Akcesorium tnące w kontakcie z przewodem pod napięciem może spowodować, że metalowe części narzędzia znajda się pod napięciem i spowodują porażenie operatora prądem elektrycznym.

Układaj przewód z dala od wirującego akcesorium. Jeżeli stracisz kontrolę, przewód może zostać przecięty lub wciągnięty, a twoja ręka lub ramię może zostać pociągnięte w kierunku wirującej tarczy.

Nigdy nie odkładaj elektronarzędzia przed tym, jak akcesorium zatrzyma się całkowicie. Wirujące akcesorium może pochwycić powierzchnię i pociągnąć elektronarzędzie pozbawiając cię kontroli nad nim.

Nigdy nie uruchamiaj elektronarzędzia podczas gdy trzymasz je na swoim boku. Przypadkowy kontakt z wirującym akcesorium może chwycić twoją odzież pociągając akcesorium w kierunku twojego ciała.

Regularnie czyść otwory wentylacyjne elektronarzędzia. Wentylator silnika może wciągnąć pył do wnętrza obudowy, nadmierne nagromadzenie sproszkowanego metalu może spowodować zagrożenie porażeniem elektrycznym.

Nie pracować elektronarzędziem w pobliżu materiałów łatwopalnych. Nie pracować elektronarzędziem jeżeli zostało umieszczone na palnym podłożu, na przykład drewnianym. Iskry mogą zapalić takie materiały.

Ostrzeżenia związane z odbiciem w kierunku operatora

Odbicie w kierunku operatora jest nagłą reakcją na zablokowaną lub zaciśniętą obracającą się tarczę. Zablokowanie lub zaciśnięcie powoduje gwałtowne zablokowanie obracającej się tarczy, co skutkuje tym, że pozbawiona kontroli głowica tnąca zostaje pchnięta w górę, w kierunku operatora.

Na przykład, jeżeli tarcza ścierna jest zablokowana lub zaciśnięty w obrabianym materiale, krawędź tarczy, która wchodzi do punktu zaciśnięcia może się zagłębić w powierzchni materiału powodując, że tarcza wydostanie się lub zostanie wyrzucona.

PL

Tarcza może także wydostać się w kierunku do lub od operatora, w zależności od kierunku ruchu ściernicy w miejscu zaciśnięcia. Tarcze ścierne mogą także pęknąć w tych warunkach.

Odbicie w kierunku operatora jest wynikiem niewłaściwego użycia elektronarzędzia i/ lub niepoprawnych procedur operacyjnych lub warunków i może być uniknięte przy zachowaniu właściwych środków zaradczych jak podane poniżej.

Stosować pewny chwyt elektronarzędzia oraz odpowiednią pozycję ciała i ramion, które pozwolą oprzeć się siłom odbicia. Operator jest w stanie kontrolować obrót lub odbicie narzędzia, jeżeli zastosuje odpowiednie środki ostrożności.

Nigdy nie umieszczaj swoich dłoni w pobliżu wirującego akcesorium. Akcesorium może odbić w stronę twoich dłoni.

Nigdy nie umieszczaj swojego ciała w linii obracającej się tarczy. Jeżeli zdarzy się odbicie, skieruje głowicę tnącą w kierunku operatora.

Zachowaj szczególna ostrożność podczas obróbki rogów, ostrych krawędzi itp. Unikaj podbijania i zacinania akcesorium. Naroźniki, ostre krawędzie lub podbijanie mają tendencję do zacinania wirującego akcesorium w obrabianym materiale i powodują utratę kontroli lub odbicie w stronę operatora.

Nigdy nie montuj pił łańcuchowych, pił do drewna, diamentowych tarcz segmentowych z odstępem krawędziowym większym niż 10 mm lub pił tarczowych. Takie ostrza stwarzają częste odbicia oraz utraty kontroli.

Nigdy nie „zacinaj” tarczy lub nie stosuj nadmiernego nacisku. Nie podejmuj prób zwiększenia głębokości cięcia. Nadmierne przeciążanie zwiększa obciążenie oraz podatność na skręcenia lub zakleszczenia tarczy w rzazie oraz zwiększa prawdopodobieństwo odbicia lub rozpadnięcia się tarczy.

Jeżeli tarcza jest pochwytywana lub przerywasz cięcie z jakiegokolwiek powodu, wyłącz elektronarzędzie i przytrzymaj głowicę tnącą w bezruchu do czasu pełnego zatrzymania tarczy. Nigdy nie próbuj wyprowadzić tarczy tnącej z rzazu jeżeli tarcza pozostaje w ruchu w przeciwnym wypadku może dojść do odbicia. Zbadaj i podejmij właściwe działania, aby wyeliminować przyczynę pochwytywania.

Nie wznawiaj cięcia w obrabianym materiale. Pozwól tarczy osiągnąć pełną prędkość i ostrożnie wprowadź ją ponownie w rzaz. Tarcza może zostać pochwycona, wyrzucona lub odbita jeżeli elektronarzędzie jest uruchamiane ponownie w obrabianym materiale.

Podpieraj każdy ponadwymiarowy obrabiany materiał, aby zminimalizować ryzyko ściśnięcia lub odbicia tarczy. Duże materiały obrabiane wykazują tendencję do uginania się pod własnym ciężarem. Podpórki muszą być umieszczone pod materiałem obrabianym w pobliżu linii cięcia oraz w pobliżu krawędzi materiału, po obu stronach tarczy tnącej.

Zachowaj szczególną ostrożność podczas cięcia wgłebnego w ścianach lub innych „ślepych” obszarach. Wystająca tarcza może przeciąć rury gazowe lub wodne, przewody elektryczne lub obiekty, które mogą spowodować odbicie.

Nigdy nie tnij górną ćwiartką tarczy tnącej, zwłaszcza nie zaczynaj w ten sposób cięcia. Cięcie tym obszarem może łatwo spowodować odbicie narzędzia w kierunku operatora.

Podczas przecinania tworzyw sztucznych nie dopuść do ich stopienia. Stopione tworzywa sztuczne przywra do tarczy tnącej co może doprowadzić do odbicia narzędzia w stronę operatora.

Ostrzeżenia związane z tarczami tnącymi

Stosować tylko tarcze przystosowane do pracy z narzędziem ręcznym, tarcze do których narzędzie nie zostało zaprojektowane nie mogą być właściwie osłanianie i nie są bezpieczne. Nie stosować tarcz przystosowanych tylko do narzędzi stacjonarnych. Takie tarcze mają słabszą konstrukcję, ponieważ tarcza podczas cięcia narzędziami stacjonarnymi jest mniej narażone na wychylenie boczne. Zastosowanie tarczy przeznaczonej do narzędzi stacjonarnych w przecinarce ręcznej może skutkować jej rozpadnięciem się w trakcie pracy co może być przyczyną poważnych obrażeń.

Osłona musi być bezpieczne przymocowana do narzędzia i ustawiona w pozycji zapewniającej maksimum bezpieczeństwa tak, aby jak najmniejszy obszar tarczy był odsłonięty w kierunku operatora lub narzędzia. Osłona pomaga ochronić operatora oraz narzędzie przed połamanymi fragmentami tarczy oraz zapobiega przypadkowemu zetknięciu się z tarczą.

Przed każdym użyciem należy dokonać szczegółowej inspekcji tarczy przeznaczonej do cięcia. Należy sprawdzić czy tarcza nie nosi śladów jakichkolwiek uszkodzeń. Szczególną uwagę należy zwrócić na krawędź tnącą. Jeżeli zostaną zauważone jakiekolwiek uszkodzenia, np. w postaci, pęknięć, rozwarstwień, ubytków. Sprawdzić kształt tarczy czy nie jest wygięta, czy nie wykazuje zakłóceń w równowadze, np. nie obraca się równomiernie. Jeżeli zostaną wykryte jakiekolwiek nieprawidłowości dotyczące tarczy, nie należy takiej tarczy stosować w produkcie

Zaleca się aby stosować w produkcie tarcze diamentowe zgodne z normą EN 13236.

Jeżeli tarcza ma określony kierunek obrotów należy zamontować w taki sposób, aby kierunek określony na tarczy zgodzał się z kierunkiem obrotów wrzeciona.

Przed zamontowaniem należy dokonać inspekcji akustycznej tarczy. Trzymając tarczę w powietrzu, delikatnie uderzyć ją kawałkiem drewna. Jeżeli nie będzie słyszalny dźwięczny odgłos oznacza to uszkodzoną tarczę i nie należy jej używać.

Nie przeciązać tarczy tnącej, nie stosować zbyt dużego docisku podczas cięcia. Nie ciąć pod kątem, przecinarka została zaprojektowana tylko do takiej pracy gdzie tarcza wiruje w płaszczyźnie pionowej. Cięcie należy przeprowadzać tylko w linii prostej, przecinarka nie została zaprojektowana do cięcia po łuku. W przypadku nie zastosowania się do powyższych zaleceń tarcza może ulec zniszczeniu w trakcie pracy, a jej odłamki mogą być przyczyną poważnych obrażeń.

Tarcza musi być stosowana zgodnie z przeznaczeniem. Na przykład: nie szlifować tarczą przeznaczoną do cięcia. Tarcze do cięcia są przeznaczone do obciążenia obwodowego, siły boczne przyłożone do takiej tarczy mogą spowodować jej rozpadnięcie. Nie stosować tarcz przeznaczonych do cięcia na mokro do cięcia suchego. Nie stosować chłodzenia wodnego do tarcz przeznaczonych do cięcia tylko na sucho. Nie stosować do chłodzenia innych płynów niż woda. Jeżeli rodzaj zastosowanej tarczy

PL

pozwala na chłodzenie wodne należy zawsze je stosować. Pozwoli to zmniejszyć ilość pyłu powstającą w trakcie pracy, a także wydłuży żywotność tarczy.

Tarcza diamentowa przeznaczona do cięcia na sucho nie wymaga chłodzenia wodnego, ale jej przeciążenie doprowadzi do jej przedwczesnego zużycia i może być przyczyną jej uszkodzenia co może skutkować obrażeniami. Zaleca się co każde 30 – 60 sekund wyprowadzać tarczę z cięcia i pozwolić jej wirować przez ok. 10 sekund. Pozwoli to schłodzić tarczę.

Nigdy nie ciąć azbestu lub materiałów zawierających azbest. Pył powstający w trakcie cięcia azbestu jest szczególnie niebezpieczny dla zdrowia i został zaliczony do czynników kancerogennych.

Zawsze stosować nieuszkodzone kołnierze mocujące, które są we właściwym rozmiarze, dostosowanym do tarczy tnącej. Właściwe kołnierze mocujące tarczę ścierną zmniejszają możliwość uszkodzenia tarczy tnącej.

Jeżeli tarcza została wyposażona w przekładki należy ich użyć podczas montażu tarczy. grubość przekładek nie może przekraczać 0,5 mm.

Nie stosować zużytych tarcz z większych narzędzi. Tarcza o większej średnicy nie jest przystosowana do większej prędkości obrotowej mniejszych narzędzi i może pęknąć.

Ciecie zawsze należy przeprowadzać uprzednio rozpędziwszy tarczę do obrotów znamionowych. Nie zmieniać prędkości tarczy podczas cięcia. Zachować szczególną uwagę podczas wznawiania cięcia. Należy najpierw rozpędzić tarczę do obrotów znamionowych, a dopiero wtedy ostrożnie wprowadzić tarczę do szczeliny cięcia.

Jeżeli tarcza ulegnie zakleszczeniu w ciętym materiale, natychmiast należy wyłączyć narzędzie i przytrzymać je w bezruchu do momentu całkowitego zatrzymania tarczy. Nigdy nie należy podejmować prób uwolnienia tarczy w ruchu. Takie działanie może być przyczyną odbicia w stronę operatora. Przed wznowieniem pracy należy podjąć działania w celu wyeliminowania przyczyny zakleszczenia.

Zawsze należy mocować przecinany element. Mocowanie można dokonać za pomocą ścisków, imadeł lub podobnych urządzeń zapewniających mocne i pewne zamocowanie przecinanego elementu. Jeżeli przecinany element zostanie podparty, należy podeprzeć go w taki sposób, aby przemieszczające się w trakcie cięcia fragmenty przecinanego elementu nie spowodowały zakleszczenia tarczy. Podpory należy umieścić przy krawędzi przecinanego elementu, a także w pobliżu linii cięcia, po obu jej stronach (XVIII). Jeżeli odcinany element jest zbyt mały, aby go podeprzeć należy ustawić podpory w sposób ukazany na ilustracji (XIX).

OBSŁUGA NARZĘDZIA

Przygotowanie do pracy

Ostrzeżenie! Wszystkie czynności związane z montażem i demontażem oraz regulacją narzędzia należy przeprowadzić przy wyłączonym napięciu zasilającym. Upewnij się, że wtyczka przewodu zasilającego została odłączona od gniazdka sieciowego.

Przed rozpoczęciem pracy należy zamontować tarczę lub sprawdzić poprawność jej montażu. Palcem nacisnąć i przytrzymać przycisk blokady wrzeciona, a kluczem obracać powoli wrzeciono do momentu zablokowania jego obrotu (II). Nie zwalniać naci-sku na przycisk blokady. Przy zablokowanym wrzecionie odkręcić, zgodnie z ruchem wskazówek zegara, śrubę mocującą oraz zdemontować zewnętrzny kołnierz mocujący tarczę. Tarczę nałożyć na wrzeciono i wewnętrzny kołnierz mocujący (III). Następnie zamontować zewnętrzny kołnierz mocujący i przy zablokowanym wrzecionie dokręcić, przeciwnie do ruchu wskazówek zegara, śrubę mocującą (IV).

Jeżeli cięcie będzie odbywało się „na mokro” należy podłączyć wężyk do zaworu fabrycznie podłączonego już do narzędzia. Zawór można ustawić w dwóch pozycjach (V). Jeżeli pokrętło znajduje się prostopadle do węża oznacza to zamknięty zawór, a jeżeli pokrętło znajduj się w jednej linii z wężem oznacza to otwarty zawór.

Drugi koniec węża jest wyposażony w elastyczny adapter pozwalający na podłączenie węża do źródła wody.

Uwaga! Zaleca się ciąć zawsze z chłodzeniem wodnym o ile pozwalają na to zastosowana tarcza tnąca oraz rodzaj ciętego materiału. Zastosowanie wody chłodzi tarczę co zmniejsza ryzyko jej przegrzania i wydłuża żywotność. Ponadto zastosowanie wody zmniejsza zapylenie w miejscu pracy. Zabronione jest stosowanie innych płynów niż czystej wody.

Narzędzie fabrycznie jest wyposażone w podstawę która umożliwia łatwe ustawienie głębokości cięcia, jednak zamiast podstawy można zamontować kółka pomocnicze, które ułatwiają prostopadłe prowadzenie tarczy względem przecinanego materiału. Podstawę należy zdemontować odkręcając całkowicie nakrętkę prowadnicy do ustawiania głębokości cięcia oraz odkręcając całkowicie obie śruby zawiasu podstawy (VI).

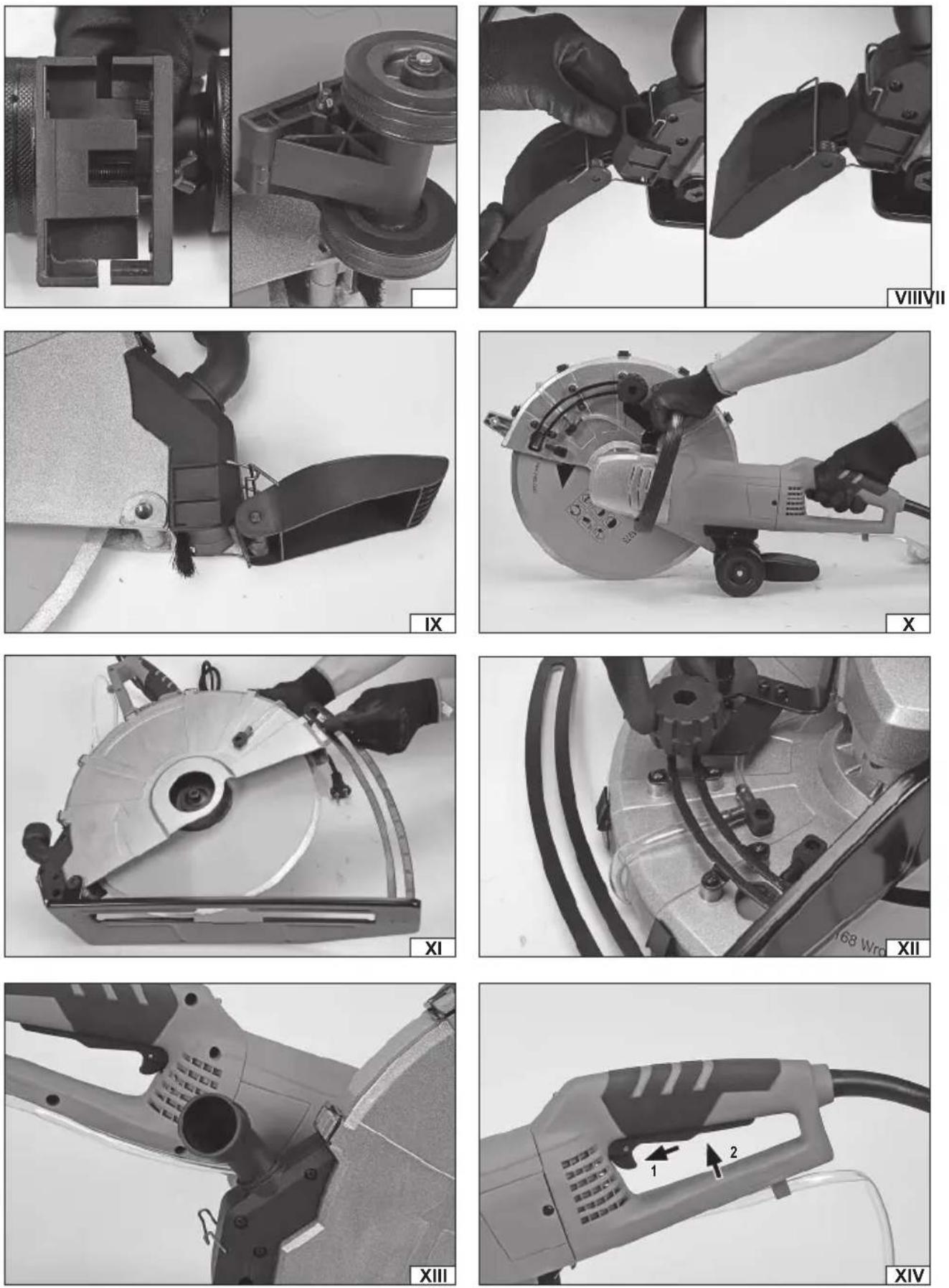

Kółka pomocnicze wsunąć w widelki w obudowie narzędzia, a następnie zamocować je za pomocą nakrętki (VII).

Na krawędzi osłony tarczy należy zamontować dodatkowa osłone odchylaną, która chroni przed wyrzutem pyłu oraz fragmentów obrabianego materiału w stronę operatora. Osłone należy nasunąć na uchwyt przy krawędzi osłony tarczy tak, aby zatrzaski utrzymały ją na miejscu (VIII). Odchylana część osłony powinna się swobodnie poruszać tak, aby sprężyna dociskała ją do podłoża podczas cięcia (X). Istnieje możliwość zablokowania ruchomej części osłony w górnej pozycji. Należy tego dokonać zaczepiając druciane blokady o siebie (IX).

W przypadku cięcia z zamontowaną stopą, głębokość cięcia należy ustawić luzując nakrętkę prowadnicy, oddychając stopę, a następnie blokując ją w wybranej pozycji przez dokręcenie nakrętki (XI). Na prowadnicy została naniesiona skala ułatwiająca ustawienie głębokości cięcia.

PL

W zależności od sposobu montażu i wykonywanego cięcia należy ustawić osłonę tarczy tnącej tak, aby maksymalnie chroniła operatora. Poluzować pokrętło blokady osłony (XII), obrócić osłonę, a następnie zablokować jej położenie dokręcając pokrętło osłony. Osłonę można obrócić o około 80 stopni. Zawsze należy ją obracać w taki sposób, aby jak największa część osłony była zwrócona w stronę operatora.

Osłona tarczy jest wyposażona w króciec umożliwiający podłączenie narzędzia do instalacji odciągu pyłu np. do odkurzacza przemysłowego. Należy zdemontować osłone króćca (XIII), a następnie podłączyć narzędzie do instalacji odciągu pyłu za pomocą elastycznego przewodu (węża). Ewentualny adapter złącza nie znajduje się na wyposażeniu narzędzia.

Uwaga! W przypadku cięcia na mokro instalacja odciągu pyłu powinna być dostosowana do pracy na mokro.

Odciąg pyłu należy stosować za każdym razem, zmniejszy on ilość pyłu powstającego w tracie pracy, co podnosi bezpieczeństwo pracy.

Przed podłączeniem narzędzia do zasilania należy przeprowadzić test włącznika. Włącznik jest wyposażony w blokadę zapobiegającą przypadkowemu wciśnięciu włącznika w trakcie pracy. Należy chwycić rękojeść, pchnąć bokiem palca wskazującego blokadę, przytrzymać ją w tej pozycji, a następnie wcisnąć włącznik (XIV). Zwołnić nacisk na włącznik i blokadę. Poprawnie działający włącznik powinien samoczynnie wrócić do pozycji wyłączony. Włącznik nie posiada możliwości zablokowania go w pozycji włączony.

Podłączanie do zasilania

Ostrzeżenie! Przed każdym uruchomieniem należy sprawdzić stan kabla zasilającego. Jeżeli zostaną wykryty jakiekolwiek uszkodzenia nie należy takiego kabla podłączać do zasilania. Uszkodzony kabel należy wymienić, wymiany należy dokonać w uprawnionym do tego zakładzie. Kabel zasilający musi być wyposażony w bezpiecznik różnicowo-prądowy. Zabroniona jest praca narzędziem z uszkodzonym kablem zasilającym. Zabroniona jest samodzielna wymiana kabla zasilającego.

Kabel zasilający narzędzia jest wyposażony w bezpiecznik różnicowo-prądowy. Bezpiecznik posiada kontrolkę świetlną oraz dwa przyciski opisane: TEST oraz RESET. Przy każdorazowym podłączeniu wtyczki kabla zasilającego narzędzie należy przetestować działanie bezpiecznika. W tym celu należy nacisnąć przycisk TEST, zaświeci się kontrolka oznaczona ON. Bezpiecznik prze- wie dostarczanie energii elektrycznej do narzędzia. Następnie nacisnąć przycisk RESET, aby przywróći zasilanie narzędzia.

W przypadku wykorzystania przedłużaczy, przekrój żył każdego przedłużacza nie może być mniejszy niż 4 mm ^2 , a suma długości kabli przedłużających nie może być większa niż 30 m. W przypadku użycia przedłużacza na bębnie, należy go całkowicie rozwinąć przed rozpoczęciem pracy.

Praca przecinarką

Przed rozpoczęciem cięcia należy zaznaczyć na przecinanym materiale linię cięcia. Przecinarka może ciąć tylko w linii prostej, prostopadle do powierzchni po której będzie prowadzone narzędzie.

Zastosować środki ochrony osobistej zależne od warunków pracy. Zawsze jednak należy mieć założone gogle ochronne, obuwie ochronne z antypoślizgową podeszwą, stój ochronny z długimi rękawami i nogawkami. Ochronę słuchu oraz dróg oddechowych. W razie potrzeby zastosować kask ochronny.

Wykonać wszystkie czynności przygotowawcze.

Ostrzeżenie! Podczas cięcia na mokro upewnić się, że woda nie będzie miała kontaktu z elementami pod napięciem. W szczególności woda nie może dostać się do otworów wentylacyjnych czy znaleźć się na rękojeściach. Zwrócić uwagę, aby woda nie spływała po kablu zasilającym w kierunku gniazdka elektrycznego. Kontakt wody z elementami pod napięciem może spowodować porażenie prądem elektrycznym.

Chwycić pilarkę oburącz za uchwyt główny i dodatkowy (X). Upewnić się, że tarcza tnąca nie styka się z żadnym przedmiotem.

Uruchomić pilarkę naciskając włącznik.

Po wciśnięciu włącznika należy pozwolić tarczy tnącej osiągnąć znamionowe obroty i dopiero rozpocząć cięcie. Zabronione jest przykładanie tarczy do materiału i dopiero uruchamianie narzędzia. Może to spowodować zablokowanie tarczy, jej uszkodzenie, bądź uszkodzenie materiału. Może to prowadzić do powstania poważnych obrażeń.

W przypadku wznawiania cięcia, należy pozwolić tarczy osiągnąć znamionowe obroty, a następnie wprowadzić ją do szczeliny cięcia.

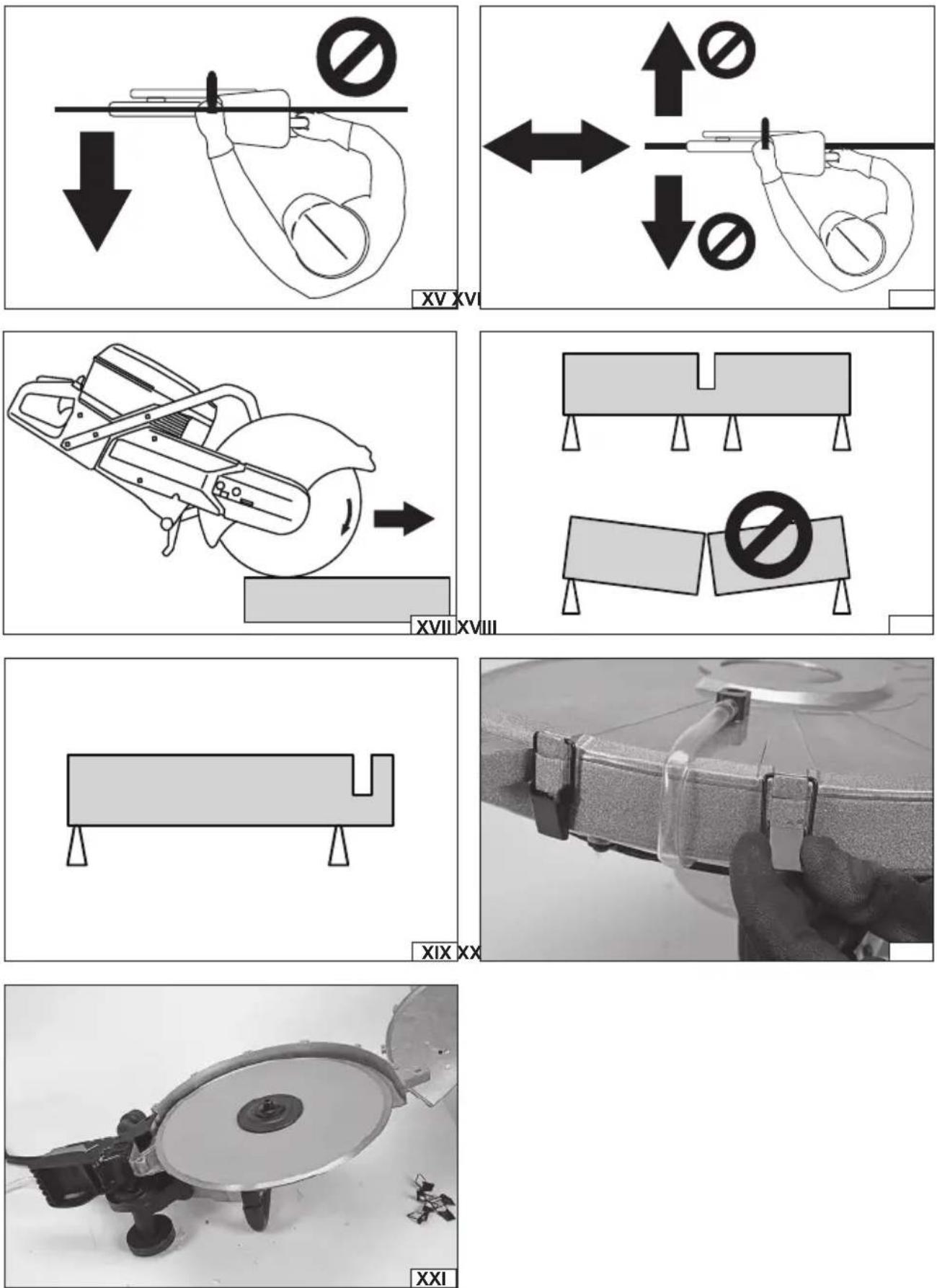

Podczas przecinania tarczę należy opuszczać płynnym ruchem, unikając nadmiernego nacisku. Nacisk jaki należy wywierać na narzędzie nie powinien być większy niż, ten który wystarcza do cięcia materiału. Należy unikać uderzania tarczą w cięty materiał.

W płaszczyźnie obrotu tarczy tnącej nie powinny znajdować się żadne części ciała (XV). Pozwoli to zmniejszyć ryzyko obrażeń w przypadku rozpadnięcia się tarczy w trakcie pracy.

Tarczę należy prowadzić w prostej linii przesuwając ją do przodu i do tyłu (XVI). Nie odchylac tarczy od płaszczyzny jej obrotu

PL

podczas cięcia. Tarcze do cięcia nie są przystosowane do przenoszenia obciążeń bocznych i mogą się rozpaść w trakcie pracy. Stwarza to ryzyko odniesienia poważnych obrażeń.

Nie wywierać zbytniego nacisku na tarczę. Nacisk na tarczę powinien pozwalać na efektywną pracę krawędzią tnącą.

Nie sięgać za daleko, pozycja ciała w trakcie pracy powinna zawsze pozwalać na zapanowanie nad narzędziem, również w przypadku nieoczekiwanego ruchu narzędzia. Przykładając wirującą tarczę do materiału należy przygotować się na szarpnięcie w kierunku przodu narzędzia jaki wywoła zetknięcie się krawędzi tarczy z przecinanym materiałem (XVII).

Nie pochylac się nad produktem w trakcie pracy, szczególnie jeżeli osłona została ustawiona w takiej pozycji, że nie chroni górnej części tarczy.

Zawsze, kiedy będzie to możliwe należy stosować chłodzenie wodne podczas ciecia. Ciśnienie wody w instalacji doprowadzającej wodę do produktu musi zawierać się w przedziale określonym w tabeli z danymi technicznymi. Instalacja wodna musi być wyposażona w osobny zawór umożliwiający odcięcie dopływu wody do produktu.

Jeżeli z produktu nie wydobywa się woda lub wydobywa się z innego miejsca niż wnętrze osłony tarczy tnącej oznacza to nieprawidłowe działanie i należy zatrzymać pracę produktu, a następnie sprawdzić drożność i szczelność instalacji wodnej.

Jeżeli w trakcie pracy chłodzenie wodne nie jest wykorzystywane należy zabezpieczyć wąż i przyłącze tak, aby nie miało kontaktu z tarczą oraz nie przeszkadzało w operowaniu produktem podczas pracy.

Przecinane elementy zawsze należy właściwie zamocować tak, aby zapobiec ich nieoczekiwanemu przemieszczeniu się podczas cięcia. Należy zapoznać się z informacjami z punktu „Ostrzeżenia związane z tarczami tnącymi”.

Rury należy ciąć, prowadząc tarczę po obwodzie, a nie przez przekrój rury.

Rury podczas cięcia należy zabezpieczyć klinami. Upewnić się co do podłoża, na którym spoczywa rura czy nie ulegnie rozkru- szeniu w trakcie pracy.

W przypadku tarcz diamentowych mogą one ulec stępieniu podczas pracy. Jeżeli praca tarczą staje się mniej wydajna należy tarczę naostrzyć. W tym celu należy przeciąć materiał ścierny np. piaskowiec, asfalt lub gazobeton.

Należy zachować szczególną ostrożność podczas kończenia przecinania. Tarcza tnąca traci podparcie w przecinanym materiale co może skutkować szarpnięciem lub odbiciem w kierunku operatora. Należy zmniejszyć nacisk na tarczę podczas kończenia przecinania.

Jeżeli podczas przecinania korzystano z chłodzenia wodnego należy osuszyć tarczę i wnętrze osłony tarczy. Po zakończeniu cięcia należy uruchomić tarczę na pełnych obrotach przez ok. 30 sekund, pęd powietrza osuszy tarczę oraz wnętrze osłony tarczy.

Po zakończonym cięciu należy narzędzie przytrzymać w bezruchu, zwolnić nacisk na włącznik i zaczekać do całkowitego zatrzymania wirowania tarczy. Unieść głowicę tnącą. Odłączyć wtyczkę przewodu zasilającego od gniazdka sieciowego i przystąpić do czynności konserwacyjnych.

KONSERWACJA, MAGAZYNOWANIE | TRANSPORT

UWAGA! Przed przystąpieniem do regulacji, obsługi technicznej lub konserwacji wyciągnij wtyczkę narzędzia z gniazdka sieci elektrycznej. Po zakończonej pracy należy sprawdzić stan techniczny elektronarzędzia poprzez oględziny zewnętrzne i ocenę: korpusu i rękojeści, przewodu elektrycznego, wtyczki, działania włącznika elektrycznego, drożności szczelin wentylacyjnych, iskrzenia szczotek, głośności pracy łożysk i przekładni, rozruchu i równomierności pracy. W okresie gwarancji użytkownik nie może domontować elektronarzędzi, ani wymieniać żadnych podzespołów lub części składowych, gdyż powoduje to utratę praw gwarancyjnych. Wszelkie nieprawidłowości obserwowane przy przeglądzie lub w czasie pracy, są sygnałem do przeprowadzenia naprawy w punkcie serwisowym. Po zakończeniu pracy, obudowę, szczeliny wentylacyjne, przełączniki, rękojeść dodatkową i osłony należy oczyścić np. strumieniem powietrza o ciśnieniu nie większym niż 0,3 MPa, pędzlem lub suchą szmatką bez użycia środków chemicznych i płynów czyszczących. Narzędzia i uchwyty oczyścić suchą czystą szmatą.

Produkt należy przechowywać dokładnie oczyszczony i wysuszony. Produkt przechowywać w zamkniętych pomieszczeniach. Chronić przed dostępem osób postronnych. W miejscu przechowywania należy zapewnić właściwą wentylację zapobiegającą kondensacji pary wodnej. Miejsce przechowywania powinno chronić produkt przed wpływem warunków atmosferycznych.

Produkt transportować w opakowaniach jednostkowych lub innych twardych opakowaniach, zapewniających ochronę przed wstrząsami. W trakcie transportu chronić produkt przed wilgocią.

Przy każdej wymianie tarczy lub częściej, zwłaszcza jeżeli zostaną zaobserwowane takie objawy podczas pracy bez obciążenia, jak wydobywające się wnętrza osłony iskry, pył, nierównomierne obroty, wzmożone drgania należy dokładnie oczyścić wnętrze osłony. W tym celu należy zdemontować podstawę przecinarki, a następnie zdemontować wszystkie zatrzaski umieszczone na krawędzi osłony (XX). Pozwoli to otworzyć pokrywę osłony (XXI). Zdemontować tarczę i oczyścić wnętrze osłony za pomocą pędzla lub szczotki z miękkim włosiem z tworzywa sztucznego. Nie używać ostrych lub metalowych przedmiotów do oczyszczania osłony. Po wyczyszczeniu zamknąć osłonę i zabezpieczyć za pomocą zatrzasków.

Części zamienne

Szczegółowy wykaz części zamiennych produktu znajduje się w dziale „Do pobrania”, w karcie produktu, na stronach internetowych TOYA SA: www.toya.pl.

EN

ul. Sołtysowicka 13 - 15

51 - 168 Wrocław

tel.: [phone]

fax: [phone]

e-mail: [e-mail]

ODDZIAŁ WARSZAWSKI

Teren ProLogis Park Nadarzyn

al. Kasztanowa 160

05 - 831 Młochów k. Nadarzyna

tel.: [phone]

fax: [phone]

TOYA ROMANIA SA

Soseaua Odai 109-123

Sector 1, Bucuresti

www.yato.ro

offi [e-mail]

tel: [phone]

fax [phone]

DEKLARACJA ZGODNOŚCI

1224/YT-82158/EC/2024

Deklarujemy z pełną odpowiedzialnością, że niżej wymienione wyroby:

Przecinarka do betonu; 220-240 V\~; 50/60 Hz; 2600 W; 4300 min ^1 ; 355 x 25,4 mm; nr kat. YT-82158

do których odnosi się niniejsza deklaracja, są zgodne z poniższymi normami:

EN 62841-1:2015 + A11:2022

EN 60745-2-22:2011 + A11:2013

EN IEC 55014-1:2021

EN IEC 55014-2:2021

EN IEC 61000-3-2:2019

EN 61000-3-3:2013 + A1:2019

i spełniają wymagania dyrektyw:

2006/42/WE Maszyny i urządzenia bezpieczeństwa

2014/30/UE Kompatybilność elektromagnetyczna

2011/65/UE Substancje niebezpieczne w sprzęcie elektrycznym

Numer seryjny: dotyczy wszystkich numerów seryjnych urządzeń wymienionych w deklaracji

Nazwisko i adres osoby upoważnionej do przygotowania dokumentacji technicznej:

Agnieszka Rędziak

TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polska

Wrocław, 2024.12.17

(miejsce i data wystawienia)

V-CE PREZES ZARZADU

JAN SZMIDT

(nazwisko i podpis osoby upoważnionej)

TOYA S.A.

ul. Sołtysowicka 13 - 15

51 - 168 Wrocław

tel.: [phone]

fax: [phone]

e-mail: [e-mail]

ODDZIAŁ WARSZAWSKI

Teren ProLogis Park Nadarzyn

al. Kasztanowa 160

05 - 831 Młochów k. Nadarzyna

tel.: [phone]

fax: [phone]

TOYA ROMANIA SA

Soseaua Odai 109-123

Sector 1, Bucuresti

www.yato.ro

offi [e-mail]

tel: [phone]

fax [phone]

TOYA S.A., ul. Sołtysowicka 13 - 15, 51-168 Wrocław, Polska

Wrocław, 2024.12.17

ul. Sołtysowicka 13 - 15

51 - 168 Wrocław

tel.: [phone]

fax: [phone]

e-mail: [e-mail]

ODDZIAŁ WARSZAWSKI

Teren ProLogis Park Nadarzyn

al. Kasztanowa 160

05 - 831 Młochów k. Nadarzyna

tel.: [phone]

fax: [phone]

TOYA ROMANIA SA

Soseaua Odai 109-123

Sector 1, Bucuresti

www.yato.ro

offi [e-mail]

tel: [phone]

fax [phone]

DECLARATIE DE CONFORMITATE

1224/YT-82158/EC/2024
