ΕΓΧΕΙΡΊΔΙΟ ΧΡΉΣΗΣ YT-82158 Yato

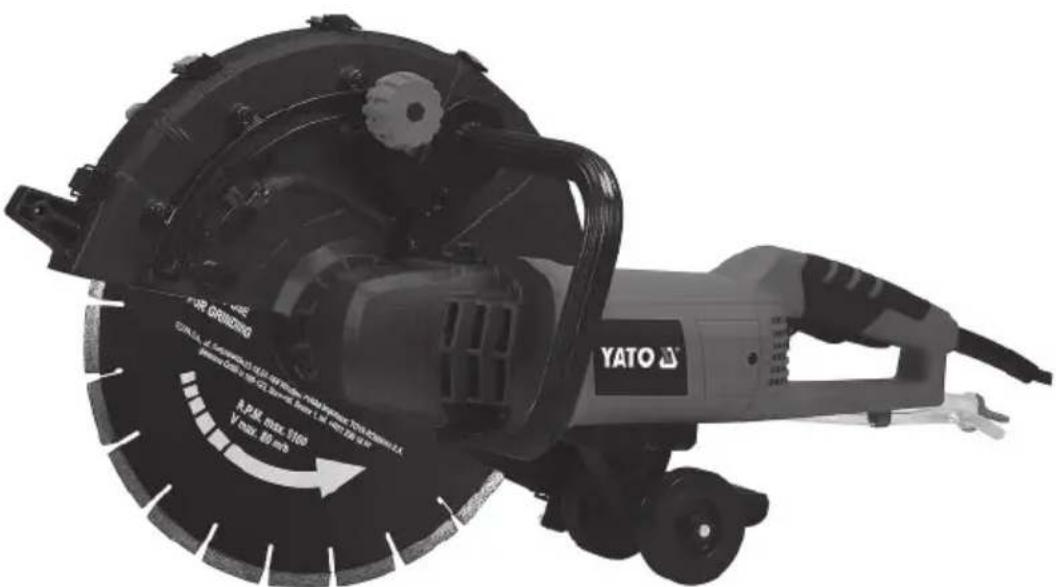

GR ΚΟΦΤΗΣ ΣΚΥΡΟΔΕΜΑΤΟΣ

YT-82158

CE

FOR DRIDING YATO R.P.M. max: $100 V max. Eq min

PL DE RU UA LT LV CZ SK HU RO ES FR IT NL GR

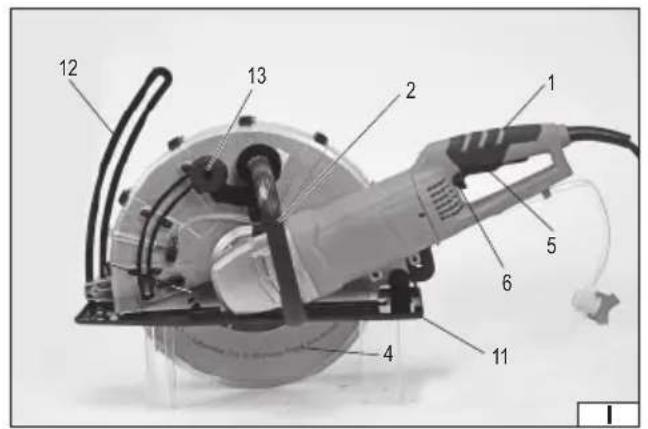

1. κύρια λαβή
2. πρόσθετη λαβή
3. προστατευτικό δίσκου
4. δίσκος κοπής
5. διακόπτης λειτουργίας
6. ασφάλιση διακόπτη
7. ανακλινόμενο προστατευτικό
8. στόμιο απορρόφησης σκόνης
9. βοηθητικοί τροχοί
10. εύκαμπτος σωλήνας νερού
11. βάση
12. οδηγός βάθους κοπής
13. клείδωμα θέσης προστατευτικού
14. ασφάλεια καλωδίου τροφοδοσίας

PL DE RU UA LT LV CZ SK HU RO ES FR IT NL GR

Διαβάστε τις οδηγίες χρήσης

Χρησιμοποιήστε τις ωτασπίδες

Χρησιμοποιήστε την προστασία της αναπνοής

Δεύτερη κατηγορία ηλεκτρικής ασφάλειας

Χρησιμοποιήστε τα γυαλιά προστασίας

Αυτό το σύμβολο δείχνει ότι απαγορεύεται η απόρριψη χρησιμοποιημένου ηλεκτρικού και ηλεκτρονικού εξοπλισμού (συμπεριλαμβανομένων των μπαταριών και συσσωρευτών) με άλλα απόβλητα. Ο χρησιμοποιούμενος εξοπλισμός θα πρέπει να συλλέγεται επιλεκτικά και να αποστέλλεται σε σημείο συλλογής για να εξασφαλιστεί η ανακύκλωσή του και η ανάκτησή του για τη μείωση των αποβλήτων και τη μείωση του βαθμού χρήσης των φυσικών πόρων. Η ανεξέλεγκητη απελευθέρωση επικίνδυνων συστατικών που περιέχονται στον ηλεκτρικού και ηλεκτρονικό εξοπλισμό μπορεί να αποτέλεσει απειλή για την ανθρώτινη υγεία και να προκαλέσει αρνητικές αλλαγές στο φυσικό περιβάλλον. Το νοικοκυριό διαδραματίζει σημαντικό ρόλο στην συμβολή στην επαναχρησιμοποίης και ανάκτηση, συμπεριλαμβανομένης της ανακύκλωσης χρησιμοποιημένου εξοπλισμού. Για περισσότερες πληροφορίες σχετικά με τις κατάλληλες μεθόδους ανακύκλωσης, επικοινωνήστε με τις τοπικές αρχές ή τον πωλητή.

PL

CHARAKTERYSTYKA PRODUKTU

ΧΑΡΑΚΤΗΡΙΣΤΙΚΑ ΠΡΟΪΟΝΤΟΣ

Ο κόφτης σκυροδέματος είναι ένα συνηθισμένο ηλεκτρικό εργαλείο, με μόνωση κλάσης II, σχεδιασμένο για την κοπή σκυροδέματος, συμπεριλαμβανομένου του οπλισμένου σκυροδέματος και παρόμοιων κεραμικών υλικών με αδαμαντοφόρους δίσκους. Μπορεί να γίνεται τόσο στεγνή όσο και υγρή κοπή. Η κατάλληλη, αξιόπιστη και ασφαλής λειτουργία της εξαρτάται από την κατάλληλη χρήση, γι' αυτό το λόγο:

Πριν αρχίσετε να χρησιμοποιείτε το εργαλείο, πρέπει να διαβάσετε όλες τις οδηγίες χρήσης και να τις φυλάξετε.

Ο προμηθευτής δεν φέρει ευθύνη για ζημιές που οφείλονται στη μη συμμόρφωση με τους κανόνες ασφαλείας και τις συστάσεις που αναφέρονται στις παρούσες οδηγίες χρήσης.

ΕΞΟΠΛΙΣΜΟΣ

Στη συσκευασία εργοστασίου πρέπει να περιέχονται:

• κόφτης
• αδαμαντοφόρος δίσκος
• βοηθητικοί τροχοί
• εύκαμπτος νερού
• οπίσθιο προστατευτικό

TEXNIKA ΣΤΟΙΧΕΙΑ

Παράμετρος Μονάδα μέτρησης Τιμή
Κωδικός καταλόγου YT-82158
Ονομαστική τάση [V~] 220 - 240
Ονομαστική συχνότητα [Hz] 50 / 60
Ονομαστική ισχύς [W] 2600
Ονομαστικές περιστροφές [min	-1] 4300
Μέγιστος βάθος κοπής	[mm]	125
Δίσκος: εξωτερική διάμετρος x διάμετρος στερέωσης x μέγιστο πάχος	[mm]	355 x 25,4 x 3
Βάρος	[kg]	10
Επίπεδο θορύβου
- ακουστική πίεση L_μA ± K	[dB(A)]	99,0 ± 3,0
- ισχύς L_μA ± K	[dB(A)]	110,0 ± 3,0
Επίπεδο κραδασμών	[m/s2]	8,22 ± 1,5
Κλάση μόνωσης		II
Βαθμός προστασίας		IP20
Πίεση νερού	[MPa]	0,1 – 0,5

Η δηλωθείσα συνολική τιμή εκπομπής κραδασμών και η δηλωθείσα τιμή εκπομπής θορύβου έχουν μετρηθεί με μια τυπική μέθοδο δοκιμής και μπορούν να χρησιμοποιηθούν για τη σύγκριση ενός εργαλείου με ένα άλλο. Η δηλωθείσα συνολική τιμή εκπομπής κραδασμών και η δηλωθείσα τιμή εκπομπής θορύβου μπορούν να χρησιμοποιηθούν στην εισαγωγική αξιολόγηση της έκθεσης. Προσοχή! Η εκπομπή κραδασμών κατά την εργασία με τη συσκευή μπορεί να διαφέρει από τη δηλωμένη τιμή, ανάλογα με τον τρόπο χρήσης της συσκευής.

Προσοχή! Πρέπει να ορίσετε τα μέτρα ασφαλείας που έχουν ως σκοπό την προστασία του χειριστή και βασίζονται στην αξιολόγηση της έκθεσης στις πραγματικές συνθήκες χρήσης (συμπεριλαμβανομένων όλων των φάσεων του κύκλου εργασίας, όπως για παράδειγμα χρόνος κατά τον οποίο το εργαλείο είναι απενεργοποιημένο ή λειτουργεί με την αδρανή ταχύτητα καθώς και η διάρκεια κατά την οποία είναι ενεργό).

ΓΕΝΙΚΕΣ ΠΡΟΕΙΔΟΠΟΙΗΣΕΙΣ ΣΧΕΤΙΚΑ ΜΕ ΤΗΝ ΑΣΦΑΛΕΙΑ

ΠΡΟΕΙΔΟΠΟΙΗΣΗ! Κατά τη διάρκεια της εργασίας με το εργαλείο συνιστάται να τηρείτε πάντα τους βασικούς κανόνες ασφαλείας εργασίας συμπεριλαμβανομένων των αναφερομένων παρακάτω, για να μειώσετε τον κίνδυνο πυρκαγιάς, ηλεκτροπληξίας και να αποφύγετε τραυματισμούς.

Προειδοποίηση! Πρέπει να διαβάσετε όλες τις προειδοποιήσεις ασφαλείας, τις εικόνες και τις προδιαγραφές που παρέχονται με αυτό το ηλεκτρικό εργαλείο. Μη συμμόρφωση με αυτές οδηγίες μπορεί να προκαλέσει ηλεκτροπληξία, πυρκαγιά ή τραυματισμό.

GR

Φυλάξτε όλες τις προειδοποιήσεις και τις οδηγίες για μελλοντική χρήση.

Ο ορισμός «ηλεκτρικό εργαλείο » που χρησιμοποιείται στις προειδοποιήσεις ισχύει για όλα τα εργαλεία που κινούνται με ηλεκτρικό ρεύμα, τόσο ενσύρματα όσο και ασύρματα.

Ασφάλεια στο χώρο εργασίας

Κρατήστε το χώρο εργασίας καλά φωτισμένο και καθαρό. Η ακαταστασία και κακός φωτισμός μπορούν να προκαλέσουν ατυχήματα.

Δεν πρέπει να χρησιμοποιείτε ηλεκτροεργαλεία στο χώρο με αυξημένο κίνδυνο έκρηξης, που περιέχει εύφλεκτα υγρά, αέρια ή ατμούς. Τα ηλεκτρικά εργαλεία δημιουργούν σπινθήρες που μπορούν να προκαλέσουν ανάφλεξη της σκόνης ή των ατμών.

Μην επιτρέπετε στα παιδιά και στα τρίτα πρόσωπα να πλησιάζουν το χώρο εργασίας. Η απώλεια της αυτοσυγκέντρωσης μπορεί να οδηγήσει σε απώλεια ελέγχου.

Ασφάλεια με ηλεκτρική ενέργεια

Το βύσμα του καλωδίου τροφοδοσίας πρέπει να ταιριάζει με την πρίζα. Δεν πρέπει να τροποποιήσετε το φις με οποιονδήποτε τρόπο. Μη χρησιμοποιείτε ποτέ κάποιο προσαρμογέα στο βύσμα με γειωμένα ηλεκτροεργαλεία. Ένα βύσμα που χωρίς κάποια τροποποίηση ταιριάζει στην πρίζα μειώνει τον κίνδυνο ηλεκτροπληξίας.

Αποφύγετε την επαφή με γειωμένες επιφάνειες όπως σωλήνες, θερμάστρες και ψυγεία. Η γείωση του σώματος αυξάνει τον κίνδυνο ηλεκτροπληξίας.

Μην εκθέτετε τα ηλεκτρικά εργαλεία σε βροχή ή υγρασία. Το νερό και η υγρασία που εισέρχονται μέσα στο ηλεκτρικό εργαλείο αυξάνουν τον κίνδυνο ηλεκτροπληξίας.

Μην υπερφορτώνετε το καλώδιο τροφοδοσίας. Μη χρησιμοποιήσετε το καλώδιο τροφοδοσίας για να μεταφέρετε, να τραβήξετε ή να αποσυνδέσετε το βύσμα από την πρίζα. Αποφύγετε την επαφή του καλωδίου τροφοδοσίας με θερμότητα, λάδια, αιχμηρές άκρες και κινούμενα μέρη. Η βλάβη ή η εμπλοκή του καλωδίου τροφοδοσίας αυξάνει τον κίνδυνο ηλεκτροπληξίας.

Στην περίπτωση εργασίας στους εξωτερικούς χώρους, χρησιμοποιήστε ένα καλώδιο επέκτασης που προορίζονται για εργασία στους εξωτερικούς χώρους. Η χρήση ενός καλωδίου επέκτασης προσαρμοσμένου για εργασίες στους εξωτερικούς χώρους μειώνει τον κίνδυνο ηλεκτροπληξίας.

Στην περίπτωση που η χρήση του ηλεκτρικού εργαλείου σε υγρό περιβάλλον είναι αναπόφευκτη, για την προστασία από την τάση τροφοδοσίας πρέπει να χρησιμοποιήσετε τη συσκευή προστασίας υπολειπόμενου ρεύματος (RCD). Η χρήση του RCD μειώνει τον κίνδυνο ηλεκτροπληξίας.

Προσωπική ασφάλεια

Χρησιμοποιώντας ένα ηλεκτρικό εργαλείο να είστε καθ' όλη τη διάρκεια της εργασίας προσεκτικοί και λογικοί. Μη χρησιμοποιείτε ένα ηλεκτρικό εργαλείο ενώ είστε κουρασμένοι ή υπό την επήρεια ναρκωτικών, αλκοόλ ή φαρμάκων. Ακόμη και μια στιγμή απροσεξίας κατά τη διάρκεια της εργασίας μπορεί να οδηγήσει σε σοβαρό τραυματισμό.

Εφαρμόστε μέτρα ατομικής προστασίας. Χρησιμοποιείστε πάντα προστατευτικά οράσεως. Εφαρμογή μέτρων ατομικής προστασίας όπως μάσκα εναντίων της σκόνης, αντιολισθητικά υποδήματα, κράνος και προστατευτικά της ακοής μειώνουν τον κίνδυνο σοβαρού τραυματισμού.

Αποτρέψτε μια τυχαία ενεργοποίηση. Προτού συνδέσετε ένα ηλεκτροεργαλείο στο ρεύμα και/ή στην μπαταρία, να το ανασηκώσετε ή να το μεταφέρετε, βεβαιωθείτε ότι ο ηλεκτρικός διακόπτης βρίσκεται στη θέση «εκτός λειτουργίας». Η μετακίνηση του ηλεκτροεργαλείου με το δάχτυλό στο διακόπτη ή σύνδεση στο ρεύμα ενός ηλεκτροεργαλείου όταν ο διακόπτης βρίσκεται στη θέση «σύνδεσης», μπορεί να οδηγήσει σε σοβαρό τραυματισμό.

Протоύ ενεργοποιήσετε το ηλεκτρικό εργαλείο, αφαιρέστε όλα τα κλειδιά και άλλα εργαλεία που χρησιμοποιήθηκαν κατά την ρύθμισή του. Το κλειδί που παραμένει στα περιστρεφόμενα μέρη του εργαλείου μπορεί να προκαλέσει σοβαρούς τραυματισμούς.

Μην προσπαθείτε να φτάσετε και μη γέρνετε υπερβολικά μακριά. Διατηρήστε τη σωστή στάση και ισορροπία όλη την ώρα. Αυτό θα σας επιτρέψει να ελέγξετε πιο εύκολα το ηλεκτροεργαλείο στην περίπτωση απρόσμενης κατάστασης κατά τη διάρκεια της εργασίας.

Ντυθείτε σωστά. Μη φοράτε χαλαρά ρούχα και κοσμήματα. Κρατήστε τα μαλλιά καθώς και τα ρούχα μακριά από τα κινούμενα μέρη του εργαλείου. Χαλαρά ρούχα, κοσμήματα ή μακριά μαλλιά μπορούν να πιάσουν τα κινούμενα μέρη του.

Στην περίπτωση που το εργαλείο σας έχει σχεδιαστεί να μπορεί να συνδέεται με την απορρόφηση ή τη συλλογή σκόνης, βεβαιωθείτε ότι το συνδέσατε και χειρίζεστε σωστά. Η χρήση του απορροφητήρα σκόνης μειώνει τους κινδύνους που σχετίζονται με τη σκόνη.

Μην επιτρέψετε η πείρα που αποκτήσατε από τη συχνή χρήση του εργαλείου να οδηγήσει στην απροσεξία και στην αγνόηση των κανόνων ασφαλείας. Οι απρόσεκτες ενέργειες μπορούν να προκαλέσουν σοβαρούς τραυματισμούς σε ένα κλάσμα του δευτερολέπτου.

Χρήση και φροντίδα του ηλεκτροεργαλείου

Μην υπερφορτώνετε το ηλεκτροεργαλείο. Χρησιμοποίείστε ένα ηλεκτροεργαλείο κατάλληλο για τη συγκεκριμένη εργα-

GR

σία. Ένα κατάλληλο ηλεκτροεργαλείο που έχει σχεδιαστεί για το συγκεκριμένο φορτίο, θα σας εξασφαλίσει την άνετη και ασφαλή εργασία.

Μη χρησιμοποιείτε ένα ηλεκτροεργαλείο, όταν ηλεκτρικός διακόπτης δεν επιτρέπει τη σύνδεση και την αποσύνδεση. Ένα εργαλείο, η χρήση του οποίου δεν μπορείτε να ελέγξετε με το διακόπτη, είναι επικίνδυνο και πρέπει να το στείλετε για επισκευή.

Протоύ κάνετε τη ρύθμιση, αντικατάσταση του αξεσουάρ ή αποθήκευση του εργαλείου, αποσυνδέστε το βύσμα από την πρίζα του ρεύματος και/ή αποσυναρμολογήστε τη μπαταρία - εάν η μπαταρία αποσυνδέστε από το εργαλείο. Αυτά τα προληπτικά μέτρα θα σας επιτρέψουν να αποφύγετε κάποια τυχαία ενεργοποίηση του ηλεκτροεργαλείου.

Το εργαλείο πρέπει να αποθηκεύσετε σε ένα μέρος απρόσιτο στα παιδιά, μην αφήσετε να το χρησιμοποιούν άτομα που δεν γνωρίζουν τον χειρισμό του ηλεκτροεργαλείου ή αυτές τις οδηγίες. Τα ηλεκτρικά εργαλεία είναι επικίνδυνα στα χέρια των μη εκπαιδευμένων χρηστών.

Τα ηλεκτροεργαλεία και εξαρτήματα απαιτούν συντήρηση. Ελέγξτε το εργαλείο για αναντιστοιχίες ή εμπλοκές των κινητών εξαρτημάτων, ζημιά στα εξαρτήματα και για οποιαδήποτε άλλη παράμετρο που μπορεί να επηρεάσει τη λειτουργία του ηλεκτρικού εργαλείου. Τις ζημιές πρέπει να επιδιορθώσετε προτού χρησιμοποιήσετε το ηλεκτροεργαλείο. Πολλά ατυχήματα οφείλονται σε ακατάλληλα συντηρημένα εργαλεία.

Τα εργαλεία κοπής κρατήστε καθαρά και ακονισμένα. Ένα εργαλείο κοπής μετά από την ορθή συντήρηση και με αιχμηρές άκρες, είναι λιγότερο επιρρεπή σε εμπλοκές και να ελέγχεται πιο εύκολα κατά τη διάρκεια της εργασίας.

Χρησιμοποιείτε ηλεκτρικά εργαλεία, αξεσουάρ και εξαρτήματα κ.λπ. σύμφωνα με αυτές τις οδηγίες, λαμβάνοντας υπόψη το είδος και τις συνθήκες εργασίας. Η χρήση εργαλείου για εργασία διαφορετική από εκείνη που έχει σχεδιαστεί πιθανόν θα προκαλέσει μια επικίνδυνη κατάσταση.

Τις λαβές καθώς και την επιφάνεια κράτησης πρέπει να διατηρείτε στεγνές, καθαρές, χωρίς λάδια και λίπη. Οι ολισθηρές λαβές και οι επιφάνειες πιασίματος, δεν επιτρέπουν την ασφαλή χρήση ούτε τον έλεγχο του εργαλείου σε επικίνδυνες καταστάσεις.

Συντήρηση

Η επισκευή του ηλεκτροεργαλείου επιτρέπεται μόνο σε ένα εξουσιοδοτημένο συνεργείο που χρησιμοποιεί μόνο γνήσια ανταλλακτικά. Αυτό εγγυάται την επαρκεί ασφάλεια εργασίας με το ηλεκτροεργαλείο.

ΟΔΗΓΙΕΣ ΑΣΦΑΛΕΙΑΣ ΓΙΑ ΚΟΦΤΕΣ

Προειδοποιήσεις ασφαλείας για μηχανές κοπής

Το προστατευτικό που παρέχεται με το εργαλείο πρέπει να είναι στερεωμένο με ασφάλεια στο εργαλείο και να είναι το ποθετημένο ώστε να διασφαλίζει τη μέγιστη ασφάλεια έτσι ώστε ο δίσκος να εκτίθεται στο χειριστή όσο το δυνατόν λιγό- τερο. Τοποθετήστε τον εαυτό σας και τους παρευρισκόμενους μακριά από το επίπεδο του περιστρεφόμενου δίσκου. Το προστατευτικό βοηθάει στην προστασία του χειριστή από σπασμένα θραύσματα του δίσκου και από τυχαία επαφή με τον δίσκο.

Χρησιμοποιήστε μόνο αδαμαντοφόρους δίσκους κοπής στον κόφτη. Μόνο επειδή το εξάρτημα μπορεί να τοποθετηθεί σε ένα ηλεκτρικό εργαλείο δεν σημαίνει ότι θα εξασφαλιστεί η ασφάλεια λειτουργίας.

Η ονομαστική ταχύτητα του εξαρτήματος πρέπει να είναι τουλάχιστον ίση με τη μέγιστη ονομαστική ταχύτητα που αναγράφεται στο ηλεκτρικό εργαλείο. Τα εξαρτήματα που κινούνται ταχύτερα από την ονομαστική τους ταχύτητα ενδέχεται να σπάσουν και να διαλυθούν.

Οι δίσκοι πρέπει να χρησιμοποιούνται μόνο για τις συνιστώμενες εφαρμογές. Για παράδειγμα: μην πραγματοποιείτε λείανση με την πλευρική επιφάνεια δίσκων που προορίζονται για κοπή. Οι τροχοί κοπής είναι σχεδιασμένοι για τριβή στα άκρα, οι πλευρικές δυνάμεις που εφαρμόζονται σε αυτούς τους τροχούς μπορούν να προκαλέσουν την αποσύνθεσή τους.

Χρησιμοποιείτε πάντα άθικτες φλάντζες στερέωσης που έχουν το σωστό μέγεθος για τον επιλεγμένο δίσκο. Κατάλληλες φλάντζες στερέωσης ενισχύουν το δίσκο και μειώνουν την πιθανότητα αποσύνθεσής του.

Η εξωτερική διάμετρος και το πάχος του εξαρτήματος πρέπει να είναι εντός του ονομαστικού εύρους του ηλεκτρικού εργαλείου. Τα αξεσουάρ με ακατάλληλες διαστάσεις δεν μπορούν να προστατευτούν και να ελέγχονται.

Το μέγεθος του τσοκ των δίσκων και φλαντζών και πρέπει να ταιριάζει στο μέγεθος του άξούνα του εργαλείου. Οι δίσκοι και οι φλάντζες των οποίων το μέγεθος του τσοκ τους δεν ταιριάζει στο μέγεθος του άξονα του εργαλείου, θα είναι εκτός ισορροπίας, μετά από την ενεργοποίηση θα αρχίζουν τις δονήσεις, πράγμα που μπορεί να προκαλέσει την έλλειψη ελέγχου του εργαλείου.

Μη χρησιμοποιείτε δίσκους κοπής που έχουν υποστεί ζημιά. Πριν από κάθε χρήση ελέγχετε την κατάσταση των δίσκων για θραύσματα και ρωγμές. Σε περίπτωση πτώσης ενός δίσκου, πρέπει να τον ελέγξετε για βλάβες ή να συναρμολογήσετε έναν καινούριο αξεσουάρ χωρίς βλάβες. Μετά από οπτική επιθεώρηση και εγκατάσταση του δίσκου, τοποθετήστε τον εαυτό σας και τους παρευρισκόμενους έξω από το επίπεδο περιστροφής ρ=του δίσκου και, στη συνέχεια, εκτελέστε το ηλεκτρικό εργαλείο για ένα λεπτό στη μέγιστη ταχύτητα χωρίς φορτίο. Κατά τη δοκιμή, οι κατεστραμμένοι δίσκοι συνήθως αποσυντίθενται.

Χρησιμοποιείτε μέσα ατομικής προστασίας. Ανάλογα με την ανάγκη χρησιμοποιείτε μάσκα, ενισχυμένα γυαλιά ή γυαλιά προστασίας. Εάν είναι απαραίτητο, χρησιμοποιήστε μάσκες σκόνης, προστατευτικά ακοής, γάντια και ποδίες που μπορούν να παγιδεύσουν μικρά μέρη του τροχού ή κομμάτια που δημιουργούνται κατά τη λειτουργία. Η προστασία των ματιών πρέπει να είναι σε θέση να σταματήσει τα θραύσματα που πετάγονται και δημιουργούνται κατά τη διάρκεια διάφορων λειτουργιών. Η μάσκα σκόνης πρέπει να είναι ικανή να φιλτράρει τα σωματίδια που παράγονται κατά τη λειτουργία. Η παρατεταμένη έκθεση σε θόρυβο μπορεί να προκαλέσει απώλεια ακοής.

Διατηρήστε μια ασφαλή απόσταση μεταξύ των παρευρισκομένων και του χώρου εργασίας. Όποιος εισέρχεται στο χώρο

GR

εργασίας πρέπει να φορά μέσα ατομικής προστασίας. Θραύσματα που σχηματίζονται κατά τη λειτουργία ή θραύσματα κατεστραμμένων εξαρτημάτων

μπορεί να πετάγονται έξω από την άμεση γειτνίαση με τον χώρο εργασίας.

Κρατήστε το εργαλείο μόνο από μονωμένες λαβές κατά την εργασία όπου το εξάρτημα κοπής μπορεί να έρθει σε επαφή με το κρυφό καλώδιο ή το καλώδιο τροφοδοσίας του εργαλείου. Όταν το εξάρτημα κοπής έρχεται σε επαφή με έναν ζωντανό αγωγό, τα μεταλλικά μέρη του εργαλείου ενδέχεται να βρεθούν υπό τάση, προκαλώντας ηλεκτροπληξία στον χειριστή.

Τοποθετήστε το καλώδιο μακριά από το περιστρεφόμενο εξάρτημα. Εάν χάσετε τον έλεγχο, το καλώδιο μπορεί να κοπεί ή τραβηχτεί προς τα μέσα και το χέρι ή ο βραχίονάς σας μπορεί να τραβηχτούν προς τον περιστρεφόμενο δίσκο.

Ποτέ μην ακουμπάτε πουθενά το ηλεκτρικό εργαλείο πριν το εξάρτημα σταματήσει εντελώς. Ένα περιστρεφόμενο εξάρτημα μπορεί να αρπάξει την επιφάνεια και να τραβήξει το ηλεκτρικό εργαλείο, στερώντας σας τον έλεγχο.

Ποτέ μην χειρίζεστε το ηλεκτρικό εργαλείο ενώ το κρατάτε στην πλευρά σας. Τυχαία επαφή με ένα περιστρεφόμενο εξάρτημα μπορεί να αρπάξει τα ρούχα σας τραβώντας το εξάρτημα προς το σώμα σας.

Τακτικά πρέπει να καθαρίζετε τα ανοίγματα εξαερισμού του ηλεκτρικού εργαλείου. Ο ανεμιστήρας του κινητήρα μπορεί να τραβήξει σκόνη μέσα στο περίβλημα, η υπερβολική συσσώρευση κονιοποιημένου μετάλλου μπορεί να προκαλέσει κίνδυνο ηλεκτροπληξίας.

Μην χειρίζεστε το ηλεκτρικό εργαλείο κοντά σε εύφλεκτα υλικά. Μην χειρίζεστε το ηλεκτρικό εργαλείο εάν είναι τοποθετημένο σε εύφλεκτο υπόστρωμα, όπως ένα ξύλινο υπόστρωμα. Οι σπίθες μπορούν να αναφλέξουν τέτοια υλικά.

Προειδοποιήσεις σχετικά με τον κίνδυνο κλωτσήματος προς την κατεύθυνση του χειριστή

Το κλώτσημα προς τον χειριστή είναι μια ξαφνική αντίδραση σε έναν κλειδωμένο ή σφιγμένο περιστρεφόμενο δίσκο. Το κλείδωμα ή η σύσφιξη προκαλεί ξαφνικό κλείδωμα του περιστρεφόμενου δίσκου, με αποτέλεσμα η ανεξέλεγκτη κεφαλή κοπής να ωθείται προς τα πάνω προς τον χειριστή.

Για παράδειγμα, εάν ο δίσκος λείανσης έχει μπλοκαριστεί ή συμπιεστεί από το τεμάχιο εργασίας, η άκρη του δίσκου που εισέρχεται στο σημείο σύσφιξης μπορεί να βυθιστεί στην επιφάνεια του υλικού προκαλώντας την έξοδο ή ρίψη του δίσκου.

Ο δίσκος μπορεί ακόμη να εξέλθει σε κατεύθυνση προς τον χειριστή ανάλογα με την κατεύθυνση του δίσκου λείανσης στο σημείο συμπίεσης. Οι δίσκοι λείανσης μπορεί να σπάσουν υπό αυτές τις συνθήκες.

Το κλώτσημα προς τον χειριστή είναι αποτέλεσμα ακατάλληλης χρήσης του ηλεκτρικού εργαλείου και/ή ακατάλληλων διαδικασιών ή συνθηκών λειτουργίας και μπορεί να αποφευχθεί με κατάλληλα διορθωτικά μέτρα, όπως περιγράφεται παρακάτω.

Εξασφαλίστε πάντα σταθερό πιάσιμο τους εργαλείου και την κατάλληλη θέση του σώματος και των χεριών, για να μπορείτε να καταπολεμήσετε τις δυνάμεις που δημιουργούνται κατά το κλώτσημα. Ο χειριστής μπορεί να ελέγχει την περιστροφή ή το κλώτσημα του εργαλείου, αν εφαρμόζει κατάλληλα μέτρα προστασίας.

Ποτέ μην βάζετε το χέρι σας κοντά σε ένα περιστρεφόμενο εξάρτημα. Το εξάρτημα μπορεί να αναπηδήσει προς τα χέρια σας. Ποτέ μην τοποθετείτε το σώμα σας στη γραμμή του περιστρεφόμενου δίσκου. Εάν προκύψει κλώτσημα, θα στρέψει την κεφαλή κοπής προς τον χειριστή.

Να είστε ιδιαίτερα προσεκτικοί κατά την κατεργασία γωνιών, αιχμηρών άκρων κ.λπ. Αποφεύγετε την εξύψωση και την εμπλοκή του αξεσουάρ. Γωνίες, αιχμηρές άκρες ή πρόσκρουση τείνουν να μπλοκάρουν το περιστρεφόμενο εξάρτημα στο αντικείμενο εργασίας και να προκαλέσουν απώλεια ελέγχου ή κλώτσημα προς τον χειριστή.

Μην εγκαθιστάτε ποτέ αλυσοπρίονα, ξύλινα πριόνια, αδιαμαντοφόρους δίσκους με διάκενο άκρου μεγαλύτερο από 10 mm ή δισκοπρίονα. Τέτοιες λεπίδες δημιουργούν συχνά κλωτσήματα και απώλεια ελέγχου.

Ποτέ μην „μπλοκάρετε“ τον δίσκο ή ἀσκείτε υπερβολική πίεση. Μην επιχειρήσετε να αυξήσετε το βάθος κοπής. Η υπερβολική υπερφόρτωση αυξάνει το φορτίο και την ευαισθησία σε συστροφή ή εμπλοκή του δίσκου σε εγκοπή και αυξάνει την πιθανότητα κλωτσήματος ή αποσύνθεσης του δίσκου.

Εάν ο δίσκος πιαστεί ή διακόψετε την κοπή για οποιονδήποτε λόγο, απενεργοποιήστε το ηλεκτρικό εργαλείο και κρατήστε στάσιμη την κεφαλή κοπής έως ότου ο δίσκος σταματήσει εντελώς. Ποτέ μην επιχειρήσετε να αφαιρέσετε τον δίσκο κοπής από την εγκοπή εάν ο δίσκος βρίσκεται σε κίνηση, διαφορετικά ο δίσκος μπορεί να αναπηδήσει. Διερευνήστε και λάβετε τα κατάλληλα μέτρα για να εξαλείψετε την αιτία του πιασίματος.

Μην συνεχίσετε το κόψιμο στο τεμάχιο εργασίας. Αφήστε τον δίσκο να φτάσει σε πλήρη ταχύτητα και να τον επαναφέρετε προσεκτικά στν εγκοπή. Ο δίσκος μπορεί να πιαστεί, να εκτιναχθεί ή να ανακλαστεί εάν το ηλεκτρικό εργαλείο επανεκκινηθεί στο υπό επεξεργασία αντικείμενο.

Στηρίξτε οποιοδήποτε υπερμεγέθες αντικείμενο εργασίας για να ελαχιστοποιήσετε τον κίνδυνο συμπίεσης ή κλωτσήμα- τος του δίσκου. Τα υπερμεγέθη υλικά τείνουν να κάμπτονται κάτω από το δικό τους βάρος. Τα στηρίγματα πρέπει να τοποθετού- νται κάτω από το υλικό κοντά στη γραμμή κοπής και κοντά στην άκρη του υλικού, στις δύο πλευρές της γραμμής κοπής.

Να είστε ιδιαίτερα προσεκτικοί όταν κόβετε βαθιά σε τοίχους ή άλλες «τυφλές» περιοχές. Ο προεξέχων δίσκος μπορεί να κόψει σωληνώσεις αερίου ή νερού, ηλεκτρικά καλώδια ή αντικείμενα που μπορούν να προκαλέσουν το κλώτσημα.

Ποτέ μην κόβετε με το πάνω τέταρτο του δίσκου κοπής, ειδικά μην αρχίζετε να κόβετε έτσι. Η κοπή με αυτή την περιοχή μπορεί εύκολα να προκαλέσει το κλώτσημα του εργαλείου προς τον χειριστή.

Μην αφήνετε τα πλαστικά να λιώσουν κατά την κοπή. Το λιωμένο πλαστικό θα κολλήσει στο δίσκο κοπής, πράγμα που μπορεί να οδηγήσει στο κλώτσημα του εργαλείου προς τον χειριστή.

Προειδοποιήσεις σχετικά με τους δίσκους κοπής

Χρησιμοποιήστε μόνο δίσκους προσαρμοσμένους για να λειτουργούν με ένα εργαλείο χειρός, οι δίσκοι για τους οποίους το εργα-

GR

λείο δεν έχει σχεδιαστεί δεν μπορούν να προστατευθούν σωστά και δεν είναι ασφαλείς. Μην χρησιμοποιείτε δίσκους που έχουν σχεδιαστεί μόνο για σταθερά εργαλεία. Τέτοιοι δίσκοι έχουν ασθενέστερο σχεδιασμό επειδή ο δίσκος είναι λιγότερο εκτεθειμένος σε πλευρική παραμόρφωση κατά την κοπή με σταθερά εργαλεία. Η χρήση δίσκου που προορίζεται για σταθερά εργαλεία σε χειροκίνητο κόφτη μπορεί να προκαλέσει τη διάλυσή του κατά τη διάρκεια της λειτουργίας, γεγονός που μπορεί να προκαλέσει σοβαρό τραυματισμό.

Το προστατευτικό πρέπει να είναι στερεωμένο με ασφάλεια στο εργαλείο και να είναι στη θέση που διασφαλίζει τη μέγιστη ασφάλεια, ώστε να αποκαλύπτεται το μικρότερο δυνατό κομμάτι της επιφάνειας του δίσκου σε κατεύθυνση προς τον χειριστή ή το εργαλείο. Το προστατευτικό συμβάλλει στην προστασία του χειριστή ή του εργαλείου από σπασμένα κομμάτια του δίσκου και προστατεύει από τυχαία επαφή με τον δίσκο.

Πριν από κάθε χρήση πρέπει να πραγματοποιείται λεπτομερής επιθεώρηση του δίσκου κοπής. Ελέγξτε το δίσκο για τυχόν σημάδια φθοράς. Ιδιαίτερη προσοχή πρέπει να δοθεί στο κοπτικό άκρο. Εάν παρατηρήσετε οποιαδήποτε ζημιά, π.χ. με τη μορφή ρωγμών, αποκολλήσεων, ελαττωμάτων. Ελέγξτε το σχήμα του δίσκου, αν είναι λυγισμένο, αν δείχνει διαταραχές σε ισορροπία, π.χ. δεν περιστρέφεται ομοιόμορφα. Αν διαπιστωθούν ανωμαλίες στο δίσκο, ο δίσκος δεν πρέπει να χρησιμοποιηθεί στο προϊόν. Συνιστάται η χρήση αδαματιορφόρων δίσκων στο προϊόν σύμφωνα με το πρότυπο EN 13236.

Εάν ο δίσκος έχει καθορισμένη κατεύθυνση περιστροφής, πρέπει να τοποθετείται κατά τέτοιο τρόπο ώστε η κατεύθυνση που προδιαγράφεται στον δίσκο να αντιστοιχεί στην κατεύθυνση περιστροφής του άξονα.

Πριν από την εγκατάσταση πρέπει να διενεργείται ακουστική επιθεώρηση του δίσκου. Κρατώντας τον δίσκο στον αέρα, χτυπήστε τον απαλά με ένα κομμάτι ξύλο. Εάν δεν υπάρχει ηχητικός θόρυβος, αυτό υποδεικνύει κατεστραμμένο δίσκο και αυτός δεν πρέπει να χρησιμοποιείται.

Μην υπερφορτώνετε τον δίσκο κοπής, μην ασκείτε υπερβολική πίεση κατά τη διάρκεια της κοπής. Μην κόβετε υπό γωνία, ο κόφτης έχει σχεδιαστεί μόνο για εργασίες όπου ο δίσκος περιστρέφεται σε κατακόρυφο επίπεδο. Η κοπή πρέπει να πραγματοποιείται μόνο σε όρθια γραμμή, ο κόφτης δεν έχει σχεδιαστεί για κοπή σε τόξο. Η μη συμμόρφωση με τις παραπάνω οδηγίες μπορεί να προκαλέσει ζημιά κατά τη λειτουργία και μπορεί να προκαλέσει σοβαρούς τραυματισμούς.

Ο δίσκος πρέπει να χρησιμοποιείται σύμφωνα με τον προορισμό του. Για παράδειγμα: μην πραγματοποιείτε λείανση με δίσκο που προορίζεται για κοπή. Οι δίσκοι κοπής προορίζονται για περιμετρική φόρτωση, οι πλευρικές δυνάμεις πάνω σε αυτό τον δίσκο μπορεί να τον στάσουν.

Μην χρησιμοποιείτε δίσκους υγρής κοπής για ξηρή κοπή. Μη χρησιμοποιείτε ψύξη με νερό για δίσκους που προορίζονται μόνο για στεγνή κοπή. Μην χρησιμοποιείτε υγρά άλλα από το νερό για ψύξη. Εάν ο τύπος του δίσκου που χρησιμοποιείται επιτρέπει την ψύξη με νερό, θα πρέπει πάντα αυτή να χρησιμοποιείται. Αυτό θα μειώσει την ποσότητα της σκόνης που παράγεται κατά τη λειτουργία, καθώς και θα παρατείνει τη διάρκεια ζωής του δίσκου.

'Ενας αδαμαντοφόρος δίσκος σχεδιασμένος για στεγνή κοπή δεν απαιτεί ψύξη με νερό, αλλά η υπερφόρτισή του θα οδηγήσει σε πρόωρη φθορά και μπορεί να προκαλέσει ζημιά, η οποία μπορεί να προκαλέσει τραυματισμό. Συνιστάται να αφαιρείτε τον δίσκο από την τομή κάθε 30 – 60 δευτερόλεπτα και να τον αφήνετε να περιστρέφεται για περίπου 10 δευτερόλεπτα. Αυτό θα κρυώσει τον δίσκο. Μην κόβετε αμίαντο ή υλικά που περιέχουν αμίαντο. Η σκόνη που παράγεται κατά την κοπή του αμιάντου είναι ιδιαίτερα επικίνδυνη για την υγεία και έχει ταξινομηθεί ως καρκινογόνα.

Χρησιμοποιείτε πάντοτε μη φθαρμένες φλάντζες στερέωσης που έχουν το σωστό μέγεθος για τον δίσκο κοπής. Οι σωστές φλάντζες στερέωσης του τροχού λείανσης μειώνουν την πιθανότητα βλάβης του δίσκου κοπής.

Εάν ο δίσκος είναι εφοδιασμένος με αποστάτες, πρέπει να χρησιμοποιούνται κατά την εγκατάσταση των δίσκων. Το πάχος των αποστατών δεν πρέπει να υπερβαίνει τα 0,5 mm.

Μη χρησιμοποιείτε μεταχειρισμένους δίσκους από μεγαλύτερα εργαλεία. Ένας δίσκος με μεγαλύτερη διάμετρο δεν έχει σχεδιαστεί για μεγαλύτερη ταχύτητα περιστροφής μικρότερων εργαλείων και μπορεί να σπάσει.

Η κοπή πρέπει πάντα να γίνεται με το δίσκο να λειτουργεί μέχρι την ονομαστική ταχύτητα. Μην αλλάζετε την ταχύτητα του δίσκου κατά την κοπή. Δώστε ιδιαίτερη προσοχή κατά την επανεκκίνηση της κοπής. Οδηγήστε το δίσκο στην ονομαστική ταχύτητα πρώτα και μόνο στη συνέχεια εισαγάγετε προσεκτικά τον δίσκο στο διάκενο κοπής.

Εάν ο δίσκος κολλήσει στο υλικό κοπής, απενεργοποιήστε αμέσως το εργαλείο και κρατήστε το στάσιμο έως ότου ο δίσκος σταματήσει εντελώς. Ποτέ μην επιχειρείτε να απελευθερώσετε τον δίσκο εν κινήσει. Μια τέτοια ενέργεια μπορεί να προκαλέσει κλώτσημα του εργαλείου προς τον χειριστή. Πριν συνεχίσετε την εργασία, πρέπει να ληφθούν μέτρα για την εξάλειψη της αιτίας της εμπλοκής.

Πάντα πρέπει να στερεώνεται το αντικείμενο για κοπή. Η στερέωση μπορεί να γίνει μέσω σφιγκτήρων, εξαρτημάτων ή παρόμοιων διατάξεων που εξασφαλίζουν ισχυρή και ασφαλή στερέωση του αντικειμένου για κοπή. Εάν το αντικείμενο για κοπή στηρίζεται, στηρίξτε το με τέτοιο τρόπο ώστε οι φέτες του κομμένου υλικού που κινούνται κατά τη διάρκεια της κοπής να μην προκαλούν εμπλοκή του δίσκου. Τα στηρίγματα πρέπει να τοποθετούνται στην άκρη του αντικείμενου που κόβεται, καθώς και κοντά στη γραμμή κοπής, και στις δύο πλευρές (XVIII). Εάν το τεμάχιο κοπής είναι πολύ μικρό για να στηριχθεί, ρυθμίστε τα στηρίγματα όπως φαίνεται στην εικόνα (XIX).

ΧΕΙΡΙΣΜΟΣ ΕΡΓΑΛΕΙΟΥ

Ετοιμασία για λειτουργία

Προειδοποίηση! Όλες οι δραστηριότητες που σχετίζονται με τη συναρμολόγηση και την αποσυναρμολόγηση καθώς και με τη ρύθμιση του εργαλείου θα πρέπει να εκτελούνται όταν η παροχή ρεύματος είναι αποσυνδεδεμένη. Βεβαιωθείτε ότι έχετε αποσυνδέσει το βύσμα του καλωδίου τροφοδοσίας από την πρίζα.

GR

Πριν ξεκινήσετε την εργασία, εγκαταστήστε τον δίσκο ή ελέγξτε την ορθότητα της τοποθέτησής του. Πατήστε και κρατήστε πατημένο το κουμπί ασφάλισης του άξονα με το δάχτυλό σας και γυρίστε τον αργά με κλειδί μέχρι να ασφαλίσει (II). Μην απελευθερώνετε το κουμπί ασφάλισης. Με τον άξονα κλειδωμένο, ξεβιδώστε τον κοχλία στερέωσης δεξιόστροφα και αφαιρέστε την εξωτερική φλάντζα στερέωσης του δίσκου. Εφαρμόστε το δίσκο στον άξονα και την εσωτερική φλάντζα στερέωσης (III). Στη συνέχεια, εγκαταστήστε την εξωτερική φλάντζα στερέωσης και, με τον άξονα ασφαλισμένο, σφίξτε αριστερόστροφα τον κοχλία στερέωσης (IV).

Εάν η κοπή είναι „υγρή”, συνδέστε τον εύκαμπτο σωλήνα στη βαλβίδα που είναι ήδη συνδεδεμένη στο εργαλείο. Η βαλβίδα μπορεί να ρυθμιστεί σε δύο θέσεις (V). Αν το κουμπί είναι κάθετο στο σωλήνα, σημαίνει ότι η βαλβίδα είναι κλειστή και αν το κουμπί είναι ευθυγραμμισμένο με το σωλήνα, σημαίνει ότι η βαλβίδα είναι ανοικτή.

Το άλλο άκρο του εύκαμπτου σωλήνα είναι εξοπλισμένο με εύκαμπτο προσαρμογέα για τη σύνδεση του εύκαμπτου σωλήνα με την πηγή νερού.

Προσοχή! Συνιστάται να κόβετε πάντα με ψύξη νερού, εάν το επιτρέπουν ο χρησιμοποιημένος δίσκος κοπής και ο τύπος του υλικού κοπής. Η χρήση νερού ψύχει το δίσκο, γεγονός που μειώνει τον κίνδυνο υπερθέρμανσης και παρατείνει τη διάρκεια ζωής του δίσκου. Επιπλέον, η χρήση νερού μειώνει τη σκόνη στο χώρο εργασίας. Απαγορεύεται η χρήση άλλων υγρών εκτός από καθαρό νερό.

Το εργαλείο είναι εργοστασιακά εξοπλισμένο με βάση που επιτρέπει την εύκολη ρύθμιση του βάθους κοπής, αλλά αντί για βάση, μπορούν να τοποθετηθούν βοηθητικοί τροχοί για να διευκολύνουν την κάθετη καθοδήγηση του δίσκου σε σχέση με το υλικό που κόβεται. Αφαιρέστε τη βάση ξεβιδώνοντας πλήρως το παξιμάδι του οδηγού ρύθμισης βάθους και ξεβιδώνοντας πλήρως και τις δύο βίδες του μεντεσέ της βάσης (VI).

Τοποθετήστε τους βοηθητικούς τροχούς στις περόνες του περιβλήματος του εργαλείου και στη συνέχεια ασφαλίστε τους με το παξιμάδι (VII).

Στο άκρο του προστατευτικού του δίσκου, θα πρέπει να τοποθετηθεί πρόσθετο ανακλινόμενο προστατευτικό, το οποίο προστατεύει από την εκτόξευση σκόνης και θραυσμάτων του υλικού προς τον χειριστή. Σύρετε το προστατευτικό πάνω από τη λαβή στο άκρο του προστατευτικού του δίσκου έτσι ώστε τα μάνδαλα να το συγκρατούν στη θέση του (VIII). Το ανακλινόμενο τμήμα του προστατευτικού πρέπει να κινείται ελεύθερα έτσι ώστε το ελατήριο να το πιέζει προς το έδαφος κατά τη διάρκεια της κοπής (X). Μπορείτε να ασφαλίσετε το κινητό μέρος του προστατευτικού στην επάνω θέση. Αυτό πρέπει να γίνει με αγκίστρωση των συρμάτων μεταξύ τους (IX).

Στην περίπτωση κοπής με εγκατεστημένη τη βάση, το βάθος κοπής πρέπει να ρυθμίζεται χαλαρώνοντας το κατευθυντήριο παξιμάδι, γείροντας τη βάση και στη συνέχεια ασφαλίζοντάς τη στην επιλεγμένη θέση με το βίδωμα του παξιμαδιού (ΧΙ). Έχει σημειωθεί κλίμακα στον οδηγό, ο οποίος διευκολύνει τον καθορισμό του βάθους κοπής.

Ανάλογα με τη μέθοδο εγκατάστασης και κοπής, ρυθμίστε το προστατευτικό του δίσκου για να προστατεύσετε τον χειριστή όσο το δυνατόν περισσότερο. Χαλαρώστε το κουμπί ασφάλισης του προστατευτικού (XII), γυρίστε το και στη συνέχεια ασφαλίστε το σφίγγοντας το κουμπί του προστατευτικού. Το προστατευτικό μπορεί να περιστραφεί κατά 80 μοίρες. Να το περιστρέφετε πάντα έτσι ώστε όσο το δυνατόν μεγαλύτερο μέρος του προστατευτικού να είναι στραμμένο προς τον χειριστή.

Το προστατευτικό του δίσκου είναι εφοδιασμένο με στόμιο που επιτρέπει τη σύνδεση του εργαλείου στο σύστημα απορρόφησης σκόνης, π.χ. σε βιομηχανική ηλεκτρική σκούπα. Αφαιρέστε το προστατευτικό του στομίου (XIII) και στη συνέχεια συνδέστε το εργαλείο στο σύστημα εξαγωγής σκόνης χρησιμοποιώντας έναν εύκαμπτο σωλήνα. Ένας πιθανός προσαρμογέας συνδέσμου δεν περιλαμβάνεται στο εργαλείο.

Προσοχή! Σε περίπτωση υγρής κοπής, το σύστημα εξαγωγής σκόνης πρέπει να προσαρμοστεί για υγρή λειτουργία.

Η εξαγωγή σκόνης θα πρέπει να χρησιμοποιείται κάθε φορά, θα μειώσει την ποσότητα σκόνης που παράγεται κατά την εργασία, γεγονός που αυξάνει την ασφάλεια στην εργασία.

Ελέγξτε το διακόπτη πριν συνδέσετε το εργαλείο στην τροφοδοσία ρεύματος. Ο διακόπτης είναι εξοπλισμένος με μια ασφάλιση για να αποτρέψει την τυχαία πίεση του διακόπτη κατά τη λειτουργία. Πιάστε τη λαβή, πιέστε με τον δείκτη την ασφάλιση, κρατήστε την σε αυτή τη θέση και, στη συνέχεια, πατήστε τον διακόπτη (ΧΙV). Απελευθερώστε την πίεση στο διακόπτη και την ασφάλιση. Ένας διακόπτης που λειτουργεί σωστά θα πρέπει να επιστρέψει αυτόματα στη θέση απενεργοποίησης.

Ο διακόπτης δεν μπορεί να ασφαλιστεί στη θέση ενεργοποίησης.

Σύνδεση στην τροφοδοσία

Προειδοποίηση! Πριν από κάθε εκκίνηση, ελέγξτε την κατάσταση του καλωδίου τροφοδοσίας. Εάν εντοπιστεί οποιαδήποτε βλάβη, μην συνδέσετε το καλώδιο αυτό στην παροχή ρεύματος. Το κατεστραμμένο καλώδιο πρέπει να αντικατασταθεί, η αντικατάσταση πρέπει να πραγματοποιηθεί στο εξουσιοδοτημένο εργοστάσιο. Το καλώδιο τροφοδοσίας πρέπει να είναι εφοδιασμένο με ασφάλεια υπολειπόμενου ρεύματος. Απαγορεύεται η εργασία με ένα εργαλείο με κατεστραμμένο καλώδιο τροφοδοσίας. Απαγορεύεται να αντικαταστήσετε μόνοι σας το καλώδιο τροφοδοσίας.

Το καλώδιο τροφοδοσίας του εργαλείου είναι εξοπλισμένο με ασφάλεια υπολειπόμενου ρεύματος. Η ασφάλεια έχει μια ενδεικτική λυχνία και δύο κουμπιά που περιγράφονται: TEST (ΔΟΚΙΜΗ) και RESET (ΕΠΑΝΑΦΟΡΑ). Δοκιμάστε τη λειτουργία της ασφάλειας

GR

κάθε φορά που συνδέεται το βύσμα του καλωδίου τροφοδοσίας του εργαλείου. Για να το κάνετε αυτό, πατήστε το κουμπί TEST και θα ανάψει η ενδεικτική λυχνία με την ένδειξη ΟΝ. Η ασφάλεια θα διακόψει την παροχή ρεύματος στο εργαλείο. Στη συνέχεια, πατήστε το κουμπί RESET για να επαναφέρετε την τροφοδοσία του εργαλείου.

Όταν χρησιμοποιούνται καλώδια προέκτασης, η διατομή κάθε καλωδίου προέκτασης δεν πρέπει να είναι μικρότερη από 4 mm² και το άθροισμα των μηκών των καλωδίων προέκτασης δεν πρέπει να είναι μεγαλύτερο από 30 m. Εάν χρησιμοποιείται καλώδιο προέκτασης στο τύμπανο, αυτό πρέπει να ξετυλίγεται πλήρως πριν από την έναρξη της εργασίας.

Λειτουργία του κόφτη

Πριν από την κοπή, σημειώστε τη γραμμή κοπής στο υλικό που πρόκειται να κοπεί. Ο κόφτης μπορεί να κόβει μόνο σε όρθια γραμμή, κάθετη στην επιφάνεια στην οποία θα οδηγηθεί το εργαλείο.

Χρησιμοποιείτε μέσα ατομικής προστασίας ανάλογα με τις συνθήκες εργασίας. Φοράτε πάντα γυαλιά ασφαλείας, παπούτσια ασφαλείας με αντιολισθητικές σόλες, ρουχισμό ασφαλείας με μακριά μανίκια και πόδια. Προστασία της ακοής και του αναπνευστικού. Εάν είναι απαραίτητο, φορέστε κράνος ασφαλείας.

Ολοκληρώστε όλα τα βήματα προετοιμασίας.

Προειδοποίηση! Κατά την υγρή κοπή, βεβαιωθείτε ότι το νερό δεν έρχεται σε επαφή με τα υπό τάση μέρη. Ειδικότερα, το νερό δεν πρέπει να εισέρχεται στις οπές εξαερισμού ή να βρίσκεται στις λαβές. Βεβαιωθείτε ότι το νερό δεν τρέχει στο καλώδιο τροφοδοσίας προς την πρίζα. Η επαφή του νερού με τα υπό τάση εξαρτήματα μπορεί να προκαλέσει ηλεκτροπληξία.

Κρατήστε το πριόνι με τα δύο χέρια από την κύρια και τη βοηθητική λαβή (Χ). Βεβαιωθείτε ότι ο δίσκος κοπής δεν έχει επαφή με κανένα αντικείμενο.

Ξεκινήστε το πριόνι πατώντας το διακόπτη.

Αφού πατήσετε το διακόπτη, αφήστε το πριόνι να φτάσει την ονομαστική του ταχύτητα και μετά ξεκινήστε να κόβετε. Απαγορεύεται η τοποθέτηση του δίσκου στο υλικό και τότε η εκκίνηση του εργαλείου. Αυτό μπορεί να προκαλέσει μπλοκάρισμα του δίσκου, τη βλάβη του ή τη βλάβη του υλικού. Αυτό μπορεί να οδηγήσει σε σοβαρούς τραυματισμούς.

Κατά την επανεκκίνησηη της κοπής, αφήστε τον δίσκο να φτάσει την ονομαστική της ταχύτητα και στη συνέχεια τοποθετήστε τον στην υποδοχή κοπής.

Κατά την κοπή, ο δίσκος πρέπει να χαμηλώνει σε ομαλή κίνηση, αποφεύγοντας την υπερβολική πίεση. Η πίεση που πρέπει να ασκηθεί στο εργαλείο δεν πρέπει να είναι μεγαλύτερη από εκείνη που επαρκεί για την κοπή του υλικού. Αποφύγετε να χτυπήσετε το υλικό που κόβεται με τον δίσκο.

Δεν πρέπει να υπάρχει κανένα μέρος του σώματος στο επίπεδο περιστροφής του δίσκου κοπής (XV). Αυτό θα μειώσει τον κίνδυνο τραυματισμού σε περίπτωση σπασίματος του δίσκου κατά τη διάρκεια της λειτουργίας.

Ο δίσκος πρέπει να οδηγείται σε ευθεία γραμμή μετακινώντας τον προς τα εμπρός και προς τα πίσω (ΧVI). Μην αποκλίνετε το δίσκο από το επίπεδο περιστροφής κατά τη διάρκεια της κοπής. Οι δίσκοι κοπής δεν είναι σχεδιασμένοι για να μεταφέρουν πλευρικά φορτία και ενδέχεται να αποσυντεθούν κατά τη λειτουργία. Αυτό δημιουργεί κίνδυνο σοβαρών τραυματισμών.

Μην ασκείτε υπερβολική πίεση στον δίσκο. Η πίεση στον δίσκο θα πρέπει να επιτρέπει την αποτελεσματική λειτουργία του άκρου κοπής.

Μην φτάνετε πολύ μακριά, η θέση εργασίας πρέπει πάντα να σας επιτρέπει να ελέγχετε το εργαλείο, ακόμη και σε περίπτωση απροσδόκητης κίνησης του εργαλείου. Κατά την εφαρμογή του περιστρεφόμενου δίσκου στο υλικό, να είστε προετοιμασμένοι για ένα τράνταγμα προς τα εμπρός του εργαλείου, το οποίο θα προκληθεί από την επαφή του άκρου του δίσκου με το υλικό που κόβεται (XVII).

Μην σκύβετε πάνω από το προϊόν κατά τη διάρκεια της εργασίας, ειδικά αν το προστατευτικό είναι τοποθετημένο με τέτοιο τρόπο ώστε να μην προστατεύει το πάνω μέρος του δίσκου.

Όποτε είναι δυνατόν, χρησιμοποιήστε ψύξη νερού κατά την κοπή. Η πίεση του νερού στο σύστημα ύδρευσης του προϊόντος πρέπει να βρίσκεται εντός του εύρους που καθορίζεται στον πίνακα τεχνικών δεδομένων. Το σύστημα ύδρευσης πρέπει να είναι εφοδιασμένο με ξεχωριστή βαλβίδα για τη διακοπή της παροχής νερού στο προϊόν.

Εάν δεν βγαίνει νερό από το προϊόν ή βγαίνει από άλλο μέρος εκτός από το εσωτερικό του προστατευτικού δίσκου κοπής, αυτό σημαίνει δυσλειτουργία και το προϊόν πρέπει να σταματήσει και, στη συνέχεια, το σύστημα νερού θα πρέπει να ελεγχθεί για λειτουργία και στεγανότητα.

Εάν δεν χρησιμοποιείται ψύξη νερού κατά τη διάρκεια της λειτουργίας, ο εύκαμπτος σωλήνας και η σύνδεση πρέπει να ασφαλίζονται έτσι ώστε να μην έρχονται σε επαφή με το δίσκο και να μην παρεμβάλλονται στη λειτουργία του προϊόντος κατά τη διάρκεια της λειτουργίας.

Πάντα ασφαλίζετε τα μέρη που πρέπει να κόβονται σωστά, ώστε να μην κινούνται απρόσμενα κατά την κοπή. Ανατρέξτε στην ενότητα «Προειδοποιήσεις σχετικά με τους δίσκους κοπής».

Οι σωλήνες πρέπει να κόβονται με την καθοδήγησή του δίσκου κατά μήκος της περιφέρειας και όχι μέσω της διατομής του σωλήνα. Οι σωλήνες κατά την κοπή πρέπει να ασφαλίζονται με σφήνες. Βεβαιωθείτε ότι το έδαφος στο οποίο στηρίζεται ο σωλήνας δεν θα συνθλιβεί κατά τη λειτουργία.

GR

Στην περίπτωση των αδαμαντοφόρων δίσκων, αυτοί μπορούν να αμβλυνθούν κατά τη διάρκεια της λειτουργίας. Εάν ο δίσκος γίνει λιγότερο αποτελεσματικός, ακονίστε τον δίσκο. Για το σκοπό αυτό, κόψτε το λειαντικό υλικό, π.χ. ψαμμίτη, άσφαλτο ή αεριούχο σκυρόδεμα.

Να είστε ιδιαίτερα προσεκτικοί όταν ολοκληρώνετε το κόψιμο. Ο δίσκος κοπής χάνει την υποστήριξη του υλικού κοπής, γεγονός που μπορεί να οδηγήσει σε τίναγμα ή αναπήδηση προς τον χειριστή. Μειώστε την πίεση στο δίσκο όταν τελειώσετε το κόψιμο.

Εάν έχει χρησιμοποιθεί ψύξη νερού κατά την κοπή, στεγνώστε τον δίσκο και το εσωτερικό του προστατευτικού του δίσκου. Μετά την κοπή, θέστε τον δίσκο σε πλήρη ταχύτητα για περίπου 30 δευτερόλεπτα, η ορμή του αέρα θα στεγνώσει τον δίσκο και το εσωτερικό του προστατευτικού του δίσκου.

Μετά την κοπή, κρατήστε το εργαλείο ακίνητο, απελευθερώστε την πίεση στον διακόπτη και περιμένετε να σταματήσει εντελώς η περιστροφή του δίσκου. Σηκώστε την κεφαλή κοπής. Αποσυνδέστε το φις καλωδίου από την πρίζα και ξεκινήστε τη συντήρηση.

ΣΥΝΤΗΡΗΣΗ, ΦΥΛΑΞΗ ΚΑΙ ΜΕΤΑΦΟΡΑ

ΠΡΟΣΟΧΗ! Πριν αρχίσετε τη ρύθμιση, τον χειρισμό και τη συντήρηση βγάλτε το φις της συσκευής από την πρίζα. Αφού ολοκληρώσετε την εργασία πρέπει να ελέγξετε την τεχνική κατάσταση του ηλεκτροεργαλείου παρατηρώντας το εξωτερικά και να εκτιμήσετε: τον κορμό και τη λαβή, το ηλεκτρικό καλώδιο με το φις, τη λειτουργία του διακόπτη, τη διαπερατότητα των οπών εξαερισμού, το σπινθηρισμό βουρτσών, το επίπεδο θορύβου εργασίας τριβέων και μετάδοσης κίνησης, το ξεκίνημα και την ομαλή λειτουργία. Κατά την περίοδο εγγύησης ο χρήστης δεν μπορεί να αποσυναρμολογήσει ούτε να αντικαταστήσει κάποιο υποσύστημα ή εξάρτημα της συσκευής, γιατί έτσι χάνει τα δικαιώματα εγγύησης. Όλες οι παρατυπίες που παρατηρήσετε στην επιθεώρηση ή κατά τη λειτουργία είναι σήμα να αναθέσετε την επισκευή στο εξουσιοδοτημένο κέντρο σέρβις. Αφού ολοκληρώσετε την εργασία πρέπει να καθαρίσετε το περίβλημα, τις σχισμές εξαερισμού, τους διακόπτες, την πρόσθετη λαβή και τα προστατευτικά π.χ. με ροή συμπιεσμένου αέρα (με πίεση όχι μεγαλύτερη από 0,3 MPa), με μια βούρτσα ή ένα στεγνό ύφασμα χωρίς χημικά παρασκευάσματα ή απορρυπαντικά. Σκουπίστε το εργαλείο και τη λαβή με στεγνό, καθαρό ύφασμα.

Το προϊόν πρέπει να φυλάσσεται καλά καθαρισμένο και στεγνό. Πρέπει να φυλάσσεται σε εσωτερικό χώρο. Να προστατεύεται από μη εξουσιοδοτημένη πρόσβαση. Στον τόπο αποθήκευσης πρέπει να προβλέπεται κατάλληλος αερισμός για να αποφεύγεται η συμπύκνωση υδρατμών. Ο τόπος φύλαξης πρέπει να προστατεύει το προϊόν από τις επιπτώσεις των καιρικών συνθηκών.

Το προϊόν πρέπει να μεταφέρεται σε μονάδες συσκευασίας ή άλλες σκληρές συσκευασίες, εξασφαλίζοντας προστασία από ηλεκτροπληξίες. Προστατεύστε το προϊόν από την υγρασία κατά τη μεταφορά.

Κατά την αντικατάσταση του προστατευτικού ή πιο συχνά, ειδικά εάν παρατηρηθούν συμπτώματα κατά τη διάρκεια της λειτουργίας χωρίς φορτίο, όπως όταν βγαίνουν από το εσωτερικό του προστατευτικού σπινθήρες, σκόνη, άνιση περιστροφή, αυξημένοι κραδασμοί, το εσωτερικό του προστατευτικού θα πρέπει να καθαρίζεται προσεκτικά. Για να το κάνετε αυτό, αφαιρέστε τη βάση του κόφτη και στη συνέχεια αφαιρέστε όλα τα μάνδαλα που βρίσκονται στην άκρη του προστατευτικού (ΧΧ). Αυτό θα σας επιτρέψει να ανοίξετε το κάλυμμα του προστατευτικού (ΧΧΙ). Αφαιρέστε τον δίσκο και καθαρίστε το εσωτερικό του προστατευτικού με μένα πινέλο ή μια μαλακή πλαστική βούρτσα. Μην χρησιμοποιείτε αιχμηρά ή μεταλλικά αντικείμενα για να καθαρίσετε το προστατευτικό. Μετά τον καθαρισμό, κλείστε το προστατευτικό και ασφαλίστε το με τα μάνδαλα.

Ανταλλακτικά

Αναλυτικός κατάλογος ανταλλακτικών του προϊόντος υπάρχει στο τμήμα «Για λήψη» στο δελτίο του προϊόντος στην ιστοσελίδα της TOYA SA: www.toya.pl.

TOYA S.A.
