INSTRUKCJA OBSŁUGI Conquest V6 3-18x50 ZEISS

Informacje dotyczące użytkowania

Produkty marki ZEISS cechują się świetnymi właściwościami optycznymi, precyzyjnym wykończeniem i długą żywotnością.

Przestrzegaj poniższych informacji dotyczących użytkowania – dzięki nim optymalnie wykorzystasz – funkcje swojej lunety celowniczej, która stanie się Twoim niezawodnym towarzyszem na dlugie lata.

Informacje dla Państwa bezpieczeństwa

Usuwanie baterii

Nie wrzucać baterii do odpadów z gospodarstwa domowego!

Przy usuwaniu baterii należy korzystać z systemu utylizacji działającego ewentualnie w Państwa kraju.

Proszę usuwać tylko rozładowane baterie.

Baterie są z reguły rozładowane, gdy urządzenie, które jest nimi zasilane, jest

■ wyłączone i sygnalizuje „Bateria pusta”.

■ po dłuższym użytkowaniu baterii urządzenie nie funkcjonuje prawicłowo.

Wpływ czynników środowiskowych

- Nigdy nie patrz przez lunetę celowniczą na słońce albo źródła promieniowania laserowego! Może to spowodować poważne uszkodzenie oczu.

- Nie narażaj urządzenia bez założonych pokrywek przez dłuższy czas na działanie słońca. Objektyw i okular mogą w tym wypadku działać jak soczewka i zniszczyć elementy wewnątrz Urządzenia.

■ Proszę unikać dotykania powierzchni metalowej po działaniu promieni słonecznych lub zimna.

Niebezpieczeństwo połknięcia

Baterie i części zewnętrzne, które można zojąć z lunety, należy chronić przed dziećmi (niebezpieczeństwo połknięcia).

Funkcjonowanie urządzenia

■ Przed rozpoczęciem prac przy urządzeniu zamontowanym na broni należy zawsze sprawdzić i zapewnić, że bron palna jest rozładowana.
■ W celu uniknięcia obrażeń należy zawsze zapewnić wystarczacjący odstęp zamontowanej lunety od oczu.
■ Proszę upewnić się przed używaniem, że Twoja luneta celownicza funkcjonuje prawidłowo.
■ Spojrzeniem przez lunetę sprawdzić, czy optyka daje jasny, niezakłócony obraz.
- Nieostrożne obchodzenie się z lunetą może spowodować zmianę ustawień urządzenia.
■ Proszę sprawdzić prawidłowe ustawienie siatki celowniczej przez strzelanie kontrolne.

Zakres dostawy

ZEISS Conquest ^® V6 lunety celownicze z podświetlonymi siatkami celowniczymi

	Produkt	Numer zamówienia	Zakres dostawy
Conquest V6 3-18x50 52 22 41			Luneta celowniczaPokrywka ochronnaPokrywka pokrętłaŚciereczka do czyszczeniaprzyrządów optycznychInstrukcja krótka
Conquest V6 5-30x50 52 22 51

DANE TECHNICZNE 3-18x50 5-30x50

Powiększenie		3.0	18.0	5.0	30.0
Średnica obiektywu	mm	28.6	50.0	47.8	50.0
Żrenica wyjściowa	mm	9.5	2.8	9.5	1.7
Liczba zmierzchowa		8.5	30.0	14.1	38.7
Pole widzenia	ft/100yds (m/100m)	37.2(12.4)	6.3(2.1)	22.2(7.4)	3.6(1.2)
Kąt widzenia obiektywu	°	7.1	1.2	4.2	0.7
Zakres regulacji dioptrii	dpt	-3 / + 2		-3 / + 2
Odstęp oka	in (mm)	3.5 (90)		3.5 (90)
Bez paralaksy	yds (m)	50 - ∞		50 - ∞
Zakresu ustawienia	MOA (cm/100m)	103x58(300x170)		62x34(180x100)
Regulacja na jedno kliknięcie	MOA (cm)	1/4 (0.7)		1/4 (0.7)
Średnica rury środkowej	mm	30		30
Średnica rury okularu	mm	45.5		45.5
Średnica rury objektywu	mm	56		56
Powloka		LotuTec®		LotuTec®
Wypełnienie azotem		√		√
Wodoszczelność	mbar	400		400
Zakres temperatur	°F (°C)	-12 / +122(-25 / +50)		-12 / +122(-25 / +50)
Długość	in (mm)	13.3 (338)		14.9 (380)
Cieżar bez szyny wewnętrznej	oz (g)	22.2 (630)		27.9 (740)

Zmiany wykonania i zakresu dostawy, służące rozwojowi technicznemu, zastrzeżone.

(1) (2) (3)

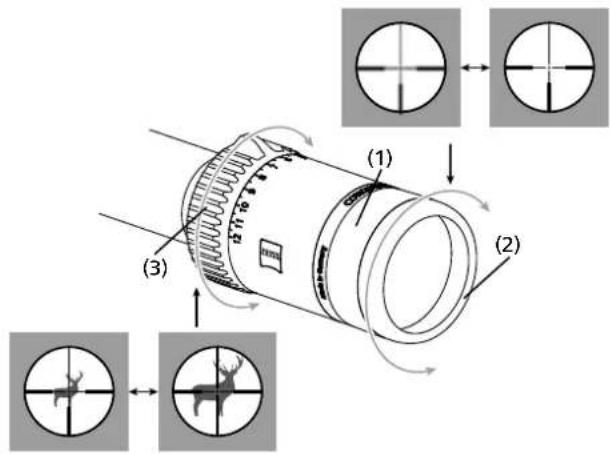

Ustawienie ostrości siatki celowniczej

Ustawienie ostrości przez przekręcenie okularu (1)

Zaleca się wykonanie tego ustawienia przy większym stopniu powiększenia. Siatka celownicza pozostaje w tym wypadku równomiernie ostra w całym zakresie powiększenia.

Wskazówka: Oprawka okularu jest wyposażona w gumowy pierścień chroniący przed obrażeniami (2).

Zmiana powiększenia

Wszystkie powiększenia można ustawiać płynnie między najniższym i najwyższym stopniem powiększenia. Zmiana powiększenia następuje przez przekręcenie pokrętła (3) na króccu okularu. Stopnie powiększenia są oznakowane liczbami i znakami.

Wskazówka: W razie używania przy zmierzchu wzgl w nocy:

Przekręcić w lewo do oporu – największe powiększenie. przekręcenie w prawo do oporu – najmniejsze powiększenie. Jeżeli nosek pokrętła zmiany powiększenia jest na górze, ustawione jest średnie powiększenie.

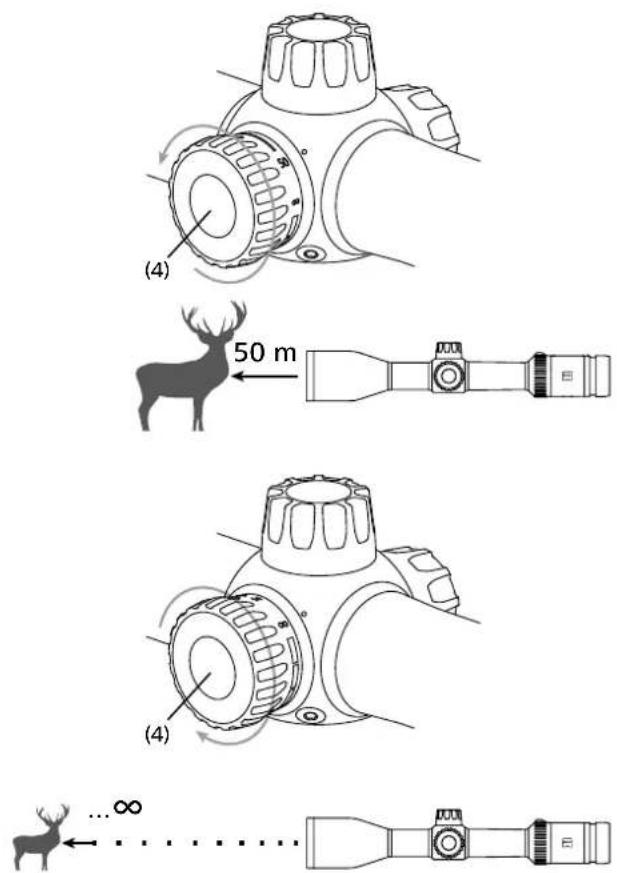

Ustawienie paralaksy

Poprzez kręcenie guzika regulacyjnego (4) można ustawić optymalną ostrość dla każdej odległości celu i uniknąć błędów celowania wskutek paralaksy.

Montaż i ustawienia podstawowe

W celu zapewnienia, aby broń i luneta celownicza współdziały ze sobą jako perfekcyjny zespół, luneta powinna być montlowana zawsze przez doświadczonego rusznikarza. Skaleczeniom w okolicach oka wskutek odrzutu broni można zapobiec poprzez prawidłowy montaż we właściwej odległości od oka. Prawidłowa odległość od oka gwarantuje ponadto pełne pole widzenia.

(5) (9) (10) (7) (8) (6) (10) (9)

Justowanie lunety celowniczej ZEISS Conquest V6 odpowiednio do broni Ustawianie lunet celownicznych ZEISS Conquest V6 odpowiednio do broni, czyli korektura odchyleń położenia punktu trafienia, jest uproszczone przez regulację zapadkową ustawienia wysokości i odchylenia bocznego siatki celowniczej. Przy tym należy postępować następująco:

a) Po odkręceniu dekla ochronnego (5 wzgl. 6) można regulować siatkę celowniczą przy pomocy pokręteł w wysokości (7) i ustawieniu bocznym (8). W przypadku lunet celowniczych serii ZEISS Conquest V6 jedno kliknięcie odpowiada przestawieniu o ¼ MOA.

Jeżeli broń strzela za nisko, wymaga to korektury celownika w górę (kierunek „H”), odpowiednio o jeden obrót pokrętła (7) w kierunku przeciwnym do kierunku ruchu wskazówek zegara.

Jeżeli broń strzela za wysoko, wymaga to korektury celownika w dół, odpowiednio o jeden obrót pokrętła (7) zgodnie z kierunkiem ruchu wskazówek zegara.

Jeżeli broń strzela w lewo, wymaga to korektury celownika w prawo (kierunek „R”), odpowiednio o jeden obrót pokrętła (8) w kierunku przeciwnym do kierunku ruchu wskazówek zegara.

Jeżeli broń strzela w prawo, wymaga to korektury celownika w lewo, odpowiednio o jeden obrót pokrętła (8) zgodnie z kierunkiem ruchu wskazówek zegara.

b) Po przestrzelaniu należy wyciągnąć pokrętło (7 wzgl. 8) z zapadki do góry i ustawić oznakowanie zerowania pierścienia (9) na znacznik indeksowy (10). Pokrętło (7 wzgl. 8) wcisnąć w dół do zapadki. Indeks służy do odnalezienia pierwotnej pozycji w przypadku późniejszej zmiany ustawienia siatki celowniczej (dla innych odległości lub innej amunicji).
c) Nie zapomnieć: Należy ponownie przykręciń pokrywki ochronne (5 wzgl. 6).

Wskazówka: Siatka celownicza jest ustawiona przy dostawie lunet celowniczych serii ZEISS Conquest V6 na środek zakresu regulacji, a oznakowanie zerowe pierścieni regulacyjnych (7 wzgl. 8) na punkt indeksowy (10). Wychodząc z tego ustawienia możliwe jest ustawienie do góry, w dół wzgl. w prawo i w lewo w połowie zakresów regulacji podanych w poniższej tabeli.

Lunety celownicze ZEISS Conquest V6 są skonstruowane w ten sposób, że przy wykonywaniu zmian ustawienia siatki nie można rozpoznać odpowiedniego poruszania się samej siatki celowniczej w kierunku centrum obrazu. Siatka celownicza pozostaje przy wszystkich ustawieniach zawsze w centrum obrazu.

Ballistic Turret dla lunet celowniczych ZEISS CONQUEST V6

Jeżeli Państwa luneta celownicza typu ŽEISS CONQUEST V6 wyposażona jest w Ballistic Turret, mają Państwo możliwość szybkiego i prostego celowania w punkt na różne odległości. Opad pocisku jest kompensowany przez zmianę ustawienia linii wizjera lunety odpowiednio do odległości, bez zdejmowania kapturka ostonowego regulacji siatki celowniczej.

Pokrętło (12) posiada podziałkę liniową od 1 do 75. Odległość od kreski do kreski wynosi jedno kliknięcie odpowiadające ¼ MOA. Kazda, co 10 kreska jest oznakowana liczbami od 10-70.

Jeżeli znane są wielkości balistyczne w odniesieniu do strzelania w punkt na 100 yds/m, można bezpośrednio ustalić i zanotować kliknięcia konieczne dla różnych odległości.

Wskazówka: Ogranicznik szybkiej regulacji siatki celowniczej Ballistic Turret zapobiega przestawieniu poniżej znacznika „0”.

Przystrzelanie broni z szybka regulacja siatki celowniczej Ballistic Turret: W celu korektury strzalu należy postępować w następujący sposób:

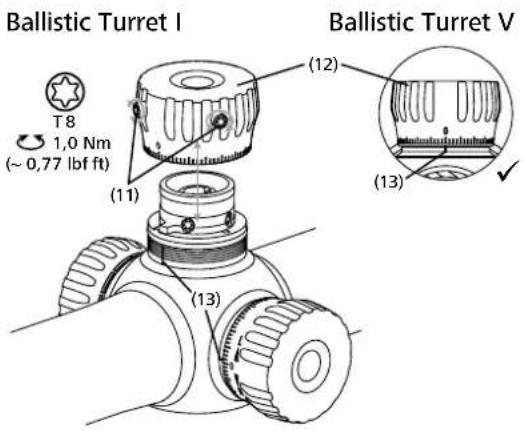

Ballistic Turret I Wykręcić śruby (11) i zdjąć pokrętło regulacyjne (12).

Ballistic Turret II Wykręcić śruby (14) i wyciągnąć zabierak (15).

Ballistic Turret III Monetę (16) wsadzić do odpowiedniej szczeliny pokrętła (17). Jeżeli broń strzela za nisko, wymaga to korektury celownika w górę (kierunek „H”), odpowiednio o jeden obrót pokrętła za za pomocą monety (16) odwrotnie do kierunku ruchu wskazówek zegara. Jeżeli broń strzela za wysoko, wymaga to korektury celownika w dół, odpowiednio o jeden obrót pokrętła za pomocą monety (16) zgodnie z ruchem wskazówek zegara.

Jeżeli broń strzela w lewo, wymaga to korektury celownika w prawo (kierunek „R”), odpowiednio o jeden obrót pokrętła (17) w kierunku przeciwnym do kierunku ruchu wskazówek zegara. Jeżeli broń strzela w prawo, wymaga to korektury celownika w lewo, odpowiednio o jeden obrót pokrętła (17) zgodnie z ruchem wskazówek zegara.

Po przystrzelaniu broni na dystans 100 yds/m w punkt:

Ballistic Turret IV Przestawienie wysokości: zabierak (15) nasadzić w ten sposób, aby kolek oporowy zabieraka (19) przylegal do oporu lunety celowniczej (20). Następnie dokręcić śruby (14).

Regulacja boczna: poluzować śruby (21) i nasadzić pokrętło regulacyjne (18) w ten sposób, aby znacznik „0” był zgodny ze znacznikiem indeksowym na pierścieniu zapadkowym (13).

Ballistic Turret V Pokręto (12) nasadzić w ten sposób, aby znacznik „0” był zgodny ze znacznikiem indeksowym na pierścieniu zapadkowym (13). Dokręcić śruby (11).

Wskazówka: W celu wykorzystania całego zakresu regulacji wysokości i ustawień bocznych lunety celowniczej potrzebne są więcej niż 2 obroty. Znaczniki umieszeczone naokoło poniżej pokrętła regulacyjnego określają pozycję obrotu regulacji siatki celowniczej. Jeżeli pokrętło regulacji jest zamontowane prawidłowo, ustawiony jest pierwszy obrót i jest widoczny pierwszy pierścień. Jeden obrót w kierunku przeciwnym do ruchu wskazówek zegara prowadzi do wykręcenia się pokrętła (12 wzgl. 18). Jeden obrót w kierunku ruchu wskazówek zegara prowadzi do wkręcenia się pokrętła (12 wzgl. 18).

Jeżeli po wykonaniu korektury ustawienia siatki widocznie są kreski ponizej pokrętła regulacyjnego, umieszczone naokoło pokrętła, pozycja zerowa obejmuje jeden kompletny obrót (80 kliknięć). Trzy widoczne kreski naokoło pokrętła odpowiadają w pozycji zerowej 2 obrotom (160 kliknięć).

Szczelność

Luneta celownicza jest wodoszczelna, sprawdzona na ciśnienie według DIN ISO 9022-80 i wypełniona azotem. Prawidłowe uszczelnienie jest zapewnione także w tym wypadku, gdy nakręcane pokrywki (5 wzgl. 6) regulacji siatki celowniczej nie są przykręcone. Proszę jednak zawsze zwracać uwagę na dobre osadzenie tych nakręcanych pokrywek (5 wzgl. 6) oraz leżących pod nimi pierścieni uszczelniających.

Siatka celownicza

Państwa luneta celownicza jest wyposażona w siatkę celowniczą wybraną przez Państwa. Przy modelach ZEISS Conquest V6 siatka celownicza znajduje się w płaszczyźnie okularu. Siatka celownicza nie ulega powiększeniu przy zmianie stopnia powiększenia, lecz pozostaje zawsze taka sama, tym samym miara pokrycia siatki celowniczej jest więc przy tych lunetach celowniczych uzależniona od powiększenia.

ZBR

Jeżeli są Państwo zainteresowani aktualnym przeglądem oferty dostępnych siatek celowniczych i miarami pokrycia, zapraszamy na naszą stronę internetową

www.zeiss.de/subtensions lub prosimy o skontaktowanie się z nami pod adresem:

Carl Zeiss

Sports Optics GmbH

ZEISS Gruppe

Gloelstraße 3 – 5

D-35576 Wetzlar

Przebudowa siatki celowniczej

Lunety celownicze ZEISS Conquest V6 można oczywście wyposażć w inne dostępne siatki celownicze również w okresie późniejszym. W cely przebudowy siatki celowniczej należy przesłać lunetę celowniczą do naszego serwisu obsługi klientów.

Pielęgnacja i konserwacja

Lunela celownicza jest wyposażona w powłokę ZEISS LotuTec. Ta skuteczna powłoka ochronna dla powierzchni soczewek wyraźnie redukuje zabrudzenie soczewek ze względu na szczególnie gładką powierzchnię i związany z tym efekt skrapłania się wody. Soczewki są mniej podatne na przyleganie wszelkiego brudu, a wszystkie zabrudzienia można usunąć szybko, prosto i bez smug. Powłoka LotuTec jest przy tym wytrzymała i odporna na ścieranie.

Państwa luneta celownicza firmy ZEISS nie wymaga żadej szczególnej konserwacji. Większych cząsteczek zabrudzeń (np. piasku) znajdujących się na soczewkach, nie należy wycierać, lecz zdmuchnąć, bądź usunąć pędzelkiem! Odciski palców na powierzchni soczewek mogą je po pewnym czasie uszkodzić. Najprostszym sposobem czyszczenia powierzchni soczewek jest chuchlnęcie i przetarcie czystą ściereczką wzgl. chusteczką do czyszczenia optyki.

Szczególnie w krajach tropikalnych istnieje możliwość osadu grzybowego na opłyce – można temu zapobiec przez przechowywanie lunety w suchym miejscu i zawsze dobre wietrzenie zewnętrznych powierzchni soczewek.

Części zamienne dla ZEISS Conquest V6

Jeżeli będą Państwo potrzebowali części zamiennych do Państwa lunety celowniczej, np. pokrywek ochronnych, prosimy o skierowanie się do Państwa specjalistycznej placówki handlowej, krajowego przedstawicielstwa naszej firmy lub naszego serwisu obsługi klientów.

Jeżeli pragną Państwo skontaktować się z naszym działem obsługi klientów telefonicznie, jesteśmy chętnie do Państwa dyspozycji od poniedziałku do piątku w godz. od 8 do 18 (CET).

Tel.: [phone]

Fax: [phone]

[e-mail]

* Wyposazenie nie jest objęte programem dostawy!

ZEISS jest symbolem niezawodnie wysokiej jakości. Dlatego oferujemy jako producent – niezależnie od obowiązków gwarancyjnych sprzedawcy wobec klienta – gwarancję na ten produkt na okres 10 lat.

Warunki gwarancji można znaleźć pod poniższym adresem:

Proszę zarejestrować swój produkt pod:

Zmiany wykonania i zakresu dostawy, służące rozwojowi technicznemu, zastrzezone. Nie przejmujemy odpowiedzialności za omyłki i błędy drukarskie.

ZEISS CONQUEST V6 3-18x50 | 5-30x50
