BEDIENUNGSANLEITUNG Conquest V6 3-18x50 ZEISS

Die Produkte der Marke ZEISS sind geprägt durch henvorragende optische Leistungen, präzise Verarbeitung und lange Lebensdauer. Bitte beachten Sie folgende Gebrauchshinweise, damit Sie Ihr Zielfernrohr optimal nutzen können und es Ihnen über viele Jahre ein zuverlässiger Begleiter wird.

Informationen für Ihre Sicherheit

Batterie-Entsorgung

Batterien gehören nicht in den Hausmüll!

Bitte bedienen Sie sich bei der Rückgabe verbrauchter Batterien eines in Ihrem Land evtl. vorhandenen Rücknahmesystems.

Bitte geben Sie nur entladene Batterien ab.

Batterien sind in der Regel dann entladen, wenn das damit betriebene Gerät

■ abschaltet und signalisiert „Batterie leer“

- nach längerem Gebrauch der Batterie nicht mehr einwandfrei funktioniert.

Umwelteinflüsse

■ Schauen Sie keinesfalls mit dem Zielfernrohr in die Sonne oder Laserlichtquellen, dies kann zu schweren Augenverletzungen führen.

- Setzen Sie das Gerät nicht ohne Schutzdeckel längere Zeit der Sonne aus. Das Objektiv und das Okular können wie ein Brennglas wirken und innen liegende Bauteile, als auch daher liegende Objekte, zerstören.

■ Vermeiden Sie Berührungen der Metalloberfläche nach Sonneneinstrahlung oder Kälte.

Verschluckungsgefahr

Lassen Sie Batterien und die abnehmbaren Außenteile nicht in die Hände von Kindern geraten (Verschluckungsgefahr).

Funktion

■ Vor dem Arbeiten am an der Waffe montierten Zielfernrohr stets überprüfen und gewährleisten, dass die Schusswaffe entladen ist.
■ Zum Schutz vor Verletzungen achten Sie im montierten Zustand auf ausreichend Augenabstand.
■ Bitte vergewissern Sie sich vor der Benutzung, dass Ihr Zielfernrohr einwandfrei funktioniert.
■ Prüfen Sie durch Hindurchschauen, ob die Optik ein klares, ungestörtes Bild liefert.
■ Bei grober Behandlung ist eine Dejustierung nicht auszuschließen.
■ Die richtige Einstellung des Absehens prüfen Sie durch Kontrollsschießen.

Lieferumfang

ZEISS Conquest® V6 Zielfernrohre mit Absehenbeleuchtung:

	Produkt Best.-Nr.		Lieferumfang
Conquest V6 3-18x50 52 22 41			ZielfernrohrSchutzkappeElevationsdeckelOptikreinigungstuchQuick-Guide
Conquest V6 5-30x50 52 22 51

TECHNISCHE DATEN 3-18x50 5-30x50

Vergrößerung		3.0	18.0	5.0	30.0
Wirksamer Objektivdurchmesser	mm	28.6	50.0	47.8	50.0
Austrittspupillen-Durchmesser	mm	9.5	2.8	9.5	1.7
Dämmerungszahl		8.5	30.0	14.1	38.7
Schfeld	ft/100yds (m/100m)	37.2(12.4)	6.3(2.1)	22.2(7.4)	3.6(1.2)
Objektiver Schwinkel	°	7.1	1.2	4.2	0.7
Dioptrien-Verstellbereich	dpt	-3 / + 2		-3 / + 2
Augenabstand	in (mm)	3.5 (90)		3.5 (90)
Parallaxfrei	yds (m)	50 - ∞		50 - ∞
Verstellbereich	MOA (cm/100m)	103x58(300x170)		62x34(180x100)
Verstellung pro Klick	MOA (cm)	1/4 (0.7)		1/4 (0.7)
Mittelrohrdurchmesser	mm	30		30
Okularrohrdurchmesser	mm	45.5		45.5
Objektivrohrdurchmesser	mm	56		56
Vergütung		LotuTec*		LotuTec*
Stickstofffüllung		√		√
Wasserdichtigkeit	mbar	400		400
Funktionstemperatur	°F (°C)	-12 / +122(-25 / +50)		-12 / +122(-25 / +50)
Länge	in (mm)	13.3 (338)		14.9 (380)
Gewicht ohne Innenschiene	oz (g)	22.2 (630)		27.9 (740)

Änderungen in Ausführung und Lieferumfang, die der technischen Weiterentwicklung dienen, sind vorbehalten.

Scharfstellen des Absehens

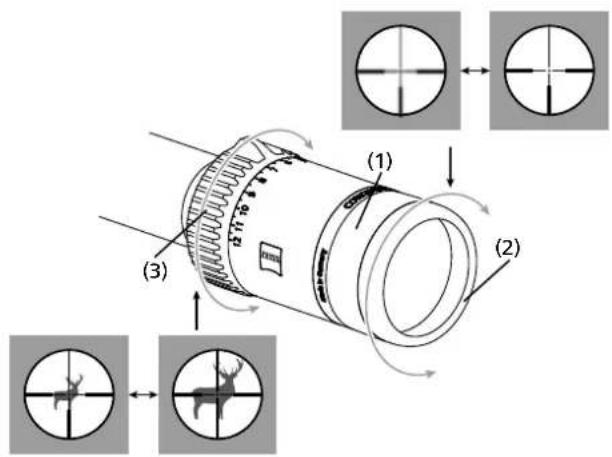

Die Scharfeinstellung des Absehens erfolgt durch Drehen des Okulars (1). Es empfiehlt sich, diese Einstellung bei einer höheren Vergrößerungsstufe vorzunehmen. Das Absehen bleibt dann über den gesamten Vergrößerungsbereich gleichbleibend scharl.

Hinweis: Zum Schutz vor Verletzungen ist an der Okularfassung ein Gummiring (2) angebracht.

Vergrößerungswechsel

Sie können alle Vergrößerungen zwischen der niedrigsten und höchsten Vergrößerungsstufe stufenlos einstellen. Der Vergrößerungswechsel erfolgt durch Drehen des Wechslers (3) am Okularstutzen. Die Vergrößerungsstufen sind durch Zahlen und Markierungen gekennzeichnet.

Hinweis: Für den Gebrauch in der Dämmerung bzw. Nacht:

Drehung nach links bis zum Anschlag – höchste Vergrößerung.

Drehung nach rechts bis zum Anschlag – niedrigste Vergrößerung.

Wenn der Nocken des Vergrößerungswechslers nach oben steht, ist die mittlere Vergrößerung eingestellt.

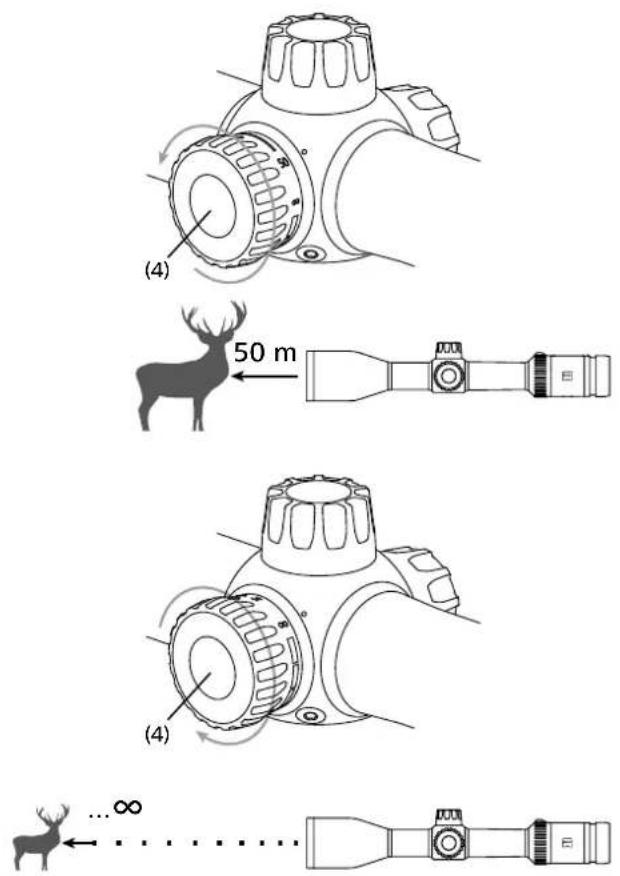

Durch Drehen des Verstellknopfes (4) kann die optimale Scharfe für jede Zielentfernung eingestellt und Zielfehler durch Parallaxe vermieden werden.

Montage Grundeinstellung

Um sicherzustellen, dass Waffe und Zielfernrohr als eine Einheit perfekt zusammenwirken, sollte das Zielfernrohr immer von einem qualifizierten Büchsenmacher montiert werden. Verletzungen am Auge, in Folge des Rückstoßes der Waffe, lassen sich durch die ordnungsgemäße Montage im richtigen Augenabstand vermeiden. Der richtige Augenabstand ist darüber hinaus ein Garant für das volle Sehfeld.

(5) (9) (10) (7) (8) (6) (10) (9)

Das Justieren des Zielfernrohres ZEISS Conquest V6 zur Waffe

Das Justieren der ZEISS Conquest V6 Zielfernrohre zur Waffe, also die Korrektur bei Abweichungen der Treffpunktlage, wird durch die Klick-Rastung in der Höhen- und Seitenverstellung des Absehens erleichtert. Dabei ist in folgender Weise zu verfahren:

a) Nach Abschrauben der Schutzkappen (5 bzw. 6) lässt sich das Absehen durch Drehen der Verstellköpfe in der Höhe (7) und in der Seite (8) verstellen. Bei den Zielfernrohren der ZEISS Conquest V6 Serie entspricht 1 Klick einer Verstellung von ¼ MOA.

Schießt die Waffe tief, erfordert dies eine Schusskorrektur nach oben (Richtung „H“), entsprechend einer Drehung gegen den Uhrzeigersinn des Verstellknopfes (7).

Schießt die Waffe hoch, erfordert dies eine Schusskorrektur nach unten, entsprechend einer Drehung im Uhrzeigersinn des Verstellknopfes (7). Schießt die Waffe links, erfordert dies eine Schusskorrektur nach rechts (Richtung „R“), entsprechend einer Drehung gegen den Uhrzeigersinn des Verstellknopfes (8).

Schießt die Waffe rechts, erfordert dies eine Schusskorrektur nach links, entsprechend einer Drehung im Uhrzeigersinn des Verstellknopfes (8).

b) Nach dem Einschießen den Knopf (7 bzw. 8) nach oben aus der Rastung herausziehen und die Nullmarkierung des Teilringes (9) auf die Indexmarke (10) stellen. Knopf (7 bzw. 8) nach unten in die Rastung drücken. Der Index dient dazu, bei späteren Verstellungen des Absehens (für andere Entfernungen oder andere Laborierungen) die ursprüngliche Stellung wiederzufinden.

c) Nicht vergessen: Schutzkappe (5 bzw. 6) wieder aufschrauben.

Hinweis: Bei der Lieferung der Zielfernrohre der ZEISS Conquest V6 Serie ist das Absehen auf die Mitte des Verstellbereiches und die Nullmarkierung der Verstellknöpte (7 bzw. 8) auf die Indexmarke (10) eingestellt. Von dieser Einstellung aus ist eine Verstellung nach oben und unten bzw. nach rechts und links über die Hälfte der nachfolgend in der Tabelle angegebenen Verstellbereiche möglich.

Hinweis: Die Zielfernrohre ZEISS Conquest V6 sind so konstruiert, dass bei der Betätigung der Absehenverstellung eine entsprechende Bewegung des Absehens selbst zum Zentrum des Bildes nicht zu erkennen ist. Das Absehen bleibt bei allen Verstellungen immer im Zentrum des Bildes.

Ballistic Turret für ZEISS CONQUEST V6 Zielfernrohre

Ist Ihr ZEISS CONQUEST V6 Zielfernrohr mit dem Ballistic Turret ausgerüstet, haben Sie die Möglichkeit schnell und einfach auf unterschiedlichste Distanzen „Fleck“ zu halten. Der Geschossabfall wird durch Verstellen der Visierlinie des Zielfernrohres entsprechend der Entfernung kompensiert, ohne die Schutzkappe der Absehenverstellung zu entfernen.

Der Drehknopf (12) ist mit einer linearen Teilung von 1 bis 75 versehen. Der Abstand von Teilstrich zu Teilstrich beträgt 1 Klick entsprechend ¼ MOA. Jeder zehnte Strich ist mit einer Zahl von 10-70 gekennzeichnet.

Sind die Ballistikwerte bezogen auf Fleckschuss 100 yds/m bekannt, kann man die benötigten Klicks auf die unterschiedlichen Entfernungen direkt bestimmen und sich diese notieren.

Hinweis: Ein Anschlag im Ballistic Turret verhindert eine Verstellung nach unten über die „0“-Markierung hinaus.

Einschießen der Waffe mit Ballistic Turret:

Um eine Schusskorrektur nach unten über die Nullmarkierung hinaus durchzuführen, ist wie folgt zu verfahren:

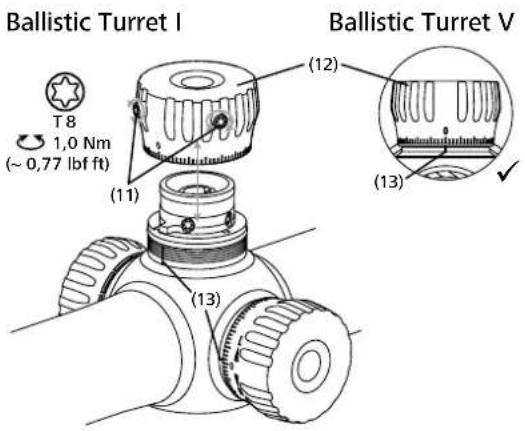

Ballistic Turret I Schrauben (11) heraus drehen und Verstellknopf (12) abziehen.

Ballistic Turret II Schrauben (14) herausdrehen und Mitnehmer (15) herausheben.

Ballistic Turret III Münze (16) in den dafür vorgesehen Schlitz des Verstellknopfes (17) einsetzen.

Schießt die Waffe tief, erfordert das eine Schusskorrektur nach oben (Richtung „H“), entsprechend einer Drehung der Münze (16) gegen den Uhrzeigersinn.

Schießt die Waffe hoch, erfordert das eine Schusskorrektur nach unten, entsprechend einer Drehung der Münze (16) im Uhrzeigersinn.

Schießt die Waffe links, erfordert dies eine Schusskorrektur nach rechts (Richtung „R“), entsprechend einer Drehung

gegen den Uhrzeigersinn des Verstellknopfes (17).

Schießt die Waffe rechts, erfordert dies eine Schusskorrektur nach links, entsprechend einer Drehung im Uhrzeigersinn des Verstellknopfes (17).

Nachdem die Waffe auf 100 yds/m Fleck eingeschossen ist:

Ballistic Turret IV Höhenverstellung: Mitnehmer (15) so aufsetzen, dass der Anschlagstift des Mitnehmers (19) am Anschlag des Zielfernrohrs (20) anliegt. Anschließend Schrauben (14) wieder anziehen.

Seitenverstellung: Schrauben (21) lösen und Verstellknopf (18) so aufsetzen, dass die „0“-Marke mit der Indexmarke am Rastring (13) übereinstimmt.

Ballistic Turret V Verstellknopf (12) so aufsetzen, dass die „0“-Marke mit der Indexmarke am Rastring (13) übereinstimmt. Schrauben (11) wieder festziehen.

Hinweis: Um den gesamten Verstellbereich der Höhen und Seitenverstellung des Zielfernrohrs auszunutzen, werden mehr als 2 Umdrehungen benötigt. Unterhalb des Verstellknopfes aufgebrachte, umlaufende Markierungen kennzeichnen die Stellung, in welcher Umdrehung sich die Absehenverstellung befindet. Ist der Verstellknopf korrekt montiert, befindet man sich in der ersten Umdrehung und der erste Ring ist sichtbar. Eine Drehung gegen Uhrzeigersinn bewirkt, dass sich der Verstellknopf (12 bzw. 18) herausdreht. Eine Drehung im Uhrzeigersinn bewirkt, dass der Verstellknopf (12 bzw. 18) hineindreht. Sind nach einer Korrektur der Absehenverstellung unterhalb des Verstellknopfes umlaufende Striche sichtbar, so ist in der Nullstellung eine komplette Umdrehung (80 Klick) erwirkt. Drei sichtbare, umlaufende Striche entsprechen in der Nullstellung 2 Umdrehungen (160 Klick).

Dichtheit

Das Zielfernrohr ist wasserdicht, druckgeprüft gemäß ISO 9022-80 und mit Stickstoff gefüllt. Die einwandfreie Abdichtung ist auch dann gewährleistet, wenn die Schutzkappe (5 bzw. 6) der Absehenverstellung nicht aufgeschraubt sind. Achten Sie jedoch immer auf guten Sitz dieser Schutzkappe (5 bzw. 6) und der darunterliegenden Dichtringe.

Absehen

Ihr Zielfernrohr ist mit dem Absehen Ihrer Wahl ausgerüstet. Bei den Modellen ZEISS Conquest V6 liegt das Absehen in der zweiten Bildebene. Das Absehen wird beim Vergrößerungswechsel nicht mit vergrößert, sondern bleibt immer gleich, somit ist bei diesen Zielfernrohren das Deckungsmaß des Absehens abhängig von der Vergrößerung.

ZBR

Für eine aktuelle Übersicht verfügbarer Absehen sowie Deckungsmaße besuchen Sie www.zeiss.de/subtensions oder kontaktieren Sie uns unter:

Carl Zeiss

Sports Optics GmbH

ZEISS Gruppe

Gloelstraße 3 - 5

D-35576 Wetzlar

Absehen-Umbau

Selbstverständlich können die Zielfernrohre ZEISS Conquest V6 auch nachträglich mit anderen verfügbaren Abschen ausgerüstet werden. Zum Absehen-Umbau ist das Zielfernrohr an unseren Kundenservice einzusenden.

Pflege und Wartung

Das Zielfernrohr ist mit der LotuTec Beschichtung versehen. Die wirkungsvolle Schutzschicht für die Linsenoberfächen reduziert das Verschmutzen der Linse spürbar durch eine besonders glatte Oberfläche und einen damit verbundenen starken Abperleffekt. Alle Arten von Verunreinigungen haften weniger an und lassen sich schnell, leicht und schlierenfrei entfernen. Dabei ist die LotuTec Beschichtung widerstandsfähig und abriebfest.

Ihr ZEISS Zielfernrohr bedarf keiner besonderen Wartung. Grobe Schmutzteilchen (z. B. Sand) auf den Linsen nicht abwischen, sondern wegblasen oder mit einem Haarpinsel entfernen! Fingerabdrücke können nach einiger Zeit die Linsenoberfläche angreifen. Anhauchen und mit einem sauberen Optikreinigungstuch/Optikreinigungspapiernachreiben, ist die einfachste Art, Linsenoberflächen zu reinigen.

Gegen den besonders in den Tropen möglichen Pilzbelag auf der Optik hilft eine trockene Lagerung und stets gute Belüftung der äußeren Linsenflächen.

Ersatzteile für ZEISS Conquest V6

Falls Sie Ersatzteile für Ihr Zielfernrohr benötigen sollten, wie z. B. Schutzkappen, wenden Sie sich bitte an Ihren Fachhändler, Ihre Landesvertretung oder unseren Kundenservice.

Für telefonische Kundenserviceanfragen stehen wir Ihnen gerne Montag bis Freitag von 8 bis 18 Uhr (MEZ) zur Verfügung.

Tel.: [phone]

Fax: [phone]

[e-mail]

* Zubehör ist nicht im Lieferprogramm enthalten!

ZEISS steht für ein zuverlässig hohes Qualitätsniveau. Deshalb gewähren wir als Hersteller, unabhängig von den Gewährleistungsverpflichtungen des Verkäufers gegenüber dem Kunden, für dieses ZEISS Produkt eine Garantie von zehn Jahren. Der Garantieumfang ist unter dem folgenden Link einzusehen:

Registrieren Sie Ihr Produkt unter: www.zeiss.de/sports-optics/registrierung

Änderungen in Ausführung und Lieferumfang, die der technischen Weiterentwicklung dienen, sind vorbehalten. Keine Haftung für Irrtümer und Druckfehler.

ZEISS CONQUEST V6 3-18x50 | 5-30x50

Vizier scherpstellen

www.zeiss.de/sports-optics/registrierung
