KÄYTTÖOHJE Conquest V6 3-18x50 ZEISS

ZEISS merkkituotteet ovat tunnettuja erinomaisesta optisesta tehostaan, huolellisen tarkasta valmistuksestaan ja pitkästä käyttöistään. Noudata seuraavia käyttöohjcita, jotta voit käyttää kiikaritähtäintäsi luotettavasti monien vuosien ajan.

Turvallisuustietoja

Paristojen hävittäminen

Paristoja ei saa hävittää talousjätteen mukanal

Vie käytetyt paristot olemassa oleviin vastaanottopisteisiin. Luovuta vastaanottopisteisiin vain tyhjaksi käytetyt paristot. Paristot ovat tavallisesti tyhjiä, kun niillä käytettävä laite

■ kytkeytyy pois paältä ja ilmoittaa, että "paristo on tyhjä".

■ paristo ei enää toimi pitkan käyttöajan jälkeen motteettomasti.

Ympäristövaikutukset

• Älä koskaan katso kiikaritähtäimellä aurinkoon tai laservalonlähteeseen, se voi aiheuttaa vakavia silmävammoja.
• Älä jätä laitetta pitkäksi aikaa auringonpaisteeseen ilman suojakantta. Objektiivi ja okulaari voivat toimia kuten polttolasi ja vahingoittaa sisällä olevia rakenneosia.
  ■ Vältä koskettamasta metallipintaa, jos kiikari on ollut auringossa tai kylmässä.

Nielemisvaara

Älä jäta paristoja ja irrotettavia ulkopuolisia osia lasten ulottuville (nielemisvaara).

Toiminta

■ Ennen kuin käsittelet aseeseen asennettua kiikaritähtäinta, tarkasta ja varmista aina, että ampumaase ei ole ladattu.
■ Loukkaantumisten estämiseksi varmista asennetussa tilassa riittävä etäisyys silmään.
■ Varmista ennen käyttöä, että kiikaritähtämesi toimii moitteettomasti.
■ Tarkasta läpikatsomalla, että optiikka tuottaa selkeän, häiriottömän kuvan.
- Epätarkka käsittely saattaa aiheuttaa sen, että kiikaritähtäin on säädettävä uudelleen.
■ Tähtäyksen oikean säädön voit tarkastaa koeammunnalla.

Toimituksen sisältö

ZEISS Conquest® V6 kiikaritähtäimet tähtäimen valolla

	Tuote Tilausnumero		Toimituksen sisältö
Conquest V6 3-18x50 52 22 41			KiikaritahtäinSuojakansiTähtäyksen säädön suojakansiOptiikan puhdistusliinaPikaohje
Conquest V6 5-30x50 52 22 51

Suurennos		3.0	18.0	5.0	30.0
Vaikuttava objektiivin halkaisija	mm	28.6	50.0	47.8	50.0
Ulostulopupillin halkaisija	mm	9.5	2.8	9.5	1.7
Hämärälukuarvo		8.5	30.0	14.1	38.7
Näkökenttä	ft/100yds (m/100m)	37.2(12.4)	6.3(2.1)	22.2(7.4)	3.6(1.2)
Objektiivin katselukulma	°	7.1	1.2	4.2	0.7
Dioptrian säätöalue	dpt	-3 / + 2		-3 / + 2
Silmäväli	in (mm)	3.5 (90)		3.5 (90)
Parallaksivapaa	yds (m)	50 -∞		50 -∞
Säätöalue	MOA (cm/100m)	103x58(300x170)		62x34(180x100)
Säätö napsautuksella	MOA (cm)	1/4 (0.7)		1/4 (0.7)
Keskiputken halkaisija	mm	30		30
Okulaariputken halkaisija	mm	45.5		45.5
Objektiiviputken halkaisija	mm	56		56
Päällyste		LotuTec®		LotuTec®
Typitäyte		√		√
Vesitiiviys	mbar	400		400
Toimintalämpötila	°F (°C)	-12 / +122(-25 / +50)		-12 / +122(-25 / +50)
Pituus	in (mm)	13.3 (338)		14.9 (380)
Paino ilman sisäkiskoa	oz (g)	22.2 (630)		27.9 (740)

Pidätetään oikeus mallin ja toimituksen sisällön muutoksiin, jotka edistävät laitteen teknistä kehittämistä.

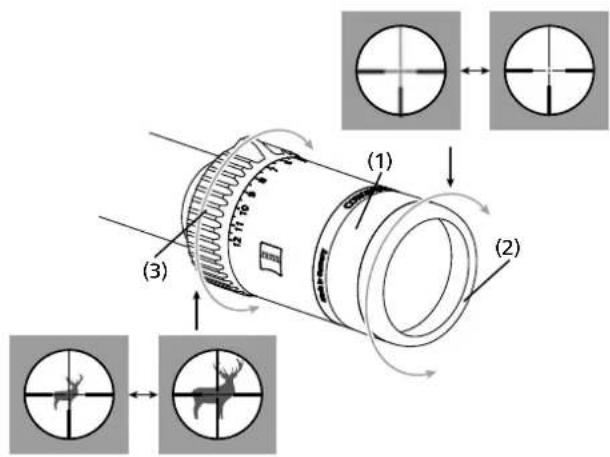

Tähtäyksen tarkennus

Tähtäyksen tarkennus tehdään kiertämällä okulaaria (1).

Säätö kannattaa tehdä suurella zoomauksella. Tähtäys pysyy sen jälkeen koko zoomausalueella yhtä tarkkana.

Ohje: Onnettomuuksien ehkäisemiseksi okulaaripidikkeeseen on asennettu kumirengas (2).

Suurennuksen muuttaminen

Voit saätää kaikki zoomaukset portaattomasti alimman ja ylimmän suurennusasteen välillä. Zoomausta muutetaan kääntämällä okulaari-istukan vaihtokosketinta (3). Zoomausasteet on merkitty luvuilla ja merkinnöillä.

Ohje: Käyttö hämärässä tai yöllä:

Käannetään vasemmalle vasteeseen asti – suurin zoomaus.

Käannelään oikealle vasteeseen asti – pienin zoomaus.

Kun zoomauksen vaihtokoskettimen nokka osoittaa ylöspäin, on zoomaus säädetty keskimääräiseksi.

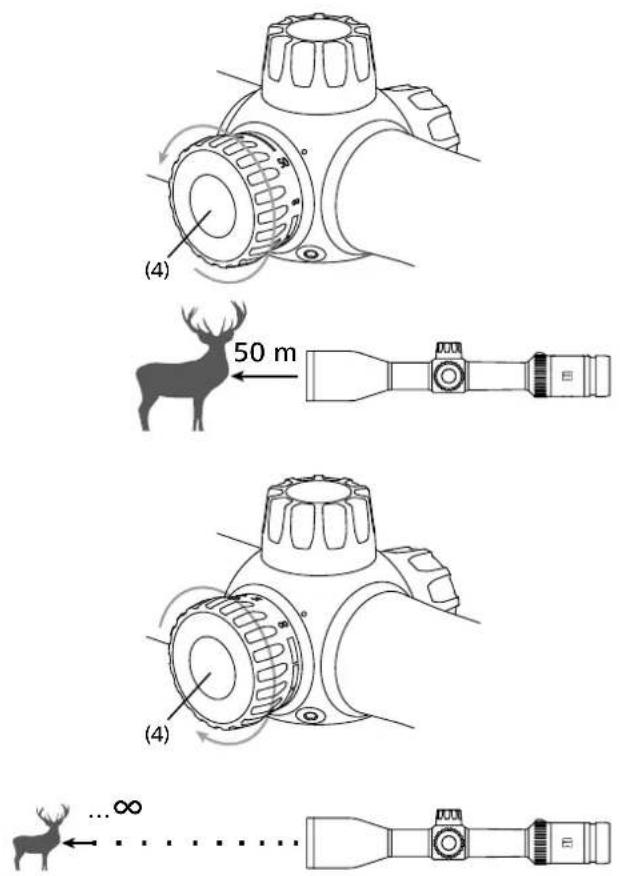

Säätönuppia (4) kiertämällä voidaan asettaa tähtäysetäisyyden optimaalinen tarkkuus ja estää parallaksin avulla tähtäysvirheet.

Asennus, perussäätö

Aseen ja kiikaritähtäimen täydellisen yhteistoiminnan varmistamiseksi koulutetun asesepan pitäisi aina asentaa kiikaritähtäin. Aseen rekyylin aiheultamat silmävammaat voidaan estää asianmukaisella assenuksella ja silmän oikealla etäisyydellä. Silmän oikea etäisysys varmistaa myös täydellisen näkokentän.

(5) (9) (10) (7) (8) (6) (10) (9)

Kiikaritähtäimen ZEISS Conquest V6 asentaminen aseeseen

ZEISS Conquest V6 kiikaritähtäimien virittämistä aseeseen, siis osumapisteen poikkeamien korjauksia helpotetaan tähtäyksen korkeus- ja sivusäätöjen napsautuslukituksella. Tällöin pitää toimia seuraavalla tavalla:

a) Kun suojakannet (5 tai 6) on kierretty auki, voidaan säätönuppia (7) kiertämällä tehdä korkeussaäto ja säätönuppia (8) kiertämällä sivusäätö. ZEISS Conquest V6 sarjan kiikaritähtäimissa 1 napsaus vastaa säätöä ¼ MOA.

Jos ammuttaessa lentorata vajoaa, tarvitaan korjausta ylöspäin (suunta „H“), vastalen säätönupin kierrosta vastapäivään (7).

Jos luodin lentorata nousee, tarvitaan korjausta alaspäin, vastaten säätönupin kierrosta myötäpäivään (7).

Jos lentorata on vasemmalle, tarvitaan korjaus oikealle (suunta „R“), vastaten säätönupin kierrosta vastapäivään (8).

Jos lentorata on oikealle, tarvitaan korjausta vasemmalle, vastaten säätönupin kierrosta myötäpäivään (8).

b) Vedä tarkkuutuksen jälkeen nuppia (7 tai 8) ylöspäin lukituksesta ja aseta tähtäysristin (9) nollamerkki indeksimerkkiin (10). Paina nuppi (7 tai 8) takaisin alas lukitukseen. Indeksin avulla voidaan myöhemmin tehtävissä säädöissä (eri etäisyksille ja eri tarkoituksiin) löytää alkuperäinen säätö.
c) Älä unohda kiertää suojakantta (5 tai 6) takaisin paikalleen.

Ohje: ZEISS Conquest V6 sarjan kiikaritähtäimiä toimitettaessa tähtäin on säadetty säatoalueen keskelle ja säätorenkainen (7 tai 8) nollamerkki on säadetty indeksimerkkiin (10). Tästä säädöstä on mahdollista säätää ylöspäin ja alaspäin tai oikealle ja vasemmalle seuraavassa taulukossa ilmoitettujen säätöalueiden puoliskojen avulla.

ZEISS Conquest V6 kiikaritähtäimet on suunniteltu siten, että tähtäyspistettä säädettäessä tähtäimen vastaavaa liikettä kuvan keskipisteeseen ei voi havaita. Tähtäin jää kalkissa säädöissä kuvan keskipisteeseen.

Ballistic Turret ZEISS CONQUEST V6 kiikaritähtäimille

Mikäli ZEISS CONQUEST V6 kiilkaritähtäimesi on varustettu Ballistic Turret:llä, voit nopeasti ja helposti sälyttää osumatarkkuuden eri etäisyksiltä. Luodin putoarma kompensoidaan saätämällä kiilkaritähtäimen tähtäysviivaa etäisyyden mukaisesti, eikä tätä tehtäessä tarvitse poislaa tähtäyksen säädön suojakantta.

Kiertonuppi (12) on varustettu lineaarisella jakoasteikolla 1-75. Jakoviivojen välinen etäisyys on yksi napsautus, joka vastaa ¼ MOA etäisyydellä. Joka kymmenes jakoviiva on merkitty luvulla 10-70.

Jos ballistiset arvot ovat tiedossa 100 yds/m ampumaetäisyydelle, tarvittavat napsautukset voi mäarittää suoraan eri etäisyyksille ja merkitä ne ylös. Taulukosta 1 saat sitä varten yhdeksän erilaista ballistiikkakäyrää.

Ohje: Ballistic Turret:ssä oleva vaste estää säädön alaspäin "0"-merkinnän ylitse.

Aseen kohdistusammunta Ballistic Turret:tä käyttäen:

Menettele ammunnan kohdistuksessa seuraavalla tavalla:

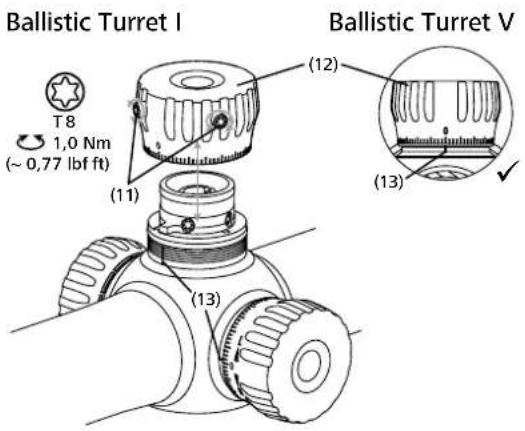

Ballistic Turret I Ruuvaa ruuvit (11) ulos ja vedä säätönuppi (12) pois.

Ballistic Turret II Ruuvaa ruuvit (14) ulos ja nosla vääntiö (15) ulos.

Ballistic Turret III Sijoita kolikko (16) säätönupin (17) uraan.

Jos ase ampuu liian alas, ammuntaa pitää korjata ylöspäin (suunta "H"), mikä vastaa kolikon (16) yhtä kierrosta vastapäivään.

Jos ase ampuu liian ylös, ammuntaa pitää korjata alaspäin, mikä vastaa kolikon (16) yhtä kierrosta myötäpäivään. Jos ase ampuu vasemmalle, ammuntaa pitää korjata oikealle (suunta "R"), mikä vastaa säätonupin (17) yhtä kierrosta vastapäivään.

Jos ase ampuu oikealle, ammuntaa pitää korjata vasemmalle, mikä vastaa säätönupin (17) yhtä kierrosta myötäpäivään.

Kun ase on kohdistettu 100 yds/m lähietäisyydelle:

Ballistic Turret IV Korkeuden säätö: Sijoita vääntiö (15) siten, että vääntiön (19) vastetappi on kiikaritähtäimen (20) vasteessa. Kiristä sen jälkeen uudelleen ruuvit (14).

Sivusäätö: Avaa ruuvit (21) ja sijoita säätönuppi (18) siten, että "0"-merkki vastaa lukitusrenkaan (13) indeksimerkkia.

Ballistic Turret V Sijoita säätönuppi (12) siten, että "0"-merkki vastaa lukitusrenkaan (13) indeksimerkkä. Kiristä uudelleen ruuvit (11).

Ohje: Jotta voit käyttää kiikaritähtaimen korkeus- ja sivusäädön koko säätöaluetta, tarvitaan enemman kuin 2 kierrosta.

Säätönupin alapuolella olevat, jatkuvat merkinnät osoittavat asennon, jossa kierros on tähtäimen säädön kohdalla. Jos säätönuppi on oikein asennettu, ollaan ensimmäisen kierroksen kohdalla ja ensimmäinen rengas on näkyvissä.

Kierto vastapäivään kiertää säätönuppia (12 tai 18) ulospäin. Kierto myötapäivään kiertää säätönuppia (12 tai 18) sisäänpäin.

Kun tähtäyksen säädön korjauksen jälkeen säätönupin alapuolella olevat viivat ovat näkyvissä, nollasäädössä on tehty täysi kierros (80 napsautusta). Kolme näkyvää, jatkuvaa viivaa vastaavat nolla-asennossa 2 kierrosta (160 napsautusta).

Tiiviys

Kiikaritähtäin on vesitiivis ja painetestattu standardin ISO 9022-80 mukaan sekä taytetty typella. Moitteeton tiiviys on varmistettu myös silloin, kun suojakannet

(5 ja 6) eivat ole kierrettyinä paikoilleen. Varmista kuitenkin aina, että suojakannet

(5 ja 6) ja niiden alla olevat tiivisterenkaat ovat hyvin paikoillaan.

Tähtäys

Kilkaritähtäimesi on varustettu valitsemallasi tähtäimellä. Malleissa ZEISS Conquest V6 tähtäyspiste on toisella kuvatasolla. Tähtäyspiste ei suurene zoomausta muutettaessa, vaan pysyy aina samana, näin ollen näissä kilkaritähtäimissä tähtäyksen kattavuusmitta ei ole riippuvainen zoomauksesta.

ZBR

Käytettävissä olevien tähtäyspisteiden sekä kattavuusmittojen yleistiedot saat internet-sivuilta www.zeiss.de/subtensions tai ottamalla yhleyttä melhin osoitteessa:

Carl Zeiss

Sports Optics GmbH

ZEISS Gruppe

Gloelstraße 3 – 5

D-35576 Wetzlar

Tähtäimen vaihtaminen

Luonnollisesti voit varustaa tähtäimesi ZEISS Conquest V6 jälkikäteen myös muilla saatavissa olevilla tähtäimillä. Tähtäimen vaihtamista varten kiikaritähtäin on lähetettävä huoltopalveluumme.

Hoito ja huolto

Kilkaritähtäin on varustettu ZEISS LotuTec päälysteellä. Linssin pinnan tehokas suojakerros vähentää linssin likaantumista huomattlavasti erittäin lasaisen pinnan ja siihen liittyvän tehokkaan vedenhylkivyyden ansiosta. Kaikkinainen lika tarttuu siihen vähemmän ja on nopeammin, helpommin ja juovattomammin poistettavissa. Lisäksi LotuTec-pinnoite on kulutusta ja hankausta kestävä.

ZEISS kiikarikaukoputkesi ei tarvitse mitään erillistä huoltoa. Älä pyyhi karkeita likahiukkasia (esim, hiekkaa) linsseistä, vaan puhalla ne pois tai poista harjassiveltimellä! Sormenjäljet voivat ajan myötä takertua linssien pinnoille. Linssien pinnat voi helpoiten puhdistaa henkäisemällä ja pyyhkimällä puhtaalla optlikan puhdistusliinalla / puhdistuspaperilla.

Erityisesti trooppisessa ilmastossa optlikkaan muodostuvaa sienikasvustoa voi ehkäistä säilyttämällä kuivassa paikassa, missä linssien pinnat påäsevät hyvin tuulettumaan.

Varaosta - ZEISS Conquest V6

Jos tarvitset kiikaritähtäimeesi varaosia esim. suojakansia käänny erikoislikkeen, maassasi olevan edustuston tai huoltopalvelumme puoleen.

Vastaamme mielellemme asiakastiedusteluihin puhelimitse maanantaista perjantaihin klo 8 - 18 (MEZ).

Puh.: [phone]

* Lisätarvikkeet eivät kuulu toimitussisältöön!

ZEISS-tuotteet ovat luotettavia ja korkealaatuisia. Sen vuoksi myönnämme valmistajana talle ZEISS-tuotteelle, myyjän ja asiakkaan välisista takuvelvoitteista riippumatta, kymmenen vuoden takuun.

Takuun sisältöön voi tutustua seuraavan linkin kautta:

Rekisteröi tuotteesi kohdassa: www.zeiss.com/sports-optics/registration

Pidätetään oikeus mallin ja toimituksen sisällön muutoksiin, jotka edistävät laitteen teknistä kehittämistä. Emme vastaa erehdyksistä ja painovirheistä.

ZEISS CONQUEST V6 3-18x50 | 5-30x50
