NÁVOD K OBSLUZE Conquest V6 3-18x50 ZEISS

Produkty značky ZEISS se vyznačují vynikající optickou výkonností, precizním zpracováním a dlouhou životnosti. Dodržujte následující pokyny k optimálnímu používáni optického zaměřovače, který se Várn tak stane spolehlivým společníkem po dobu mnoha let.

Informace pro vaši bezpečnost

Odstraňování použitých baterii

Baterie nepatří do domovního odpadu!

K vracení použitých baterii využijte sběrného systému, pokud je ve vaší zemi k dispozici.

Odevzdávejte pouze vybité baterie.

Baterie bývaji zpravidla vybité, když jimi napájený přístroj

■ vypne a signalizuje „Vybitá baterie“

■ po delšim používáni baterie již řádně nefunguje.

Vlivy prostředí

■ Přístroj nevystavujte bez ochranných krytek po delší dobu slunečnímu svitu. Objektiv a okulár mohou působit jako zapalovací skličko a zničit součásti uvnitř přístroje.
- Nikdy nevystavujte zařízení slunečnímu svitu po delší dobu bez uzavření poklopů na objektivy. Sluneční světlo pronikající objektivem nebo okulárem může zničit vnitřní komponenty.
- Vyvarujte se dolyků kovových ploch po vyslaveni optického zaměřovače slunečnímu svitu nebo nízkým teplotám.

Nebezpečí polknutí

Balerie a snimatelné vnější dily se nesmi dostat do rukou dětem (hrozi nebezpeči polknuti).

Funkce

• Před jakoukoliv manipulací s optickým zaměřovačem upevněným na zbraň, se vždy ujistěte a zkontrolujte, že střelná zbran není nabítá.
  ■ S namontovaným optickým zaměřovačem dbejte na dostatečnou vzdálenost od očí, aby nedošlo ke zranění.
  ■ Před použitim se, prosím, přesvědčte, že optický zaměřovač funguje a bez závad.
  ■ Pohledem do optického zaměřovače zkontrolujte, zda optické komponenty zobrazuji jasné a nerušeně zorné pole.
  ■ V případě hrubého zacházení s optickým zaměřovačem může být nutné provést znovu jeho seřizení.
  ■ Správné nastavení zaměřovacích osnov zkontrolujte zkušebními výstřely.

Obsah dodávky

Optické zaměřovače ZEISS Conquest * V6 s osvětlením zaměřovacích osnov

	Produkt Objednaci číslo		Obsah dodávky
Conquest V6 3-	18x50 52 22 41		PuškohledOchranná krytkaKryt elevaceČistici hadřík na optikuQuick-Guide
Conquest V6 5-	30x50 52 22 51

TECHNICKÉ ÚDAJE 3-18x50 5-30x50

Zvětšení		3.0	18.0	5.0	30.0
Účinný průměr objektivu	mm	28.6	50.0	47.8	50.0
Průměr výstupní pupily	mm	9.5	2.8	9.5	1.7
Výkon za šera		8.5	30.0	14.1	38.7
Zorné pole	ft/100yds(m/100m)	37.2(12.4)	6.3(2.1)	22.2(7.4)	3.6(1.2)
Objektivní zorný úhel	°	7.1	1.2	4.2	0.7
Rozmezi seřízení dioptirii	dpt	-3 / + 2		-3 / + 2
Vzdálenost k očim	in (mm)	3.5 (90)		3.5 (90)
Bez paralaxy	yds (m)	50 - ∞		50 - ∞
Nastavení	MOA(cm/100m)	103x58(300x170)		62x34(180x100)
Seřízení na jedno kliknutí	MOA (cm)	1/4 (0.7)		1/4 (0.7)
Průměr střední trubice	mm	30		30
Průměr trubice okuláru	mm	45.5		45.5
Průměr trubice objektivu	mm	56		56
Povrstvení		LoluTec*		LoluTec*
Plnění dusikem		√		√
Vodotěsnost	mbar	400		400
Rozsah pracovních teplot	°F (°C)	-12 / +122(-25 / +50)		-12 / +122(-25 / +50)
Délka	in (mm)	13.3 (338)		14.9 (380)
Váha bez šiny	oz (g)	22.2 (630)		27.9 (740)

Změny v provedení a obsahu dodávky, které slouží dalšímu vývoji produktu, jsou vyhrazeny.

Zaostření zaměřovacích osnov

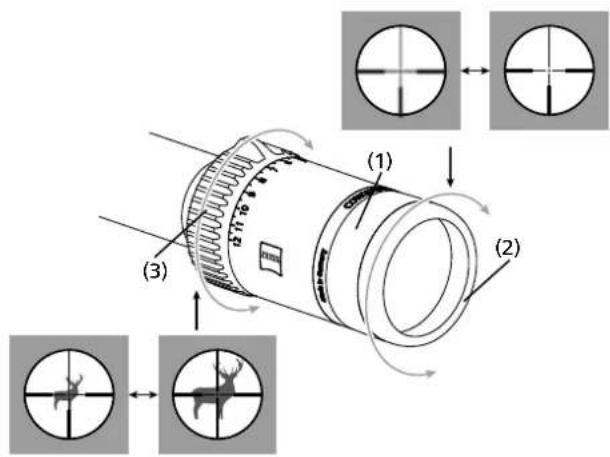

Zaměřovací osnovy se zaostřují otáčením okuláru (1).

Doporučujeme zaostření zaměřovacích osnov v připadě vysokého stupně zvětšení.

Zaměřovaci osnovy se souměrně zaostří přes celý úsek zvětšeného zorného pole.

Upozornění: Na obrubě okuláru se nachází gumový kroužek (2) za účelem ochrany před zraněním.

Nastavení zvětšení

Zvětšeni lze nastavovat mezi nejnižšim a nejvyššim stupněm.

Zvětšení se nastavuje otáčením nastavení (3) na hrdle okuláru. Jednotlivé stupně zvětšení jsou označeny číslicemi a značkami.

Upozornění: Při použivání v šeru, popř. v noci:

Otočení doleva až na doraz – nejvyšší stupeň zvětšení.

Otočené doprava až na doraz – nejnižší stupeň zvětšení.

Pokud výstupek nastavení zvětšení směřuje nahoru, je nastaven střední stupeň zvětšení.

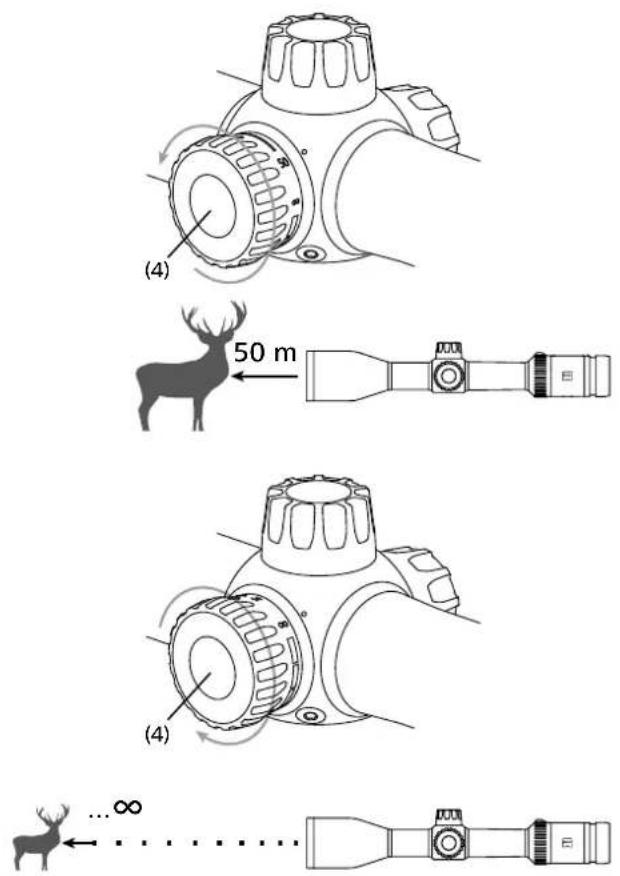

Otáčením seřizovacího knofliku (4) lze nastavit optimální zaostření pro každou vzdálenost cile a vyloučit chyou z titulu paralaxy.

Montáž, základní nastavení

Aby zbraň s optickým zaměřovačem vytvořila perfektní funkční jednotku, měl by montáž optického zaměřovače vždy provést kvalifikovaný puškař. Řádným provedením montáže ve správné vzdálenosti od očí lze preventivně zabránit zranění zraku v důsledku zpětného rázu při výstřolu ze zbraně. Kromě toho správná vzdálenost od očí zaručuje úplné zorné pole.

(5) (9) (10) (7) (8) (6) (10) (9)

Seřízení optického zaměřovače ZEISS Conquest V6 se zbraní

Seřizování optického zaměřovače ZEISS Conquest V6 se zbraní, čili oprava nastavení při odchylkách pozice zásahu, je usnadněno zacvakávacím nastavením výšky a boční strany zajišťovacím osnov. Postupujte následujícím způsobem:

a) Po odšroubování ochranných krytek (5, popř. 6) Ize nastavit zaměřovací osnovy - výšku pomoci otočného tlačtka (7) a boční stranu pomoci otočného tlačtka (8). U optických zaměřovaců výrobní série ZEISS Conquest V6 odpovídá 1 kliknutí přestavení o 14 MOA.

Pokud je zásah nízko, je nutné provést opravu nastavení směrem nahoru (po směru „H”), což odpovídá otočení otočného tlačitka proti směru hodinových ručiček (7).

Pokud je zásah vysoko, je nutné provést opravu nastavení směrem dolů, což odpovídá otočení otočného tlačítka po směru hodinových ručiček (7).

Pokud je zásah vlevo, je nutné provést opravu nastavení směrem doprava (po směru „R“), což odpovídá otočení otočného tlačitka proti směru hodinových ručiček (8).

Pokud je zásah vpravo, je nutné provést opravu nastavení směrem doleva, což odpovídá otočení otočného tlačitka po směru hodinových ručiček (8).

b) Po provedení zkušební střelby tlačitko (7, popř. 8) vytáhněte směrem nahoru a označení nuly dělicho kroužku (9) nastavte na indexační značku (101). Tlačitko (7, popř. 8) zatlačte směrem dolů do zajištěné polohy. Při opakovaném seřizení zaměřovacích osnov (na jiné vzdálenosti nebo v případě laborace střeliva) lze pomocí indexační značky najít opět původní pozici.

c) Nezapomeňte: přišroubovat zpět ochrannou krytku (5, popř. 6).

Upozornění: Pří dodání optického zaměřovače výrobní série ZEISS Conquest V6 jsou zaměřovací osnovy nastaveny na střed nastavovacího rozmezí a označení nuly seřizovacích kroužku (7, popř. 8) na indexační značku (10). Z tohoto nastavení lze provést seřízeni směrem nahoru a dolů, popř. doprava nebo doleva přes polovinu rozmezí hodnot, uvedených v následující tabulce.

Konstrukční provedení optických zaměřovaců ZEISS Conquest V6 umožňuje v případě aktivace seřízení zaměřovacích osnov jejich příslušný posuv do středu zorného pole, který nelze rozpoznat. Zaměřovací osnovy zůstávají při všech nastaveních vždy ve středu zorného pole.

Ballistic Turret puškohledů ZEISS CONQUEST V6

Je-li vás puškohled ZEISS CONQUEST V6 vybaven Ballistic Turret, máte možnost zaostřit jednoduše a rychle „bod zásahu” v jakékolí vzdálenosti od střelce. Pokles dráhy střely je kompenzován nastavením záměrné přímky puškohledu podle vzdálenosti, aniž by bylo nutné odstranit ochrannou krytku otočné vězičky. Korekční točitko (12) je opatřeno linečárním dělením stupnice od 1 do 75 kroků. Vzdálenost mezi dlíky (1 krok) odpovídá 1 kliknutí resp. posunu zásahu o ¼ MOA vzdálenosti. Každý desátý dilek je označen čislem od 10 do 70. Jsou-li známé balistické hodnoty pro zasažení cie ve vzdálenosti 100 yds/m, lze přímo určit potřebný počet kliknutí pro různé vzdálenosti a zaznamenat je.

Upozornění: Zarážka v mechanismu Ballistic Turret zabraňuje přestavení směrem dolů za značku „0“.

Nastřelování zbraně s balistickou věžičkou Ballistic Turret:

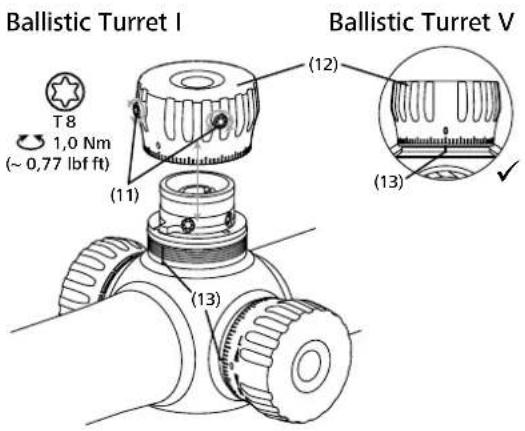

Pro provedení korekce střely postupujte následujícím způsobem: Ballistic Turret I Vyšroubujte (11) a stáhněte seřizovací knoflik (12).

Ballistic Turret II Vyšroubujte (14) a vyzvedněte (15) unašec.

Ballistic Turret III Vložte minci (16) do určené drážky seřizovacího knoflíku (17). Pokud zbraň střili nízko, potřebuje korekci střely nahoru (směr „H”), odpovídající otočení minci (16) proti směru hodinových ručiček. Pokud zbraň střili vysoko, potřebuje korekci střely dolů, odpovídající otočení minci (16) ve směru hodinových ručiček. Pokud zbraň střili doleva, potřebuje korekci střely doprava (směr „R”), odpovídající otočení seřizovacího knoflíku (17) proti směru hodinových ručiček. Pokud zbraň střili doprava, potřebuje korekci střely doleva, odpovídající otočení seřizovacího knoflíku (17) ve směru hodinových ručiček.

Poté, co byla zbraň zastrílena na terč 100 yds/m:

Ballistic Turret IV Výškové nastavení: Unašeč (15) nasadte tak, aby dorazový kolik unašeče (19) dosedl na doraz zaměřovacího dalekohledu (20). Poté šrouby (14) zase utáhněte. Stranové nastavení: Povolte šrouby (21) a seřizovaci knoflik (18) nasadte tak, aby značka „0” souhlasila s indexovou značkou na západkovém kroužku (13).

Ballistic Turret V Seňzovaci knoflik (12) nasadte tak, aby značka „o“ souhlasila s indexovou značkou na západkovém kroužku (13). Šrouby (11) zase utáhněte.

Upozornění: Pro využiti celého rozsahu výškového a stranového nastavení zaměřovacího dalekohledu jsou zapotřebí více než dvě otáčky. Pod seřizovacím knoflikem umístěné otočně indikátory se značkami označují polohu, ve které otáčce se nastavení zamíření nachází. Je-li seřizovací knoflik správně namontovaný, nachází se v první otáčce a je viditelný první kroužek. Otočení proti směru hodinových ručiček má za následek, že se seřizovací knoflik (12, resp. 18) šroubuje ven. Otočení ve směru hodinových ručiček má za následek, že se seřizovací knoflik (12 resp. 18) zatáčí downitř. Jsou-li po korekci zamíření vidět pod seřizovacím knoflikem otočně čárky, pak je v nulové poloze dosaženo jedně úplné otáčky (80 cvaknutí). Tří viditelné otočně čárky v nulové poloze odpovídaji dvěma otáčkám (160 cvaknutim).

Izolační těsnost

Optický zaměřovač je vodotěsný, testovaný na tlak dle ISO 9022-80 a naplněný dusíkem. Bezvadné izolační utěsnění je zaručeno také v případě, odšroubovaných ochranných krytek (5, popř. 6) seřízení zaměřovacích osnov. Avšak vždy dbejte na správné usazení těchto ochranných krytek (5, popř. 6) a pod nimi umistěných těsnicích kroužků.

Zaměřovací osnovy

Optický zaměřovač je vybaven zaměřovacími osnovami dle Vaší volby. U modelů ZEISS Conquest V6 jsou zaměřovací osnovy umístěně na druhné úrovní zorného pole. Zaměřovací osnovy se při zvětšování zorného pole nezvětšují, ale zůstávají vždy ve stejných rozměrech, z tohoto důvodu u těchto optických zaměřovačů závisí krycí měřitko na stupní zvětšení.

ZBR

Zaměřovací osnovy	ZBR-2 ZBR-1
Zvětšení	18x 25x
	MOA in / 100yds cm / 100m MOA in / 100yds cm / 100m
Vzdálenost A	2 2.10 5.82 1 1.05 2.91
Vzdálenost B	10 10.48 29.10 5 5.24 14.55
Vzdálenost C	4 4.19 11.64 4 4.19 11.64
Otvor	40	41.9	116.4	20	20.95	58.20

ZMOA

Zaměřovací osnovy	ZMOA-2			ZMOA-1
Zvětšení	18x 25x
	MOA in / 100yds cm / 100m MOA in / 100yds cm / 100m
Vzdálenost A	2	2.10	5.82	1	1.05	2.91
Vzdálenost B	10	10.48	29.10	5	5.24	14.55
Otvor	80	83.81		232.80	20	20.95

Aktuální přehled dodávaných zaměřovacích osnov, jakož i krycích měřitek najdete na internetových stránkách www.zeiss.de/subtensions nebo se obraťte přimo na nás na adrese:

Carl Zeiss

Sports Optics GmbH

ZEISS Gruppe

Gloelstraße 3 - 5

D-35576 Wetzlar

Výměna zaměřovacích osnov

Samozřejmě lze u optických zaměřovačů ZEISS Conquest V6 dodatečně prověst výměnu zaměřovacích osnov za jiný dodávaný typ. Za účelem provedení výměny zaměřovacích osnov je nutné optický zaměřovač poslat poštou do našeho Zákaznického centra.

Čištění a údržba

Optický zaměřovač je opatřen povrchovou úpravou ZEISS LotuTec. Jedná se o velmi účinnou ochrannou vrstvu povrchu optických čoček, která znatelně snižuje stupeň znečištění díky velmi hladkému povrchu a s ním souvisejícímu intenzivnímu odrážecímu efektu. Všechny druhy nečistot přilnou mnohem méně, lze je odstranit snadno, rychle a beze šmouh. Kromě toho povrchová úprava LotuTec vykazuje značnou odolnost proti opotřebení a oděru.

Optické zaměřovače výrobce ZEISS nevyžaduji žádnou zvláštní údržbu. Hrubé částice nečistot (např. pisek) z čoček neotirejte, ale odfoukněte je nebo je odstraňte štělečkem! Otisky prstů mohou po určité době poškodit povrch čočky. Nejlepší způsob čištění povrchu čoček je na ně dýchnout a vyleštit čistým hadříkem / papírovým kapesníčkem na čištění povrchu optických komponent.

Proti možněmu výskytu plísní na povrchu optických komponent (hrozí zejména v tropech) je účinné suché uskladnění a vžoy dobrá ventilace vzduchu na vnějším povrchu čoček.

Náhradní díly pro ZEISS Conquest V6

V případě potřeby náhradních dílů pro optický zaměřovač, mezi které patří např. ochranné krytky, se prosím obratte na svého specializovaného prodejce, obchodní zastoupení ve Vaší zemi nebo naše Zákaznické centrum.

Pro telefonické dotazy týkající se servisu jsme k dispozici od pondělí do pátku od 8 do 18 hodin (SEČ).

Tel.: [phone]

Fax: [phone]

[e-mail]

* Příslušenství není součástí dodávky!

ZEISS je synonymem spolehlivě vysoké úrovně kvality. Na tento ZEISS výrobek tak coby výrobce poskytujeme desetiletou záruku, a to nezávisle na garančních závazcích prodejce vůči zákazníkovi.

5 rozsahem záruky se lze obeznámit na tomto odkaze:

Změny v provedení a obsahu dodávky, které slouži dalšímu vývoji produktu, jsou vyhrazeny. Za omyly a tiskové chyby nepřebíráme žádné ručení.

ZEISS CONQUEST V6

3-18x50 | 5-30x50
