NÁVOD K OBSLUZE Conquest V6 2.5-15x56 ZEISS
Produkty značky ZEISS se vyznačují vynikající optickou výkonností, precizním zpracováním a dlouhou životnosti. Dodržujte následující pokyny k optimálnímu používáni optického zaměřovače, který se Várn tak stane spolehlivým společníkem po dobu mnoha let.
Informace pro vaši bezpečnost
Odstraňování použitých baterii
Baterie nepatří do domovního odpadu!
K vracení použitých baterii využijte sběrného systému, pokud je ve vaší zemi k dispozici.
Odevzdávejte pouze vybité baterie.
Baterie bývaji zpravidla vybité, když jimi napájený přístroj
■ vypne a signalizuje „Vybitá baterie“
■ po delšim používáni baterie již řádně nefunguje.
Vlivy prostředí
■ Přístroj nevystavujte bez ochranných krytek po delší dobu slunečnímu svitu. Objektiv a okulár mohou působit jako zapalovací skličko a zničit součásti uvnitř přístroje.
- Nikdy nevystavujte zařízeni slunečnímu svitu po delší dobu bez uzavření poklopů na objektivy. Sluneční světlo pronikající objektivem nebo okulárem může zničit vnitřní komponenty.
- Vyvarujte se dotyků kovových ploch po vyslaveni optického zaměřovače slunečnímu svitu nebo nízkým teplotám.
Nebezpečí polknutí
Baterie a snímatelné vnější díly se nesmí dostat do rukou dětem (hrozí nebezpeči polknuti).
Funkce
- Před jakoukoliv manipulací s optickým zaměřovačem upevněným na zbraň, se vždy ujistěte a zkontrolujte, že střelná zbran není nabítá.
■ 5 namontovaným optickým zaměřovačem dbejte na dostatečnou vzdálenost od očí, aby nedošlo ke zranění.
■ Před použitím se, prosím, přesvědčte, že optický zaměřovač funguje a bez závad.
■ Pohledem do optického zaměřovače zkontrolujte, zda optické komponenty zobrazuji jasné a nerušeně zorné pole.
■ V případě hrubého zacházení s optickým zaměřovačem může být nutné provést znovu jeho seřizení.
■ Správné nastaveni zaměřovacích osnov zkontrolujte zkušebnimi výstřely.
Obsah dodávky
Optické zaměřovače ZEISS Conquest ^® V6 s osvětlením zaměřovacích osnov
| Produkt Objednaci číslo | Obsah dodávky | ||
| Conquest V6 1 | 1-6x24 M 52 22 04 | PuškohledOchranná krytkaKryt elevaceKryt baterieLithiová baterie 3V CR 2032Čistici hadřík na optikuQuick-Guide | |
| Conquest V6 1 | 1-6x24 52 22 05 | ||
| Conquest V6 2 | 12x50 M 52 22 24 | ||
| Conquest V6 2 | 12x50 52 22 25 | ||
| Conquest V6 | 2.5-15x56 M 52 | 22 34 | |
| Conquest V6 | 2.5-15x56 | 52 22 35 | |
| TECHNICKÉ ÚDAJE | 1.1-6x24 | 2-12x50 | 2.5-15x56 | ||||
| Zvětšení | 1.1 | 6.5 | 2 | 12 | 2.5 | 15 | |
| Účinný průměr objektivu | mm | 10.5 | 24 | 19.4 | 50 | 24.3 | 56 |
| Průměr výstupní pupily | mm | 9.5 | 3.7 | 9.7 | 4.2 | 9.7 | 3.7 |
| Výkon za šera | 3.1 | 12.5 | 5.7 | 24.5 | 7.1 | 29 | |
| Zorné pole | m/100m | 38.1 | 6.6 | 20.5 | 3.4 | 16.4 | 2.7 |
| Objektivní zorný úhel | ° | 21.6 | 3.8 | 11.7 | 2 | 9.4 | 1.6 |
| Rozmezí seřízení dioptirii | dpt | -3 / + 2 | -3 / + 2 | -3 / + 2 | |||
| Vzdálenost k očím | mm | 90 | 90 | 90 | |||
| Bez paralaxy | m | 100 | 100 | 100 | |||
| Nastavení | cm/100m | 300 | 250 | 200 | |||
| Seřízení na jedno kliknutí | cm | 1 | 1 | 1 | |||
| Průměr střední trubice | mm | 30 | 30 | 30 | |||
| Průměr trubice okuláru | mm | 45.5 | 45.5 | 45.5 | |||
| Průměr trubice objektivu | mm | 30 | 56 | 62 | |||
| Povrstvení | LotuTec® | LotuTec® | LotuTec® | ||||
| Plnění dusikem | √ | √ | √ | ||||
| Vodotěsnost | mbar | 400 | 400 | 400 | |||
| Rozsah pracovních teplot | °C | -25 / 50 | -25 / 50 | -25 / 50 | |||
| Délka | mm | 285 | 335 | 352 | |||
| Váha bez šiny | g | 505 | 620 | 690 | |||
| Váha se šinou | g | 545 | 655 | 725 | |||
Změny v provedení a obsahu dodávky, které slouží dalšímu vývojí produktu, jsou vyhrazeny.
Zaostření zaměřovacích osnov

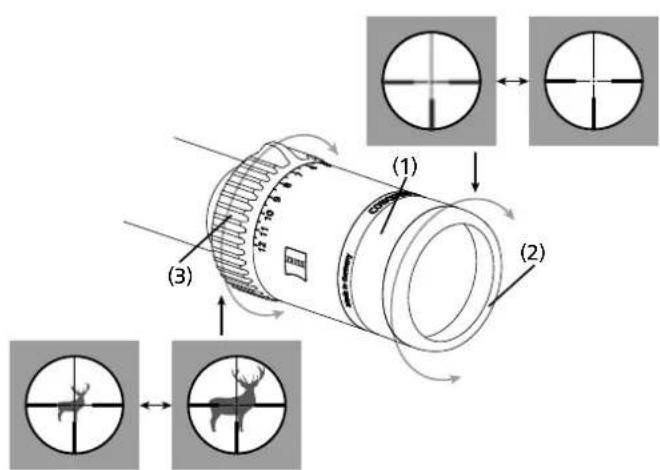

Zaměřovací osnovy se zaostřují otáčením okuláru (1).
Doporučujeme zaostřeni zaměřovacích osnov v připadě vysokého stupně zvětšení.
Zaměřovací osnovy se souměrně zaostří přes celý úsek zvětšeného zorného pole. Věnujte svoji pozornost tomu, že u optických zaměřovačů výrobní série ZEISS
Conquest V6 nelze na cil ve vzdálenosti výrazně pod nebo nad 100 m současně zaostřovat zaměřovací osnovy a obraz, protože nastavení těchto optických zaměřovačů je vyladěné na 100 m bez paralaxy.
V případě výrazně kratších vzdáleností než 100 m doporučujeme nastavit menší stupeň zvětšení.
Upozornění: Na obrubě okuláru se nachází gumový kroužek (2) za účelem ochrany před zraněním.
Nastavení zvětšení
Zvětšeni lze nastavovat mezi nejnižšim a nejvyššim stupněm.
Zvětšení se nastavuje otáčením nastavení (3) na hrdle okuláru. Jednotlivé stupně zvětšení jsou označeny čislicemi a značkami.
Upozornění: Při použivání v šeru, popř. v noci:
Otočení doleva až na doraz – nejvyšší stupeň zvětšení.
Otočené doprava až na doraz – nejnižší stupeň zvětšení.
Pokud výstupek nastavení zvětšení směřuje nahoru, je nastaven střední stupeň zvětšení.


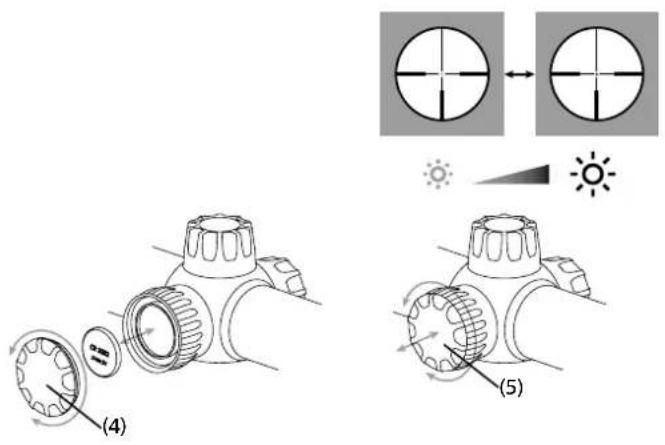

Pro výměnu baterie (tyou CR 2032) odšroubujte krytku (4) směrem doleva (proti směru hodinových ručiček). Balerí vložte kladným półem směrem nahoru. Poté krytku (4) opět našroubujte. Věnujute přitom svoj pozornost správněmu usazení a řadnému stavu těsníchko kroužku. Poškozený těsnící kroužek je nutné vyměnit.
Upozornění: Pokud nebudete optický zaměřovač použivat po delší dobu, vyjmete baterii z optického zaměřovače.
Osvětlení zaměřovacích osnov
Osvětlení se zapiná vytažením otočného tlačitka (5). Otáčením tlačitka doprava (po směru hodinových ručíček) lze nastavovat vyšší intenzitu jasu. Oláčením doleva (proti směru hodinových ručíček) lze nastavovat ztlumení jasu. Plynulé nastavení lze provést v rozmezí až po stanovené minimum, poř. maximum bez mechanické zarážky Osvětlení se vypne zatačením otočného tlačitka směrem k plásti optického zaměřovače. Po přizpůsobení jasu odpovidajícim podminkám prostředí, lze osvětlení vypnout. Nastavená intenzita jasu je nyní uložena do elektronické paměti, a to i lehdy, když ve vypnutém stavu oločite tlačitkem (5). Po zapnutí má osvětlení opět předtím nastavenou intenzitu. Pokud se zapnuté otočné tlačitko pro nastavení osvětlení zaměřovacích osnov nepoužije po dobu tří hodin, osvětlení se automaticky vypne. Slabou baterii signalizuje blikání osvětlení zaměřovacích osnov.
Blikání lze v případě potřeby potlačit: Otočně tlačítko zatlačte a ihned opět vytáhněte (během 2 sekund). Timto potvrzením stavu baterie lze osvětlení zaměřovacích osnov používat bez blikání až do úplného vybrít baterie. Po výměně baterie nebo po vypnutí osvětlení se výstražná signalizace blikáním opět aktivuje.
Pro šetření baterie a prodloužení životnosti jsou puškohledy ZEISS Conquest V6 vybavery pohybovým čidlem. Čidlo samostatně rozpozná polohu zbraně a automaticky vypne světelný bod při naklonění do stran o 45° nebo při naklonění dolů nebo nahoru o 70°. Jakmile se zbraň přiloží k výstřelu, dojde opět k zapnutí světelného bodu na předem nastavenou intenzitu osvětlení.
Tuto funkci lze deaktivovat a také aktivovat tim, že puškohled otočite vertikálně o 180°, ovládací kruhové tlačítko (5) tříkrát po sobě stlačite a ihned jej opět vytáhnete. Na potvrzeni osvětleni tříkrát blikne.
Upozornění: I při vypnutí při sklonu platí 3h-Standby, tzn. po 3 hodinách ve skloněném stavu se puškohled opět nezapne.
Aby zbraň s optickým zaměřovačem vytvořila perfektní funkční jednotku, měl by montáž optického zaměřovače vždy provést kvalifikovaný puškař. Řádným provedením montáže ve správné vzdálenosti od oči lze preventivně zabránit zranění zraku v důsledku zpětného rázu při výstřelu ze zbraně. Kromě toho správná vzdálenost od oči zaručuje úplné zorné pole.
Seřízení optického zaměřovače ZEISS Conquest V6 se zbraní
Seřizování optického zaměřovače ZEISS Conquest V6 se zbraní, čili oprava nastavení při odchylkách pozice zásahu, je usnadněno zacvakávacím nastavením výšky a boční strany zajišťovacím osnov. Postupujte následujícím způsobem:
a) Po odšroubování ochranných krytek (6, popř. 7) Ize nastavit zaměřovací osnovy - výšku pomoci otočného tlačítka (8) a boční stranu pomocí otočného tlačítka (9). U optických zaměřovačů výrobní série ZEISS Conquest V6 odpovídá 1 kliknutí přestavení o 1 cm na 100 m.
Pokud je zásah nízko, je nutné provést opravu nastavení směrem nahoru (po směru „H“), což odpovídá otočení otočného tlačitka po směru hodinových ručiček (8).
Pokud je zásah vysoko, je nutné provést opravu nastavení směrem dolů, což odpovídá otočení otočného tlačitka proti směru hodinových ručiček (8). Pokud je zásah vlevo, je nutné provést opravu nastavení směrem doprava (po směru „R”), což odpovídá otočení otočného tlačitka po směru hodinových ručiček (9).
Pokud je zásah vpravo, je nutné provést opravu nastavení směrem doleva, což odpovidá otočení otočného tlačitka proti směru hodinových ručiček (9).
b) Po provedeni zkušební střelby tlačitko (8, popř. 9) vytáhněte směrem nahoru a označení nuly dělicího kroužku (10) nastavte na indexační značku (11). Tlačitko (8, popř. 9) zatlačte směrem dolů do zajištěné polohy. Při opakovaném seřizení zaměřovacích osnov (na jiné vzdálenosti nebo v případě laborace střeliva) lze pomocí indexační značky najít opět původní pozici.
c) Nezapomeňte: přišroubovat zpět ochrannou krytku (6, popř. 7).
Upozornění: Při dodání optického zaměřovače výrobní série ZEISS Conquest V6 jsou zaměřovací osnovy nastaveny na střed nastavovacího rozmeží a označení nuly seřizovacích kroužku (10) na indexační značku (11). Z tohoto nastavení lze provést seřízení směrem nahoru a dolů, popř. doprava nebo doleva přes polovinu rozmeží hodnot, uvedených v následující tabulce.
Konstrukční provedení optických zaměřovačů ZEISS Conquest V6 umožňuje v případě aktivace seřízení zaměřovacích osnov jejich příslušný posuv do středu zorného pole, který nelze rozpoznat. Zaměřovací osnovy zůstávají při všech nastavenich vžóy ve středu zorného pole.
Tabulka 1
| Ballistická křivka 123456789 | ||||||||||||||||||
| Vzdálenost | Cvak. | Opr.. | Cvak. | Opr.. | Cvak. | Opr.. | Cvak. | Opr.. | Cvak. | Opr.. | Cvak. | Opr.. | Cvak. | Opr.. | Cvak. | Opr.. | Cvak. | Opr.. |
| 100 | 0 | 0,0 | 0 | 0,0 | 0 | 0,0 | 0 | 0,0 | 0 | 0,0 | 0 | 0,0 | 0 | 0,0 | 0 | 0,0 | 0 | 0,0 |
| 150 | 1 | -1,5 | 1 | -1,5 | 1 | -1,5 | 2 | -3,0 | 2 | -3,0 | 3 | -4,5 | 3 | -4,5 | 3 | -4,5 | 4 | -6,0 |
| 200 | 2 | -4,0 | 2 | -4,0 | 4 | -8,0 | 5 | -10,0 | 5 | -10,0 | 6 | -12,0 | 7 | -14,0 | 8 | -16,0 | 9 | -18,0 |
| 250 | 4 | -10,0 | 5 | -12,5 | 7 | -17,5 | 8 | -20,0 | 9 | -22,5 | 11 | -27,5 | 12 | -30,0 | 13 | -32,5 | 15 | -37,5 |
| 300 | 7 | -21,0 | 8 | -24,0 | 10 | -30,0 | 12 | -36,0 | 13 | -39,0 | 16 | -48,0 | 17 | -51,0 | 19 | -57,0 | 22 | -66,0 |
| 325 | 9 | -29,3 | 10 | -32,5 | 12 | -39,0 | 14 | -45,5 | 16 | -52,0 | 18 | -58,5 | 20 | -65,0 | 23 | -74,8 | 27 | -87,8 |
| 350 | 10 | -35,0 | 12 | -42,0 | 14 | -49,0 | 17 | -59,5 | 18 | -63,0 | 21 | -73,5 | 23 | -80,5 | 26 | -91,0 | 30 | -105,0 |
| 375 | 12 | -45,0 | 14 | -52,5 | 16 | -60,0 | 19 | -71,3 | 21 | -78,8 | 24 | -90,0 | 26 | -97,5 | 29 | -108,8 | 34 | -127,5 |
| 400 | 14 | -56,0 | 16 | -64,0 | 18 | -72,0 | 21 | -84,0 | 24 | -96,0 | 27 | -108,0 | 30 | -120,0 | 33 | -132,0 | 39 | -156,0 |
| 425 | 16 | -68,0 | 18 | -76,5 | 20 | 85,0 | ||||||||||||
| 450 | 18 | -81,0 | 20 | -90,0 | 22 | 99,0 | ||||||||||||
| 475 | 20 | -95,0 | 23 | -109,3 | 25 | -118,8 | ||||||||||||
| 500 | 22 | -110,0 | 26 | -130,0 | 27 | -135,0 | ||||||||||||
| 525 | 25 | -131,3 | 29 | -152,3 | 29 | -152,3 | ||||||||||||
| 550 | 27 | -148,5 | 32 | -176,0 | 32 | -176,0 | ||||||||||||
| 575 | 30 | -172,5 | 35 | -201,3 | 34 | -195,5 | ||||||||||||
| 600 | 33 | -198,0 | 39 | -234,0 | 37 | -222,0 | ||||||||||||
Neúmyslnému přestavení je zamezeno pomocí aretace.
Jsou-li známé balistické hodnoty pro zasažení cíle ve vzdálenosti 100 m, lze přímo určit potřebný počet kliknutí pro různé vzdálenosti a zaznamenat je. Tabulka 1 zde udává devět různých balistických křivek.
Upozornění: Zarážka v mechanismu ASV zabraňuje přestavení směrem dolů za značku „0“.
Nastřelování zbraně s balistickou věžičkou ASV:
Pro provedeni korekce střely postupujte následujícím způsobem:

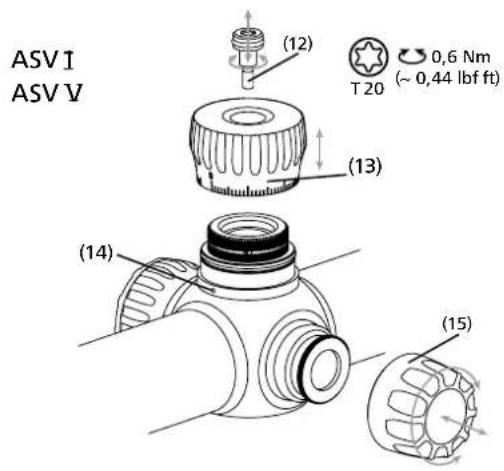

ASV II Vysuňte unášeci hlavu (16) z aretace, otočte ji ve směru hodinových ručiček (o 180°) a zasuňte zpět. Koreki směrem dolů pak lze provést přímo otáčením unášeci hlavy (16).

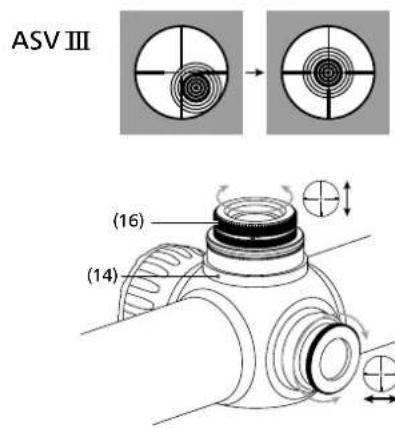

ASV III Pokud zbraň střili nízko, je potřebná korekce střely nahoru (směr „H”), odpovídající otočení unášeci hlavy (16) ve směru hodinových ručiček.
Pokud zbraň střili vysoko, je potřebná korekce střely dolů, odpovídající otočení unášecí hlavy (16) proti směru hodinových ručiček.
Po nastřelení zbraně na cil 100 m:

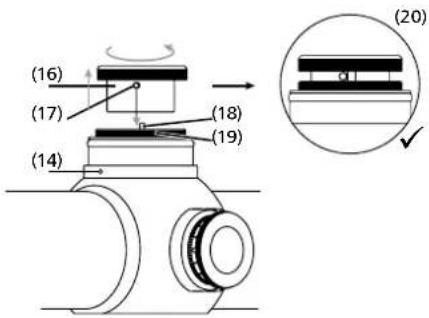

ASV IV Vysuňte unášecí hlavu (16) z aretace a nasadte ji tak, aby dorazový kolík (17) unášecí hlavy (16) přiléhal k dorazovému kolíku (18) aretačního kroužku (19), jak je znázorněno na obr. (20).
ASV V Korekční točitko (13) nasadte tak, aby značka „0“ souhlasila s indexovou značkou na aretačním kroužku (14). Dbejte na to, aby nedošlo k poškození o-kroužku. Šroubern (12) opět pevně utáhněte korekční točitko (13).
Izolační těsnost
Optický zaměřovač je vodotěsný, testovaný na tlak dle ISO 9022-80 a naplněný dusíkem. Bezvadné izolační utěsnění je zaručeno také v případě, odšroubovaných ochranných krytek (13, popř. 15) seřizení zaměřovacích osnov. Avšak vždy dbejte na správné usazení těchto ochranných krytek (13, popř. 15) a pod nimi umistěných těsnících kroužku.
Zaměřovací osnovy
Optický zaměřovač je vybaven zaměřovacími osnovami dle Vaší volby. U modelů ZEISS Conquest V6 jsou zaměřovací osnovy umístěné na druhé úrovni zorného pole. Zaměřovací osnovy se při zvětšování zorného pole nezvětšují, ale zůstávají vždy ve stejných rozměrech, z tohoto důvodu u těchto optických zaměřovačů závisí krycí měřitko na stupní zvětšení.
Aktuální prěhled dodávaných zaměřovacích osnov, jakož i krycích měřitek najdete na internetových stránkách www.zeiss.de/subtensions nebo se obratte přímo na nás na adrese:
Carl Zeiss
Sports Optics GmbH
ZEISS Gruppe
Gloelstraße 3 - 5
D-35576 Wetzlar
Výměna zaměřovacích osnov
Samozřejmě lze u optických zaměřovačů ZEISS Conquest V6 dodatečně prověst výměnu zaměřovacích osnov za jiný dodávaný typ. Za účelem provedení výměny zaměřovacích osnov je nutné optický zaměřovač poslat poštou do našeho Zákaznického centra.
Čištění a údržba
Optický zaměřovač je opatřen povrchovou úpravou ZEISS LotuTec. Jedná se o velmi účinnou ochrannou vrstvu povrchu optických čoček, která znatelné snižuje stupeň znečištění díky velmi hladkému povrchu a s ním souvisejícímu intenzivnímu odrážecímu elektu. Všechny druhy nečistot přilnou mnohem méně, lze je odstranit snadno, rychle a beze šmouh. Kromě toho povrchová úprava LotuTec vykazuje značnou odolnost proti opotřebení a oděru.
Optické zaměřovače výrobce ZEISS nevyžadují žádnou zvláštní údržbu. Hrubé částice nečistot (např. písek) z čoček neotirejte, ale oafoukněte je nebo je odstraňte štětečkem! Otisky prstů mohou po určité době poškodit povrch čočky, Nejlepší způsob čištění povrchu čoček je na ně dýchnout a vyleštit čistým hadříkem / papírovým kapesníčkem na čištění povrchu optických komponent.
Proti možněmu výskytu plísní na povrchu optických komponent (hrozi zejména v tropech) je účinné suché uskladnění a vždy dobrá ventilace vzduchu na vnějším povrchu čoček.
Náhradní díly pro ZEISS Conquest V6
V připadě potřeby náhradních dílů pro optický zaměřovač, mezi které patři např. ochranné krytky, se prosím obratte na svého specializovaného prodejce, obchodní zastoupení ve Vaší zemi nebo naše Zákaznické centrum.
Pro telefonické dotazy týkající se servisu jsme k dispozici od pondělí do pátku od 8 do 18 hodin (SEČ).
Tel.: +49 (0) 64 41-4 67 61
Fax: +49 (0) 64 41-4 83 69
service.sportsoptics@zeiss.com
* Příslušenství není součástí dodávky!
ZEISS je synonymem spolehlivé vysoké úrovně kvality. Na tento ZEISS výrobek tak coby výrobce poskytujeme desetiletou záruku, a to nezávisle na garančních závazcích prodejce vůči zákazníkovi.
S rozsahem záruky se lze obeznámit na tomto odkaze:
