BRUKSANVISNING Conquest V6 2.5-15x56 ZEISS
Produkter av märket ZEISS kännetecknas av perfekt optisk prestanda, exakt tillverkning och läng livslängd.
För att du ska kunna använda ditt kikarsikte optimalt och för att garantera att det blir din trogna följeslagare under många år, ber vi dig läsa igenom följande bruksanvisning.
Information för din säkerhet
Batterier får inte slängas i hushållssoporna!
Uttjänta batterier ska lämnas till återvinning.
Ladda alltid ur batteriet innan du lämnar det till återvinning.
Batterier är i regel urladdade när apparaten de driver
■ slås av och visar "Batteri slut".
■ inte längre fungerar felfritt efter att batteriet har använts en längre tid.
Yttre påverkan
- Titta aldrig direkt mot solen eller mot laserljuskällor genom kikarsiktet, det kan leda till allvarliga ögonskador.
■ Utsätt inte kikarsiktet för solljus under en längre tid utan skyddslock. Objektivet och okularet kan fungera som ett brännglas och förstöra inre komponenter.
■ Undvik att vidröra metallytan efter solstrålning eller kyla.
Innehåller smådelar
Batterier och de avtagbara yttre delarna måste förvaras oåtkomligt för barn (kvävningsrisk).
Funktion
- Kontrollera och förvissa dig alltid om att vapnet är urladdat innan du arbelar med kikarsiktet när det är monterat på vapnet.
- Till skydd mot skador måste du se till att du har tillräckligt ögonavständ när kikarsiktet är monterat.
■ Försäkra dig om att kikarsiktet fungerar felfritt innan du använder det. - Kontrollera genom att titta genom kikarsiktet att optiken ger en klar och ostörd bild.
■ Vid omild behandling kan en feljustering inte uteslutas.
■ Provskjut för att kontrollera att riktmedlet är rätt inställt.
Leveransomfattning
ZEISS Conquest® V6 kikarsikten med belyst riktmedel
| Produkt Best.-Nr. | Leveransomfattning | |||
| Conquest V6 1 | 1-6x24 M 52 22 | 04 | KikarsikteSkyddskåpaElevationslockBatterilockLi-batt, 3V CR 2032OptikrengöringsdukSnabbguide | |
| Conquest V6 1 | 1-6x24 52 22 05 | |||
| Conquest V6 2 | 12x50 M 52 22 24 | |||
| Conquest V6 2 | 12x50 | 52 22 25 | ||
| Conquest V6 | 2.5-15x56 M 52 | 22 34 | ||
| Conquest V6 | 2.5-15x56 | 52 22 35 | ||
| TEKNISKA DATA | 1.1-6x24 | 2-12x50 | 2.5-15x56 | ||||
| Förstoring | 1.1 | 6.5 | 2 | 12 | 2.5 | 15 | |
| Effektiv objektivdiameter | mm | 10.5 | 24 | 19.4 | 50 | 24.3 | 56 |
| Utträdespupiller, diameter | mm | 9.5 | 3.7 | 9.7 | 4.2 | 9.7 | 3.7 |
| Skymningstal | 3.1 | 12.5 | 5.7 | 24.5 | 7.1 | 29 | |
| Synfält | m/100m | 38.1 | 6.6 | 20.5 | 3.4 | 16.4 | 2.7 |
| Objektiv synvinkel | ° | 21.6 | 3.8 | 11.7 | 2 | 9.4 | 1.6 |
| Dioptrijusteringsområde | dpt | -3/+2 | -3/+2 | -3/+2 | |||
| Ögonavständ | mm | 90 | 90 | 90 | |||
| Parallaxfritt | m | 100 | 100 | 100 | |||
| Kvadrat. inställningsområde | cm/100m | 300 | 250 | 200 | |||
| Justering per klick | cm | 1 | 1 | 1 | |||
| Tubdiameter | mm | 30 | 30 | 30 | |||
| Okularrördiameter | mm | 45.5 | 45.5 | 45.5 | |||
| Objektivrördiameter | mm | 30 | 56 | 62 | |||
| Behandling | LotuTec^® | LotuTec^® | LotuTec^® | ||||
| Kvävefyllning | √ | √ | √ | ||||
| Vallentäthet | mbar | 400 | 400 | 400 | |||
| Funktion av temperaturen | °C | -25/50 | -25/50 | -25/50 | |||
| Längd | mm | 285 | 335 | 352 | |||
| Vikt utan skena | g | 505 | 620 | 690 | |||
| Vikt med skena | g | 545 | 655 | 725 | |||
Ändringar av utförande och leveransomfattning, vilka syftar till teknisk vidareutveckling, förbehållna.

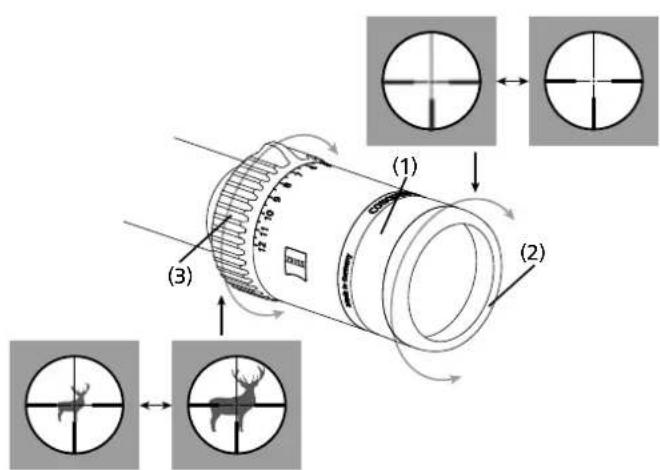

Inställning av skärpan
Riktmedlets skärpa ställs in genom att vrida på okularet (1).
Vi rekommenderar att du gör denna inställning med en högre förstoringsgrad. Riktmedlet förblir då skarpt över hela zoomområdet.
Tänk på att det med kikarsikten i serien ZEISS Conquest V6 inte är möjligt att ställa in skärpan på riktmedel och bild samtidigt vid hög förstoringsgrad och avständ till målet klart under eller över 100 m, eftersom dessa kikarsikten är parallaxfritt inställda på 100 m.
Vid betydligt kortare avständ till målet än 100 m rekommenderar vi att du använder en lägre förstoringsgrad.
Observera: Till skydd mot skador sitter det en gummiring (2) i okularfattningen.
Inställning av förstoringsgrad
Alla förstoringsgrader mellan lägsta och högsta förstoringsgrad kan ställas in steglöst.
Förstoringsgraden ställs in genom att vrida på ratten (3) på okulardelen. Förstoringsgraderna visas med siffror och markeringar.
Observera: Vid användning i skymning/gryning eller på natten:
Vridning åt vänster till stopp – maximal förstoringsgrad.
Vridning åt höger till stopp – lägsta förstoringsgrad.
När markeringen på förstoringsratten pekar uppåt är mellersta förstoringsgraden inställd.


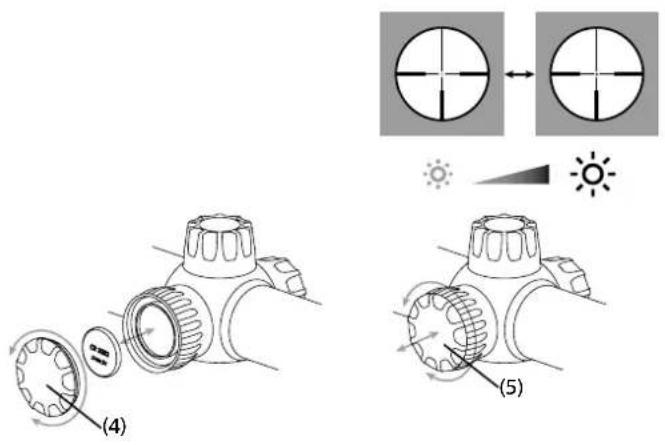

(4) (5)Att sätta i och byta batteri
För att byta batteri (typ CR 2032) öppnar du batterilocket (4) genom att vrida det åt vänster (moturs). Lägg i batteriet med pluspolen uppåt. Skruva sedan på locket (4) igen, Kontrollera att lätningsringen sitter rätt och är oskadad. En skadad lätningsring ska bytas ut.
Observera: Om kikarsiktet inte ska användas under en längre tid bör batteriet tas ur.
Riktmedelsbelysning
Belysningen kopplas på genom att justeringsknappen (5) dras ut. Genom att vrida knappen åt höger (medurs) ökar ljusstyrkan. Genom att vrida knappen åt vänster (moturs) minskar ljusstyrkan. Inställningen sker steglöst fram till en viss minimal resp. maximal belysning och har inget mekaniskt stopp. Stäng av belysningen genom att trycka in knappen mot kikarsiktets käpa. När ljusstyrkan har anpassats efter de yttre förhållandena kan belysningen stängas av. Den inställda ljusstyrkan är nu sparad, även om man vrider på justeringsknappen (5) i avslängt tillstånd. Efter påslagning har belysningen fortlarande den tidigare inställda ljusstyrkan. Om justeringsknappen för riktmedelsbelysningen inte används under tre timmar i påslaget tillstånd, stängs belysningen av automatiskt. En låg batterinivå visas genom att det belysta riktmedlet blinkar.
Blinkandet kan kopplas bort om så onskas: tryck in justeringsknappen och dra ut den omedelbart igen (inom 2 sekunder). Genom denna kvittens kan man fortsätta använda riktmedelsbelysningen tills batteriet slutgiltigt tagit slut utan att det fortsätter att blink. After batteribyte eller avstängning av belysningen är varningsljusfunktionen aktiverad på nytt.
I syfte att skona batteriet ytterligare och förlänga brukstiden, är ZEISS Conquest V6 kikarsikten försedda med en rörelsesensor. Den känner automatiskt av vapnets position och slår av ljuspunkten av sig själy vid 45° lutning i sidled, eller 70° lutning nedät eller uppåt. Så snart som vapnet tas upp för att avlossas slås ljuspunkten på igen med tidigare inställd ljusstyrka.
Denna funktion kan deaktiveras, och aktiveras, genom att man vrider kikarsiktet 180° på huvudet och trycker in justeringsknappen (5) tre gånger i följd och omedelbart drar ut den igen. Som en bekräftelse blinkar belysningen tre gånger.
Observera: även vid vinkelfränslag gäller 3h-standby, d.v.s. efter 3h i tippat skick slås kikarsiktet inte på igen.
För att säkerstalla att vapen och kikarsikte fungerar perfekt tillsammans bör kikarsiktet alltid monteras av en kvalificerad gevärssmed. Ögonskador på grund av vapnets rekyl kan undvikas genom korrekt montering med rätt ögonavständ. Dessutom garanterar rätt ögonavständ ett fullt synfält.
Justera kikarsiktet ZEISS Conquest V6 efter vapnet
Justeringen av kikarsiktet ZEISS Conquest V6 efter vapnet, dvs. att korrigera avvikelser av träflpunkten, underlättas av olika klicklägen som går i lås i höjd- och sidledsjusteringen. Gör så här:
a) När du har skruvat av skyddslocken (6 resp. 7) kan du ställa in riktmedlet i höjd- och (8) sidled genom att vrida på justeringsknapparna (9). På kikarsiktena i serien ZEISS Conquest V6 motsvarar 1 klick en justering med 1 cm på 100 m.
Om vapnet skjuter för lågt krävs en korrigering av skottlinjen uppåt (mot "H"), vilket innebär att justeringsknappen (8) vrids medurs.
Skjuter vapnet för högt krävs en korrigering av skottlinjen nedåt, vilket innebär att justeringsknappen (8) vrids moturs.
Skjuter vapnet åt vänster krävs en korrigering av skottlinjen åt höger (mot "R"), vilket innebär att justeringsknappen (9) vrids medurs.
Skjuter vapnet åt höger krävs en korrigering av skottlinjen åt vänster, vilket innebär att justeringsknappen (9) vrids moturs.
b) När du har skjutit in vapnet drar du upp knappen (8 resp. 9) ur spärren och ställer ringens (10) nollmarkering på indexmarkeringen (11). Tryck sedan ner knappen (8 resp. 9) i spärren igen. Indexet hjälper dig att hitta den ursprungliga inställningen igen när du har justerat riktmedlet (for andra avständ eller forsök).
c) Glöm inte att skruva på locket (6 resp. 7) igen.
Observera: När kikarsiklena i serien ZEISS Conquest V6 levereras, är riktmedlet inställt på mitten av inställningsområdet och justeringsringarnas (10) nollmarkering är inställd på indexmarkeringen (11). Utifrån denna inställning kan riktmedlet justeras uppåt och nedåt resp. åt höger och vänster över halften av de i tabellen nedan angivna justeringsområdena.
Kikarsiklena ZEISS Conquest V6 är konstruerade så, all när riktmedelsjusteringen ändras, så syns inte motsvarande rörelse av själva riktmedlet. Riktmedlet förblir alltid i mitten på bilden vid alla inställningar.
Tabell 1
| Ballistisk kurva 1 2 3 4 5 6 7 8 9 | ||||||||||||||||||
| Distans | Klick | Korr. | Klick | Korr. | Klick | Korr. | Klick | Korr. | Klick | Korr. | Klick | Korr. | Klick | Korr. | Klick | Korr. | Klick | Korr. |
| 100 | 0 | 0,0 | 0 | 0,0 | 0 | 0,0 | 0 | 0,0 | 0 | 0,0 | 0 | 0,0 | 0 | 0,0 | 0 | 0,0 | 0 | 0,0 |
| 150 | 1 | -1,5 | 1 | -1,5 | 1 | -1,5 | 2 | -3,0 | 2 | -3,0 | 3 | -4,5 | 3 | -4,5 | 3 | -4,5 | 4 | -6,0 |
| 200 | 2 | -4,0 | 2 | -4,0 | 4 | -8,0 | 5 | -10,0 | 5 | -10,0 | 6 | -12,0 | 7 | -14,0 | 8 | -16,0 | 9 | -18,0 |
| 250 | 4 | -10,0 | 5 | -12,5 | 7 | -17,5 | 8 | -20,0 | 9 | -22,5 | 11 | -27,5 | 12 | -30,0 | 13 | -32,5 | 15 | -37,5 |
| 300 | 7 | -21,0 | 8 | -24,0 | 10 | -30,0 | 12 | -36,0 | 13 | -39,0 | 16 | -48,0 | 17 | -51,0 | 19 | -57,0 | 22 | -66,0 |
| 325 | 9 | -29,3 | 10 | -32,5 | 12 | -39,0 | 14 | -45,5 | 16 | -52,0 | 18 | -58,5 | 20 | -65,0 | 23 | -74,8 | 27 | -87,8 |
| 350 | 10 | -35,0 | 12 | -42,0 | 14 | -49,0 | 17 | -59,5 | 18 | -63,0 | 21 | -73,5 | 23 | -80,5 | 26 | -91,0 | 30 | -105,0 |
| 375 | 12 | -45,0 | 14 | -52,5 | 16 | -60,0 | 19 | -71,3 | 21 | -78,8 | 24 | -90,0 | 26 | -97,5 | 29 | -108,8 | 34 | -127,5 |
| 400 | 14 | -56,0 | 16 | -64,0 | 18 | -72,0 | 21 | -84,0 | 24 | -96,0 | 27 | -108,0 | 30 | -120,0 | 33 | -132,0 | 39 | -156,0 |
| 425 | 16 | -68,0 | 18 | -76,5 | 20 | 85,0 | ||||||||||||
| 450 | 18 | -81,0 | 20 | -90,0 | 22 | 99,0 | ||||||||||||
| 475 | 20 | -95,0 | 23 | -109,3 | 25 | -118,8 | ||||||||||||
| 500 | 22 | -110,0 | 26 | -130,0 | 27 | -135,0 | ||||||||||||
| 525 | 25 | -131,3 | 29 | -152,3 | 29 | -152,3 | ||||||||||||
| 550 | 27 | -148,5 | 32 | -176,0 | 32 | -176,0 | ||||||||||||
| 575 | 30 | -172,5 | 35 | -201,3 | 34 | -195,5 | ||||||||||||
| 600 | 33 | -198,0 | 39 | -234,0 | 37 | -222,0 | ||||||||||||
Om ditt ZEISS CÖNQUEST V6 kikarsikte är försett med ett hårkors (ASV) har du möjlighet att snabbt och enkelt hålla mitt i på de mest varierande avständ. Kulbanefallet kompenseras med justering av kikarsiktets visirlinje, utan att man behöver avlägsna hårkorsinställningens skydd.
Vridknappen (13) är försedd med en linjär delning på från 1 till 75. Avständet mellan ett delstreck till nästa är 1 klick motsvarande 1 cm på 100 m. Vart tionde streck är markerat med en siffra, 10-70.
Oavsiktlig inställning förhindras av en spärr.
Om ballistikvärdena relaterade till prickskott 100m är kända, kan man direkt bestämma erforderliga klick på de olika avständen och notera dessa. Tabell 1 innehåller nio olika ballistikkurvor.
Observera: ett anslag i ASV förhindrar inställning nedåt förbi "0"-markeringen.
Inskjutning av vapnet med ASV:
Gör så här för att utföra en skottkorrigering:

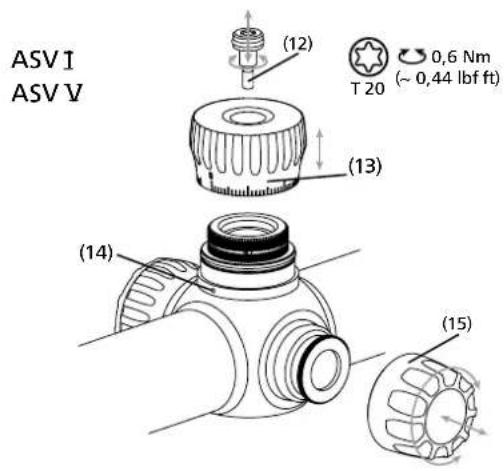

ASV I Vrid ur skruven (12) och dra av inställningsknappen (13).
ASV II Lyft ur medbringaren (16) ur spårren och sätt på den vriden medsols (180°).
Nu kan korrigering ske nedät igen, och den kan göras direkt med medbringaren (16).

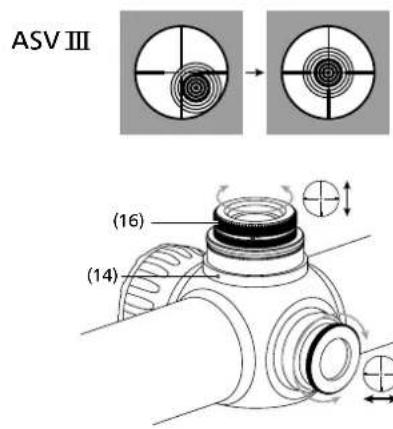

ASV III Skjuter vapnet lågt krävs en skottkorrigering uppåt (riktning "H"), motsvarande en vridning medsols av medbringaren (16).
Skjuter vapnet högt krävs en skottkorrigering nedåt, motsvarande en vridning motsols av medbringaren (16).
När vapnet har skjutits in på 100 m prick:

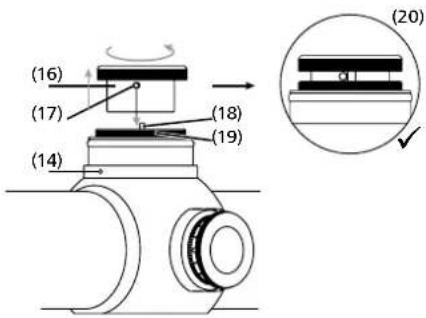

ASV IV Lyft ur medbringaren (16) ur spärren och sätt på den så att anslagsstiftet (17) till medbringaren (16) ligger an på anslagsstiftet (18) till läsringen (19), enligt fig. (20).
ASV V Sätt på justeringsknappen (13) så att "0"-märket överensstämmer med indexmärket på läsringen (14). Se till att O-ringen inte skadas. Dra åt justeringsknappen (13) med skruven (12).
Täthet
Kikarsiktet är vattentätt, trycktestat enligt ISO 9022-80 och fyllt med kvävgas. Även när riktmedelsjusteringens skyddslock (13 resp. 15) inte är påskruvat, garanteras att kikarsiktet är tätt. Se dock till att detta skyddslock (13 resp. 15) och tätningsringarna därunder sitter korrekt.
Riktmedel
Ditt kikarsikte är försett med det riktmedel du har valt. Vid modellerna ZEISS Conquest V6 ligger riktmedlet på den andra bildnivån. Riktmedlet förändras inte då förstoringsgraden ändras, utan förblir alltid konstant. Hos dessa kikarsikten beror riktmedlets täckningsgrad alltså på förstoringen.
För en aktuell översikt över tillgångliga riktmedel samt täckningsgrader, besök www.zeiss.de/subtensions eller kontakta oss på:
Carl Zeiss
Sports Optics GmbH
ZEISS Gruppe
Gloelstraße 3 – 5
D-35576 Wetzlar
Byte av riktmedel
Självklart kan kikarsiktena ZEISS Conquest V6 också i efterhand utrustas med ett annat riktmedel. För byte av riktmedel bör kikarsiktet skickas in till vår kundtjänst.
Skötsel och underhåll
Kikarsiktet är försett med en ZEISS LotuTec beläggning. Detta effektiva skyddande skikt för linsytorna reducerar nedsmutsningen av linsen märkbart, tack vare den särskilt glatta ytan som gör att allt slags smuts inte fastnar så lätt och kan avlägsnas snabbt, lätt och utan ränder. Samtidigt är LotuTec beläggningen motständskraftig och slittälig.
Ditt ZEISS kikarsikte kräver ingen speciellt underhåll. Grov smuts (t. ex. sand) på linserna bör inte torkas av, utan blåsas bort eller avlägsnas med en härpense!! Fingeravtryck kan efter en längre tid ge upphov till skador på linsytorna. Det lättaste sättet att rengöra linsytor är att andas på dem och torka med med en ren linsrengöringsduk eller -papper.
Problem med svampbeläggning på linselementen, som ofta uppstår i tropikerna, avhjälps genom att kikarsiktet förvaras torrt och de yttre linsytorna har en god ventilation.
Reservdelar för ZEISS Conquest V6
Om du behöver reservdelar till ditt kikarsikte, t. ex. skyddslock, var god vänd dig till din återförsäljare, vårt lokalkontor i Sverige eller vår kundtjänst.
Vära telefontider för kundförfrågningar är mändag – fredag, kl. 8 till 18 (MET).
Tel.: +49 (0) 64 41-4 67 61
Fax: +49 (0) 64 41-4 83 69
service.sportsoptics@zeiss.com
* Tillbehör ingår inte i leveransomfattningen!
ZEISS står för en pålitligt hög kvalitetsnivå. Oberoende av återförsäljarens garantiförpliktelser gentemot kunden ger vi som tillverkare därför tio års garanti på denna ZEISS-produkt.
Information om garantins omfattning finns på:
