BEDIENUNGSANLEITUNG Conquest V6 2.5-15x56 ZEISS
Die Produkte der Marke ZEISS sind geprägt durch hervorragende optische Leistungen, präzise Verarbeitung und lange Lebensdauer. Bitte beachten Sie folgende Gebrauchshinweise, damit Sie Ihr Zielfernrohr optimal nutzen können und es Ihnen über viele Jahre ein zuverlässiger Begleiter wird.
Informationen für Ihre Sicherheit
Batterie-Entsorgung
Batterien gehören nicht in den Hausmüll!
Bitte bedienen Sie sich bei der Rückgabe verbrauchter Batterien eines in Ihrem Land evtl. vorhandenen Rücknahmesystems.
Bitte geben Sie nur entladene Batterien ab.
Batterien sind in der Regel dann entladen, wenn das damit betriebene Gerät
■ abschaltet und signalisiert „Batterie leer“
- nach längerem Gebrauch der Batterie nicht mehr einwandfrei funktioniert.
Umwelteinflüsse
■ Schauen Sie keinesfalls mit dem Zielfernrohr in die Sonne oder Laserlichtquellen, dies kann zu schweren Augenverletzungen führen.
- Setzen Sie das Gerät nicht ohne Schutzdeckel längere Zeit der Sonne aus. Das Objektiv und das Okular können wie ein Brennglas wirken und innen liegende Bauteile, als auch daher liegende Objekte, zerstören.
■ Vermeiden Sie Berührungen der Metalloberfläche nach Sonneneinstrahlung oder Kälte.
Verschluckungsgefahr
Lassen Sie Batterien und die abnehmbaren Außenteile nicht in die Hände von Kindern geraten (Verschluckungsgefahr).
Funktion
■ Vor dem Arbeiten am an der Waffe montierlen Zielfernrohr stets überprüfen und gewährleisten, dass die Schusswaffe entladen ist.
■ Zum Schutz vor Verletzungen achten Sie im montierten Zustand auf ausreichend Augenabstand.
■ Bitte vergewissern Sie sich vor der Benutzung, dass Ihr Zielfernrohr einwandfrei funktioniert.
■ Prüfen Sie durch Hindurchschauen, ob die Optik ein klares, ungestörtes Bild liefert.
■ Bei grober Behandlung ist eine Dejustierung nicht auszuschließen.
■ Die richtige Einstellung des Absehens prüfen Sie durch Kontrollschießen.
Lieferumfang
ZEISS Conquest® V6 Zielfernrohre mit Absehenbeleuchtung:
| Produkt Best.-Nr. | Lieferumfang | ||
| Conquest V6 1 | 1-6x24 M 52 22 04 | ZielfernrohrSchutzkappeElevationsdeckelBatteriedeckelLi-Batt. 3V CR 2032OptikreinigungstuchQuick-Guide | |
| Conquest V6 1 | 1-6x24 52 22 05 | ||
| Conquest V6 2 | 12x50 M 52 22 24 | ||
| Conquest V6 2 | 12x50 52 22 25 | ||
| Conquest V6 2 | 5-15x56 M 52 22 34 | ||
| Conquest V6 | 2.5-15x56 52 22 35 | ||
| TECHNISCHE DATEN | 1.1-6x24 | 2-12x50 | 2.5-15x56 | ||||
| Vergrößerung | 1.1 | 6.5 | 2 | 12 | 2.5 | 15 | |
| Wirksamer Objektivdurchmesser | mm | 10.5 | 24 | 19.4 | 50 | 24.3 | 56 |
| Austrittspupillen-Durchmesser | mm | 9.5 | 3.7 | 9.7 | 4.2 | 9.7 | 3.7 |
| Dämmerungszahl | 3.1 | 12.5 | 5.7 | 24.5 | 7.1 | 29 | |
| Sehfeld | m/100m | 38.1 | 6.6 | 20.5 | 3.4 | 16.4 | 2.7 |
| Objektiver Sehwinkel | ° | 21.6 | 3.8 | 11.7 | 2 | 9.4 | 1.6 |
| Dioptrien-Verstellbereich | dpt | -3/+2 | -3/+2 | -3/+2 | |||
| Augenabstand | mm | 90 | 90 | 90 | |||
| Parallaxfrei | m | 100 | 100 | 100 | |||
| Verstellbereich | cm/100m | 300 | 250 | 200 | |||
| Verstellung pro Klick | cm | 1 | 1 | 1 | |||
| Mittelrohrdurchmesser | mm | 30 | 30 | 30 | |||
| Okularrohrdurchmesser | mm | 45.5 | 45.5 | 45.5 | |||
| Objektivrohrdurchmesser | mm | 30 | 56 | 62 | |||
| Vergütung | LotuTec^® | LotuTec^® | LotuTec^® | ||||
| Stickstoffüllung | √ | √ | √ | ||||
| Wasserdichtigkeit | mbar | 400 | 400 | 400 | |||
| Funktionstemperatur | °C | -25/50 | -25/50 | -25/50 | |||
| Länge | mm | 285 | 335 | 352 | |||
| Gewicht ohne Innenschiene | g | 505 | 620 | 690 | |||
| Gewicht mit Innenschiene | g | 545 | 655 | 725 | |||
Änderungen in Ausführung und Lieferumfang, die der technischen Weiterentwicklung dienen, sind vorbehalten.
Scharfstellen des Absehens

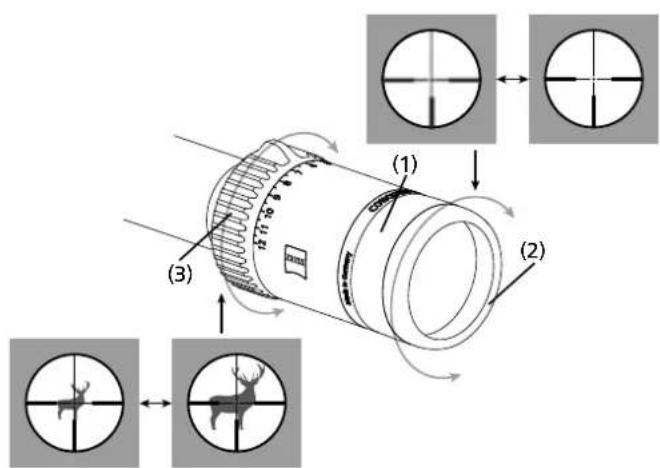

Die Scharfeinstellung des Absehens erfolgt durch Drehen des Okulars (1). Es empfiehlt sich, diese Einstellung bei einer höheren Vergrößerungsstufe vorzunehmen. Das Absehen bleibt dann über den gesamten Vergrößerungsbereich gleichbleibend scharf.
Bitte beachten Sie, dass bei den Zielfernrohren der ZEISS Conquest V6 Serie ein gleichzeitiges Scharfstellen des Absehens und des Bildes bei hohen Vergrößerungen und Zielentfernungen deutlich unter oder über 100m nicht möglich ist, da diese Zielfernrohre auf 100 m parallaxfrei abgestimmt sind.
Bei deutlich kürzeren Zielentfernungen als 100 m empfiehlt es sich, eine kleinere Vergrößerungseinstellung zu verwenden.
Hinweis: Zum Schutz vor Verletzungen ist an der Okularfassung ein Gummiring (2) angebracht.
Vergrößerungswechsel
Sie können alle Vergrößerungen zwischen der niedrigsten und höchsten Vergrößerungsstufe stufenlos einstellen. Der Vergrößerungswechsel erfolgt durch Drehen des Wechslers (3) am Okularstutzen. Die Vergroßerungsstufen sind durch Zahlen und Markierungen gekennzeichnet.
Hinweis: Für den Gebrauch in der Dämmerung bzw. Nacht:
Drehung nach links bis zum Anschlag – höchste Vergrößerung.
Drehung nach rechts bis zum Anschlag – niedrigste Vergrößerung.
Wenn der Nocken des Vergrößerungswechslers nach oben steht, ist die mittlere Vergrößerung eingestellt.


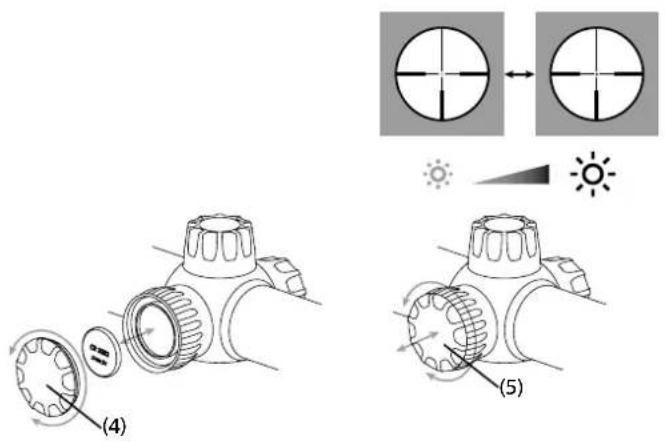

(4) (5)Einlegen/Entfernen der Batterie
Zum Wechseln der Batterie (Typ CR 2032) drehen Sie den Deckel (4) mit einer Linksdrehung (gegen den Uhrzeigersinn) ab. Die Batterie wird mit dem Pluspol nach oben eingelegt. Anschließend den Deckel (4) wieder aufschrauben. Dabei auf den richtigen Sitz und korrekten Zustand des Dichtungsrings achten. Ein beschädigter Dichtring ist auszutauschen.
Hinweis: Nehmen Sie bei Nichtverwendung über einen längeren Zeitraum die Batterie aus dem Zielfernrohr.
Absehenbeleuchtung
Die Beleuchtung wird durch Herausziehen des Verstellknopfes (5) eingeschaltet. Durch Drehen des Knopfes nach rechts (im Uhrzeigersinn) kann nun die Helligkeit erhöht werden. Durch eine Drehung nach links (gegen den Uhrzeigersinn) wird die Helligkeit verringert. Die Regelung erfolgt stufenlos bis zu einem vorgegeben Minimum bzw. Maximum und hat keinen mechanischen Anschlag. Die Ausschaltung erfolgt durch Eindrücken des Knopfes in Richtung Zielfennrohrgehäuse. Wenn die Helligkeit den entsprechenden Umgebungseinflüssen angepasst ist, kann die Beleuchtung ausgeschaltet werden. Die eingestellte Helligkeit ist nun gespeichert, auch wenn der Verstellknopf (5) in ausgeschaltetem Zustand verdreht wird. Nach dem Einschalten hat die Beleuchtung wieder die vorher eingestellte Helligkeit. Wird der Verstellknopf der Absehenbeleuchtung im eingeschalteten Zustand drei Stunden nicht betätigt, schaltet sich die Beleuchtung automatisch aus. Eine schwache Batterie wird durch Blinken des Leuchtabsehens angezeigt.
Das Blinken kann auf Wunsch unterdrückt werden: Verstellknopf eindrücken und sofort wieder herausziehen (innerhalb von 2 Sekunden). Durch diesen Quittiervorgang kann die Absehenbeleuchtung ohne weiteres Blinken bis zum endgültigen Ausfall genutzt werden. Nach einem Batteriewechsel oder dem Abschalten der Beleuchtung ist die Warnblinkfunktion neuerlich aktiviert.
Um die Batterie zusätzlich zu schonen und die Laufzeit zu verlängern sind die ZEISS Conquest V6 Zielfernrohre mit einem Bewegungssensor ausgestattet. Dieser erkennt selbstständig die Position der Waffe und schaltet den Leuchtpunkt selbständig bei 45° seitlicher Neigung oder 70° Neigung nach unten oder oben aus. Sobald die Waffe zum Schuss aufgenommen wird, schaltet sich der Leuchtpunkt in der zuvor eingestellten Helligkeit wieder an.
Diese Funktion kann deaktiviert, als auch aktiviert werden, indem das Zielfernrohr um 180° auf den Kopf gedreht und der Verstellknopt (5) dreimal hintereinander eingedrückt und sofort wieder herausgezogen wird. Zur Bestätigung erfolgt ein dreimaliges Blinken der Beleuchtung.
Hinweis: Auch bei Winkel-Abschaltung gilt das 3h-Standby, d.h. nach 3h im gekippten Zustand schaltet das ZF nicht wieder ein.
Um sicherzustellen, dass Waffe und Zielfernrohr als eine Einheit perfekt zusammenwirken, sollte das Zielfernrohr immer von einem qualifizierten Büchsenmacher montiert werden. Verletzungen am Auge, in Folge des Rückstoßes der Waffe, lassen sich durch die ordnungsgemäße Montage im richtigen Augenabstand vermeiden. Der richtige Augenabstand ist darüber hinaus ein Garant für das volle Sehfeld.
Das Justieren des Zielfernrohres ZEISS Conquest V6 zur Waffe
Das Justieren der ZEISS Conquest V6 Zielfernrohre zur Waffe, also die Korrektur bei Abweichungen der Treffpunktlage, wird durch die Klick-Rastung in der Höhen- und Seitenverstellung des Absehens erleichtert. Dabei ist in folgender Weise zu verfahren:

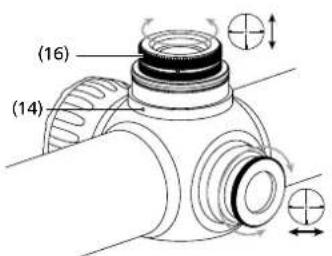

a) Nach Abschrauben der Schutzkappen (6 bzw. 7) lässt sich das Absehen durch Drehen der Verstellknöpfe (8) in der Höhe und (9) in der Seite verstellen. Bei den Zielfernrohren der ZEISS Conquest V6 Serie entspricht 1 Klick einer Verstellung von 1 cm auf 100 m.
Schießt die Waffe tief, erfordert dies eine Schusskorrektur nach oben (Richtung „H“), entsprechend einer Drehung im Uhrzeigersinn des Verstellknopfes (8).
Schießt die Waffe hoch, erfordert dies eine Schusskorrektur nach unten, entsprechend einer Drehung gegen den Uhrzeigersinn des Verstellknopfes (8).
Schießt die Waffe links, erfordert dies eine Schusskorrektur nach rechts (Richtung „R“), entsprechend einer Drehung im Uhrzeigersinn des Verstellknopfes (9).
Schießt die Waffe rechts, erfordert dies eine Schusskorrektur nach links, entsprechend einer Drehung gegen den Uhrzeigersinn des Verstellknopfes (9).
b) Nach dem Einschießen den Knopf (8 bzw. 9) nach oben aus der Rastung herausziehen und die Nullmarkierung des Teilringes (10) auf die Indexmarke (11) stellen. Knopf (8 bzw. 9) nach unten in die Rastung drücken. Der Index dient dazu, bei späteren Verstellungen des Absehens (für andere Entfernungen oder andere Laborierungen) die ursprüngliche Stellung wiederzufinden.
c) Nicht vergessen: Schutzkappe (6 bzw. 7) wieder aufschrauben.
Hinweis: Bei der Lieferung der Zielfernrohre der ZEISS Conquest V6 Serie ist das Absehen auf die Mitte des Verstellbereiches und die Nullmarkierung der Verstellringe (10) auf die Indexmarke (11) eingestellt. Von dieser Einstellung aus ist eine Verstellung nach oben und unten bzw. nach rechts und links über die Hälfte der nachfolgend in der Tabelle angegebenen Verstellbereiche möglich.
Die Zielfernrohre ZEISS Conquest V6 sind so konstruiert, dass bei der Betätigung der Absehenverstellung eine entsprechende Bewegung des Absehens selbst zum Zentrum des Bildes nicht zu erkennen ist. Das Absehen bleibt bei allen Verstellungen immer im Zentrum des Bildes.
Tabelle 1
| Ballistikkurve 1 2 3 4 5 6 7 8 9 | ||||||||||||||||||
| Distanz | Klick | Korr. | Klick | Korr. | Klick | Korr. | Klick | Korr. | Klick | Korr. | Klick | Korr. | Klick | Korr. | Klick | Korr. | Klick | Korr. |
| 100 | 0 | 0,0 | 0 | 0,0 | 0 | 0,0 | 0 | 0,0 | 0 | 0,0 | 0 | 0,0 | 0 | 0,0 | 0 | 0,0 | 0 | 0,0 |
| 150 | 1 | -1,5 | 1 | -1,5 | 1 | -1,5 | 2 | -3,0 | 2 | -3,0 | 3 | -4,5 | 3 | -4,5 | 3 | -4,5 | 4 | -6,0 |
| 200 | 2 | -4,0 | 2 | -4,0 | 4 | -8,0 | 5 | -10,0 | 5 | -10,0 | 6 | -12,0 | 7 | -14,0 | 8 | -16,0 | 9 | -18,0 |
| 250 | 4 | -10,0 | 5 | -12,5 | 7 | -17,5 | 8 | -20,0 | 9 | -22,5 | 11 | -27,5 | 12 | -30,0 | 13 | -32,5 | 15 | -37,5 |
| 300 | 7 | -21,0 | 8 | -24,0 | 10 | -30,0 | 12 | -36,0 | 13 | -39,0 | 16 | -48,0 | 17 | -51,0 | 19 | -57,0 | 22 | -66,0 |
| 325 | 9 | -29,3 | 10 | -32,5 | 12 | -39,0 | 14 | -45,5 | 16 | -52,0 | 18 | -58,5 | 20 | -65,0 | 23 | -74,8 | 27 | -87,8 |
| 350 | 10 | -35,0 | 12 | -42,0 | 14 | -49,0 | 17 | -59,5 | 18 | -63,0 | 21 | -73,5 | 23 | -80,5 | 26 | -91,0 | 30 | -105,0 |
| 375 | 12 | -45,0 | 14 | -52,5 | 16 | -60,0 | 19 | -71,3 | 21 | -78,8 | 24 | -90,0 | 26 | -97,5 | 29 | -108,8 | 34 | -127,5 |
| 400 | 14 | -56,0 | 16 | -64,0 | 18 | -72,0 | 21 | -84,0 | 24 | -96,0 | 27 | -108,0 | 30 | -120,0 | 33 | -132,0 | 39 | -156,0 |
| 425 | 16 | -68,0 | 18 | -76,5 | 20 | 85,0 | ||||||||||||
| 450 | 18 | -81,0 | 20 | -90,0 | 22 | 99,0 | ||||||||||||
| 475 | 20 | -95,0 | 23 | -109,3 | 25 | -118,8 | ||||||||||||
| 500 | 22 | -110,0 | 26 | -130,0 | 27 | -135,0 | ||||||||||||
| 525 | 25 | -131,3 | 29 | -152,3 | 29 | -152,3 | ||||||||||||
| 550 | 27 | -148,5 | 32 | -176,0 | 32 | -176,0 | ||||||||||||
| 575 | 30 | -172,5 | 35 | -201,3 | 34 | -195,5 | ||||||||||||
| 600 | 33 | -198,0 | 39 | -234,0 | 37 | -222,0 | ||||||||||||


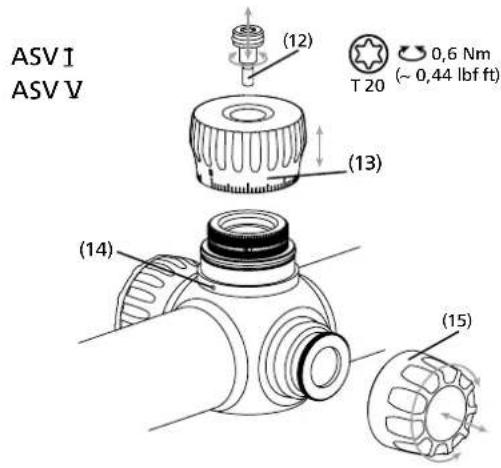

ASV I ASV V (12) (13) (14) (15) T 20 0,6 Nm (~ 0,44 lbf ft)
Absehen-Schnellverstellung für ZEISS CONQUEST V6 Zielfernrohre
Ist Ihr ZEISS CONQUEST V6 Zielfernrohr mit einer ASV ausgerüstet, haben Sie die Möglichkeit schnell und einfach auf unterschiedlichste Distanzen „Fleck“ zu halten. Der Geschossabfall wird durch Verstellen der Visierlinie des Zielfernrohres entsprechend der Entfernung kompensiert, ohne die Schulzkappe der Absehenverstellung zu entfernen.
Der Drehknopf (13) ist mit einer linearen Teilung von 1 bis 75 versehen. Der Abstand von Teilstrich zu Teilstrich beträgt 1 Klick entsprechend 1 cm auf 100 m. Jeder zehnte Strich ist mit einer Zahl von 10-70 gekennzeichnet.
Eine unbeabsichtigte Verstellung wird mittels einer Rastung verhindert.
Sind die Ballistikwerte bezogen auf Fleckschuss 100m bekannt, kann man die benötigten Klicks auf die unterschiedlichen Entfernungen direkt bestimmen und sich diese notieren. Die Tabelle 1 gibt Ihnen hierzu neun unterschiedliche Ballistikkurven vor.
Hinweis: Ein Anschlag in der ASV verhindert eine Verstellung nach unten über die „0“-Markierung hinaus.
Einschießen der Waffe mit ASV:
Um eine Schusskorrektur nach unten über die Nullmarkierung hinaus durchzuführen, ist wie folgt zu verfahren:
ASV I Schraube (12) heraus drehen und Verstellknopf (13) abziehen.
ASV II Mitnehmer (16) aus der Rastung heraus heben und im Uhrzeigersinn verdreht (180°) aufsetzen. Eine Korrektur nach unten ist nun wieder möglich und kann direkt mit dem Mitnehmer (16) vorgenommen werden.
ASV III Schießt die Waffe tief, erfordert das eine Schusskorrektur nach oben (Richtung „H“), entsprechend einer Drehung im Uhrzeigersinn des Mitnehmers (16).
Schießt die Waffe hoch, erfordert das eine Schusskorrektur nach unten, entsprechend einer Drehung gegen den Uhrzeigersinn des Mitnehmers (16).
Nachdem die Waffe auf 100 m Fleck eingeschossen ist:

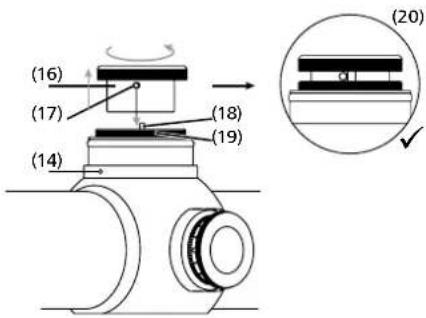

ASV IV Mitnehmer (16) aus der Rastung heben und so aufsetzen, dass der Anschlagstift (17) des Mitnehmers (16) am Anschlagstift (18) des Rastringes (19), wie in Fig. (20), dargestellt, anliegt.
ASV V Verstellknopf (13) so aufsetzen, dass die „0“-Marke mit der Indexmarke am Rastring (14) übereinstimmt. Darauf achten, dass der O-Ring nicht beschädigt wird. Mit der Schraube (12) den Verstellknopf (13) wieder festziehen.
ASV II
Das Zielfernrohr ist wasserdicht, druckgeprüft gemäß ISO 9022-80 und mit Stickstoff gefüllt. Die einwandfreie Abdichtung ist auch dann gewährleistet, wenn die Schutzkappe (13 bzw. 15) der Absehenverstellung nicht aufgeschraubt sind. Achten Sie jedoch immer auf guten Sitz dieser Schutzkappe (13 bzw. 15) und der darunterliegenden Dichtringe.
Absehen
Ihr Zielfernrohr ist mit dem Absehen Ihrer Wahl ausgerüstet. Bei den Modellen ZEISS Conquest V6 liegt das Absehen in der zweiten Bildebene. Das Absehen wird beim Vergrößerungswechsel nicht mit vergrößert, sondern bleibt immer gleich, somit ist bei diesen Zielfernrohren das Deckungsmaß des Absehens abhängig von der Vergrößerung.
Für eine aktuelle Übersicht verfügbarer Absehen sowie Deckungsmaße besuchen Sie www.zeiss.de/subtensions oder kontaktieren Sie uns unter:
Carl Zeiss
Sports Optics GmbH
ZEISS Gruppe
Gloelstraße 3 - 5
D-35576 Wetzlar
Absehen-Umbau
Selbstverständlich können die Zielfernrohre ZEISS Conquest V6 auch nachträglich mit anderen verfügbaren Absehen ausgerüstet werden. Zum Absehen-Umbau ist das Zielfernrohr an unseren Kundenservice einzusenden.
Pflege und Wartung
Das Zielfernrohr ist mit der LotuTec Beschichtung versehen. Die wirkungsvolle Schutzschicht für die Linsenoberflächen reduziert das Verschmutzen der Linse spürbar durch eine besonders glatte Oberfläche und einen damit verbundenen starken Abperleffekt. Alle Arten von Verunreinigungen haften weniger an und lassen sich schnell, leicht und schlierenfrei entfernen. Dabei ist die LotuTec Beschichtung widerstandsfähig und abriebfest.
Ihr ZEISS Zielfernrohr bedarf keiner besonderen Wartung. Grobe Schmutzteilchen (z. B. Sand) auf den Linsen nicht abwischen, sondern wegblasen oder mit einem Haarpinsel entfernen! Fingerabdrücke können nach einiger Zeit die Linsenoberfläche angreifen. Anhauchen und mit einem sauberen Optikreinigungstuch/Optikreinigungspapiemachreiben, ist die einfachste Art, Linsenoberflächen zu reinigen.
Gegen den besonders in den Tropen möglichen Pilzbelag auf der Optik hilft eine trockene Lagerung und stets gute Belüftung der äußeren Linsenflächen.
Ersatzteile für ZEISS Conquest V6
Falls Sie Ersatzteile für Ihr Zielfernrohr benötigen sollten, wie z. B. Schutzkappen, wenden Sie sich bitte an Ihren Fachhändler, Ihre Landesvertretung oder unseren Kundenservice.
Für telefonische Kundenserviceanfragen stehen wir Ihnen gerne Montag bis Freitag von 8 bis 18 Uhr (MEZ) zur Verfügung.
Tel.: +49 (0) 64 41-4 67 61
Fax: +49 (0) 64 41-4 83 69
service.sportsoptics@zeiss.com
* Zubehör ist nicht im Lieferprogramm enthalten!
ZEISS steht für ein zuverlässig hohes Qualitätsniveau. Deshalb gewähren wir als Hersteller, unabhängig von den Gewährleistungsverpflichtungen des Verkäuters gegenüber dem Kunden, für dieses ZEISS Produkt eine Garantie von zehn Jahren. Der Garantieumfang ist unter dem folgenden Link einzusehen:
Registrieren Sie Ihr Produkt unter: www.zeiss.de/sports-optics/registrierung
