MANUALE UTENTE Conquest V6 2.5-15x56 ZEISS

Istruzioni d'impiego

I prodotti del marchio ZEISS sono sinonimo di prestazioni ottiche eccellenti, lavorazioni di precisione e lunga durata.

Per poter utilizzare al meglio il vostro cannocchiale di puntamento vi consigliamo di seguire scrupolosamente le seguenti istruzioni d'impiego. Solo così questo strumento diventerà uno strumento affidabile per molti anni.

Informazioni per la vostra sicurezza

Smaltimento delle batterie

Le batterie non vanno gettate nella spazzatura domestica! Servirsi dei canali di smaltimento delle batterie usate presenti nel vostro paese. Eliminare soltanto le batterie scariche.

Le batterie sono normalmente scariche quando l'apparecchio con esse funzionante:

■ Si spegne e segnala "Batteria scarica"

■ Non funziona più perfettamente dopo un uso prolungato della batteria.

Influssi ambientali

■ Non guardare mai con il cannocchiale di puntamento in direzione del sole o di fonti di luce laser. Pericolo di gravi lesioni agli occhi!

- Non esporre a lungo al sole o lasciare l'apparecchio fuori dalla custodia senza l'apposito coperchio di protezione. L'obiettivo e l'oculare possono creare un effetto di lente convergente e distruggere le componenti interne.

■ Evitare di toccare la superficie metallica dopo l'esposizione alla luce solare o al freddo.

Rischio di soffocamento

Non lasciare le batterie e le parti esterne staccabili a portata dei bambini (rischio di soffocamento).

Funzionamento

• Prima di utilizzare il cannocchiale montato sull'arma, controllare e assicurarsi che l'arma da fuoco sia scarica.
  ■ Onde prevenire possibili lesioni, mantenere gli occhi ad una distanza adeguata.
  ■ Prima dell'uso assicurarsi che il cannocchiale di puntamento funzioni perfettamente.
  ■ Osservare se l'immagine prodotta risulta nitida e senza imperfezioni.
  ■ Se utilizzato in modo non attento l'apparecchio potrebbe non essere più correttamente regolato.
  ■ Verificare la corretta regolazione del reticolo effettuando un puntamento di controllo.

Ambito di fornitura
ZEISS Conquest® V6 cannocchiale di puntamento con illuminazione del reticolo:

	Prodotto	Numero d'ordine	Ambito di fornitura
Conquest V6 1	1-6x24 M 52 22	04	Cannocchiale di puntamentoCalotta protettivaCoperchio alzabileCoperchio batteriaBatteria al litio 3V CR 2032Panno di pulizia per lentiGuida rapida
Conquest V6 1	1-6x24 52 22 05
Conquest V6 2	12x50 M 52 22 24
Conquest V6 2	12x50 52 22 25
Conquest V6	2.5-15x56 M 52	22 34
Conquest V6	2.5-15x56	52 22 35

DATI TECNICI		1.1-6x24		2-12x50		2.5-15x56
Ingrandimento		1.1	6.5	2	12	2.5	15
Diametro utile dell'obiettivo	mm	10.5	24	19.4	50	24.3	56
Diametro pupilla d'uscita	mm	9.5	3.7	9.7	4.2	9.7	3.7
Valore crepuscolare		3.1	12.5	5.7	24.5	7.1	29
Campo visivo	m/100m	38.1	6.6	20.5	3.4	16.4	2.7
Angolo visivo soggettivo	°	21.6	3.8	11.7	2	9.4	1.6
Campo regolazione diottrica	dpt	-3/+2		-3/+2		-3/+2
Distanza occhi	mm	90		90		90
Senza paralasse	m	100		100		100
Campo regolazione	cm/100m	300		250		200
Regolazione per ogni clic	cm	1		1		1
Diametro cannocchiale medio	mm	30		30		30
Diametro oculare	mm	45.5		45.5		45.5
Diametro obiettivo	mm	30		56		62
Trattamento		LotuTec^®		LotuTec^®		LotuTec^®
Riempimento di azoto		√		√		√
Tenuta stagna	mbar	400		400		400
Temperatura funzionamento	°C	-25/50		-25/50		-25/50
Lunghezza	mm	285		335		352
Peso senza scina interna	g	505		620		690
Peso con scina interna	g	545		655		725

Con riserva di eventuali modifiche all'esecuzione e alla fornitura necessarie per l'ulteriore sviluppo tecnico del prodotto.

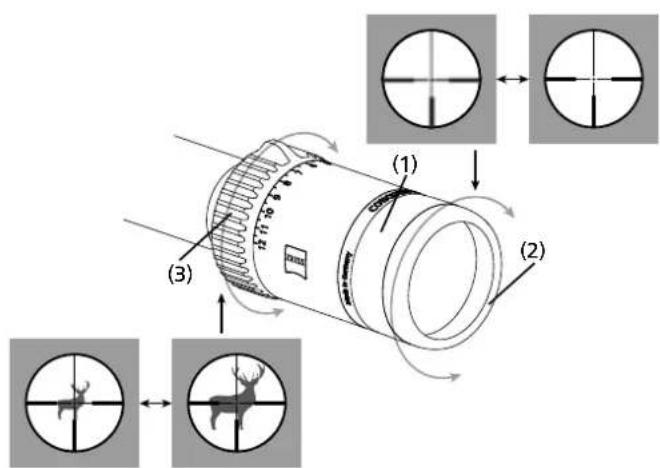

Messa a fuoco del reticolo

Si procede alla messa a fuoco del reticolo ruotando l'oculare (1).

Per distanze significativamente maggiori raccomandiamo l'impiego di un'impostazione di ingrandimento superiore. Il reticolo rimane costantemente a fuoco per tutta la gamma d'ingrandimento.

Tenere presente che per i cannocchiali di puntamento della serie ZEISS Conquest V6 non è possibile procedere contemporaneamente alla messa a fuoco del reticolo e dell'immagine per ingrandimenti elevati e distanze del bersaglio decisamente inferiori o superiori a 100 m, poiché questi cannocchiali di puntamento sono impostati senza necessità di regolazione della paralasse su 100 m. Per distanze significativamente inferiori a 100 m raccomandiamo l'impiego di un'impostazione d'ingrandimento inferiore.

Avvertenza: come protezione contro le lesioni sull'oculare è applicato un anello di gomma (2).

Cambio ingrandimento

Esiste la possibilità d'impostare tutti gli ingrandimenti in continuo, a partire dal livello minimo a quello massimo.

Il cambio d'ingrandimento avviene ruotando l'apposito zoom (3) sull'oculare. I diversi valori d'ingrandimento sono marcati con segni e cifre.

Avvertenza: utilizzo al crepuscolo o di notte:

Ruotando a sinistra fino a battuta – ingrandimento massimo.

Ruotando a destra fino a battuta – ingrandimento minimo.

Se la tacca dello zoom è rivolta verso l'alto, è impostato l'ingrandimento medio.

(4) (5)

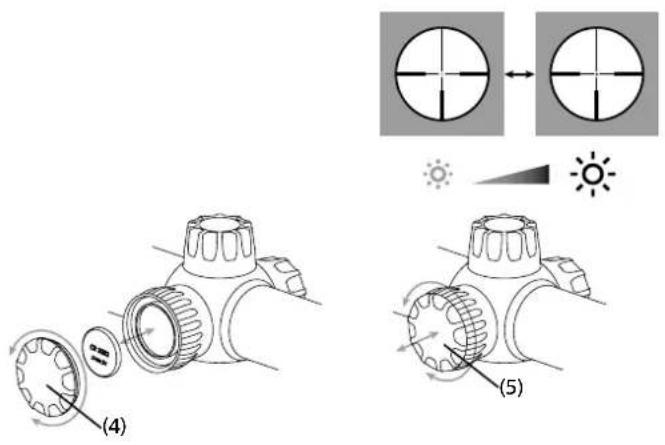

Inserimento/sostituzione della batteria

Per sostituire la batteria (tipo CR 2032) è necessario svitare la calotta (4) verso sinistra (in senso antiorario). Inserire la batteria con il polo positivo rivolto in avanti. Riavvitare poi la calotta (4).

Prestare attenzione alla corretta sede e posizione dell'anello di tenuta. Provvedere alla sostituzione se l'anello è danneggiato.

Avvertenza: se il cannocchiale di puntamento non viene utilizzato per un lungo periodo di tempo la batteria andrebbe estratta.

Illuminazione del reticolo

L'illuminazione del reticolo avviene estraendo il pulsante (5). Ruotando il pulsante verso destra (in senso orario) è possibile aumentare la luminosità. Ruotandolo verso sinistra (in senso antiorario) la luminosità diminuisce. La regolazione della luminosità è in continuo fino ad un livello minimo o massimo predefinito e non ha una battuta meccanica. Per disattivarla è necessario premere il pulsante in direzione del cannocchiale di puntamento. Se la luminosità è adatta alle condizioni ambientali specifiche l'illuminazione può essere disattivata. L'intensità della luminosità impostata da ultima per il reticolo viene salvata anche quando il pulsante (5) viene girato con l'apparecchio spento. Alla nuova accensione l'illuminazione avrà la luminosità impostata in precedenza. Se il pulsante dell'illuminazione esterna non viene azionato per circa tre ore l'illuminazione si spegne automaticamente. Il lampeggiamento del reticolo luminoso indica il basso livello di carica della batteria.

Il lampeggiamento può essere eliminato a piacere premendo il pulsante ed estraendolo subito dopo (entro due secondi). Grazie a questo sistema d'annullamento l'illuminazione del reticolo può essere utilizzata ancora fino alla fine della carica senza ulteriore lampeggiamento. La funzione di lampeggiamento viene ripristinata dopo la sostituzione della batteria o disattivando l'illuminazione.

Per proteggere ulteriormente la batteria e per prolungarne la durata, i cannocchiali di puntamento ZEISS Conquest V6 sono equipaggiati con un sensore di movimento, che riconosce autonomamente la posizione dell'arma e spegne automaticamente il punto luminoso in caso di inclinazione laterale di 45° o di inclinazione in alto o in basso di 70°. Non appena l'arma viene alzata per lo sparo, il punto luminoso si riaccende con la luminosità regolata in precedenza. Questa funzione può essere disattivata e attivata ruotando il cannocchiale di puntamento di 180° sulla testa, premendo per tre volte in successione il regolatore (5) ed estraendolo immediatamente. Un triplice lampeggio dell'illuminazione funge da conferma.

Indicazione: anche per lo spegnimento in base all'angolo vale lo standby di 3 ore; dopo 3 ore in condizioni inclinate, il cannocchiale di puntamento non si riaccende.

(6) (10) (11) (8) (9) (11) (10) (7)

Montaggio e regolazione base

Per garantire la perfetta interazione tra arma e cannocchiale di puntamento come un'unica entità, il montaggio del cannocchiale di puntamento dovrebbe essere sempre eseguito da un armaiolo qualificato. Per evitare lesioni agli occhi causate dal rinculo dell'arma eseguire il montaggio a regola d'arte alla corretta distanza dall'occhio. La corretta distanza dall'occhio garantisce inoltre il campo visivo completo.

Adattamento del cannocchiale di puntamento

ZEISS Conquest V6 all'arma

L'adattamento dei cannocchiali di puntamento ZEISS Conquest V6 all'arma, vale a dire la correzione in presenza di deviazioni della posizione dal punto d'impatto, viene facilitato dalle tacche nella regolazione dell'altezza e dei lati del reticolo. Procedere nel seguente modo:

a) Dopo aver svitato i tappi di protezione (6 o 7) ruotando la manopola di regolazione (8) è possibile regolare il reticolo in altezza e (9) lateralmente. Per i cannocchiali di puntamento della serie ZEISS Conquest V6 un clic corrisponde ad uno spostamento di 1 cm per 100 m.

Se l'arma spara verso il basso, è necessaria una correzione del tiro verso l'alto (direzione "H"), che corrisponde ad una rotazione in senso orario della manopola di regolazione (8).

Se l'arma spara verso l'alto, è necessaria una correzione del tiro verso il basso, che corrisponde ad una rotazione in senso antiorario della manopola di regolazione (8).

Se l'arma spara verso sinistra, è necessaria una correzione del tiro verso destra (direzione "R"), che corrisponde a una rotazione in senso orario della manopola di regolazione (9).

Se l'arma spara verso destra, è necessaria una correzione del tiro verso sinistra, che corrisponde ad una rotazione in senso antiorario della manopola di regolazione (9).

b) Dopo aver aggiustato il tiro, estrarre la manopola (8 oppure 9) verso l'alto dalla ghiera e sovrapporre la marcatura zero dell'anello (10) all'indice (11). Premere la manopola (8 oppure 9) verso il basso nella ghiera. L'indice serve a ritrovare la posizione iniziale in caso di successivo spostamento del reticolo (per altre distanze o altre munizioni).

c) Da non dimenticare: riavvitare la calotta a vite (6 oppure 7).

Avvertenza: al momento della consegna dei cannocchiali di puntamento della serie ZEISS Conquest V6 il reticolo è impostato al centro della gamma di regolazione e la marcalura zero degli anelli di regolazione (10) si trova sull'indice (11). Da quest'impostazione è possibile effettuare una regolazione verso l'alto, verso il basso, verso destra e verso sinistra oltre la metà dei campi di regolazione indicati nella seguente tabella.

I cannocchiali di puntamento ZEISS Conquest V6 sono realizzati in modo che, azionando lo spostamento del reticolo, non si riconosca il corrispondente movimento del reticolo stesso al centro dell'immagine. In qualsiasi regolazione il reticolo resta sempre al centro dell'immagine.

Tabella 1

Curva balistica 1 2 3 4 5 6 7 8 9
Distanza	Click	Corr..	Click	Corr..	Click	Corr..	Click	Corr..	Click	Corr..	Click	Corr..	Click	Corr..	Click	Corr..	Click	Corr..
100	0	0,0	0	0,0	0	0,0	0	0,0	0	0,0	0	0,0	0	0,0	0	0,0	0	0,0
150	1	-1,5	1	-1,5	1	-1,5	2	-3,0	2	-3,0	3	-4,5	3	-4,5	3	-4,5	4	-6,0
200	2	-4,0	2	-4,0	4	-8,0	5	-10,0	5	-10,0	6	-12,0	7	-14,0	8	-16,0	9	-18,0
250	4	-10,0	5	-12,5	7	-17,5	8	-20,0	9	-22,5	11	-27,5	12	-30,0	13	-32,5	15	-37,5
300	7	-21,0	8	-24,0	10	-30,0	12	-36,0	13	-39,0	16	-48,0	17	-51,0	19	-57,0	22	-66,0
325	9	-29,3	10	-32,5	12	-39,0	14	-45,5	16	-52,0	18	-58,5	20	-65,0	23	-74,8	27	-87,8
350	10	-35,0	12	-42,0	14	-49,0	17	-59,5	18	-63,0	21	-73,5	23	-80,5	26	-91,0	30	-105,0
375	12	-45,0	14	-52,5	16	-60,0	19	-71,3	21	-78,8	24	-90,0	26	-97,5	29	-108,8	34	-127,5
400	14	-56,0	16	-64,0	18	-72,0	21	-84,0	24	-96,0	27	-108,0	30	-120,0	33	-132,0	39	-156,0
425	16	-68,0	18	-76,5	20	85,0
450	18	-81,0	20	-90,0	22	99,0
475	20	-95,0	23	-109,3	25	-118,8
500	22	-110,0	26	-130,0	27	-135,0
525	25	-131,3	29	-152,3	29	-152,3
550	27	-148,5	32	-176,0	32	-176,0
575	30	-172,5	35	-201,3	34	-195,5
600	33	-198,0	39	-234,0	37	-222,0

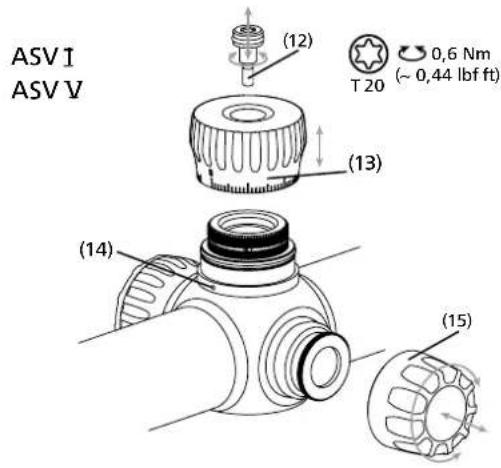

ASV I ASV V (12) (13) (14) (15) T 20 0,6 Nm (~ 0,44 lbf ft)

ASV III

Regolazione rapida del reticolo

per i cannocchiali di puntamento ZEISS CONQUEST V6

Se il vostro cannocchiale di puntamento ZEISS CONQUEST V6 è dotato di una regolazione rapida del reticolo (ASV), avete la possibilità di tenere sotto tiro il "bersaglio" a diverse distanze in modo rapido e semplice. La caduta del proiettile viene compensata regolando la linea di mira del cannocchiale di puntamento adoguatamente alla distanza, senza dover togliere la calotta protettiva della regolazione del reticolo.

La manopola (13) è dotata di una ripartizione lineare da 1 a 75. La distanza da lineetta di graduazione a lineetta di graduazione è pari a 1 clic e corrisponde a 1 cm su 100 m. Ogni decima lineetta è contrassegnata con un numero da 10 a 70.

Una regolazione accidentale è impedita da un agganciamento.

Se i valori balistici riferiti al colpo a bersaglio a 100 m sono noti, è possibile determinare direttamente i clic necessari per le diverse distanze e annotarli. La tabella 1 vi fornisce a tale fine nove curve balistiche diverse.

Indicazione: un arresto nell'ASV impedisce una regolazione verso il basso oltre la marcatura "0".

Aggiustamento dell'arma con l'ASV:

Per eseguire una correzione di tiro è necessario procedere come segue:

ASV I Svitare la vite (12) e togliere il regolatore (13).

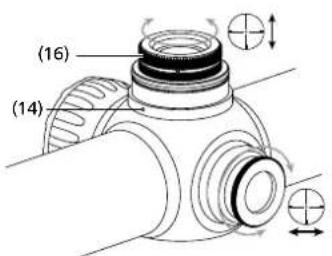

ASV II Sollevare il trascinatore (16) dall'agganciamento e posizionarlo ruotato in senso orario (180°). Ora è nuovamente possibile una correzione verso il basso, che può essere eseguita direttamente con il trascinatore (16).

ASV III Se l'arma spara troppo basso è necessaria una correzione di tiro verso l'alto (direzione "H"), corrispondente a una rotazione in senso orario del trascinatore (16).

Se l'arma spara troppo alto è necessaria una correzione di tiro verso il basso, corrispondente a una rotazione in senso antiorario del trascinatore (16).

Dopo che per l'arma è avvenuto l'aggiustamento del tiro su un bersaglio a 100 m: ASV IV Sollevare il trascinatore (16) dall'agganciamento e posizionarlo in modo che la spina d'arresto (17) del trascinatore (16) si trovi sulla spina d'arresto (18) dell'anello di agganciamento (19), come illustrato nella figura (20).

ASV V Posizionare il regolatore (13) in modo che la marcatura "0" coincida con la marcatura dell'indice (14) dell'anello di agganciamento. Accertarsi che l'anello ad O non subisca danni. Serrare saldamente il regolatore (12) con la vite (13).

Tenuta stagna

Il cannocchiale di puntamento è impermeabile, testato a pressione secondo la norma ISO 9022-80 e sigillato con azoto. La tenuta stagna è garantita anche quando sono svitate le calotte a vite (13 oppure 15) per la regolazione del reticolo. Prestare sempre e comunque attenzione alla corretta sede di queste calotte a vite (13 oppure 15) e degli anelli di tenuta sottostanti.

Reticolo

Il vostro cannocchiale di puntamento è dotato di un reticolo a vostra scelta. Nel modelli ZEISS Conquest V6 il reticolo si trova nel secondo livello dell'immagine. Nel cambio d'ingrandimento il reticolo non risulta ingrandito ma rimane sempre uguale; pertanto, in questi cannocchiali la collimazione del reticolo dipende dall'ingrandimento.

Per una panoramica aggiornata dei reticoli disponibili e delle collimazioni, vedere il sito www.zeiss.de/subtensions oppure contattare il seguente indirizzo:

Carl Zeiss

Sports Optics GmbH

ZEISS Gruppe

Gloelstraße 3 - 5

D-35576 Wetzlar

Cambio del reticolo

Tutti i cannocchiali di puntamento della serie ZEISS Conquest V6 possono essere naturalmente attrezzati con altri reticoli disponibili. Per il cambio del reticolo il cannocchiale di puntamento deve essere spedito al nostro servizio assistenza clienti.

Pulizia e manutenzione

Il cannocchiale di puntamento è provvisto del rivestimento ZEISS LotuTec. L'efficace strato protettivo per le superfici delle lenti riduce notevolmente le possibilità delle lenti di sporcarsi grazie ad una superficie particolarmente liscia ed un conseguente effetto di rimozione delle gocce particolarmente accentuato. Tutte le impunità aderiscono meno facilmente ed è possibile eliminarle rapidamente, facilmente e senza striature. Il rivestimento LotuTec in questo senso è resistente e antiabrasione.

Il cannocchiale di puntamento ZEISS non richiede una manutenzione particolare. Non pulire strofinando grosse particelle di sporco (ad es. di sabbia), ma soffiarle via oppure eliminarle con un pennellot Eventuali impronte possono intaccare la superficie delle lenti col passare del tempo. Il modo più semplice di pulire la superficie delle lenti è di soffiare e poi pulire con un apposito fazzoletto / panno per lenti.

Per prevenire l'eventuale formazione di funghi sull'ottica, possibile soprattutto ai tropici, si raccomanda una conservazione in ambiente asciutto ed una buona ventilazione delle superfici esterne delle lenti.

Ricambi per il ZEISS Conquest V6

Per i pezzi di ricambio del vostro cannocchiale di puntamento, come ad es. le calotte di protezione, potete rivolgervi al vostro rivenditore, alla rappresentanza nel vostro paese o al nostro servizio clienti.

Siamo a disposizione per richieste telefoniche al servizio clienti dal lunedì al venerdì dalle 8 alle 18 (CET).

Tel.: [phone]

Fax: [phone]

[e-mail]

* Accessori non compresi nell'ambito di fornitural

ZEISS e sinonimo di qualita elevata ed affidabile. Per questo motivo, come produttore e indipendentemente dagli obblighi di garanzia legale del venditore rispetto all'acquirente, per questo prodotto ZEISS concediamo una garanzia di dieci anni.

Il contenuto della garanzia e illustrato al seguente link:

Registrate il vostro prodotto alla pagina: www.zeiss.it/registrazioneprodotti

ZEISS CONQUEST V6

1.1-6x24 | 2-12x50 | 2.5-15x56
