MANUALE UTENTE LRP S3 4-25x50 ZEISS

Istruzioni per l'uso ZEISS LRP S3

425-50 | 636-56

Cannocchiale di precisione per tiri a lunga distanza

IT Istruzioni per l'uso / Assistenza clienti e garanzia

Brevetti: www.zeiss.com/cop/patents

EN DE FR ES IT NL DK

FI HU PL SE RU JP CN | 06.2022

I prodotti a marchio ZEISS sono caratterizzati da eccellenti prestazioni ottiche, lavorazione precisa e lunga durata. Attenersi alle seguenti istruzioni per utilizzare al meglio il cannocchiale, così sarà un affidabile compagno per molti anni.

AVVERTENZA!

Attenersi alle avvertenze di sicurezza e alle informazioni legali fornite in allegato, reperibili anche su:

Elementi compresi nella fornitura 164

Dati tecnici 165

Componenti del sistema 166

Cambio dell'ingrandimento 168

Messa a fuoco del reticolo /regolazione delle diottrie 169

Illuminazione del reticolo 170

Sostituzione batterie 172

Regolazione della parallasse 173

Montaggio e regolazione di base 174

Allineamento del reticolo 176

Aggiustamento del tiro del cannocchiale 178

Torretta di regolazione dell'alzo 180
Impostazione del Ballistic Stop per la regolazione dell'alzo 182

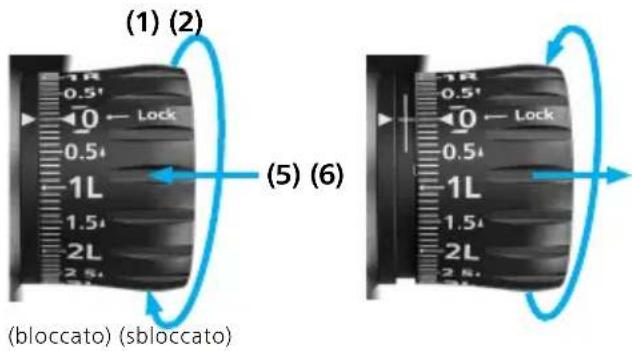

Torretta di regolazione della deriva con blocco (ELWT) 186
Regolazione a zero della torretta della deriva (ELWT) 188

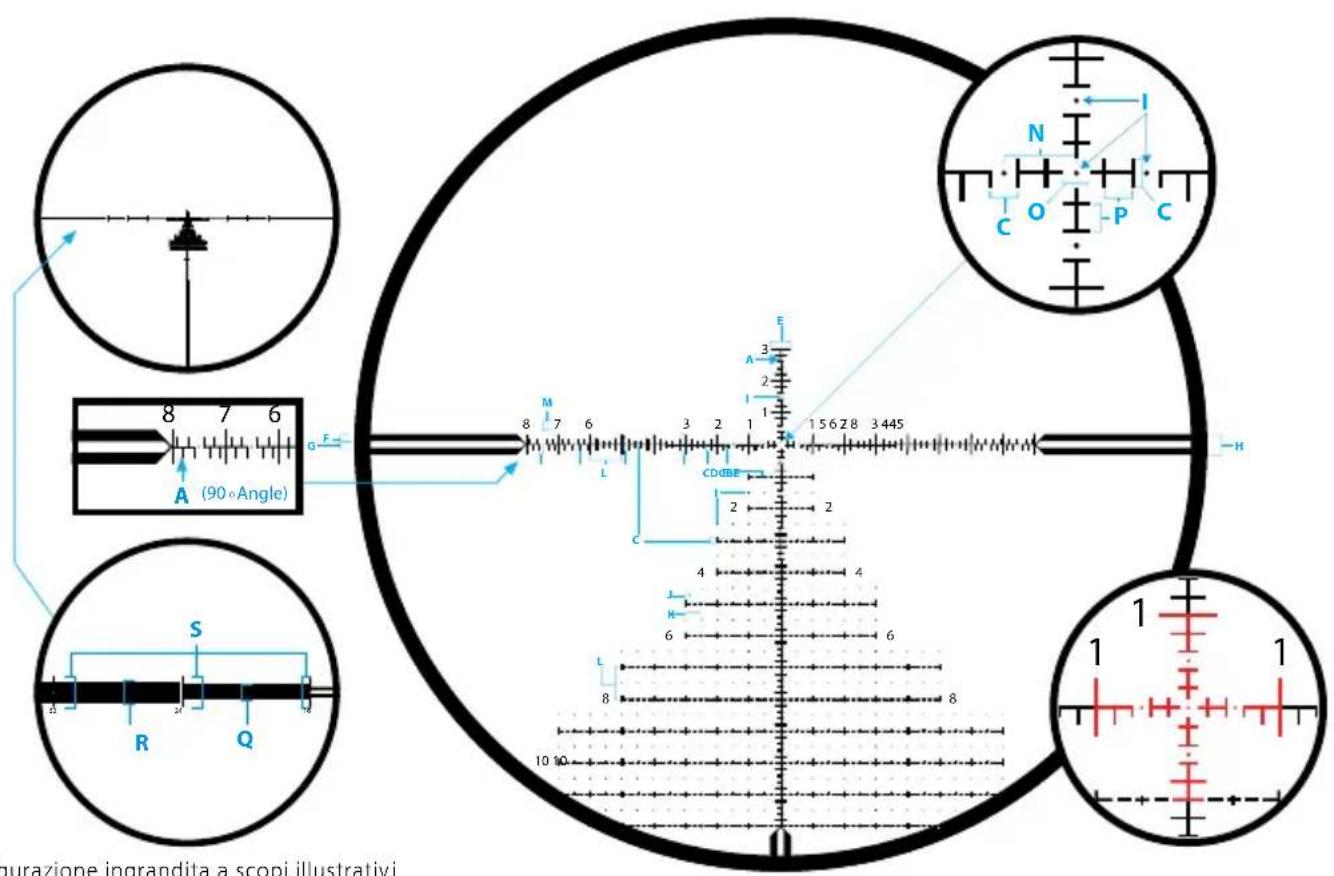

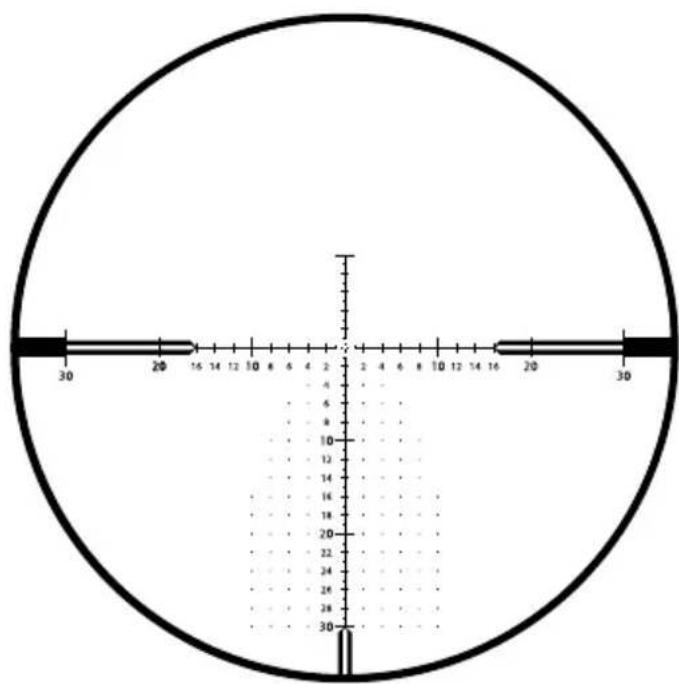

Reticolo ZF-MRi (FFP) 192
Reticolo ZF-MOAi (FFP)	194
Accessori	196
Cura e manutenzione	198
Assistenza clienti e garanzia	200

Elementi compresi nella fornitura

LRP S3 Numero|d'ordine

425-50 MRi 522675-9916-090

636-56 MRi 522695-9916-090

425-50 MOAi 522665-9917-090

636-56 MOAi 522685-9917-090

Elementi compresi nella fornitura

• Cannocchiale da mira
• Leva d'ingrandimento
• Calotta protettiva
• Batteria al litio da 3 V CR 2032
• Panno per pulizia delle ottiche
• Istruzioni per l'uso
• Avvertenze per la sicurezza
• Chiave Torx* (T8)
  * Torx è un marchio registrato di Acument Intellectual Properties, LLC.

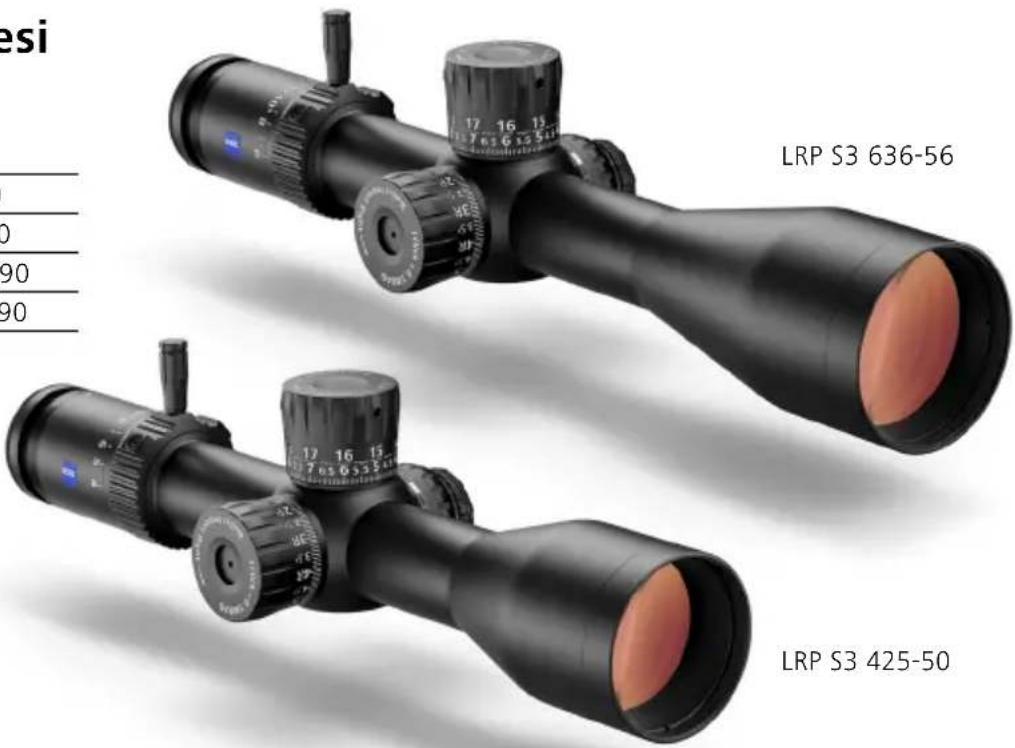

esi LRP S3 636-56 LRP S3 425-50

Dati tecnici		56
Ingrandimento 4x-25x6x-36x
Piano focale del reticolo Primo piano focale (FFP, First Focal Plane)
Diametro effettivo obiettivo 50 mm 56 mm
Diametro pupilla d'uscita 7,1-2,0 mm8,8-1,6 mm
Valore crepuscolare 11,7-35,4 17,7-44,9
Campo visivo		9,5-1,6m/100m	6,8-1,1 m/100 m
Angolo visivo oggettivo		5,4°-0,9°	3,9°-0,6°
Campo regolazione diottrica		+3 / -3 diottrie
Distanza interpupillare		8-9 cm
Campo di regolazione parallasse		15-∞m	10-∞m
Campo di regolazione altezza (E = Elevation) + lato (W = Windage)	MRAD	E: 46,54 + W: 17,45	E: 32,00 W: 11,63
	MOA	E: 160+ W: 60	E: 110 + W: 40
Regolazione per ogni clic	MRAD	0,1
	MOA	0,25
Diametro tubo centrale		34 mm
Diametro tubo oculare		45 mm 45 mm
Diametro obiettivo		60 mm	65 mm
Filettatura obiettivo		M57×0,75 mm	M62×0,75 mm
Trattamento		LotuTec ®, T*
Riempimento di azoto		Si
Impermeabilità		400 mbar (4 m)
Temperatura d'esercizio		-25-+50°C
Lunghezza (regolazione diottrica media)		340 mm	384 mm
Peso		1.040g	1.107 g
Reticolo (illuminato)		ZF-MRi (milliradiani) / ZF-MOAi (minuti d'angolo)

Con riserva di modifiche dei dati sopra indicati e dei componenti della fornitura necessarie per l'ulteriore sviluppo tecnico del prodotto.

IT Istruzioni per l'uso ZEISS LRP S3 425-50 | 636-56

Componenti del sistema

A B C D1 D2 E F G J L/M 18p 33.635-50 1420 16 1210 8 Bintar 1909:1 J/1 I1 / I2 KH1 / H2

Le caratteristiche possono variare in base alla configurazione del modello.

A Regolazione delle diottrie
B Oculare
C Scala modificatore dell'ingrandimento
D1 Modificatore dell'ingrandimento
D2 Leva di modifica dell'ingrandimento
E Regolazione della parallasse
F Vano batteria
G Illuminazione del reticolo On/Off e regolazione
H1 Torretta di regolazione dell'alzo MRAD
H2 Torretta di regolazione dell'alzo MOA
11 Torretta di regolazione della deriva MRAD con blocco
12 Torretta di regolazione della deriva MOA con blocco
J Cannocchiale medio
K Parte centrale
L Obiettivo
M Filettatura obiettivo

Informazioni aggiornate sui nostri prodotti si trovano su:

H1-Torretta di regolazione dell'alzo MRAD

1R 0.5' ← Lock 0.5 1L 1.5 2L 2.5

I1-Torretta di regolazione della deriva MRAD

TCHN = 0.25 Impact UP 28 26 48 46 44 1 2 1 0 24 23 22 20 3 4 1 2

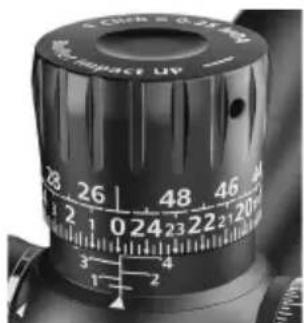

H2-Torretta di regolazione dell'alzo MOA

12-Torretta di regolazione della deriva MOA

AVVERTENZA!

Non guardare mai con il cannocchiale da mira in direzione del sole o di fonti di luce laser in quanto possono causare gravi lesioni oculari.

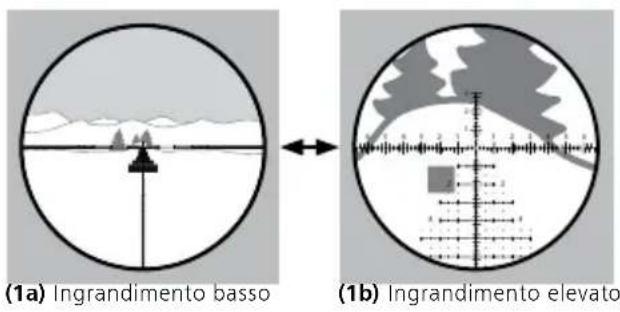

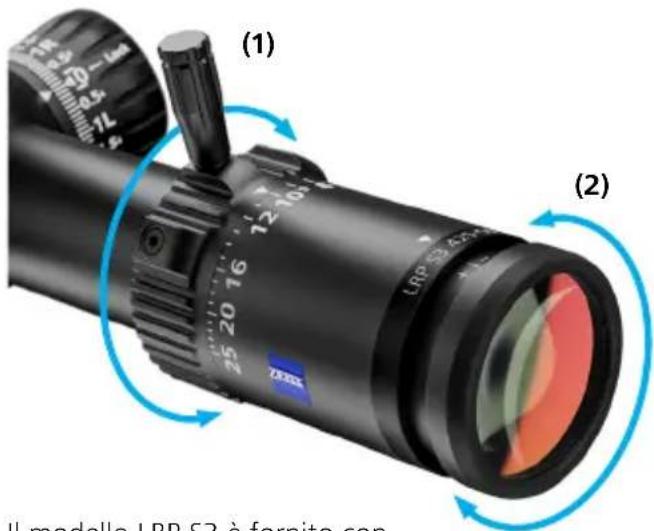

Cambio dell'ingrandimento

L'ingrandimento può essere regolato in continuo fra il valore minimo e massimo (1a, 1b). A tale scopo ruotare il modificatore dell'ingrandimento (1).

(1) 25 20 16 12 10 (2) LRP S3 2017 250000 Il modello LRP S3 à fornito con

Il modello LRP S3 è fornito con una leva che può essere avvitata in uno dei tre attacchi del modificatore dell'ingrandimento in base alle preferenze del tiratore. Le tre posizioni di montaggio consentono l'adeguamento alle diverse condizioni d'uso.

Messa a fuoco del reticolo / regolazione delle diottrie

Per mettere a fuoco il reticolo, ruotare l'oculare (2) fino a quando il reticolo appare nitido (2b).

Se quando si spara si portano gli occhiali, mettere a fuoco indossando gli occhiali o le lenti a contatto.

1. Innanzitutto impostare il cannocchiale da mira sull'ingrandimento massimo.
2. Posizionare la manopola per la compensazione della parallasse su infinito (∞).
3. Guardare con il cannocchiale uno sfondo di colore neutro, ad esempio una parete bianca o grigia. Se c'è un'immagine di disturbo sullo sfondo, la si può eventualmente nascondere coprendo l'obiettivo con un panno trasparente. Guardando attraverso l'oculare, il reticolo deve apparire chiaramente nitido. Tenere presente

che dopo circa 2 secondi l'occhio inizierà a compensare la nitidezza. Questo può falsare la messa a fuoco. Pertanto, guardare sempre per un breve istante attraverso l'oculare e in seguito circa 5-10 secondi di lato. Se necessario, ripetere l'operazione. Il reticolo deve apparire nitidissimo senza che l'occhio si debba sforzare.

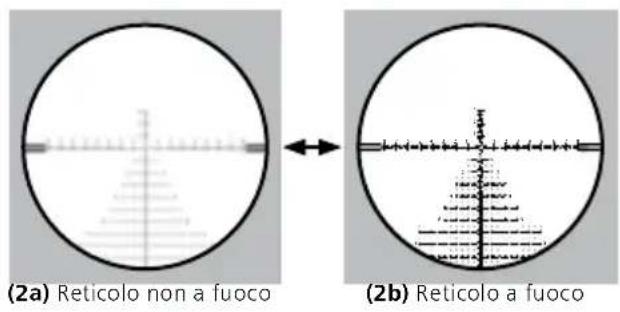

(2a) Reticolo non a fuoco (2b) Reticolo a fuoco

1. Per la regolazione, procedere come segue: dato il funzionamento dell'occhio durante la messa a fuoco, si ottiene solitamente il miglior risultato possibile ruotando prima l'oculare verso l'interno finché il reticolo appare leggermente sfuocato (2a) e in seguito ruotandolo verso l'esterno finché il reticolo risulta nitido (2b).

Una volta messo a fuoco il reticolo, prendere nota della posizione dell'oculare per l'utilizzo futuro.

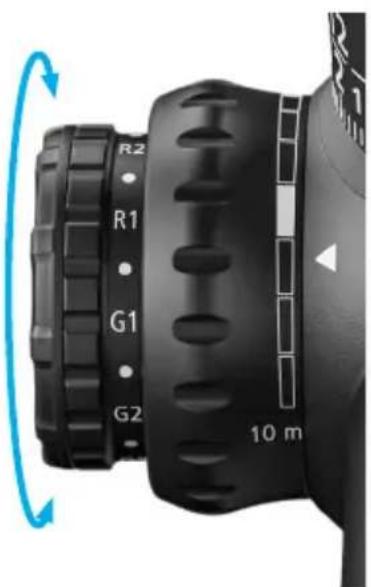

Illuminazione del reticolo

L'illuminazione del reticolo viene attivata ruotando la manopola di regolazione in una delle posizioni 'R' o 'G'. Nel campo d'impostazione 'G' il reticolo è illuminato di verde. Nel campo d'impostazione 'R' il reticolo è illuminato di rosso.

L'intensità della luce è regolabile. Sulla scala, '1' corrisponde all'intensità più bassa e '5' a quella più alta. Nella posizione intermedia fra i due campi d'impostazione l'illuminazione del reticolo è disattivata.

Il reticolo lampeggia quando la batteria è scarica. Questo è visibile solo in caso di luminosità elevata, prima con il reticolo verde e poi con quello rosso illuminato.

Tecnologia d'illuminazione

Se quando si punta l'arma in determinate condizioni si nota un lieve spostamento della parte illuminata del reticolo, assicurarsi che l'occhio sia perfettamente in linea con l'asse ottico del cannocchiale. Questo è essenziale per un posizionamento preciso del colpo.

Sostituzione batterie

Inserimento/rimozione della batteria

Per sostituire la batteria (tipo CR 2032) svitare il coperchio in senso antiorario (1).

Inserire la batteria con il polo positivo (+) rivolto verso l'esterno. Successivamente riavvitare il coperchio (2). Assicurarsi che l'anello di tenuta sia correttamente in sede e in buone condizioni.

Se danneggiato, l'anello di tenuta deve essere sostituito.

Nota: in caso di inutilizzo prolungato, estrarre la batteria dal cannocchiale.

AVVERTENZA!

Per la manipolazione e lo smaltimento delle batterie, attenersi alle avvertenze di sicurezza allegate e alle norme vigenti, riportate anche su:

Regolazione della parallasse

La parallasse è lo spostamento visibile del reticolo rispetto al bersaglio, mentre l'occhio si muove rispetto alla pupilla d'uscita del cannocchiale. Questo è causato dal fatto che il bersaglio e il reticolo del cannocchiale sono rappresentati su piani focali diversi.

Con la regolazione della parallasse è possibile eliminare un errore di parallasse adeguando la messa a fuoco. La parallasse compare quando, con il movimento orizzontale e verticale dell'occhio, il reticolo si muove leggermente rispetto al bersaglio. La parallasse causa così errori di puntamento.

Compensazione della parallasse

Controllare la parallasse del cannocchiale appoggiando l'arma su un supporto stabile e guardando il bersaglio attraverso il cannocchiale. Per eliminare la parallasse, ruotare la manopola per la compensazione della parallasse finché il reticolo non si muove più rispetto al bersaglio nemmeno quando si compiono dei lievi movimenti con la testa o con l'occhio.

Piano focale dietro il reticolo (parallasse)

Immagine e reticolo su un unico piano (assenza di parallasse)

AVVERTENZA!

Prima di montare il cannocchiale da mira ZEISS, assicurarsi che l'arma sia scarica, la chiusura sia aperta e la camera sia vuota.

Un montaggio scorretto o inappropriato del cannocchiale può causare notevoli danni materiali e lesioni a persone con conseguenze letali.

Il rinculo libera molta energia e può essere pericoloso per il tiratore! Accertarsi perciò tassativamente che il montaggio assicuri la massima distanza possibile dall'occhio. Tenere presente questa avvertenza soprattutto quando si spara in salita o in posizione prona. Queste posizioni di sparo possono diminuire notevolmente la distanza dall'occhio.

Se non si ha familiarità con le seguenti operazioni o si è incerti nell'eseguirle, ZEISS consiglia di affidarle a un armaiolo.

Montaggio e regolazione di base

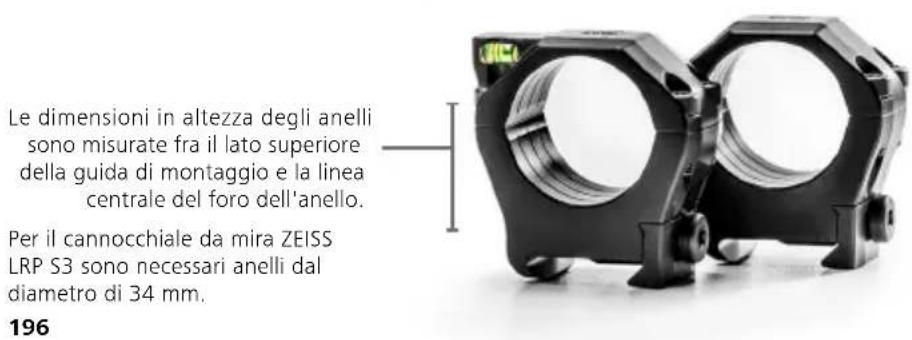

Sezione degli anelli giusti per il montaggio (34 mm)

Per garantire la perfetta interazione tra arma e cannocchiale come un'unica entità, ZEISS consiglia quanto segue:

- utilizzo di anelli e basi di alta qualità, perfettamente adeguati all'arma e al cannocchiale, ad es. ZEISS Precision Rings.

Montaggio delle basi sul sistema

Fissare le basi sul sistema facendo attenzione ai valori di coppia indicati dal produttore per le viti di fissaggio. Assicurarsi che le viti di fissaggio e i fori filettati siano puliti e privi di grasso o sporcizia.

Montaggio degli anelli sulle basi

Assicurarsi che le aree di contatto degli anelli e del corpo del cannocchiale siano pulite e prive di grasso. Non vi deve essere alcun tipo di materiale fra il corpo del cannocchiale e le superfici interne degli anelli.

Assicurarsi che l'altezza degli anelli garantisca una distanza sufficiente tra l'obiettivo e la canna del fucile. Se si ha intenzione di usare un coperchio per l'obiettivo o un involucro di protezione, prevedere una distanza sufficiente a tale scopo. Fissare gli anelli alle basi come da istruzioni del produttore.

Accertarsi che gli anelli non si trovino nei punti di transizione fra il cannocchiale medio e l'obiettivo o l'oculare. Assicurarsi inoltre che gli anelli non siano a contatto con la parte centrale del cannocchiale.

Montaggio del cannocchiale da mira

1. Per una regolazione iniziale del cannocchiale in base all'arma, impostarlo sull'ingrandimento massimo. Posizionare il cannocchiale il più in avanti possibile negli anelli. Serrare leggermente le viti degli anelli per tenere delicatamente ma saldamente in posizione il cannocchiale. Non deve scivolare, ma allo stesso tempo deve potersi muovere in avanti e indietro e ruotare.

2. Collocare l'arma nella posizione di tiro abituale. Portare in avanti la testa fino al punto in cui la si tiene solitamente al momento del tiro. Ora fare arretrare lentamente il cannocchiale fino al punto in cui viene raffigurato l'intero campo visivo. ZEISS consiglia di montare il cannocchiale in questa posizione per garantire la massima distanza dall'occhio.

Distanza dall'occhio: 8–9 cm / 3–3,5"

Nota: se si indossano indumenti pesanti, è possibile che sia necessario modificare il montaggio del cannocchiale per garantire la massima distanza possibile dall'occhio.

Allineamento del reticolo

Per un posizionamento preciso del colpo, è necessario che il reticolo e l'arma siano perpendicolari l'uno all'altro. Questo permette di ridurre gli errori di regolazione, i cui effetti aumentano con l'aumentare della distanza dal bersaglio.

I reticoli dei cannocchiali ZEISS sono perpendicolari rispetto al lato inferiore piatto della parte centrale. Per allineare il reticolo con un piombino, procedere come segue.

1. Durante l'intera procedura assicurarsi che l'arma sia scarica e appoggiata orizzontalmente in modo sicuro su un poggiafucile o un sacco di sabbia.

2. In posizione di tiro, attraverso il cannocchiale guardare un piombino o un bersaglio con un

segno verticale a una distanza consigliata di circa 100 metri.

1. Ruotare il cannocchiale negli anelli finché la linea verticale del reticolo è allineata al piombino o al segno verticale del bersaglio.

Quando tutto è allineato correttamente, serrare uniformemente le viti degli anelli per fissare il cannocchiale negli anelli.

Nel fare ciò, tenere presente i valori di coppia indicati. Ora il cannocchiale da mira ZEISS dovrebbe essere allineato correttamente e pronto per il puntamento.

Aggiustamento del tiro del cannocchiale

L'aggiustamento del tiro e i metodi di regolazione che permettono di garantire un funzionamento ottimale del cannocchiale dotato di Ballistic Stop sono spiegati in un video tutorial che si trova sul

Cannocchiale da mira Foro della canna Gambo Scopo (1)

canale YouTube di ZEISS Hunting o all'indirizzo www.zeiss.com/lrp-s3.

1. Accertarsi che l'arma sia scarica e non vi siano cartucce nella camera. Fissare l'arma in un poggiafucile e rimuovere la chiusura.
2. Guardare dall'estremità (1) attraverso la canna e puntare l'arma verso il bersaglio, che deve essere visibile al centro del foro della canna (2). Assicurarsi che l'arma non si muova più. Con la torretta di regolazione dell'alzo e della deriva spostare il reticolo finché è allineato al

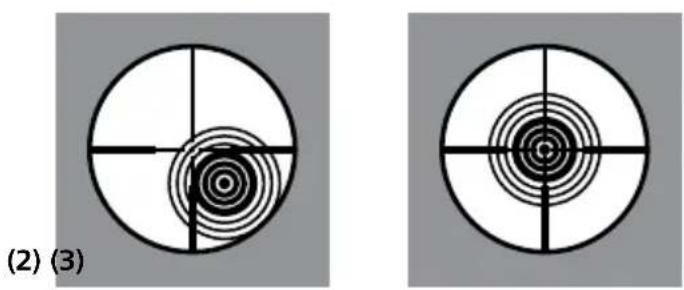

Centrare il reticolo sul bersaglio con la regolazione dell'alzo e della deriva mantenendo sempre il bersaglio al centro del foro della canna.

bersaglio (3) (la regolazione della deriva deve essere sbloccata, vedere pagina 186). Nel fare ciò assicurarsi che il bersaglio rimanga sempre visibile al centro della canna.

1. Dopo aver allineato il reticolo all'asse della canna, si può iniziare ad aggiustare il tiro a 25, 50 o 100 metri. ZEISS consiglia di effettuare 2 o 3 tiri per confermare la posizione di tiro sul bersaglio. Se gli spari colpiscono il bersaglio, proseguire al passo successivo.
2. Mirare al punto di riferimento individuato al passo 3. Assicurarsi che l'arma non si muova e centrare il reticolo usando la regolazione dell'alzo e della deriva al centro della serie di spari effettuati al passo 3.
3. Confermare la posizione di sparo con un'altra serie di 3 colpi. Il punto centrale della serie di spari dovrebbe corrispondere al punto di riferimento. Dopo aver aggiustato il tiro, ZEISS consiglia di confermare con altri 2-3 colpi

sul bersaglio alla corrispondente distanza di tiro. A tale scopo fare riferimento anche alle informazioni riportate nella "Nota" in basso.

1. a) Impostare la regolazione dell'alzo a zero e regolare il Ballistic Stop (vedere pag. 182).
   b) Impostare la regolazione della deriva a zero e bloccarla (vedere pag. 188).

Nota: la posizione del punto di mira è influenzata da numerosi fattori, ad es. il tipo di munizione, la temperatura dell'aria, la temperatura della canna e il vento. Durante l'aggiustamento del tiro assicurarsi quindi che le condizioni ambientali e i parametri rimangano invariati.

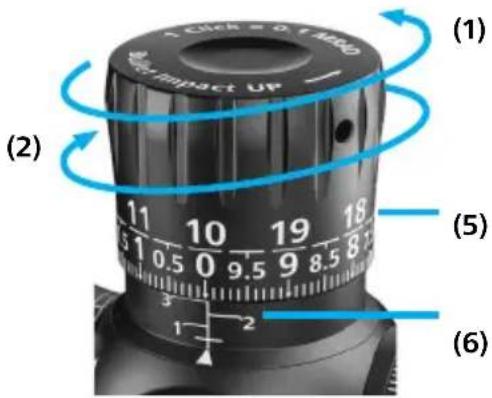

Torretta di regolazione dell'alzo

La torretta di regolazione dell'alzo contiene un meccanismo che sposta il reticolo verticalmente sull'intera gamma di regolazione.

Per spostare il punto di mira verso l'alto (1)

TICKER = 0.1450 Impact UP (1) (2) (5) (6)

(3)

(4) 11 10 19 1.5 1 0.5 0 9.5 9 8.5

Torretta di regolazione dell'alzo MRAD

28 4 3 2 1 0 24 23 22 21

Torretta di regolazione dell'alzo MOA

ruotare la torretta di regolazione dell'alzo in senso antiorario, per spostare il punto di mira verso il basso (2) ruotare la regolazione dell'alzo in senso orario.

In base alla configurazione del cannocchiale, i valori di regolazione sulla torretta sono indicati in milliradiani (MRAD) (3) o in minuti d'angolo (MOA, Minute Of Angle) (4).

La scala a doppia riga consente una rapida rilevazione ottica per distanze di sparo da brevi a lunghe (5). Ogni rotazione della torretta è indicata

con i numeri da 1 a 4 (6). Il segno zero è raffigurato in alto al triangolo indicatore con una linea orizzontale.

I modelli ZEISS LRP S3 vengono forniti con la seguente impostazione di fabbrica:

- la regolazione dell'alzo si trova a metà della corsa totale del reticolo;

- Il Ballistic Stop è impostato per l'intervallo massimo di regolazione dell'alzo.

Il clic di regolazione corrisponde ai seguenti passi:

■ Torrette MRAD = 0,1 MRAD per clic

■ Torrette MOA = 0,25 MOA per clic

Una rotazione completa corrisponde quindi alla seguente corsa di regolazione:

■ Torrette di regolazione MRAD = 10 MRAD per giro

■ Torrette MOA = 25 MOA per giro

L'intera corsa di regolazione è di:

■ Torrette MRAD = intervallo totale di regolazione dell'alzo 425-50: 46,5 MRAD 636-56: 32,0 MRAD

■TorretteMOA = intervallo totale di regolazione dell'alzo 425-50: 160 MOA 636-56: 110 MOA

Impostazione del Ballistic Stop per la regolazione dell'alzo

Nota A: con il Ballistic Stop è possibile regolare a "0" la torretta di regolazione dell'alzo dopo un'impostazione.

Nota B: il Ballistic Stop è accessibile dopo la rimozione della calotta della torretta di regolazione dell'alzo. A tale scopo, svitare le tre viti Torx T8.

Nota C: sul Ballistic Stop svitare le altre tre viti Torx T8. Ora è possibile regolare il Ballistic Stop.

Attenzione: prima di regolare il cannocchiale, assicurarsi sempre che l'arma sia scarica.

Passo 1: per i seguenti passi si presuppone che il cannocchiale da mira sia puntato alla distanza di tiro desiderata e che le torrette siano regolate di conseguenza. Si consiglia di fissare l'arma e il cannocchiale in modo da evitare qualsiasi movimento non necessario e avere entrambe le mani libere.

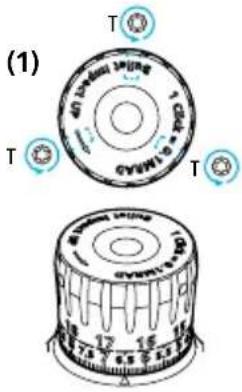

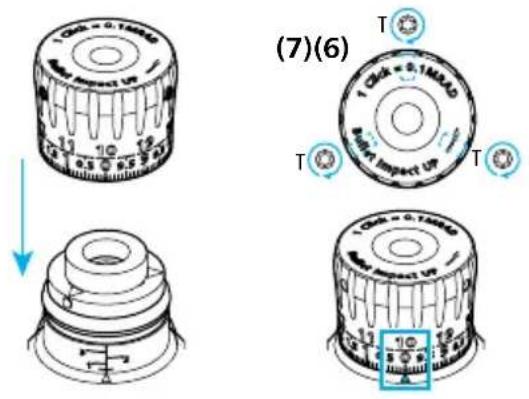

Passo 2:

a) Con una chiave Torx T8 allentare le tre viti compiendo una rotazione in senso antiorario (1).

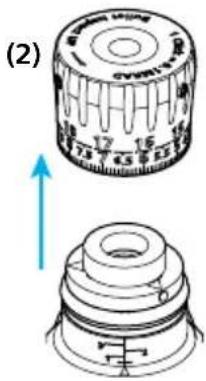

b) Sollevare la calotta della torretta di regolazione dell'alzo (2).

c) Nel sollevare la calotta può essere percepibile una lieve resistenza.
d) Appoggiare la calotta su una superficie pulita. Assicurarsi che non entrino sporcizia o corpi estranei nella calotta.
e) Il Ballistic Stop è ora accessibile. Tenere sempre pulito il Ballistic Stop.

(1) T 40 mmol/mg CYWM1 5-700-1 T T CYWM1 5-700-1 12 16 18 7.5 7.5 7.5 7.5

(2)

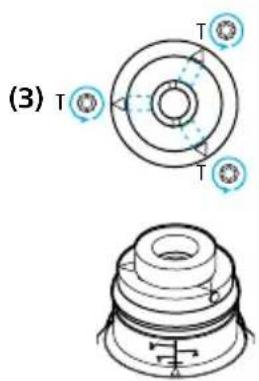

Passo 3: allentare le tre viti Torx T8 contrassegnate con un triangolo sul disco del Ballistic Stop compiendo una rotazione in senso antiorario (3). Premere saldamente il disco del Ballistic Stop verso il basso fino a battuta.

(3) T T

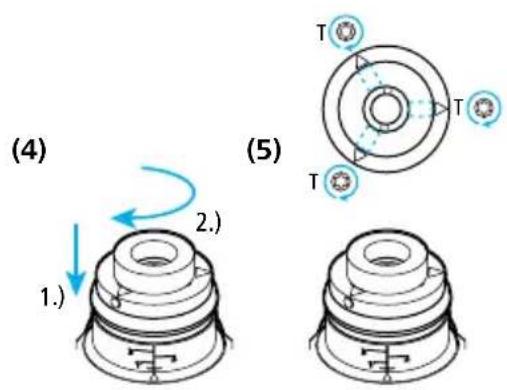

Ruotare il disco del Ballistic Stop in senso orario fino a battuta (4). Assicurarsi che i due perni (4) rimangano in contatto fra loro: la torretta non può essere regolata ulteriormente verso il basso. Stringere le tre viti Torx T8 contrassegnate con un triangolo (5) sul disco del Ballistic Stop. La coppia di serraggio delle viti è di 1 Nm.

(4) 1.) 2.) (5) T T T

Nota: non serrare eccessivamente le viti. Una coppia di serraggio insufficiente può avere come conseguenza lo slittamento della calotta durante la regolazione della torretta.

Passo 4: assicurarsi che l'intero gruppo sia privo di sporcizia e di corpi estranei e rimettere la calotta appoggiandola al centro sulla torretta di regolazione e premendola leggermente verso il basso (6). Tenere premuta leggermente la calotta e posizionare lo "0" o il segno di zero sulla linea centrale incisa alla base della torretta di regolazione. Serrare le tre viti Torx T8 in senso orario (7). La coppia di serraggio delle viti è di 1 Nm.

Passo 5: controllare l'impostazione del Ballistic Stop cercando di ruotare la torretta di regolazione dell'alzo oltre il Ballistic Stop appena impostato. Non dovrebbe essere possibile ruotare la torretta oltre il Ballistic Stop appena impostato. La torretta deve arrestarsi nettamente contro il Ballistic Stop, non devono essere percepibili altri clic di scatto o possibili movimenti di regolazione.

(7)(6) 1 Clock = 0.1MHz T 1 Clock = 0.1MHz T 1 Clock = 0.1MHz T 1 Clock = 0.1MHz T 1 Clock = 0.1MHz T 1 Clock = 0.1MHz T 1 Clock = 0.1MHz T 1 Clock = 0.1MHz T 1 Clock = 0.1MHz T 1 Clock = 0.1MHz T 5 8 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 32 33 34 35 36 37 38 39 40

Passo 6: dopo avere regolato correttamente il Ballistic Stop, verificare il punto di mira esatto dell'arma sparando 2-3 colpi di controllo sul bersaglio alla rispettiva distanza di tiro.

Torretta di regolazione della deriva con blocco (ELWT)

La torretta di regolazione della deriva contiene un dispositivo meccanico che sposta orizzontalmente il reticolo del suo intero campo di regolazione. Per effettuare la regolazione, la torretta deve essere SBLOCCATA. Per spostare il punto di mira verso destra (1) ruotare la torretta di regolazione in senso antiorario, per spostare il punto di mira

(1) (2) 1R 0.5' 0 ← Lock 0.5 1L 1.5 2L 2.5 (5) (6) (bloccato) (sbloccato)

(3) (4) Tarretta di regolazione della deriva MRAD

-4R 3+ -2R 1- 0 ← Lock 1- 2L 3 + (7) (8)

Torretta di regolazione della deriva MOA

verso sinistra (2) ruotare la torretta di regolazione in senso orario.

In base alla configurazione del cannocchiale, i valori di regolazione sulla torretta sono indicati in milliradiani (MRAD) (3) o in minuti d'angolo (MOA, Minute Of Angle) (4).

Il blocco protegge la torretta da una regolazione accidentale: a tale scopo premere la calotta (5). Per regolare la torretta, sbloccarla estraendola (6).

Le frecce accanto ai segni 'R' (7) e 'L' (8) indicano la direzione in cui occorre ruotare la torretta per spostare il punto di mira verso destra o sinistra.

I modelli ZEISS LRP S3 vengono forniti con la seguente impostazione di fabbrica:

• la regolazione della deriva si trova a metà della corsa totale del reticolo;
• la calotta è bloccata.

Il clic di regolazione corrisponde ai seguenti passi:

■ Torrette MRAD = 0,1 MRAD per clic
■ Torrette MOA = 0,25 MOA per clic

Una rotazione completa corrisponde quindi alla seguente corsa di regolazione:

■ Torrette di regolazione MRAD = 10 MRAD per giro
■ Torrette MOA = 25 MOA per giro

L'intera corsa di regolazione è di:

■ Torrette di regolazione MRAD = intervallo totale di regolazione della deriva 425-50: 17,45 MRAD 636-56: 11,63 MRAD
■ Torrette di regolazione MOA = intervallo totale di regolazione della deriva 425-50: 60 MOA 636-56: 40 MOA

Regolazione a zero della torretta della deriva (ELWT)

Nota A: la torretta di regolazione della deriva dispone di un blocco e di un limitatore della corsa di regolazione. La calotta è rimovibile.

Nota B: la vite Torx T8 deve essere svitata completamente dalla calotta.

Nota C: se necessario, il tiratore può rimuovere il limitatore della corsa di regolazione.

Attenzione: prima di regolare il cannocchiale, assicurarsi sempre che l'arma sia scarica.

Passo 1: per i seguenti passi si presuppone che il cannocchiale da mira sia puntato alla distanza di tiro desiderata e che le torrette siano regolate di conseguenza. Si consiglia di fissare l'arma e il cannocchiale in modo da evitare qualsiasi movimento non necessario e avere entrambe le mani libere.

Passo 2: è molto probabile che per il proprio cannocchiale sia necessario regolare la torretta oltre le impostazioni di fabbrica. In tal caso, dopo avere aggiustato il tiro occorre correggere la posizione zero del cannocchiale. Questo è normale e interessa tutti i cannocchiali. La procedura è semplice, ma richiede accuratezza.

Se nell'aggiustare il tiro si raggiunge la battuta della regolazione laterale, dopo la rimozione della calotta della torretta sarà possibile ampliare l'intervallo di regolazione della deriva.

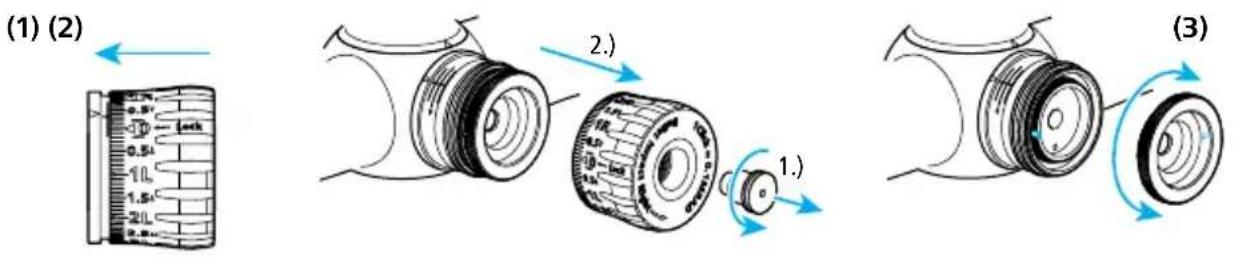

Passo 3: assicurarsi che la torretta di regolazione sia bloccata (premuta) (1) e rimuovere la calotta. Allentare la vite Torx T8 nella parte anteriore della torretta di regolazione della deriva ruotandola in senso antiorario (2) 1.).

Passo 4: rimuovere la calotta della torretta di regolazione della deriva (2) 2.). Appoggiare la calotta su una superficie pulita. Assicurarsi che il lato interno della calotta, i componenti meccanici aperti e l'O-Ring della torretta di regolazione della deriva non si sporchino.

Passo 5: dopo la rimozione, ruotare il disco della torretta di regolazione in modo che il perno di battuta interno si trovi a 180° rispetto al perno di battuta della base della torretta (3).

(1) (2) 2.) 1.)

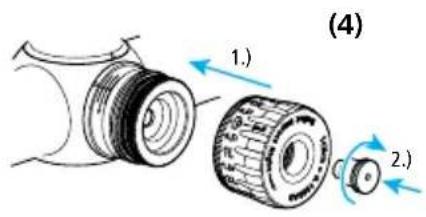

Passo 6: allineare allo "0" la calotta della torretta di regolazione della deriva e premerla in posizione di bloccaggio. Stringere la vite Torx T8. La coppia di serraggio della vite è di 0,5 Nm (4).

Passo 7: ruotare la torretta di regolazione della deriva fino a raggiungere la posizione zero. (Se la torretta di regolazione della deriva urta ancora la battuta, ripetere i passi sopra indicati fino a raggiungere il punto zero).

(4) 1.) 2.)

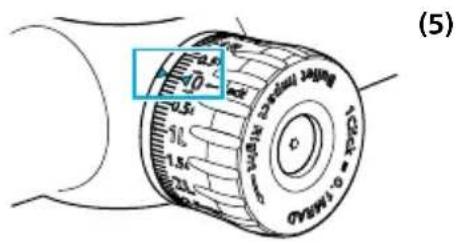

Passo 8: passi conclusivi: una volta raggiunto il punto zero, il segno 0 sulla calotta della torretta di regolazione della deriva deve essere posizionato sullo zero (5).

i. La posizione zero viene impostata come segue: assicurarsi che la torretta di regolazione della deriva si trovi in posizione bloccata (LOCK).
ii. Allentare la vite Torx T8 nella parte anteriore della calotta ruotandola in senso antiorario.

Rimuovere la calotta della torretta di regolazione della deriva (2).

(5)

• Allineare il perno di battuta orizzontale della torretta di regolazione della deriva a 180° rispetto alla battuta di arresto verticale della base della torretta di regolazione. Reinserire il disco della torretta di regolazione e controllare che sia correttamente in sede (3).
  ■ Posizionare la calotta con il segno 0 in corrispondenza del triangolo sul corpo del tubo e fissarla con la vite TorxT8 (4). La coppia di serraggio della vite è di 0,5 Nm.

Nota: il tiratore può rimuovere il limitatore di corsa della torretta di regolazione della deriva A tale scopo rimuovere la calotta e il disco della torretta di regolazione e svitare cautamente il perno verticale (nella base della torretta di regolazione) ruotandolo in senso antiorario (6).

Passo 9: controllare di nuovo che la torretta di regolazione della deriva sia nella posizione zero corretta. Confermare la regolazione corretta del cannocchiale e dell'arma sparando altri 2 o 3 colpi di controllo sul bersaglio alla rispettiva distanza di tiro.

Unità di misura MRAD
Spessore delle linee A 0,03
Distanza B 0,1
Distanza C 0,2
Distanza D 0,4
Distanza E 0,6
Distanza F 0,2
Distanza G 0,2
Distanza H 0,6
Dimensioni del punto I	0,04
Distanza J	0,2
Distanza K	0,5
Distanza L	1,0
Misura standard delle cifre M	0,3
Distanza N	0,5
Distanza O	0,2
Distanza P	0,2
Distanza Q	0,9
Distanza R	1,2
Distanza S	1,8

N C O P C 8 7 6 A (90° Angle) S R Q 1 1 1 10 10 10 10 15 6 2 8 3 4 4 5 E A 3 2 1 M 8 7 6 L CDBE 2 2 4 4 6 6 L 8 8 10 10 H gurazione ingrandita a scopi illustrativi

Raffigurazione ingrandita a scopi illustrativi

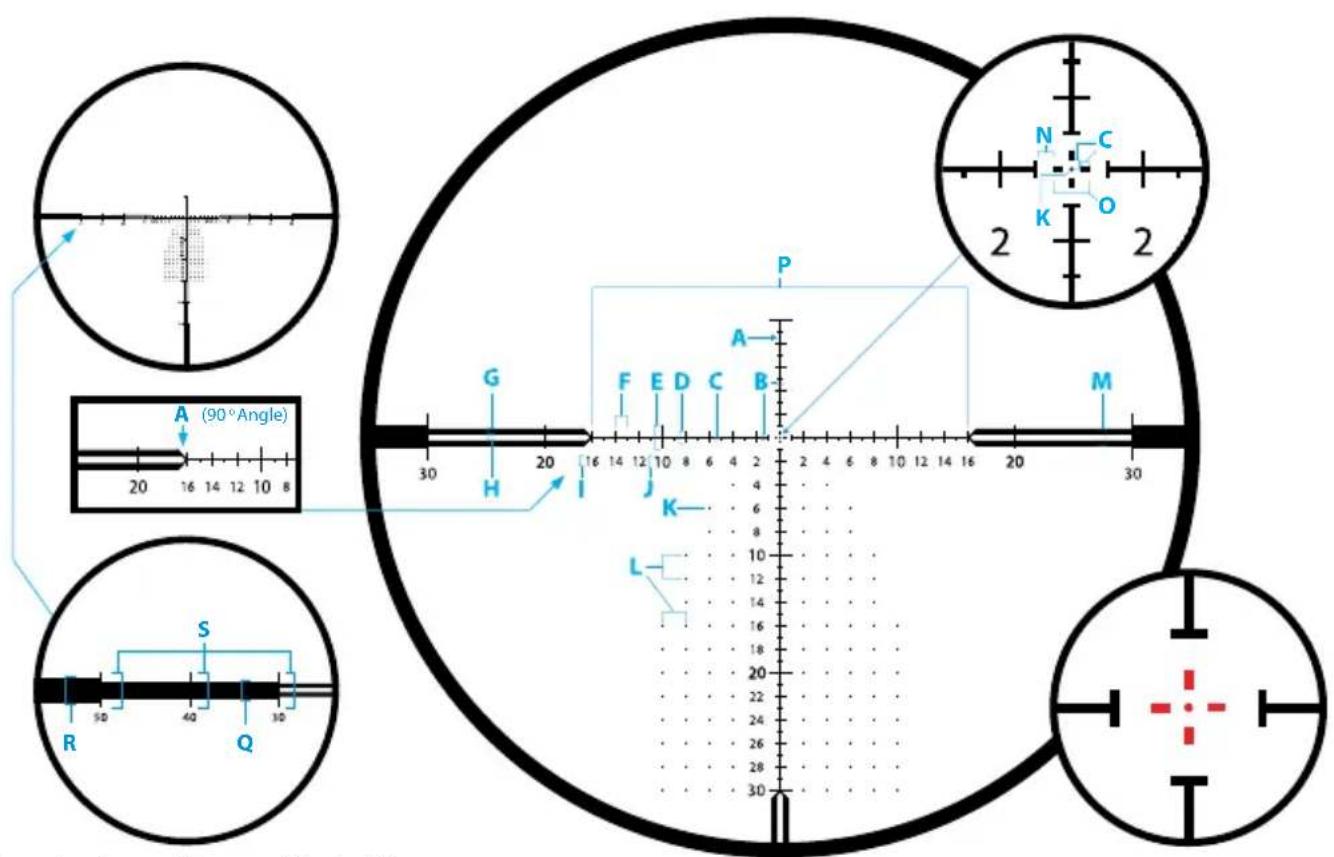

Reticolo ZF-MOAi (FFP)

30 20 16 14 12 10 6 4 2 0 4 8 10 12 14 16 18 20 22 24 26 28 30

ZF-MOAi = ZEISS First Focal Plane - Minute of Angle, illuminated ZEISS reticolo sul primo piano focale - minuti d'angolo, illuminato

ZEISS LRP S3 425-50 636-56
Unità di misura MOA
Spessore delle linee A	0,1
Distanza B	0,5
Distanza C	0,25
Distanza D	1,0
Distanza E	2,0
Distanza F	1,0
Distanza G	0,5
Distanza H	0,5
Grandezza standard dei numeri I	0,75
10, 20, 30 grandezza dei numeri J	1,0
Grandezza dei punti K	0,125
Distanza tra punti L 2,0
Distanza M 1,5
Distanza dalla croce centrale N 0,5
Distanza O 1,0
Distanza P 32
Distanza Q 2,0
Distanza R 3,0
Distanza S	4,0

A (90°Angle) R S Q 30 20 16 14 12 10 8 G H I J K L M N C P A B 2 4 6 8 10 12 14 16 20 30

Raffigurazione ingrandita a scopi illustrativi

Accessori

Anelli di precisione ZEISS Precision Rings con livella a bolla per evitare l'inclinazione

Gli anelli ultraleggeri di ZEISS soddisfano gli standard MIL-STD 1913 e STANAG. Sono prodotti nei migliori materiali e con tolleranze estremamente basse in conformità ai requisiti più elevati, al fine di garantire la massima sicurezza e durata d'uso. Sono predisposti per i sistemi di tiro a lunga distanza, per tiratori sia destri che mancini e possono anche essere adattati all'occhio dominante. In posizione di tiro la livella a bolla è visibile, ma senza disturbare. Sofisticati anelli di montaggio slanciati e ultraleggeri, in grado di resistere alle massime sollecitazioni durante la caccia e lo sport.

Le dimensioni in altezza degli anelli sono misurate fra il lato superiore della guida di montaggio e la linea centrale del foro dell'anello. Per il cannocchiale da mira ZEISS LRP S3 sono necessari anelli dal diametro di 34 mm. 196

Calcio anti-rinculo

Calcio anti-rinculo inferiore integrato per la massima precisione e stabilità anche con grandi calibri.

Custodia rigida

Fornita in dotazione, con bit Torx ✉ T15 e T25.

Livella a bolla d'aria

Livella a bolla integrata nella metà superiore dell'anello per evitare l'inclinazione.

Ultraleggero

Peso di ca. 125 g con viti (30 mm, bassa altezza di montaggio).

Materiale altamente resistente

Alluminio 7075-T6, anodizzato duro, 30 micron – nero opaco.

Ampia superficie di serraggio

Ampia superficie di serraggio per il montaggio sicuro di cannocchiali da mira pesanti anche con armi di calibri dal forte rinculo.

Parasole 3"

Parasole nero opaco, anodizzato duro.

Questo accessorio ZEISS protegge dalla luce diffusa durante l'osservazione e lo sparo.

Il parasole viene semplicemente avvitato all'obiettivo.

Assicurarsi che il cannocchiale da mira ZEISS non venga esposto a un calore estremo per periodi prolungati, come quello che si genera ad es. all'interno delle vetture nelle giornate soleggiate.

Il cannocchiale da mira ZEISS è stato concepito e realizzato per essere un affidabile compagno per molti anni. Quando questo prezioso apparecchio ottico non è in uso, si consiglia di proteggerlo sempre con un idoneo coperchio per l'obiettivo. Per proteggere il cannocchiale da mira, ZEISS consiglia inoltre vivamente di mantenerlo sempre pulito e privo da contaminanti dannosi come sabbia, terra, acqua salata e altre sostanze.

Pulizia esterna del cannocchiale da mira ZEISS

Se il cannocchiale da mira è molto sporco, lo si può pulire sotto l'acqua corrente tiepida e in seguito strofinarlo con un panno morbido e pulito. Non utilizzare solventi ad azione forte per pulire il cannocchiale da mira. L'uso di solventi comporta il decadimento della garanzia.

Trattamento ZEISS LotuTec®

Il cannocchiale da mira è stato sottoposto a trattamento ZEISS LotuTec. Le lenti sono state così dotate di un efficace strato protettivo, che crea una superficie molto liscia e un forte effetto antiaderente, riducendo sensibilmente la possibilità di trattenere le impurità. Qualsiasi tipo d'impurità aderisce quindi meno facilmente ed è più facile rimuoverla in modo rapido, con semplicità e senza lasciare striature. Il trattamento LotuTec® è resistente e antiabrasivo.

ZEISS 30 DISPLAY CLEANING WIRES Geolive & Throat LETHROOM 4 Box ONIONAL ZEISS

Pulizia delle lenti

ZEISS consiglia di pulire l'ottica del cannocchiale da mira con soluzioni di pulizia originali per le ottiche ZEISS.

Conservazione nel lungo periodo

In caso di inutilizzo prolungato, ZEISS consiglia d rimuovere la batteria dal cannocchiale da mira. Conservare il cannocchiale in un luogo fresco, asciutto, pulito e privo di sporcizia.

IT Istruzioni per l'uso ZEISS LRP S3 425-50 | 636-56

Assistenza clienti e garanzia

Per domande sull'assistenza o per scaricare le condizioni di garanzia, visitare il nostro sito web: www.zeiss.com/cop/warranty

Per domande sulla garanzia o per avere una copia gratuita delle condizioni di garanzia valide per la propria regione, rivolgersi a:

ZEISS Customer Service

Carl Zeiss Sports Optics GmbH

Gloelstr. 3–5, 35576 Wetzlar, Germania

Telefono [phone]

E-mail [e-mail]

ZEISS Customer Service USA

Carl Zeiss SBE, LLC

Consumer Products
