GEBRUIKSAANWIJZING LRP S3 4-25x50 ZEISS

Gebruiksaanwijzing ZEISS LRP S3

425-50 | 636-56

Precisierichtkijker voor afstandsschoten

NL Gebruiksaanwijzing / Klantenservice en garantie

Octrooien: www.zeiss.com/cop/patents

EN DE FR ES IT NL DK

FI HU PL SE RU JP CN | 06.2022

De producten van het merk ZEISS kenmerken zich door hun voortreffelijke optische prestaties, een precieze verwerking en een lange levensduur. Neem de volgende gebruiksaanwijzingen in acht, zodat u uw richtkijker optimaal kunt gebruiken en deze u vele jaren betrouwbaar van dienst is.

WAARSCHUWING!

Neem de veiligheidsinstructies en juridische informatie in de bijlage acht; deze kunt u ook hier vinden:

Inhoud van de levering 204

Technische gegevens 205

Aanduiding van de onderdelen 206

Vergroting wisselen 208

Vizier scherpstellen / dioptrie instellen 209

Vizierverlichting 210

Batterijen vervangen 212

Parallaxregeling 213

Montage en basisinstelling 214

Uitlijnen van het vizier 216

Inschieten van de richtkijker 218

Turret hoogteverstelling 220

Instellen van de ballistic stop van de hoogteverstelling 222
Turret breedteverstelling met vergrendeling (ELWT) 226
Resetten van de turret voor breedteverstelling (ELWT)	228
Vizier ZF-MRi (FFP)	232
Vizier ZF-MOAi (FFP)	234
Accessoires	236
Onderhoud	238
Klantenservice en garantie 240

Inhoud van de levering

LRP S3 Bestelnummer

425-50 MRi 522675-9916-090

636-56 MRI 522695-9916-090

425-50 MOAi 522665-9917-090

636-56 MOAi 522685-9917-090

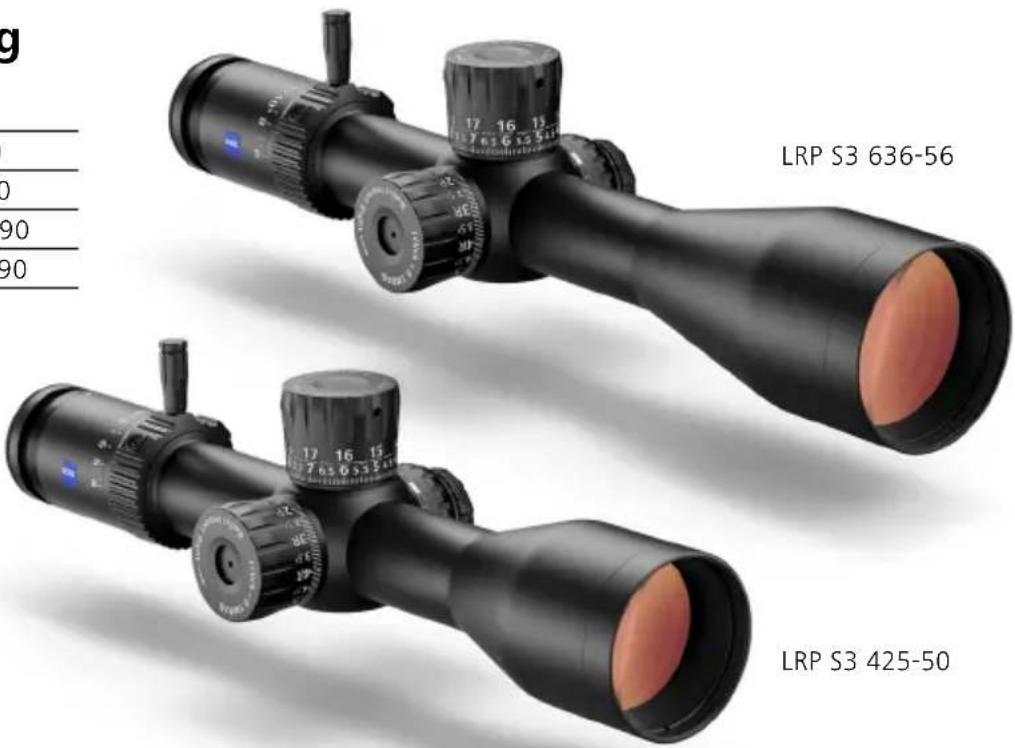

levering LRP S3 636-56 LRP S3 425-50

Inhoud van de levering

• Richtkijker
• Vergrotingshendel
• Beschermdop
• Li-batterij 3 V CR 2032
• Reinigingsdoekje lens
• Gebruiksaanwijzing
• Veiligheidsinstructies
• Torx*-sleutel (T8)
  * Torx is een geregistreerd handelsmerk van Acument Intellectual Properties, LLC.

Technische gegevens		RP S3 636-56
Vergroting 4x-25x6x-36x
Beeldvlak van het vizier Eerste beeldvlak (FFP, First Focal Plane)
Effectieve diameter objectief 50 mm 56 mm
Diameter uittredepupil 7,1-2,0 m m 8,8-1,6 m m
Schemergetal 11,7-35,4 17,7-44,9
Zichtveld		9,5-1,6m/100m // 28,5-4,8ft/100yd	6,8-1,1m/100m // 20,4-3,3ft/100yd
Kijkhoek objectief		5,4°-0,9°	3,9°-0,6°
Dioptrie-instelbereik		+3 / -3 dioptrie
Oogafstand		8-9cm / 3-3,5in
Parallax-verstelbereik		15-∞m / 16,4-∞ yd	10-∞m / 10,9-∞ yd
Verstelbereik hoogte (E = Elevation) + breedte (W = Windage)	MRAD	E: 46,54 + W: 17,45	E: 32,00 W: 11,63
	MOA	E: 160+ W: 60	E: 110 + W: 40
Verstelling per klik	MRAD	0,1
	MOA	0,25
Diameter middenbuis		34 mm
Diameter oculair		45 mm 45 mm
Diameter objectief		60 mm 65 mm
Schroefdraad objectief		M57×0,75 mm	M62×0,75 mm
Coating		LotuTec®, T*
Stikstofvulling		ja
Waterdichtheid		400mbar (4m / 13ft)
Gebruikstemperatuur		-25-+50°C / -13-+122°F
Lengte (middelste dioptrie-instelling)		340 mm / 13,4 in	384 mm / 15,1 in
Gewicht		1.040g / 36,7 oz	1.107 g / 39,1 oz
Vizier (verlicht)		ZF-MRi (mil) / ZF-MOAi (boogminuten)

Onder voorbehoud van wijzigingen van de bovenvermelde gegevens en de leveringsomvang ten behoeve van de technische ontwikkeling.

Aanduiding van de onderdelen

A B C D1 D2 E F G J L/M 18P 33 635-50 1420 16 1210 8 Bint/imped 1 Click - 0.7 Amped I1 / I 2 KH1 / H 2

Eigenschappen kunnen afwijken in functie van de configuratie van het model.

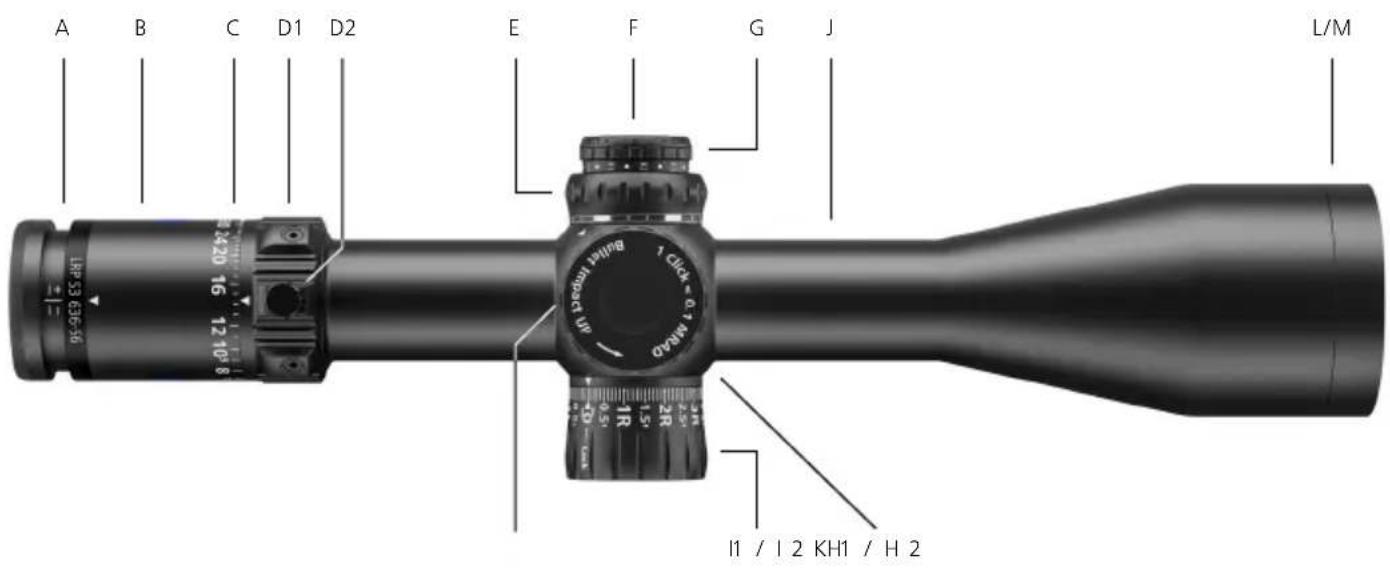

A Dioptrie-instelling

B Oculair

C Schaal vergrotingswisselaar

D1 Vergrotingswisselaar

D2 Hendel vergrotingswisselaar

E Parallaxregeling

F Batterijvak

G Vizierverlichting aan/uit en instelling

H1 Turret voor hoogteverstelling MRAD

H2 Turret voor hoogteverstelling MOA

11 Turret voor breedteverstelling MRAD met vergrendeling

12 Turret voor breedteverstelling MOA met vergrendeling

J Middenbuis

K Middenstuk

L Objectief

M Schroefdraad objectief

Actuele informatie over onze producten vindt u op:

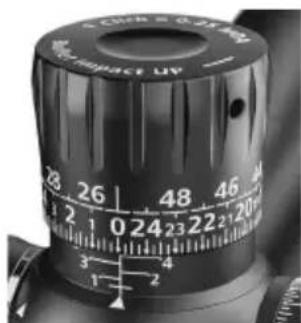

H1 – Turret voor hoogteverstelling MRAD

1R 0.5' ← Lock 0.5 1L 1.5 2L 2.5

I1 – Turret voor breedteverstelling MRAD

TCHN = 0.35 Impact UP 28 26 48 46 44 1 2 1 0 24 23 22 21 20 3 4 1 2

H2 – Turret voor hoogteverstelling MOA

12 – Turret voor breedteverstelling MOA

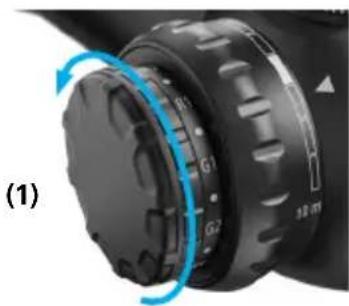

WAARSCHUWING!

Kijk nooit door de richtkijker naar de zon of in een laserlichtbron! Dit kan ernstig oogletsel veroorzaken.

Vergroting wisselen

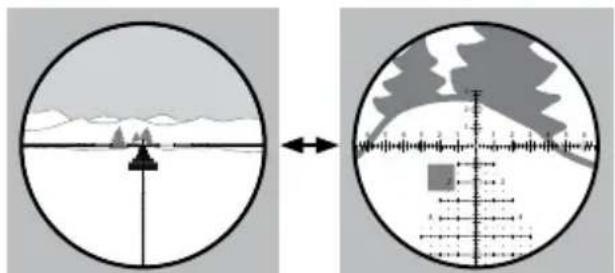

De vergroting kan traploos worden ingesteld tussen de laagste en de hoogste waarde (1a, 1b). Draai hiervoor aan de vergrotingswisselaar (1). Het model LRP S3 wordt geleverd met een

hendel om de vergroting aan te passen. Deze kan in een van de drie houders op de vergrotingswisselaar geschroefd worden, naargelang de voorkeur van de schutter. Met de drie bevestigingsposities is aanpassing aan de respectieve gebruiksomstandigheden mogelijk.

Vizier scherpstellen / dioptrie instellen

Voor het scherpstellen van het vizier draait u aan het oculair (2), tot het vizier scherp wordt afgebeeld (2b).

Als u bij het schieten een zichthulpmiddel draagt, stelt u de scherpte in terwijl u uw bril op heeft of uw contactlenzen in heeft.

1. Stel de richtkijker eerst in op de hoogste vergroting.
2. Zet de parallaxcompensatie op oneindig ( ).
3. Kijk door de richtkijker naar een achtergrond met neutrale kleur, bijvoorbeeld een witte of grijze muur. Een evt. storend achtergrondbeeld kunt u ook verbergen door het objectief af te dekken met een lichtdoorlatende doek. Kijk door het oculair. Het vizier moet duidelijk en scherp

afgebeeld worden. Houd er rekening mee dat het oog na ca. 2 seconden zal beginnen de scherpte te compenseren. Hierdoor wordt de scherpte niet juist ingesteld. Kijk daarom altijd slechts kort door het oculair en dan ca. 5 tot 10 seconden opzij. Herhaal deze procedure indien nodig. Het vizier moet haarscherp worden weergegeven, zonder dat het oog een inspanning hoeft te doen.

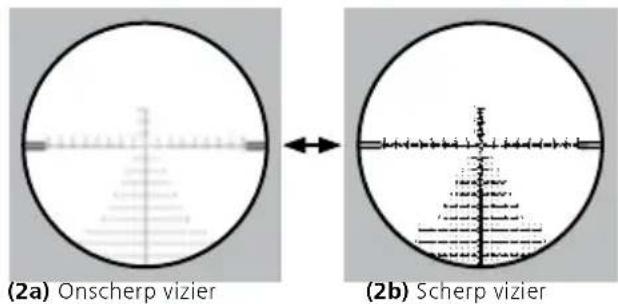

(2a) Onscherp vizier (2b) Scherp vizier

1. Voor het instellen gaat u als volgt te werk: omwille van de manier waarop het oog werkt, bereikt u meestal een optimaal resultaat door het oculair eerst in te draaien tot het vizier een beetje onscherp wordt (2a) en dan uit te draaien tot het vizier scherp wordt afgebeeld (2b).

Nadat u het vizier hebt scherpgesteld, noteert u de positie van het oculair voor toekomstig gebruik.

Vizierverlichting

De vizierverlichting wordt ingeschakeld door de instelknop in een van de standen "R" of "G" te draaien. In het instelbereik "G" brandt het vizier groen. In het instelbereik "R" brandt het vizier rood.

De lichtsterkte is instelbaar. Op de schaal komt "1" overeen met de laagste lichtsterkte en "5" met de hoogste lichtsterkte. In de tussenstand tussen de twee instelbereiken is de verlichting van het vizier uitgeschakeld.

Het verlichte vizier knippert, wanneer de batterij bijna leeg is. Dit is alleen zichtbaar bij hoge lichtsterkte en eerst met het groene en dan met het rode verlichte vizier.

Als u bij het inzetten van het wapen onder bepaalde omstandigheden een lichte verschuiving van de lichtmarkering vaststelt, moet u controleren of het oog waarmee u richt zich precies op de optische as van de richtkijker bevindt. Dit is essentieel voor een precieze plaatsing van het schot.

Batterijen vervangen

Batterij plaatsen/verwijderen

Draai voor het vervangen van de batterij (type CR 2032) het deksel linksom los (1).

Plaats de batterij met de pluspool (+) naar buiten.

Schroef vervolgens het deksel er weer op (2). Let er hierbij op dat de dichtingsring in juiste staat is en correct is geplaatst.

Een beschadigde dichtingsring moet vervangen worden.

Opmerking: Verwijder de batterij indien de richtkijker langere tijd niet wordt gebruikt.

WAARSCHUWING!

Neem de veiligheidsinstructies en geldende voorschriften in de bijlage voor de omgang met en afvoer van batterijen in acht. Deze vindt u ook op: www.zeiss.com/cop/safety.

Parallax is de merkbare verschuiving van het vizier ten opzichte van het doel, terwijl het oog zich beweegt ten opzichte van de uittredepupil van de richtkijker. Dit wordt veroorzaakt door het feit dat het doel en het vizier in de richtkijker op verschillende beeldvlakken worden weergegeven.

Met de parallaxregeling kan een parallaxfout door het aanpassen van de scherpte-instelling worden verholpen. Parallax treedt op wanneer het vizier ten opzichte van het doelwit iets beweegt wanneer het oog horizontaal en verticaal beweegt. Een parallax veroorzaakt zo doelfouten.

Parallaxcompensatie

Controleer uw richtkijker op parallax door het wapen op een stabiele steun te plaatsen en door de richtkijker naar het doelpunt te kijken. Om de parallax te verhelpen, draait u aan de turret voor parallaxcompensatie tot het vizier ook bij kleine hoofdbewegingen / verandering van het oog niet meer beweegt ten opzichte van het doelpunt.

Beeldvlak achter het vizier (parallax)

Beeld en vizier op één vlak (geen parallax)

WAARSCHUWING!

Controleer voor het monteren van de ZEISS richtkijker of het wapen ontladen is, de grendel geopend is en de kamer leeg is.

Een verkeerde of ondeskundige montage van de richtkijker kan aanzienlijke materiële schade, verwondingen en zelfs dodelijk letsel veroorzaken.

Bij de terugslag komt veel energie vrij; dit kan gevaarlijk zijn voor de schutter! Zorg er daarom voor dat bij de montage een zo groot mogelijke oogafstand wordt gewaarborgd.

Neem deze waarschuwing met name in acht, wanneer u bergop of in liggende houding schiet. Bij deze schietpositions kan de oogafstand aanzienlijk worden verminderd.

Als u met de volgende werkzaamheden niet vertrouwd bent of twijfelt, beveelt ZEISS aan om deze door een wapenmaker te laten uitvoeren.

Montage en basisinstelling Selectie van de geschikte ringmontage (34 mm)

Om te verzekeren dat wapen en richtkijker als een eenheid perfect samenwerken, beveelt ZEISS het volgende aan:

■ Gebruik van ringen en basissen van hoge kwaliteit, die precies bij het wapen en de richtkijker passen, bijv. ZEISS Precision Rings.

Montage van de basissen op het systeem

Bevestig de basissen op het systeem; neem daarbij de voorschriften fabrikant in acht wat betreft de aanhaalmomenten voor de bevestigingsschroeven. Controleer of de bevestigingsschroeven en de schroefdraadboringen schoon en vrij van vet en vuil zijn.

Montage van de ringen aan de basissen

Controleer of de contactvlakken van de ringen en de kijker schoon en vetvrij zijn. Tussen de kijker en de binnenvlakken van de ringen mag geen ander materiaal aanwezig zijn.

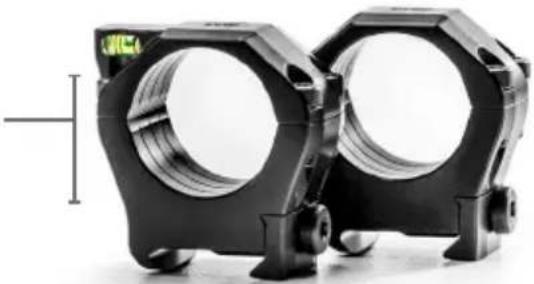

Zorg ervoor dat de hoogte van de ringen voldoende afstand tussen het objectief en de loop waarborgt. Als u een objectiefdeksel of een beschermhuls wilt gebruiken, plant u hiervoor voldoende afstand.

Bevestig de ringen conform de voorschriften van de fabrikant aan de basissen. Zorg ervoor dat de ringen niet tegen de overgangen van de middenbuis naar de objectief- en oculairbuis aan liggen. Zorg er ook voor dat de ringen niet tegen het middenstuk van de richtkijker aan liggen.

Montage van de richtkijker

1. Stel de richtkijker voor de eerste aanpassing aan het wapen in op de hoogste vergroting. Plaats de richtkijker zo ver mogelijk naar voren in de ringen. Draai de ringschroefverbindingen een beetje aan om de richtkijker voorzichtig op zijn plaats te houden. De richtkijker mag niet verschuiven, maar het moet nog mogelijk zijn om hem vooren achteruit te bewegen en te draaien.

2. Zet het wapen normaal in. Beweeg uw hoofd langs de kolf zo ver naar voren als wanneer u het normaal inzet. Schuif nu langzaam de richtkijker naar achteren, tot het volledige zichtveld wordt weergegeven. ZEISS beveelt aan om de richtkijker in deze positie te monteren, om een maximale oogafstand te waarborgen.

Oogafstand: 8–9 cm / 3–3,5"

Opmerking: Indien u dikke kleding draagt, moet u eventueel de montage van de richtkijker aanpassen, om de maximale oogafstand te garanderen.

Uitlijnen van het vizier

Voor een nauwkeurige plaatsing van het schot moeten het vizier en het wapen in een rechte hoek resp. loodrecht ten opzichte van elkaar staan.

Daardoor worden instellingsfouten gereduceerd waarvan de effecten groter worden naarmate de afstand tot het doel groter wordt.

De vizieren van ZEISS richtkijkers zijn loodrecht uitgelijnd ten opzichte van de vlakke onderzijde van het middenstuk. Om het vizier verticaal uit te lijnen, gaat u als volgt te werk:

1. Zorg ervoor dat het wapen tijdens de volledige procedure ontladen is en horizontaal en stabiel op een geweersteun of een zandzak steunt.

2. Kijk door de richtkijker naar een schietlood of een doelschijf met een schietloodstreep op een afstand van ongeveer 100 meter/ yards.

3. Draai de richtkijker in de ringen tot de verticale lijn van het vizier op één lijn ligt met het schietlood resp. de loodrechte markering van de doelschijf.

Wanneer alles correct is uitgelijnd, draait u de ringschroefverbindingen gelijkmatig vast om de richtkijker in de ringen te fixeren.

Neem bij het vastdraaien van de ringschroefverbindingen het voorgeschreven aanhaalmoment in acht. Uw ZEISS richtkijker moet nu correct uitgelijnd zijn en stevig genoeg gemonteerd zijn voor het schieten.

Inschieten van de richtkijker

Het inschieten en de instelmethoden voor uw met ballistic stop uitgeruste richtkijker wordt gedemonstreerd in een videotutorial, die u kunt bekijken op het YouTube-kanaal ZEISS Hunting of op www.zeiss.com/lrp-s3.

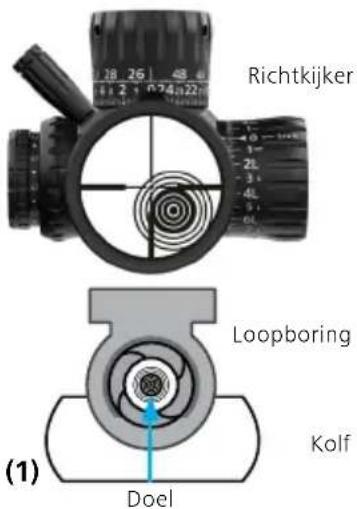

Richtkijker Loopboring Kolf Doel (1)

1. Controleer of het wapen ontladen is en er geen patroon meer in de kamer zit. Zet het wapen vast in een geweersteun en verwijder de grendel.

2. Kijk van het grendeluiteinde (1) uit door de loop en richt het wapen op het doelpunt. Dat moet in het midden van de loopboring zichtbaar zijn (2). Zorg ervoor dat het wapen niet meer beweegt. Verstel het vizier met de hoogte- en breedteverstelling (de breedteverstelling moet ontgrendeld zijn, zie pagina 226), tot deze op één lijn ligt met het doelpunt (3). Zorg er daarbij steeds voor dat het doel gecentreerd in de loop zichtbaar blijft.

Het vizier met de hoogte- en breedteverstelling centreren op het doelpunt. Het doelpunt moet daarbij steeds in de loopboring gecentreerd blijven.

1. Na het uitlijnen van het vizier op de loopas kunt u met het inschieten op 25, 50 of 100 meter / yards beginnen. ZEISS adviseert 2 tot 3 schoten om de trefferpositie op de doelschijf te bevestigen. Wanneer de schoten op de doelschijf liggen, gaat u naar de volgende stap.
2. Richt op het in stap 3 geïdentificeerde houdpunt. Zorg ervoor dat het geweer niet beweegt en centreer het vizier met behulp van de hoogte- en de breedteverstelling in het midden van de in stap 3 geschoten groep.

3. Bevestig de trefferpositie met nog een groep van 3 schoten. Het midden van de schotengroep moet nu samenvallen met het houdpunt. Na het inschieten beveelt ZEISS een afsluitende bevestiging met nog 2 tot 3 schoven op het doel op de desbetreffende schietafstand aan. Neem hierover ook de informatie in "opmerking" hieronder in acht.

4. a) Stel de hoogteverstelling in op nul en stel de ballistic stop in (zie pagina 222).

b) Stel de breedteverstelling in op nul en vergrendel deze (zie pagina 228).

OPMERKING: De trefpuntpositie wordt door talrijke factoren beïnvloed, bijv. type munitie, luchttemperatuur, looptemperatuur en wind. Let er bij het inschieten daarom op dat de omgevingsvoorwaarden en technische parameters gelijk blijven.

Turret hoogteverstelling

De hoogteverstelling bevat een mechanisch systeem dat het vizier over het volledige verstelbereik verticaal verplaatst.

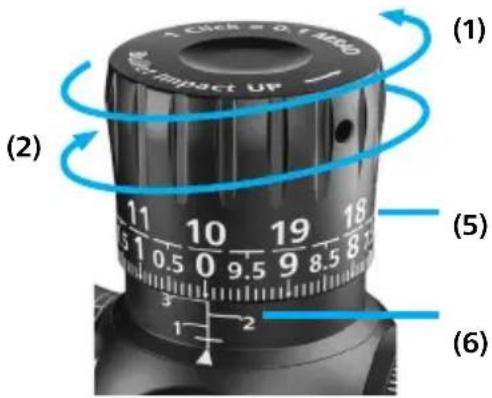

Om het trefpunt naar boven (1) te verstellen, draait u de hoogteverstelling linksom; om het

TICKER = 0.1450 Impact UP (1) (2) (5) (6)

(3)

(4) 11 10 19 1.5 1 0.5 0 9.5 9 8.5

28 4 3 2 1 0 24 23 22 21

MRAD-hoogteverstelling MOA-hoogteverstelling

trefpunt naar onderen (2) te verstellen, draait u de hoogteverstelling rechtsom.

In functie van de configuratie van uw richtkijker worden de verstelwaarden op de turret in mil (MRAD, milliradian) (3) of boogminuten (MOA, minute of angle) (4) aangegeven.

De dubbelzijdige schaal maakt een snelle optische registratie mogelijk voor korte tot lange schietafstanden (5). De omwentelingen van de turret worden met de cijfers 1 tot 4 aangeduid (6). De nulmarkering wordt weergegeven door

een horizontale lijn bovenaan het driehoekige markering.

ZEISS LRP S3-modellen worden met de volgende fabrieksinstelling geleverd:

• De hoogteverstelling bevindt zich halverwege het volledige versteltraject van het vizier.
• De ballistic stop is ingesteld voor het maximale hoogteverstelbereik.

De klikverstelling komt overeen met de volgende stappen:

■ MRAD-turrets = 0,1 MRAD per klik
■ MOA-turrets = 0,25 MOA per klik

Een volledige omwenteling komt zo overeen met het volgende versteltraject:

■ MRAD-turrets = 10 MRAD per omwenteling
■ MOA-turrets = 25 MOA per omwenteling

Het totale versteltraject bedraagt:

■ MRAD-turrets = totaal hoogteverstelbereik 425-50: 46,5 MRAD 636-56: 32,0 MRAD
■ MOA-turrets = totaal hoogteverstelbereik 425-50: 160 MOA 636-56: 110 MOA

Instellen van de ballistic stop van de hoogteverstelling

Opmerking A: Met de ballistic stop kan de hoogteverstelling na een afstelling op "0" gezet worden.

Opmerking B: De ballistic stop is toegankelijk na het verwijderen van het kapje van de hoogteverstelling. Hiervoor draait u de drie torxschroeven T8 eruit.

Opmerking C: Draai de andere drie torxschroeven T8 op de ballistic stop los. De ballistic stop kan nu ingesteld worden.

Let op: Zorg er altijd voor dat het geweer ongeladen is voordat u de richtkijker instelt.

Stap 1: Voor de volgende stappen wordt ervan uitgegaan dat de richtkijker op de gewenste inschietafstand is ingeschoten en de turrets dienovereenkomstig zijn ingesteld. Het wordt aanbevolen om het wapen en de richtkijker zo te fixeren dat elke onnodige beweging wordt voorkomen en u beide handen vrij hebt.

Stap 2:

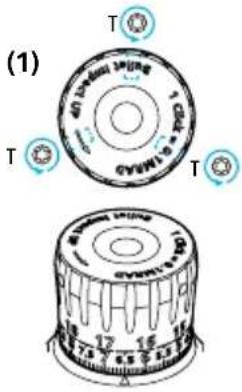

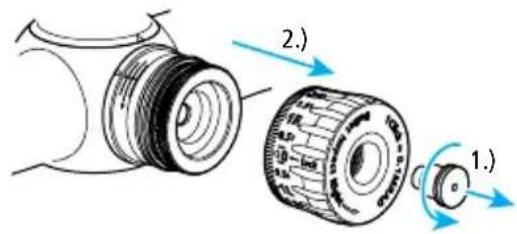

a) Gebruik een torxsleutel T8 om de drie schroeven linksom een slag los te draaien (1).

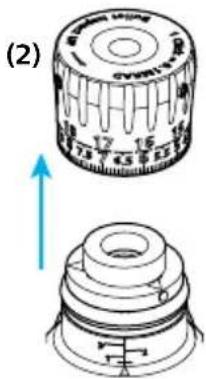

b) Verwijder het kapje naar boven toe van de hoogteverstelling (2).

c) Er kan een lichte weerstand gevoeld worden bij het optillen van het kapje.
d) Leg het kapje op een schoon oppervlak. Zorg ervoor dat er geen vuil of vreemde voorwerpen in het kapje terechtkomen.
e) De ballistic stop is nu toegankelijk. Houd de ballistic stop altijd schoon.

(1) T 40 DINUM PING T T 12 16 7.5 7 4.5 5 13 16 GND GND

(2)

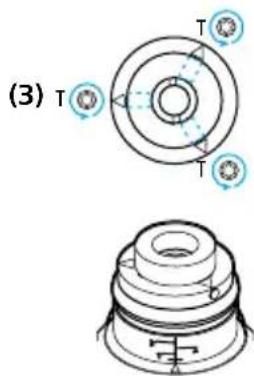

Stap 3: Draai de drie met een driehoekje gemarkeerde torxschroeven T8 op de ring van de ballistic stop een slag linksom los (3). Draai de ring van de ballistic stop tot de aanslag omlaag.

(3) T T

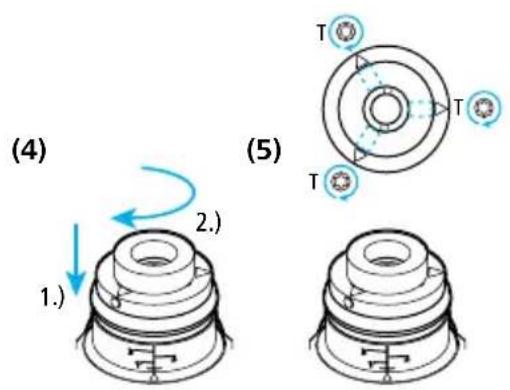

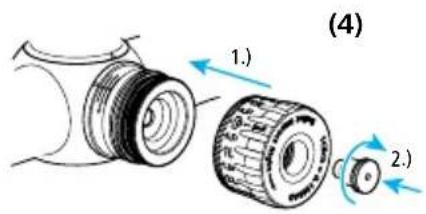

Draai de ring van de ballistic stop tot de aanslag rechtsom (4). Zorg ervoor dat de twee pennen (4) met elkaar in contact blijven – de turret mag niet verder naar beneden geplaatst worden. Bevestig nu de drie met een driehoek (5) op de ring van de met ballistic stop gemarkeerde torxschroeven T8. Het aanhaalmoment van de schroeven bedraagt 1 Nm resp. 8,85 in lbs.

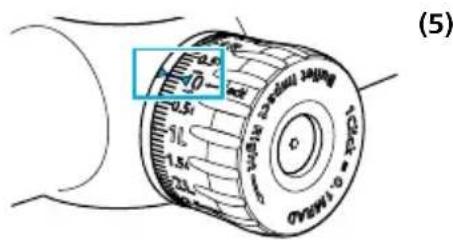

(4) 1.) 2.) (5) T T T

Opmerking: Draai de schroeven niet te vast aan. Een te laag aanhaalmoment kan tot gevolg hebben dat het kapje bij het afstellen van de verstelling wegglijdt.

Stap 4: Controleer of het volledige onderdeel vrij is van vuil en vreemde voorwerpen en plaats het kapje weer terug. Daartoe plaatst u het kapje in het midden op de turret en drukt het iets naar beneden (6). Houd het kapje lichtjes ingedrukt en plaats de gegraveerde "0" of nulteken op de gegraveerde verticale middellijn aan de basis van de verstelling. Draai de drie torxschroeven T8 rechtsom stevig vast (7). Het aanhaalmoment van de schroeven bedraagt 1 Nm resp. 8,85 in lbs.

Stap 5: Controleer nu de instelling van de ballistic stop. Hiervoor probeert u de hoogteverstelling voorbij de zojuist ingestelde ballistic stop te draaien. Het mag niet mogelijk zijn om de hoogteverstelling verder te draaien dan de zojuist ingestelde ballistic stop. De hoogteverstelling moet duidelijk de aanslag van de ballistic stop raken, er mag geen verdere klik of verstelbeweging voelbaar zijn.

Stap 6: Controleer na de correcte instelling van de ballistic stop de correcte trefpuntpositie van het wapen door het vuren van 2 à 3 controleschoten op het doel op de desbetreffende schietafstand.

Turret breedteverstelling met vergrendeling (ELWT)

De breedteverstelling bevat een mechanisch systeem dat het vizier over het volledige verstelbereik horizontaal verplaatst.

Voor het verstellen moet de turret ONTGRENDELD zijn. Om het trefpunt naar rechts (1) te verstellen, draait u de turret linksom; om het trefpunt naar links (2) te verstellen, draait u de turret rechtsom.

(3) (4) Turet voor breedteverstelling MRAD

-4R 3+ -2R 1- 0 ← Lock 1- 2L 3 + (7) (8)

MOA-breedte- verstelturret

In functie van de configuratie van uw richtkijker worden de verstelwaarden op de turret in mil (MRAD, milliradian) (3) of boogminuten (MOA, minute of angle) (4) aangegeven.

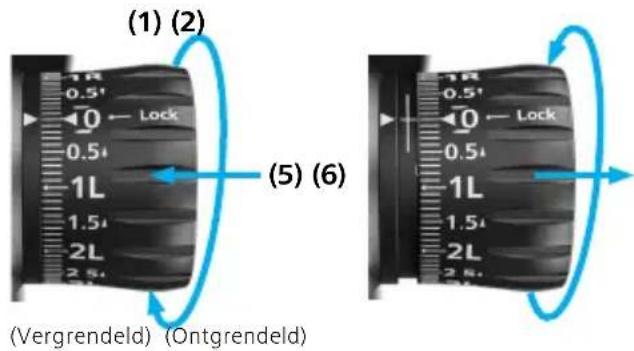

(1) (2) (5) (6) (Vergrendeld) (Ontgrendeld)

De vergrendelingsfunctie beschermt de turret tegen onbedoeld verstellen; druk hiervoor het kapje (5) in. Om de turret te verstellen, ontgrendelt u deze door deze eruit te trekken (6).

De pijlen naast de markeringen "R" (7) en "L" (8) geven aan in welke richting de turret moet worden gedraaid om het trefpunt naar rechts of links te verstellen.

ZEISS LRP S3-modellen worden met de volgende fabrieksinstelling geleverd:

• De breedteverstelling bevindt zich halverwege het volledige versteltraject van het vizier.
• Het kapje is vergrendeld.

De klikverstelling komt overeen met de volgende stappen:

■ MRAD-turrets = 0,1 MRAD per klik
■ MOA-turrets = 0,25 MOA per klik

Een volledige omwenteling komt zo overeen met het volgende versteltraject:

■ MRAD-turrets = 10 MRAD per omwenteling
■ MOA-turrets = 25 MOA per omwenteling

Het totale versteltraject bedraagt:

■ MRAD-turrets = totaal breedteverstelbereik 425-50: 17,45 MRAD 636-56: 11,63 MRAD
■ MOA-turrets = totaal breedteverstelbereik 425-50: 60 MOA 636-56: 40 MOA

Resetten van de turret voor breedteverstelling (ELWT)

Opmerking A: De breedteverstelling heeft een vergrendeling en een verstelbegrenzer. Het kapje kan eraf gehaald worden.

Opmerking B: De torxschroef T8 moet helemaal uit het kapje gedraaid worden.

Opmerking C: Indien nodig kan de versteltrajectbegrenzer uit de schutter verwijderd worden.

Let op: Zorg er altijd voor dat het geweer ongeladen is voordat u de richtkijker instelt.

Stap 1: Voor de volgende stappen wordt ervan uitgegaan dat de richtkijker op de gewenste inschietafstand is ingeschoten en de turrets dienovereenkomstig zijn ingesteld. Het wordt aanbevolen om het wapen en de richtkijker zo te fixeren dat elke onnodige beweging wordt voorkomen en u beide handen vrij hebt.

Stap 2: Waarschijnlijk is het nodig de turret van uw richtkijker in afwijking van de fabrieksinstelling verder af te stellen. In dat geval moet u de nulstand van uw richtkijker corrigeren na het inschieten. Dit is typisch en geldt voor alle richtkijkers. Het instelproces is ongecompliceerd, maar vereist zorgvuldigheid.

Als u bij het inschieten de aanslag van de breedteverstelling bereikt, kan het verstelbereik worden vergroot door het kapje van de breedteverstelling te verwijderen.

Stap 3: Zorg ervoor dat de breedteverstelling vergrendeld (ingedrukt) (1) is en verwijder daarna het kapje.

Draai de torxschroef T8 aan de voorkant van de breedteverstelling linksom los (2) 1.).

Stap 4: Verwijder het kapje van de breedteverstelling (2) 2.). Leg het kapje op een schoon oppervlak. Zorg ervoor dat de binnenkant van het kapje, de blootliggende mechanische onderdelen en de O-ring van de breedteverstelling niet verontreinigd worden.

Stap 5: Na het verwijderen draait u de ring van de turret zo, dat de inwendige aanslagpen 180° tegenover de aanslagpen in de basis van de breedteverstelling staat (3).

(1) (2)

Stap 6: Zet het kapje op de breedteverstelling op "0" en druk het in de vergrendelstand. Schroef de torxschroef T8 erin. Het aanhaalmoment van de schroef bedraagt 0,5 Nm resp. 4,43 in lbs (4).

Stap 7: Draai aan de breedteverstelling tot de nulstand bereikt is. (Als de breedteverstelling weer de aanslag raakt, herhaalt u de bovenstaande stappen tot het nulpunt bereikt is).

(4) 1.) 2.)

Stap 8: laatste stappen: Na het bereiken van het nulpunt, moet de 0-markering op het kapje van de breedteverstelling op de nulmarkering gezet worden (5).

i. De nulstand wordt als volgt ingesteld: zorg ervoor dat de breedteverstelling in de vergrendelde stand (LOCK) staat.

ii. Draai de torxschroef T8 aan de voorkant van het kapje van de breedteverstelling linksom los.

Verwijder het kapje van de breedteverstelling (2).

(5)

■ Lijn de horizontale aanslagpen van de breedteverstelling 180° tegenover de verticale aanslagpen van de basis van de turret uit. Plaats de ring van de turret en terug en controleer of deze correct zit (3).

■ Plaats het kapje met de 0-markering tegenover de driehoek op de kijker en maak het vast met de torxschroef T8 (4). Het aanhaalmoment van de schroef bedraagt 0,5 Nm resp. 4,43 in lbs.

Opmerking: De versteltrajectbegrenzer van de breedteverstelling kan door de gebruiker verwijderd worden. Daartoe verwijdert u het kapje en de ring van de turret en draait u de verticale pen (in de basis van de turret) er voorzichtig linksom uit (6).

Stap 9: Controleer nogmaals de juiste nulstand van de breedteverstelling. Bevestig de juiste instelling van richtkijker en wapen met nog 2 tot 3 controleschoten op de inschietschijf op de desbetreffende schietafstand.

8 7 6 A (90°Angle) S R Q N C O P C E A 3 2 1 1 5 6 7 8 3 4 4 5 H L CDBE 2 2 4 4 J K 6 6 L 8 8 10 10 1 1 role weergave voor een betere zichtbaarheid

Vergrote weergave voor een betere zichtbaarheid

Vergrote weergave voor een betere zichtbaarheid

Accessoires

ZEISS Precision Rings met geïntegreerde waterpas om niet uit positie te raken

De ultralichte ringen van ZEISS voldoen aan de normen MIL-STD 1913 en STANAG. Ze worden conform de allerhoogste eisen vervaardigd van de beste materialen en met uiterst kleine toleranties, om maximale veiligheid en een lange levensduur in het gebruik te garanderen. Ze zijn ontworpen voor systemen voor schieten op grote afstand, zijn zowel voor rechts- als linkshandige schutters geschikt en maken ook een aanpassing aan het dominante oog mogelijk. De waterpas is bij ingezet wapen zichtbaar, zonder dat deze in de weg zit. Nauwkeurig geconstrueerde, slanke en ultralichte montageringen voor maximale belasting in jacht- en sportgebruik.

De hoogtematen van de ringen worden gemeten tussen de bovenzijde van de montagerail en de middellijn van de ringboring. Voor de richtkijker ZEISS LRP S3 is een ringdiameter van 34 mm vereist.

Geïntegreerde onderste terugslagnok voor maximale precisie en schotvastheid, ook bij zeer sterke kalibers.

Etui met harde schaal

Bij de levering inbegrepen, met Torx®-bits T15 en T25.

Waterpas

Geïntegreerde waterpas in de bovenste ringhelft tegen uit positie raken.

Superlicht

Gewicht ca. 125 g/4,4 oz met schroeven (30 mm, lage montagehoogte).

Uiterst sterk materiaal

Aluminium 7075-T6, hardgeëloxeerd, 30 micron – mat zwart.

Groot klemvlak

Groot klemvlak voor de veilige montage van zware richtkijkers ook bij wapens met kalibers die een terugslag veroorzaken.

Zonnekap 3"

Matzwart – hardgeëloxeerde zonnekappen.

Dit ZEISS accessoire beschermt tegen verstrooid licht bij het observeren en schieten. De zonnekap wordt eenvoudig aan het objectief vastgeschroefd.

50 mm voor LRP S3 425-50

56 mm voor LRP S3 636-56

Onderhoud

Zorg ervoor dat uw ZEISS richtkijker niet gedurende langere tijd aan extreme hitte wordt blootgesteld, bijv. op zonnige dagen in een voertuig.

Uw ZEISS richtkijker werd ontworpen en geproduceerd om jarenlang mee te gaan. Wanneer u het waardevolle optische apparaat niet gebruikt, beschermt u het bij voorkeur door het systematische gebruik van een passend objectiefdeksel. Verder beveelt ZEISS uitdrukkelijk aan om uw richtkijker te beschermen door het product steeds schoon en vrij van schadelijke verontreiniging, bijv. door zand, aarde, zout water of andere substanties, te houden.

Reiniging van uw ZEISS richtkijker aan de buitenkant

Een sterk verontreinigde richtkijker kunt u onder stromend lauwwarm water afspoelen en vervolgens met een zachte, schone doek drogen. Gebruik voor het reinigen van uw richtkijker of van de lenzen ervan geen sterke oplosmiddelen. Het gebruik van oplosmiddelen leidt tot het vervallen van de garantie.

ZEISS LotuTec®-coating

Uw richtkijker is van de ZEISS LotuTec ^® -coating voorzien. Deze effectieve beschermlaag voor de lensoppervlakken zorgt voor een bijzonder glad oppervlak en vermindert duidelijk de vervuiling van de lens door een sterk afstotend effect. Alle vormen van verontreinigingen hechten minder en kunnen sneller, eenvoudiger en zonder strepen worden verwijderd. De LotuTec ^® -coating is bestand tegen beschadiging en slijtage.

ZEISS 30 DISPLAY CLEANING WIRES Geolive & Throat LETHROOM 4 Box ONIONAL ZEISS

Reiniging van de lenzen

ZEISS beveelt aan om de lens van uw richtkijker met originele reinigingsoplossingen voor lenzen van ZEISS schoon te maken.

Langdurige opslag

Als de richtkijker langere tijd niet wordt gebruikt, beveelt ZEISS aan om de batterij uit de richtkijker te verwijderen. Bewaar de richtkijker op een koele, droge, schone plaats die beschermd is tegen verontreiniging.

Klantenservice en garantie

Als u vragen hebt over de service of de garantievoorwaarden wilt downloaden, bezoek dan onze website: www.zeiss.com/cop/warranty

Voor service-aanvragen of een gratis exemplaar van de garantievoorwaarden die van toepassing zijn voor uw regio kunt u contact opnemen met:

ZEISS Customer Service

Carl Zeiss Sports Optics GmbH

Gloelstr. 3 - 5, 35576 Wetzlar, Duitsland

Telefoon [phone]

E-mail [e-mail]

ZEISS Customer Service USA

Carl Zeiss SBE, LLC

Consumer Products

LRP S3 Bestillingsnummer

425-50 MRI 522675-9916-090

636-56 MRi 522695-9916-090

425-50 MOAi 522665-9917-090

636-56 MOAi 522685-9917-090

g LRP S3 636-56 LRP S3 425-50

Leveringsomfang
