INSTRUKCJA OBSŁUGI LRP S3 4-25x50 ZEISS

Wskazówki dotyczące użytkowania ZEISS LRP S3

425-50 | 636-56

Precyzyjna luneta celownicza do strzelań długodystansowych

PL Wskazówki dotyczące użytkowania / obsługa klienta i gwarancja

Patenty: www.zeiss.com/cop/patents

EN DE FR ES IT NL DK

FI HU PL SE RU JP CN | 06.2022

Produkty marki ZEISS wyróżniają nadzwyczajne właściwości optyczne, precyzyjne wykonanie i długa żywotność. Aby móc optymalnie korzystać z lunety celowniczej i cieszyć się nią przez wiele lat, należy przestrzegać poniższych wskazówek dotyczących użytkowania.

OSTRZEŻENIE!

Należy przestrzegać wskazówek bezpieczeństwa i informacji prawnych zamieszczonych w załączniku, które są dostępne również na stronie internetowej:

Zakres dostawy 364

Dane techniczne 365

Nazwa elementu 366

Zmiana stopnia powiększenia 368

Wyostrzanie siatki celowniczej /ustawianie dioptrii 369

Oświetlenie siatki celowniczej 370

Wymiana baterii 372

Ustawianie paralaksy 373

Montaż i ustawienia podstawowe 374

Wyrównywanie siatki celowniczej 376

Przystrzeliwanie lunety celowniczej 378
Wieżyczka regulacji wysokości 380
Regulacja „Ballistic Stop” regulacji wysokości 382
Wieżyczka regulacji bocznej z blokadą (ELWT)	386

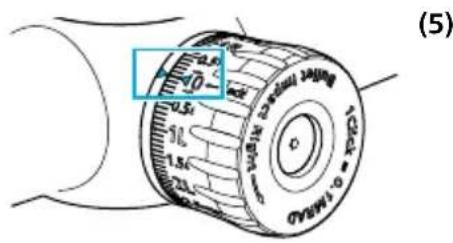

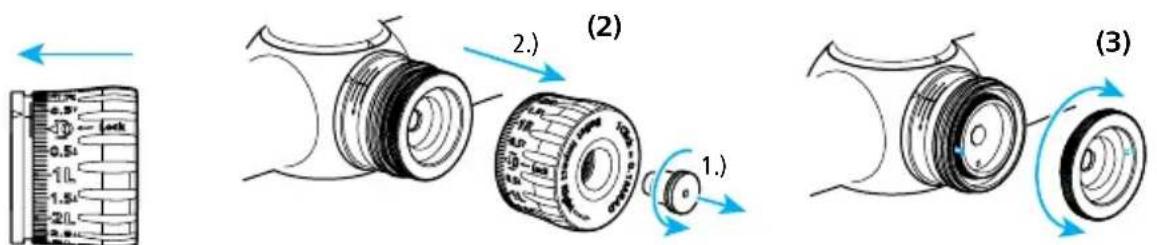

Zerowanie wieżyczki regulacji bocznej (ELWT)	388

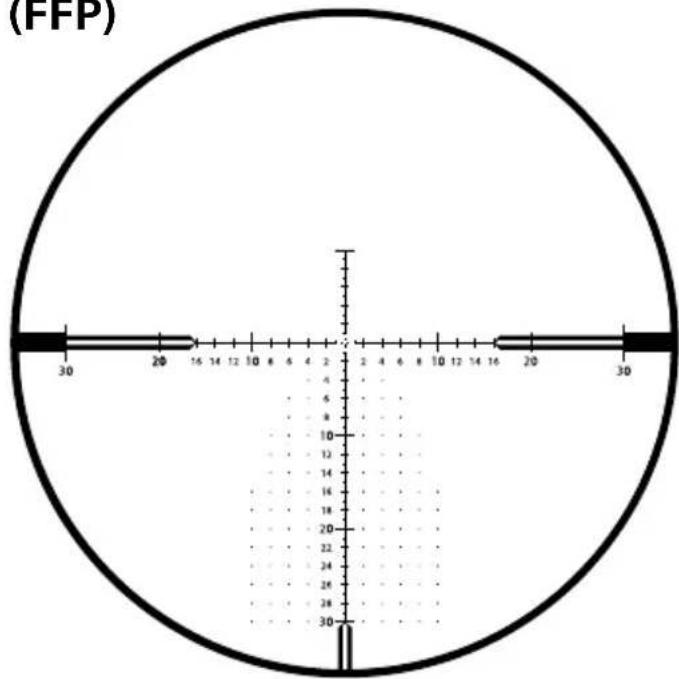

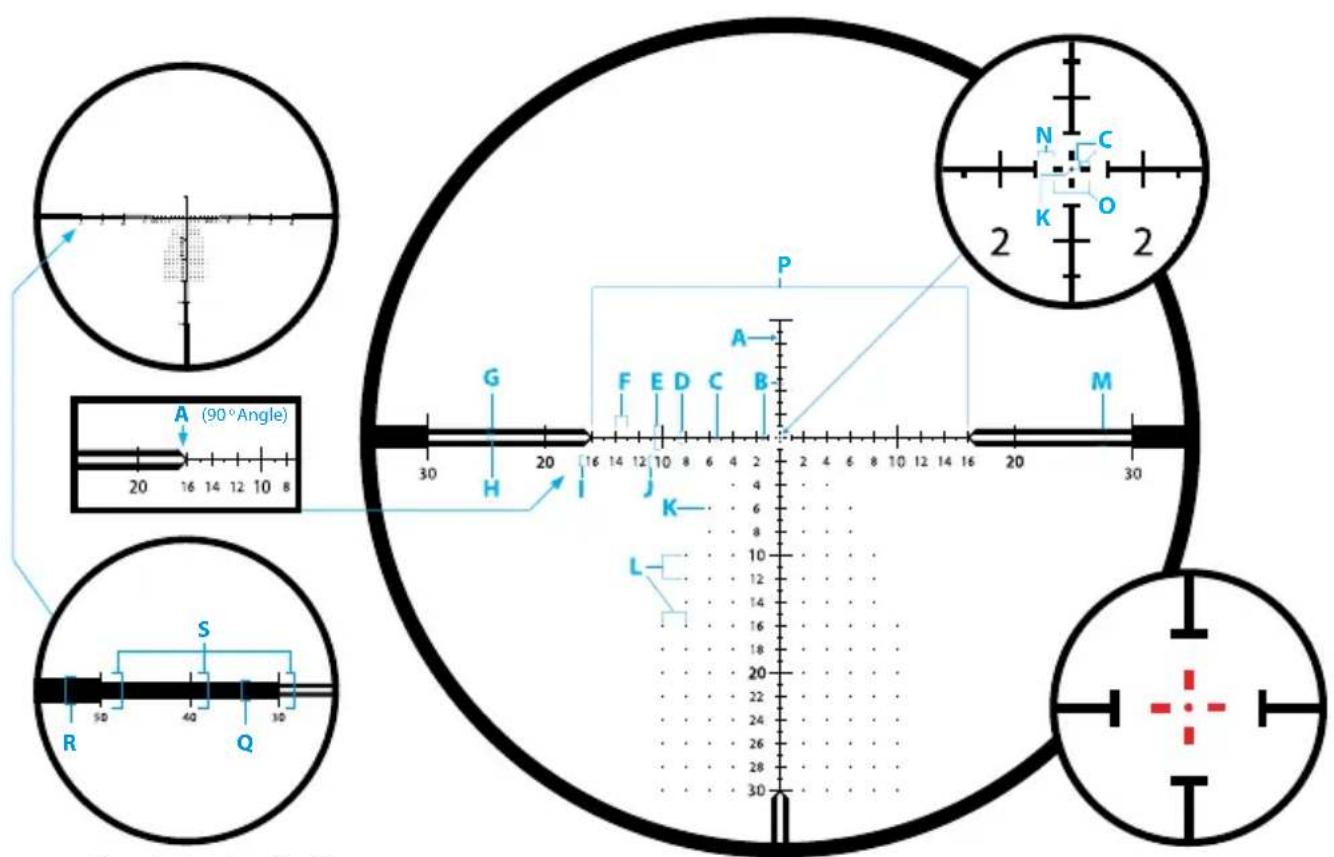

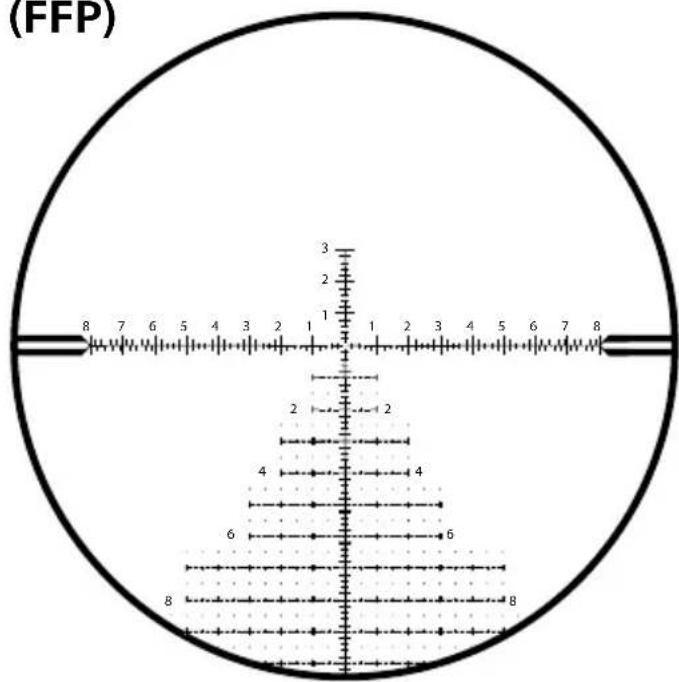

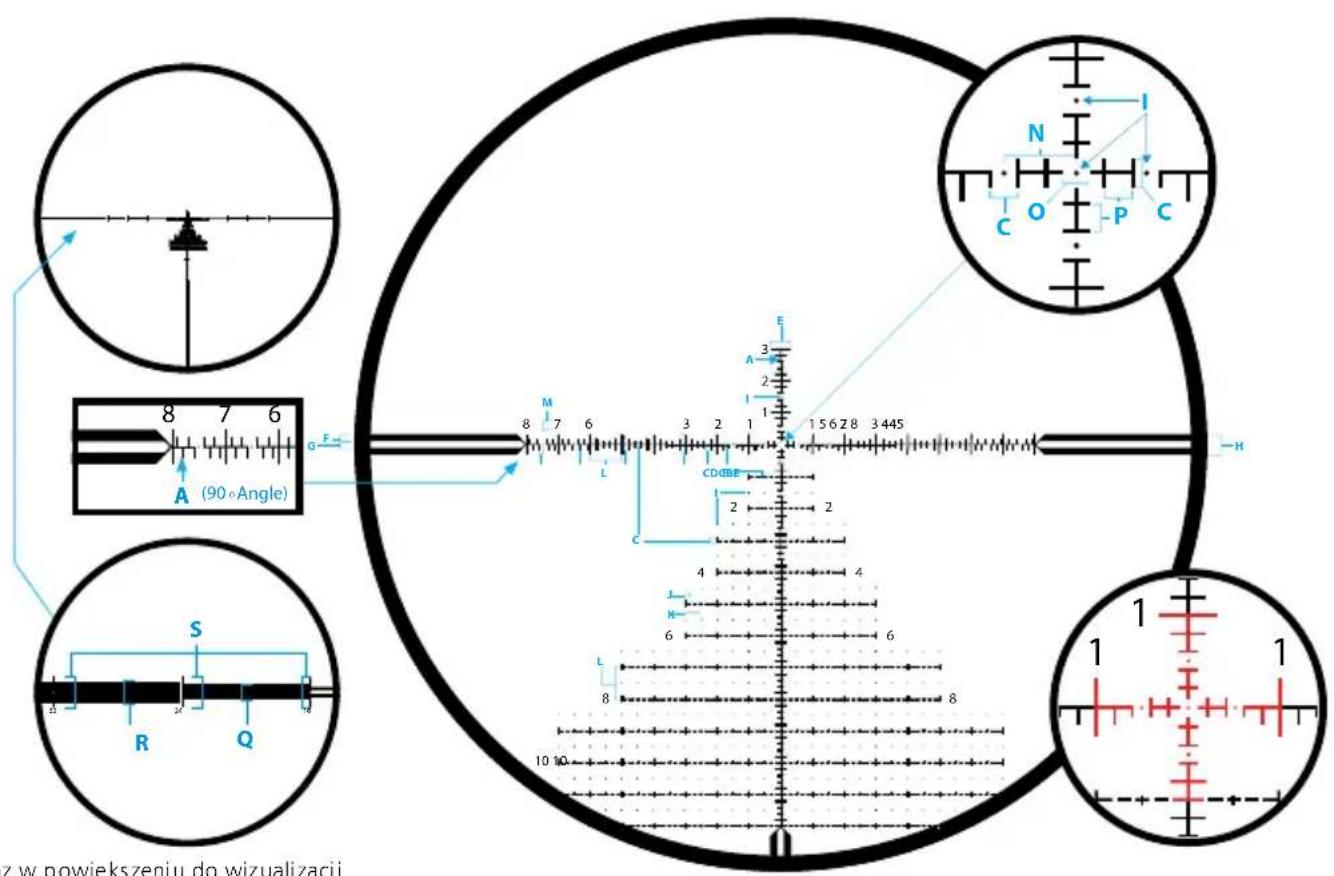

Siatka celownicza ZF-MRi (FFP)	392
Siatka celownicza ZF-MOAi (FFP)	394
Wyposażenie dodatkowe	396
Pielęgnacja i konserwacja	398
Obsługa klienta i gwarancja	400

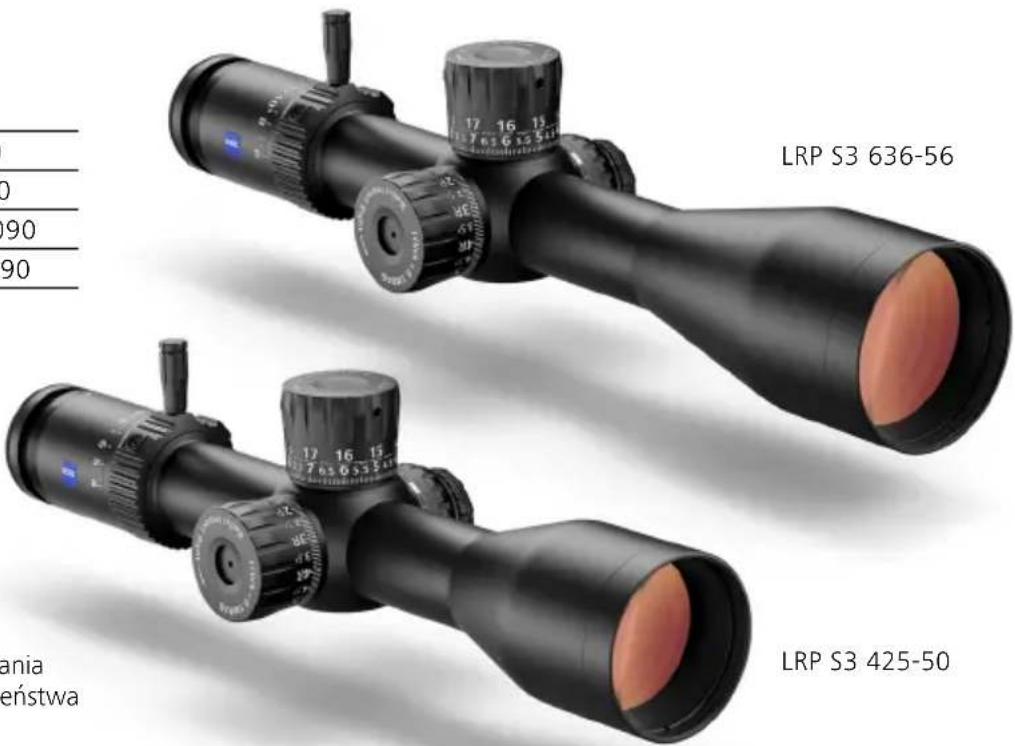

Zakres dostawy

LRP S3 Numer katalogowy

425-50 MRi 522675-9916-090

636-56 MRI 522695-9916-090

425-50 MOAi 522665-9917-090

636-56 MOAi 522685-9917-090

LRP S3 636-56 LRP S3 425-50 17 16 15 17 16 15 90 90 a. b. c. d. e. f. g. h. i. j. k. l. m. n. o. p. q. r. s. t. u. v. w. x. y. z. a b c d e f g h i j k l m n o p q r s t u v w x y z

Zakres dostawy

• Luneta celownicza
• Dźwignia powiększania
• Ostona ochronna
• Bateria litowa 3 V CR 2032
• Ściereczka do czyszczenia elementów optycznych
• Wskazówki dotyczące użytkowania
• Wskazówki dotyczące bezpieczeństwa
• Klucz Torx* (T8)
  * Torx jest zarejestrowanym znakiem towarowym firmy Acument Intellectual Properties, LLC.

Dane techniczne		636-56
Powiększenie 4x-25x6x-36x
Płaszczyzna obrazu siatki celowniczej Pierwsza płaszczyzna obrazu (FPP, First Focal Plane)
Efektywna średnica obiektywu 50 mm 56 mm
Średnica żrenic wyjściowych 7,1-2,0 m m 8,8-1,6 m m
Współczynnik ściemniania 11,7-35,4 17,7-44,9
Pole widzenia		9,5-1,6m/100m // 28,5-4,8ft/100yd	6,8-1,1m/100m // 20,4-3,3 ft/100yd
Obiektywny kąt widzenia		5,4°-0,9°	3,9°-0,6°
Zakres regulacji dioptrii		+3 / -3 dioptrie
Odległość od oka		8-9 cm / 3-3,5in
Zakres regulacji paralaksy		15-∞m / 16,4-∞ yd	10-∞m / 10,9-∞ yd
Zakres regulacji wysokości (E = Elevation) + bocznej (W = Windage)	MRAD	E: 46,54 + W: 17,45	E: 32,00 W: 11,63
	MOA	E: 160+ W: 60	E: 110 + W: 40
Przestawienie w przeliczeniu na kliknięcie	MRAD	0,1
	MOA	0,25
Średnica korpusu środkowego		34 mm
Średnica korpusu okularu		45 mm 45 mm
Średnica korpusu obiektywu		60 mm	65 mm
Gwint tuby obiektywu		M57x0,75 mm	M62x0,75 mm
Powłoka		LotuTec®, T*
Wypełnienie azotem		Tak
Wodoszczelność		400 mbar (4 m / 13 ft)
Temperatura działania		-25-+50°C / -13-+122°F
Długość (przy środkowym ustawieniu dioptrii)		340 mm / 13,4 in	384 mm / 15,1 in
Masa		1040g / 36,7 oz	1107 g / 39,1 oz
Siatka celownicza (oświetlona)		ZF-MRi (miliradiany) / ZF-MOAi (minuty kątowe)

Zastrzegamy sobie prawo do zmian powyższych danych oraz zakresu dostawy wynikających z rozwoju technologicznego.

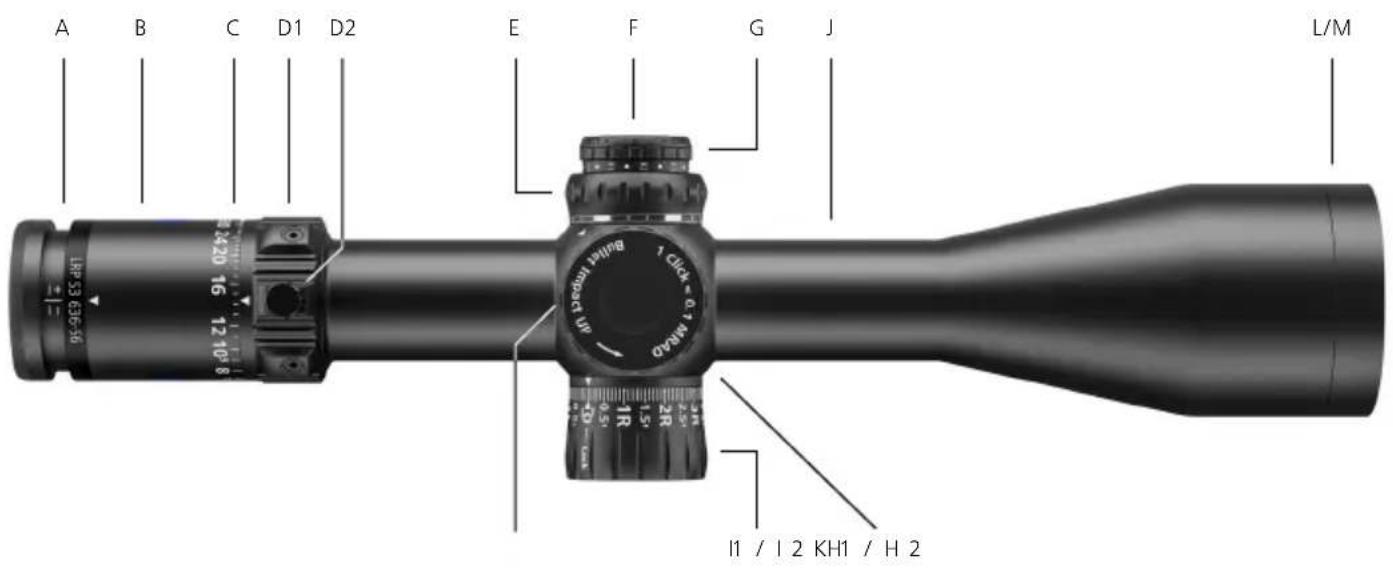

Nazwa elementu

A B C D1 D2 E F G J L/M 18P 53 63G-50 1420 16 1210 8 1.1 1.2 1.3 1.4 1.5 1.6 1.7 1.8 1.9 2.0 2.1 2.2 2.3 2.4 2.5 2.6 2.7 2.8 2.9 3.0 3.1 3.2 3.3 3.4 3.5 3.6 3.7 3.8 3.9 4.0 4.1 4.2 4.3 4.4 4.5 4.6 4.7 4.8 4.9 5.0 5.1 5.2 5.3 5.4 5.5 5.6 5.7 5.8 5.9 6.0 6.1 6.2 6.3 6.4 6.5 6.6 6.7 6.8 6.9 7.0 7.1 7.2 7.3 7.4 7.5 7.6 7.7 7.8 7.9 8.0 8.1 8.2 8.3 8.4 8.5 8.6 8.7 8.8 8.9 9.0 9.1 9.2 9.3 9.4 9.5 9.6 9.7 9.8 9.9 10.0

Cechy mogą się różnic w zależności od konfiguracji modelu.

A Ustawianie dioptrii
B Korpus okularu
C Skala zmiany powiększenia
D1 Zmiana powiększenia
D2 Dźwignia zmiany powiększenia
E Ustawianie paralaksy
F Schowek na baterie
G Oświetlenie siatki celowniczej WŁ/WYŁ oraz ustawianie
H1 Wieżyczka regulacji wysokości MRAD
H2 Wieżyczka regulacji wysokości MOA
I1 Wieżyczka regulacji bocznej MRAD z blokadą
12 Wieżyczka regulacji bocznej MOA z blokadą
J Korpus centralny
K Element centralny
L Obiektyw
M Gwint tuby obiektywu

Aktualne informacje dotyczące naszych produktów można znaleźć na stronie:

H1 – Wieżyczka regulacji wysokości MRAD

1R 0.5' ← Lock 0.5 1L 1.5 2L 2.5

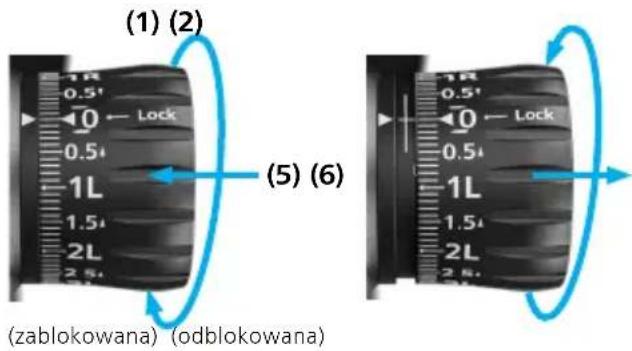

I1 – Wieżyczka regulacji bocznej MRAD

TCHN = 0.25 Impact UP 28 26 48 46 44 1 2 1 0 24 23 22 20 3 4 1 2

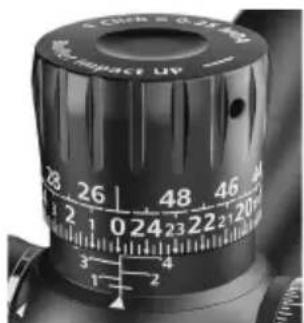

H2 – Wieżyczka regulacji wysokości MOA

12 – Wieżyczka regulacji bocznej MOA

OSTRZEŻENIE!

Pod żadnym pozorem nie wolno patrzeć przez lunetę celowniczą na słońce ani źródło światła laserowego! Może to spowodować poważne uszkodzenie oczu.

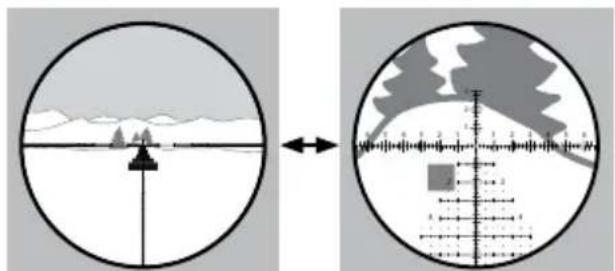

Zmiana stopnia powiększenia

Możliwa jest płynna regulacja powiększenia, od wartości najniższej do najwyższej (1a, 1b). W tym celu należy posłużyć się pokrętem zmiany powiększenia (1).

(1a) Niewielkie powiększenie
(1b) Duże powiększenie

(1) 25 20 76 12 10 (2) LRP S3 420 Model LRR S3 inert de-terescopy

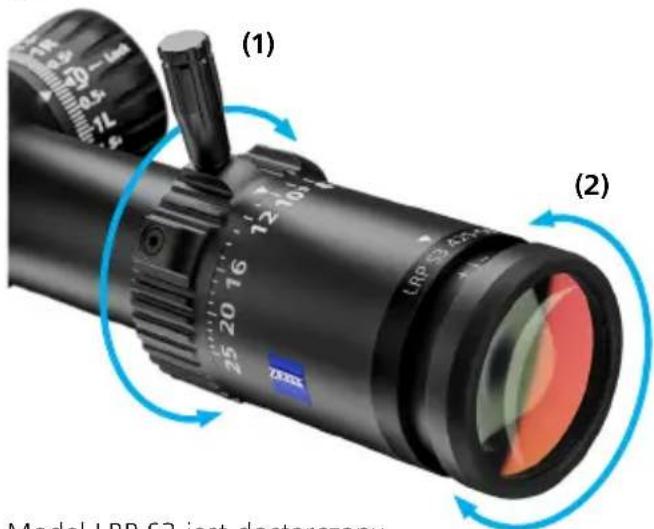

Model LRP S3 jest dostarczany z dźwignią zmiany powiększenia. Można ją wkręcać w jedno z trzech mocowań w pokrętle regulacji powiększenia zgodnie z preferencjami strzelca. Trzy punkty mocowania umożliwiają dopasowanie do aktualnych warunków korzystania.

Wyostrzanie siatki celowniczej / ustawianie dioptrii

Aby ustawić ostrość siatki celowniczej, należy obracać okular (2) aż do uzyskania ostrości siatki (2b).

Jeśli podczas strzelania użytkownik korzysta ze środków korekcji wzroku, ostrość należy wyregulować po założeniu okularów lub soczewek kontaktowych.

1. Najpierw należy ustawić lunetę celowniczą na największe powiększenie.
2. Wyrównywanie paralaksy ustawić na nieskończoność (∞).
3. Spojrzeć przez lunetę celowniczą na tło o neutralnym kolorze, np. białą lub szarą ścianę. Powodujący ewentualne zakłócenia obraz tła można ukryć, przykrywając obiektyw tkaniną

przepuszczającą światło. Spojrzeć przez okular, siatka celownicza powinna wyświetlać się wyraźnie i ostro. Należy pamiętać, że po około 2 sekundach oko zacznie wyrównywać ostrość. Jest to przyczyną zniekształcenia ustawienia ostrości. Dlatego przez okular należy zawsze patrzeć tylko przez chwilę, a następnie przez około 5 do 10 sekund poza nim. W razie potrzeby proces należy powtórzyć. Obraz siatki celowniczej

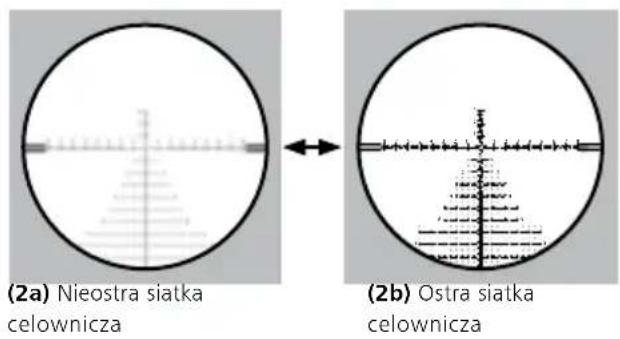

(2a) Nieostra siatka celownicza (2b) Ostra siatka celownicza

powinien być bardzo ostry, aby oko nie méczyło się podczas patrzenia.

1. Regulację należy przeprowadzić w następujący sposób: ze względu na sposób działania oka podczas ustawiania ostrości, najlepszy efekt zazwyczaj można uzyskać, przekręcając okular najpierw do momentu, gdy siatka celownicza będzie lekko nieostra (2a), a następnie przekręcając go w kierunku przeciwnym, aż siatka ulegnie wyostrzeniu (2b).

Po ustawieniu ostrości siatki należy zanotować położenie okularu do wykorzystania w przyszłości.

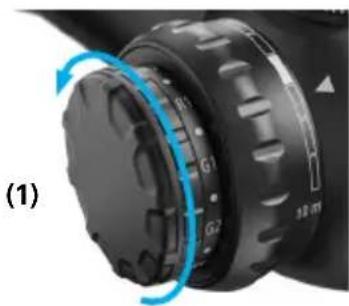

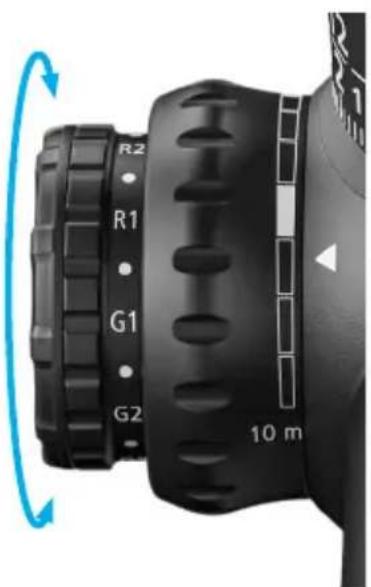

Oświetlenie siatki celowniczej

Oświetlenie siatki celowniczej zostaje włączone przez obrócenie regulatora w jedno z położení – „R” lub „G”. W zakresie regulacji „G” siatka celownicza świeci na zielono. W zakresie regulacji „R” siatka celownicza świeci na czerwono.

Natężenie oświetlenia można regulować. Na skali „1” odpowiada natężeniu najniższemu, a „5” – najwyższemu. W położeniu pośrednim pomiędzy oboma zakresami regulacji oświetlenie siatki celowniczej jest wyłączone.

Gdy poziom naładowania baterii jest niski, oświetlenie siatki celowniczej zaczyna migać. Jest to widoczne tylko przy wysokim natężeniu oświetlenia, najpierw przy zielonym, a następnie czerwonym oświetleniu siatki celowniczej.

Technologia oświetlenia

Jeżeli w pozycji do strzału w określonych warunkach daje się zauważyć niewielkie przesunięcie podświetlanego znaku, należy upewnić się, że oko celowania użytkownika znajduje się dokładnie na osi optycznej lunety celowniczej. Jest to niezbędne do precyzyjnego wycelowania w miejsce strzału.

Wymiana baterii

Wkładanie/wyjmowanie baterii

W celu wymiany baterii (typ CR 2032) odkręcić pokrywę w kierunku przeciwnym do ruchu wskazówek zegara (1). Włożyć baterię biegunem dodatnim (+) skierowanym na zewnątrz. Następnie ponownie nakręcić pokrywę (2). Należy zwrócić przy tym uwagę, czy uszczelka pierścieniowa jest prawidłowo osadzona i czy nie jest uszkodzona. Uszkodzona uszczelka pierścieniowa musi zostać wymieniona.

Wskazówka: w przypadku dłuższej przerwy w korzystaniu z lunety celowniczej należy wyjąć z niej baterię.

OSTRZEŻENIE!

Należy przestrzegać instrukcji bezpieczeństwa oraz obowiązujących przepisów wyszczególnionych w załączniku dotyczących obchodzenia się z bateriami i ich utylizacji. Można je znaleźć również pod adresem www.zeiss.com/cop/safety.

Ustawianie paralaksy

Paralaksa to rozpoznawalne przesunięcie siatki celowniczej w stosunku do celu, gdy oko porusza się w stosunku do żrenicy wyjściowej lunety celowniczej. Wynika to z faktu, że cel i siatka celownicza w lunecie wyświetlane są na różnych płaszczyznach obrazu.

Dzięki regulacji paralaksy jej błąd można wyeliminować poprzez regulację ostrości. Zjawisko paralaksy występuje wtedy, gdy w trakcie ruchów oka w płaszczyźnie poziomej i pionowej siatka celownicza przesuwa się nieznacznie względem celu. Paralaksa jest zatem przyczyną nieprawidłowego celowania.

Wyrównywanie paralaksy

Paralakse lunety celowniczej należy sprawdzić, opierając broń na stabilnej podpórze i patrząc przez lunetę na punkt celowania. Aby wyeliminować zjawisko paralaksy, należy obracać pokrętło regulacji wyrównywania paralaksy do momentu, aż siatka celownicza przestanie się poruszać względem punktu celowania, nawet przy niewielkim ruchu głową / zmianie oka.

Płaszczyzna obrazu za siatką celowniczą (paralaksa)

Obraz i siatka celownicza w jednej płaszczyźnie (brak paralaksy)

OSTRZEŻENIE!

Przed montażem lunety celowniczej ZEISS należy upewnić się, że broń nie jest naładowana, zamek otwarty, a komora nabojowa pusta.

Wadliwy lub nieprawidłowy montaż lunety celowniczej może być przyczyną powstania znacznych szkód materialnych, obrażeń, a także szkód osobowych prowadzących do śmierci.

Odrzut uwalnia dużą ilość energii i może stanowić zagrożenie dla strzelca! Dlatego należy upewnić się, że mocowanie zapewnia największą możliwą odległość od oka. Na powyższe należy zwrócić szczególną uwagę podczas strzelania w kierunku ku górze lub z pozycji leżącej. Te pozycje strzeleckie mogą znacznie zmniejszyć odległość od oka.

Jeżeli użytkownik nie posiada wiedzy na temat wykonania tych prac lub nie ma pewności ich prawidłowego wykonania, firma ZEISS zaleca powierzenie ich wykonania rusznikarzowi.

Montaż i ustawienia podstawowe

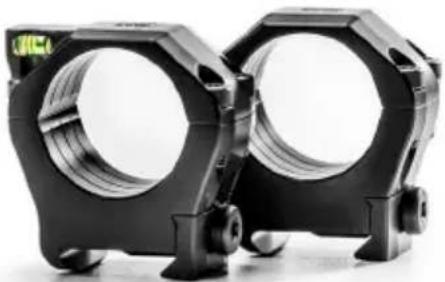

Wybór odpowiedniego pierścienia montażowego (34 mm)

Aby upewnić się, że broń i luneta celownicza doskonale współpracują, firma ZEISS zaleca następujące rozwiązanie:

■ Stosowanie wysokiej jakości pierścieni i podstaw, dokładnie dopasowanych do broni oraz lunety celowniczej, np. ZEISS Precision Rings.

Montaż podstawy na systemie

Przymocować podstawy do systemu, stosując się do zaleceń producenta dotyczących momentu dokręcania śrub montażowych. Upewnić się, czy śruby mocujące oraz otwory gwintowane są czyste i niezatłuszczone.

Montaż pierścieni na podstawach

Upewnić się, czy powierzchnie przylegania pierścieni i korpusu są czyste i niezatłuszczone. Przestrzenie pomiędzy korpusem a wewnętrznymi powierzchniami pierścieni muszą być całkowicie wolne od materiałów dodatkowych. Upewnić się, że wysokość pierścieni zapewnia wystarczającą odległość między obiektywem a lufą. W przypadku korzystania z osłony obiektywu lub osłony ochronnej należy przewidzieć dla nich dodatkowy odstęp. Przymocować pierścienie do podstaw zgodnie z wytycznymi producenta. Zwrócić uwagę na to, aby pierścienie nie przylegały do przejść z korpusu centralnego do korpusów obiektywu i okularu. Należy również upewnić się, że pierścienie nie przylegają do elementu centralnego lunety celowniczej.

Montaż lunety celowniczej

1. W celu pierwszego dopasowania do broni lunetę celowniczą należy ustawić na największe powiększenie. Wsunąć lunetę celowniczą jak najdalej do przodu w pierścienie. Lekko dokręcić złączki pierścieniowe, aby delikatnie przytrzymać lunetę celowniczą na miejscu. Luneta nie może się ślizgać, ale musi dać się ją przesuwać do przodu i do tyłu oraz obracać.

2. Ułożyć broń w swojej zwykłej pozycji do strzału. Wysunąć głowę przy rękojeści odległość przy zwykle przyjmowanej pozycji do strzału. Następnie powoli przesuwać lunetę celowniczą ku tyłowi, aż do uzyskania obrazu całego pola widzenia. ZEISS zaleca montaż lunety celowniczej w tej pozycji, aby zapewnić jej maksymalną odległość od oka.

Odległość od oka: 8 - 9 cm / 3" - 3,5"

Wskazówka: jeśli użytkownik nosi grubą odzież, konieczne może być dostosowanie montażu lunety celowniczej, aby zapewnić maksymalną odległość od oka.

Wyrównywanie siatki celowniczej

Aby możliwe było oddanie precyzyjnego strzału, siatka celownicza i broń muszą być ustawione pod kątem lub prostopadle do siebie. Zmniejsza to błędy ustawień, których skutki przybierają na sile wraz z odległością od celu.

Siatki celownicze w lunetach celowniczych ZEISS są ustawione prostopadle do płaskiego spodu elementu centralnego. W celu pionowego wyrównania siatki celowniczej należy wykonać następujące czynności:

1. Podczas całego procesu należy mieć pewność, że broń jest rozładowana i spoczywa bezpiecznie poziomo na podpórze lub worku z piaskiem.

2. Należy patrzeć przez lunetę celowniczą na pion lub tarczę strzelecką z pionowym oznakowaniem w odległości około 100 metrów / jardów.

3. Obracać lunetę celowniczą w pierścieniach, aż pionowa linia siatki celowniczej znajdzie się w jednej linii z pionem lub pionowym oznakowaniem na tarczy strzeleckiej.

Po prawidłowej regulacji wszystkich elementów należy równomiernie dokręcić złączki pierścieniowe, aby zamocować lunetę celowniczą w pierścieniach.

Podczas dokręcania złączek pierścieniowych należy uwzględnić wytyczne dotyczące momentu obrotowego. Teraz luneta celownicza ZEISS powinna być gotowa do strzału – prawidłowo wyregulowana i zamontowana.

Przystrzeliwanie lunety celowniczej

Metody przystrzeliwania i regulacji zapewniające optymalne funkcjonowanie lunety wyposażonej w „Ballistic Stop” przedstawiono w filmie

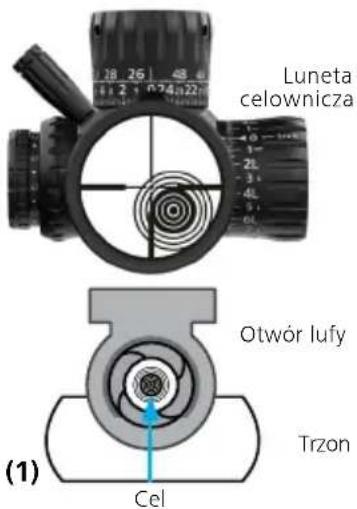

Luneta celownicza Otwór lufy Trzon Cel (1)

opublikowanym kanale YouTube ZEISS Hunting lub na stronie www.zeiss.com/lrp-s3.

1. Należy upewnić się, że broń jest rozładowana, a w komorze nabojowej nie ma naboi. Zamocować broń w podpórze i wyjąć zamek.
2. Spojrzeć przez lufę od strony zamka (1) i wycelować broń w punkt celowania. Musi on być widoczny na środku otworu lufy (2). Upewnić się, że broń przestała się poruszać. Wyregulować siatkę celowniczą za pomocą wieżyczek regulacji wysokości i regulacji bocznej do chwili, gdy znajdzie się ona w jednej linii

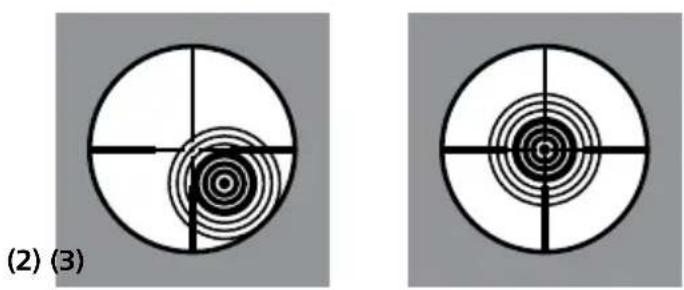

Wycentrować siatkę celowniczą na punkcie celowania, posługując się regulacją wysokości i boczną. Punkt celowania musi zawsze pozostawać wyśrodkowany na otworze lufy.

Luneta celownicza Otwór lufy Trzon Cel (1)

z punktem celowania (3) (regulacja boczna musi być odblokowana, patrz str. 386). Należy zwrócić uwagę na to, aby cel ciągle pozostawał widoczny na środku lufy.

1. Po ustawieniu siatki celowniczej w osi lufy można rozpocząć przystrzeliwanie na 25, 50 lub 100 metrów / jardów. Firma ZEISS zaleca oddanie 2–3 strzałów w celu potwierdzenia pozycji trafienia na tarczy strzeleckiej. Jeżeli strzały trafiły w tarczę, należy zrealizować następny krok.
2. Wycelować w punkt trafienia ustalony w kroku 3. Upewnić się, że broń się nie porusza, a następnie wyśrodkować siatkę celowniczą w centrum serii trafień z kroku 3, korzystając z regulacji wysokości i bocznej.
3. Potwierdzić pozycję trafienia kolejną serią 3 strzałów. Punkt środkowy grupy trafień powinien zgodzać się teraz z punktem trafienia. Po przystrzeleniu firma ZEISS zaleca ostateczne potwierdzenie poprzez oddanie jeszcze 2 do

3 strzałów do celu z odpowiedniej odległości przystrzeliwania. Należy również zapoznać się z informacjami zawartymi w zamieszczonej poniżej „Wskazówce”.

1. a) Regulację wysokości ustawić na wartość „zero”, ustawić „Ballistic Stop” (patrz str. 382).
   b) Regulację boczną ustawić na „zero” i zablokować ją (patrz str. 388).

Wskazówka: na położenie punktu trafienia ma wpływ wiele czynników, w tym rodzaj amunicji, temperatura powietrza, temperatura lufy oraz wiatr. Dlatego podczas przystrzeliwania należy zwrócić uwagę na niezmienność warunków otoczenia i parametrów technicznych.

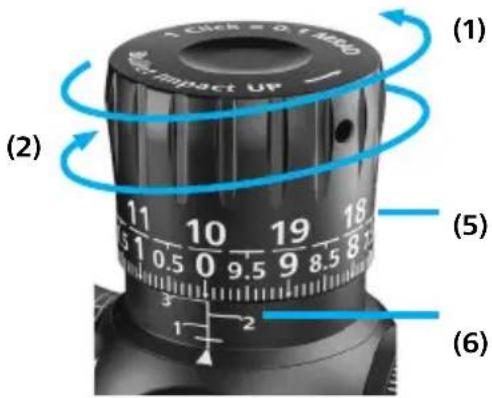

Wieżyczka regulacji wysokości

W wieżyczce regulacji wysokości znajduje się mechanizm, który przesuwa siatkę celowniczą w pionie w całym zakresie regulacji.

Aby przesunąć punkt trafienia w góre (1), pokrętło

(4) 11 10 19 13 1 0.5 0 9.5 9 8.5 Wieżyczka regulacji wysokości MRAD

28 26 48 46 4 3 2 1 0 24 23 22 21 Wieżyczka regulacji wysokości MOA

regulacji wysokości należy przekręcić w kierunku przeciwnym do ruchu wskazówek zegara; aby przesunąć punkt trafienia w dół (2), pokrętło regulacji wysokości należy przekręcić w kierunku zgodnym z ruchem wskazówek zegara.

W zależności od konfiguracji lunety celowniczej wartości ustawień na wieżyczce regulacji podawane są w miliradianach (MRAD) (3) lub minutach kątowych (MOA, Minute Of Angle) (4).

Dwuwierszowa skala pozwala na szybką wizualizację krótkich i długich dystansów strzału (5). Stopień obrotu wieżyczki regulacyjnej jest

wskazywany cyframi od 1 do 4 (6). Oznaczenie zerowe w formie poziomej linii znajduje się nad trójkątem.

Modele ZEISS LRP S3 są dostarczane

z następującymi ustawieniami fabrycznymi:

- Regulacja wysokości ustawiona jest w połowie całkowitego zakresu regulacji siatki celowniczej.

- „Ballistic Stop" ustawiono na maksymalny zakres regulacji wysokości.

Regulacja kliknięciem odpowiada następującym krokom:

■ Wieżyczki regulacyjne MRAD = 0,1 MRAD na kliknięcie
■ Wieżyczki regulacyjne MOA = 0,25 MOA na kliknięcie

Jeden pełny obrót odpowiada zatem następującemu zakresowi regulacji:

■ Wieżyczki regulacyjne MRAD = 10 MRAD na obrót
■ Wieżyczki regulacyjne MOA = 25 MOA na obrót

Łączny zakres regulacji wynosi:

■ Wieżyczki regulacyjne MRAD= łączny zakres regulacji wysokości 425-50: 46,5 MRAD 636-56: 32,0 MRAD

■ Wieżyczki regulacyjne MOA = łączny zakres regulacji wysokości 425-50: 160 MOA 636-56: 110 MOA

Regulacja „Ballistic Stop” regulacji wysokości

Wskazówka A: za pomocą „Ballistic Stop” wieżyczkę regulacji wysokości można wyregulować w ustawieniu na „0”.

Wskazówka B: dostęp do „Ballistic Stop” jest możliwy po zdjęciu nasadki wieżyczki regulacji wysokości. W tym celu należy wykręcić trzy śruby Torx T8.

Wskazówka C: należy odkręcić trzy kolejne śruby Torx T8 regulacji „Ballistic Stop”. Teraz można ustawić „Ballistic Stop”.

Uwaga: przed regulacją lunety celowniczej zawsze należy upewnić się, że broń nie jest naładowana.

Krok 1: Założeniem przeprowadzenia poniższych kroków jest, że luneta celownicza została przystrzelona do pożądanej odległości przystrzeliwania, a wieżyczki regulacyjne zostały odpowiednio ustawione. Zaleca się takie zamocowanie broni i lunety celowniczej, aby można było zapobiec niepotrzebnym ruchom, a obie ręce były wolne.

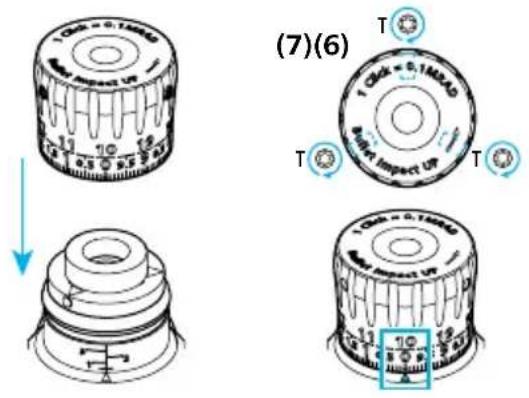

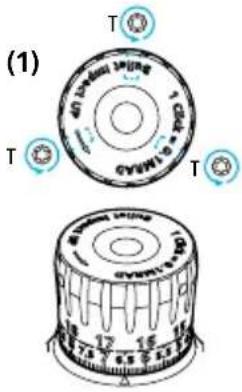

Krok 2:

a) Za pomocą klucza Torx T8 poluzować trzy śruby o jeden obrót w kierunku przeciwnym do ruchu wskazówek zegara (1).

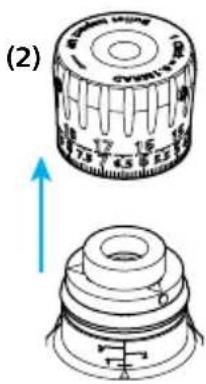

b) Zdjąć nasadkę wieżyczki regulacji wysokości (2).

c) Podczas podnoszenia nasadki może dać się wyczuć lekki opór.
d) Odłożyć nasadkę na czystą powierzchnię. Upewnić się, że do nasadki nie mogą się dostać zanieczyszczenia ani ciała obce.
e) „Ballistic Stop” jest teraz dostępny. Ballistic Stop należy zawsze utrzymywać w czystości.

(1) T 40 mmol/mg CYWM1 5-70Hz T T CYWM2 5-70Hz 12 16 18 7.5 7.5 7.5 7.5

(2)

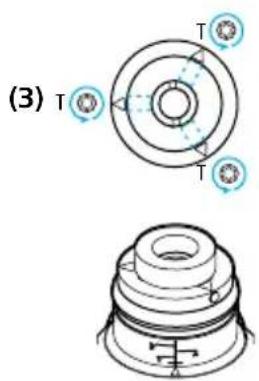

Krok 3: Poluzować trzy śruby Torx T8 zaznaczone trójkątami na podkładce „Ballistic Stop” o jeden obrót w kierunku przeciwnym do ruchu wskazówek zegara (3). Wcisnąć podkładkę „Ballistic Stop” do oporu w dół.

(3) T T

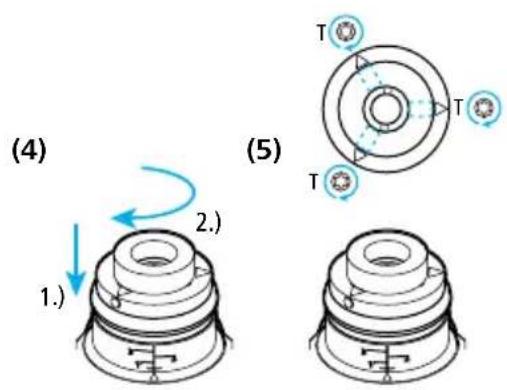

Obrócić podkładkę „Ballistic Stop” do oporu w kierunku zgodnym z ruchem wskazówek zegara (4). Upewnić się, że dwa trzpienie (4) stykają się – nie wolno kontynuować regulacji wieżyczki w dół. Następnie dokręcić trzy śruby Torx T8 zaznaczone trójkątami (5) na podkładce „Ballistic Stop”. Moment dokręcania śrub wynosi 1 Nm lub 8,85 in-lbs.

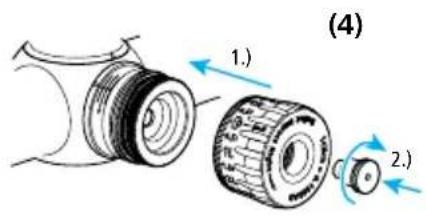

(4) 1.) 2.) (5) T T T

Wskazówka: uważać, aby nie przekręcić śrub. Za mała wartość momentu dokręcania może być przyczyną ślizgania się nasadki podczas ustawiania wieżyczki regulacji.

Krok 4: Należy upewnić się, że cały podzespół jest czysty i wolny od ciał obcych oraz ponownie założyć nasadkę. W tym celu należy założyć nasadkę centralnie na wieżyczkę regulacji i lekko docisnąć ją ku dołowi (6). Lekko dociskając nasadkę, ustawić wygrawerowane „0” lub oznaczenie zerowe na wygrawerowanej pionowej linii środkowej u podstawy wieżyczki regulacji. Dokręcić trzy śruby Torx T8 w kierunku zgodnym z ruchem wskazówek zegara (7). Moment dokręcania śrub wynosi 1 Nm lub 8,85 in-lbs.

Krok 5: Skontrolować ustawienie „Ballistic Stop”. W tym celu należy spróbować obrócić wieżyczkę regulacji wysokości poza właśnie ustawiony „Ballistic Stop”. Obrócenie wieżyczki regulacji wysokości poza wprowadzone właśnie ustawienie „Ballistic Stop” nie powinno być możliwe. Wieżyczka regulacji wysokości powinna wyraźnie opierać się o „Ballistic Stop”, nie mogą być wyczuwalne dalsze kliknięcia zapadki ani możliwość dalszej regulacji.

Krok 6: Po prawidłowym ustawieniu „Ballistic Stop” należy sprawdzić położenie punktu trafienia broni oddając serię 2-3 strzałów kontrolnych do celu na odpowiednią odległość przystrzeliwania.

(7)(6) T T T T T 100 = 0.1M240 100 = 0.1M240 100 = 0.1M240 100 = 0.1M240 100 = 0.1M240 100 = 0.1M240 100 = 0.1M240 100 = 0.1M240 100 = 0.5 M240 100 = 0.5 M240 100 = 0.5 M240 100 = 0.5 M240 100 = 0.5 M240 100 = 0.5 M240 100 = 0.5 M240 100 = 0.5 M240 100 = -1 100 = -1 100 = -1 100 = -1 100 = -1 100 = -1 100 = -1 100 = -1 100 = -1 100 = -1 100 = -1 100 = -1 100 = -1 100 = -1 100 = -1 (7)

Wieżyczka regulacji bocznej z blokadą (ELWT)

W wieżyczce regulacji bocznej znajduje się mechanizm, który przesuwa siatkę celowniczą w poziomie w całym zakresie regulacji. W celu przeprowadzenia regulacji wieżyczka regulacji musi zostać ODBLOKOWANA. Aby przesunąć punkt trafienia w prawo (1), wieżyczkę regulacji należy przekręcić w kierunku przeciwnym

(1) (2) 1R 0.5' 0 ← Lock 0.5 1L 1.5 2L 2.5 (5) (6) (zablokowana) (odblokowana)

(3) (4) Wieżyczka regulacji bocznej MRAD

-4R 3' -2R 1- 0←Lock 1- -2L 3↓ (7) (8)

Wieżyczka regulacji bocznej MOA

do ruchu wskazówek zegara; aby przesunąć punkt trafienia w lewo (2), wieżyczkę regulacji należy przekręcić w kierunku zgodnym z ruchem wskazówek zegara.

W zależności od konfiguracji lunety celowniczej wartości ustawień na wieżyczce regulacji podawane są w miliradianach (MRAD) (3) lub minutach kątowych (MOA, Minute Of Angle) (4).

Funkcja blokady zabezpiecza wieżyczkę regulacji przed przypadkową zmianą jej ustawienia, w tym celu należy wcisnąć osłone (5). Aby zmienić

ustawienie wieżyczki regulacji, należy odblokować ją poprzez wyciągnięcie (6).

Strzałki naniesione obok oznaczeń „R” (7) i „L” (8) wskazują kierunek, w którym należy obrócić wieżyczkę regulacji, aby przesunąć punkt trafienia w prawo lub w lewo.

Modele ZEISS LRP S3 są dostarczane

z następującymi ustawieniami fabrycznymi:

- Regulacja boczna ustawiona jest w połowie całkowitego zakresu regulacji siatki celowniczej.

- Nasadka została zablokowana.

Regulacja kliknięciem odpowiada następującym krokom:

■ Wieżyczki regulacyjne MRAD = 0,1 MRAD na kliknięcie
■ Wieżyczki regulacyjne MOA = 0,25 MOA na kliknięcie

Jeden pełny obrót odpowiada zatem następującemu zakresowi regulacji:

■ Wieżyczki regulacyjne MRAD = 10 MRAD na obrót
■ Wieżyczki regulacyjne MOA = 25 MOA na obrót

Łączny zakres regulacji wynosi *:

■ Wieżyczki regulacyjne MRAD = łączny zakres regulacji bocznej 425-50: 17,45 MRAD 636-56: 11,63 MRAD

■ Wieżyczki regulacyjne MOA = łączny zakres regulacji bocznej 425-50: 60 MOA 636-56: 40 MOA

Zerowanie wieżyczki regulacji bocznej (ELWT)

Wskazówka A: wieżyczka regulacji bocznej jest wyposażona w blokadę oraz ogranicznik zakresu regulacji. Nasadkę można zdjąć.

Wskazówka B: śrubę Torx T8 można całkowicie wykręcić z nasadki.

Wskazówka C: w razie konieczności ogranicznik zakresu regulacji może zostać zdemontowany przez strzelca.

Uwaga: przed regulacją lunety celowniczej zawsze należy upewnić się, że broń nie jest naładowana.

Krok 1: Założeniem przeprowadzenia poniższych kroków jest, że luneta celownicza została przystrzelona do pożądanej odległości przystrzeliwania, a wieżyczki regulacyjne zostały odpowiednio ustawione. Zaleca się takie zamocowanie broni i lunety celowniczej, aby można było zapobiec niepotrzebnym ruchom, a obie ręce były wolne.

Krok 2: Bardzo prawdopodobne jest, że w celu wprowadzenia ustawień użytkownika lunety celowniczej konieczne będzie wprowadzenie zmian ustawień fabrycznych wieżyczki regulacji. W takim przypadku po przystrzeleniu konieczna będzie korekta położenia zerowego lunety celowniczej. Jest to zjawisko typowe i dotyczy wszystkich lunet.

Proces regulacji jest nieskomplikowany, ale wymaga staranności.

Jeśli podczas przystrzeliwania osiągnięty zostanie ogranicznik regulacji bocznej, zakres regulacji można zwiększyć po zdjęciu nasadki wieżyczki regulacji bocznej.

Krok 3: Upewnić się, że wieżyczka regulacji bocznej została zablokowana (wciśnięta) (1), i zdjąć nasadkę. Poluzować śrubę Torx T8 znajdującą się na górnej powierzchni wieżyczki regulacji bocznej w kierunku przeciwnym do ruchu wskazówek zegara (2) 1.).

Krok 4: Zdjąć nasadkę z wieżyczki regulacji bocznej (2) 2.). Odłożyć nasadkę na czystą powierzchnię. Upewnić się, że wnętrze nasadki i odsłonięte części mechaniczne oraz o-ring wieżyczki regulacji bocznej nie są zanieczyszczone.

Krok 5: Po zdjęciu podkładki wieżyczki regulacji należy obrócić ją tak, aby wewnętrzny trzpień ograniczający znalazł się 180° naprzeciwko trzpienia ograniczającego w podstawie wieżyczki regulacji bocznej (3).

(1)

Krok 6: Ustawić nasadkę wieżyczki regulacji bocznej w pozycji „0” i wcisnąć ją do pozycji zablokowanej. Dokręcić śrubę Torx T8. Moment dokręcania śruby wynosi 0,5 Nm lub 4,43 in-lbs (4).

Krok 7: Obracać wieżyczkę regulacji bocznej do momentu osiągnięcia położenia zerowego. (Jeżeli wieżyczka regulacji bocznej ponownie osiągnie ogranicznik, należy powtórzyć powyższe kroki aż do osiągnięcia punktu zerowego).

Krok 8: Czynności końcowe: po osiągnięciu punktu zerowego znak „0” na nasadce wieżyczki regulacji bocznej należy ustawić na oznaczeniu zerowym (5). i. Położenie zerowe ustawiane jest w następujący sposób: upewnić się, że wieżyczka regulacji bocznej znajduje się w pozycji zablokowanej (LOCK). ii. Poluzować śrubę Torx T8 znajdującą się na górnej powierzchni nasadki wieżyczki regulacji bocznej w kierunku przeciwnym do ruchu wskazówek zegara.

Zdjąć nasadkę z wieżyczki regulacji bocznej (2).

(4) 1.) 2.)

(5)

■ Ustawić poziomy trzpień ograniczający wieżyczki regulacji bocznej 180° naprzeciwko pionowego trzpienia ograniczającego podstawy wieżyczki regulacji. Ponownie założyć podkładkę wieżyczki regulacji i sprawdzić poprawność jej osadzenia (3).
■ Nasadkę z oznaczeniem 0 ustawić naprzeciwko trójkąta na korpusie i zamocować ją śrubą Torx T8 (4). Moment dokręcania śruby wynosi 0,5 Nm lub 4,43 in-lbs.

Wskazówka: użytkownik może zdemontować ogranicznik zakresu regulacji bocznej. W tym celu należy zdjąć nasadkę i podkładkę wieżyczki regulacji i ostrożnie wykręcić pionowy trzpień (znajdujący się w podstawie wieżyczki regulacji) w kierunku przeciwnym do ruchu wskazówek zegara (6).

Krok 9: Ponownie skontrolować poprawność położenia zerowego wieżyczki regulacji bocznej. Potwierdzić prawidłowe ustawienie lunety celowniczej i broni, oddając 2–3 strzały kontrolne do tarczy na odpowiednią odległość przystrzeliwania.

Siatka celownicza ZF-MRi (FFP)

(FFP) 8 7 6 5 4 3 2 1 1 2 3 4 5 6 7 8 3 2 1 2 4 6 8

ZF-MRi = ZEISS First Focal Plane – Milliradian, illuminated siatka celownicza ZEISS na pierwszej płaszczyźnie obrazu – miliradiany, podświetlona

ZEISS LRP S3 425-50 636-56
Jednostka miary MRAD
Grubość linii A 0,03
Odległość B 0,1
Odległość C 0,2
Odległość D 0,4
Odległość E 0,6
Odległość F 0,2
Odległość G 0,2
Odległość H 0,6
Wielkość punktu I	0,04
Odległość J	0,2
Odległość K	0,5
Odległość L	1,0
Wielkość standardowa cyfr M	0,3
Odległość N	0,5
Odległość O	0,2
Odległość P	0,2
Odległość Q	0,9
Odległość R	1,2
Odległość S	1,8

z w powiekszeniu do wizualizacii

Obraz w powiększeniu do wizualizacji

Siatka celownicza ZF-MOAi (FFP)

ZF-MOAi = ZEISS First Focal Plane – Minute of Angle, illuminated siatka celownicza ZEISS na pierwszej płaszczyźnie obrazu – minuty kątowe, podświetlona,

ZEISS LRP S3 425-50 636-56
Jednostka miary MOA
Grubość linii A	0,1
Odległość B	0,5
Odległość C	0,25
Odległość D	1,0
Odległość E	2,0
Odległość F	1,0
Odległość G	0,5
Odległość H	0,5
Wielkość standardowa cyfr I	0,75
Wielkość cyfr J 10, 20, 30	1,0
Wielkość punktu K	0,125
Odległość punktów L 2,0
Odległość M 1,5
Odległość do krzyża centralnego N	0,5
Odległość O 1,0
Odległość P 32
Odległość Q 2,0
Odległość R 3,0
Odległość S	4,0

A (90°Angle) R S Q 30 20 16 14 12 10 8 G H I J K L M N C P A B 2 4 6 8 10 12 14 16 20 30

Obraz w powiększeniu do wizualizacji

Wyposażenie dodatkowe

Pierścienie ZEISS Precision Rings z wbudowaną poziomnicą zapobiegającą przechyłom

Ultralekkie pierścienie firmy ZEISS spełniają wymagania norm MIL-STD 1913 i STANAG. Są one produkowane zgodnie z najsurowszymi wymaganiami, z najlepszych materiałów i z bardzo wąskimi tolerancjami, aby zapewnić najwyższe bezpieczeństwo użytkownika oraz najdłuższą żywotność produktu. Przeznaczone są do systemów strzelań długodystansowych i nadają się zarówno dla strzelców prawo-, jak i leworęcznych, umożliwiają także dostosowanie do oka prowadzącego. Poziomnica jest widoczna z pozycji strzeleckiej, jednocześnie nie przeszkadza. Smukłe i ultralekkie pierścienie montażowe starannie zaprojektowane do największych obciążen w zastosowaniach myśliwskich i sportowych.

Wartości wysokości pierścieni są mierzone pomiędzy górną częścią szyny montażowej a linią środkową otworu pierścienia.

Luneta celownicza ZEISS LRP S3 wymaga średnicy pierścienia równej 34 mm.

Zintegrowana dolna opora dolna zapewnia najwyższą precyzję i stabilność strzału także w przypadku broni dużego kalibru.

Sztywny pokrowiec

W zakresie dostawy, z bitami Torx ^® T15 i T25.

Poziomnica

Zintegrowana poziomnica w górnej połowie pierścienia zapobiega przechyłom.

Superlekka

Waga ok. 125 g / 4,4 oz ze śrubami (30 mm, niewielka wysokość montażowa).

Wysokowytrzymały materiał

Aluminium 7075-T6, anodowanie twarde, 30 mikronów – matowa czerń.

Duża powierzchnia mocowania

Duża powierzchnia mocowania do bezpiecznego montażu ciężkich lunet celowniczych nawet z bronią o wysokiej wartości sił odrzutu.

Osłona przeciwsłoneczna 3"

Anodowane osłony przeciwsłoneczne w kolorze matowej czerni. To akcesorium ZEISS podczas obserwacji i strzelania chroni przed wpływem rozproszonego światła.

Osłone przeciwsłoneczną wystarczy przykręcić do obiektywu.

Nr katalogowy
000000-2525-172
50 mm dla LRP S3 425-50

Nr katalogowy
000000-2525-173
56 mm dla LRP S3 636-56

Pielęgnacja i konserwacja

Należy upewnić się, że luneta celownicza ZEISS nie jest poddawana długotrwałemu działaniu wysokich temperatur, np. panujących we wnętrzu pojazdu w słoneczne dni.

Luneta celownicza ZEISS została zaprojektowana i wykonana tak, aby jej użytkownicy mogli się nią cieszyć przez wiele lat. Konsekwentne stosowanie odpowiedniej osłony obiektywu jest najlepszym sposobem ochrony cennego urządzenia optycznego, gdy nie jest ono używane. W celu ochrony lunety celowniczej firma ZEISS zdecydowanie zaleca, aby zawsze utrzymywać produkt w czystości i z dala od wywierających negatywny wpływ zanieczyszczeń, takich jak piasek, ziemia, słona woda lub inne substancje.

Czyszczenie zewnętrzne lunety celowniczej ZEISS

Silnie zabrudzoną lunetę celowniczą można opłukać pod letnią bieżącą wodą, a następnie wytrzeć miękką, czystą szmatką. Do czyszczenia lunety celowniczej lub jej soczewek nie wolno używać silnych rozpuszczalników. Użycie rozpuszczalników skutkuje utratą gwarancji.

Powłoka ZEISS LotuTec®

Luneta celownicza jest pokryta powłoką ZEISS LotuTec ^® . Ta skuteczna powłoka ochronna powierzchni soczewek tworzy na niej wyjątkowo gładką warstwę i dzięki silnemu efektowi sperlania wyraźnie ogranicza ich brudzenie się. Wszelkiego rodzaju zanieczyszczenia przywierają w mniejszym stopniu i można je szybko i łatwo usunąć bez pozostawiania smug. Powłoka LotuTec ^® jest wytrzymała i odporna na ścieranie.

ZEISS 30 DISPLAY CLEANING WIRES Geoline & White ZEISS ZEISS

Czyszczenie soczewek

Firma ZEISS zaleca konserwację optyki lunety celowniczej za pomocą oryginalnych środków do czyszczenia optyki produkcji ZEISS.

Przechowywanie przez dłuższy czas

Jeśli luneta celownicza nie będzie używana przez dłuższy czas, firma ZEISS zaleca wyjęcie z niej baterii. Lunetę celowniczą należy przechowywać w miejscu chłodnym, suchym, czystym i wolnym od zanieczyszczeń miejscu.

Obsługa klienta i gwarancja

W razie pytań dotyczących serwisu lub konieczności pobrania warunków gwarancji, zapraszamy na naszą stronę internetową www.zeiss.com/cop/warranty

W przypadku pytań związanych z serwisem lub otrzymaniem bezpłatnej kopii warunków gwarancji obowiązujących w danym regionie prosimy o kontakt z:

ZEISS Customer Service

Carl Zeiss Sports Optics GmbH

Gloelstr. 3–5, 35576 Wetzlar, Niemcy

Telefon [phone]

E-mail [e-mail]

ZEISS Customer Service USA

Carl Zeiss SBE, LLC

Consumer Products
