INSTRUKCJA OBSŁUGI Conquest V6 2-12x50 ZEISS

Informacje dotyczące użytkowania

Produkty marki ZEISS cechują się świetnymi właściwościami optycznymi, precyzyjnym wykończeniem i długą żywotnością.

Przestrzegaj poniższych informacji dotyczących użytkowania – dzięki nim optymalnie wykorzystasz – funkcje swojej lunety celowniczej, która stanie się Twoim niezawodnym towarzyszem na dlugie lata.

Informacje dla Państwa bezpieczeństwa

Usuwanie baterii

Nie wrzucać baterii do odpadów z gospodarstwa domowego!

Przy usuwaniu baterii należy korzystać z systemu utylizacji działającego ewentualnie w Państwa kraju.

Proszę usuwać tylko rozładowane baterie.

Baterie są z reguły rozładowane, gdy urządzenie, które jest nimi zasilane, jest

■ wyłączone i sygnalizuje „Bateria pusta”.

■ po dłuższym użytkowaniu baterii urządzenie nie funkcjonuje prawicłowo.

Wpływ czynników środowiskowych

- Nigdy nie patrz przez lunetę celowniczą na słońce albo źródła promieniowania laserowego! Może to spowodować poważne uszkodzenie oczu.

- Nie narażaj urządzenia bez założonych pokrywek przez dłuższy czas na działanie słońca. Objektyw i okular mogą w tym wypadku działać jak soczewka i zniszczyć elementy wewnątrz Urządzenia.

■ Proszę unikać dotykania powierzchni metalowej po działaniu promieni słonecznych lub zimna.

Niebezpieczeństwo połknięcia

Baterie i części zewnętrzne, które można zojąć z lunety, należy chronić przed dziećmi (niebezpieczeństwo połknięcia).

Funkcjonowanie urządzenia

• Przed rozpoczęciem prac przy urządzeniu zamontowanym na broni należy zawsze sprawdzić i zapewnić, że broń palna jest rozładowana.
  ■ W celu uniknięcia obrażeń należy zawsze zapewnić wystarczacjący odstęp zamontowanej lunety od oczu.
  ■ Proszę upewnić się przed używaniem, że Twoja luneta celownicza funkcjonuje prawidłowo.
  ■ Spojrzeniem przez lunetę sprawdzić, czy optyka daje jasny, niezakłócony obraz.
• Nieostrożne obchodzenie się z lunetą może spowodować zmianę ustawień urządzenia.
  ■ Proszę sprawdzić prawidłowe ustawienie siatki celowniczej przez strzelanie kontrolne.

Zakres dostawy

ZEISS Conquest® V6 lunety celownicze z podświetlonymi siatkami celowniczymi

	Produkt	Numer zamówienia	Zakres dostawy
Conquest V6 1	1-6x24 M 52 22	04	Luneta celowniczaPokrywka ochronnaPokrywka pokretłaPokrywka schowka bateriiBat. lit. 3V CR 2032Ściereczka do czyszczeniaprzyrządów optycznychInstrukcja krótka
Conquest V6 1	1-6x24 52 22 05
Conquest V6 2	12x50 M 52 22 24
Conquest V6 2	12x50 52	22 25
Conquest V6	2.5-15x56 M 52	22 34
Conquest V6	2.5-15x56	52 22 35

DANE TECHNICZNE		1.1-6x24		2-12x50		2.5-15x56
Powiększenie		1.1	6.5	2	12	2.5	15
Średnica obiektywu	mm	10.5	24	19.4	50	24.3	56
Żrenica wyjściowa	mm	9.5	3.7	9.7	4.2	9.7	3.7
Liczba zmierzchowa		3.1	12.5	5.7	24.5	7.1	29
Pole widzenia	m/100m	38.1	6.6	20.5	3.4	16.4	2.7
Kąt widzenia obiektywu	°	21.6	3.8	11.7	2	9.4	1.6
Zakres regulacji dioptrii	dpt	-3/+2		-3/+2		-3/+2
Odstęp oka	mm	90		90		90
Bez paralaksy	m	100		100		100
Zakresu ustawienia	cm/100m	300		250		200
Regulacja na jedno kliknięcie	cm	1		1		1
Średnica rury środkowej	mm	30		30		30
Średnica rury okularu	mm	45.5		45.5		45.5
Średnica rury objektywu	mm	30		56		62
Powłoka		LotuTec^®		LotuTec^®		LotuTec^®
Wypełnienie azotem		√		√		√
Wodoszczelność	mbar	400		400		400
Zakres temperatur	°C	-25/50		-25/50		-25/50
Długość	mm	285		335		352
Cieżar bez szyny wewnętrznej	g	505		620		690
Cieżar z szyną wewnętrzna	g	545		655		725

Zmiany wykonania i zakresu dostawy, służące rozwojowi technicznemu, zastrzezone.

Ustawienie ostrości siatki celowniczej

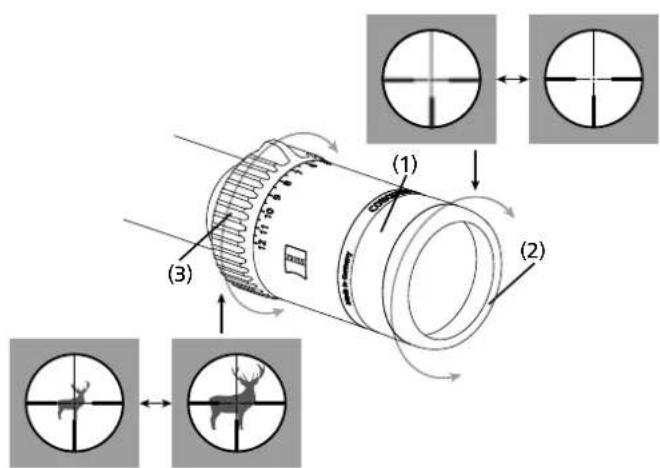

Ustawienie ostrości przez przekręcenie okularu (1).

Zaleca się wykonanie tego ustawienia przy większym stopniu powiększenia. Siatka celownicza pozostaje w tym wypadku równomiernie ostra w całym zakresie powiększenia.

Proszę zwrócić uwagę na to, że w przypadku lunet celowniczych serii ZEISS Conquest V6 równoczesne ustawianie siatki celowniczej i obrazu przy dużych powiększeniach i odległościach celu wyraźnie poniżej lub powyżej 100 m nie jest możliwe, ponieważ te lunety celownicze ustawione są na 100 m bez paralaksy. Przy wyraźnie niszych niż 100 m odległościach celu zaleca się używanie mniejszego ustawienia powiększenia.

Wskazówka: Oprawka okularu jest wyposażona w gumowy pierścień chroniący przed obrażeniami (2).

Zmiana powiększenia

Wszystkie powiększenia można ustawiać płynnie między najniższym i najwyższym stopniem powiększenia. Zmiana powiększenia następuje przez przekręcenie pokrętła (3) na króćcu okularu. Stopnie powiększenia są oznakowane liczbami i znakami.

Wskazówka: W razie używania przy zmierzchu wzgl w nocy:

Przekręcić w lewo do oporu – największe powiększenie.

przekręcenie w prawo do oporu – najmniejsze powiększenie.

Jeżeli nosek pokrętła zmiany powiększenia jest na górze, ustawione jest średnie powiększenie.

(4) (5)

Wkładanie/wyjmowanie baterii

Do wymiany baterii (typ CR 2032) należy odkręcić pokrywkę (4) w lewo (odwrotnie do kierunku ruchu wskazówek zegara). Baterię włożyć biegunen dodatnim do góry. Następnie pokrywkę (4) znowu przykręcić. Zwracać przy tym uwagę na prawidłowy stan pierścienia uszczelniającego. Uszkodzony pierścień uszczelniający należy wymienić.

Wskazówka: Proszę wyjąć baterię ze schowka, jeżeli luneta przez dłuższy czas nie jest używana.

Podświetlenie siatki celowniczej

Włączenie podświetlenia następuje przez wyciągnięcie pokrętła (5). Przez przekręcenie pokrętła w lewo (w kierunku ruchu wskazówek zegara) można zwiększyć oświetlenie. Przez przekręcenie pokrętła w prawo (w kierunku przediwnym do kierunku ruchu wskazówek zegara) można zredukować oświetlenie. Regulacja następuje w sposób płynny do zadanego ustawienia minimalnego wzgl, maksymalnego i nie posiada mechanicznego oporu. Wyłączenie następuje przez wciśnięcie guzika w kierunku korpusu lunety celowniczej. W razie ustawienia jasności odpowiednio do warunków otoczenia, można oświetlenie wyłączyć. Ustawiona jasność została zapisana i pozostaje ta sama także w razie przekręcenia pokrętła (5) w stanie wyłączonym. Podświetlenie posiada po włączeniu znowu poprzednio ustawioną jasność. Jeżeli pokrętło do zmiany ustawień podświetlenia siatki celowniczej nie będzie używane przez 3 godziny, podświetlenie wyłącza się automatycznie. Słata bateria jest sygnalizowana miganiem podświetlonej siatki celowniczej.

Miganie można na życzenie wyłączyć: Wcisnąć pokrętło i natychmiast znowu wyciągnąć (w ciągu 2 sekund). W wyniku tego potwierdzenia siatka celownicza może być używana bez dalszego migania do ostatecznego wyczerpania się baterii. Po wymianie baterii i wyłączeniu podświetlenia ta funkcja ostrzegawcza jest ponownie uaktywniona.

W celu dodatkowego oszczędzania baterii i przedłużenia jej żywotności lunety celownicze ZEISS Conquest V6 są wyposażone w czujnik ruchu. Czujnik ruchu rozpoznaje samoczynnie pozycję broni i wyłącza punkt podświetlony automatycznie w przypadku odchylenia bocznego wielkości 45° lub przy kącie odchylenia 70° w górę lub w dół. W momencie podniesienia broni do strzału punkt podświetlony włącza się ponownie z poprzednio ustawioną jasnością. Tę funkcję można zdeaktywować lub włączyć przez obrócenie lunety celowniczej o 180° i trzykrotne wciśnięcie i natychmiastowe wyciągnięcie guzika regulacyjnego (5). Wykonanie zostaje potwierdzone przez 3-krotne mgranie oświetlenia.

Wskazówka: Funkcja czuwania (stand by) działa przez 3 godziny także w przypadku wyłączenia funkcji rozpoznania pozycji broni, tzn. luneta celownicza w pozycji „wywróconej” nie włącza się ponownie po upływie 3 godzin.

(6) (10) (11) (8) (9) (11) (10) (7)

Montaż i ustawienia podstawowe

W celu zapewnienia, aby broń i luneta celownicza współdziały ze sobą jako perfekcyjny zespół, luneta powinna być montowana zawsze przez doświadczonego rusznikarza. Skaleczeniom w okolicach oka wskutek odrzutu broni można zapobiec poprzez prawidłowy montaż we właściwej odległości od oka. Prawidłowa odległość od oka gwarantuje ponadto pełne pole widzenia.

Justowanie lunety celowniczej ZEISS Conquest V6 odpowiednio do broni Ustawianie lunet celowniczych ZEISS Conquest V6 odpowiednio do broni, czyli korektura odchyleń położenia punktu trafienia, jest uproszczone przez regulację zapadkową ustawienia wysokości i odchylenia bocznego siatki celowniczej. Przy tym należy postępować następująco:

a) Po odkręceniu dekla ochronnego (6 wzgl. 7) można regulować siatkę celowniczą przy pomocy pokręteł w wysokości (8) i ustawieniu bocznym (9). W przypadku lunet celowniczych serii ZEISS Conquest V6 jedno kliknięcie odpowiada przestawieniu o 1 cm na 100 m.

Jeżeli broń strzela za nisko, wymaga to korektury celownika w górę (kierunek „H”), odpowiednio o jeden obrót pokrętła (8) zgodnie z kierunkiem ruchu wskazówek zegara.

Jeżeli broń strzela za wysoko, wymaga to korektury celownika w dół, odpowiednio o jeden obrót pokrętła (8) w kierunku przeciwnym do kierunku ruchu wskazówek zegara.

Jeżeli broń strzela w lewo, wymaga to korektury celownika w prawo (kierunek „R”), odpowiednio o jeden obrót pokrętła (9) w kierunku ruchu wskazówek zegara.

Jeżeli broń strzela w prawo, wymaga to korektury celownika w lewo, odpowiednio o jeden obrót pokrętła (9) w kierunku przeciwnym do kierunku ruchu wskazówek zegara.

b) Po przestrzelaniu należy wyciągnąć pokrętło (8 wzgl. 9) z zapadki do góry i ustawić oznakowanie zerowania pierścienia (10) na znacznik indeksowy (11). Pokrętło (8 wzgl. 9) wcisnąć w dół do zapadki. Indeks służy do odnalezienia pierwotnej pozycji w przypadku późniejszej zmiany ustawienia siatki celowniczej (dla innych odległości lub innej amunicji).

c) Nie zapomnieć: Należy ponownie przykręciń pokrywki ochronne (6 wzgl. 7).

Wskazówka: Siatka celownicza jest ustawiona przy dostawie lunet celowniczych serii ZEISS Conquest V6 na środek zakresu regulacji, a oznakowanie zerowe pierścieni regulacyjnych (10) na punkt indeksowy (11). Wychodząc z tego ustawienia możliwe jest ustawienie do góry, w dół wzgl. w prawo i w lewo w połowie zakresów regulacji podanych w poniższej tabeli.

Lunety celownicze ZEISS Conquest V6 są skonstruowane w ten sposób, że przy wykonywaniu zmian ustawienia siatki nie można rozpoznać odpowiedniego poruszania się samej siatki celowniczej w kierunku centrum obrazu. Siatka celownicza pozostaje przy wszystkich ustawieniach zawsze w centrum obrazu.

Tabela 1

Tor lotu pocisku	1	2	3	4	5	6	7	8	9
Dystans	Klik.	Kor.	Klik.	Kor.	Klik.	Kor.	Klik.	Kor.	Klik.	Kor.	Klik.	Kor.	Klik.	Kor.	Klik.	Kor.	Klik.	Kor.	Klik.	Kor.
100	0	0,0	0	0,0	0	0,0	0	0,0	0	0,0	0	0,0	0	0,0	0	0,0	0	0,0	0	0,0
150	1	-1,5	1	-1,5	1	-1,5	2	-3,0	2	-3,0	3	-4,5	3	-4,5	3	-4,5	4	-6,0
200	2	-4,0	2	-4,0	4	-8,0	5	-10,0	5	-10,0	6	-12,0	7	-14,0	8	-16,0	9	-18,0
250	4	-10,0	5	-12,5	7	-17,5	8	-20,0	9	-22,5	11	-27,5	12	-30,0	13	-32,5	15	-37,5
300	7	-21,0	8	-24,0	10	-30,0	12	-36,0	13	-39,0	16	-48,0	17	-51,0	19	-57,0	22	-66,0
325	9	-29,3	10	-32,5	12	-39,0	14	-45,5	16	-52,0	18	-58,5	20	-65,0	23	-74,8	27	-87,8
350	10	-35,0	12	-42,0	14	-49,0	17	-59,5	18	-63,0	21	-73,5	23	-80,5	26	-91,0	30	-105,0
375	12	-45,0	14	-52,5	16	-60,0	19	-71,3	21	-78,8	24	-90,0	26	-97,5	29	-108,8	34	-127,5
400	14	-56,0	16	-64,0	18	-72,0	21	-84,0	24	-96,0	27	-108,0	30	-120,0	33	-132,0	39	-156,0
425	16	-68,0	18	-76,5	20	85,0
450	18	-81,0	20	-90,0	22	99,0
475	20	-95,0	23	-109,3	25	-118,8
500	22	-110,0	26	-130,0	27	-135,0
525	25	-131,3	29	-152,3	29	-152,3
550	27	-148,5	32	-176,0	32	-176,0
575	30	-172,5	35	-201,3	34	-195,5
600	33	-198,0	39	-234,0	37	-222,0

ASV I ASV V (12) (13) (14) (15) T 20 0,6 Nm (~ 0,44 lbf ft)

ASV III (16) (14)

ASV II

(16) (17) (18) (19) (14)

ASV IV

(16) (17) (18) (19) (14) (20)

Szybka regulacja siatki celowniczej

dla lunet celowniczych ZEISS CONQUEST V6

Jeżeli Państwa luneta celownicza typu ZEISS CONQUEST V6 wyposażona jest w szybką regulację siatki celowniczej ASV, mają Państwo możliwość szyokiego i prostego celowania w punkt na różne odległości. Opad pocisku jest kompensowany przez zmianę ustawienia linii wizjera lunety odpowiednio do odległości, bez zdejmowania kapturka osłonowego regulacji siatki celowniczej. Pokrętło (13) posiada podziałkę liniową od 1 do 75. Odlegrość od kreski do kreski wynosi jedno kliknięcie odpowiadające 1 cm na 100m. Kazda, co 10 kreska jest oznakowana liczbami od 10-70.

Mechanizm zapadkowy zapobiega niezamierzonemu przestawieniu pokretła.

Jeżeli znane są wielkości balistyczne w odniesieniu do strzelania w punkt na 100m, można bezpośrednio ustalić i zanotować kliknięcia konieczne dla różnych odległości. Tabela 1 zawiera wzory 9 różnych krzywych balistycznych.

Wskazówka: Ogranicznik szybkiej regulacji siatki celowniczej ASV zapobiega przestawleniu ponizej znacznika „0”.

Przystrzelanie broni z szybka regulacja siatki celowniczej ASV:

W celu korektury strzału należy postępować w następujący sposób:

ASVI Wykręcić śrubę (12) i zdjąć pokrętło regulacyjne (13).

ASV II Wyciągnąć zabierak (16) z gniazda zapadki i nasadzić po obróceniu o 180° w kierunku ruchu wskazówek zegara. Korektura w dół jest teraz znowu możliwa i może być wykonywana bezpośrednio za pomocą zabieraka (16).

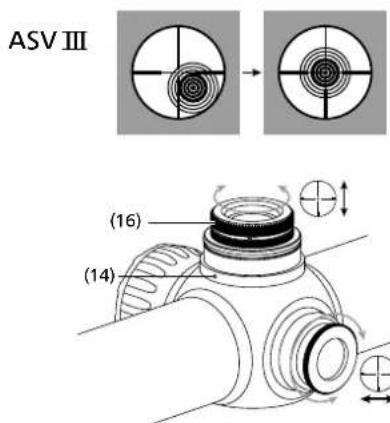

ASV III Jeżeli broń strzela za nisko, wymaga to korektury celownika w górę (kierunek „H”), odpowiednio o jeden obrót pokrętła zabieraka (16) zgodnie z ruchem wskazówek zegara.

Jeżeli broń strzela za wysoko, wymaga to korektury celownika w dół, odpowiednio o jeden obrót pokrętła zabieraka (16) w kierunku odwrotnych do kierunku ruchu wskazówek zegara.

Po przysstrzelaniu broni w plamkę na 100 m:

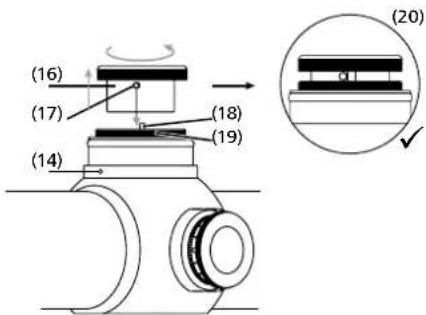

ASV IV Wyciągnąć pokrętło zabieraka (16) z gniazda zapadki i nasadzić w ten sposób, aby kolek oporowy (17) zabieraka (16) przylegał do kołka oporowego (18) pierścienia zapadkowego (19), zgodnie z rys. (20).

ASV V Pokrętło (13) nasadzić w ten sposób, aby znacznik „0” był zgodny ze znacznikiem indeksowym na pierścieniu zapadkowym (14). Proszę zwrócić uwagę na to, aby nie uszkodzić O-ringa. Za pomocą śruby (12) dokręcić pokrętło (13).

Szczelność

Luneta celownicza jest wodoszczelna, sprawdzona na ciśnienie według DIN ISO 9022-80 i wypełniona azotem. Prawidłowe uszczelnienie jest zapewnione także w tym wypadku, gdy nakręcane pokrywki (13 wzgl. 15) regulacji siatki celowniczej nie są przykręcone. Proszę jednak zawsze zwracać uwagę na dobre osadzenie tych nakręcanych pokrywek (13 wzgl. 15) oraz leżących pod nimi pierścieni uszczelniających.

Siatka celownicza

Państwa luneta celownicza jest wyposażona w siatkę celowniczą wybraną przez Państwa. Przy modelach ZEISS Conquest V6 siatka celownicza znajduje się w płaszczyżnie okularu. Siatka celownicza nie ulega powiększeniu przy zmianie stopnia powiększenia, lecz pozostaje zawsze taka sama, tym samym miara pokrycia siatki celowniczej jest więc przy tych lunetach celowniczych uzależniona od powiększenia.

Jeżeli są Państwo zainteresowani aktualnym przeglądem oferty dostępnych slatek celowniczych i miarami pokrycia, zapraszamy na naszą stronę internetową www.zeiss.de/subtensions lub prosimy o skontaktowanie się z nami pod

adresem:

Carl Zeiss

Sports Optics GmbH

ZEISS Gruppe

Gloelstraße 3 - 5

D-35576 Wetzlar

Przebudowa siatki celowniczej

Lunety celownicze ZEISS Conquest V6 można oczywście wyposażć w inne dostępne siatki celownicze również w okresie późniejszym. W cely przebudowy siatki celowniczej należy przesłać lunetę celowniczą do naszego serwisu obsługi klientów.

Pielęgnacja i konserwacja

Luneta celownicza jest wyposażona w powłokę ZEISS LotuTec. Ta skuteczna powłoka ochronna dla powierzchni soczewek wyraźnie redukuje zabrudzenie soczewek ze względu na szczególnie gładką powierzchnię i związany z tym efekt skrapłania się wody. Soczewki są mniej podatne na przyleganie wszelkiego brudu, a wszystkie zabrudzienia można usunąć szybko, prosto i bez smug. Powłoka LotuTec jest przy tym wytrzymała i odporna na ścieranie.

Państwa luneta celownicza firmy ZEISS nie wymaga żadej szczególnej konserwacji. Więskzych cząsteczek zabrudzeń (np. piasku) znajdujących się na soczewkach, nie należy wydierać, lecz zdmuchnąć, bądź usunąć pędzelkiem! Odciski palców na powierzchni soczewek mogą je po pewnym czasie uszkodzić. Najprostszym sposobem czyszczenia powierzchni soczewek jest chuchnięcie i przetarcie czystą ściereczką wzgl. chusteczką do czyszczenia optyki.

Szczególnie w krajach tropikalnych istnieje możliwość osadu grzybowego na optyce

– można temu zapobiec przez przechowywanie lunety w suchym miejscu i zawsze dobre wietrzenie zewnętrznych powierzchni soczewek.

Części zamienne dla ZEISS Conquest V6

Jeżeli będą Państwo potrzebowali części zamiennych do Państwa lunety celowniczej, np. pokrywek ochronnych, prosimy o skierowanie się do Państwa specjalistycznej placówki handlowej, krajowego przedstawicielstwa naszej firmy lub naszego serwisu obsługi klientów.

Jeżeli pragną Państwo skontaktować się z naszym działem obsługi klientów telefonicznie, jesteśmy chętnie do Państwa dyspozycji od poniedziałku do piątku w godz. od 8 do 18 (CET).

Tel.: [phone]

Fax: [phone]

[e-mail]

* Wyposażenie nie jest objęte programem dostawyl

ZEISS jest symbolem niezawodnie wysokiej jakości. Dlatego oferujemy jako producent – niezależnie od obowiązków gwarancyjnych sprzedawcy wobec klienta – gwarancję na ten produkt na okres 10 lat.

Warunki gwarancji można znaleźć pod poniższym adresem:

Proszę zarejestrować swój produkt pod:
