KÄYTTÖOHJE Conquest V6 2-12x50 ZEISS
ZEISS merkkituotteet ovat tunnettuja erinomaisesta optisesta tehostaan, huolellisen tarkasta valmistuksestaan ja pitkästä käyttöistään. Noudata seuraavia käyttöohjcita, jotta voit käyttää kiikaritähtäintäsi luotettavasti monien vuosien ajan.
Turvallisuustietoja
Paristojen hävittäminen
Paristoja ei saa hävittää talousjätteen mukanal
Vie käytetyt paristot olemassa oleviin vastaanottopisteisiin. Luovuta vastaanottopisteisiin vain tyhjaksi käytetyt paristot. Paristot ovat tavallisesti tyhjiä, kun niillä käytettävä laite
■ kytkeytyy pois paältä ja ilmoittaa, että "paristo on tyhjä".
■ paristo ei enää toimi pitkan käyttöajan jälkeen motteettomasti.
Ympäristövaikutukset
- Älä koskaan katso kiikaritähtäimellä aurinkoon tai laservalonlähteeseen, se voi aiheuttaa vakavia silmävammoja.
- Älä jätä laitetta pitkäksi aikaa auringonpaisteeseen ilman suojakantta. Objektiivi ja okulaari voivat toimia kuten polttolasi ja vahingoittaa sisällä olevia rakenneosia.
■ Vältä koskettamasta metallipintaa, jos kiikari on ollut auringossa tai kylmässä.
Nielemisvaara
Älä jäta paristoja ja irrotettavia ulkopuolisia osia lasten ulottuville (nielemisvaara).
Toiminta
- Ennen kuin käsittelet aseeseen asennettua kiikaritähtäintä, tarkasta ja varmista alna, että ampumaase ei ole ladattu.
■ Loukkaantumisten estämiseksi varmista asennetussa tilassa riittävä etäisyys silmään.
■ Varmista ennen käyttöä, että kiikaritähtämesi toimii moitteettomasti.
■ Tarkasta läpikatsomalla, että optiikka tuottaa selkeän, häiriöttömän kuvan. - Epätarkka käsittely saattaa aiheuttaa sen, että kiikaritähtäin on säädettävä uudelleen.
■ Tähtäyksen oikean säädön voit tarkastaa koeammunnalla.
Toimituksen sisältö
ZEISS Conquest® V6 kiikaritähtäimet tähtäimen valolla
| Tuote Tilausnumero | Toimituksen sisältö | |||
| Conquest V6 1 | 1-6x24 M 52 22 | 04 | KiikaritahtäinSuojakansiTahtäyksen säädön suojakansiParistokotelon kansiLitiumparisto 3V CR 2032Optiikan puhdistusliinaPikaohje | |
| Conquest V6 1 | 1-6x24 52 22 05 | |||
| Conquest V6 2 | 12x50 M 52 22 24 | |||
| Conquest V6 2 | 12x50 | 52 | 22 25 | |
| Conquest V6 | 2.5-15x56 M 52 | 22 34 | ||
| Conquest V6 | 2.5-15x56 | 52 22 35 | ||
| TEKNISET TIEDOT | 1.1-6x24 | 2-12x50 | 2.5-15x56 | ||||
| Suurennos | 1.1 | 6.5 | 2 | 12 | 2.5 | 15 | |
| Vaikuttava objektiivin halkaisija | mm | 10.5 | 24 | 19.4 | 50 | 24.3 | 56 |
| Ulostulopupillin halkaisija | mm | 9.5 | 3.7 | 9.7 | 4.2 | 9.7 | 3.7 |
| Hämärälukuarvo | 3.1 | 12.5 | 5.7 | 24.5 | 7.1 | 29 | |
| Näkökenttä | m/100m | 38.1 | 6.6 | 20.5 | 3.4 | 16.4 | 2.7 |
| Objektiivin katselukulma | ° | 21.6 | 3.8 | 11.7 | 2 | 9.4 | 1.6 |
| Dioptrian säätöalue | dpt | -3/+2 | -3/+2 | -3/+2 | |||
| Silmäväli | mm | 90 | 90 | 90 | |||
| Parallaksivapaa | m | 100 | 100 | 100 | |||
| Säätöalue | cm/100m | 300 | 250 | 200 | |||
| Säätö napsautuksella | cm | 1 | 1 | 1 | |||
| Keskiputken halkaisija | mm | 30 | 30 | 30 | |||
| Okulaariputken halkaisija | mm | 45.5 | 45.5 | 45.5 | |||
| Objekliiviputken halkaisija | mm | 30 | 56 | 62 | |||
| Päällyste | LotuTec® | LotuTec® | LotuTec® | ||||
| Typpitäyte | √ | √ | √ | ||||
| Vesiliiviys | mbar | 400 | 400 | 400 | |||
| Toimintalämpötila | °C | -25/50 | -25/50 | -25/50 | |||
| Pituus | mm | 285 | 335 | 352 | |||
| Paino ilman sisäkiskoa | g | 505 | 620 | 690 | |||
| Paino sisäkiskolla | g | 545 | 655 | 725 | |||
Pidätetaan oikeus mallin ja toimituksen sisällön muutoksiin, jotka edistävät laitteen teknistä kehittämistä.

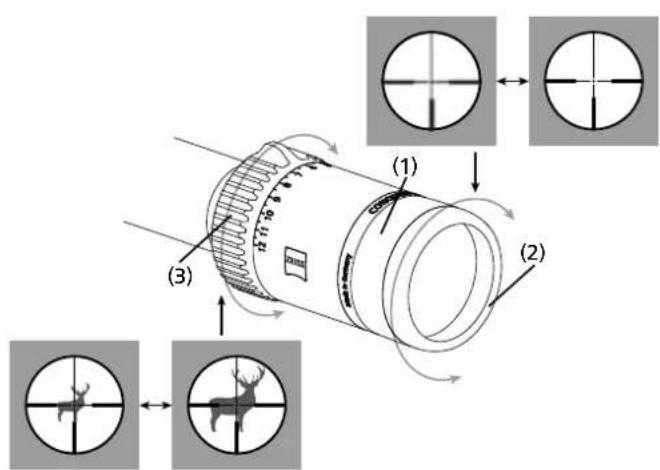

Tähtäyksen tarkennus
Tähtäyksen tarkennus tehdään kiertämällä okulaaria (1).
Sääto kannattaa tehdä suurella zoomauksella. Tähtays pysyy sen jälkeen koko zoomausalueella yntä tarkkana.
Ota huomioon, että ZEISS Conquest V6 sarjan kiikaritähtämissä ei ole mahdollista sarnanaikaisesti tarkentaa tähtäystä ja kuvaa isolla zoomilla ja selvästi alle tai yli 100 m tähtäysetäisyyksillä, koska nämä kiikaritähtäimet on säädetty 100 m parallaksivapaalle etäisyydelle.
Selvästi lyhemmillä kuin 100 m tähtaysetäisyyksillä on suositeltavaa käyttää pienempää zoomausasetusta.
Ohje: Onnettomuuksien ehkäisemiseksi okulaaripidikkeeseen on asennettu kurnirengas (2).
Suurennuksen muuttaminen
Voit säätää kaikki zoomaukset portaattomasti alimman ja ylimmän suurennusasteen välillä. Zoomausta muutetaan kääntämällä okulaari-istukan vaihtokosketinta (3). Zoomausasteet on merkitty luvuilla ja merkinnöillä.
Ohje: Käyttö hämärässä tai yöllä:
Käannetaän vasemmalle vasteeseen asti – suurin zoomaus. Käannetaän oikealle vasteeseen asti – pienin zoomaus.
Kun zoomauksen vaihtokoskettimen nokka osoittaa ylöspäin, on zoomaus säädetty keskimääräiseksi.


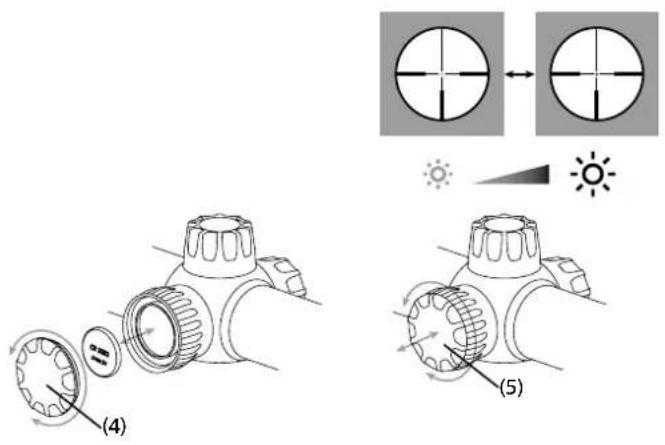

(4) (5)Pariston asentaminen / poistaminen
Paristoa (tyyppi CR 2032) asentaessasi kierrä kansi (4) vasemmalle (vastapäivään) ulos. Paristo asennetaan plusnapa ylöspain. Kierrä lopuksi kansi (4) takaisin kiinni. Varmista tällöin, että liivisterengas on kunnolla ja oikein paikallaan. Vahingoittunut liivisterengas pitää vaihtaa uuteen.
Ohje: Jos et pitkään aikaan käytä kiikaritähtäintä, poista siitä paristo.
Tähtäimen valo
Valo kytketään päälle vetämällä saätönupista (5). Nuppia oikealle kiertämällä (myötäpäivään) lisätään valon kirkkautta. Nuppia vasemmalle kääntämällä (vastapäivään) vähenretään valon kirkkautta. Sääö tapahtuu portaattomasti esiasetettuun minimiin tai maksimiin eikä silinä ole mitään mekaanista vastetta. Valo kytketään pois päältä painamalla nuppia klikaritäntäimen kotelon suuntaan. Kun kirkkaus on säadetty ympäristön vaatimusten mukaisesti, valo voidaan kytkea pois päältä. Sääedetty kirkkaus säilyy tallennettuna, myös kun säätönuppia (5) kierretään valon ollessa pois kytkettynä. Kun valo kytketään uudelleen päälle, sillä on aiemmin säädetty kirkkaus. Jos tähtäimen valon säätönuppia ei käytetä päälle kytketyssä tilassa kolmeen tuntiin, valo kytkeytyy automaattisesti pois päältä. Tähtäimen valon vilkkuminen osoittaa, että paristo on heikko.
Vilkuminen voidaan haluttaessa estää painamilla säätönuppi ja vapauttamalla se välittömästi (2 sekunnin sisällä). Tälla kuittauksella tähtäimen valoa voidaan käyttää ilrman vilkkumista loppuun asti. Paristojen vaihtamisen tai valon pois kytkemisen jälkeen varoitusvilkutoiminto aktivoituu uudelleen.
Pariston suojäämiseksi ja käyttöiän pidentämiseksi ZEISS Conquest V6 kilkaritähtäimet on varustettu liikeanturilla. Se tunnistaa automaattisesti aseen asennon ja 45° sivuttaisella kaltevuudella tai 70° kaltevuudella alas- tai ylöspäin se kytkee automaattisesti valopisteen pois päältä. Heti kun ase otetaan ampumakäyttöön, valopiste kytkeytyy uudelleen päälle aikaisemmin asetetulla valon voimakkuudella.
Tämän toiminnon voi ottaa käyttöön ja pois käytöstä kiertämällä kiikaritähtäin ylösalaisin (180°) ja painamalla säätönuppiä (5) kolme kertaa peräkkäin sisään ja vetämällä se heti ylös. Vahvistukseksi valo vilkkuu kolme kertaa.
Ohje: Myös kaltevan asennon poiskytkennälle pätee 3 h -valmiustila, toisin sanoen oltuaan 3 h kaltevassa asennossa kiikaritähtäin ei enää kytkeydy päälle.
Aseen ja kiikaritahtäimen täydellisen yhteistoiminnan varmistamiseksi koulutetun asesepan pitäisi aina asentaa kiikaritahtäin. Aseen rekyylin aiheuttamat silmävammat voidaan estää asianmukaisella asennuksella ja silmän oikealla etäisyydellä. Silmän oikea etäisysys varmistaa myös täydellisen näkökentän.
Kiikaritähtäimen ZEISS Conquest V6 asentaminen aseeseen
ZEISS Conquest V6 kikaritahtäimien virittämistä aseeseen, siis osumapisteen poikkeamien korjauksia helpotetaan tähtäyksen korkeus- ja sivusäätöjen napsautuslukituksella. Tällöin pitää toimia seuraavalla tavalla:
a) Kun suojakannet (6 tai 7) on kierretty auki, voidaan säätönuppia (8) kiertämällä tehdä korkeussäätö ja säätönuppia (9) kiertämällä sivusäätö. ZEISS Conquest V6 sarjan kiikaritähtäimissa 1 napsaus vastaa säätöä 1 cm:stä 100 m:iin.
Jos ammuttaessa lentorata vajoaa, tarvitaan korjausta ylöspäin (suunta „H“), vastalen säätönupin kierrosta myötäpäivään (8).
Jos luodin lentorata nousee, tarvitaan korjausta alaspäin, vastaten säätönupin kierrosta vastapäivään (8).
Jos lentorata on vasemmalle, tarvitaan korjaus oikealle (suunta „R“), vastaten säätonupin kierrosta myötäpäivään (9).
Jos lentorata on oikealle, tarvitaan korjausta vasemmalle, vastaten säätönupin (9) kierrosta vastapäivään.
b) Vedä tarkkuutuksen jälkeen nuppia (8 tai 9) ylöspäin lukituksesta ja aseta tahtäysristin (10) nollamerkki indeksimerkkiin (11). Paina nuppi (8 tai 9) takaisin alas lukitukseen. Indeksin avulla voidaan myöhemmin tehtävissä säädöissä (eri etäisyyksille ja eri tarkoltuksiin) löytää alkuperäinen sääto.
c) Älä unohda kiertää suojakantta (6 tai 7) takaisin paikalleen.
Ohje: ZEISS Conquest V6 sarjan kikarilähtäimiä toimitettaessa tähtäin on säädetty säätöalueen keskelle ja säätörenkainen (10) nollamerkki on säädetty indeksimerkkiin (11). Tästä säädöstä on mahdollista säätää ylöspain ja alaspäin ja oikealle ja vasemmalle seuraavassa taulukossa ilmoltettujen säätöalueiden puoliskojen avulla.
ZEISS Conquest V6 kikaritähtäimet on suunniteltu siten, että tähtäyspistettä säädettäessä tähtäimen vastaavaa liikettä kuvan keskipisteeseen ei voi havaita. Tähtäin jää kaikissa säädöissä kuvan keskipisteeseen.
Taulukko 1
| Ballistilkkakäyrä | 23456789 | |||||||||||||||||||
| Etaisyys | Klikkaus | Korj. | Klikkaus | Korj. | Klikkaus | Korj. | Klikkaus | Korj. | Klikkaus | Korj. | Klikkaus | Korj. | Klikkaus | Korj. | Klikkaus | Korj. | Klikkaus | Korj. | Klikkaus | Korj. |
| 100 | 0 | 0,0 | 0 | 0,0 | 0 | 0,0 | 0 | 0,0 | 0 | 0,0 | 0 | 0,0 | 0 | 0,0 | 0 | 0,0 | 0 | 0,0 | 0 | 0,0 |
| 150 | 1 | -1,5 | 1 | -1,5 | 1 | -1,5 | 2 | -3,0 | 2 | -3,0 | 3 | -4,5 | 3 | -4,5 | 3 | -4,5 | 4 | -6,0 | ||
| 200 | 2 | -4,0 | 2 | -4,0 | 4 | -8,0 | 5 | -10,0 | 5 | -10,0 | 6 | -12,0 | 7 | -14,0 | 8 | -16,0 | 9 | -18,0 | ||
| 250 | 4 | -10,0 | 5 | -12,5 | 7 | -17,5 | 8 | -20,0 | 9 | -22,5 | 11 | -27,5 | 12 | -30,0 | 13 | -32,5 | 15 | -37,5 | ||
| 300 | 7 | -21,0 | 8 | -24,0 | 10 | -30,0 | 12 | -36,0 | 13 | -39,0 | 16 | -48,0 | 17 | -51,0 | 19 | -57,0 | 22 | -66,0 | ||
| 325 | 9 | -29,3 | 10 | -32,5 | 12 | -39,0 | 14 | -45,5 | 16 | -52,0 | 18 | -58,5 | 20 | -65,0 | 23 | -74,8 | 27 | -87,8 | ||
| 350 | 10 | -35,0 | 12 | -42,0 | 14 | -49,0 | 17 | -59,5 | 18 | -63,0 | 21 | -73,5 | 23 | -80,5 | 26 | -91,0 | 30 | -105,0 | ||
| 375 | 12 | -45,0 | 14 | -52,5 | 16 | -60,0 | 19 | -71,3 | 21 | -78,8 | 24 | -90,0 | 26 | -97,5 | 29 | -108,8 | 34 | -127,5 | ||
| 400 | 14 | -56,0 | 16 | -64,0 | 18 | -72,0 | 21 | -84,0 | 24 | -96,0 | 27 | -108,0 | 30 | -120,0 | 33 | -132,0 | 39 | -156,0 | ||
| 425 | 16 | -68,0 | 18 | -76,5 | 20 | 85,0 | ||||||||||||||
| 450 | 18 | -81,0 | 20 | -90,0 | 22 | 99,0 | ||||||||||||||
| 475 | 20 | -95,0 | 23 | -109,3 | 25 | -118,8 | ||||||||||||||
| 500 | 22 | -110,0 | 26 | -130,0 | 27 | -135,0 | ||||||||||||||
| 525 | 25 | -131,3 | 29 | -152,3 | 29 | -152,3 | ||||||||||||||
| 550 | 27 | -148,5 | 32 | -176,0 | 32 | -176,0 | ||||||||||||||
| 575 | 30 | -172,5 | 35 | -201,3 | 34 | -195,5 | ||||||||||||||
| 600 | 33 | -198,0 | 39 | -234,0 | 37 | -222,0 | ||||||||||||||


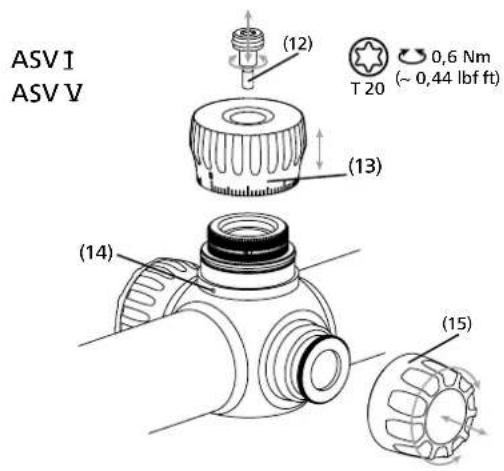

ASV I ASV V (12) T 20 0,6 Nm (~ 0,44 lbf ft) (13) (14) (15)


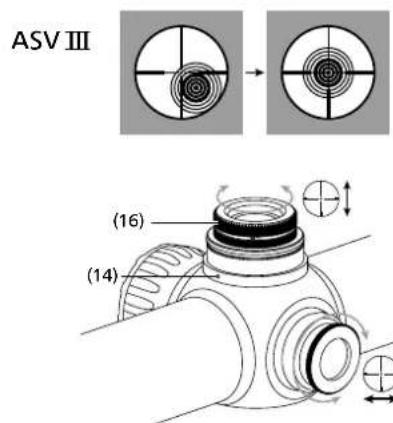

ASV III (16) (14)ASV II


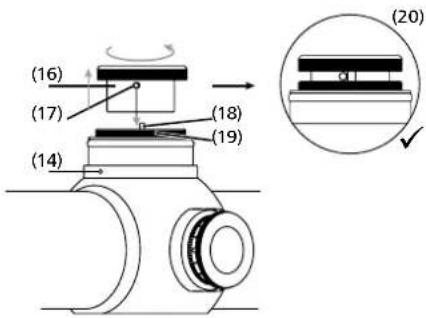

(16) (17) (18) (19) (14)ASV IV
Mikäli ZEISS CONQUEST V6 kiikaritähtäimesi on varustettu ASV:llä, voit nopeasti ja helposti säilyttää osumatarkkuuden eri etäisyksiltä. Luodin putoama kompensoidaan säätämällä kiikaritähtäimen tähtäysviiivaa etäisyyden mukaisesti, eikä täta tehtäessä tarvitse poistaa tähtäyksen säädön suojakantta. Kiertonuppi (13) on varustettu lineaarisella jakoasteikolla 1-75. Jakoviilvojen välinen etäisyss on yksi napsautus, joka vastaa 1 cm:lä 100 m etäisyydellä. Joka kymmenes jakoviiva on merkitty luvulla 10-70.
Tahaton säätö estetään lukituksella.
Jos ballistiset arvot ovat tiedossa 100 m ampumaetäisyydelle, tarvittavat napsautukset voi määrittää suoraan eri etäisyyksille ja merkitä ne ylös. Taulukosta 1 saat sitä varten yhdeksän erilaista ballistiikkakäyrää.
Ohje: ASV:ssä oleva vaste estää säädön alaspäin "0"-merkinnän yiltse.
Aseen kohdistusammunta ASV:tä käyttäen:
Menettele ammunnan kohdistuksessa seuraavalla tavalla:
ASV I Kierrä ruuvi (12) ulos ja vedä säätönuppi (13) irti.
ASV II Nosta vääntiö (16) ulos lukituksesta ja sijoita se myötäpäivaän käännettynä (180°) paikalleen. Korjaus alaspäin on nyt taas mahdollista ja sen voi tendä suoraan vääntiöllä (16).
ASV III Jos ase ampuu liian alas, tarvitaan ammunnan korjaus ylöspäin (suunta "H") kääntämällä vääntiötä (16) myötäpäivään.
Jos ase ampuu liian ylös, tarvitaan ammunnan korjaus alaspäin kääntämällä vääntiöta (16) vastapäivään.
Kun ase on kohdistettu 100 m lähietäisyydelle:
ASV IV Nosta vääntiö (16) lukituksesta ja sijoita se siten, että vääntion (16) vastetappi (17) on lukitusrenkaan (19) vastetapin (18) kohdalla, kuten kuvassa (20) näytetään.
ASV V Aseta säätönuppi (13) siten, että "0"-merkki vastaa lukitusrenkaan (14) indeksimerkkä. Varo vahingoittamasta O-rengasta. Kirista säätönuppi (13) takaisin ruuvilla (12).
Tiiviys
Kilkaritähtäin on vesitiivis ja painetestattu standardin ISO 9022-80 mukaan sekä täytetty typella. Moitteeton tilviys on varmistettu myös silloin, kun suojakannet (13 ja 15) eivät ole kierrettyinä paikoilleen. Varmista kuitenkin aina, että suojakannet (13 ja 15) ja niiden alla olevat tilvisterenkaat ovat hyvin paikoillaan.
Tähtäys
Kilkaritähtäimesi on varustettu valitsemallasi tähtäimellä. Malleissa ZEISS Conquest V6 tähtäyspiste on toisella kuvatasolla. Tähtäyspiste ei suurene zoomausta muutettaessa, vaan pysyy aina samana, näin ollen naissä kiikaritähtäimissä tähtäyksen kattavuusmitta ei ole riippuvainen zoomauksesta.
Käytettävissä olevien tähtäyspisteiden sekä kaltavuusmittojen yleistiedot saat internet-sivuilta www.zeiss.de/subtensions tai ottamalla yhteyttä meihin osoitteessa:
Carl Zeiss
Sports Optics GmbH
ZEISS Gruppe
Gloelstraße 3 – 5
D-35576 Wetzlar
Tähtäimen vaihtaminen
Luonnollisesti voit varustaa tähtäimesi ZEISS Conquest V6 jälkikäteen myös muilla saatavissa olevilla tähtäimillä. Tähtäimen vaihtamista varten kiikaritahtäin on lähetettävä huoltopalveluumme.
Hoito ja huolto
Kilkaritähtäin on varustettu ZEISS LotuTec-päälysteellä. Linssin pinnan tehokas suojakerros vähentää linssin likaantumista huomattavasti erttäin tasaisen pinnan ja siihen liittyvän tehokkaan vedenhylkivyyden ansiosta. Kaikkinainen lika tarttuu siihen vähemmän ja on nopeammin, performmin ja juovattomammin poistettavissa. Lisäksi LotuTec-pinnoite on kulutusta ja hankausta kestävä.
ZEISS kiikarikaukoputkesi ei tarvitse mitään erillistä huoltoa. Älä pyyhi karkeita likahiukkasia (esim, hiekkaa) linsseistä, vaan puhalla ne pois tai poista harjassiveltimellä! Sormenjäljet voivat ajan myötä takertua linssien pinnoille. Linssien pinnat voi helpoiten puhdistaaen henkäisemällä ja pyyhkimällä puhtaalla optiikan puhdistusliinalla / puhdistuspaperilla.
Erityisesti trooppisessa ilmastossa optiikkaan muodostuvaa sienikasvustoa voi ehkäistä säilyttämällä kuivassa paikassa, missä linssien pinnat pääsevät hyvin tuulettumaan.
Varaosta - ZEISS Conquest V6
Jos tarvitset kiikaritähtäimeesi varaosia esim. suojakansia käänny erikoislikkeen, maassasi olevan edustuston tai huoltopalvelumme puoleen.
Vastaamme mielellemme asiakastiedusteluihin puhelimitse maanantaista perjantaihin klo 8 - 18 (MEZ).
Puh.: +49 (0) 64 41-4 67 61
* Lisätarvikkeet eivät kuulu toimitussisältöön!
ZEISS-tuotteet ovat luotettavia ja korkealaatuisia. Sen vuoksi myönnämme valmistajana tälle ZEISS-tuotteelle, myyjän ja asiakkaan välisistä takuvelvoitteista riippumatta, kymmenen vuoden takuun.
Takuun sisältöön voi tulustua seuraavan linkin kautta:
Rekisteröi tuotteesi kohdassa: www.zeiss.com/sports-optics/registration
ZEISS CONQUEST V6
1.1-6x24 | 2-12x50 | 2.5-15x56
