Conquest V6 2-12x50 - Lunette de visée ZEISS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Lunette de visée
Marque	ZEISS
Modèle	Conquest V6 2-12x50
Grossissement	2x – 12x (zoom continu)
Diamètre de l'objectif	50 mm
Diamètre du tube central	30 mm
Champ de vision à 100 m	20,5 m (à 2x) – 3,4 m (à 12x)
Distance oculaire	90 mm
Réglage dioptrique	-3 / +2 dpt
Mise au point sans parallaxe	100 m
Plage de réglage (hauteur et latéral)	250 cm/100 m
Réglage par clic	1 cm à 100 m
Longueur	335 mm
Poids (sans rail)	620 g
Poids (avec rail interne)	655 g
Alimentation	Pile lithium CR 2032 (3V)
Éclairage du réticule	Oui, avec capteur de mouvement et arrêt auto (3 h)
Traitement des lentilles	LotuTec® (hydrophobe, anti-abrasif)
Remplissage	Azote (étanche jusqu'à 400 mbar, testé ISO 9022-80)
Température de fonctionnement	-25 °C à +50 °C
Réticule	Second plan focal (taille constante)
Garantie fabricant	10 ans

FOIRE AUX QUESTIONS - Conquest V6 2-12x50 ZEISS

Comment remplacer la pile de la lunette ZEISS Conquest V6 ?

Utilisez une pile lithium CR 2032. Tournez le couvercle de la pile (4) vers la gauche, insérez la pile avec le pôle positif vers le haut, puis revissez le couvercle en vérifiant l'état du joint d'étanchéité. Retirez la pile si l'appareil n'est pas utilisé pendant une longue période.

Comment régler l'éclairage du réticule ?

Tirez sur le bouton de réglage (5) pour allumer. Tournez à droite (sens horaire) pour augmenter la luminosité, à gauche pour diminuer. Appuyez sur le bouton pour éteindre. Une faible pile est signalée par un clignotement du réticule.

Comment effectuer le réglage initial (mise à zéro) de la lunette ?

Après avoir dévissé les capuchons de protection (6 ou 7), tournez les molettes de réglage en hauteur (8) et latéral (9). Un clic correspond à 1 cm à 100 m. Si l'arme tire trop bas, tournez la molette de hauteur dans le sens horaire (direction 'H'). Une fois le réglage effectué, dégagez la molette vers le haut, alignez le repère zéro de la bague (10) sur le repère de référence (11), puis enfoncez-la.

Qu'est-ce que le système ASV et comment l'utiliser ?

L'ASV (réglage rapide de la visée) permet de compenser la chute de balle à différentes distances sans retirer les capuchons. Tournez le bouton rotatif (13) pour sélectionner le nombre de clics correspondant à la distance. Le tableau balistique fourni dans la notice donne les corrections selon la courbe balistique choisie.

Comment nettoyer les lentilles de la lunette ZEISS ?

Soufflez d'abord les grosses impuretés (sable, poussière) ou utilisez un pinceau doux. Pour les traces de doigts, utilisez un chiffon de nettoyage optique propre ou du papier spécial en essuyant doucement. Le revêtement LotuTec® facilite le nettoyage et résiste à l'abrasion.

Quelles sont les précautions de sécurité à respecter ?

Ne regardez jamais le soleil ou une source laser à travers la lunette. Ne laissez pas l'appareil sans capuchon exposé longtemps au soleil. Avant toute intervention sur la lunette montée, assurez-vous que l'arme est déchargée. Gardez les piles et petites pièces hors de portée des enfants (risque d'ingestion).

Comment régler la netteté du réticule ?

Tournez l'oculaire (1) pour régler la netteté du réticule. Il est conseillé d'effectuer ce réglage à un grossissement élevé. Le réticule restera net sur toute la plage de zoom. Notez que la mise au point de l'image est fixe à 100 m (parallaxe nulle).

Que faire si le réticule clignote ?

Le clignotement indique une pile faible. Pour désactiver temporairement l'avertissement, appuyez sur le bouton de réglage (5) et retirez-le immédiatement (dans les 2 secondes). Après changement de pile ou extinction de l'éclairage, l'avertissement est réactivé.

Comment désactiver le capteur de mouvement de l'éclairage ?

Tournez la lunette à 180° (tube en haut) et appuyez successivement trois fois sur le bouton de réglage (5) avant de le relâcher immédiatement. Trois clignotements confirment l'activation/désactivation. Le capteur éteint automatiquement l'éclairage si la lunette est inclinée à 45° latéralement ou 70° verticalement.

Où puis-je trouver des pièces de rechange ou faire réparer ma lunette ?

Adressez-vous à votre revendeur, au représentant régional ou au service client ZEISS (tél. [phone], email [e-mail]). La modification du réticule peut être effectuée par le service après-vente ZEISS.

MODE D'EMPLOI Conquest V6 2-12x50 ZEISS

Les produits de la marque ZEISS sont caractérisés par d'excellentes performances optiques, un travail de précision et une longue durée de vie. Merci de respecter les instructions d'utilisation suivantes, afin de garantir une utilisation optimale de votre lunette de visée et afin que celle-ci vous accompagne pendant de nombreuses années.

Informations relatives à votre sécurité

Elimination des piles

Les piles ne doivent pas être jetées avec les déchets ménagers! Veuillez remettre vos piles usagées à un système de collecte éventuellement présent dans votre pays. Remettez à la collecte uniquement les piles déchargées. En règle générale, les piles sont déchargées lorsque l'appareil qui fonctionne avec

■ s'éteint et indique «pile vide»

■ ne fonctionne plus correctement après une longue utilisation de la pile.

Influences de l'environnement

■ Ne regardez en aucun cas le soleil ou les sources de lumière laser avec votre lunette de visée ; cela risque d'entraîner de graves lésions oculaires.
■ N'exposez pas l'appareil au soleil pendant une longue période sans couvercle de protection.
■ L'objectif et l'oculaire peuvent agir comme une loupe et endommager des éléments internes.
■ Evitez de toucher la surface métallique après une exposition prolongée au soleil ou au froid.

Risques d'ingestion

Ne laissez pas les piles et les éléments détachables à la portée des enfants (risque d'ingestion).

Fonctionnement

■ Avant de travailler sur la lunette de visée montée sur l'arme, veuillez toujours vérifier et vous assurer que l'arme soit bien déchargée.
- Afin de vous protéger contre d'éventuelles blessures, veillez à une distance suffisante de l'oeil lorsque la lunette est à l'état monté.
■ Veuillez vous assurer que votre lunette de visée fonctionne correctement avant de l'utiliser.
■ Vérifiez, en regardant à travers la lunette, que l'optique fournit une image claire et non troublée.
■ Un déréglage n'est pas exclu dans le cas d'une utilisation sans ménagement.
■ Vérifiez le bon réglage du réticule en effectuant un tir d'essai.

Contenu de la livraison
Lunettes de visée ZEISS Conquest ^® V6 avec éclairage du réticule :

	Produit	Numéro de commande	Contenu de la livraison
Conquest V6 1	1-6x24 M 52 22	04	Lunette de viséeCache de protectionCouvercle d'élévationCouvercle de la batterieBatterie Li. 3V CR 2032Chiffon de nettoyage optiqueGuide rapide
Conquest V6 1	1-6x24 52 22 05
Conquest V6 2	12x50 M 52 22 24
Conquest V6 2	12x50 52 22 25
Conquest V6 2	5-15x56 M 52 22 34
Conquest V6	2,5-15x56	52 22 35

DONNÉES TECHNIQUES		1.1-6x24		2-12x50		2.5-15x56
Zoom		1.1	6.5	2	12	2.5	15
Diamètre de l'objectif	mm	10.5	24	19.4	50	24.3	56
Diamètre de la pupille de sortie	mm	9.5	3.7	9.7	4.2	9.7	3.7
Indice crépusculaire		3.1	12.5	5.7	24.5	7.1	29
Champ de vision	m/100m	38.1	6.6	20.5	3.4	16.4	2.7
Angle de vision	°	21.6	3.8	11.7	2	9.4	1.6
Etendue de réglage dioptrique	dpt	-3/+2		-3/+2		-3/+2
Distance oculaire	mm	90		90		90
Sans parallaxe	m	100		100		100
Plage de réglage	cm/100m	300		250		200
Réglage par clic	cm	1		1		1
Diamètre du tube central	mm	30		30		30
Diamètre du tube oculaire	mm	45.5		45.5		45.5
Diamètre du tube de l'objectif	mm	30		56		62
Traitements externes		LotuTec®		LotuTec®		LotuTec®
Injection d'azote		√		√		√
Etanchéité	mbar	400		400		400
Température fonctionnelle	°C	-25/50		-25/50		-25/50
Longueur	mm	285		335		352
Poids sans rail interne	g	505		620		690
Poids avec rail interne	g	545		655		725

Sous réserve de modifications dans la production et le contenu de la livraison, qui influenceraient le développement technique.

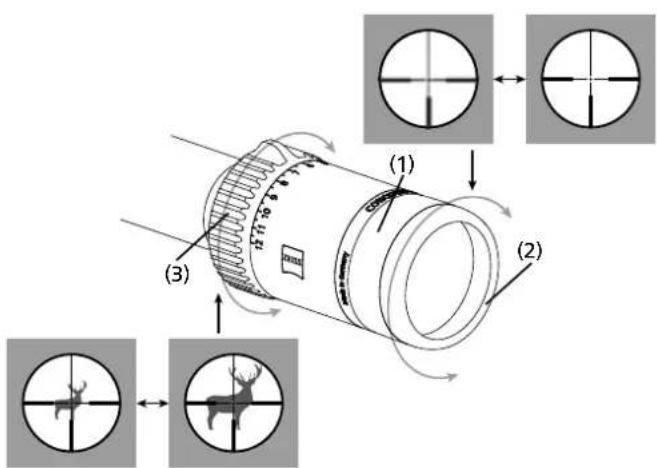

Réglage de la netteté du réticule

La netteté du réticule se règle en tournant l'oculaire (1). Il est recommandé de réaliser ce réglage à un niveau de grossissement plus élevé. Le réticule conserve alors sa netteté sur toute la plage de grossissement. Veuillez noter qu'avec les lunettes de visée de la série ZEISS Conquest V6, il n'est pas possible de régler à la fois la netteté du réticule et celle de l'image en cas de grossissements importants et de distances à la cible nettement inférieures ou supérieures à 100 m, étant donné que ces lunettes de visée sont réglées sur 100 m sans parallaxe. Si la distance à la cible est nettement inférieure à 100 m, nous vous recommandons d'utiliser un réglage de grossissement plus petit.

Remarque : Un bourrelet en caoutchouc (2) est intégré à la monture de l'oculaire afin de vous protéger contre toute blessure.

Changement de grossissement

Vous pouvez régler de manière continue tous les grossissements entre le niveau de grossissement le plus faible et le plus élevé. Le changement de grossissement se fait en tournant le changeur (3) sur le porte-oculaire. Les niveaux de grossissement sont désignés par des chiffres et des repères.

Remarque : pour une utilisation au crépuscule ou la nuit : Rotation sur la gauche jusqu'à la butée – Grossissement maximal. Rotation sur la droite jusqu'à la butée – Grossissement minimal. Lorsque l'ergot du changeur se trouve en haut, le grossissement est réglé sur le niveau moyen.

(4) (5)

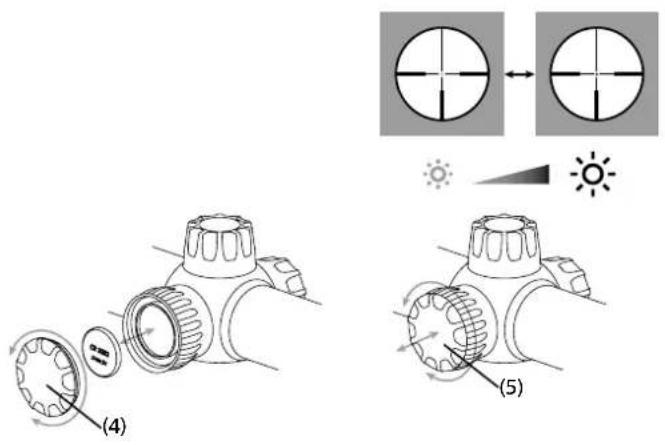

Mettre en place / enlever la pile

Pour remplacer la pile (type CR 2032), tournez le couvercle (4) vers la gauche (dans le sens inverse des aiguilles d'une montre). La pile est placée avec la borne positive vers le haut. Revissez ensuite le couvercle (4). Veillez à cet effet au bon positionnement de la bague d'étanchéité et vérifiez si elle est en bon état. Une bague d'étanchéité endommagée doit être remplacée.

Remarque : Si vous n'utilisez pas la lunette de visée pendant une longue durée, veuillez retirer la pile.

Eclairage du réticule

L'éclairage est activé en tirant sur le bouton de réglage (5). Il est possible d'augmenter la luminosité en tournant le bouton vers la droite (dans le sens des aiguilles d'une montre). La luminosité est réduite en tournant le bouton vers la gauche (dans le sens inverse des aiguilles d'une montre). Le réglage se fait de façon progressive jusqu'à une valeur minimale et maximale donnée et n'a pas de butée mécanique. L'éclairage est désactivé en appuyant sur le bouton en direction du boîtier de la lunette de visée. Il est possible de désactiver l'éclairage si la luminosité est adaptée aux influences environnementales correspondantes. La luminosité paramétrée est désormais sauvegardée même si vous tournez le bouton de réglage (5) lorsque l'éclairage est désactivé. Après l'activation, l'éclairage reprend la luminosité paramétrée auparavant. Si le bouton de réglage de l'éclairage du réticule n'est pas actionné pendant trois heures alors qu'il est activé, l'éclairage s'éteint automatiquement. Une pile faible est signalée par un clignotement du réticule lumineux.

Si vous le souhaitez, vous pouvez supprimer le clignotement : appuyez sur le bouton de réglage et retirez-le immédiatement (en l'espace de 2 secondes). Grâce à cet acquittement, vous pouvez utiliser l'éclairage du réticule sans que celui-ci ne clignote jusqu'à ce que la pile soit complètement vide. Une fois la pile changée ou après la désactivation de l'éclairage, la fonction d'avertissement par clignotement est de nouveau activée.

Pour préserver davantage la batterie et pour prolonger sa durée de vie, les lunettes de visée ZEISS Conquest V6 sont équipées d'un capteur de mouvements. Il détecte automatiquement la position de l'arme et désactive automatiquement le point lumineux en cas d'inclinaison latérale à 45° ou en cas d'inclinaison à 70° vers le bas ou vers le haut. Dès que l'arme est sortie pour tirer, le point lumineux est réactivé avec la luminosité définie précédemment.

Cette fonction peut être désactivée ou activée en tournant la lunette de visée à 180° sur la tête et en appuyant successivement à trois reprises sur le bouton de réglage (5) avant de le ressortir immédiatement. L'activation ou la désactivation est confirmée par trois clignotements du voyant lumineux.

Remarque : Même en cas de désactivation liée à l'angle, la veille de 3 heures s'applique. Cela signifie qu'après 3 heures en position basculée, la lunette ne s'active plus.

(6) (10) (11) (8) (9) (11) (10) (7)

Montage Réglage de base

Afin de s'assurer que l'arme et la lunette de visée forment une unité parfaite, la lunette de visée devrait toujours être montée par un armurier qualifié. Il est possible d'éviter des blessures oculaires suite au recul de l'arme avec un montage correctement effectué ainsi qu'à une bonne distance de l'oeil. En outre, la bonne distance de l'oeil garantit un plein champ de vision.

Ajustage de la lunette de visée ZEISS Conquest V6 par rapport à l'arme

L'ajustage des lunettes de visée ZEISS Conquest V6 par rapport à l'arme, c.-à-d. la correction en cas de divergences du point d'impact, est facilité par des crans à clic dans le réglage de la hauteur et le réglage latéral du réticule. Il est nécessaire de procéder comme suit :

a) Après avoir dévissé les caches de protection (6 ou 7) il est possible de régler le réticule en hauteur (8) et latéralement en tournant les boutons de réglage (9). Sur les lunettes de visée de la série ZEISS Conquest V6, 1 clic correspond à un réglage d' 1 cm sur 100 m.

Si l'arme tire trop bas, il faut corriger le tir vers le haut (direction «H»), par une rotation dans le sens des aiguilles d'une montre du bouton de réglage (8).

Si l'arme tire trop haut, il faut corriger le tir vers le bas, par une rotation dans le sens inverse des aiguilles d'une montre du bouton de réglage (8). Si l'arme tire à gauche, il faut corriger le tir vers la droite (direction «R»), par une rotation dans le sens des aiguilles d'une montre du bouton de réglage (9).

Si l'arme tire à droite, il faut corriger le tir vers la gauche, par une rotation dans le sens inverse des aiguilles d'une montre du bouton de réglage (9).

b) Après le réglage du tir, dégagez le bouton (8 ou 9) vers le haut hors du cran et placez le repère zéro de l'anneau (10) sur le repère de référence (11). Enfoncez le bouton (8 ou 9) vers le bas dans le cran. Le repère de référence sert à retrouver la position initiale en cas de réglages ultérieurs du réticule (pour d'autres distances ou d'autres encartouchages).

c) N'oubliez pas de revisser le cache de protection (6 ou 7).

Remarque : à la livraison des lunettes de visée de la série ZEISS Conquest V6, le réticule est positionné au centre de la plage de réglage et le repère zéro des anneaux de réglage (10) sur le repère de référence (11). Il est possible, à partir de ce réglage, de procéder à un ajustage vers le haut et la bas ou vers la droite et vers la gauche, sur la moitié des plages de réglage mentionnées dans le tableau ci-dessous.

Les lunelles de visée ZEISS Conquest V6 sont conçues de telle sorte que, lors de l'actionnement du réglage du réticule, un mouvement correspondant du réticule par rapport au centre de l'image ne puisse pas être reconnu. Le réticule reste toujours au centre de l'image, avec tous les réglages.

Tableau 1

Courbe balistique	1	2	3	4	5	6	7	8	9
Distance	Clic	Corr..	Clic	Corr..	Clic	Corr..	Clic	Corr..	Clic	Corr..	Clic	Corr..	Clic	Corr..	Clic	Corr..	Clic	Corr..	Clic	Corr..
100	0	0,0	0	0,0	0	0,0	0	0,0	0	0,0	0	0,0	0	0,0	0	0,0	0	0,0	0	0,0
150	1	-1,5	1	-1,5	1	-1,5	2	-3,0	2	-3,0	3	-4,5	3	-4,5	3	-4,5	4	-6,0
200	2	-4,0	2	-4,0	4	-8,0	5	-10,0	5	-10,0	6	-12,0	7	-14,0	8	-16,0	9	-18,0
250	4	-10,0	5	-12,5	7	-17,5	8	-20,0	9	-22,5	11	-27,5	12	-30,0	13	-32,5	15	-37,5
300	7	-21,0	8	-24,0	10	-30,0	12	-36,0	13	-39,0	16	-48,0	17	-51,0	19	-57,0	22	-66,0
325	9	-29,3	10	-32,5	12	-39,0	14	-45,5	16	-52,0	18	-58,5	20	-65,0	23	-74,8	27	-87,8
350	10	-35,0	12	-42,0	14	-49,0	17	-59,5	18	-63,0	21	-73,5	23	-80,5	26	-91,0	30	-105,0
375	12	-45,0	14	-52,5	16	-60,0	19	-71,3	21	-78,8	24	-90,0	26	-97,5	29	-108,8	34	-127,5
400	14	-56,0	16	-64,0	18	-72,0	21	-84,0	24	-96,0	27	-108,0	30	-120,0	33	-132,0	39	-156,0
425	16	-68,0	18	-76,5	20	85,0
450	18	-81,0	20	-90,0	22	99,0
475	20	-95,0	23	-109,3	25	-118,8
500	22	-110,0	26	-130,0	27	-135,0
525	25	-131,3	29	-152,3	29	-152,3
550	27	-148,5	32	-176,0	32	-176,0
575	30	-172,5	35	-201,3	34	-195,5
600	33	-198,0	39	-234,0	37	-222,0

ASV I ASV V (12) (13) (14) (15) T 20 0,6 Nm (~ 0,44 lbf ft)

ASV III (16) (14)

ASV II

(16) (17) (18) (19) (14)

ASV IV

(16) (17) (18) (19) (14) (20)

Réglage rapide de la visée pour les lunettes de visée ZEISS CONQUEST V6 Si votre lunette de visée ZEISS CONQUEST V6 est équipée d'un ASV, vous avez la possibilité de « faire mouche » rapidement et facilement à différentes distances. La flèche est compensée par le réglage de la ligne de visée de la lunette en fonction de la distance, sans retirer le cache de protection du réglage de la visée. Le bouton rotatif (13) est équipé d'une graduation linéaire de 1 à 75. La distance entre chaque trait correspond à 1 clic, soit 1 cm sur 100 m. Un chiffre de 10 à 70 es indiqué tous les 10 traits.

Les erreurs de réglage sont évitées par un cran. Si des valeurs balistiques correspondant à un tir à 100 m sont disponibles, il est possible de définir directement les clics nécessaires pour différentes distances et de les noter. Pour cela, le tableau 1 vous fournit neuf courbes balistiques différentes.

Remarque : une butée dans l'ASV empêche un réglage vers le bas au-delà du marquage « 0 ».

Réglage de l'arme avec ASV:

Pour effectuer une correction de tir, procéder comme suit :

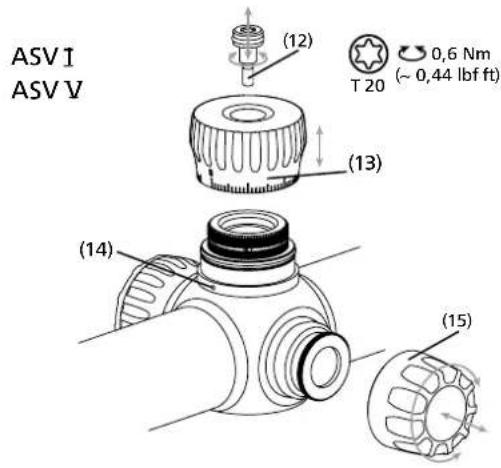

ASV I Dévisser la vis (12) et retirer le bouton de réglage (13).

ASV II Soulever le dispositif d'entraînement (16) du cran et le tourner dans le sens des aiguilles d'une montre (à 180°). Une correction vers le bas est alors à nouveau possible et peut être effectuée à l'aide du dispositif d'entraînement (16).

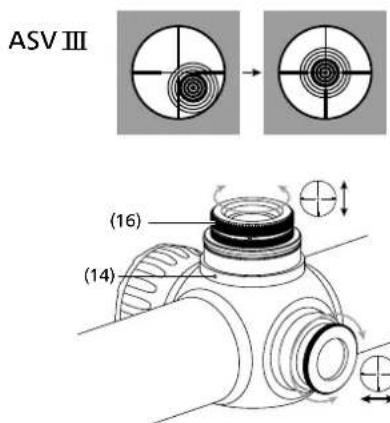

ASV III Si l'arme tire trop bas, la correction du tir doit être effectuée vers le haut (direction « H »), soit une rotation dans le sens des aiguilles d'une montre du dispositif d'entraînement (16).

Si l'arme tire trop haut, la correction du tir doit être effectuée vers le bas, soit une rotation dans le sens inverse des aiguilles d'une montre du dispositif d'entraînement (16).

Une fois l'arme réglée sur un tir de 100 m :

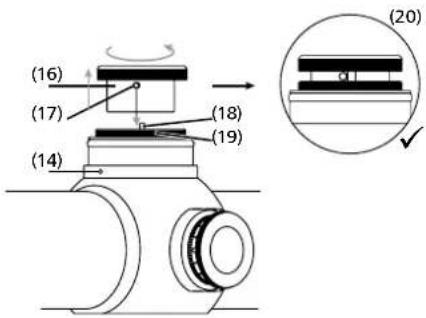

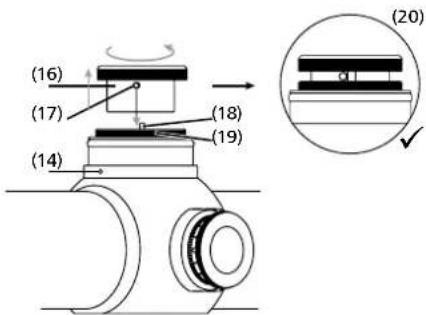

ASV IV Soulever le dispositif d'entraînement (16) du cran et le placer de façon à ce que la tige de butée (17) du dispositif d'entraînement (16) soit placée sur la tige de butée (18) de la bague d'enclenchement (19), comme indiqué dans la figure (20).

ASV V Placer le bouton de réglage (13) de façon à ce que la marque « 0 » soit alignée avec la marque de répérage sur la bague d'enclenchement (14). Veiller à ce que le joint torique ne soit pas endommagé. Resserrer le bouton de réglage (12) avec la vis (13).

Etanchéité

La lunette de visée est étanche à l'eau, testée sous pression conformément à la norme ISO 9022-80 et remplie d'azote. Une étanchéité correcte est également garantie lorsque les caches de protection (13 ou 15) du réglage du réticule ne sont pas vissés. Veillez cependant à ce que le cache de protection (13 ou 15) ainsi que les bagues d'étanchéité sous-jacentes soient toujours bien positionnés.

Réticule

Votre lunette de visée est équipée du réticule de votre choix. Le réticule se trouve sur le deuxième plan focal sur les modèles ZEISS Conquest V6. Le réticule ne grossit pas lors du changement de grossissement, mais reste toujours pareil ; la largeur de couverture du réticule dépend donc du grossissement sur ces lunettes de visée.

Pour un aperçu actuel des réticules disponibles ainsi que des largeurs de couverture, veuillez consulter notre site www.zeiss.de/subtensions ou nous contacter à l'adresse suivante :

Carl Zeiss

Sports Optics GmbH

ZEISS Gruppe

Gloelstraße 3 - 5

D-35576 Wetzlar

Modification du réticule

Il va de soi que les lunettes de visée ZEISS Conquest V6 peuvent être équipées ultérieurement avec d'autres réticules disponibles, Veuillez envoyer votre lunette de visée à notre service après-vente pour la modification du réticule.

Entretien et réparation

La lunette de visée est équipée du revêtement LotuTec de la marque ZEISS. Cette couche de protection efficace pour les surfaces des lentilles réduit nettement la quantité d'impuretés présentes sur les lentilles en rendant leur surface particulièrement lisse et en accentuant ainsi l'effet hydrophobe. Tous les types d'impuretés s'accrochent moins à la surface et peuvent être retirés rapidement, facilement et sans traces. Ainsi, le revêtement LotuTec est résistant et antiabrasif.

Votre lunette de visée ZEISS ne nécessite pas d'entretien particulier. N'essuyez pas les grosses impuretés (par ex. le sable) sur la lentille mais souffiez dessus ou retirez-les à l'aide d'un pinceau! Les traces de doigt risquent d'altérer à la longue la surface de la lentille. La façon la plus simple de nettoyer la surface de la lentille est de souffler dessus et de frotter à l'aide d'un chiffon de nettoyage propre / papier de nettoyage pour optiques.

Alin d'éviter la formation de champignons sur le matériel optique, en particulier en cas d'utilisation en milieu tropical, conservez la lunette de visée dans un lieu sec et assurez-vous que la surface extérieure des lentilles est constamment bien aérée.

Pièces de rechange pour ZEISS Conquest V6

Si vous avez besoin de pièces de rechange pour votre lunette de visée, comme un nouveau couvercle de protection par exemple, veuillez vous adresser à votre revendeur, au représentant régional ou à notre service client.

Notre service client est disponible pour répondre à toutes vos questions par téléphone, du lundi au vendredi, de 8h à 18h (CET).

Tel.: [phone]

Fax: [phone]

[e-mail]

* Les accessoires ne sont pas inclus dans le contenu de la livraison !

ZEISS est réputée pour le niveau élevé de sa qualité et pour sa fiabilité. C'est pourquoi, outre les obligations de garantie du vendeur envers le client, nous offrons en tant que fabricant une garantie de dix ans pour ce produit ZEISS.

Vous pouvez consulter l'étendue de la garantie sous le lien suivant : www.zeiss.com/sports-optics/premium-warranty-conditions

Enregistrez votre produit sur : www.zeiss.fr/enregistrementproduit
