Conquest V6 2-12x50 - Irányzék ZEISS - Ingyenes használati útmutató

Terméktípus	Célzócső
Márka	ZEISS
Modell	Conquest V6 2-12x50
Nagyítás	2x – 12x (folyamatos zoom)
Lencseátmérő	50 mm
Csőátmérő	30 mm
Látómező 100 m-en	20,5 m (2x-nél) – 3,4 m (12x-nél)
Szemtávolság	90 mm
Dioptriaállítás	-3 / +2 dpt
Parallaxismentes élességállítás	100 m
Állítási tartomány (magasság és oldalirány)	250 cm/100 m
Kattintásonkénti állítás	1 cm 100 m-en
Hossz	335 mm
Tömeg (sín nélkül)	620 g
Tömeg (belső sínnel)	655 g
Tápellátás	Lítium elem CR 2032 (3V)
Szálkereszt világítás	Igen, mozgásérzékelővel és automatikus kikapcsolással (3 óra)
Lencsekezelés	LotuTec® (hidrofób, kopásálló)
Töltés	Nitrogén (tömített 400 mbar-ig, ISO 9022-80 szerint vizsgált)
Üzemi hőmérséklet	-25 °C – +50 °C
Szálkereszt	Második képsík (állandó méret)
Gyártói garancia	10 év

Gyakran ismételt kérdések - Conquest V6 2-12x50 ZEISS

Hogyan cseréljem ki a ZEISS Conquest V6 célzócső elemét?

Használjon CR 2032-es lítium elemet. Forgassa az elemfedél (4) balra, helyezze be az elemet a pozitív pólussal felfelé, majd csavarja vissza a fedelet, ellenőrizve a tömítés állapotát. Vegye ki az elemet, ha a készüléket hosszabb ideig nem használja.

Hogyan állítsam be a szálkereszt világítást?

Húzza meg a beállító gombot (5) a bekapcsoláshoz. Forgassa jobbra (óramutató járásával megegyezően) a fényerő növeléséhez, balra a csökkentéséhez. Nyomja meg a gombot a kikapcsoláshoz. Az alacsony elem töltöttséget a szálkereszt villogása jelzi.

Hogyan végezzem el a célzócső kezdeti beállítását (nullázását)?

A védősapkák (6 vagy 7) lecsavarása után forgassa a magasság (8) és oldal (9) állító görgőket. Egy kattintás 1 cm-nek felel meg 100 m-en. Ha a fegyver túl alacsonyra lő, forgassa a magassági görgőt az óramutató járásával megegyező irányba ('H' irány). A beállítás elvégzése után húzza ki a görgőt felfelé, igazítsa a gyűrű nullapontját (10) a referenciajelhez (11), majd nyomja vissza.

Mi az ASV-rendszer és hogyan használjam?

Az ASV (gyors célzásbeállítás) lehetővé teszi a lövedék esésének kompenzálását különböző távolságokon anélkül, hogy le kellene venni a sapkákat. Forgassa a forgó gombot (13) a távolságnak megfelelő kattintások számának kiválasztásához. A használati útmutatóban található ballisztikai táblázat adja meg a korrekciókat a választott ballisztikai görbe szerint.

Hogyan tisztítsam a ZEISS célzócső lencséit?

Először fújja le a nagyobb szennyeződéseket (homok, por), vagy használjon puha kefét. Ujjlenyomatokhoz használjon tiszta optikai tisztító kendőt vagy speciális papírt, és óvatosan törölje le. A LotuTec® bevonat megkönnyíti a tisztítást és ellenáll a kopásnak.

Milyen biztonsági óvintézkedéseket kell betartani?

Soha ne nézzen a napba vagy lézerforrásba a célzócsövön keresztül. Ne hagyja a készüléket sapka nélkül hosszú ideig napfényen. Mielőtt a célzócsőhöz hozzányúlna, győződjön meg arról, hogy a fegyver nincs töltve. Tartsa az elemeket és kis alkatrészeket gyermekektől elzárva (lenyelés veszélye).

Hogyan állítsam be a szálkereszt élességét?

Forgassa a szemlencsét (1) a szálkereszt élességének beállításához. Ezt a beállítást nagy nagyítás mellett ajánlott elvégezni. A szálkereszt a zoom teljes tartományában éles marad. Vegye figyelembe, hogy a kép élességállítása fix 100 m-en (nulla parallaxis).

Mit tegyek, ha a szálkereszt villog?

A villogás gyenge elemet jelez. A figyelmeztetés ideiglenes kikapcsolásához nyomja meg a beállító gombot (5), és azonnal engedje el (2 másodpercen belül). Az elemcsere vagy a világítás kikapcsolása után a figyelmeztetés újra aktiválódik.

Hogyan kapcsoljam ki a mozgásérzékelőt a világításban?

Forgassa el a célzócsövet 180°-kal (cső felfelé), majd nyomja meg háromszor egymás után a beállító gombot (5), mielőtt azonnal elengedi. Három villanás erősíti meg a be- vagy kikapcsolást. Az érzékelő automatikusan kikapcsolja a világítást, ha a célzócső 45°-ban oldalra vagy 70°-ban függőlegesen meg van döntve.

Hol találok alkatrészeket vagy hol javíttathatom a célzócsövemet?

Forduljon a viszonteladójához, a regionális képviselőhöz vagy a ZEISS ügyfélszolgálatához (tel.: [phone], e-mail: [e-mail]). A szálkereszt módosítását a ZEISS vevőszolgálata végezheti el.

HASZNÁLATI ÚTMUTATÓ Conquest V6 2-12x50 ZEISS

A ZEISS márka termékeit kiváló optikai teljesítmény, precíz kidolgozás és hosszú élettartam jellemzi.

Kérjük, tartsa be az alábbi használati utasításokat, hogy a céltávcsőben rejlő lehetőségek minél jobb kihasználása mellett az eszköz sok éven át hűséges kísérőtársa legyen.

Az Ön biztonságát szolgáló információk

Elemek leselejtezése

Az elemek nem kerülhetnek háztartási hulladék közé!

Az elemek leadásakor kérjük, használja az országában adott esetben működő visszavételi rendszert.

Kérjük, csak használt elemeket adjon le.

Az elem általában akkor tekinthető lemerültnek, ha az azzal működtetett készülék
■ kikapcsol és az „Elem lemerült” jelzés jelenik meg rajta.
■ az elem hosszabb ideig történő használata után nem működik már tökéletesen.

Környezeti hatások

• Semmi esetre ne nézzen a távcsövel a napba vagy lézer fényforrásba, mivel ez súlyos szemsérülést okozhat.
  ■ Ne hagyja a készüléket védőfedél nélkül hosszabb ideig a napon. Az objektiv és az okulár gyűjtőlencseként működhet és tönkre teheti a belső alkatrészeket.
• Kerülje a fém felületek érintését azután, hogy azok napsugárzásnak vagy hidegnek voltak kitéve.

Lenyelés veszélye

Ne hagyja, hogy az elemek és a levehető külső alkatrészek gyermekek kezébe kerüljenek (lenyelés veszélye).

Működés

• A fegyverre szerell céltávcsövön történő munkavégzés előtt ellenőrizze és minden esetben biztosítsa, hogy a löfegyver tölténymentes legyen.
  ■ A sérülésveszély elkerülése érdekében ügyeljen arra, hogy felszerelt állapotban elegendő távolság legyen a céltávcső és a szem között.
  ■ Kérjük, használat előtt gyözödjön meg róla, hogy céltávcsöve tökéletesen működik.
  ■ Ellenörizze a céltávcsőbe nézve, hogy az optika tiszta, zavarmentes képet ad-e.
  ■ Durva kezelés esetén nem zárható ki az elállitódás.
  ■ Az irányzek megfelelő beállítását ellenőrizze próbalövéssel.

Szállítási terjedelem

ZEISS Conquest® V6 céltávcsövek irányzékvilágítással

	Termék Rendelési szám		Szallítási terjedelem
Conquest V6 1	1-6x24 M 52 22	04	CéltávcsőVédősapkaElevációs fedélElemfedélLítium elem 3V CR 2032Optikai tisztitókendőGyors útmutató
Conquest V6 1	1-6x24 52 22 05
Conquest V6 2	12x50 M 52 22 24
Conquest V6 2	12x50 52 22 25
Conquest V6	2.5-15x56 M	52 22 34
Conquest V6	2.5-15x56	52 22 35

MÜSZAKI ADATOK		1.1-6x24		2-12x50		2.5-15x56
Nagyítás		1.1	6.5	2	12	2.5	15
Effektiv objektivátmérő	mm	10.5	24	19.4	50	24.3	56
Kilépő pupilla átmérője	mm	9.5	3.7	9.7	4.2	9.7	3.7
Szürkületi érték		3.1	12.5	5.7	24.5	7.1	29
Látómező	m/100m	38.1	6.6	20.5	3.4	16.4	2.7
Objektív látószöge	°	21.6	3.8	11.7	2	9.4	1.6
Dioptria beállítási tartomány	dpt	-3/+2		-3/+2		-3/+2
Szemtávolság	mm	90		90		90
Parallaxismentesség	m	100		100		100
Szabályozás	cm/100m	300		250		200
Átállítás kattanásonként	cm	1		1		1
Cső középső részének átmérője	mm	30		30		30
Szelemcsecső átmérője	mm	45.5		45.5		45.5
Objektivcső átmérője	mm	30		56		62
Bevonat		LotuTec®		LotuTec®		LotuTec®
Nitrogéntötet		√		√		√
Vizállóság	mbar	400		400		400
Üzemi hőmérséklet	°C	-25/50		-25/50		-25/50
Hossz	mm	285		335		352
Tömeg belső sin nélkül	g	505		620		690
Tömeg belső sinnel	g	545		655		725

A kivitel és a szállítási terjedelem müszaki fejlesztés érdekében végzett módosításának jogát fenntartjuk.

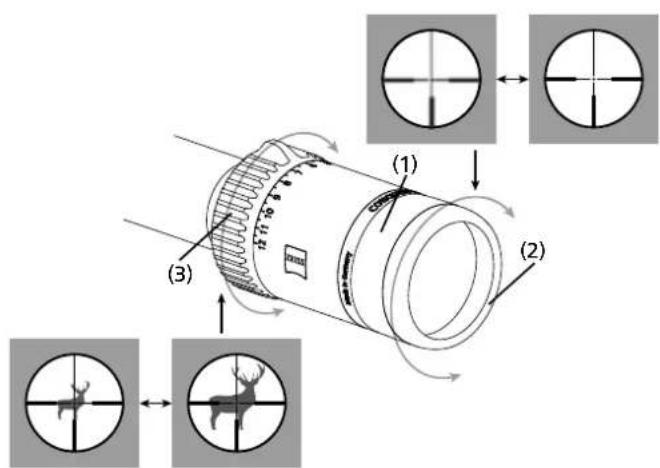

Az irányzék élességének beállítása

Az irányzék élességének beállítása a szemlencse (1) elforgatásával történik. Ezt a beállítást magasabb nagyítási fokozaton ajánlott elvegezni. Az irányzék ebben az esetben a teljes nagyítási tartományban egyenletesen éles marad. Kérjük, vegye figyelembe, hogy a ZEISS Conquest V6 sorozatba tartozó céltávcsöveknél nem lehetséges egyidejűleg az irányzék és a kép élesre állítása magasabb fokú nagyítás és jóval 100 m alatti vagy feletti céltávolság mellett, mivel ezek a céltávcsövek 100 m-re parallaxismentesen vannak beállítva. 100 m-nél jelentősen rövidebb céltávolságok esetén ajánlatos kisebb nagyítási beállítást alkalmazni.

Megjegyzés: A sérülések elleni védelem érdekében a szemlencsefoglalatra egy gumigyűrű (2) van felszerelve.

Nagyításszabályozás

A legalacsonyabo és legmagasabo nagyítási fokozat között bármilyen mértékű nagyítást fokozatmentesen lehet beállitani. A nagyításszabályozás a szemlencsecsonkon található szabályozóval (3) végezhető el. A nagyítási fokozatokat jelölések és számok jelzik.

Megjegyzés: Szürkületben, ill. éjszakai használat esetén: Forgatás balra ütközésig – legnagyobb fokú nagyítás.

Forgatás jobbra ütközésig – legkisebb fokú nagyítás.

Ha a nagyításszabályozón a bütyök felfelé néz, a közepes nagyítás van beállítva.

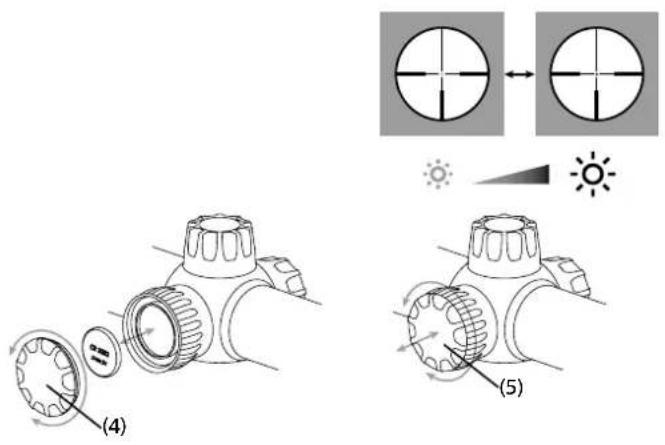

Az elemek behelyezése / eltávolítása

Az elem (CR 2032 típus) cseréjéhez forgassa el a fedelet (4) balra (az óramutató járásával ellentétesen). Az elemet a positív pólussal felfelé kell behelyezni. Ezután csavarozza vissza a fedelet (4). Ekőzben ügyeljen a tömitőgyűrű megfelelő állapotára és illeszkedésére. A sérült tomítőgyűrűt ki kell cserélni.

Megjegyzés: Ha hosszabb ideig nem használja a készüléket, vegye ki az elemet a céltávcsőböl.

Irányzékvilágítás

A világítás a beállítógomb (5) kihúzásával kapcsolható be. Ekkor a gomb jobbra forgatásával (az óramutató járásával egyező irányba) lehet a fényerőt növelni. Balra forgatással (az óramutató járásával ellentétes irányba) a fényerő csökcenthető. A szabályozás fokozatmentesen történik egy adott minimális vagy maximális szintig, és nem rendelkezik mechanikus ütközővel. A kikapcsolás a gombnak a céltávcsőház irányába történő benyomásával történik. Ha a fényerőt a környezeti feltételeknek megfelelően állították be, a világítást ki lehet kapcsolni. A beállított fényerő ekkor elmentésre kerül, akkor is, ha a beállítógombol (5) kikapcsolt állapotban elforgatják. Bekapcsolás után a világítás ismét az előzőleg beállított fényerővel működik. Ha az irányzékvilágítás beállítógombját bekapcsolt állapotban három órán keresztül nem használják, a világítás automatikusan kikapcsol. A lemerült elemet az irányzékvilágítás villogása jelzi.

A villogás kivánságra elnyomható: nyomja be a beállítógombat, majd rögtön húzza ki (Z másodpercen belül). Ezzel a jóváhagyási eljárással az irányzékvilágítást további villogás nélkül lehet használni az elem teljes lemeruléséig. Az elem cseréjét vagy a világítás lekapcsolását követően a figyelmeztető villogó funkció újra aktiválódik.

Az elem plusz védelme és az üzemidő meghosszabbitása érdekében a ZEISS Conquest V6 céltávcsovek mozgásérzékelővel vannak felszerelve. Ez önműködően felismeri a fegyver helyzetét és a világítópontot 45°-os oldalsó dölésszög vagy 70°-os lefelé vagy felfelé mutató dölésszög mellett önműködően kikapcsolja. Mihelyt a fegyvert lövés céljából felvesszük, a világítópont az elötte beállitott fényerővel visszakapcsol.

Ez a funkció a céltávcső 180°-ban történő fejre fordításával és az állítógomb (5)

háromszor egymás után történő megnyomásával és azonnali újra kihúzásával deaktiválható és aktiválható. Visszaigazolásként a világítás háromszor villog.

Tudnivaló: A 3 órás standby a dölésszögfüggő kikapcsolás esetén is érvényes, azaz 3 órán tartó lebillentett állapot esetén a céltávcső nem kapcsol vissza.

Felszerelés, alapbeállítás

A fegyver és a céltávcső egy egységként történő tökéletes működésének biztosítása érdekében a céltávcsövet mindig szakképzett puskaművessel szereltesse fel. A fegyver visszarúgásából következő szemsérülések elkerülhetőek a céltávcső előíásszerű, megfelelő szemtávolsággal történő felszerelésével. Emellett: a helyesen beállitott szemtávolság teljes látómezőt garantál.

A ZEISS Conquest V6 céltávcső beállítása a fegyverhez

A ZEISS Conquest V6 céltávcsövek fegyverhez történő beállítását, vagyis a korrekciót a találati pont helyzetének eltérései mellett az irányzek magasság- és oldaliránybeállításának kattanó reteszelése teszi lehetővé. Ennek során a következőképpen kell eljárni:

a) A védősapkák (6, ill. 7) lecsavarása után a beállítógombok (8) elforgatásával lehet az irányzék (9) magasság- és oldalirány-beállítását elvégezni. A ZEISS Conquest V6 sorozatba tartozó céltávcsöveknél 1 kattanás 1 cm-es állításnak felel meg

100 m-en.

Ha a fegyver mélyre hord, felfelé irányú lövéskorrekció szükséges („H“ irány), aminek a beállítógomb óramutató járásával egyező irányú elforgatása (8) felel meg.

Ha a fegyver magasra hord, lefelé irányú lövéskorrekció szükséges, aminek a beállítógomb óramutató járásával ellentétes irányú elforgatása (8) felel meg.

Ha a fegyver balra hord, jobbra irányú lövéskorrekió szükséges („R“ irány), aminek a beállítógomb óramutató járásával egyező irányú elforgatása (9) felel meg.

Ha a fegyver jobbra hord, jobbra irányú lövéskorrekció szükséges, aminek a beállítógomb óramutató járásával ellentétes irányú elforgatása (9) felel meg.

b) A próbalövést követően húzza ki felfelé a gombot (8, ill. 9) a reteszelésből, és állítsa az osztógyűrű (10) nulla jelölését a referenciajelre (11). Nyomja le a gombot (8, ill. 9) a reteszelésbe.

A referenciajel arra szolgál, hogy az irányzek későbbi átállításai során (más távolságokhoz vagy más beállításokhoz) az eredeti helyzetet újra megtalálja.

c) Ne felejtse el visszacsavarni a védősapkát (6, ill. 7).

Megjegyzés: A ZEISS Conquest V6 sorozatba tartozó céltávcsövek gyári állapotában az irányzék a beállítási tartomány közepére, a beállítógyűrük (10) nulla jelölése pedig a referenciajelre (11) van beállítva. Ebből a beállításból a felfelé és lefelé, ill. jobbra és balra történő átallítás a következő táblázatban megadott beállítási tartomány felén át lehetséges.

A ZEISS Conquest V6 sorozatba tartozó céltávcsövek úgy vannak kialaktva, hogy az irányzékbeállító müködtetése során az irányzék abbói következő mozgása a kép középpontjához viszonyítva ne legyen érzékelhető. Az irányzék minden átállításnál mindig a kép középpontjában marad.

1. táblázat

Irányzék-gyorsállító (ASV) ZEISS CONQUEST V6 céltávcsövekhez

Ha az Ön ZEISS CONQUEST V6 céltávcsöve irányzék-gyorsállítóval van felszerelve, gyorsan és egyszerűen lehetősége van különbőző távolságokból célra tartani. A lövedékesés a céltávcső célzóvonalának állításával a távolságnak megfelelően kompenzállható, az irányzékállító védösapkájának eltávolitása nélkül. A forgógombon (13) egy 1 - 75 közötti lineáris osztás van. Az osztásvonalak közötti távolság 1 kattanásnak megfelelően 100 méteren 1 cm. Minden tizedik vonal 10 és 70 közötti számmal van jelölve.

A véletlen állítást egy rögzítő szerkezet akadályozza meg.

Ha ismertek a 100 m telitalálat-lövésre vonatkoztatott ballsztikai értékek, a különböző távolságok esetében szükséges kattanások közvetlenül meghatározhatók és feljegyezhetók. Az 1. táblázat ehhez kapcsolódóan kilenc különböző ballsztikai görbét mutat be.

Tudnivaló: Az irányzék-gyorsállítóban található ütköző megakadályozza a „0”-jelölésen túli lefelé állítást.

A fegyver belövése irányzék-gyorsállítóval:

Lövéskorrekió elvégzéséhez az alábbi lépéseket kell elvégezni:

ASV I A csavart (12) csavarozza ki és húzza ki az állítógombot (13).

ASV II A menesztőt (16) emelje ki a rögzítő szerkezetböl és az óramutató járásával egyező irányba elforditva (180°) tegye fel. Most ismét lehetséges és közvetlenül a menesztővel (16) elvégezhető a lefelé korrekció.

ASV III Ha a fegyver túl mélyen hord, a lövést felfelé kell korrigálni („H” irányban), ami a menesztő (16) egy, az óramutató járásával egyező irányba történő elfordításának felel meg.

Ha a fegyver felfelé hord, lefelé korrekcióra van szükség, a menesztő (16) óramutató járásával ellentétes irányú forgatásának megfelelően.

Miután a fegyver be lett löve 100 m célra:

ASV IV A menesztől (16) emelje ki a rögzítő szerkezetből és tegye fel úgy, hogy a menesztő (16) ütköző stiftje (17) a (20), ábrán bemutatott módon a rögzítőgyűrű (19) ütköző stiftjére (18) felfeküdjön.

ASV V Az állítógombot (13) úgy tegye fel, hogy a „0”-jelölés egyezzen a rögzítögyűrű (14) index-jelölésével. Úgyelni kell arra, hogy az O-gyűrű ne sérüljön meg. A csavarral (12) ismét húzza meg az állítógombot (13).

Tömítettség

A céltávcső vizáló, ISO 9022-80 szerinti nyomáspróbának vetettük alá, és nitrogénnel van feltöitve. A tökéletes tömítés akkor is biztosított, ha az irányzébekállító védősapkája (13, ill. 15) nincs felcsavarva. Ennek ellenére mindig úgyeljen a védősapka (13 ill. 15) és az alatta található tömítőgyűrűk megfelelő illeszkedésére.

Irányzék

Céltávcsöve az Ön által választott irányzékkal van felszerelve. A ZEISS Conquest V6 modelleknél az irányzék a második képsikban található. Az irányzék a nagyításszabályozás során nem nő a képpel együtt, hanem mindig azonos méretű marad, így ezeknél a céltávcsöveknél az irányzék általi lefedettség mértéke a nagyítástól függ.

A rendelkezésre álló irányzékok és a lefedettségi mértékek aktuális áttekintéséhez keresse fel honlapunkat: www.zeiss.de/subtensions vagy lépjen velünk kapcsolatba:

Carl Zeiss

Sports Optics GmbH

ZEISS Gruppe

Gloelstraße 3 - 5

D-35576 Wetzlar

Irányzék átszerelése

A ZEISS Conquest V6 céltávcsöveket természetesen utólag is fel lehet szerelni más elérhető irányzékokkal. Az irányzékok átszereléséhez küldje be a céltávcsövet ügyfélszolgálatunkhoz.

Gondozás és karbantartás

A céltávcső ZEISS LotuTec bevonattal van ellátva. A lencsefelületekhez kifejlesztett hatékony védöréteg a rendkívül sima felület révén érezhetően csökkenti a lencse beszennyeződését, és jól lepergeti a vizet. A szennyeződések kevésbé tapadnak meg rajta, és gyorsan, könnyen, foltmentesen eltávolíthatóak. Mindemellett a LotuTec bevonat rendkívül ellenálló és kopásálló.

Az On ZEISS céltávcsöve nem igényel különösebb karbantartást. A durva szennyeződéseket (pl. hormok) ne törölje le a lencsérkről, hanem fújja le vagy szörecsettel távolitsa ell. Az ujjlenyomatok egy idő után megtámadhatják a lencsefelületet. A lencsefelület tisztításának legegyszerűbp módja a rálehelés és tiszta optikai tisztítókendővel vagy tisztítópapírral való letörlés.

Az elsősorban a trópusi környezetben előforduló gombásodás megelőzésének legegyszerűbb módja, ha a távcsövet száraz helyen tárolják, és a külső lencsefelületek mindig megfelelően szellőznek.

Pótalkatrészek a ZEISS Conquest V6-hez

Ha távcsövéhez póltalkatrészekre (pl. védősapkákra) lenne szüksége, kérjük, forduljon szakkereskedőjéhez, országos képviseletéhez vagy vevőszolgálatunkhoz.

Vevőink telefonon hozzánk intézett kérdéseire hétfötől péntekig 8.00 és 18.00 óra között (középeurópai idő szerint) szívesen válaszolunk.

Tel.: [phone]

Fax: [phone]

[e-mail]

* A tartozékok nem részei a szállítási terjedelemnekl

A ZEISS megbízhatóan kiemelkedő minőséget jelent. Ezért gyártóként – függetlenül az eladónak a vevővel szembeni garanciális kötelezettségétől – tíz év garanciát vállalunk erre a ZEISS-termékre.

A garanciavállalás tartalma az alábbi linken tekinthető meg:

Regisztrálja termékét itt: www.zeiss.com/sports-optics/registration

ZEISS CONQUEST V6

1.1-6x24 | 2-12x50 | 2.5-15x56
