GEBRUIKSAANWIJZING Conquest V6 3-18x50 ZEISS

Gebruiksaanwijzingen

GEBRUIKSAANWIJZINGEN

De kenmerken van de producten van het merk ZEISS zijn voortreffelijke optische prestaties, een precieze verwerking en een lange levensduur. Neem de volgende gebruiksaanwijzing in acht zodat u uw richtkijker optimaal kunt gebruiken en het u vele jaren betrouwbaar dient.

Informatie voor uw veiligheid

Weggooien van batterijen

Batterijen horen niet in het huisvuill

Maak gebruik van de terugname van verbruikte batterijen die in uw land bestaat. Geef alleen ontladen batterijen af.

Batterijen zijn in de regel ontladen als het daarmee gebruikte apparaat

■ uitschakelt en 'batterij leeg' meldt.

■ na langer gebruik met de batterij niet meer onberispelijk werkt.

Invloeden van buitenaf

- Kijk nooit met de richtkijker direct in de zon of in een laser-lichtbron. Dit kan zware verwondingen aan de ogen veroorzaken.

■ Stel het apparaat niet zonder beschermkap lange tijd bloot aan de zon. Het objectief en het oculair kunnen als een brandglas werken en interne elementen en in de buurt liggende objecten beschadigen.

■ Raak de metalen oppervlakken niet aan na inwerking van zonnestralen of kou

Inslikkingsgevaar

Houd batterijen en de losse buitenste onderdelen buiten het bereik van kinderen (inslikkingsgevaar).

Functie

■ Voor het werken aan een richtkijker die is gemonteerd op een wapen, dient altijd te worden gecontroleerd en gegarandeerd dat het wapen niet geladen is.
- Let in gemonteerde toestand op voldoende afstand tot de ogen om deze tegen verwondingen te beschermen.
■ Vergewis u zich er voor het gebruik van dat de richtkijker onberispelijk functioneert.
■ Controleer met doorkijken of de lens een duidelijk, ongestoord beeld levert.
■ Bij grove behandeling kan een foutafstelling niet worden uitgesloten
■ De juiste instelling van het vizier controleert u met een controleschot.

Leveromvang
ZEISS Conquest® V6 richtkijkers met vizierverlichting

	Product Bestelnummer		Leveromvang
Conquest V6 3-18x50 52 22 41			TelescoopvizierBeschermdopElevatiedekselReinigingsdoekjevoor de lenzenQuick-Guide
Conquest V6 5-30x50 52 22 51

TECHNISCHE GEGEVENS 3-18x50 5-30x50

Vergroting		3.0	18.0	5.0	30.0
Objectiefdiameter	mm	28.6	50.0	47.8	50.0
Diameter uittredepupil	mm	9.5	2.8	9.5	1.7
Schemergetal		8.5	30.0	14.1	38.7
Gezichtsveld	ft/100yds (m/100m)	37.2(12.4)	6.3(2.1)	22.2(7.4)	3.6(1.2)
Objectieve gezichtshoek	°	7.1	1.2	4.2	0.7
Dioptrie-instelling	dpt	-3 / + 2		-3 / + 2
Oogafstand	in (mm)	3.5 (90)		3.5 (90)
Parallaxvrij	yds (m)	50 - ∞		50 - ∞
Kwadratisch instelbereik	MOA (cm/100m)	103x58(300x170)		62x34(180x100)
Verstelling per klik	MOA (cm)	1/4 (0.7)		1/4 (0.7)
Middenbuis diameter	mm	30		30
Ocularbuis diameter	mm	45.5		45.5
Objectiefbuis diameter	mm	56		56
Coating		LotuTec*		LotuTec*
Stikstofvulling		√		√
Waterdichtheid	mbar	400		400
Omgevingstemperatuur	°F (°C)	-12 / +122(-25 / +50)		-12 / +122(-25 / +50)
Lengle	in (mm)	13.3 (338)		14.9 (380)
Gewicht zonder scheen	oz (g)	22.2 (630)		27.9 (740)

Onder voorbehoud van wijzigingen in uitvoering en leveringsomvang ten behoeve van de technische ontwikkeling.

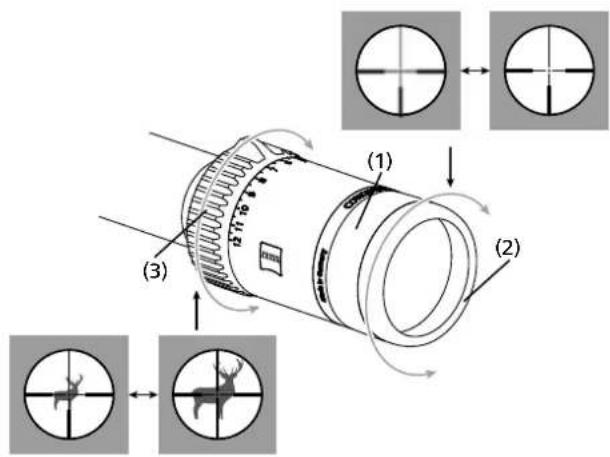

Stel de scherpte van het vizier in door het oculair te draaien (1). Het is raadzaam om het vizier in te stellen bij een hogere vergroting. Het vizier blijft dan in het hele bereik van de vergroting altijd scherp.

Aanwijzing: Ter bescherming tegen verwondingen is aan het oculair een rubberen ring (2) gemonteerd.

Vergroting wisselen

U kunt alle vergrotingen tussen het laagste en hoogste vergrotingsniveau traploos instellen. De vergroting wordt gewisseld door te draaien aan de wisselaar (3) aan de oculairsteun. De vergrotingsniveaus zijn gekenmerkt door getallen en markeringen.

Aanwijzing: Voor het gebruik in de schemering of nacht:

helemaal naar links draaien – hoogste vergroting.

helemaal naar rechts draaien – laagste vergroting.

Als de nok van de wisselaar naar boven wijst, is de middelste vergroting ingesteld.

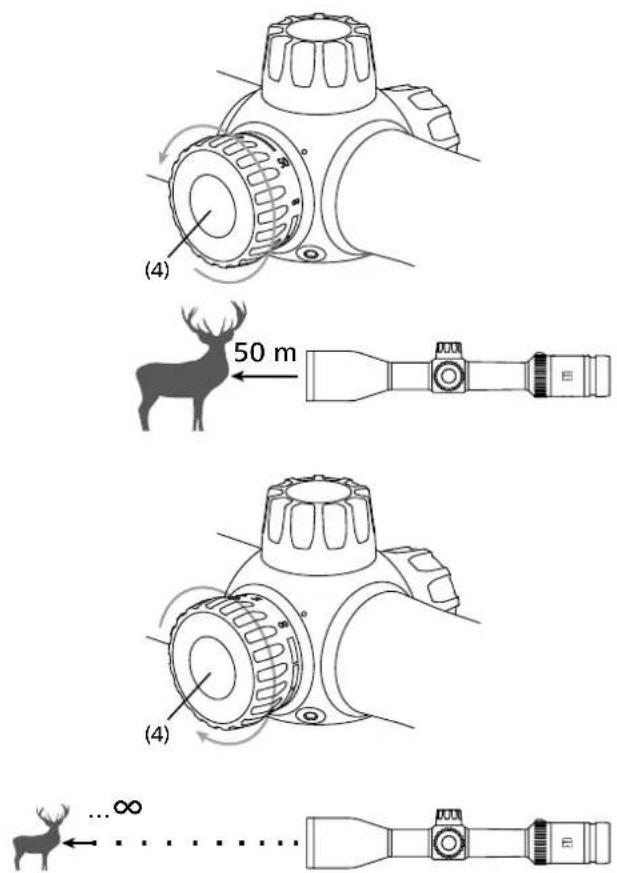

Door draaien van de verstelknop (4) kan de optimale scherpte voor iedere afstand ingesteld en kunnen parallaxfouten vermeden worden.

Montage basisinstelling

Om te verzekeren dat wapen en richtkijker als een eenheid perfect samenwerken, moet de richtkijker altijd door een gekwalificeerde geweermaker worden gemonteerd. Verwondingen aan het oog door terugstoten van het wapen, kunnen worden vermeden door het reglementair monteren van de juiste afstand tot het oog. De juiste afstand tot het oog is bovendien een garantie voor een volledig blikveld.

(5) (9) (10) (7) (8) (6) (10) (9)

Het justeren van de richtkijker ZEISS Conquest V6 bij een wapen

Het justeren van de ZEISS Conquest V6 richtkijker bij een wapen, dus het corrigeren bij afwijkingen van de positie van het doel, wordt eenvoudiger dankzij het vastklikken in de hoogte- en breedteverstelling van het vizier. Ga hierbij als volgt te werk:

a) Na het afschroeven van de beschermdoppen (5 of 6) kan het vizier worden versteld door te draaien aan de verstelknoppen (7) in de hoogte en (8) in de breedte. Bij de richtkijkers van de ZEISS Conquest V6 serie komt 1 klik overeen met een verstelling van 14 MOA.

Als het wapen te laag schiet, moet naar boven worden gecorrigeerd (richting "H"), overeenkomstig met een keer de verstelknop linksom draaien (7).

Als het wapen te hoog schiet, moet naar onderen worden gecorrigeerd, overeenkomstig met een keer de verstelknop rechtsom draaien (7).

Als het wapen te ver naar links schiet, moet naar rechts worden gecorrigeerd (richting "R"), overeenkomstig met een keer de verstelknop linksom rechtsom draaien (8).

Als het wapen te ver naar rechts schiet, moet naar links worden gecorrigeerd, overeenkomstig met een keer de verstelknop rechtsom draaien (8).

b) Na het inschieten de knop (7 of 8) naar boven eruit trekken en de nulmarkering van de ring (9) op de indexmarkering (10) stellen. Knop (7 of 8) naar beneden in de vergrendeling drukken. De index dient voor het terugvinden van de oorspronkelijke instelling als het vizier later wordt versteld (voor andere afstanden of andere munitie).

c) Niet vergeten: beschermdop (5 of 6) er weer opschroeven.

Aanwijzing: Bij de levering van de richtkijker van de ZEISS Conquest V6 serie is het vizier op het midden van het verstelbereik en de nulmarkering van de verstelringen (7 of 8) op de indexmarkering (10) ingesteld. Vanuit deze instelling is een verstellen naar boven en onderen of naar rechts en links over de helft van de volgende in de tabel aangegeven verstelbereiken mogelijk.

De richtkijkers ZEISS Conquest V6 zijn zo geconstrueerd dat bij het verstellen van het vizier een betreffende beweging van het vizier zelf naar het midden van het beeld niet te herkennen is. Het vizier blijft bij alle verstellingen altijd in het midden van het beeld.

Ballistic Turret voor het telescoopvizier ZEISS CONQUEST V6

Als uw telescoopvizier ZEISS CONQUEST V6 is voorzien van een Ballistic Turret, heeft u de mogelijkheid om snel en eenvoudig, zelfs op verschillende afstanden, de roos vast te houden. De kogeldaling wordt aan de hand van de afstand door het verstellen van de vizierlijn van het telescoopvizier gecompenseerd, zonder de beschermdop van het vizier te hoeven verwijderen.

De draaiknop (12) is voorzien van een lineaire schaalverdeling van 1 tot 75. De afstand tussen de streepjes is 1 klik, wat overeenkomt met ¼ MOA. Elk tiende streepje is met een getal tussen 10 en 70 gemarkeerd.

Indien de ballistische waarden, die zijn gerelateerd aan het doelschot op 100 yds/m, bekend zijn, kunnen de vereiste klik's voor de verschillende afstanden direct bepaald en genoteerd worden.

Opmerking: Een aanslag in de Ballistic Turret voorkomt dat het vizier door de „0“-markering heen naar beneden wordt versteld.

Het wapen met de Ballistic Turret inschieten:

Ga als volgt te werk om een schietcorrectie uit te voeren:

Ballistic Turret I Draai de schroeven (11) uit en trek de verstelknop (12) af.

Ballistic Turret II Draai de schroeven (14) uit en til de meenemer (15) uit.

Ballistic Turret III Plaats een munt (16) in de daarvoor voorziene gleuf van de verstelknop (17).

Als het wapen naar beneden schiet, vereist dit een schotcorrectie naar boven (richting 'H'), overeenkomstig een draaiing van de munt (16) tegen de klok in. Als het wapen naar boven schiet, vereist dit een schotcorrectie naar beneden, overeenkomstig een draaiing van de munt (16) met de klok mee.

Als het wapen naar links schiet, vereist dit een schotcorrectie naar rechts (richting 'R'), overeenkomstig een draaiing van de verstelknop (17) tegen de klok in. Als het wapen naar rechts schiet, vereist dit een schotcorrectie naar links, overeenkomstig een draaiing van de verstelknop (17) met de klok mee.

Nadat het wapen op 100 yds/m ingeschoten is:

Ballistic Turret IV Hoogteaanpassing: Plaats de meenemer (15) zodanig, dat de aanslagpen van de meenemer (19) tegen de aanslag van de vizierkijker (20) ligt. Draai daarna de schroeven (14) weer vast. Zijdelingse aanpassing: Los de schroeven (21) en plaats de verstelknop (18) zodanig, dat het '0'-symbool met het indexsymbool op de sluitring (13) overeenkomt.

Ballistic Turret V Plaats de verstelknop (12) zodanig, dat het '0'-symbool met het indexsymbool op de sluitring (13) overeenkomt. Draai daarna de schroeven (11) weer vast.

Opmerking: Om het volledige verstelbereik van de hoogteaanpassing en de zijdelingse aanpassing van de vizierkijker te benutten, zijn er meer dan 2 omdraaiingen nodig.

Onder de verstelknop rondom aangebrachte markeringen duiden de positie aan, in welke omdraailing de vizieraanpassing zich bevindt. Als de verstelknop correct gemonteerd is, bevindt men zich in de eerste omdraailing en is de eerste ring zichtbaar.

Door tegen de klok in te draaien, wordt de verstelknop (12 resp. 18) uitgedraaid. Door met de klok mee te draaien, wordt de verstelknop (12 resp. 18) ingedraaid. Als na een correctie van de vizieraanpassing onder de verstelknop rondom strepen zichtbaar zijn, is er in de nulpositie een complete omdraaaling (80 klik) verkregen. Drie zichtbare strepen rondom komen in de nulpositie met 2 omdraaalingen overeen (160 klik).

Dichtheid

De richtkijker is waterdicht, op druk gecontroleerd volgens ISO 9022-80 en met stikstof gevuld. De onberispelijke afdichting is ook gegarandeerd als de beschermdoppen (5 of 6) van de verstelling van het vizier eraf zijn geschroefd. Let er echter altijd op dat deze beschermdoppen (5 of 6) er goed op zitten en de afdichtingsringen juist zijn geplaatst.

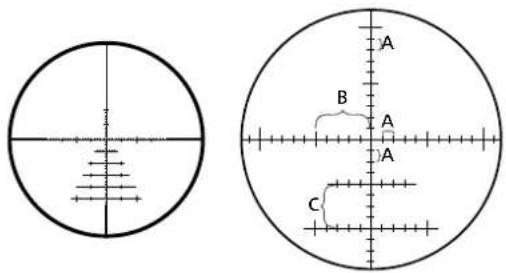

Vizier

Uw richtklijker is uitgerust met het door u gekozen vizier. Bij de modellen ZEISS Conquest V6 ligt het vizier in het tweede beeldniveau. Het vizier wordt bij het wisselen van de vergroting niet vergroot, maar blijft altijd hetzelfde. Zo is bij deze richtkijkers de dekking van het vizier afhankelijk van de vergroting.

ZBR

Een actueel overzicht van beschikbare viziers en dekkingen vindt u onder www.zeiss.de/subtensions of neem contact met ons op:

Carl Zeiss

Sports Optics GmbH

ZEISS Gruppe

Gloelstraße 3 - 5

D-35576 Wetzlar

Vizier ombouwen

Vanzelfsprekend kunnen de richtkijkers ZEISS Conquest V6 ook later met andere beschikbare vizieren worden uitgerust. Voor het ombouwen van een vizier dient de richtkijker naar onze klantenservice te worden opgestuurd.

Service en onderhoud

De richtkijker is van de ZEISS LotuTec coating voorzien. De effectieve beschermlaag voor de lensoppervlakken vermindert duidelijk de vervuiling van de lens door een bijzonder glad oppervlak en een daarmee verbonden sterk afstotend effect. Alle vormen van verontreinigingen hechten minder en kunnen sneller, eenvoudiger en zonder strepen worden verwijderd. Bovendien is de LotuTec ^2 coating bestand tegen beschadiging en slijtage.

Uw ZEISS richtkijker heeft geen bijzonder onderhoud nodig. Grove vulldeeltjes (b.v. zand) op de lens niet weggeven, maar wegblazen of met een fijn penseeltje verwijderen! Vingerafdrukken kunnen na een tijdje het lensoppervlak aantasten. De lensoppervlakken kunnen eenvoudig worden gereinigd door le bewasemen en met een schoon reinigingsdoekje na te wrijven.

Tegen de, met name in de tropen mogelijke schimmelaanslag op de lens helpt een droog opbergen en een goede ventilatie van de buitenste lensvlakken.

Reserveonderdelen voor ZEISS Conquest V6

Mocht u vervangende onderdelen voor uw richtkijker nodig hebben, zoals beschermdoppen, neem dan contact op met uw speciaalzaak, de landelijke vertegenwoordiger of onze klantenservice.

Voor telefonische aanvragen aan de klantenservice staan wij graag op maandag t/m vrijdag van 8 t/m 18 uur (MET) ter beschikking.

Tel.: [phone]

Fax: [phone]

[e-mail]

*Accessoir is niet bij de levering inbegrepen!

ZEISS staat voor een betrouwbaar hoog kwaliteitsniveau. Daarom verlenen wij als fabrikant – ongeacht de garantieverplichtingen van de verkoper ten opzichte van de klant – voor dit ZEISS product een garantie van tien jaar.

De omvang van de garantie kan via de volgende link bekeken worden: www.zeiss.com/sports-optics/premium-warranty-conditions

Registreer uw product onder: www.zeiss.com/sports-optics/registration

Wijzigingen en toebehoren, welke voor de technische doorontwikkeling dienen, zijn voorbehouden. Geen aansprakelijkheid voor fouten en drukfouten.

ZEISS CONQUEST V6 3-18x50 | 5-30x50
