MANUALE UTENTE Conquest V6 3-18x50 ZEISS

Istruzioni d'impiego

I prodotti del marchio ZEISS sono sinonimo di prestazioni ottiche eccellenti, lavorazioni di precisione e lunga durata.

Per poter utilizzare al meglio il vostro cannocchiale di puntamento vi consigliamo di seguire scrupolosamente le seguenti istruzioni d'impiego. Solo così questo strumento diventerà uno strumento affidabile per molti anni.

Informazioni per la vostra sicurezza

Smaltimento delle batterie

Le batterie non vanno gettate nella spazzatura domestica! Servirsi dei canali di smaltimento delle batterie usate presenti nel vostro paese. Eliminare soltanto le batterie scariche.

Le batterie sono normalmente scariche quando l'apparecchio con esse funzionante:

■ Si spegne e segnala "Batteria scarica"

■ Non funziona più perfettamente dopo un uso prolungato della batteria.

Influssi ambientali

■ Non guardare mai con il cannocchiale di puntamento in direzione del sole o di fonti di luce laser. Pericolo di gravi lesioni agli occhi!

- Non esporre a lungo al sole o lasciare l'apparecchio fuori dalla custodia senza l'apposito coperchio di protezione. L'obiettivo e l'oculare possono creare un effetto di lente convergente e distruggere le componenti interne.

- Evitare di toccare la superficie metallica dopo l'esposizione alla luce solare o al freddo.

■ Rischio di soffocamento

Non lasciare le batterie e le parti esterne staccabili a portata dei bambini (rischio di soffocamento).

Funzionamento

■ Prima di utilizzare il cannocchiale montato sull'arma, controllare e assicurarsi che l'arma da fuoco sia scarica.
■ Onde prevenire possibili lesioni, mantenere gli occhi ad una distanza adeguata.
■ Prima dell'uso assicurarsi che il cannocchiale di puntamento funzioni perfettamente.
■ Osservare se l'immagine prodotta risulta nitida e senza imperfezioni.
■ Se utilizzato in modo non attento l'apparecchio potrebbe non essere più correttamente regolato.
■ Verificare la corretta regolazione del reticolo effettuando un puntamento di controllo.

Ambito di fornitura

ZEISS Conquest® V6 cannocchiale di puntamento con illuminazione del reticolo:

	Prodotto	Numero d'ordine	Ambito di fornitura
Conquest V6 3-18x50 52 22 41			Cannocchiale di puntamentoCalotta protettivaCoperchio alzabilePanno di pulizia per lentiGuida rapida
Conquest V6 5-30x50 52 22 51

DATI TECNICI 3-18x50 5-30x50

Ingrandimento		3.0	18.0	5.0	30.0
Diametro utile dell'obiettivo	mm	28.6	50.0	47.8	50.0
Diametro pupilla d'uscita	mm	9.5	2.8	9.5	1.7
Valore crepuscolare		8.5	30.0	14.1	38.7
Campo visivo	ft/100yds(m/100m)	37.2(12.4)	6.3(2.1)	22.2(7.4)	3.6(1.2)
Angolo visivo soggettivo	°	7.1	1.2	4.2	0.7
Campo regolazione diottrica	dpt	-3 / + 2		-3 / + 2
Distanza occhi	in (mm)	3.5 (90)		3.5 (90)
Senza paralasse	yds (m)	50 - ∞		50 - ∞
Campo regolazione	MOA(cm/100m)	103x58(300x170)		62x34(180x100)
Regolazione per ogni clic	MOA (cm)	1/4 (0.7)		1/4 (0.7)
Diametro cannocchiale medio	mm	30		30
Diametro oculare	mm	45.5		45.5
Diametro obiettivo	mm	56		56
Trattamento		LoluTec®		LoluTec®
Riempimento di azoto		√		√
Tenuta stagna	mbar	400		400
Temperatura funzionamento	°F (°C)	-12 / +122(-25 / +50)		-12 / +122(-25 / +50)
Lunghezza	in (mm)	13.3 (338)		14.9 (380)
Peso senza scina interna	oz (g)	22.2 (630)		27.9 (740)

Con riserva di eventuali modifiche all'esecuzione e alla fornitura necessarie per l'ulteriore sviluppo tecnico del prodotto.

(1) (2) (3)

Messa a fuoco del reticolo

Si procede alla messa a fuoco del reticolo ruotando l'oculare (1).

Per distanze significativamente maggiori raccomandiamo l'impiego di un'impostazione di ingrandimento superiore. Il reticolo rimane costantemente a fuoco per tutta la gamma d'ingrandimento,

Avvertenza: come protezione contro le lesioni sull'oculare è applicato un anello di gomma (2).

Cambio ingrandimento

Esiste la possibilità d'impostare tutti gli ingrandimenti in continuo, a partire dal livello minimo a quello massimo.

Il cambio d'ingrandimento avviene ruotando l'apposito zoom (3) sull'oculare. I diversi valori d'ingrandimento sono marcati con segni e cifre.

Avvertenza: utilizzo al crepuscolo o di notte:

Ruotando a sinistra fino a battuta – ingrandimento massimo.

Ruotando a destra fino a battuta – ingrandimento minimo

Se la tacca dello zoom è rivolta verso l'alto, è impostato l'ingrandimento medio.

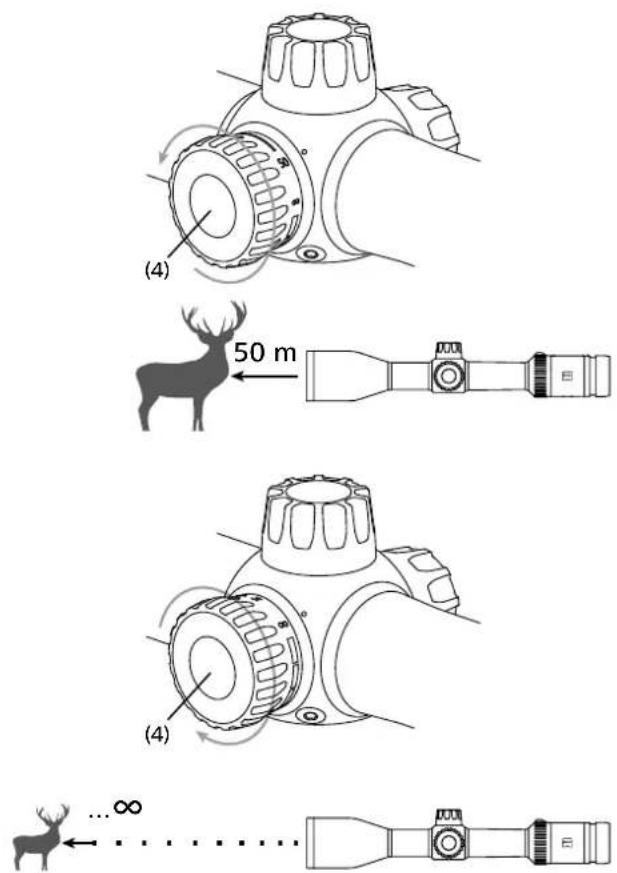

Regolazione della parallasse

Girando la manopola (4) si può regolare in modo ottimale la nitidezza per ciascuna distanza dall'oggetto evitando errori della parallasse.

Montaggio e regolazione base

Per garantire la perfetta interazione tra arma e cannocchiale di puntamento come un'unica entità, il montaggio del cannocchiale di puntamento dovrebbe essere sempre eseguito da un armaiolo qualificato. Per evitare lesioni agli occhi causate dal rinculo dell'arma eseguire il montaggio a regola d'arte alla corretta distanza dall'occhio. La corretta distanza dall'occhio garantisce inoltre il campo visivo completo.

(5) (9) (10) (7) (8) (6) (10) (9)

Adattamento del cannocchiale di puntamento ZEISS Conquest V6 all'arma

L'adattamento dei cannocchiali di puntamento ZEISS Conquest V6 all'arma, vale a dire la correzione in presenza di deviazioni della posizione dal punto d'impatto, viene facilitato dalle tacche nella regolazione dell'altezza e dei lati del reticolo. Procedere nel seguente modo:

a) Dopo aver svitato i tappi di protezione (5 o 6) ruotando la manopola di regolazione (7) è possibile regolare il reticolo in altezza e (8) lateralmente. Per i cannocchiali di puntamento della serie ZEISS Conquest V6 un clic corrisponde ad uno spostamento di ¼ MOA.

Se l'arma spara verso il basso, è necessaria una correzione del tiro verso l'alto (direzione "H"), che corrisponde ad una rotazione in senso antiorario della manopola di regolazione (7).

Se l'arma spara verso l'alto, è necessaria una correzione del tiro verso il basso, che corrisponde ad una rotazione in senso orario della manopola di regolazione (7).

Se l'arma spara verso sinistra, è necessaria una correzione del tiro verso destra (direzione "R"), che corrisponde a una rotazione in senso antiorario della manopola di regolazione (8).

Se l'arma spara verso destra, è necessaria una correzione del tiro verso sinistra, che corrisponde ad una rotazione in senso orario della manopola di regolazione (8).

b) Dopo aver aggiustato il tiro, estrarre la manopola (7 oppure 8) verso l'alto dalla ghiera e sovrapporre la marcatura zero dell'anello (9) all'indice (10). Premere la manopola (7 oppure 8) verso il basso nella ghiera. L'indice serve a ritrovare la posizione iniziale in caso di successivo spostamento del reticolo (per altre distanze o altre munizioni).
c) Da non dimenticare: riavvitare la calotta a vite (5 oppure 6).

Avvertenza: al momento della consegna dei carnocchiali di puntamento della serie ZEISS Conquest V6 il reticolo è impostato al centro della gamma di regolazione e la marcatura zero degli anelli di regolazione (7 oppure 8) si trova sull'indice (10). Da quest'impostazione è possibile effettuare una regolazione verso l'alto, verso il basso, verso destra e verso sinistra oltre la metà dei campi di regolazione indicati nella seguente tabella.

I cannocchiali di puntamento ZEISS Conquest V6 sono realizzati in modo che, azionando lo spostamento del reticolo, non si riconosca il corrispondente movimento del reticolo stesso al centro dell'immagine. In qualsiasi regolazione il reticolo resta sempre al centro dell'immagine.

Ballistic Turret per i cannocchiali di puntamento ZEISS CONQUEST V6 Se il vostro cannocchiale di puntamento ZEISS CONQUEST V6 è dotato di una Ballistic Turret, avete la possibilità di tenere sotto tiro il "bersaglio" a diverse distanze in modo rapido e semplice. La caduta del proiettile viene compensata regolando la linea di mira del cannocchiale di puntamento adeguatamente alla distanza, senza dover togliere la calotta protettiva della regolazione del reticolo. La manopola (12) è dotata di una ripartizione lineare da 1 a 75. La distanza da lineetta di graduazione a lineetta di graduazione è pari a 1 clic e corrisponde a ¼ MOA. Ogni decima lineetta è contrassegnata con un numero da 10 a 70. Se i valori balistici riferiti al colpo a bersaglio a 100 yds/m sono noti, è possibile determinare direttamente i clic necessari per le diverse distanze e annotarì.

Indicazione: un arresto nella Ballistic Turret impedisce una regolazione verso il basso oltre la marcatura "0".

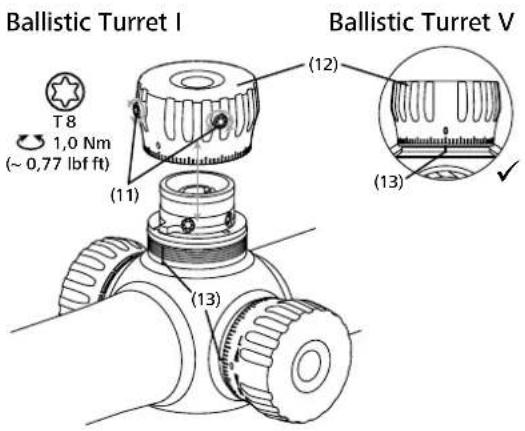

Aggiustamento dell'arma con il Ballistic Turret: Per eseguire una correzione di tiro è necessario procedere come seguet Ballistic Turret I Svitare le viti (11) ed estrarre la manopola (12).

Ballistic Turret II Svitare le viti (14) e togliere la guida (15).

Ballistic Turret III Introdurre la moneta (16) nell'apposito intaglio della manopola (17). Se l'arma spara verso il basso è necessaria una correzione di tiro verso l'alto (direzione "H"), questo corrisponde ad un giro in senso antiorario della moneta (16). Se l'arma spara verso l'alto è necessaria una correzione di tiro verso il basso, questo corrisponde ad un giro in senso orario della moneta (16). Se l'arma spara verso sinistra è necessaria una correzione di tiro verso destra (direzione "R"), questo corrisponde ad un giro in senso antiorario della manopola (17). Se l'arma spara verso destra è necessaria una correzione di tiro verso sinistra corrispondente ad un giro in senso orario della manopola (17).

Dopo aver sparato con l'arma ad un punto d'impatto a 100 yds/m:

Ballistic Turret IV Regolazione dell'altezza: applicare la guida (15) in modo che la tacca della guida (19) si trovi a coincidere con l'aggancio del cannocchiale di puntamento (20). Successivamente stringere di nuovo le viti (14). Regolazione laterale: allentare le viti (21) e applicare la manopola (18) in modo che il segno "0" coincida con il segno di riferimento dell'anello di aggancio (13).

Ballistic Turret V Applicare la manopola (12) in modo che il segno "0" coincida con il segno di riferimento dell'anello di aggancio (13). Stringere di nuovo le viti (11) saldamente.

Avvertenza: per sfruttare l'intera gamma di regolazione in altezza e ai lati del binocolo servono più di due giri. I segni sotto tutta la manopola indicano la posizione del giro in cui si trova il reticolo. Se la manopola è montata correttamente si trova nel primo giro e si vede il primo anello. Girandola in senso antiorario la manopola si svita (12 e/o 18). Girandola in senso orario la manopola si avvita (12 e/o 18). Se dopo aver corretto la regolazione del reticolo sotto tutta la manopola si vedono dei trattini è stato fatto un giro completo (80 click). Tre trattini visibili attorno corrispondono nella posizione zero a due giri (160 click).

Tenuta stagna

Il cannocchiale di puntamento è impermeabile, testato a pressione secondo la norma ISO 9022-80 e sigillato con azoto. La tenuta stagna è garantita anche quando sono svitate le calotte a vite (5 oppure 6) per la regolazione del reticolo. Prestare sempre e comunque attenzione alla corretta sede di queste calotte a vite (5 oppure 6) e degli anelli di tenuta sottostanti.

Reticolo

Il vostro cannocchiale di puntamento è dotato di un reticolo a vostra scelta. Nel modelli ZEISS Conquest V6 il reticolo si trova nel secondo livello dell'immagine. Nel cambio d'ingrandimento il reticolo non risulta ingrandito ma rimane sempre uguale; pertanto, in questi cannocchiali la collimazione del reticolo dipende dall'ingrandimento.

ZBR

Reticolo	ZBR-2 ZBR-1
Ingrandimenti	18x 25x

Per una panoramica aggiornata dei reticoli disponibili e delle collimazioni, vedere il sito www.zeiss.de/subtensions oppure contattare il seguente indirizzo:

Carl Zeiss

Sports Optics GmbH

ZEISS Gruppe

Gloelstraße 3 - 5

D-35576 Wetzlar

Cambio del reticolo

Tutti i cannocchiali di puntamento della serie ZEISS Conquest V6 possono essere naturalmente attrezzati con altri reticoli disponibili. Per il cambio del reticolo il cannocchiale di puntamento deve essere spedito al nostro servizio assistenza clienti.

Pulizia e manutenzione

Il cannocchiale di puntamento è provvisto del rivestimento ZEISS LotuTec. L'efficace strato protettivo per le superfici delle lenti riduce notevolmente le possibilità delle lenti di sporcarsi grazie ad una superficie particolarmente liscia ed un conseguente effetto di rimozione delle gocce particolarmente accentuato. Tutte le impurità aderiscono meno facilmente od è possibile eliminarle rapidamente, facilmente e senza striature. Il rivestimento LotuTec in questo senso è resistente e antiabrasione.

Il cannocchiale di puntamento ZEISS non richiede una manutenzione particolare. Non pulire strofinando grosse particelle di sporco (ad es. di sabbia), ma soffiarle via oppure eliminarle con un pennello! Eventuali impronte possono intaccare la superficie delle lenti col passare del tempo. Il modo più semplice di pulire la superficie delle lenti è di soffiare e poi pulire con un apposito fazzoletto / panno per lenti.

Per prevenire l'eventuale formazione di funghi sull'ottica, possibile soprattutto ai tropici, si raccomanda una conservazione in ambiente asciutto ed una buona ventilazione delle superfici esterne delle lenti.

Ricambi per il ZEISS Conquest V6

Per i pezzi di ricambio del vostro cannocchiale di puntamento, come ad es, le calotte di protezione, potete rivolgervi al vostro rivenditore, alla rappresentanza nel vostro paese o al nostro servizio clienti.

Siamo a disposizione per richieste telefoniche al servizio clienti dal lunedì al venerdì dalle 8 alle 18 (CET).

Tel.: [phone]

Fax: [phone]

[e-mail]

* Accessori non compresi nell'ambito di fornitura!

ZEISS e sinonimo di qualità elevata ed affidabile. Per questo motivo, come produttore e indipendentemente dagli obblighi di garanzia legale del venditore rispetto all'acquirente, per questo prodotto ZEISS concediamo una garanzia di dieci anni.

Il contenuto della garanzia e illustrato al seguente link:

Registrate il vostro prodotto alla pagina: www.zeiss.it/registrazioneprodotti

Con riserva di eventuali modifiche all'esecuzione e alla fornitura necessarie per l'ulteriore sviluppo tecnico del prodotto. Con l'esclusione della responsabilità per comunicazioni errate o errori di stampa.
