BRUKSANVISNING Conquest V6 3-18x50 ZEISS

Produkter av märket ZEISS kännetecknas av perfekt optisk prestanda, exakt tillverkning och läng livslängd.

För att du ska kunna använda ditt kikarsikte optimalt och för att garantera att det blir din trogna följeslagare under många år, ber vi dig läsa igenom följande bruksanvisning.

Information för din säkerhet

Batterier får inte slängas i hushållssoporna!

Uttjänta batterier ska lämnas till återvinning.

Ladda alltid ur batteriet innan du lämnar det till återvinning.

Batterier är i regel urladdade när apparaten de driver

■ slås av och visar "Batteri slut".

■ inte längre fungerar felfritt efter att batteriet har använts en längre tid.

Yttre påverkan

■ Titta aldrig direkt mot solen eller mot laserljuskällor genom kikarsiktet, det kan leda till allvarliga ögonskador.
■ Utsätt inte kikarsiktet för solljus under en längre tid utan skyddslock. Objektivet och okularet kan fungera som ett brännglas och förstöra inre komponenter.
■ Undvik att vidröra metallytan efter solstrålning eller kyla.

Innehåller smådelar

Batterier och de avtagbara yttre delarna måste förvaras oåtkomligt för barn (kvävningsrisk).

Funktion

• Kontrollera och förvissa dig alltid om att vapnet är urladdat innan du arbetar med kikarsiktet när det är monterat på vapnet.
• Till skydd mot skador måste du se till att du har tillräckligt ögonavständ när kikarsiktet är monterat.
  ■ Försäkra dig om att kikarsiktet fungerar felfritt innan du använder det.
• Kontrollera genom att titta genom kikarsiktet att optiken ger en klar och ostörd bild.
  ■ Vid omild behandling kan en feljustering inte uteslutas.
  ■ Provskjut för att kontrollera att riktmedlet är rätt inställt.

Leveransomfattning

ZEISS Conquest® V6 kikarsikten med belyst riktmedel

	Produkt Best.-Nr.		Leveransomfattning
Conquest V6 3	18x50 52 22 41		KikarsikteSkyddskäpaElevationslockOptikrengöringsdukSnabbguide
Conquest V6 5	30x50 52 22 51

TEKNISKA DATA 3-18x50 5-30x50

Förstoring		3.0	18.0	5.0	30.0
Effektiv objektivdiameter	mm	28.6	50.0	47.8	50.0
Ulträdespupiller, diameter	mm	9.5	2.8	9.5	1.7
Skymningstal		8.5	30.0	14.1	38.7
Synfält	ft/100yds(m/100m)	37.(12.4)	26.3(2.1)	22.2(7.4)	3.6(1.2)
Objektiv synvinkel	°	7.1	1.2	4.2	0.7
Dioptrijusteringsområde	dpt	-3/+2		-3/+2
Ögonavständ	in (mm)	3.5 (90)		3.5 (90)
Parallaxfritt	yds (m)	50 -∞		50 -∞
Kvadrat. inställningsområde	MOA(cm/100m)	103x58(300x170)		62x34(180x100)
Justering per klick	MOA (cm)	1/4 (0.7)		1/4 (0.7)
Tubdiameter	mm	30		30
Okularrördiameter	mm	45.5		45.5
Objektivrördiameter	mm	56		56
Behandling		LotuTec*		LotuTec*
Kvävefyllning		√		√
Vattentäthet	mbar	400		400
Funktion av temperaturen	°F (°C)	-12/+122(-25/+50)		-12/+122(-25/+50)
Längd	in (mm)	13.3 (338)		14.9 (380)
Vikt utan skena	oz (g)	22.2 (630)		27.9 (740)

Ändringar av utförande och leveransomfattning, vilka syftar till teknisk vidareutveckling, förbehållna.

Inställning av skärpan

Riktmedlets skärpa ställs in genom att vrida på okularet (1).

Vi rekommenderar att du gör denna inställning med en högre förstoringsgrad.

Riktmedlet förblir då skarpt över hela zoomområdet.

Observera: Till skydd mot skador sitter det en gummiring (2) i okularfattningen.

Inställning av förstoringsgrad

Alla förstoringsgrader mellan lågsta och högsta förstoringsgrad kan ställas in steglöst.

Förstoringsgraden ställs in genom att vrida på ratten (3) på okulardelen.

Förstoringsgraderna visas med siffror och markeringar.

Observera: Vid användning i skymning/gryning eller på natten;

Vridning åt vänster till stopp – maximal förstoringsgrad.

Vridning åt höger till stopp – lägsta förstoringsgrad.

När markeringen på förstoringsratten pekar uppåt är mellersta förstoringsgraden inställd.

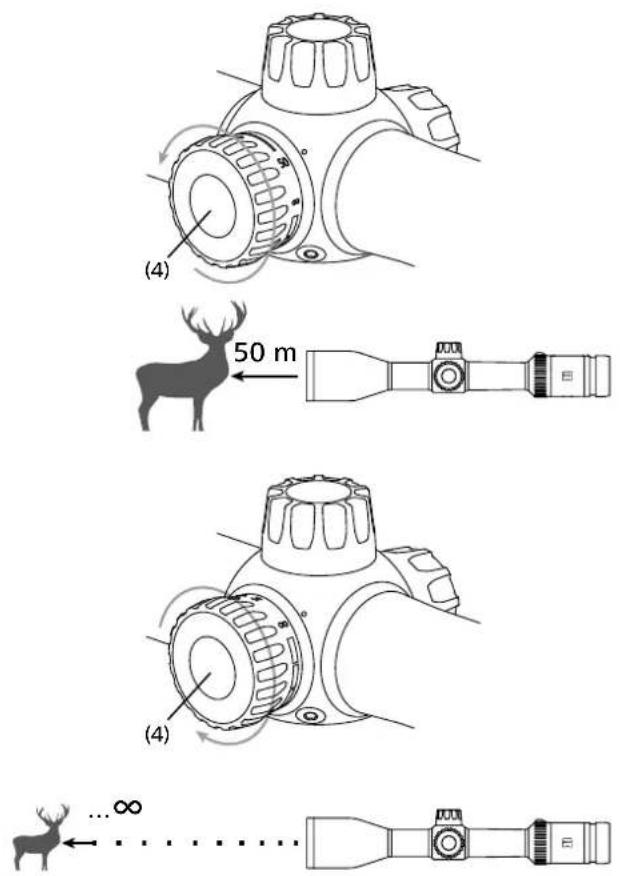

Genom att vrida på inställningsknappen (4) kan optimal skärpa ställas in för varje målavständ och målfel p.g.a. parallax undvikas.

Montering grundinställning

För att säkerställa att vapen och kikarsikte fungerar perfekt tillsammans bör kikarsiktet alltid monteras av en kvalificerad gevärssmed. Ögonskador på grund av vapnets rekyl kan undvikas genom korrekt montering med rätt ögonavständ. Dessutom garanterar rätt ögonavständ ett fullt synfält.

(5) (9) (10) (7) (8) (6) (10) (9)

Justera kikarsiktet ZEISS Conquest V6 efter vapnet

Justeringen av kikarsiktet ZEISS Conquest V6 efter vapnet, dvs. att korrigera avvikelser av träffpunkten, underlåtlas av olika klicklägen som går i lås i höjd- och sidledsjusteringen. Gör så här:

a) När du har skruvat av skyddslocken (5 resp. 6) kan du ställa in riktmedlet i höjdoch (7) sidled genom att vrida på justeringsknapparna (8). På kikarsiktena i serien ZEISS Conquest V6 motsvarar 1 klick en justering med 1/4 MOA.

Om vapnet skjuter för lågt krävs en korrigering av skottlinjen uppåt (mot "H"), vilket innebär att justeringsknappen (7) vrids moturs.

Skjuter vapnet för högt krävs en korrigering av skottlinjen nedåt, vilket innebär att justeringsknappen (7) vrids medurs.

Skjuter vapnet åt vänster krävs en korrigering av skottlinjen åt höger (mot "R"), vilket innebär att justeringsknappen (8) vrids moturs.

Skjuter vapnet åt höger krävs en korrigering av skottlinjen åt vänster, vilket innebär att justeringsknappen (8) vrids medurs.

b) När du har skjutit in vapnet drar du upp knappen (7 resp. 8) ur spårren och ställer ringens (9) nöllmarkering på indexmarkeringen (10). Tryck sedan ner knappen (7 resp. 8) i spårren igen. Indexet hjälper dig att hitta den ursprungliga inställningen igen när du har justerat riktmedlet (för andra avständ eller försök).

c) Glöm inte att skruva på locket (5 resp. 6) igen.

Observera: När kikarsiktena i serien ZEISS Conquest V6 levereras, är riktmedlet inställt på mitten av installningsområdet och justeringsringarnas (7 resp. 8) nollmarkering är inställd på indexmarkeringen (10). Utilfrån denna installning kan riktmedlet justeras uppåt och nedåt resp. åt höger och vänster över hälften av de i tabellen nedan angivna justeringsområdena.

Kikarsiktena ZEISS Conquest V6 är konstruerade så, att när riktmedelsjusteringen ändras, så syns inte motsvarande rörelse av själva riktmedlet. Riktmedlet förblir alltud i mitten på bilden vid alla inställningar.

Ballistic Turret för ZEISS CONQUEST V6 kikarsikten

Om ditt ZEISS CONQUEST V6 kikarsikte är försett med Ballistic Turret har du möjlighet att snabbt och enkelt hålla mitt i på de mest varierande avständ. Kulbanefallet kompenseras med justering av kikarsiktets visirlinje, utan att man behöver avlägsna härkorsinställningens skydd. Vridknappen (12) är försedd med en linjär delning på från 1 till 75. Avständet mellan ett delstreck till nästa ar 1 klick motsvarande ¼ MOA. Vart tionde streck är markerat med en siffra, 10-70. Om ballistikvärdena relaterade till prickskott 100 yds/m är kända, kan man direkt bestämma erforderliga klik på de olika avständen och notera dessa.

Observera: ett anslag i Ballistic Turret förhindrar inställning nedåt förbi "0"-markeringen.

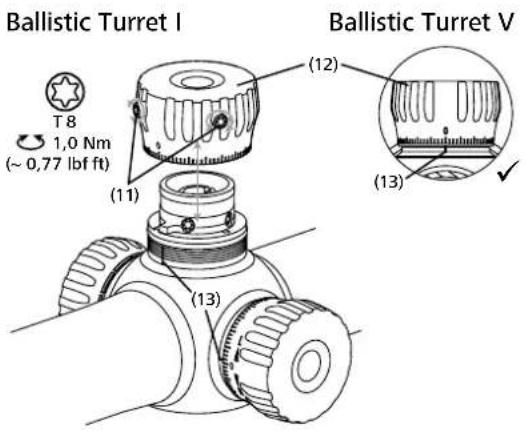

Gör så här för att utföra en skottkorrigering: Ballistic Turret I Skruva ut skruvarna (11) och dra av inställningsknappen (12).

Ballistic Turret II Skruva ut skruvarna (14) och lyft ut medbringaren (15).

Ballistic Turret III Sätt i myntet (16) i avsedd skåra i inställningsknappen (17). Om vapnet skjuter för lägt krävs en skottkorrigering uppåt (mot "H") motsvarande ett myntvarv (16) moturs. Om vapnet skjuter för högt krävs en skottkorrigering nedåt motsvarande ett myntvarv (16) medurs. Om vapnet skjuter åt vänster krävs en skottkorrigering åt höger (mot "R") motsvarande ett inställningsknappsvarv moturs (17). Om vapnet skjuter åt höger krävs en skottkorrigering åt vänster motsvarande ett inställningsknappsvarv medurs (17).

Efter det att vapnet har skottställts på en 100 yds/m-fläck:

Ballistic Turret IV Höjdjustering: Sätt på medbringaren (15) så att medbringarens anslagsstift (19) ligger emot målkikarens anslag (20). Dra sedan åt skruvarna (14). Sidojustering: Lossa skruvarna (21) och sätt på inställningsknappen (18) så att "0"-märket stämmer överens med indexmärket på läsningen (13).

Ballistic Turret V Sätt på inställningsknappen (12) så att "0"-märket stämmer överens med indexmärket på läsringen (13). Dra ål skruvarna (11) igen.

OBS: För att utnyttja målkikarens hela höjd- och sidojusteringsområde krävs mer än 2 varv. De omlöpande markeringarna under inställningsknappen markerar det läge, i vilket varv hårkorsjusteringen befinner sig. Om inställningsknappen är korrekt monterad befinner man sig i det första varvet och den första ringen är synlig. Ett varv moturs gör att inställningsknappen vrids ut (12 resp. 18). Ett varv medurs gör att inställningsknappen vrids in (12 resp. 18). Om omlöpande streck syns under inställningsknappen efter en korrigering av hårkorsjusteringen så har ett helt varv (80 klik) uppnätts i nollåget. Tre synliga, omlöpande streck motsvarar 2 varv (160 klik) i nollställningen.

Täthet

Kikarsiklet är vattentätt, trycktestat enligt ISO 9022-80 och fyllt med kvävgas. Även när riktmedelsjusteringens skyddslock (5 resp. 6) inte är påskruvat, garanteras att kikarsiklet är tätt. Se dock till att detta skyddslock (5 resp. 6) och tätningsringarna därunder sitter korrekt.

Riktmedel

Ditt kikarsikte är försett med det riktmedel du har valt. Vid modellerna ZEISS Conquest V6 ligger riktmediet på den andra bildnivån. Riktmedlet förändras inte då förstoringsgraden ändras, utan förblir alltid konstant. Hos dessa kikarsikten beror riktmedlets täckningsgrad allitså på förstoringen.

ZBR

För en aktuell översikt över tillgängliga riktmedel samt täckningsgrader, besök www.zeiss.de/subtensions eller kontakta oss på:

Carl Zeiss

Sports Optics GmbH

ZEISS Gruppe

Gloelstraße 3 - 5

D-35576 Wetzlar

Byte av riktmedel

Självklart kan kikarsiktena ZEISS Conquest V6 också i efterhand utrustas med ett annat riktmedel. För byle av riktmedel bör kikarsiktet skickas in till vår kundtjänst.

Skötsel och underhåll

Kikarsiktet är försett med en ZEISS LotuTec beläggning. Detta effektiva skyddande skikt för linsytorna reducerar nedsmutsningen av linsen märkbart, tack vare den särskilt glatta ytan som gör att allt slags smuts inte fastnar så lätt och kan avlägsnas snabbt, lätt och utan ränder. Samtidigt är LotuTec beläggningen molständskraftig och slittålig.

Ditt ZEISS kikarsikte kräver ingen speciellt underhåll. Grov smuts (t. ex. sand) på linsema bör inte torkas av, utan blåsas bort eller avlägsnas med en hårpensell Fingeravtryck kan efter en längre tid ge upphov till skador på linsytorna. Det lättaste sättet att rengöra linsytor är att andas på dem och torka dem med en ren linsrengöringsduk eller -papper.

Problem med svampbeläggning på linselementen, som ofta uppstår i tropikerna, avhjälps genom att kikarsiktet förvaras torrt och de yttre linsytorna har en god ventilation.

Reservdelar för ZEISS Conquest V6

Om du behöver reservdelar till ditt kikarsikte, t. ex. skyddslock, var god vänd dig till din återförsäljare, vårt lokalkontor i Sverige eller vår kundtjanst.

Vära telefontider för kundförfrågningar är mändag – fredag, kl. 8 till 18 (MET).

Tel.: [phone]

Fax: [phone]

[e-mail]

* Tillbehör ingår inte i leveransomfattningen!

ZEISS står för en pålitigt hög kvalitetsnivå. Oberoende av återförsäljarens garantiförpliktelser gentemot kunden ger vi som tillverkare därför tio års garanti på denna ZEISS-produkt.

Information om garantins omfattning finns på:

Ändringar av utförande och leveransomfattning, vilka syftar till teknisk vidareutveckling, förbehålna. För tryckfel och misstag lämnas inget ansvar.

ZEISS CONQUEST V6 3-18x50 | 5-30x50
