BRUKSANVISNING LRP S3 6-36x56 ZEISS

Precisionskikarsikte för skott på långt avstånd

SE Bruksanvisningar/kundtjänst och garanti

Produkter från ZEISS kännetecknas av enastående optisk prestanda, precisionstillverkning och lång livslängd. För att du ska kunna använda ditt kikarsikte på bästa sätt och under många år, observera följande instruktioner.

WARNING!

Observera säkerhetsanvisningarna och den juridiska informationen i bilagan som även finns här:

Innehållsförteckning

Leveransomfattning	404
Tekniska data 405
Delarnas namn 406
Byte av förstoring 408
Ställa in skärpan på streckplattan/dioptriinställning	409
Belysning av streckplattan 410
Byte av batteri 412
Parallaxinställning	413
Montering och grundinställning 414
Justering av streckplattan 416

Inskjutning av kikarsiktet 418
Höjdinställningsreglage	420
Inställning av höjdinställningen för det ballistiska stoppet	422
Sidoinställningsreglage med spärr (ELWT) 426
Nolla sidoinställningsreglaget (ELWT) 428
Streckplatta ZF-MRi (FFP) 432
Streckplatta ZF-MOAi (FFP) 434
Tillbehör	436
Skötsel och underhåll 438
Kundservice och garanti 440

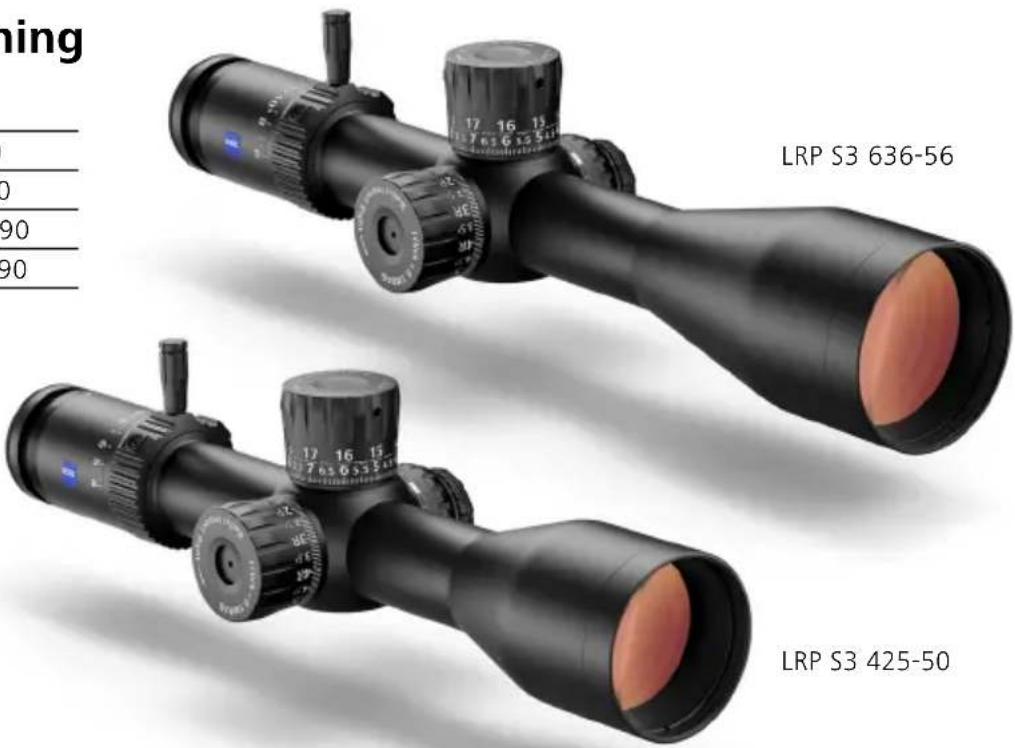

Leveransomfattning

LRP S3 Artikelnummer

425-50 MRi 522675-9916-090

636-56 MRi 522695-9916-090

425-50 MOAi 522665-9917-090

636-56 MOAi 522685-9917-090

ning LRP S3 636-56 LRP S3 425-50

Leveransomfattning

• Kikarsikte
• Förstoringsspak
• Skyddslock
• Litiumbatteri 3 V CR 2032
• Linsrengöringsduk
• Bruksanvisning
• Säkerhetsanvisningar
• Torx*-nyckel (T8)
  * Torx är ett registrerat varumärke som tillhör Acument Intellectual Properties, LLC.

Tekniska data		36-56
Förstoring 4x-25x6x-36x
Streckplattas fokalplan Första fokalplan (FFP, First Focal Plane)
Effektiv objektivdiameter 50 mm 56 mm
Utgångspupilldiameter		7,1-2,0 mm	8,8-1,6 mm
Skymningstal 11,7-35,4 17,7-4 4,9
Synfält		9,5-1,6m/100m//28,5-4,8ft/100yd	6,8-1,1 m/100 m//20,4-3,3 ft/100yd
Objektiv synvinkel		5,4°-0,9°	3,9°-0,6°
Dioptri-inställningsområde +3/-3 dioptrier
Ögonavständ		8-9 cm/3-3,5 tum
Parallaxinställningsområde		15-∞ m/16,4-∞ yd	10-∞ m/10,9-∞ yd
Inställningsområde höjd (E = Elevation) + sida (W = Windage)	MRAD	E: 46,54 + W: 17,45	E: 32,00 W: 11,63
	MOA	E: 160+ W: 60	E: 110 + W: 40
Inställning med klick	MRAD	0,1
	MOA	0,25
Mitrörsdiameter		34 mm
Okulärdiameter		45 mm 45 mm
Objektivdiameter 60 mm 65 mm
Objektivrörsdiameter		M57x0,75 mm	M62x0,75 mm
Hårdning		LotuTec®, T*
Kvävefyllning		ja
Vattentäthet		400 mbar (4 m/13 ft)
Funktionstemperatur		-25-+50 °C/-13-+122°F
Längd (mellan-dioptriinställning)		340 mm / 13,4 in	384 mm / 15,1 in
Vikt		1 040g/36,7 oz	1 107 g / 39,1 oz
Streckplatta (belyst)		ZF-MRi (milliradian) / ZF-MOAi (bågminuter)

Ändringar av den ovannämnda informationen och leveransomfattningen som syftar till teknisk vidareutveckling förbehålls.

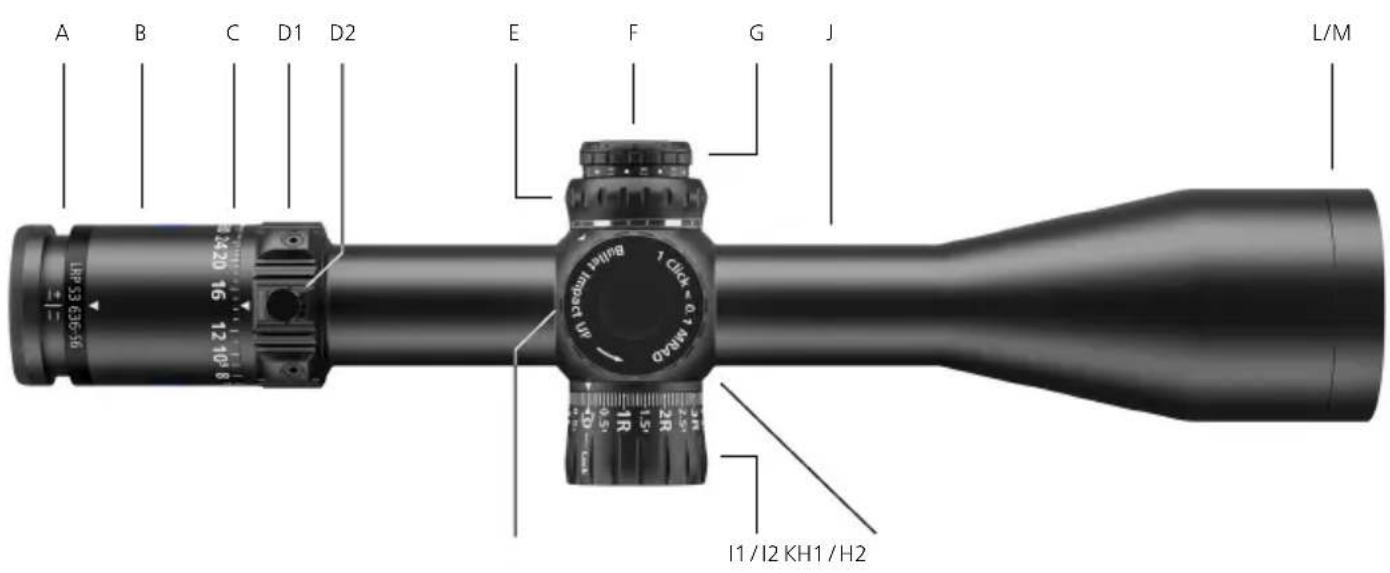

Delarnas namn

A B C D1 D2 E F G J L/M 18P 53 636-56 104.20 16 1210 8 Burstar Imager 1 Click 0.7 magio I1/I2 KH1/H2

Egenskaperna kan skilja sig åt beroende på modellkonfigurationen.

A Inställning av dioptrivärden
B Okulärrör
C Skala förstoringsväxlare
D1 Förstoringsväxlare
D2 Spak för förstoringsväxlare
E Parallaxinställning
F Batterifack
G Belysning av streckplatta på/av samt inställning
H1 Höjdinställningsreglage MRAD
H2 Höjdinställningsreglage MOA
I1 Sidoinställningsreglage MRAD med spärr
12 Sidoinställningsreglage MOA med spärr
J Mellanrör
K Mellandel
L Objektiv
M Objektivrörgänga

Aktuell information om våra produkter finns under:

H1–Höjdinställnings- reglage MRAD

1R 0.5' ← Lock 0.5 1L 1.5 2L 2.5

I1-Sidoinställnings- reglage MRAD

TCHN=0.35 Impact UP 28 26 48 46 44 1 2 1 0 24 23 22 21 20 3 4 1 2

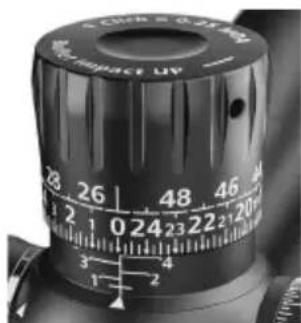

H2–Höjdinställnings- reglage MOA

12-Sidoinställnings- reglage MOA

WARNING!

Titta aldrig genom kikarsiktet på solen eller en laserljuskälla! Att göra det kan leda till allvarliga ögonskador.

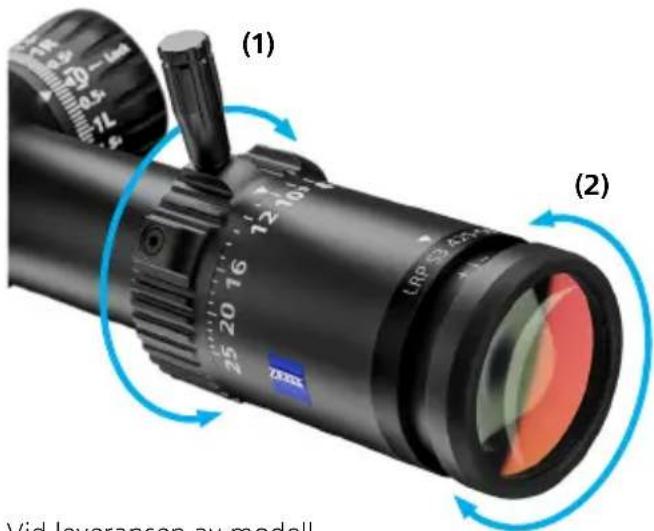

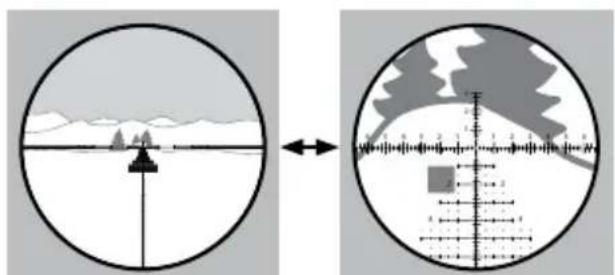

Byte av förstoring

Förstoringen kan ställas in steglöst mellan det lägsta och det högsta värdet (1a, 1b). Vrid i så fall på förstoringsväxlaren (1).

(1a) Låg förstoring
(1b) Hög förstoring

(1) 25 20 16 12 10 (2) Vid leveransen av modell

Vid leveransen av modell

LRP S3 följer en spak för förstoringsväxlaren med. Denna kan skruvas in i något av de tre fästena på förstoringsväxlaren beroende på skyttens önskemål. De tre monteringslägena möjliggör anpassning till de aktuella användarvillkoren.

Ställa in skärpan på streckplattan/dioptriinställning

Vrid okuläret (2) tills du får en skarp bild av streckplattan för att ställa in streckplattans skärpa (2b).

Om du använder glasögon eller linser när du skjuter ska skärpan ställas in när du har på dig glasögonen eller linserna isatta.

1. Börja med att ställa in kikarsiktet på den högsta förstoringen.
2. Ställ in parallaxkompensationen på oändlig (∞).
3. Titta på en färgneutral bakgrund, till exempel en vit eller grå vägg, genom kikarsiktet. En eventuellt störande bakgrundsbild kan döljas genom att objektivet täcks över med en transparent duk. När du tittar genom okuläret ska streckplattan vara klar och tydlig. Tänk på att ögat börjar anpassa

sig till skärpan efter cirka 2 sekunder. Detta gör att skärpan ställs in fel. Därför ska du bara titta en kort stund genom okulåret och sedan 5 till 10 sekunder åt sidan. Upprepa detta förlopp vid behov. Streckplattan ska vara knivskarp utan att ögat ansträngs.

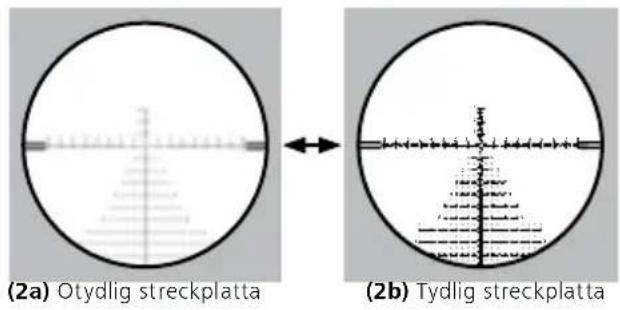

(2a) Otydlig streckplatta (2b) Tydlig streckplatta

1. Gå tillväga på följande sätt för att genomföra inställningarna: Beroende på hur ögat fungerar vid fokusering får du oftast bäst resultat genom att först vrida in okuläret tills streckplattan blir lite oskarp (2a) för att sedan vrida ut det tills streckplattans bild är skarp (2b).

Efter att streckplattans skärpa har ställts in ska okulärets position noteras för framtida användning.

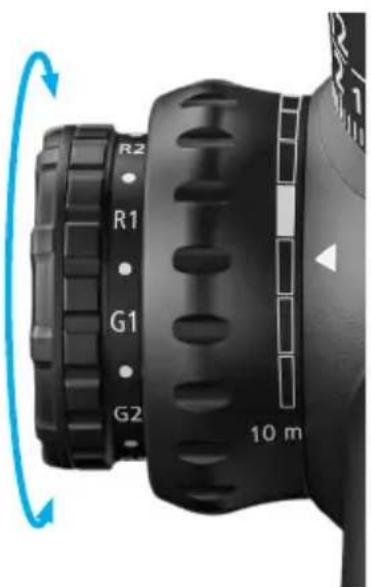

Belysning av streckplattan

Streckplattslampan slås på genom att inställningsratten vrids till något av lägena 'R' eller 'G'. I inställningsområdet 'G' lyser streckplattan grönt. I inställningsområdet 'R' lyser streckplattan rött.

Ljusstyrkan kan ställas in. På skalan motsvarar '1' den lägsta ljusstyrkan och '5' den högsta ljusstyrkan. I mellanläget mellan de båda inställningsområdena är streckplattslampan avstängd.

Lampstreckplattan blinkar när batterinivån är låg. Detta märks bara vid hög ljusstyrka och först med grön och sedan röd lampstreckplatta.

Om du märker att lampmarkeringen förflyttas något under vissa förhållanden när vapnet slås an ska du kontrollera att målögat befinner sig exakt på kikarsiktets optiska axel. På så sätt garanteras att skotten placeras exakt.

SE Bruksanvisningar ZEISS LRP S3 425-50 | 636-56

Byte av batteri

Inläggning/borttagning av batteriet

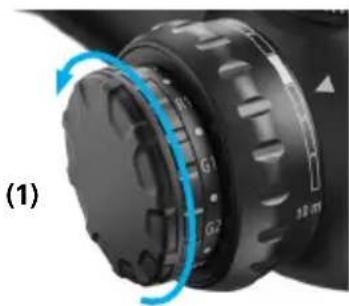

För att byta batteriet (typ CR 2032) ska locket skruvas av moturs (1).

Lägg in batteriet med pluspolen (+) utåt. Skruva sedan på locket igen (2). Kontrollera också att tätningsringen sitter korrekt och är i gott skick. Är packningen skadad måste den bytas.

Anvisning: Ta ut batteriet ur kikarsiktet om du inte ska använda det under en längre tid.

WARNING!

Observera säkerhetsanvisningarna och de gällande föreskrifterna i bilagan om hantering av batterier och avfallshantering av dessa. De finns här: www.zeiss.com/cop/safety.

Parallaxen är den märkbara förskjutningen av streckplattan i förhållande till målet när ögat rör sig i förhållande till kikarsiktets utgångspupill. Detta beror på att målet och streckplattan visas på olika fokalplan i kikarsiktet.

Med hjälp av parallaxinställningen kan parallaxefel åtgärdas genom att skärpans inställning anpassas. Parallax uppträder när streckplattan rör sig något i förhållande till målet vid ögats horisontella och vertikala rörelser. Parallax leder till att man siktar fel.

Parallax kompensation

Kontrollera om det förekommer parallaxer i kikarsiktet när du tittar mot en siktpunkt genom kikarsiktet och vapnet vilar mot ett stabilt underlag. Åtgärda parallaxen genom att vrida inställningsratten för parallaxkompensationen tills streckplattan inte rör sig i förhållande till målpunkten ens vid lätta rörelser med huvudet eller ögonändringar.

Bild och streckplatta befinner sig på samma plan (ingen parallax)

WARNING!

Se till att vapnet är urladdat, förslutningen öppen och patronläget tomt innan ZEISS kikarsiktet monteras.

Om monteringen av kikarsiktet är bristfällig eller felaktigt genomförd kan följden bli omfattande materiella skador, personskador eller till och med dödsfall.

Rekylen frigör en mängd energi och kan innebära fara för skytten! Kontrollera därför att monteringen ger största möjliga ögonavständ. Beakta särskilt denna varning om du skjuter i uppförslutning eller i liggande position. Dessa skjutpositioner kan minska ögonavständet markant.

Om du saknar erfarenhet av eller känner dig osäker på de efterföljande arbetena rekommenderar ZEISS att du låter dem utföras av en vapensmed.

Montering och grundinställning

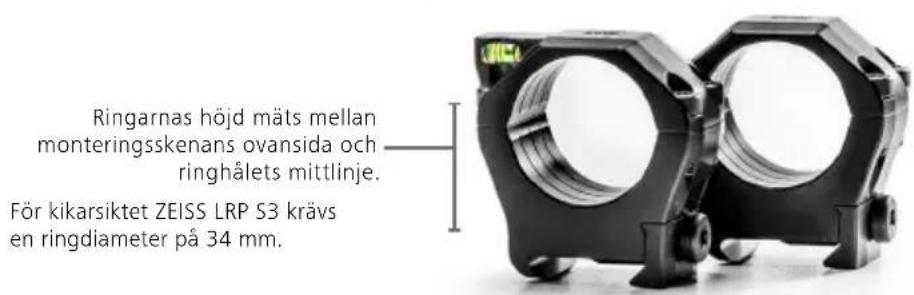

Val av lämplig ringmontering (34 mm)

För att säkerställa att vapnet och kikarsiktet samverkar perfekt som en enhet rekommenderar ZEISS följande:

■ Använd ringar och baser av hög kvalitet och som passar perfekt till vapnet och kikarsiktet, t.ex. ZEISS Precision Rings.

Fäst baserna på systemet och följ uppgifterna för åtdragningsmoment från tillverkaren av fästskruvarna. Kontrollera att fästskruvarna och de gångade hålen är rena och fria från fett och smuts.

Montering av ringarna på baserna

Kontrollera att ringarnas och rörkroppens kontaktytor är rena och fria från fett. Det får inte finnas något extra material mellan rörkroppen och ringarnas inre ytor.

Kontrollera att ringarnas höjd medger ett tillräckligt avständ mellan objektivet och pipan. Planera för ett extra avständ om ett objektivskydd eller skyddshölje ska användas. Fäst ringarna på baserna enligt tillverkarens anvisningar. Se till att ringarna inte ligger an mot övergångarna från mittröret till objektiv- och okulärröret. Kontrollera att ringarna inte ligger an på kikarsiktets mellanstycke.

1. Ställ in kikarsiktet på maximal förstoring vid den första anpassningen till vapnet. Placera kikarsiktet i ringarna så långt fram som möjligt. Dra åt ringskruvarna med lätt spänning för att hålla kikarsiktet på plats på ett skonsamt sätt. Det får inte förskjutas, men det ska inte heller kunna röra sig fram och tillbaka eller vridas.

SE Bruksanvisningar ZEISS LRP S3 425-50 | 636-56

1. Placera vapnet i den normala skjutpositionen. Placera huvudet så längt framåt på stocken som du gör när du skjuter normalt. Skjut nu kikarsiktet långsamt bakåt tills hela synfältet visas. ZEISS rekommenderar att kikarsiktet monteras i denna position för att garantera maximalt ögonavständ.

Observera: Om du har på dig tjocka kläder kan du i vissa fall behöva justera monteringen av kikarsiktet för att säkerställa maximalt ögonavständ.

Justering av streckplattan

För exakt placering av skotten måste streckplattan och vapnet vara vinkel- resp. lodrätt placerade till varandra. Detta minskar inställningsfel, vars effekt blir starkare när avståndet till målet ökar.

Streckplattorna i ZEISS-kikarsikte är inriktade lodrätt mot mellandelens plana undersida. Gör på följande sätt för att rikta in streckplattan:

1. Se till att vapnet är urladdat och vilar vågrätt på ett stöd eller en sandsäck under hela proceduren.

2. Titta på ett lod genom kikarsiktet eller en målbricka med en lodrät markering på ett avständ på cirka 100 meter.

3. Vrid kikarsiktet i ringarna tills streckplattans vertikala linje ligger i linje med lodet eller den lodräta markeringen på skottavlan.

När allt är korrekt inriktat ska ringförskruvningarna dras åt jämnt så att kikarsiktet fixeras i ringarna.

Observera det fastställda vridmomentet när ringförskruvningarna ska dras åt. Nu ska ZEISS-kikarsikte vara korrekt inriktat och skottstabilt.

I en videoguide visar vi hur man ska skjuta in och ställa in för att kikarsiktet med ett ballistiskt stopp ska fungera optimalt. Videon hittar du på YouTube-kanalen ZEISS Hunting eller under www.zeiss.com/lrp-s3.

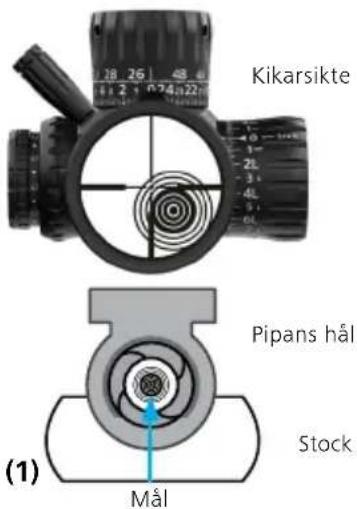

Kikarsikte Pipans hål Stock Mål (1)

1. Kontrollera att vapnet är urladdat och det inte finns några patroner i patronläget. Fixera vapnet i ett stöd och ta bort förslutningen.
2. Titta ut från låsänden (1) genom loppet och rikta in vapnet mot målpunkten. Denna måste synas mitt i lopphålet (2). Kontrollera att vapnet inte rör sig. Ställ in streckplattan med höjd- och sidoinställningsreglaget tills den är i jämnhöjd med målpunkten (3) (sidoinställningen måste låsas upp, se sidan 426). Se till att målet alltid syns centrerat i pipan.

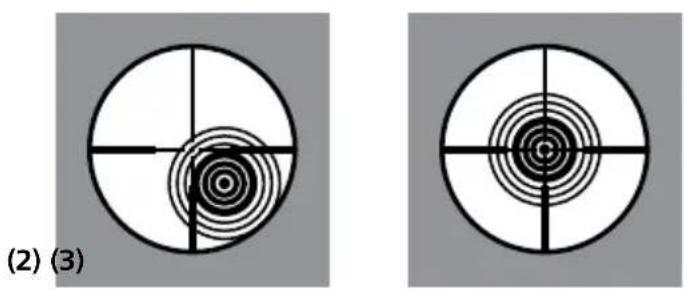

Centrera streckplattan utifrån siktpunkten med hjälp av höjd- och sidoinställningen. Siktpunkten måste alltid vara centrerad i pipans hål.

Kikarsikte Pipans hål Stock Mål (1)

1. När streckplattan är inriktad mot loppaxeln kan inskjutningen på 25, 50 eller 100 meter påbörjas. ZEISS rekommenderar 2 till 3 skott för att bekräfta träffläget på målbrickan. När skotten ligger på målbrickan går du vidare till nästa steg.
2. Sikta på den fastställda stoppunkten i steg 3. Kontrollera att vapnet inte rör sig och centrera streckplattan med hjälp av höjd- och sidojusteringen i mitten av den beskjutna gruppen i steg 3.

3. Bekräfta träffpositionen med en ytterligare grupp med 3 skott. Skottgruppens mittpunkt ska nu motsvara stoppunkten. När inskjutningen är klar rekommenderar ZEISS att man bekräftar en sista gång med 2 till 3 ytterligare skott mot målet på lämpligt inskjutningsavständ. Observera också informationen i "Observera" nedan.

4. a) Ställ in höjdjusteringen på noll och ställ in det ballistiska stoppet (se sidan 422).
   b) Ställ in sidojusteringen på noll och spärra den (se sidan 428).

Observera: Träffpunktspositionen påverkas av många olika faktorer, t.ex. typ av ammunition, löptemperatur och vind. Kontrollera att omgivningsförhållandena och de tekniska parametrarna är identiska vid inskjutningen.

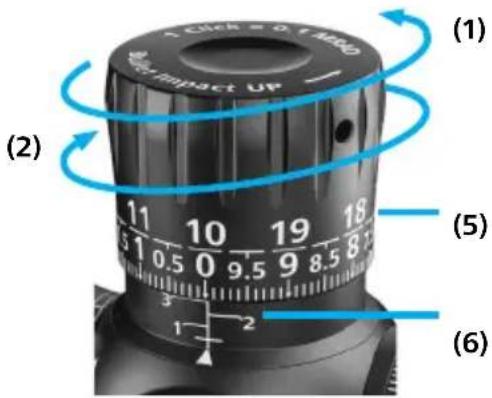

Höjdinställningsreglage

Höjdinställningsreglaget innehåller en mekanisk anordning som flyttar streckplattan över hela inställningsområdet i vertikalt läge.

Vrid höjdinställningen moturs för att ställa in träffpunkten uppåt (1); vrid höjdinställningen medurs för att ställa in träffpunkten nedåt (2).

TICKER = 0.1450 Impact UP (1) (2) (5) (6)

(3)

(4) 11 10 19 1.5 1 0.5 0 9.5 9 8.5

MRAD-höjdinställnings- reglage

28 4 3 2 1 0 24 23 22 21

MOA-höjdinställnings- reglage

Beroende på kikarsiktets konfiguration anges inställningsvärdena för inställningsreglaget i milliradian (MRAD) (3) eller i vinkelminuter (MOA, Minute Of Angle) (4).

Skalan med två rader möjliggör snabb optisk identifiering för korta till långa skjutavstånd (5). Den aktuella vridningen av inställningsreglaget visas med siffrorna 1 till 4 (6). Nollmarkeringen visas upptill på triangelmarkeringen med en horisontell linje.

ZEISS LRP S3-modeller levereras med följande fabriksinställning:

• Höjdinställningen befinner sig i mitten av streckplattans totala inställningssträcka.
• Det ballistiska stoppet är inställt på det maximala höjdinställningsområdet.

Klickinställningen motsvarar följande steg:

■ MRAD-inställningsreglage = 0,1 MRAD per klick
■ MOA-inställningsreglage = 0,25 MOA per klick

Ett helt varv motsvarar därmed följande inställningssträcka:

■ MRAD-inställningsreglage = 10 MRAD per varv
■ MOA-inställningsreglage = 25 MOA per varv

Den totala inställningssträckan är:

■MRAD-inställningsreglage = inställningsområdet för totalhöjden 425-50: 46,5 MRAD 636-56: 32,0 MRAD

■MOA-inställningsreglage = inställningsområdet för totalhöjden 425-50: 160 MOA 636-56: 110 MOA

Inställning av höjdinställningen för det ballistiska stoppet

Observera A: Med det ballistiska stoppet kan höjdinställningsreglaget ställas på "0" efter inställningen.

Observera B: Det ballistiska stoppet går att komma åt när höjdinställningsreglagets kåpa har tagits bort. Dra i så fall ut de tre Torx-skruvarna T8.

Observera C: Lossa de tre ytterligare Torx-skruvarna T8 vid det ballistiska stoppet. Nu kan det ballistiska stoppet ställas in.

Se upp: Kontrollera alltid att vapnet är urladdat innan kikarsiktet ställs in.

Steg 1: För de följande stegen utgår vi från att kikarsiktet är inskjutet på önskat inskjutningsavständ och att inställningsreglagen är korrekt inställda. Vi rekommenderar att vapnet och kikarsiktet fixeras så att alla onödiga rörelser kan förhindras och båda händerna är fria.

Steg 2:

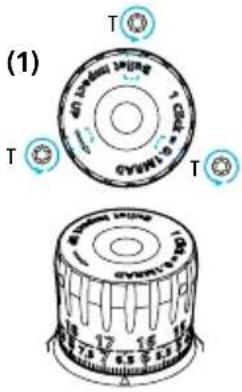

a) Använd en Torx-nyckel T8 för att lossa de tre skruvarna ett varv moturs (1).

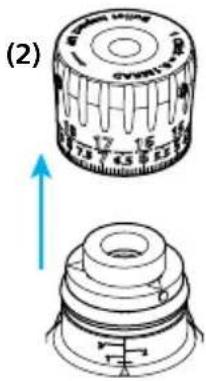

b) Lyft av höjdinställningsreglagets kåpa (2).

c) När käpan lyfts av kan man känna av ett litet motständ.
d) Lägg sedan käpan på ett rent underlag. Kontrollera att smuts eller främmande objekt inte hamnar i käpan.
e) Nu går det att komma åt det ballistiska stoppet. Det ballistiska stoppet ska alltid hållas rent.

(1) T 40 mmol/mg CYMMI 5-7-1 T T CYMMI 5-7-1 CYMMI 5-7-1 12 16 18 7.5 7.5 7.5 7.5

(2)

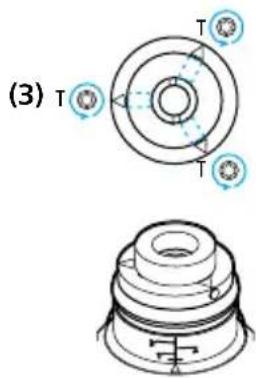

Steg 3: Lossa de tre Torx-skruvarna T8, som har en triangel på det ballistiska stoppets bricka, ett varv moturs (3). Tryck ned det ballistiska stoppets bricka ordentligt tills det tar stopp.

(3) T T

Vrid det ballistiska stoppets bricka medurs tills det tar stopp (4). Kontrollera att de båda stiften (4) har kontakt med varandra – inställningsreglaget får inte ställas längre ned. Vrid nu fast de tre Torx-skruvarna T8, som har en triangel (5) på det ballistiska stoppets bricka. Skruvarnas åtdragningsmoment är 1 Nm eller 8,85 tum-lbs.

(4)

1.) 2.)

(5)

T T T

Observera: Vrid inte skruvarna för hårt. Om åtdragningsmomentet inte är tillräckligt stort leder detta till att kåpan glider när inställningsreglaget ska ställas in.

Steg 4: Kontrollera att hela komponentgruppen är fri från smuts och främmande objekt och sätt sedan på käpan igen. Placera käpan i mitten på inställningsreglaget och tryck något nedåt (6). Fortsätt utöva lite tryck på käpan och ställ den ingraverade "0" eller nollmarkeringen på den ingraverade vertikala mittlinjen vid inställningsreglagets bas. Dra åt de tre Torx-skruvarna T8 medurs (7). Skruvarnas åtdragningsmoment är 1 Nm eller 8,85 tum-lbs.

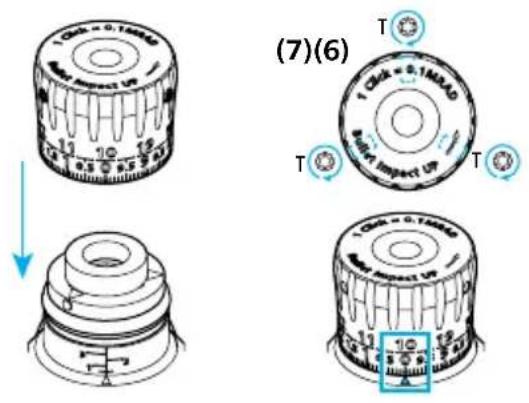

Steg 5: Kontrollera nu det ballistiska stoppets inställning. Försök att vrida ut höjdinställningsreglaget via det nyligen inställda ballistiska stoppet. Höjdinställningsreglaget ska inte vridas ut via det ballistiska stoppets nyligen genomförda inställning. Höjdinställningsreglaget ska tydligt slå an mot det ballistiska stoppet. Det får inte synas något ytterligare klicklås eller en ytterligare inställningssträcka.

(7)(6) T T T T T 100kΩ = 0.1MΩ 100kΩ = 0.1MΩ 100kΩ = 0.1MΩ 100kΩ = 0.1MΩ 100kΩ = 0.1MΩ

Steg 6: När det ballistiska stoppet är korrekt inställt ska vapnets träffposition kontrolleras genom att 2 till 3 provskott avfyras mot målet på lämpligt inskjutningsavständ.

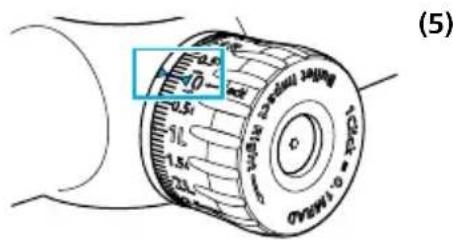

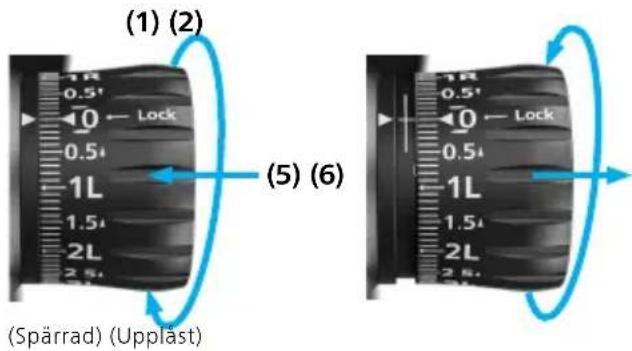

Sidoinställningsreglage med spärr (ELWT)

Sidoinställningsreglaget har en mekanisk anordning som flyttar streckplattan över hela inställningsområdet i horisontellt läge. Vid inställning måste inställningsreglaget vara UPPLÅST. För att ställa in träffpunkten åt höger (1) ska inställningsreglaget vridas moturs och för att ställa in träffpunkten åt vänster (2) ska

(1) (2) 1R 0.5' 0 ← Lock 0.5 1L 1.5 2L 2.5 (Spärrad) (Upplåst) (5) (6) 1R 0.5' 0 ← Lock 0.5 1L 1.5 2L 2.5

(3) (4) MRAD-sidoinställningsreglage

-4R 3' -2R 1- 0←Lock 1- -2L 3↓ (7) (8)

MOA-sidoinställnings- reglage

inställningsreglaget vridas medurs.

Beroende på kikarsiktets konfiguration anges inställningsvärdena för inställningsreglaget i milliradian (MRAD) (3) eller i vinkelminuter (MOA, Minute Of Angle) (4).

Spärrfunktionen skyddar inställningsreglaget mot inställningar som görs av misstag, tryck i så fall in kåpan (5). Ställ in inställningsreglaget genom att läsa upp och dra ut det (6).

Pilarna intill markeringarna 'R' (7) och 'L' (8) visar åt vilket håll inställningsreglaget måste vridas för att ställa in träffpunkten åt höger eller vänster.

ZEISS LRP S3-modeller levereras med följande fabriksinställning:

• Sidoinställningen befinner sig i mitten av streckplattans totala inställningssträcka.
• Kåpan är spärrad.

Klickinställningen motsvarar följande steg:

■ MRAD-inställningsreglage = 0,1 MRAD per klick
■ MOA-inställningsreglage = 0,25 MOA per klick

Ett helt varv motsvarar därmed följande inställningssträcka:

■ MRAD-inställningsreglage = 10 MRAD per varv
■ MOA-inställningsreglage = 25 MOA per varv

Den totala inställningssträckan är:

■ MRAD-inställningsreglage = totalt sidoinställningsområde 425-50: 17,45 MRAD 636-56: 11,63 MRAD
■ MOA-inställningsreglage = totalt sidoinställningsområde 425-50: 60 MOA 636-56: 40 MOA

Nolla sidoinställningsreglaget (ELWT)

Observera A: Sidoinställningsreglaget har en spärr och en gränsställare för inställningssträckan. Kåpan kan tas bort.

Observera B: Torx-skruven T8 måste vara fullständigt utdragen ur kåpan.

Observera C: Vid behov kan skytten ta bort gränsställaren för inställningssträckan.

Se upp: Kontrollera alltid att vapnet är urladdat innan kikarsiktet ställs in.

Steg 1: För de följande stegen utgår vi från att kikarsiktet är inskjutet på önskat inskjutningsavständ och att inställningsreglagen är korrekt inställda. Vi rekommenderar att vapnet och kikarsiktet fixeras så att alla onödiga rörelser kan förhindras och båda händerna är fria.

Steg 2: Det är mycket sannolikt att inställningsreglaget för kikarsiktet måste ställas in via fabriksinställningarna. I så fall måste nolläget för kikarsiktet korrigeras efter inskjutningen. Detta är mycket vanligt och gäller för alla kikarsikten. Det är inte svårt att genomföra inställningen, men det krävs noggrannhet.

Om man när fram till sidoinställningens anslag i samband med inskjutningen är det möjligt att utöka inställningsområdet när sidoinställningsreglagets kåpa har tagits av.

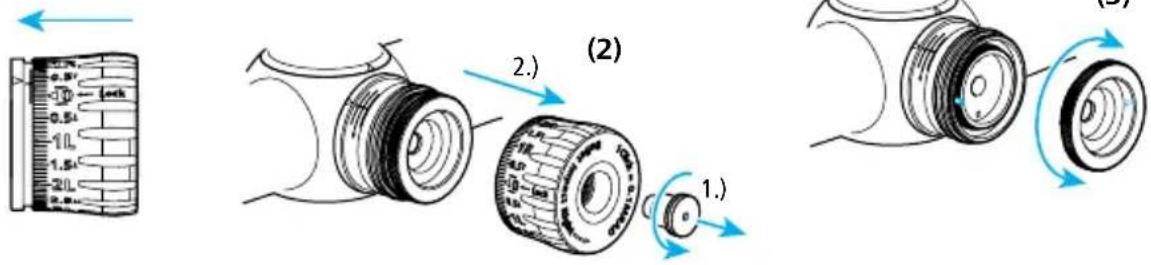

Steg 3: Kontrollera att sidoinställningen är låst (intryckt) (1) och ta av kåpan.

Lossa på Torx-skruven T8 på inställningsreglagets framsida moturs (2) 1.).

Steg 4: Ta av käpan från sidoinställningsreglaget (2) 2.). Lägg käpan på ett rent underlag. Kontrollera att käpans insida och de mekaniska delar som ligger öppet samt sidoinställningsreglagets O-ring inte är förorenade.

Steg 5: När inställningsreglagets bricka har tagits av ska det vridas så att det inre stoppstiftet är placerat 180° i förhållande till stoppstiftet i sidoinställningsreglagets bas (3).

(1)

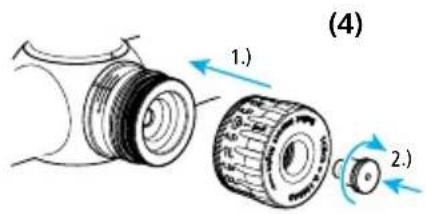

Steg 6: Rikta in kåpan på sidoinställningsreglaget på "0" och tryck in den i låsposition. Dra in Torx-skruven T8. Skruvens åtdragningsmoment är 0,5 Nm eller 4,43 tum-lbs (4).

Steg 7: Vrid sidoinställningsreglaget tills nolläget har uppnåtts. (Om sidoinställningsreglaget stöter mot anslaget en gång till ska de ovanstående stegen upprepas tills nollpunkten har uppnåtts).

Steg 8: Sista steget: När nollpunkten har uppnåtts ska 0-markeringen på sidoinställningsreglagets käpa ställas på nollmarkeringen (5).

i. Ställ in nolläget på följande sätt: Kontrollera att sidoinställningsreglaget befinner sig i det lästa läget (LOCK).

ii. Lossa på Torx-skruven T8 på framsidan till inställningsreglagets käpa moturs.

Ta av kåpan från sidoinställningsreglaget (2).

(4) 1.) 2.)

(5)

■ Rikta in sidoinställningsreglagets horisontella stopp 180° mot det vertikala stoppstiftet för inställningsreglagets bas. Sätt tillbaka inställningsreglagets bricka och kontrollera att det är korrekt placerat (3).
■ Sätt käpan med 0-markeringen mot triangeln på rörstommen och sätt fast med Torx-skruven T8 (4). Skruvens åtdragningsmoment är 0,5 Nm eller 4,43 tum-lbs.

Observera: Användaren kan ta bort gränsställaren för inställningssträckan tillhörande sidoinställningen. Ta i så fall ut käpan och inställningsreglagets bricka och vrid på det vertikala stiftet (i inställningsreglagets bas) försiktigt moturs (6).

Steg 9: Kontrollera en gång till att sidoinställningsreglagets nolläge är korrekt. Aktivera kikarsiktets korrekta inställning och vapnet med 2 till 3 ytterligare provskott mot inskjutningsbrickan på lämpligt inskjutningsavständ.

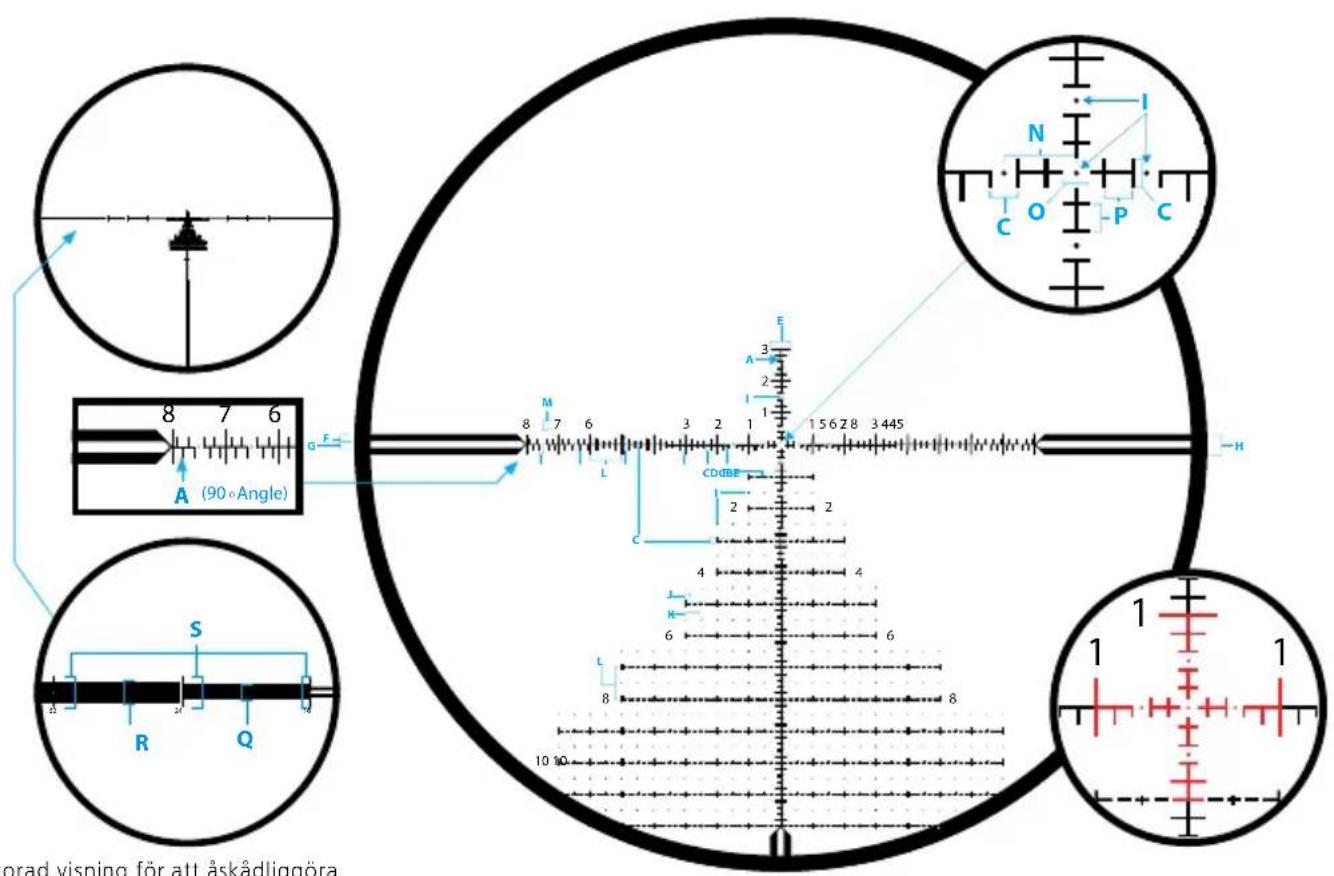

ZF-MRi = ZEISS First Focal Plane – Milliradian, illuminated ZEISS-streckplatta på första bildnivån – milliradian, upplyst

ZEISS LRP S3 425-50 636-56
Mättenhet MRAD
Linjebredd A 0,03
Avstånd B 0,1
Avstånd C 0,2
Avstånd D 0,4
Avstånd E 0,6
Avstånd F 0,2
Avstånd G 0,2
Avstånd H 0,6
Punktstorlek I	0,04
Avstånd J	0,2
Avstånd K	0,5
Avstånd L	1,0
Standardstorlek på nummer M	0,3
Avstånd N	0,5
Avstånd O	0,2
Avstånd P	0,2
Avstånd Q	0,9
Avstånd R	1,2
Avstånd S	1,8

8 7 6 A (90°Angle) S R Q orad visning för att åskådliggöra

Förstorad visning för att åskådliggöra

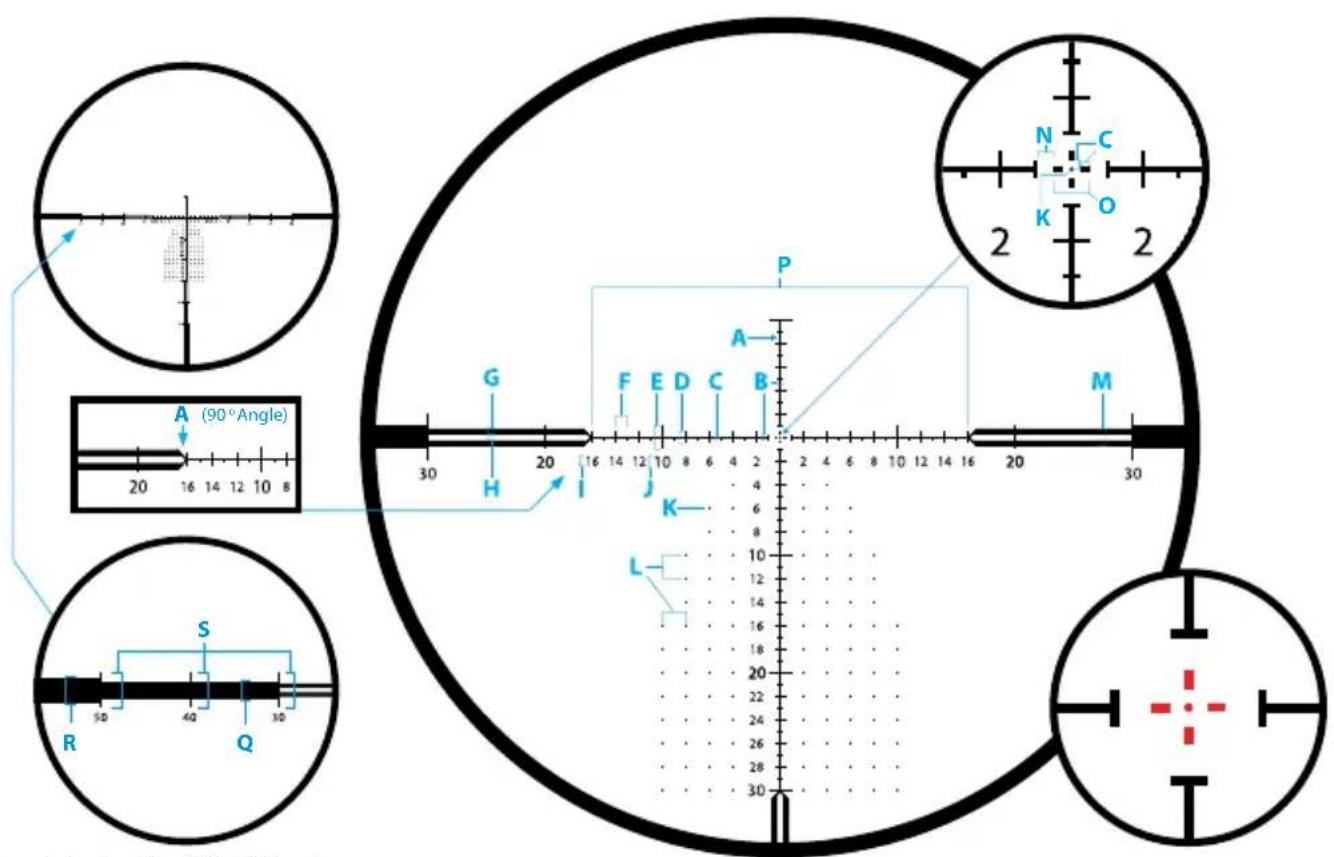

ZF-MOAi = ZEISS First Focal Plane – Minute of Angle, illuminated ZEISS-streckplatta på första bildnivån – vinkelminuter, upplyst

ZEISS LRP S3 425-50 636-56

Mättenhet MOA
Linjebredd A	0,1
Avstånd B	0,5
Avstånd C	0,25
Avstånd D	1,0
Avstånd E	2,0
Avstånd F	1,0
Avstånd G	0,5
Avstånd H	0,5
Standardstorlek på nummer I	0,75
10, 20, 30 Storlek på nummer J	1,0
Punktstorlek K	0,125
Punktavstånd L 2,0
Avstånd M 1,5
Avstånd runt mittkrysset N 0,5
Avstånd O 1,0
Avstånd P 32
Avstånd Q 2,0
Avstånd R 3,0
Avstånd S	4,0

Förstorad visning för att åskådliggöra

Tillbehör

ZEISS Precision Rings med inbyggt vattenpass mot lutning

De ultralätta ringarna från ZEISS uppfyller standarden MIL-STD 1913 och STANAG. Dessa tillverkas enligt rigorösa krav av bästa möjliga material och med ytterst små toleranser så att du garanterat får maximal säkerhet och ett långt serviceliv vid användningen. De är utformade för skjutning på långt avständ och är lika väl lämpade för höger- som vänsterhänta skyttar. De gör det även möjligt att ställa in vilket öga som ska användas. Vattenpasset syns utan att störa när du siktar. Exklusiva, snygga och ultralätta monteringsringar som tål hög belastning vid jakt och sportskytte.

Ringarnas höjd mäts mellan monteringsskenans ovansida och ringhålets mittlinje. För kikarsiktet ZEISS LRP S3 krävs en ringdiameter på 34 mm.

Rekylklack

Inbyggd nedre rekylklack för högsta precision och skottstabilitet till och med med de starkaste kalibrarna.

Hårt fodral

Ingår i leveransen, med Torx®-bitar T15 och T25.

Vattenpass

Inbyggt vattenpass i den övre ringhalvan vilket förhindrar snedställning.

Superlätt

Väger ca 125 g med skruvar (30 mm, låg monteringshöjd).

Material med hög hållfasthet

Aluminium 7075-T6, hårdeloxerat, 30 mikron – mattsvart.

Stor klämyta

Stor klämyta för säker montering av tunga kikarsikten även på vapen med kalibrar som ger upphov till kraftig rekyl.

Solskydd 3"

Mattsvart – hårdanodiserade solskydd.

Detta tillbehör från ZEISS skyddar mot

ströljus när man kikar och skjuter.

Solskyddet kan lätt skruvas på objektivet.

Beställningsnummer
000000-2525-172
50 mm för LRP S3 425-50

Beställningsnummer
000000-2525-173
56 mm för LRP S3 636-56

Skötsel och underhåll

Se till att ditt ZEISS kikarsikte inte utsätts för extrem värme under längre tidsperioder, t.ex. inne i ett fordon under en varm dag.

Ditt ZEISS kikarsikte har utformats och tillverkats för att du ska kunna använda det på bästa sätt under många år. Vi rekommenderar att du skyddar din värdefulla optiska utrustning då den inte används genom att använda ett lämpligt objektivlock systematiskt. Vidare rekommenderar ZEISS med eftertryck att produkten alltid hålls fri från skadliga föroreningar som sand, jord, saltvatten eller andra substanser och att den alltid är ren.

Om kikarsiktet är kraftigt nedsmutsat kan det spolas av under rinnande ljummet vatten och sedan torkas av med en mjuk, ren trasa. Använd inte starka lösningsmedel för att rengöra kikarsiktet eller linserna. Om lösningsmedel används upphör garantin att gälla.

ZEISS LotuTec®-härdning

Ditt kikarsikte är härdat med ytbehandlingen ZEISS LotuTec ^® . Detta effektiva skyddsskikt på linsytorna minskar linsens nedsmutsning avsevärt tack vare en särskilt slät yta som gör att smutsen får svårare att fastna. Detta gäller för all slags smuts. Dessutom kan smutsen avlägsnas snabbt, lätt och luddfritt. Samtidigt är härdningen LotuTec ^® motständskraftig och slittålig.

ZEISS 30 DISPLAY CLEANING WIRES Geolive & Throat LETHROOM 4 Box ONIONAL ZEISS

ZEISS rekommenderar att optiken på ditt kikarsikte värdas med originalrengöringslösningar från ZEISS.

Långtidslagring

Om kikarsiktet inte används under en längre tid rekommenderar ZEISS att batteriet tas ut. Förvara kikarsiktet på en sval, torr och ren plats.

Kundservice och garanti

Vid frågor om vår service eller om du önskar hämta garantivillkoren är du välkommen att besöka vår webbplats www.zeiss.com/cop/warranty

Vid serviceförfrågningar eller om du vill ha ett kostnadsfritt exemplar av garantivillkoren som gäller för din region ska du kontakta:

ZEISS Customer Service

Carl Zeiss Sports Optics GmbH
