РУКОВОДСТВО ПОЛЬЗОВАТЕЛЯ Conquest V6 3-18x50 ZEISS

Инструкция по применению

ИНСТРУКЦИЯ ПО ПРИМЕНЕНИЮ

Марка «ZEISS» отличается великолепной оптикой, точностью обработки и долгим сроком службы продукции.

Соблюдайте нижеследующие указания по применению прицела, и он будет служить Вам длительное время.

Информация для Вашей безопасности

Утилизация батарей

Батареи нельзя выбрасывать вместе с бытовым мусором!

При возврате использованных батарей просим Вас воспользоваться системой сборных пунктов, имеющейся в Вашей стране.

Просим сдавать только разряженные батареи.

Как правило, батареи разряжены, если прибор, в который они установлены:

■выключается и сигнализирует «батарея разряжена»

■после длительной эксплуатации батарея работает со сбоями.

Воздействие окружающей среды

■Запрещается смотреть через прицел на солнце и источники
лазерного излучения! Это может привести к тяжелым травмам глаз.
■Не оставляйте прибор в течение длительного времени на солнце без защитной крышки. Объектив и окуляр могут выступать в качестве собирательной линзы и повредить расположенные внутри детали.
- Избегайте контактов с металлическими поверхностями после воздействия солнца или холода.

Опасность проглатывания

Следует избегать попадания батарей и съемных внешних деталей в руки детей (опасность проглатывания).

Работа

■Перед началом манипуляций с установленным на оружии оптическим прицелом следует постоянно проверять и следить за тем, чтобы оружие не было заряжено.
■Для предотвращения нанесения травм оружием в собранном
состоянии следите за достаточной дистанцией до глаз.
■Пожалуйста, перед эксплуатацией убедитесь в безупречной работе Вашего оптического прицела.
■Посмотрев сквозь прицел, проверьте, дает ли оптика ясное, неискаженное изображение.
■При грубом обращении не исключается нарушение регулировки.
■Правильность настройки визира проверяйте пробной стрельбой.

Комплект поставки

Оптические прицелы „ZEISS Conquest » V6" с подсветкой визира

	Продукт Номер заказа		Комплект поставки
Conquest V6 3-18x50 52 22 41			Оптический прицелЗащитный колпачокКрышка прицелаСалфетка для очисткиоптикиКраткое руководство
Conquest V6 5-30x50 52 22 51

ТЕХНИЧЕСКИЕ ДАННЫЕ 3-18x505-30x50

Увеличение		3.0	18.0	5.0	30.0
Рабочий диаметр объектива	мм	28.6	50.0	47.8	50.0
Диаметр выходного зрачка	мм	9.5	2.8	9.5	1.7
Сумеречное число		8.5	30.0	14.1	38.7
Поле зрения	фут/100ярд.(м/100м)	37.2(12.4)	6.3(2.1)	22.2(7.4)	3.6(1.2)
Объективный угол зрения	°	7.1	1.2	4.2	0.7
Диапазон регулировок диоптрий dpt-3 / + 2		-3 / + 2
Расстояние до глаза	in (мм)	3.5 (90)		3.5 (90)
Отсутствие параллакса	ярд. (м)	50 -∞		50 -∞
Диапазон настройки	МОА(см/100м)	103x58(300x170)		62x34(180x100)
Регулировка за один щелчок	МОА (см)	1/4 (0.7)		1/4 (0.7)
Диаметр средней трубки	мм	30		30
Диаметр окуляра	мм	45.5		45.5
Диаметр объектива	мм	56		56
Просветление		LotuTec®		LotuTec®
Наполнение азотом		√		√
Водонепроницаемость до	mbar	400		400
Рабочая температура	°F (°C)	-12 / +122(-25 / +50)		-12 / +122(-25 / +50)
Длина	in (мм)	13.3 (338)		14.9 (380)
Вес без внутренней шины	oz (г)	22.2 (630)		27.9 (740)

Мы оставляем за собой право на внесение изменений в исполнение и комплект поставки, служащие техническому усовершенствованию.

(1) (2) (3)

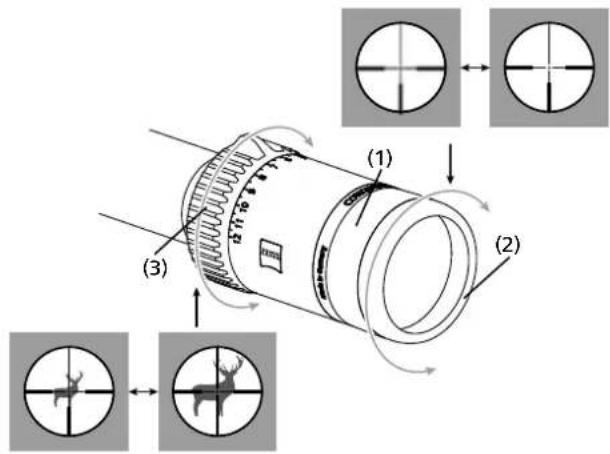

Наводка визира на резкость

Наводка визира на резкость производится путем вращения окуляра (1). Рекомендуется проводить такую регулировку при высокой степени увеличения. В этом случае визир сохранит резкость во всем диапазоне увеличения:

Указание: для защиты от травм на корпусе окуляра установлено резиновое кольцо (2).

Регулировка увеличения

Вы можете плавно регулировать кратность увеличения от самой низкой до самой высокой. Увеличение регулируется вращением маховичка (3) на окулярной трубке. Ступени увеличения отмечены цифрами и маркировкой.

Указание: для использования в темное время суток или ночью: поворот влево до упора – максимальное увеличение.

поворот вправо до упора – минимальное увеличение.

Если выступ маховичка регулировки увеличения указывает вверх, значит, установлено среднее увеличение.

Параллаксная настройка

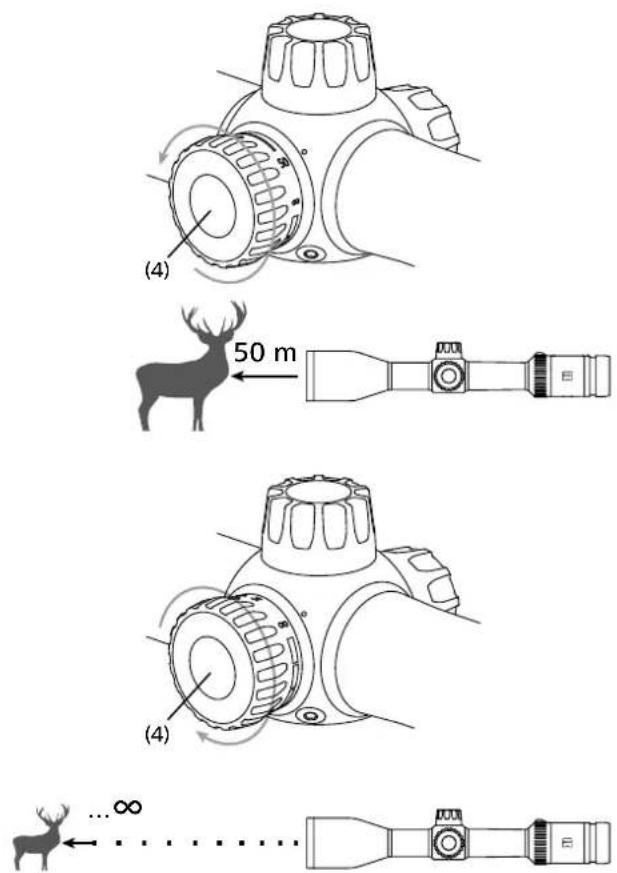

Путем поворота регулировочной кнопки (4) можно настроить оптимальную резкость на любое расстояние от цели и за счет параллакса исключить погрешность цели.

Монтаж и основная регулировка

Чтобы обеспечить идеальное функционирование оружия и прицела как единого целого, монтаж оптического прицела должен выполняться квалифицированным оружейником. Травм глаз, вызванных отдачей оружия, можно избежать при надлежащем монтаже с правильным расстоянием до глаза. Кроме этого, правильное расстояние до глаза служит гарантией достижения полного поля зрения.

(5) (9) (10) (7) (8) (6) (10) (9)

Подгонка оптического прицела «ZEISS Conquest V6» при пристрелке Юстировка оптических прицелов «ZEISS Conquest V6», т.е. корректировка при отклонении точки попадания, облегчается благодаря щелчковой фиксации регулировки визира по вертикали и горизонтали. Это осуществляется следующим образом:

a) после отвинчивания предохранительных крышек (5 или 6) можно регулировать визир поворотом регулировочных головок (7) по вертикали и горизонтали (8).
У оптических прицелов серии «ZEISS Conquest V6» один щелчок соответствует перестановке в 1/4 MOA.
Если при стрельбе пуля отклоняется вниз, то требуется корректировка выстрела вверх (направление «Н»), что соответствует вращению регулировочной головки (7) против часовой стрелки.
Если при стрельбе пуля отклоняется вверх, то требуется корректировка выстрела вниз, что соответствует вращению регулировочной головки (7) по часовой стрелке.
Если при стрельбе пуля отклоняется влево, то требуется корректировка выстрела вправо (направление «R», что соответствует повороту регулировочной головки (8) против часовой стрелки. Если при стрельбе пуля отклоняется вправо, то требуется орректировка выстрела влево, что соответствует вращению регулировочной головки (8) по часовой стрелке.

b) После завершения пристрелки регулировочную головку (7 или 8) следует вытянуть вверх из фиксатора и установить нулевую отметку круговой шкалы (9) на индексную отметку (10). Вдавать головку (7 или 8) вниз в положение фиксации. Индексная отметка служит для того, чтобы при последующих пересстановках визира (для других дистанций или другого снаряжения) можно было снова найти первоначальное положение.

с) Не забудьте навинтить на место предохранительную крышку (5 или 6).

Указание: при поставке оптических прицелов серии «ZEISS CONQUEST DL» визир установлен по центру диапазона регулировки, а нулевая отметка регулировочных колец (7 или 8) - на индексную отметку (10). Исходя из этой установки возможна регулировка вверх/вниз и вправо/влево на половину диапазонов регулировки, приведенных в таблице ниже.

Оптические прицелы «ZEISS Conquest V6» сконструированы таким образом, что при выполнении настройки визира соответствующее перемещение самого визира к центру изображения не заметно. При любых

перестановках визир всегда остается в центре изображения!

Ballistic Turret для оптического прицела ZEISS CONQUEST V6

Если прицел ZEISS CONQUEST V6 оснащен системой Ballistic Turret, вы можете быстро и просто целиться с любого расстояния. Проседание пули компенсируется путем регулировки линии визирования прицела в соответствии с расстоянием, при этом не нужно снимать защитный коплачок настройки прицельной сетки.

Ручка настройки (12) имеет линейную шкалу с делениями от 1 до 75. Расстояние между делениями составляет 1 щелчок и соответствует 1/4 МОА. Каждое десятое деление обозначено цифрами 10–70. Если известны баллистические данные в отношении точного попадания с расстояния 100 ярд./м, можно определить и записать необходимое количество щелчков для различных расстояний.

Указание: упор в Ballistic Turret предотвращает настройку ниже обозначенного значения «0».

Пристрелка оружия с Ballistic Turret:

Для корректировки стрельбы выполните следующие действия:

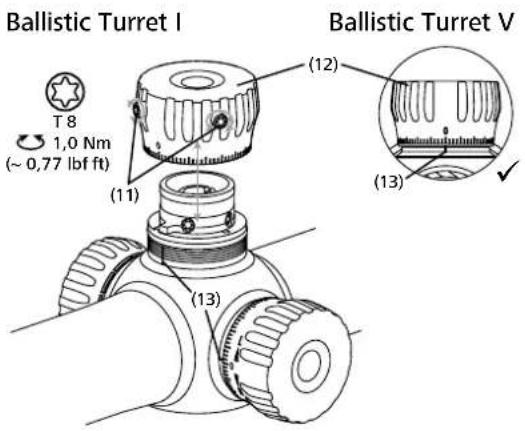

Ballistic Turret I Выкрутить винты (11) и вывести регулировочную кнопку (12).

Ballistic Turret II Выкрутить винты (14) и вывести поводковый патрон (15).

Ballistic Turret III Вставить монету (16) в шлиц регулировочной кнопки (17), предусмотренный для этой цели.

Если оружие стреляет с уклоном вниз, то в данном случае необходимо выполнить корректировку выстрела вверх (в направление „Н“), соответственно произвести один поворот монеты (16) по направлению против часовой стрелки.

Если оружие стреляет с уклоном вверх, тогда необходимо выполнить корректировку выстрела вниз, соответственно произвести один поворот монеты (16) по направлению часовой стрелки.

Если оружие стреляет с уклоном влево, то в данном случае необходимо произвести корректировку в правую сторону (в направление „R“), соответственно произвести один поворот регулировочной кнопки (17) по направлению против часовой стрелки.

Если оружие стреляет с уклоном вправо, то в данном случае необходимо произвести корректировку в левую сторону, соответственно произвести один поворот регулировочной кнопки (17) по направлению часовой стрелки.

После выполнения пристрелки оружия с точкой на 100 ярд./м:

Ballistic Turret IV Регулировка по высоте: поводковый патрон (15) установить таким образом, чтобы штифтовой упор поводкового патрона (19) прилегал к упору оптического прицела (20). После этого снова затянуть винты (14).

Боковая регулировка: разъединить винты (21) и установить регулировочную кнопку (18) таким образом, чтобы отметка «0» соответствовала индексному маркеру на фиксирующем кольце (13).

Ballistic Turret V Установить регулировочную кнопку (12) таким образом, чтобы отметка «0» соответствовала индексному маркеру на фиксирующем кольце (13). Затем снова затянуть винты (11).

Указание: с целью использования всего диапазона настройки по высоте и по сторонам оптического прицела необходимо выполнить больше двух поворотов. Оборотные отметки, находящиеся под регулировочной кнопкой, показывают положение поворота, в котором находится уровень регулировки. В случае правильного монтажа регулировочной кнопки уровень регулировки находится в первом повороте и при этом заметно первое кольцо.

Один поворот против часовой стрелке обуславливает вывертывание регулировочной кнопки (12 и/или 18). Поворот по часовой стрелке приводит к завинчиванью регулировочной кнопки (12 и/или 18). Если после коррекции уровня регулировки под регулировочной кнопкой видны оборотные отметки, то это говорит о том, что в нулевом положении достигнут полный поворот (80 щелчков). Три видимые, оборотные отметки в нулевом положении соответствуют 2 поворотам (160 щелчков).

Герметичность

Оптический прицел водонепроницаем, прошел испытания под давлением в соответствии с ISO 9022-80 и заполнен азотом. Безупречная герметизация обеспечивается даже в том случае, если не навинчены предохранительные крышки (5 или 6) регулировки визира. Тем не менее необходимо постоянно следить за посадкой этих крышек (5 или 6) и уплотнительных колец.

Визир

Ваш оптический прицел оснащен выбранным Вами визиром. В моделях «ZEISS Conquest V6» визир находится во второй плоскости изображения. При изменении увеличения визир не изменяется, изменяется только изображение цели. Таким образом, у этих прицелов размер захвата визира зависит от увеличения.

ZBR

Absehen	ZBR-2 ZBR-1
Увеличение	18x 25x
	МОА	дюйм/100ярд.	см/100м	МОА	дюйм/100ярд.	см/100м
Distanz A	2	2.10	5.82	1	1.05	2.91
Distanz B	10	10.48	29.10	5	5.24	14.55
Distanz C	4	4.19	11.64	4	4.19	11.64
Öffnung	40	41.9	116.4	20	20.95	58.20

ZMOA

Abschen	ZMOA-2				ZMOA-1
Увеличение	18x 25x
	МОА	дюйм/100ярд.	см/100м	МОА	дюйм/100ярд.	см/100м
Distanz A	2	2.10	5.82	1	1.05	2.91
Distanz B	10	10.48	29.10	5	5.24	14.55
Öffnung	80	83.81	232.80	20	20.95	58.20

Для получения актуальной информации об имеющихся визирах и размерах захвата посетите нашу страницу в Интернете www.zeiss.de/subtensions или обратитесь к нам по адресу:

Carl Zeiss

Sports Optics GmbH

ZEISS Gruppe

Gloelstraße 3 - 5

D-35576 Wetzlar

Естественно, оптические прицелы «ZEISS Conquest V6» впоследствии могут быть дооснащены другими доступными визирами. Для этого прицел следует отправить в наш отдел сервисного обслуживания.

Уход и обслуживание

Оптический прицел имеет специальное покрытие ZEISS LotuTec. Эффективный защитный слой внешних поверхностей линз ощутимо снижает загрязнение благодаря особенно гладкой поверхности и связанным с этим сильным эффектом водоотталкивания. Любые загрязнения прилигают меньше и быстро, легко и бесследно удаляются. При этом покрытие LotuTec прочно и износоустойчиво.

Ваш оптический прицел ZEISS не требует особого ухода. Крупные загрязнения на линзах (например, песок) следует не стирать, а сдувать или удалять волосяной кисточкой! Следы от пальцев могут через некоторое время оказать негативное воздействие на поверхности линз. Простейший способ чистки поверхностей линз – подышать на них и протереть чистой салфеткой для чистки оптики.

Для предохранения от образования грибкового налета на оптике, особенно в условиях тропиков, прицел следует хранить в сухом месте и обеспечивать хорошую вентиляцию наружных поверхностей линз.

Запасные части к ZEISS Conquest V6

Если Вам потребуются запасные части к Вашему оптическому прицелу, например, защитные крышки, обращайтесь, пожалуйста, к дилерам в представительство или в нашу службу сервиса.

Клиенты могут обращаться в нашу службу сервиса с любыми возможными вопросами с понедельника по пятницу с 8.00 до 18.00 часов (среднеевропейское время).

Тел.: [phone]

Факс: [phone]

[e-mail]

* Принадлежность не входит в программу поставки!

Имя ZEISS является синонимом надёжности и высокого качества. Поэтому мы – независимо от гарантийных обязательств продавца по отношению к покупателю – предоставляем на данное изделие ZEISS гарантию сроком десять лет.

С условиями гарантии можно ознакомиться по следующей ссылке: www.zeiss.com/sports-optics/premium-warranty-conditions

Зарегистрируйте свое изделие:

www.zeiss.com/ru/sports-optics/product-registration

Мы оставляем за собой право на внесение изменений в исполнение и комплект поставки, служащие техническому усовершенствованию. Мы не несем ответственности за недоразумения и опечатки.
