• Podczas wykonywania prac, przy których narzędzie robocze mogłoby natrafić na ukryte przewody elektryczne lub na własny przewód zasilający, elektronarzędzie należy trzymać za izolowane powierzchnie rękojeści. Kontakt z przewodem sieci zasilającej może spowodować pojawienie się napięcia na częściach metalowych elektronarzędzia, co mogłoby spowodować porażenie prądem elektrycznym.
• Ręce należy trzymać w odległości bezpiecznej od zakresu cięcia. Nie wsuwać ich pod obrabiany przedmiot. Przy kontakcie z brzeszczotem istnieje niebezpieczeństwo zranienia się.
• Po zakończeniu prac należy wyrzynarkę wyłączyć. Brzeszczot można wyjąć z obrabianego materiału wtedy, gdy znajduje się on w bezruchu. W ten sposób unikamy odrzutu i można bezpiecznie odłożyć elektronarzędzie.
• Należy stosować wyłącznie nieuszkodzone brzeszczoty, znajdujące się w nienagannym stanie technicznym. Wygięte, nieostre brzeszczoty mogą się złamać dodatkowo mogą mieć wpływ na linię cięcia, a także mogą spowodować lub przyczynić się do odrzutu.

• Pyły niektórych gatunków drewna, lub niektórych rodzajów metalu mogą stanowić zagrożenie dla zdrowia, a także wywoływać reakcje alergiczne, schorzenia dróg oddechowych lub prowadzić do zachorowań na raka.

• W czasie cięcia, należy używać masek przeciwpyłowych, w celu zabezpieczenia dróg oddechowych przed pyłem z cięcia.

• Należy stosować odsysanie pyłu podczas cięcia drewna.
• Należy zawsze dbać o dobrą wentylację stanowiska pracy.

- Wyrzynarką nie wolno przecinać rur wodociągowych. Przecięcie rury powoduje szkody rzeczowe lub może spowodować porażenie elektryczne.

• Aby uniknąć przecinania gwoździ, śrub i innych twardych przedmiotów przed rozpoczęciem pracy należy skontrolować dokładnie obrabiany materiał.
• Nie wolno przecinać materiału, którego wymiary (grubość) przekraczają wymiary podane w danych technicznych.
• Wyrzynarkę należy trzymać dłonią zamkniętą.
• Przed naciśnięciem włącznika upewnić się czy wyrzynarka nie dotyka do materiału.
• Nie wolno dotykać ręką elementów będących w ruchu.

- Nie wolno odkładać wyrzynarki, jeśli ta nadal jest w ruchu. Nie wolno włączać wyrzynarki przed uchwyceniem jej ręką.

• Nie należy dotykać brzeszczotu lub obrabianego materiału tuż po zakończeniu pracy. Elementy te mogą być silnie rozgrzane i mogą spowodować oparzenie.
• W przypadku stwierdzenia nietypowego zachowania elektronarzędzia lub wydawania dziwnych odgłosów natychmiast wyłączyć i wyjąć wtyczkę z gniazda zasilającego.

• W celu zapewnienia właściwego chłodzenia otwory wentylacyjne w obudowie wyrzynarki powinny być odsłonięte.

• Przed podłączeniem wyrzynarki do gniazdka zasilania zawsze należy upewnić się czy napięcie sieci jest zgodne z napięciem podanym na tabliczce znamionowej urządzenia.

• Przed połączeniem wyrzynarki,każdorazowo sprawdzać przewód zasilający, w razie stwierdzenia uszkodzenia zlecić wymianę w uprawnionym warsztacie.
• Przewód zasilający wyrzynarki zawsze powinien znajdować się po stronie bezpiecznej nie narażony na przypadkowe uszkodzenie przez działające elektronarzędzie.

UWAGA! Urządzenie służy do pracy wewnątrz pomieszczeń.

Mimo zastosowania konstrukcji bezpiecznej z samego założenia, stosowania środków zabezpieczających i dodatkowych środków ochronnych, zawsze istnieje ryzyko szczątkowe doznania urazów podczas pracy.

Objaśnienie zastosowanych piktogramów:

1

2

3

4 5

6

1. Przeczytaj instrukcję obsługi, przestrzegaj ostrzeżeń i warunków bezpieczeństwa w niej zawartych.
2. Urządzenie z izolacją klasy drugiej
3. Używaj środki ochrony osobistej (gogle ochronne, ochronniki słuchu, maskę przeciwpyłową)
4. Odłącz przewód zasilający przed rozpoczęciem czynności obstługowych lub naprawczych.
5. Chronić przed deszczem
6. Nie dopuszczać dzieci do narzędzia

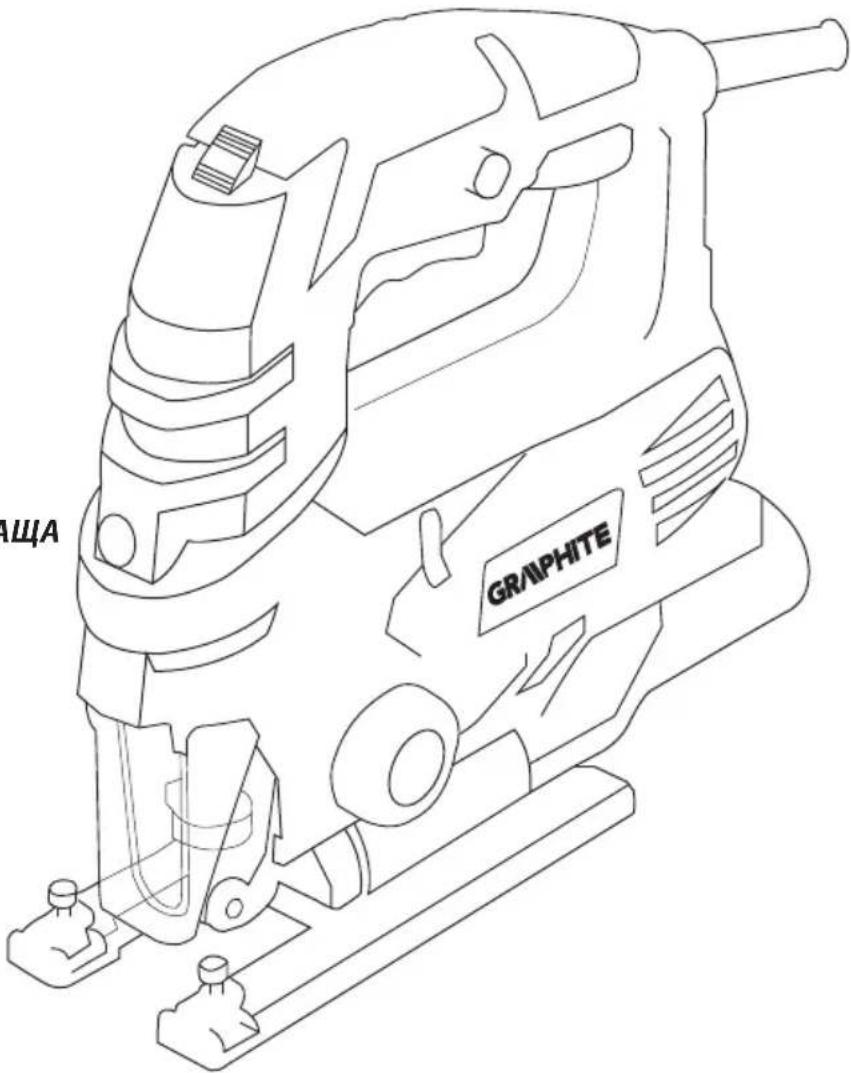

BUDOWA I ZASTOSOWANIE

Wyrzynarka jest elektronarzędziem typu ręcznego z izolacją II klasy. Jest ona napędzana jednofazowym silnikiem komutatorowym. Urządzenie przeznaczone jest do wykonywania prostego cięcia rozdzielającego, cięcia krzywoliniowego oraz wycięć w drewnie, materiałach drewnopochodnych oraz tworzywach sztucznych i metalach (pod warunkiem zastosowania odpowiedniego brzeszczotu).

Obszary jej użytkowania to wykonawstwo prac remontowo - budowlanych oraz wszelkich prac z zakresu samodzielnej działalności amatorskiej (majsterkowanie).

Nie wolno używać elektronarzędzia niezgodnie z jego przeznaczeniem.

OPIS STRON GRAFICZNYCH

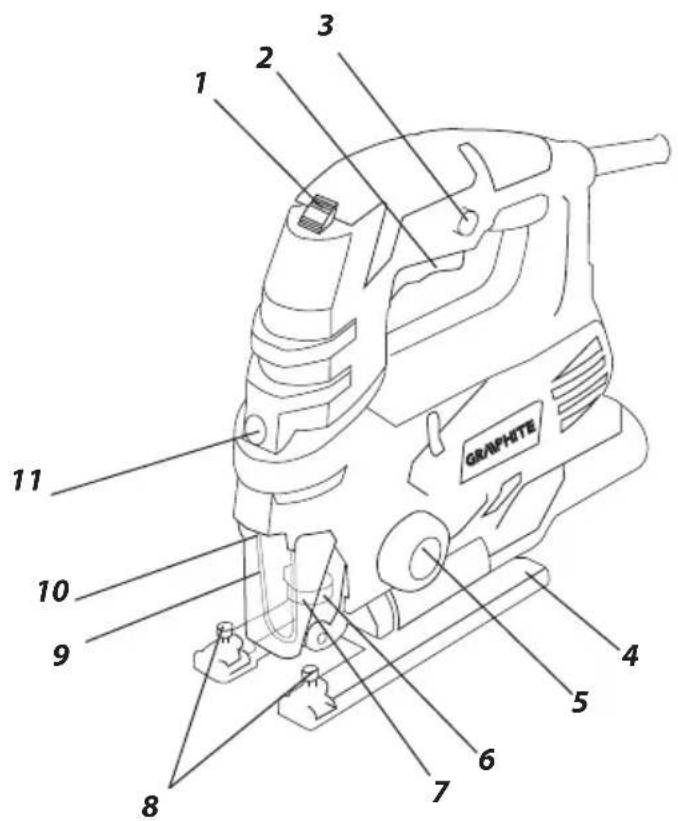

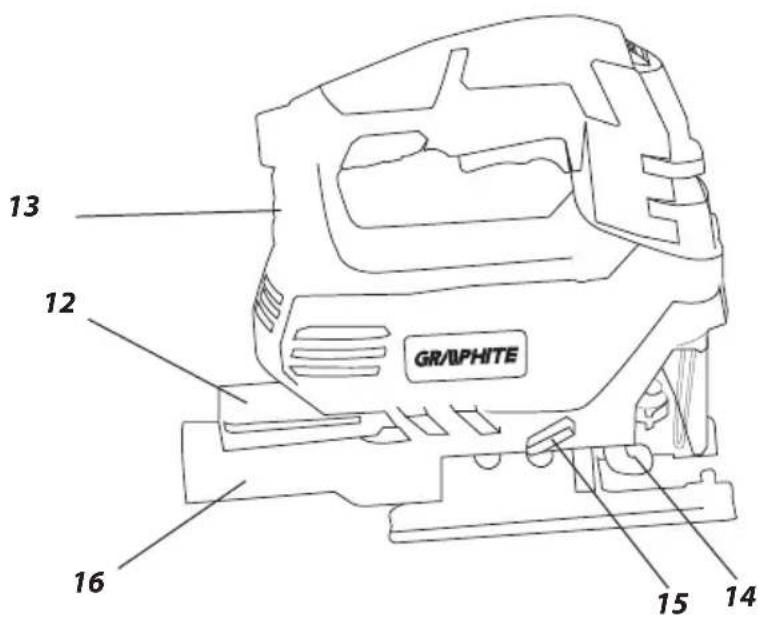

Poniższa numeracja odnosi się do elementów urządzenia przedstawionych na stronach graficznych niniejszej instrukcji.

1. Pokrętło regulacji prędkości pracy
2. Włącznik
3. Przycisk blokady włącznika
4. Stopa
5. Pokrętło regulacji ruchu wahadłowego
6. Uchwyt brzeszczotu
7. Ostona
8. Śruby blokady prowadnicy równoległej
9. Pręt ochronny

10. Oświetlenie (dioda LED)

11. Włącznik oświetlenia

12. Pojemnik na narzędzia
13. Kontrolka sygnalizująca podłączenie napięcia
14. Rolka prowadząca
15. Dźwignia sterowania nadmuchem
16. Króciec odprowadzania pyłu
    * Mogą występować różnice między rysunkiem a wyrobem.

OPIS UŻYTYCH ZNAKÓW GRAFICZNYCH

UWAGA

OSTRZEŻENIE

MONTAŻ/USTAWIENIA

INFORMACJA

WYPOSAŻENIE I AKCESORIA

1. Klucz sześciokątny - 1 szt.

2. Brzeszczot - 2 szt.

3. Prowadnica równoległa - 1 szt.

4. Walizka transportowa - 1 szt.

PRZYGOTOWANIE DO PRACY

MOCOWANIE BRZESZCZOTU

Odłączyć elektronarzędzie od zasilania.

Montaż i wymiana brzeszczotu odbywa się bez użycia narzędzi.

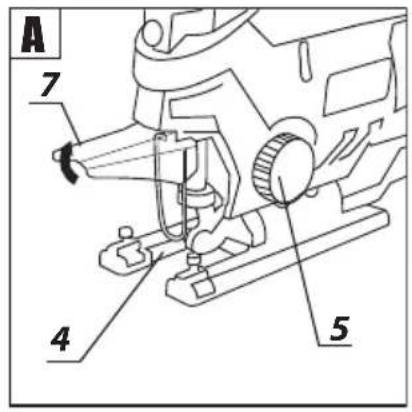

• Ustawić pokrętło regulacji ruchu wahadłowego (5) w pozycji „III” i podnieść osłonę (7) (rys. A).

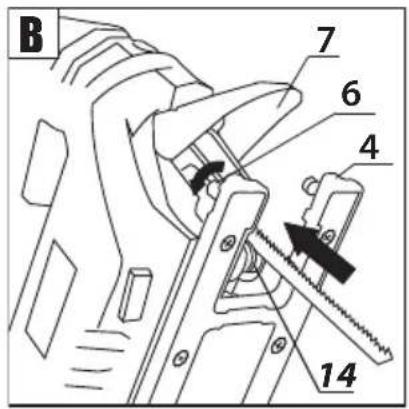

• Odciągnąć dźwignię uchwytu brzeszczotu (6) i wsunąć brzeszczot do oporu w uchwyt brzeszczotu (6) (zęby brzeszczotu powinny być skierowane do przodu) (rys. B).
• Ważne! Zwrócić uwagę, aby brzeszczot był właściwie osadzony w rolce prowadzącej (14).
• Zwolnić dźwignię uchwytu brzeszczotu (6) i sprawdzić, czy brzeszczot jest właściwie osadzony.

- Demontaż brzeszczotu przebiega w kolejności odwrotnej do jego montażu.

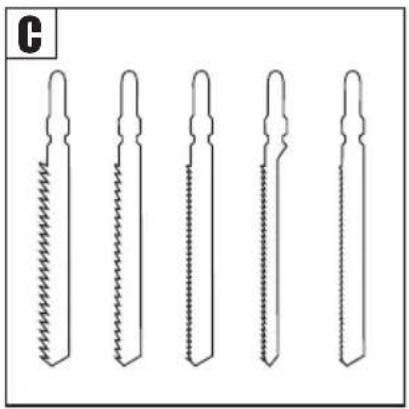

Należy stosować brzeszczoty z systemem mocowania T jak przedstawiono na rys. C.

ODPROWADZANIE PYŁU

Wyrzynarka wyposażona jest system zdmuchiwania wiórów z linii cięcia. Kontroluje go dźwignia sterowania nadmuchem (15) (rys. D). Dodatkowo istnieje możliwość podłączenia systemu odprowadzania wiórów do króćca (16).

W przypadku korzystania z zewnętrznego odciągu wiórów należy przestawić dźwignię sterowania nadmuchem (15) w pozycję wyłączona „O”. Wyłączenie systemu zdmuchiwania poprawi wydajność zewnętrznego odciągu wiórów.

PRZECHOWYWANIE BRZESZCZOTU

Wyrzynarka w tylnej części posiada praktyczny wysuwany pojemnik (12) na przechowywanie brzeszczotów i klucza sześciokątnego (rys. E).

PRACA / USTAWIENIA

WŁĄCZANIE / WYŁĄCZANIE

Przed przyłączeniem wyrzynarki do sieci zasilającej zawsze należy sprawdzić czy napięcie sieci odpowiada napięciu podanemu na tabliczce znamionowej umieszczonej na elektronarzędziu.

Włączenie - wcisnąć przycisk włącznika (2) i przytrzymać w tej pozycji.

Wyłączenie - zwolnić nacisk na przycisk włącznika (2).

Blokada włącznika (praca ciągła)

Włączanie:

• Wcisnąć przycisk włącznika (2) i przytrzymać w tej pozycji.
• Wcisnąć przycisk blokady włącznika (3) (rys. F).
• Zwolnić nacisk na przycisk włącznika (2).

Wyłączanie:

- Wcisnąć i zwolnić nacisk na przycisk włącznika (2). Każdorazowo, kiedy zachodzi potrzeba oświetlenia miejsca pracy należy wcisnąć przycisk włącznika oświetlenia (11) który powoduje świecenie diody (LED) (10) oświetlającej miejsce pracy (rys. G).

KONTROLKA SYGNALIZUJĄCA PODŁĄCZENIE NAPIĘCIA

W momencie podłączenia urządzenia do gniazda zasilającego kontrolka sygnalizująca podłączenie napięcia (13) zostaje podświetlona.

REGULACJA PRĘDKOŚCI PRACY WYRZYNARKI

Prędkość obrotową silnika wyrzynarki reguluje się poprzez pokręcenie i ustawienie pokrętła regulacji prędkości (1) w pożądanym położeniu. Pozwala to na dostosowanie prędkości pracy elektronarzędzia do właściwości obrabianego materiału. Zakres regulacji prędkości wynosi od 0 do 5.

Im wyższa liczba ukazuje się na obwodzie pokrętła (1) (rys. H), tym większa jest prędkość pracy wyrzynarki.

REGULACJA RUCHU WAHADŁOWEGO BRZESZCZOTU

Dostępna możliwość regulacji ruchu wahadłowego brzeszczotu umożliwia lepsze dostosowanie parametrów pracy wyrzynarki do wymagań obrabianego materiału. Ruch wahadłowy regulowany jest skokowo za pomocą pokrętła regulacji ruchu wahadłowego (5) w zakresie od „0” do „III” (rys. I). Najkorzystniejszy dobór skoku ruchu wahadłowego dla poszczególnych materiałów zapewnia niżej podana tabela

Ogólnie blacha metalowa: 0	Blacha stalowa: 0 – I
Blacha aluminiowa: I – II	Tworzywo sztuczne: I – II
Sklejka drewniana: 0 – I	Drewno: I - III

Przy stosowaniu brzeszczotu typu nożowego przełącznik regulacji ruchu wahadłowego należy ustawić na 0. Przy cięciu metalu zaleca się stosowanie smarowania.

REGULACJA STOPY PRZY CIĘCIU POD KĄTEM

Odlączyć elektronarzędzie od zasilania.

Regulowana stopa wyrzynarki umożliwia wykonywanie cięcia pod kątem w zakresie od 0° do 45° (w obie strony). Przed regulacją należy wysunąć i wyjąć króciec odprowadzania pyłu (16) (rys. J).

• Poluzować śruby mocujące stopę (4) za pomocą klucza sześciokątnego.
• Przesunąć stopę (4) do tyłu i pochylić w lewo lub prawo (w zakresie do 45°).
• Ustawić stopę (4) pod pożadnym kątem, przesunąć do przodu i zabezpieczyć dokręcając śruby mocujące (rys. K).

Podziałka umożliwia nachylenie stopy pod kątami 0°, 15°, 30° lub 45° (w prawo lub lewo). Po zakończeniu regulacji zawsze należy umieścić klucz sześciokątny w miejscu przeznaczonym na jego przechowywanie.

MONTAŻ PROWADNICY DO CIĘCIA RÓWNOLEGŁEGO

Odłączyć elektronarzędzie od zasilania.

Prowadnica do cięcia równoległego może być montowana z prawej lub lewej strony stopy wyrzynarki.

- Poluzować śruby blokady prowadnicy równoległej (8).

- Wsunąć listwę prowadnicy równoległej w otwory w stopie (4) ustawić pożadaną odległość (wykorzystując podziałkę) i zamocować dokręcając śruby blokady prowadnicy równoległej (8) (rys. L).

Listwa prowadząca prowadnicy równoległej powinna być skierowana do dołu.

CIECIE

- Umieścić przednią część stopy (4) płasko na materiale przewidzianym do cięcia.

• Uruchomić wyrzynarkę i odczekać, aż osiągnie maksymalną ustawioną prędkość obrotową.
• Przesuwać powoli wyrzynarkę prowadząc brzeszczot po wcześniej wyznaczonej linii cięcia.
• W przypadku cięcia po linii krzywej należy bardzo delikatnie prowadzić wyrzynarkę.

Cięcie należy wykonywać równomiernie, zwracając przy tym uwagę, aby nie przeciązać wyrzynarki. Nadmierny nacisk wywierany na brzeszczot będzie działął hamujące na ruch wahadłowy, co odbije się niekorzystnie na wydajności cięcia. Jeśli zajdzie potrzeba dokonywania cięcia po łagodnym łuku należy zmniejszyć lub całkowicie wyłączyć ruch wahadłowy.

Jeśli podczas pracy cała powierzchnia stopy wyrzynarki nie przylega do powierzchni obrabianego materiału, lecz jest uniesiona nad nim to zachodzi niebezpieczeństwo złamania brzeszczotu.

WYCINANIE OTWORU W MATERIALE

• Wywiercić w materiale otwór o średnicy 10 mm.
• Wprowadzić brzeszczot w otwór i rozpocząć wycinanie od wykonanego otworu.

PRZECINANIE METALU / RODZAJE BRZESZCZOTÓW

Do przecinania metalu należy stosować odpowiednie brzeszczoty o większej liczbie zębów.

Przy przecinaniu metalu należy stosować odpowiedni czynnik smarujący (olej do przecinania). Przecinanie metalu bez smarowania prowadzi do przyspieszonego zużycia brzeszczotu. Najkorzystniejszy dobór brzeszczotu zapewnia niżej podana tabela:

Liczba zębówna cal	Długość	Zakres zastosowania
24		Miękka stal, metalenieżelazne.
14 Metale	nieżećzmentworzywasztuczne.
9 Drewno, sklejka drewniana.

• Używać tylko właściwych i ostrych brzeszczotów.
• Nie używać brzeszczotów ze zniszczonym chwytem.
• Stosować właściwe rodzaje brzeszczotów.

OBSŁUGA I KONSERWACJA

Przed przystąpieniem do jakichkolwiek czynności związanych z instalowaniem, regulacją, naprawą lub obsługą należy wyjąć wtyczkę przewodu zasilającego z gniazdka sieciowego.

• Zaleca się czyszczenie urządzenia bezpośrednio po każdorazowym użyciu.
• Do czyszczenia nie należy stosować wody lub innych cieczy.
• Urządzenie należy czyścić za pomocą suchego kawałka tkaniny lub przedmuchać sprężonym powietrzem o niskim ciśnieniu.

• Nie używać żadnych środków czyszczących ani rozpuszczalników, gdyż mogą one uszkodzić części wykonane z tworzywa sztucznego.

• Regularnie należy czyścić szczeliny wentylacyjne w obudowie silnika, aby nie dopuścić do przegrzania urządzenia.

• Zaleca się okresowe smarowanie rolki prowadzącej. Kropla oleju zaaplikowana w to miejsce wydłuży jej trwałość.
• W przypadku uszkodzenia przewodu zasilającego, należy go wymienić na przewód o takich samych parametrach. Czynność tą należy powierzyć wykwalifikowanemu specjaliście lub oddać urządzenie do serwisu.
• W przypadku występowania nadmiernego iskrzenia na komutatorze zlecić sprawdzenie stanu szczotek węglowych silnika osobie wykwalifikowanej.
• Urządzenie zawsze należy przechowywać w miejscu suchym, niedostępnym dla dzieci.

WYMIANA SZCZOTEK WĘGLOWYCH

Zużyte (krótsze niż 5 mm), spalone lub pęknięte szczotki węglowe silnika należy natychmiast wymienić. Zawsze dokonuje się jednocześnie wymiany obu szczotek węglowych.

Czynność wymiany szczotek węglowych należy powierzyć wyłącznie osobie wykwalifikowanej wykorzystując części oryginalne.

Wszelkiego rodzaju usterki powinny być usuwane przez autoryzowany serwis producenta

PARAMETRY TECHNICZNE

DANE ZNAMIONOWE

Wyrzynarka 58G067
Parametr Wartość
Napięcie zasilania 230 V AC
Częstotliwość zasilania 50 Hz
Moc znamionowa 650 W
Ilość cykli brzeszczotu (bez obciążenia) 0-3100 min
Max. grubość ciętego materiału	Drewno 65 mm
	Metal 8 mm
Skok brzeszczotu 18 mm
Klasa ochronności II
Masa		2,1 kg
Rok produkcji		2019
58G067 oznacza zarówno typ oraz określenie maszyny

DANE DOTYCZĄCE HAŁASU I DRGAŃ

Poziom cisnienia akustycznego	Lp_A = 84,6 dB(A) K = 3 dB(A)
Poziom mocy akustycznej	Lw_A = 95,6 dB(A) K = 3 dB(A)
Wartość przyśpieszeń drgań (cięcie płyty)	a_h = 4,535 m/s^2 K = 1,5 m/s^2
Wartość przyśpieszeń drgań (cięcie arkusza metalu)	a_n = 4,008 m/s^2 K = 1,5 m/s^2

Informacje na temat hałasu i wibracji

Poziom emitowanego hałasu przez urządzenie opisano poprzez: poziom emitowanego ciśnienia akustycznego Lp A oraz poziom mocy akustycznej Lw A (gdzie K oznacza niepewność pomiaru). Drgania emitowane przez urządzenie opisano poprzez wartość przyśpieszeń drgań a _h (gdzie K oznacza niepewność pomiaru).

Podane w niniejszej instrukcji: poziom emitowanego ciśnienia akustycznego Lp M , poziom mocy akustycznej Lw A oraz wartość przyśpieszeń drgań a h zostały zmierzone zgodnie z normą EN 62841-1:2015. Podany poziom drgań a h może zostać użyty do porównywania urządzeń oraz do wstępnej oceny ekspozycji na drgania.

Podany poziom drgań jest reprezentatywny jedynie dla podstawowych zastosowań urządzenia. Jeżeli urządzenie zostanie użyte do innych zastosowań lub z innymi narzędziami roboczymi, poziom drgań może ulec zmianie. Na wyższy poziom drgań będzie wpływać niewystarczająca czy zbyt rzadka konserwacja urządzenia. Podane powyżej przyczyny mogą spowodować zwiększenie ekspozycji na drgania podczas całego okresu pracy.

Aby dokładnie oszacować ekspozycję na drgania, należy uwzględnić okresy, kiedy urządzenie jest wyłączone lub kiedy jest włączone, ale nie jest używane do pracy. Po dokładnie oszacowaniu wszystkich czynników łączna ekspozycja na drgania może okazać się znacznie niższa.

W celu ochrony użytkownika przed skutkami drgań należy wprowadzić dodatkowe środki bezpieczeństwa, takie jak: cykliczna konserwacja urządzenia i narzędzi roboczych, zabezpieczenie odpowiedniej temperatury rąk oraz właściwa organizacja pracy.

OCHRONA ŚRODOWISKA

Produktów zasilanych elektrycznie nie należy wyrzucać wraz z domowymi odpadkami, lecz oddać je do utylizacji w odpowiednich zakładach. Informacji na temat utylizacji udzieli przedawca produktu lub miejscowe władze. Zużyty sprzęt elektryczny i elektroniczny zawiera substancene niebojętne dla środowiska naturalnego. Sprzęt nie poddany recyclingowi stanowi potencjalne zagrożenie dla środowiska i zdrowia ludzi.

^* Zastrzega się prawo dokonywania zmian.

„Grupa Topex Spółka z ograniczoną odpowiedzialnością” Spółka komandytowa z siedzibą w Warszawie, ul. Pograniczna 2/4 (dalej: „Grupa Topex”) informuje, iż wszelkie prawa autorskie do treści niniejszej Instrukcji (dalej: „Instrukcja”), w tym m.in. jej tekstu, zamieszczonych fotografii, schematów, rysunków, a także jej kompozycji, należą wyłącznie do Grupy Topex i podlegają ochronie prawnej zgodnie z ustawą z dnia 4 lutego 1994 roku, o prawie autorskim i prawach pokrewnych (tj. Dz. U. 2006 Nr 90 Poz 631 z późn. zm.). Kopiowanie, przetwarzanie, publikowanie, modyfikowanie w celach komercyjnych całości Instrukcji jak i poszczególnych jej elementów, bez zgody Grupy Topex wyrażonej na piśmie, jest surowo zabronione i może spowodować pociągnięcie do odpowiedzialności cywilnej i karnej.

GWARANCJA I SERWIS

i Warunki gwarancji oraz opis postepowania w przypadku reklamacji zawarte są w załączonej Karcie Gwarancyjnej.

Serwis Centralny

GTX Service tel. [phone]

Ul. Pograniczna 2/4 fax. [phone]

02-285 Warszawa e-mail [e-mail]

Sieć Punktów Serwisowych do napraw gwarancyjnych i pogwarancyjnych dostępna na platformie internetowej gtxservice.pl

GRAPHITE zapewnia dostępność części zamiennych oraz materiałów eksploatacyjnych dla urządzeń i elektronarzędzi. Pełna oferta części i usług na gtxservice.pl.

Zeskanuj QR kod i wejdź na gtxservice.pl

Deklaracja Zgodności WE

Opisany wyżej wyrób jest zgodny z następującymi dokumentami:

Dyrektywa Maszynowa 2006/42/WE/Machinery Directive 2006/42/EC/2006/42/EK Gépek/Smernica Európskeho Parlamentu a Rady 2006/42/ES/	Dyrektywa o Kompatybilności Elektromagnetycznej 2014/30/UE/EMC Directive 2014/30/EU/2014/30/EU Elektromágneses összeférhetőség/EMC Smernica Európskeho Parlamentu a Rady 2014/30/EÚ/
Dyrektywa o RoHS 2011/65/UE/RoHS Directive 2011/65/EU/RoHS irányelv 2011/65/EU/RoHS Smernica Európskeho Parlamentu a Rady 2011/65/EÚ/

oraz spełnia wymagania norm:

Nazwisko i adres osoby mającej miejsce zamieszkania lub siedzibę w UE upoważnionej do przygotowania dokumentacji technicznej:

Pełnomocnik ds. jakości firmy GRUPA TOPEX
