| Typ produktu | Nożyce elektryczne (głowica) |
| Marka | Wolf Garten |
| Model | TL 32 eM |
| Maksymalna średnica cięcia | 32 mm (drewno miękkie) |
| Regulowany kąt cięcia | Do 225° w sposób ciągły |
| Zasilanie | Wbudowany akumulator litowo-jonowy (poprzez uchwyt sterujący, nie w zestawie) |
| Napięcie nominalne | 18 V |
| Waga (sama głowica) | 0,7 kg (ok.) |
| Długość (sama głowica) | 30 cm (ok.) |
| Szerokość (sama głowica) | 15 cm (ok.) |
| Materiał ostrza | Stal |
| Rodzaj cięcia | Gilotynowe (nożycowe) |
| Wyłącznik blokady załączania | Tak |
| Ochrona przed przeciążeniem | Tak (automatyczne zatrzymanie) |
| Konserwacja | Czyszczenie po użyciu, regularne oliwienie ostrza |
| Ostrzenie | Przez specjalistyczny warsztat |
| Możliwość naprawy | Oryginalne części zamienne dostępne |
| Gwarancja | 2 lata (zgodnie z ogólnymi warunkami) |
| Przeznaczenie | Osoby prywatne, ogród |
| Zalecana temperatura przechowywania | 0 do 23 °C |
Często zadawane pytania - TL 32 eM Wolf Garten
Pytania użytkowników dotyczące TL 32 eM Wolf Garten
0 pytanie dotyczące tego urządzenia. Odpowiedz na te, które znasz, lub zadaj własne.
Zadaj nowe pytanie dotyczące tego urządzenia
Pobierz instrukcję dla swojego Nożyczki w formacie PDF za darmo! Znajdź swoją instrukcję TL 32 eM - Wolf Garten i weź swoje urządzenie elektroniczne z powrotem w ręce. Na tej stronie opublikowane są wszystkie dokumenty niezbędne do korzystania z urządzenia. TL 32 eM marki Wolf Garten.

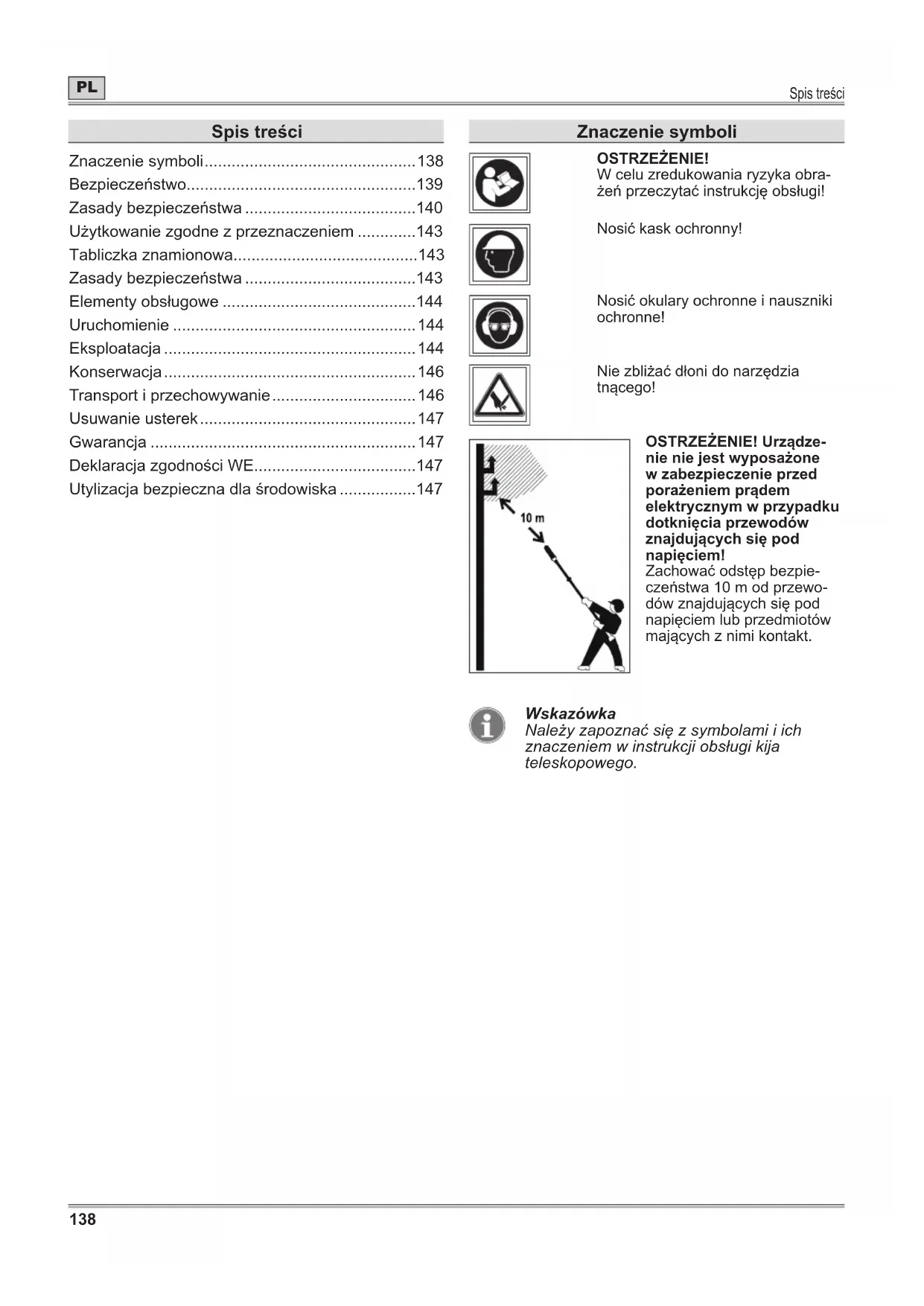

INSTRUKCJA OBSŁUGI TL 32 eM Wolf Garten
(Oryginalna instrukcja obsługi)
CS Český 148
Znaczenie symboli....138
Bezpieczeństwo....139
Zasady bezpieczeństwa....140
Użytkowanie zgodne z przeznaczeniem ......143
Tabliczka znamionowa....143
Zasady bezpieczeństwa....143
Elementy obsługowe ....144
Uruchomienie 144
Eksploatacja 144
Konserwacja....146
Transport i przechowywanie....146
Usuwanie usterek....147
Gwarancja 147
Deklaracja zgodności WE....147
Utylizacja bezpieczna dla środowiska ....147
Znaczenie symboli
OSTRZEŻENIE!
W celu zredukowania ryzyka obrażeń przeczytać instrukcję obsługi!
Nosić kask ochronny!
Nosić okulary ochronne i nauszniki ochronne!
Nie zbliżać dłoni do narzędzia tnącego!
Zachować odstęp bezpieczeństwa 10 m od przewodów znajdujących się pod napięciem lub przedmiotów mających z nimi kontakt.
Wskazówka
Należy zapoznać się z symbolami i ich znaczeniem w instrukcji obsługi kija teleskopowego.
Bezpieczeństwo
Przed pierwszym uruchomieniem urządzenia uważnie przeczytać niniejszą instrukcję obsługi i stosować się do niej. Zachować niniejszą instrukcję obsługi w celu późniejszej konsultacji lub na wypadek sprzedaży urządzenia.
OSTRZEŻENIE!
Należy przeczytać wszystkie zasady bezpieczeństwa, instrukcje, ilustracje i dane techniczne dostarczone z tym elektronarzędziem. Niestosowanie się do poniższych instrukcji może spowodować porażenie prądem elektrycznym, pożar i/lub poważne obrażenia.
Zachować wszystkie zasady bezpieczeństwa i instrukcje do przyszłego wykorzystania.
→ Użyte w zasadach bezpieczeństwa pojęcie „elektronarzędzia” dotyczy narzędzi elektrycznych z zasilaniem sieciowym (przewodem sieciowym) oraz z zasilaniem akumulatorowym (bez przewodu sieciowego).
→ Przed pierwszym uruchomieniem koniecznie zapoznać się z zasadami bezpieczeństwa! Nieprzestrzeganie instrukcji obsługi i zasad bezpieczeństwa może prowadzić do uszkodzenia urządzenia oraz stwarzać ryzyko dla użytkownika i innych osób.
→ Wszystkie osoby odpowiedzialne za uruchomienie, obsługę i konserwację urządzenia muszą mieć odpowiednie kwalifikacje.
Zakaz samowolnych zmian i modyfikacji
Zabrania się wprowadzania zmian konstrukcyjnych urządzenia oraz podłączania go do innych urządzeń. Zmiany te mogą prowadzić do obrażeń ciała lub nieprawidłowej pracy urządzenia.
Prace związane z naprawą urządzenia mogą być wykonywanie tylko przez upoważnione i przeszkolone osoby. Stosować zawsze oryginalne części zamienne. Tylko w ten sposób można zapewnić bezpieczną obsługę urządzenia.
Symbole informacyjne w niniejszej instrukcji
Celem oznaczeń i symboli w niniejszej instrukcji jest umożliwiaienie szybkiego korzystania z instrukcji obsługi oraz bezpiecznej obsługi urządzenia.
Wskazówka
Informacje dotyczące najwyżdajniejszej i najlepszej obsługi urządzenia.
→ Czynność
Opis czynności do wykonania przez użytkownika.
√ Wynik
Rezultat kilku kolejno wykonanych czynności.
[1]Numer pozycji
Numery pozycji ujęto w tekście w nawiasy kwa- dratowe [].
Aznaczenie ilustracji
Ilustracje oznaczono w tekście literami alfabetu.
① Numer czynności
Kolejność wykonywanych czynności została określona w tekście za pomocą kolejnych cyfr.
Stopnie zagrożenia we wskazówkach ostrzegawczych
W niniejszej instrukcji obsługi stosuje się poniższe oznaczenia stopnia zagrożenia w celu wskazania potencjalnych sytuacji niebezpiecznych:
NIEBEZPIECZEŃSTWO!
Grożąca bezpośrednio niebezpieczna sytuacja, która może doprowadzić do poważnych obrażeń lub nawet śmierci, o ile nie zostaną przedsięwzięte odpowiednie środki.
OSTRZEŻENIE!
Niebezpieczna sytuacja, która może wystąpić i doprowadzić do poważnych obrażeń lub nawet śmierci, o ile nie zostaną przedsięwzięte odpowiednie środki.
OSTROŻNIE!
Niebezpieczna sytuacja, która może wystąpić i doprowadzić do lekkich lub średnio ciężkich obrażeń, o ile nie zostaną przedsięwzięte odpowiednie środki.
Uwaga!
Sytuacja, która może potencjalnie doprowadzić do szkód materialnych, o ile nie zostaną przedsięwzięte odpowiednie środki.
Struktura zasad bezpieczeństwa
NIEBEZPIECZEŃSTWO!
Rodzaj i źródło niebezpieczeństwa!
Skutek nieprzestrzegania instrukcji
Środki zapobiegawcze
Zasady bezpieczeństwa
Bezpieczeństwo w miejscu pracy
a) Zadbać o czystość i dobre oświetlenie strefy roboczej. Nieporządek lub nieoświetlone strefy robocze mogą doprowadzić do wypadków.
b) Nie używać elektronarzędzia w miejscach zagrożonych wybuchem, w których znajdują się łatwopalne ciecze, gazy lub pyły. Elektronarzędzia wytwarzają iskry, które mogą zapalić pył lub opary.
c) Żadbać o to, by dzieci i inne osoby nie zbliżaty się do pracującego elektronarzędzia. W razie dekoncentracji może dojść do utraty kontroli nad urządzeniem.
Bezpieczeństwo elektryczne
a) Chronić elektronarzędzia przed deszczem i wilgocią. Wniknięcie wody do wnętrza elektronarzędzia wiąże się z wyższym ryzykiem porażenia prądem elektrycznym.
Bezpieczeństwo ludzi
a) Zachować ostrożność, zwrócić uwagę na wykonywane czynności i użytkować elektronarzędzie z rozwagą. Nie używać elektronarzędzia w przypadku zmeczenia lub znajdowania się pod wpływem narkotyków, alkoholu lub lekarstw. Chwila nieuwagi podczas używania elektronarzędzia może spowodować poważne obrażenia ciała.
b) Stosować środki ochrony indywidualnej i zawsze nosić okulary ochronne. Stosowanie środków ochrony indywidualnej, takich jak rękawice ochronne, okulary ochronne, antypoślizgowe obuwie ochronne, kask ochronny lub nauszniki ochronne, w zależności od rodzaju i zastosowania elektronarzędzia, redukuje ryzyko obrażeń ciała.
c) Unikać przypadkowego uruchomienia. Przed podłączeniem zasilania lub włożeniem akumulatora, podniesieniem lub noszeniem elektronarzędzia upewnić się, że jest ono wyłączone. Trzymanie palca na włączniku elektronarzędzia podczas jego noszenia lub podłączenie włączonego elektronarzędzia do zasilania może spowodować wypadki.
d) Usunąć narzędzia do regulacji i klucz płaski przed włączeniem elektronarzędzia. Narzędzie lub klucz znajdujące się w części obrotowej urządzenia może spowodować obrażenia ciała.
e) Unikać nienaturalnej pozycji ciała. Zadbać o stabilną postawę, umożliwiającą utrzymanie równowagi przez cały czas. Umożliwia to lepsze kontrolowanie elektronarzędzia w nagłych sytuacjach.
f) Nosić odpowiednią odzież. Nie nosić luźnej odzieży lub biżuterii. Włosy, odzież i rękawice nie mogą znajdować się zbyt blisko poruszających się części. Luźna odzież, biżuteria lub długie włosy mogą zostać wciągnięte przez poruszające się części.
g) Nie należy dać się zwieść fałszywemu poczuciu bezpieczeństwa. Nie ignorować zasad bezpieczeństwa dotyczących elektronarzędzia, nawet jeśli po wielokrotnym użyciu jest ono dobrze znane. Nieostrożne postępowanie może w ułamku sekundy doprowadzić do poważnych obrażeń.
Użytkowanie i obsługa elektronarzędzia
a) Nie przeciązać urządzenia. Używać do pracy odpowiedniego elektronarzędzia. Użycie odpowiedniego elektronarzędzia umożliwia lepszą i bezpieczniejszą pracę w podanym zakresie wydajności.
b) Nie używać elektronarzędzia z uszkodzonym włącznikiem/wyłącznikiem. Elektronarzędzie, którego nie można włączyć lub wyłączyć, jest niebezpieczne i należy je naprawić.
c) Przed regulacją urządzenia, wymianą akcesoriów lub schowaniem urządzenia wyciągnąć wtyczkę z gniazda sieciowego i/lub wyjąć wyjmowany akumulator. Ten środek ostrożności zapobiega przypadkowemu uruchomieniu elektronarzędzia.
d) Przechowywać nieużywane elektronarzędzia w miejscach niedostępnych dla dzieci. Zadbać o to, aby elektronarzędzie nie było używane przez osoby, które się z nim nie zapoznały lub nie przeczytały niniejszych instrukcji. Elektronarzędzia stanowią zagrożenie, gdy są używane przez osoby niedoświadczone.
e) Dbać o elektronarzędzia. Sprawdzać, czy ruchome części działają prawidłowo i nie zakleszczają się oraz czy części urządzenia są pęknięte lub uszkodzone na tyle, że ma to negatywny wpływ na działanie elektro-narzędzia. Przed użyciem urządzenia zlecić naprawę uszkodzonych części. Przyczyną wielu wypadków jest nieprawidłowa konserwacja elektronarzędzi.
f) Dbać o ostrość i czystość narzędzi tnących (ostrza). Starannie utrzymywane narzędzia tnące z ostrymi krawędziami tnącymi rzadziej się zakleszczają, a ich prowadzenie jest łatwiejsze.
g) Używać elektronarzędzia, akcesoriów, narzędzi roboczych itp. zgodnie z niniejszymi instrukcjami. Zwrócić przy tym uwagę na warunki pracy i wykonywaną czynność. Użycie elektronarzędzi w innych celach niż przewidziane może doprowadzić do niebezpiecznych sytuacji.
h) Uchwyty i powierzchnie uchwytów urządzenia muszą być zawsze suche, czyste oraz wolne od oleju i smaru. Śliskie uchwyty i powierzchnie uchwytów nie zapewniają bezpiecznej obsługi i kontroli elektronarzędzia w nieprzewidzianych sytuacjach.
Zasady bezpieczeństwa
Użytkowanie i obsługa narzędzia akumulatorowego
a) Ładować akumulatory tylko ładowarkami zalecanymi przez producenta. W przypadku ładowarek przeznaczonych do określonego rodzaju akumulatorów występuje zagrożenie pożarowe w przypadku używania z innymi akumulatorami.
b) W elektronarzędziach stosować tylko przewidziane do nich akumulatory. Użycie innych akumulatorów może spowodować obrażenia i niebezpieczeństwo pożaru.
c) Nieużywany akumulator trzymać z daleka od spinaczy biurowych, monet, kluczy, gwoździ, śrub lub innych małych metalowych przedmiotów, które mogłyby spowodować zwarcie styków. Zwarcie styków akumulatora może spowodować poparzenia lub pożar.
d) W przypadku nieprawidłowego użycia może dojść do wycieku cieczy z akumulatora. Unikać kontaktu z tą cieczą. W razie przypadkowego kontaktu spłukać wodą. Jeśli ciecz dostanie się do oczu, zasięgnąć dodatkowo pomocy lekarskiej. Ciecz wyciekająca z akumulatora może spowodować podrażnienie skóry lub poparzenia.
e) Nie używać uszkodzonych lub zmienionych akumulatorów. Uszkodzone lub zmienione akumulatory mogą zachowywać się nieprzewidywalnie i spowodować pożar, wybuch lub ryzyko obrażeń.
f) Nie narażać akumulatorów na działanie ognia lub zbyt wysokiej temperatury. Ogień lub temperatura powyżej 130 stopni Celsjusza może spowodować wybuch.
g) Przestrzegać wszystkich instrukcji ładowania i nigdy nie ładować akumulatora lub narzędzia akumulatorowego poza zakresem temperatur podanym w instrukcji obsługi. Nieprawidłowe ładowanie lub ładowanie poza dopuszczalnym zakresem temperatur może zniszczyć akumulator i zwiększyć ryzyko pożaru.
Serwis
a) Zlecić naprawę elektronarzędzia tylko wykwalifikowanemu personelowi i tylko przy użyciu oryginalnych części zamiennych. Tylko w ten sposób można zapewnić bezpieczeństwo elektronarzędzia.
b) Nigdy nie serwisować uszkodzonych akumulatorów. Wszelkie prace konserwacyjne przy akumulatorach powinny być wykonywane wyłącznie przez producenta lub autoryzowane punkty serwisowe.
Ryzyka resztkowe podczas użytkowania urządzenia
Nawet przy prawidłowym użytkowaniu istnieje pewne ryzyko resztkowe, którego nie można wykluczyć.
Z uwagi na to bezwzględnie konieczne jest użytkowanie tego urządzenia z dodatkowymi środkami ochrony indywidualnej, jak przedstawiono na ilustracjach i w tekście niniejszej instrukcji, a także przestrzeganie zasad bezpieczeństwa.
Zasady bezpieczeństwa dotyczące nożyc do gałęzi
Zachować odpowiedni odstęp bezpieczeństwa między wszystkimi częściami ciała i narzędziem tnącym. Nie próbować usuwać ściętego materiału przy pracujących nożycach do gałęzi i nie przytrzymywać przycinanych gałęzi. Usuwać zakleszczone nożyce do gałęzi tylko przy wyłączonym urządzeniu. Chwila nieuwagi podczas obsługi urządzenia może doprowadzić do poważnych urazów.
Podczas transportu i przechowywania nożyc do gałęzi należy zawsze zwracać uwagę na ostre ostrze narzędzia tnącego. Staranne obchodzenie się z urządzeniem obniża ryzyko obrażeń przez nożyce do gałęzi.
Trzymać elektronarzędzie tylko za izolowane powierzchnie uchwytu, ponieważ może dojść do kontaktu narzędzia tnącego z ukrytymi przewodami elektrycznymi. Kontakt narzędzia tnącego z przewodem znajdującym się pod napięciem może spowodować, że pod napięciem znajdują się również metalowe części urządzenia. Może to doprowadzić do porażenia prądem elektrycznym.
Przed każdym użyciem lub po każdym uderzeniu lub upadku urządzenia należy sprawdzić je pod kątem uszkodzeń.
W przypadku uszkodzeń zlecić ich usunięcie w serwisie przed uruchomieniem urządzenia.
Ochrona użytkownika i innych osób
Nie włączać urządzenia, jeśli w pobliżu znajdują się ludzie (zwłaszcza dzieci) lub zwierzęta. Pilnować, by dzieci nie bawiły się urządzeniem.
Przerwać używanie urządzenia, jeśli w pobliżu pojawią się inne osoby (zwłaszcza dzieci) lub zwierzęta domowe.
Zasady bezpieczeństwa
Urządzenie nie może być obsługiwane przez Podczas pracy
dzieci i osoby o ograniczonych zdolnościach fizycznych, umysłowych lub sensorycznych lub osoby nieposiadające odpowiedniego doświadczenia i wiedzy. Zabronione jest również użytkowanie urządzenia przez osoby, które nie zapoznały się z niniejszą instrukcją obsługi. Lokalne przepisy mogą określać ograniczenia wieku użytkowników.
Włączać urządzenie tylko wtedy, gdy stopy i dłonie znajdują się w bezpiecznej odległości od narzędzia tnącego.
Zawsze odłącać urządzenie od zasilania elektrycznego przed pozostawieniem go bez nadzoru lub w przypadku usunięcia blokady.
Podczas prac z nożycami do gałęzi lub prac przy nożycach do gałęzi nosić zawsze obuwie antypośligowe i długie spodnie oraz korzystać ze środków ochrony indywidualnej (okulary ochronne, nauszniki ochronne, rękawice robocze, kask ochronny itp.). Stosowanie środków ochrony indywidualnej zmniejsza ryzyko zranienia.
Unikać noszenia luźnej odzieży itp., która mogłaby zostać pochwycona przez narzędzie tnące.
Usuwać zakleszczone przycięte gałęzie tylko przy wyłączonym urządzeniu i odłączonym kiju teleskopowym, w którym znajduje się zamontowany na stałe akumulator.
Przed użyciem
Przed rozpoczęciem pracy zapoznać się z urządzeniem, jego funkcjami oraz elementami obsługowymi.
Nie używać urządzenia z uszkodzonymi lub brakującymi zabezpieczeniami bądź osłonami. Naprawę lub ewentualną wymianę tych elementów zlecić wykwalifikowanemu specjaliście lub w specjalistycznym punkcie serwisowym.
➢ Przed dokonaniem ustawień w urządzeniu lub wyczyszczeniem go wyłączyć urządzenie i wyjąć akumulator lub odłączyć kij teleskopowy, w którym znajduje się zamontowany na stałe akumulator.
Upewnić się, że urządzenie zostało zmontowane kompletnie i zgodnie z instrukcjami.
Przeczytać instrukcję obsługi ładowarki i kija teleskopowego z zamontowanym na stałe akumulatorem oraz stosować się do jej treści.
W przypadku przerwy w pracy nie pozostawiać urządzenia bez nadzoru i przechowywać go w bezpiecznym miejscu.
Podczas pracy zwracać uwagę na niewidoczne obiekty.
Mocno trzymać urządzenie obiema rękoma
Podczas pracy zachować odstęp bezpieczeństwa od narzędzia tnącego.
W przypadku długich włosów nosić siatkę na włosy.
Zachować szczególną ostrożność podczas cofania się. Ryzyko potknięcia!
Przed przeniesieniem urządzenia z jednego miejsca pracy na drugie wyłączyć urządzenie.
Nie mostkować i nie manipulować przy zainstalowanych w urządzeniu elementach przełączeniowych (np. mocując przełącznik do uchwytu).
Zawsze zwracać uwagę na otoczenie i możliwe zagrożenia, które mogą być ewentualnie zagłuszane hałasem powodowanym przez urządzenie.
W promieniu 15 metrów od miejsca cięcia nie mogą przebywać inni ludzie lub zwierzęta, ponieważ wyrzucane przedmioty mogą spowodować u nich obrażenia.
Nie pracować przy słabym oświetleniu i w złych warunkach atmosferycznych.
Nie używać urządzenia do prac, do których nie jest ono przeznaczone.
Zadbać o stabilną i bezpieczną pozycję roboczą.
Nie używać drabin, ponieważ może to spowodować utratę równowagi lub kontroli nad urządzeniem.
Nie wyciągać ramion zbyt daleko do przodu.
W żadnym wypadku nie pracować na drzewach.
Nie przycinać naprężonych gałęzi.
Nigdy nie pracować w pojedynkę. Sprawdzić, czy zapewniona jest komunikacja głosowa, wzrokowa itp. z drugą osobą, która w sytuacji awaryjnej udzieli pierwszej pomocy.
Podczas odkładania urządzenia upewnić się, że silnik jest wyłączony.
Nie używać urządzenia w mokrym lub wilgotnym otoczeniu.
Zasady bezpieczeństwa
Po użyciu
Wyłączyć urządzenie, odłączyć od niego kij teleskopowy i sprawdzić, czy urządzenie nie jest uszkodzone. Uwaga: niebezpieczeństwo! Po wyłączeniu urządzenia narzędzie tnące wciąż się obraca!
W przypadku wykonywania przy urządzeniu prac związanych z konserwacją i czyszczeniem wyłączyć urządzenie i odłączyć od niego kij teleskopowy. Uwaga: niebezpieczeństwo! Po wyłączeniu urządzenia narzędzie tnące wciąż się obraca!
Zawsze zaczekać, aż narzędzie tnące się zatrzyma. Nie dotykać poruszających się, niebezpiecznych części przed odłączeniem kija teleskopowego od urządzenia.
Nie czyścić urządzenia wodą.
➢ Odstawiać urządzenie w bezpiecznym miejscu.
Przechowywać urządzenie poza zasięgiem dzieci.
Przed odstawieniem i/lub przechowaniem urządzenia zaczekać, aż ostygnie.
Ogólne zasady bezpieczeństwa
➢ Części zamienne muszą spełniać wymagania określone przez producenta. Stosować tylko oryginalne części zamienne lub części zamienne dopuszczone przez producenta. Przy wymianie przestrzegać dołączonych instrukcji montażu i zawsze najpierw odłączać kij teleskopowy od urządzenia.
Wykonanie napraw zlecać tylko wykwalifikowanemu specjaliście lub w specjalistycznym punkcie serwisowym. Adresy specjalistycznych punktów serwisowych można znaleźć na naszej stronie internetowej.
Nożyce do gałęzi są przeznaczone do pielęgnacji drzew i krzewów w zastosowaniach prywatnych. Z uwagi na niebezpieczeństwo obrażeń ciała użytkownika lub innych osób urządzenie nie może być używane do celów niezgodnych z jego przeznaczeniem.
W elektronarzędziach stosować tylko przewidziane do tego akumulatory. Użycie innych akumulatorów może spowodować obrażenia i niebezpieczeństwo pożaru.
Regularnie sprawdzać wszystkie połączenia gwintowane pod kątem mocnego dokręcenia.
➢ Terminowo zlecać wykonywanie wszystkich prac konserwacyjnych. W ten sposób można zagwarantować bezpieczną pracę elektronarzędzia.
Przed odłączeniem kija teleskopowego wyłączyć urządzenie i zaczekać, aż narzędzie tnące się zatrzyma.
Wymieniać wszystkie zużyte lub uszkodzone tabliczki informacyjne na urządzeniu.
Użytkowanie zgodne z przeznaczeniem
Niniejsze urządzenie jest przeznaczone wyłącznie
- do okrzesywania lub przycinania gałęzi wysokich drzew lub krzewów o maksymalnej grubości gałęzi wynoszącej 32 mm. W przypadku twardego drewna dopuszczalna maksymalna średnica gałęzi jest odpowiednio mniejsza.
- do użytku zgodnie z opisem i zasadami bezpieczeństwa podanymi w tej instrukcji eksploatacji.
Nożyce do gałęzi nie są przeznaczone do użytku zarobkowego i mogą być używane wyłącznie w ogrodach domowych lub w ogródkach działkowych.
Każdy odbiegający od powyższego sposób użytkowania jest uznawany za niezgodny z przeznaczeniem.
Za szkody wynikłe z użytkowania niezgodnego z przeznaczeniem odpowiada użytkownik.
Tabliczka znamionowa
Położenie
Tabliczka znamionowa znajduje się na obudowie urządzenia.
Wskazówka
Oznaczenie posiada wartość dokumentu i nie może być zmieniane lub zamaskowane.
Budowa G
1 Producent
2 Grupa urządzeń
3 Nazwa modelu
4 Napięcie znamionowe, rodzaj prądu
5 Masa
6 Wskazówka dotycząca utylizacji
7 Rok produkcji
8 Moc akustyczna gwarantowana
9 Oznakowanie CE
10 Numer modelu
11 Numer seryjny
Elementy obsługowe
Elementy obsługowe H
1 Przycisk blokady włączania
2 Włącznik/wyłącznik na uchwycie
3 Rękojeść
4 Obszar trzymania dłonią/obszar mocowania opcjonalnego uchwytu środkowego
5 Kij teleskopowy *(z zamontowanym na stałe akumulatorem)
6 Pokrętło mocujące do ustawiania kąta roboczego
7 Ostrze tnące/narzędzie tnące
*Wymagany element obsługowy (nie wchodzi w zakres dostawy)
Uruchomienie
Dokumentacja uzupełniająca
Uruchomić urządzenie dopiero mając do dyspozycji będące na wyposażeniu instrukcje obsługi ładowarki i kija teleskopowego. Instrukcje te należy przeczytać ze zrozumieniem i stosować się do nich.
Ładowanie akumulatora
OSTRZEŻENIE!
Akumulator należy ładować wyłącznie ładowarką dopuszczoną do użytku przez producenta. Nazwy ładowarek dopuszczonych do użytku można znaleźć w dołączonej do urządzenia Deklaracji zgodności WE.
Uwaga!
W chwili dostawy akumulator jest tylko częściowo naładowany. Przed pierwszym użyciem całkowicie naładować akumulator, aby zapewnić pełną wydajność akumulatora.
OSTROŻNIE!
Akumulator jest na stałe zamontowany w kiju teleskopowym.
→ Naładować akumulator zgodnie ze wskazówkami zawartymi w uzupełniającej dokumentacji.
Eksploatacja
Czas pracy
Przestrzegać lokalnych przepisów.
Zasięgnąć informacji na temat dopuszczalnych godzin pracy we właściwym urzędzie.
Ustawianie kąta roboczego A
OSTRZEŻENIE!
Niebezpieczeństwo obrażeń w wyniku kontaktu z narzędziem tnącym.
Dokonywać ustawień urządzenia tylko po wyłączeniu silnika i przy nieruchomoym narzędziu tnącym.
Przed przystąpieniem do jakichkolwiek prac przy urządzeniu odłączyć kij teleskopowy, w którym znajduje się zamontowany na stałe akumulator.
Kąt roboczy urządzenia wynosi maksymalnie 225° (w zależności od modelu i wyposażenia) i może być ustawiany bezstopniowo. Umożliwia to wygodne przycinanie w problematycznych i trudno dostępnych miejscach.
→ Obrócić pokrętło mocujące [A] przeciwnie do ruchu wskazówek zegara ①.
→ Ustawić kąt robozy
→ Ponownie dokręcić pokrętło mocujące
Połączenie nożyc do gałęzi z kijem teleskopowym B
→ Wcisnąć przycisk zatrzaskowy [A] na kiju teleskopowym i włożyć kij w uchwyt nożyc do gałęzi, aż przycisk zatrzaskowy zatrzaśnie się w uchwycie [B] ①②.
Uwaga!
Zwrócić uwagę na prawidłowe zatrzaśnięcie.
Wskazówka
Jako wyposażenie dodatkowe dostępny jest opcjonalny uchwyt środkowy do kija teleskopowego. Informacje i wskazówki montażowe znajdują się w instrukcji obsługi kija teleskopowego.
Włączanie urządzenia C
OSTRZEŻENIE!
Ryzyko obrażeń lub szkód materialnych.
Podczas pracy mocno trzymać urządzenie obiema rękoma. Jedną ręką trzymać za rękojeść, a drugą kij teleskopowy w części zaizolowanej lub opcjonalnie dostępny uchwyt środkowy.
Podczas pracy zawsze zapewnić stabilną pozycję ciała.
Wskazówka
Urządzenie jest wyposażone w specjalny układ bezpieczeństwa do włączania i wyłączania przy pierwszym uruchomieniu lub po odłączeniu i ponowny podłączeniu kija teleskopowego.
Odłączenie i ponowne podłączenie kija teleskopowego jest równoznaczne z włączeniem przy pierwszym uruchomieniu.
Włączenie w celu pierwszego uruchomienia lub po odłączeniu i ponowny podłączeniu kija teleskopowego
→ Nacisnąć przycisk blokady włączania [A] na rękojeści i przytrzymać go w położeniu wciśniętym ①.
→ Powoli nacisnąć dwukrotnie włącznik/wyłącznik [B] na rękojeści ②.
√ Przy drugim powolnym naciśnięciu włącznika/wyłącznika proces cięcia zostanie rozpoczęty, a narzędzie tnące zamknie i otworzy się w jednym kroku roboczym w celu umożliwiaenia cięcia.
→ Zwolnić przycisk blokady włączania.
Włączenie po pierwszym uruchomieniu
→ Nacisnąć przycisk blokady włączania [A] na ręko-jeści ①.
→ Równocześnie nacisnąć włącznik/wyłącznik [B] na rękojeści ②.
→ Zwolnić przycisk blokady włączania.
√ Urządzenie pracuje i narzędzie tnące zamyka i otwiera się w jednym kroku roboczym w celu umożliwiaenia cięcia.
Wskazówka
– Jeśli podczas cięcia zostanie zwolniony włącznik/wyłącznik, nastąpi automatyczne otwarcie narzędzia tnącego bez zakończenia procesu cięcia.
–Ze względu na bezpieczeństwo po każdym cięciu należy ponowić całą procedurę włączenia w celu wykonania nowego cięcia.
Wyłączanie urządzenia C
→ Zwolnić włącznik/wyłącznik na rękojeści.
√ Ostrze tnące ustawi się w otwartej pozycji wyjściowej i urządzenie jest wyłączone.
Wskazówka
Gdy włącznik/wyłącznik zostanie zwolniony, narzędzie tnące jest jeszcze przez pewien czas w ruchu.
Wskazówka
Gdy włącznik/wyłącznik zostanie zwolniony, przycisk blokady włączania automatycznie powróci do pozycji wyjściowej.
Prace z użyciem nożyc do gałęzi
OSTRZEŻENIE!
Ryzyko obrażeń lub szkód materialnych.
Trzymać nożyce do gałęzi w pozycji roboczej, jak pokazano na rysunku D.
Zwrócić uwagę na stabilną pozycję, w szczególności podczas prac powyżej głowy.
➢ Trzymać nożyce do gałęzi w bezpiecznej odległości od ciała.
Mocno trzymać urządzenie obiema rękoma. Jedną ręką trzymać za rękojeść, a drugą kij teleskopowy w części zaizolowanej lub opcjonalnie dostępny uchwyt środkowy.
Nigdy nie stać pod obcinaną gałęzia.
Nigdy nie stać na drabinie ani na niestabilnej podstawie.
Nigdy nie pracować w niebezpiecznych pozycjach roboczych, w których można zostać trafionym przez spadające lub odbite od ziemi gałęzie.
OSTROŻNIE!
Nie przycinać naprężonych gałęzi.
Uwaga!
Nie przycinać gałęzi o średnicy większej niż 32 mm i bardzo twardego drewna. Może to spowodować uszkodzenie ostrza tnącego lub urządzenia.
Technika pracy
Ciecie gałęzi
Wskazówka
Odcinać gałęzie od pnia drzewa z dołu do góry.
→ Nie przycinać gałęzi o średnicy większej niż 32 mm.
→ Podczas cięcia nożycami do gałęzi nie wykonywać ruchów w bok.
Wskazówka
–Podczas przycinania gałęzi przestrzegać maksymalnej średnicy ścinanych gałęzi wynoszącej 32 mm. W przypadku twardego drewna maksymalna średnica jest odpowiednio mniejsza.
—Jeśli gałęzie są zbyt grube lub zbyt twarde, urządzenie automatycznie przerywa cięcie, a narzędzie tnące powraca do otwartego położenia wyjściowego. Mechanizm ten chroni urządzenie przed uszkodzeniem i przeciążeniem.
–Jeśli nożyce zakleszczą się w gałęzi, należy zawsze odchylić je do góry i wyjąć.
—Nie próbować wyciągać zakleszczonych nożyc przez wykonywanie ruchów w bok, gdyż może to spowodować uszkodzenie urządzenia.
Wskazówki dotyczące przycinania
- Przestrzegać okresów lęgowych ptaków!
- Przestrzegać regionalnych/krajowych przepisów dotyczących przycinania gałęzi i krzewów.
- Usuwać na raz wszystkie gałęzie, które są do usu-nięcia.
- Duże, długie gałęzie obcinać kawałek po kawałku.
- Przerzedzać koronę, wycinając krzyżujące się lub rosnące do środka pędy.
- W przypadku zbyt grubych lub zbyt twardych gałęzi użyć piły.
- Zwracać uwagę, aby narzędzie tnące nie było tępe, wytarte lub zużyte.
- Idealny kąt cięcia gałęzi wynosi ok. 45°.
Odłączanie kija teleskopowego z zamontowanym na stałe akumulatorem E
→ Wyłączyć urządzenie.
→ Nacisnąć przycisk zatrzaskowy [A] na kiju tele-
skopowym ①.
→ Całkowicie wyciągnąć kij teleskopowy z uchwytu nożyc do gałęzi [B] ②.
Konserwacja
OSTRZEŻENIE!
Ryzyko obrażeń lub szkód materialnych.
Prace związane z konserwacją i czyszczeniem urządzenia mogą być przeprowadzane tylko przy wyłączonym silniku i zatrzymanym narzędziu tnącym.
Przed przystąpieniem do jakichkolwiek prac przy urządzeniu odłączyć kij teleskopowy, w którym znajduje się zamontowany na stałe akumulator.
Nie czyścić urządzenia wodą.
Naprawy i prace konserwacyjne oraz wymianę elementów zabezpieczających zlecać wyłącznie wykwalifikowanemu specjaliście lub w specjalistycznym punkcie serwisowym.
Podczas wszelkich prac przy narzędziu tnącym nożyc do gałęzi nosić rękawice ochronne.
→ Regularnie zlecać kontrolę, naostrzenie lub wymianę narzędzia tnącego (ostrza tnącego) w specjalistycznym punkcie serwisowym.
→ Przynajmniej co rok zlecać konserwację urządzenia w specjalistycznym punkcie serwisowym.
Czyszczenie
→ Wyłączyć urządzenie i odczekać, aż narzędzie tnące całkowicie się zatrzyma, a następnie odłączyć kij teleskopowy.
→ Po każdym użyciu czyścić urządzenie, w szczególności otwory wentylacyjne, suchą szmatką lub – w przypadku większych zabrudzeń – szczotką.
→ Ostrożnie wyczyścić narzędzie tnące (ostrze tnące) po każdym użyciu.
→ Po zakończeniu pracy spryskać narzędzie tnące (ostrze tnące) olejem pielęgnacyjnym, aby zapewnić długi okres eksploatacji. W miarę możliwości użyć w tym celu środka smarnego bezpiecznego dla środowiska.
Ostrzenie i wymiana ostrza tnącego
→ Przed każdym użyciem sprawdzić narzędzie tnące pod kątem zużycia i uszkodzenia.
→ Wymianę zużytych lub uszkodzonych części narzędzia tnącego zlecać wyłącznie specjalistycznym punktom serwisowym.
→ Naostrzenie tępego ostrza tnącego zlecać wyłącznie specjalistycznemu punktowi serwisowemu.
Ustawianie ogranicznika końcowego ostrza tnącego F
Ogranicznik końcowy ostrza tnącego można ustawić tak, aby narzędzie tnące prawidłowo się zamykało i zapewniało tym samym najlepszą możliwą jakość cięcia.
Przynajmniej raz w roku zlecić kontrolę ustawienia w specjalistycznym punkcie serwisowym.
Jeśli narzędzie tnące nie daje się całkowicie zamknąć, można ustawić ogranicznik końcowy [A] za pomocą śruby regulacyjnej.
Zlecić wykonanie tego ustawienia tylko w specjalistycznym punkcie serwisowym, aby uniknąć uszkodzenia nożyc do gałęzi.
Transport i przechowywanie
OSTRZEŻENIE!
Niebezpieczeństwo obrażeń w wyniku kontaktu z narzędziem tnącym.
Przed transportem i przechowaniem zawsze wyłączyć urządzenie i odczekać, aż narzędzie tnące się zatrzyma.
Przed transportem lub przechowaniem odłączyć kij teleskopowy.
Transport
→ Na czas transportu na lub w pojeździe należy odpowiednio zabezpieczyć urządzenie przed przypadkowym przemieszczeniem.
Przechowywanie
→ Przed przechowaniem wykonać prace związane z czyszczeniem i konserwacją.
→ Przechowywać urządzenie w suchym miejscu niedostępnym dla dzieci.
→ Przechowywać kij teleskopowy i nożyce do gałęzi osobno.
→ Przechowywać kij teleskopowy w chłodnym i suchym miejscu. Zalecana temperatura przechowywania wynosi od ok. 0 do +23°C.
→ Urządzenie, a zwłaszcza elementy plastikowe, utrzymywać w stanie wolnym od płynu hamulcowego, benzyny, produktów zawierających ropę naftową, olejów penetrujących itp. Zawierają one substancje chemiczne, które mogą uszkodzić, naruszyć lub zniszczyć elementy plastikowe urządzenia.
→ Nawozy i inne chemikalia ogrodowe zawierają substancje, które mogą spowodować silną korozję metalowych części urządzenia. Z tego względu nie należy przechowywać urządzenia w pobliżu wspomnianych substancji.
Usuwanie usterek
OSTRZEŻENIE!
Ryzyko obrażeń lub szkód materialnych.
W razie wątpliwości zawsze zasięgnąć porady w specjalistycznym punkcie serwisowym.
Przed każdym przeglądem i przystąpieniem do prac przy urządzeniu wyłączyć silnik i odłączyć kij teleskopowy.
Problem Możliwa przyczyna Rozwiązanie
| Urządzenie wyłącza się. | Zbyt wysoka temperatura akumulatora. Zaczekać, aż akumulator ostygnie. | |
| Akumulator jest rozładowany. Naładować akumulator. | ||
| Temperatura urządzenia (elektronika) jest za wysoka. | Zaczekać, aż urządzenie ostygnie. | |
| Wyłączenie nadmiarowo-prądowe | Przy ponownym wystąpieniu udać się do specjalistycznego punktu serwisowego. | |
| Nie można włączyć urządzenia. | Akumulator jest rozładowany. Naładować akumulator. | |
| Wyłączenie nadmiarowo-prądowe | Przy ponownym wystąpieniu udać się do specjalistycznego punktu serwisowego. | |
| Temperatura akumulatora za niska lub za wysoka. | Zaczekać, aż akumulator ostygnie lub nagrzeje się. | |
| Akumulator jest uszkodzony. | Zasięgnąć porady w specjalistycznym punkcie serwisowym | |
| Nieprawidłowe cięcie | Tępe ostrze | Zasięgnąć porady w specjalistycznym punkcie serwisowym |
| Zużyte ostrze | Zasięgnąć porady w specjalistycznym punkcie serwisowym | |
Gwarancja
W każdym kraju obowiązują przepisy gwarancyjne wydane przez naszą firmę lub importera. Ewentualne usterki urządzenia usuwane są w okresie gwarancji bezpłatnie, o ile ich przyczyną jest wada materiału lub błąd produkcyjny. W przypadku roszczeń gwarancyjnych prosimy o kontakt ze sprzedawcą lub najbliższym oddziałem naszej firmy.
Deklaracja zgodności WE
Szczegółowe informacje o urządzeniu znajdują się w oddzielnej, dołączonej deklaracji zgodności WE, stanowiącej integralną część niniejszej instrukcji obsługi.
Utylizacja bezpieczna dla środowiska
Elektronarzędzia, akcesoria i opakowania muszą być utylizowane w sposób nieszkodliwy dla środowiska.
Akumulatory/baterie:
Nie wyrzucać akumulatorów razem z odpadami komunalnymi, a także nie wrzucać ich do ognia ani do wody.
Akumulatory należy zbierać, oddawać do recyklingu lub utylizować w sposób bezpieczny dla środowiska.
Elektronarzędzia (bez akumulatorów/baterii):
Nie wyrzucać elektronarzędzi z odpadami komunalnymi! Oddać je do zakładów zajmujących się utylizacją.
