KÄYTTÖOHJE TL 32 eM Wolf Garten

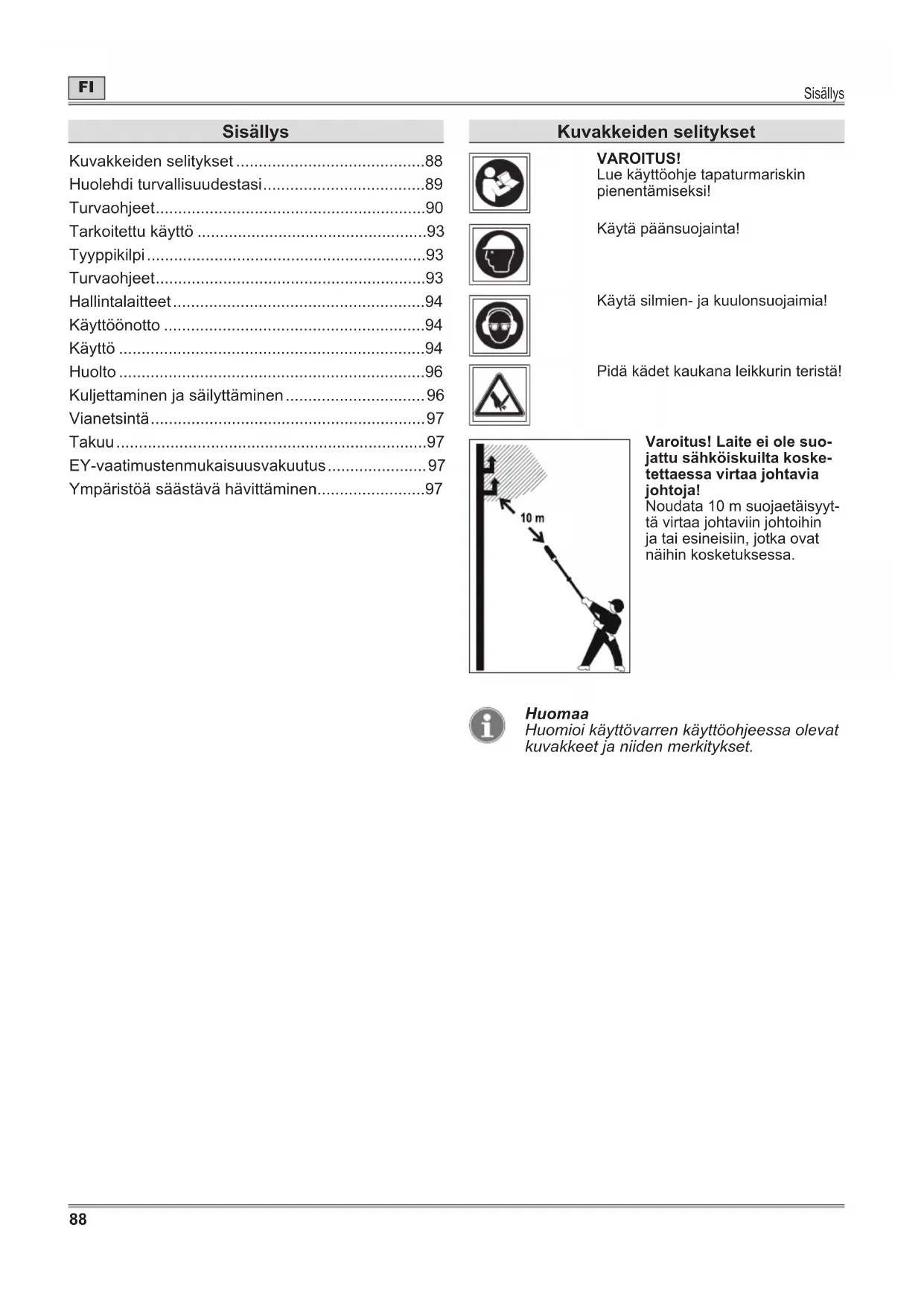

• Sisällys Kuvakkeiden selitykset p. 88
• Huolehdi turvallisuudestasi p. 89
• Turvaohjeet p. 90
• Tarkoitettu käyttö p. 93
• Tyyppikilpi p. 93
• Turvaohjeet p. 93
• Hallintalaitteet p. 94
• Käyttöönotto p. 94
• Käyttö p. 94
• Huolto p. 96
• Kuljettaminen ja säilyttäminen p. 96
• Vianetsintä p. 97
• Takuu p. 97
• EY-vaatimustenmukaisuusvakuutus p. 97
• Ympäristöä säästävä hävittäminen Kuvakkeiden selitykset VAROITUS! Lue käyttöohje tapaturmariskin pienentämiseksi! Käytä päänsuojainta! Käytä silmien- ja kuulonsuojaimia! Pidä kädet kaukana leikkurin teristä! Varoitus! Laite ei ole suo- jattu sähköiskuilta koske- tettaessa virtaa johtavia johtoja! Noudata 10 m suojaetäisyyt- tä virtaa johtaviin johtoihin ja tai esineisiin, jotka ovat näihin kosketuksessa. Huomaa Huomioi käyttövarren käyttöohjeessa olevat kuvakkeet ja niiden merkitykset.Kuvakkeiden selitykset p. 97

Huolehdi turvallisuudestasi Lue tämä käyttöohje ennen laitteen käyttöönottoa. Toimi ohjeiden mukaises- ti. Säilytä käyttöohje myöhempää tarvetta tai laitteen seuraavaa omistajaa varten. VAROITUS! Perehdy kaikkiin turvaohjeisiin, käyttöohjeisiin, kuviin ja teknisiin tietoihin, jotka liittyvät tähän sähkötyökaluun. Jäljempänä olevien ohjeiden laiminlyönti voi johtaa sähköiskuun, tulipaloon ja/tai vakaviin loukkaantumisiin. Säilytä kaikki turvaohjeet ja käyttöä koskevat ohjeet myöhempää tarvetta varten. Î Turvaohjeiden käsite ”sähkötyökalu” tarkoittaa sekä verkkokäyttöisiä (liitäntäjohdolla varustet- tuja) että akkukäyttöisiä (ilman liitäntäjohtoa) sähkötyökaluja. Î Lue turvaohjeet ennen laitteen ensimmäistä käyttökertaa! Käyttöohjeen ja turvaohjeiden noudattamatta jättäminen voi vahingoittaa laitetta ja vaarantaa laitteen käyttäjän ja sivulliset. Î Kaikkien laitetta käyttöön ottavien, käyttävien ja huoltavien henkilöiden tulee olla tehtäviinsä päteviä. Omavaltaiset muutokset ja lisäosien asenta- minen kielletty Laitteeseen ei saa tehdä muutoksia eikä siihen saa asentaa lisäosia. Tällaiset muutokset voivat aiheut- taa henkilövahinkoja ja toimintahäiriöitä. Î Laitetta saavat korjata vain tehtävään valtuutetut ja koulutetut henkilöt. Käytä vain alkuperäisva- raosia. Siten varmistat, että laite on turvallinen käyttää myös jatkossa. Käyttöohjeen merkinnät Merkintöjen ja kuvakkeiden tarkoitus on helpottaa ja nopeuttaa käyttöohjeen ja laitteen turvallista käyttöä. Huomaa Selostaa laitteen tehokkaimman tai käte- vimmän käyttötavan. Î Toimintavaihe Vaatii käyttäjän toimia. 3 Toiminnan tulos Toimintavaiheen tuottama lopputulos. [1]Paikkanumero Paikkanumerot on merkitty tekstissä hakasulkeilla [ ].

Kuvan tunniste Kuvat on merkitty kirjaimilla. Kirjain on sekä kuvassa että tekstissä.

Toimintavaiheen numero Toimintavaiheet on numeroitu. Numero on sekä kuvassa että tekstissä. Varoitusten luokittelu Tässä käyttöohjeessa varoitukset luokitellaan seuraavasti: VAARA! Vaarallinen, välittömästi uhkaava tilanne. Ohjeen noudattamatta jättäminen johtaa vakavaan loukkaantumiseen tai kuolemaan. VAROITUS! Vaarallinen tilanne. Ohjeen noudattamatta jättäminen johtaa vakavaan loukkaantumiseen tai kuolemaan. VARO! Vaarallinen tilanne saattaa ilmaantua. Ohjeen noudattamatta jättäminen aiheuttaa lievän tai keskivaikean tapaturman. Huomio! Mahdollisesti haitallinen tilanne. Ohjeen noudattamatta jättäminen johtaa esinevahinkoihin. Turvaohjeiden esitystapa VAARA! Vaaran tyyppi ja aiheuttaja! ÂHuomiotta jättämisen seuraukset ¾ Toimet vaaratilanteen välttämiseksiTurvaohjeet

Turvaohjeet Työalueen turvallisuus a) Pidä työalue siistinä ja hyvin valaistuna. Epä- järjestys ja huonosti valaistu työalue saattavat aiheuttaa onnettomuuden. b) Älä käytä sähkötyökalua räjähdysvaarallises- sa ympäristössä, jossa on palavia nesteitä, kaasuja tai pölyjä. Sähkötyökalu tuottaa kipinöi- tä, jotka voivat sytyttää pölyn tai höyryn. c) Pidä lapset ja muut henkilöt loitolla, kun työskentelet sähkötyökalulla. Saatat menettää laitteen hallinnan, jos toiset ihmiset ohjaavatkin ajatuksesi muualle. Sähköturvallisuus a) Älä altista sähkötyökalua sateelle tai kosteu- delle. Veden pääseminen sähkötyökaluun lisää sähköiskun vaaraa. Henkilöiden turvallisuus a) Työskentele sähkötyökalulla tarkkaavaisesti ja järkevästi. Älä käytä sähkötyökalua, jos olet väsynyt tai huumeiden, alkoholin tai jonkin lääkkeen vaikutuksen alaisena. Lyhytkin tarkkaamaton hetki sähkötyökalua käytettäessä saattaa aiheuttaa vakavan tapaturman. b) Käytä henkilönsuojaimia ja aina myös suo- jalaseja. Sähkötyökalun mallin ja käyttötavan kannalta sopivien henkilönsuojainten, kuten hengityssuojaimen, luistamattomien turvajalki- neiden, suojakypärän ja kuulonsuojaimen, käyttö vähentää tapaturmariskiä. c) Varo käynnistämästä sähkötyökalua va- hingossa. Varmista, että sähkötyökalu on kytkettynä pois päältä, ennen kuin liität sen sähköverkkoon tai asennat akun paikalleen ja ennen kuin alat käyttää tai kuljettaa sitä. Sormen pitäminen käyttökytkimellä sähkötyöka- lua kantaessasi tai laitteen liittäminen sähköverk- koon käyttökytkin päälle kytkettynä aiheuttavat tapaturmien vaaran. d) Poista sähkölaitteesta säätötyökalu tai ruuvi- taltta, ennen kuin kytket sen päälle. Pyörivään terään osuva työkalu tai avain saattaa aiheuttaa tapaturman. e) Vältä hankalia työasentoja. Huolehdi, että tasapainosi säilyy kaikissa tilanteissa. Sillä tavalla säilytät sähkötyökalun hallinnan myös odottamattomassa tilanteessa. f) Käytä työhön soveltuvaa vaatetusta. Älä käytä väljiä vaatteita äläkä koruja. Pidä hiukset, vaatteet ja käsineet etäällä koneen liikkuvista osista. Löysät vaatteet, korut tai pitkät hiukset saattavat tarttua koneen liikkuviin osiin. g) Älä laiminlyö sähkötyökaluja koskevia turval- lisuussääntöjä, vaikka sähkötyökalu olisikin tuttu usean käyttökerran jälkeen. Huolimaton toiminta voi johtaa vakavaan loukkaantumiseen silmänräpäyksessä. Sähkötyökalun käyttö ja käsittely a) Älä ylikuormita laitetta. Käytä työsi kannalta tarkoituksenmukaista sähkötyökalua. Työhön soveltuvalla sähkötyökalulla työsi sujuu parem- min ja turvallisemmin. b) Älä käytä sähkötyökalua, jos sen kytkin on viallinen. Sähkötyökalu, jota ei voi enää kyt- keä päälle tai pois päältä, on vaarallinen. Se on korjattava. c) Irrota pistoke pistorasiasta ja/tai poista irrotettavissa oleva akku, ennen kuin sää- dät laitetta, vaihdat siihen varusteita ja kun lopetat laitteen käytön. Tällä varotoimella estät sähkötyökalun tahattoman käynnistymisen. d) Säilytä sähkötyökalut poissa lasten ulottu- vilta. Älä anna kenenkään sellaisen henkilön käyttää sähkötyökalua, joka ei hallitse sen käyttöä tai joka ei ole lukenut tätä käyttöohjet- ta. Sähkötyökalu on vaarallinen kokemattoman henkilön käsissä. e) Hoida sähkötyökalua huolellisesti. Tarkista, kulkevatko liikkuvat osat kevyesti vai takel- lellen ja onko jokin osa rikki tai vaurioitunut siten, että se vaikuttaa sähkötyökalun toimin- taan. Korjauta vaurioituneet osat ennen kuin jatkat sähkötyökalun käyttöä. Usein onnetto- muuden syynä on huonosti huollettu sähkötyö- kalu. f) Pidä leikkuri (terä) terävänä ja puhtaana. Hyvin hoidettu ja terävä leikkuri jumiutuu vähemmän ja sitä on myös helpompi hallita. g) Käytä sähkötyökalua ja sen tarvikkeita ja varusteita käyttöohjeissa selostetulla taval- la. Huomioi työolosuhteet ja työn asettamat vaatimukset. Sähkötyökalun käyttö johonkin muuhun kuin sille asetettuun tarkoitukseen saat- taa aiheuttaa vaaratilanteita. h) Pidä laitteen kahvat ja kahvojen pinnat kui- vina, puhtaina ja vapaina öljystä ja rasvasta. Jos kahvat ja kahvojen pinnat ovat liukkaat, sähkötyökalua ei voi käyttää ja hallita turvallisesti odottamattomissa tilanteissa.Turvaohjeet

Akkukäyttöisen sähkötyökalun käsittely a) Lataa akku vain valmistajan hyväksymällä laturilla. Laturia saa käyttää vain sille tarkoitetun akun lataamiseen. Muunlaisten akkujen lataami- nen aiheuttaa tulipalon vaaran. b) Käytä sähkötyökalussa vain ao. laitteeseen hyväksyttyä akkua. Muiden akkujen käyttö saat- taa aiheuttaa tapaturmia ja palovaaran. c) Älä säilytä akkua paperiliittimien, kolikoiden, avainten, naulojen, ruuvien äläkä minkään muidenkaan pienten metalliesineiden lähellä. Ne saattavat silloittaa akun kontaktit. Akun kontaktien oikosulku saattaa aiheuttaa palovam- moja tai tulipalon. d) Akku alkaa vuotaa, jos sitä käytetään virheel- lisesti. Varo koskettamasta sellaista akkua. Huuhtele iho vedellä, jos vahingossa koskit akkuun. Jos akkunestettä on päässyt silmiin, ota yhteys lääkäriin. Vuotava akkuneste voi ärsyttää ihoa ja aiheuttaa palovammoja. e) Älä käytä vahingoittunutta tai muunneltua akkua. Vaurioituneet tai muunnellut akut voivat toimia arvaamattomasti ja aiheuttaa tulipalon, räjähdyksen tai tapaturmavaaran. f) Älä altista akkua tulelle tai korkeille lämpöti- loille. Tuli tai yli 130 °C:n lämpötilat voivat aiheut- taa räjähdyksen. g) Noudata kaikkia latausohjeita äläkä koskaan lataa akkua tai akkukäyttöistä työkalua käyttö- ohjeessa ilmoitetun lämpötila-alueen ulkopuo- lella. Väärä lataaminen tai lataaminen hyväksytyn lämpötila-alueen ulkopuolella voi hajottaa akun ja lisätä tulipalon vaaraa. Huolto a) Korjauta sähkötyökalu vain ammattiliikkeessä ja vain alkuperäisvaraosin. Siten varmistat, että sähkötyökalu on turvallinen käyttää myös jatkossa. b) Älä koskaan huolla vahingoittuneita akkuja. Kaikki akkuihin kohdistuvat huoltotoimenpiteet tulee antaa vain valmistajan tai valtuutettujen huoltoliikkeiden tehtäviksi. Muut laitteen käytössä ilmenevät vaarat Joitakin vaaroja ei voi kokonaan välttää, vaikka käyttäisitkin laitetta oikein. Tämän vuoksi tällä laitteella työskenneltäessä täytyy ehdottomasti käyttää tässä käyttöoh- jeessa kuvattuja henkilönsuojaimia ja noudattaa turvaohjeita. Oksaleikkurin turvaohjeet ¾ Pidä kaikki kehonosat loitolla leikkurista. Älä yritä poistaa leikkuujäämiä, kun oksaleikkurissa on virta päälle kytkettynä. Älä pidä kiinni leikattavasta materiaalista. Irrota jumiutunut oksaleikkuri vain, kun siitä on kytketty virta pois päältä. Pienikin tarkkaamattomuus laitetta käytettäessä saattaa aiheuttaa vakavan tapaturman. ¾ Kun kuljetat oksaleikkuria tai kun säilytät sitä, varo leikkuulaitteen terävää terää. Laitteen huolellinen käsittely pienentää oksaleikkurin aiheuttamaa tapaturmavaaraa. ¾ Pidä sähkötyökalusta kiinni vain eristettyjen kädensijojen kohdalta. On olemassa tapaturmavaara, jos leikkuri koskettaa piilossa olevaa sähköjohtoa. Jos leikkuri koskettaa jännitteistä johtoa, laitteen metalliosista voi tulla jännitteisiä, mikä voi aiheuttaa sähköiskun. ¾ Tarkista laite ennen jokaista käyttökertaa tai jokaisen törmäyksen tai iskun jälkeen vaurioiden varalta. Laitteen vaurioituessa anna pienkonehuollon tarkastaa laite ennen kuin alat käyttää sitä uudelleen. Oma ja muiden henkilöiden turvallisuus ¾ Älä ota laitetta käyttöön, jos lähellä on muita ihmisiä (erityisesti lapsia) tai eläimiä. Huolehdi myös, että lapset eivät leiki laitteella. ¾ Keskeytä työ, jos huomaat, että lähellä on muita ihmisiä (erityisesti lapsia) tai eläimiä. TurvaohjeetTurvaohjeet

¾ Tätä laitetta eivät saa käyttää lapset eivätkä henkilöt, joilla on fyysisiä, psyykkisiä tai aistitoimintoihin perustuvia rajoitteita tai joilla ei ole laitteen käyttöön tarvittavaa riittävää tietoa ja taitoa. Laitetta eivät myöskään saa käyttää henkilöt, jotka eivät tunne tätä käyttöohjetta. Mahdollisesti käyttäjän ikä on rajattu paikallisilla määräyksillä. ¾ Kytke laite päälle vain, kun kätesi ja jalkasi ovat turvallisen kaukana leikkuulaitteesta. ¾ Kytke laitteesta virta pois päältä aina, kun irrotat sitä jumista tai jätät sen valvomatta. ¾ Käytä luistamattomia jalkineita ja pitkiä housuja oksaleikkuria käyttäessäsi ja huoltaessasi. Käytä myös henkilösuojaimia (suojalaseja, kuulosuojaimia, työkäsineitä, kypärää jne.). Henkilönsuojainten käyttö pienentää tapaturmavaaraa. Älä käytä väljiä vaatteita yms., jotka voivat tempautua leikkuriin. ¾ Poista leikkuujäämää vain silloin, kun laitteesta on virta pois päältä kytkettynä. Irrota silloin myös käyttövarsi, jossa sijaitsee kiinteäksi asennettu akku. Työn valmistelu ¾ Ennen työn alkua tutustu laitteeseen ja sen toimintoihin sekä hallintalaitteisiin. ¾ Älä koskaan käytä laitetta, jos suojalaitteet tai suojukset ovat vahingoittuneet tai ne puuttuvat. Toimita laite pienkonehuoltoon korjattavaksi, tarvittaessa anna vaihtaa suojus. ¾ Kytke laite pois päältä ja poista akku tai irrota kiinteästi asennetulla akulla varustettu käyttövarsi, ennen kuin säädät tai puhdistat laitetta. ¾ Varmista, että laite on täydellinen; että sen kaikki osat on koottu määräysten mukaisesti. ¾ Lue laturin ja kiinteästi asennetulla akulla varustetun käyttövarren käyttöohjeet ja noudata niitä. Työn aikana ¾ Älä jätä laitetta taukojen ajaksi valvomatta. Säilytä laite turvallisessa paikassa. ¾ Tarkkaile työskennellessäsi piilossa olevia esineitä. ¾ Pidä laitteesta kiinni aina molemmin käsin. ¾ Pidä myös työskennellessäsi turvallinen etäisyys leikkuriin. ¾ Pidä pitkien hiusten yhteydessä hiusverkkoa. ¾ Ole erityisen varovainen, kun käytät laitetta kävellessäsi takaperin. Kompastumisvaara! ¾ Kytke laitteesta virta pois päältä, kun siirryt uuteen työkohteeseen. ¾ Älä silloita äläkä käsittele laitteen käyttökytkimiä millään tavalla (esim. sitomalla kytkimen kahvaan). ¾ Työskennellessäsi tarkkaile ympäristöä koko ajan. Et ehkä huomaa vaaratilannetta laitteen aiheuttaman melun takia. ¾ 15 metrin sisällä leikkuualueella ei saa olla muita ihmisiä eikä eläimiä. Laitteen sinkoamien esineiden aiheuttama tapaturmavaara. ¾ Älä työskentele huonossa valaistuksessa äläkä ukonilmalla. ¾ Älä käytä laitetta töihin, joihin sitä ei ole tarkoitettu. ¾ Varmista, että voit seistä tukevasti ja turvallisesti kaikissa työasennoissa. ¾ Älä käytä tikkaita, koska nämä voivat johtaa tasapainon menetykseen tai koneen hallinnan menetykseen. ¾ Älä kurota käsivarsilla liian kauaksi eteen. ¾ Älä milloinkaan työskentele puun päällä tai puissa. ¾ Älä leikkaa jännityksessä olevaa puuta. ¾ Älä työskentele yksin. Varmista, että sinulla on huuto-, näkö-, tai jokin muu yhteys toiseen henkilöön, jolla on mahdollisuus antaa ensiapua tarvittaessa. ¾ Kytke moottori ensin pois päältä ja laske laite vasta sitten käsistäsi. ¾ Älä käytä laitetta märässä äläkä kosteassa ympäristössä. Työskentelyn lopettaminen ¾ Kytke laite pois päältä, irrota käyttövarsi ja tarkasta laite vaurioiden varalta. Huomio: vaara! Leikkuri pysähtyy viiveellä! TurvaohjeetTurvaohjeet

¾ Jos laite on tarkoitus huoltaa tai puhdistaa, kytke laite pois päältä ja irrota käyttövarsi. Huomio: vaara! Leikkuri pysähtyy viiveellä! ¾ Odota, että leikkurin liike lakkaa. Älä koske laitteen liikkuviin osiin ennen kuin olet irrottanut käyttövarren laitteesta. ¾ Älä puhdista laitetta vedellä. ¾ Säilytä laite turvallisessa paikassa. ¾ Älä säilytä laitetta lasten ulottuvilla. ¾ Anna laitteen jäähtyä ennen kuin laitat sen sivuun ja/tai viet sen varastoon. Yleisiä turvaohjeita ¾ Varaosien täytyy täyttää valmistajan asettamat vaatimukset. Käytä sen vuoksi vain alkuperäisvaraosia tai valmistajan hyväksymiä muita varaosia. Noudata varaosan mukana tulleita asennusohjeita ja irrota ensin käyttövarsi laitteesta. ¾ Korjauta laite vain ammattilaisella tai pienkonehuollossa. Pienkonehuoltojen osoitteet löydät verkkosivultamme. ¾ Tämä oksaleikkuri on tarkoitettu puunhoitoon yksityisalueilla. Käyttäjän ja muiden henkilöiden turvallisuuden vuoksi laitetta ei saa käyttää muuhun tarkoitukseen. ¾ Käytä sähkötyökalussa vain ao. laitteeseen hyväksyttyä akkua. Muiden akkujen käyttö saattaa aiheuttaa tapaturmia ja palovaaran. ¾ Tarkista säännöllisesti kaikkien ruuviliitosten tiukkuus. ¾ Suorita kaikki huoltotyöt määräaikoina. Siten varmistat, että sähkötyökalu on turvallinen käyttää myös jatkossa. ¾ Kytke laite pois päältä ja odota, että leikkuri on pysähtynyt, ennen kuin irrotat käyttövarren. ¾ Vaihda kaikki laitteessa olevat kuluneet tai vahingoittuneet ohjetarrat. Turvaohjeet Tarkoitettu käyttö Tämä kone on hyväksytty käytettäväksi ainoastaan - oksaleikkurina korkeiden puiden ja pensaiden ok- sien poistamiseen ja karsimiseen, oksapaksuus enintään 32 mm. Enimmäishalkaisija pienenee vastaavasti, jos puu on kovaa. - käytettäväksi tässä käyttöohjeessa olevien ku- vausten ja turvaohjeiden mukaisesti. Oksaleikkuria ei ole suunniteltu ammattikäyttöön, sitä saa käyttää vain kotipihoilla ja kesämökeillä. Kaikki muu käyttö on tarkoituksenvastaista. Tarkoituksenvastaisesta käytöstä aiheutuneista vahingoista vastaa käyttäjä. Tyyppikilpi Sijainti Tyyppikilpi on kiinnitetty laitteen koteloon. Huomaa Merkinnät ovat lain määräämiä eikä niitä saa muuttaa eikä tehdä tunnistamattomaksi.Hallintalaitteet

1 Valmistaja 2 Laiteryhmä 3 Mallin nimi 4 Nimellisjännite, virtalaji 5 Paino 6 Hävittämisohje 7 Valmistusvuosi 8 Taattu äänitaso 9 CE-merkintä 10 Mallinumero 11 Sarjanumero Hallintalaitteet Hallintalaitteet

1 Päällekytkennän estokytkin 2 Kädensijan on/off-kytkin 3 Kädensija 4 Kiinnipitokohta kädelle / kiinnityskohta valinnaiselle keskikä- densijalle 5 Käyttövarsi *(varustettu kiinteästi asennetulla akulla) 6 Lukitsinpyörä työkulman säätämistä varten 7 Leikkuuterä/leikkuri *Tarpeellinen hallintalaite (ei sisälly toimitukseen) Käyttöönotto Täydentävät asiakirjat Ota laite käyttöön vasta sitten, kun olet lukenut ja ymmärtänyt mukana toimitetut laturin ja käyttövarren käyttöohjeet ja osaat toimia ohjeiden mukaisesti. Akun lataaminen VAROITUS! Lataa akku vain valmistajan hyväksymällä laturilla. Katso hyväksytyt laturit laitteen mukana toimitetusta EY-vaatimustenmukai suusvakuutuksesta. Huomio! Toimitettaessa akku ei ole täyteen ladattu. Jotta saat akusta täyden tehon, lataa akku ennen ensimmäistä käyttökertaa aivan täyteen. VARO! Akku on asennettu käyttövarteen kiinteästi. Î Lataa akku täydentävien asiakirjojen ohjeiden mukaisesti. Käyttö Käyttöajat Huomioi paikalliset määräykset. Selvitä laitteen sallitut käyttöajat paikallisilta viranomaisilta. Työkulman säätäminen

VAROITUS! Leikkuri aiheuttaa tapaturmavaaran. ¾ Säädä laitetta vain, kun moottori on sammutettu ja leikkuri on pysähdyksissä. ¾ Irrota kiinteällä akulla varustettu käyttövarsi aina ennen laitteeseen kohdistuvia toimenpiteitä. Laitteen työkulmaa voi säätää portaattomasti, säde maks. 225° (mallista ja versiosta riippuen). Siten pääset mukavasti käsiksi myös hankalasti tavoitetta- vaan paikkaan. Î Kierrä lukitsinpyörää [A] vastapäivään

Î Kierrä lukitsinpyörä kiinni käsitiukkuuteen

Oksaleikkurin kiinnittäminen käyttövarteen

Î Paina käyttövarren lukituspainiketta [A]. Työnnä käyttövartta oksaleikkurin varteen, kunnes oksa- leikkurin varren lukituspainike [B] lukittuu

Huomio! ¾ Varmista moitteeton lukkiutuminen. Huomaa Käyttövarteen on saatavissa valinnaisena lisävarusteena käyttövarren kädensija. Lisätietoja ja asennusohjeet ovat käyttövar- ren käyttöohjeessa. Laitteen kytkeminen päälle

VAROITUS! Tapaturman tai esinevahinkojen vaara ¾ Pidä laitteesta käytön aikana napakasti kiinni molemmin käsin. Tartu toisella kädellä kädensijaan ja toisella kädellä käyttövarren vaipoitettuun alueeseen tai valinnaisesti saatavilla olevaan runkoputken kädensijaan. ¾ Seiso tukevasti.Käyttö

Huomaa Laitteessa on erityinen turvakytkin, jolla virta kytketään päälle ja pois ensimmäistä kertaa käytettäessä tai käyttövarren irrottamisen ja uudelleen kiinnittämisen jälkeen. Käyttövarren irrottaminen ja kiinnittäminen rinnastetaan samaksi asiaksi kuin virran päälle kytkeminen ensimmäisellä käyttöker- ralla. Virran päälle kytkeminen ensimmäisellä käyttökerralla tai käyttövarren irrottamisen ja uudelleen kiinnittämisen jälkeen Î Paina kädensijassa

olevaa päällekytkennän estokytkintä [A] ja pidä se painettuna. Î Paina hitaasti 2 kertaa kädensijan

on/off-kyt- kintä [B]. 3 Leikkaaminen alkaa toista kertaa hitaasti on/ off-kytkintä painaessasi; leikkuulaite sulkeutuu ja avautuu yhden kerran yhtä työvaihetta varten. Î Vapauta päällekytkennän estokytkin. Virran kytkeminen päälle ensimmäisen käyttö- kerran jälkeen Î Paina kädensijassa

oleva päällekytkennän estokytkintä [A]. Î Paina samalla kädensijassa

olevaa on/off-kyt- kintä [B]. Î Vapauta päällekytkennän estokytkin. 3 Laite on käynnissä ja leikkuulaite sulkeutuu ja avautuu yhden kerran yhtä työvaihetta varten. Huomaa — Jos vapautat on/off-kytkimen kesken leikkaamisen, leikkuulaite avautuu auto- maattisesti ilman että leikkaaminen olisi valmistunut. — Turvallisuussyistä kaikki päällekytkennän vaiheet on toistettava joka kerta uutta leikkausta varten. Laitteen kytkeminen pois päältä

Î Vapauta kädensijan on/off-kytkin. 3 Leikkuuterä siirtyy auki-lähtöasentoon. Laite on kytketty pois päältä. Huomaa Leikkuuterän liike jatkuu vielä hetken aikaa on/off-kytkimen vapauttamisen jälkeen. Huomaa Kun vapautat on/off-kytkimen, päällekytken- nän estokytkin palautuu automaattisesti alkuasentoonsa. Oksaleikkurilla työskentely VAROITUS! Tapaturman tai esinevahinkojen vaara ¾ Pitele oksaleikkuria työasennossa kuvan

osoittamalla tavalla. ¾ Huolehdi turvallisesta työasennosta, erityisesti hartiakorkeuden yläpuolella työskennellessäsi. ¾ Pidä oksaleikkuri kaukana kehostasi. ¾ Pidä laitteesta kiinni kaksin käsin. Tartu toisella kädellä kädensijaan ja toisella kädellä käyttövarren vaipoitettuun alueeseen tai valinnaisesti saatavilla olevaan runkoputken kädensijaan. ¾ Älä seiso sahattavan oksan alla. ¾ Älä seiso tikkailla äläkä muullakaan epävakaalla alustalla. ¾ Älä työskentele vaarallisessa asennossa. Varo putoavia ja jännityksestä vapautuvia oksia. VARO! ¾ Älä leikkaa jännityksessä olevia oksia. Huomio! Älä leikkaa halkaisijaltaan yli 32 mm oksia äläkä erittäin kovaa puuta. Sellainen saattaa vaurioittaa leikkuuterää tai laitetta. Työtekniikka Oksan leikkaaminen Huomaa Leikkaaa oksat rungosta alhaalta ylöspäin. Î Älä leikkaa halkaisijaltaan yli 32 mm oksia. Î Älä liikuta oksaleikkuria sivusuunnassa leikkaa- misen aikana. Huomaa — Huomioi työskennellessäsi, että leikkuri leikkaa läpimitaltaan korkeintaan 32 mm oksia. Jos puu on kovaa, leikkausteho heikkenee vastaavasti. — Jos oksat ovat liian paksuja tai liian kovia, laite keskeyttää leikkaamisen automaatti- sesti ja leikkuulaite palaa auki-alkuasen- toon. Tämä mekanismi suojaa laitetta vaurioilta ja ylikuormitukselta.Huolto

— Käännä oksaan juuttunutta leikkuria vain ylöspäin ja vedä se sitä kautta pois leikka- uskohdasta. — Älä yritä irrottaa juuttunutta oksaleikkuria sivuttaisella liikkeellä. Laite saattaa vahin- goittua. Vinkkejä - Huomioi lintujen pesimäaika! - Noudata paikallisia ja maakohtaisia puiden ja pen- saiden leikkaamista koskevia määräyksiä. - Poista kaikki poistettavaksi suunnitellut oksat sa- malla kertaa. - Leikkaa suuret, pitkät oksat puusta vaiheittain, pala palalta. - Harvenna latvusta leikkaamalla ristiin ja sisäänpäin kasvaneita versoja. - Käytä oksasahaa, jos oksat ovat liian paksuja tai liian kovaa puuta. - Huolehdi, että leikkuri ei ole tylsä eikä kulunut. - Optimaalinen leikkauskulma oksien leikkaamiseen on n. 45°. Kiinteällä akulla varustetun käyttövarren irrot- taminen

Î Kytke laite pois päältä. Î Paina käyttövarren

lukituspainiketta [A]. Î Vedä käyttövarsi kokonaan irti oksaleikkurin var- resta [B]

Huolto VAROITUS! Tapaturman tai esinevahinkojen vaara ¾ Huolla ja puhdista laitetta vain, kun moottori on sammutettu ja leikkurin liike on pysähtynyt. ¾ Irrota kiinteällä akulla varustettu käyttövarsi aina ennen laitteeseen kohdistuvia toimenpiteitä. ¾ Älä puhdista laitetta vedellä. ¾ Anna vain ammattilaisen tai pienkonehuollon huoltaa, korjata ja vaihtaa turvallisuuteen liittyvät osat. ¾ Käytä suojakäsineitä aina, kun käsittelet oksaleikkurin teriä. Î Anna pienkonehuollon tarkastaa, teroittaa tai vaihtaa leikkuulaite (terät) säännöllisesti. Î Vie laite vähintään kerran vuodessa pienkone- huoltoon huollettavaksi. Puhdistaminen Î Kytke laitteesta virta pois päältä. Odota, kunnes leikkuri on pysähtynyt, ja irrota käyttövarsi. Î Puhdista laite, erityisesti tuuletusraot, joka kerta käytön kuivalla kankaalla. Puhdista itsepintainen lika harjalla. Î Puhdista leikkuulaite (terä) huolellisesti joka kerta käytön jälkeen. Î Varmista leikkuulaitteen (terän) pitkä käyttöikä suihkuttamalla siihen käytön jälkeen hoitoöljyä. Käytä mahdollisimman ympäristöystävällistä voiteluainetta. Terän teroittaminen ja vaihtaminen Î Tarkasta leikkuulaitteen kuluneisuus ja vauriot joka kerta ennen käytön aloittamista. Î Jätä kuluneet tai vaurioituneet leikkuulaitteen osat pienkonehuollon vaihdettaviksi. Î Anna vain pienkonehuollon vaihtaa tylsynyt terä. Terän rajoittimen säätäminen

Oksaleikkurin terän rajoitinta voi säätää, jotta leik- kuulaite sulkee terän oikein. Siten varmistetaan paras mahdollinen leikkaustulos. Pienkonehuollon tulisi tarkistaa säätö kerran vuodessa. Jos leikkuulaite ei sulje terää enää kokonaan, voi rajoitinta säätää säätöruuvilla [A]. Anna tämä säätö vain pienkonehuollon suoritetta- vaksi, jotta oksaleikkuri ei vahingoitu. Kuljettaminen ja säilyttäminen VAROITUS! Leikkuri aiheuttaa tapaturmavaaran. ¾ Kytke virta pois päältä ennen laitteen kuljettamista ja varastoimista. Odota, että leikkuri pysähtyy. ¾ Irrota käyttövarsi ennen kuljetusta tai varastointia.Vianetsintä

Kuljettaminen Î Kun kuljetat laitetta ajoneuvossa, kiinnitä se siten, että se ei pääse tahattomasti liikkumaan. Säilyttäminen Î Puhdista- ja huolla laite ennen sen varastointia. Î Säilytä laite kuivassa paikassa lasten ulottumatto- missa. Î Säilytä käyttövarsi ja oksaleikkuri erillään. Î Säilytä käyttövarsi viileässä ja kuivassa paikassa. Suositeltava säilytyslämpötila on n. 0 - 23 °C. Î Laite ja erityisesti sen muoviosat eivät saa joutua kosketuksiin jarrunesteen, bensiinin, maaöljytuot- teiden, voiteluöljyjen yms. kanssa. Em. aineet sisältävät kemiallisia yhdisteitä, jotka saattavat vahingoittaa laitteen muoviosia. Î Lannoitteet ja muut puutarhakemikaalit sisältävät aineita, jotka voivat syövyttää laitteen metalliosia voimakkaasti. Älä sen vuoksi säilytä laitetta em. aineiden lähellä. Vianetsintä VAROITUS! Tapaturman tai esinevahinkojen vaara ¾ Jos olet epävarma, toimita laite pienkonehuoltoon. ¾ Kytke moottori pois päältä ja irrota käyttövarsi ennen laitteelle tehtäviä tarkastuksia ja huoltoja. Ongelma Mahdollinen syy Korjaava toimi Laite kytkeytyy pois päältä. Akku on liian kuuma. Anna akun jäähtyä. Akku on purkautunut. Lataa akku. Laitteen (elektroniikan) lämpötila on liian korkea. Anna laitteen jäähtyä. Ylivirtalaukaisin on reagoinut. Toimita laite pienkonehuoltoon, jos tämä tapah- tuu uudelleen. Laitteen virta ei kytkeydy päälle. Akku on purkautunut. Lataa akku. Ylivirtalaukaisin on reagoinut. Toimita laite pienkonehuoltoon, jos tämä tapah- tuu uudelleen. Akun lämpötila on liian korkea tai liian matala. Anna akun jäähtyä tai lämmetä. Akku on viallinen. Toimita laite pienkonehuoltoon Laite leikkaa huo- nosti Terä on tylsä Toimita laite pienkonehuoltoon Terä on kulunut Toimita laite pienkonehuoltoon Takuu Takuu on maakohtainen. Takuun myönnämme me tai maahantuoja. Korjaamme veloituksetta takuun mukaisesti materiaali- tai valmistusvirheestä aiheu- tuneet koneen viat. Käänny takuuasioissa myyjäliik- keen tai lähimmän jälleenmyyjän puoleen. EY-vaatimustenmukaisuusvakuutus Löydät laitteeseen liittyvää lisätietoa oheen liitetystä erillisestä EY-vaatimustenmukai- suusvakuutuksesta, joka on tämän käyttöoh- jeen olennainen osa. Ympäristöä säästävä hävittäminen Sähkötyökalut sekä niiden tarvikkeet ja pakkaukset on kierrätettävä. Akut ja paristot: Älä hävitä akkuja sekajätteen mukana, älä polta niitä äläkä heitä niitä vesistöön. Vie akut niille tarkoitettuun keräys- ja kierrätyspisteeseen. Sähkötyökalut (ilman akkuja/paristoja): Älä hävitä sähkölaitetta sekajätteen mukana! Toimita laite asianmukaiseen keräyspisteeseen.Índice
