| Type product | Elektrische snoeischaar (kop) |
| Merk | Wolf Garten |
| Model | TL 32 eM |
| Max. snijdiameter | 32 mm (zacht hout) |
| Instelbare snijhoek | Continu tot 225° |
| Voeding | Geïntegreerde lithium-ionbatterij (via bedieningsstang, niet inbegrepen) |
| Nominale spanning | 18 V |
| Gewicht (alleen kop) | 0,7 kg (ca.) |
| Lengte (alleen kop) | 30 cm (ca.) |
| Breedte (alleen kop) | 15 cm (ca.) |
| Materiaal mes | Staal |
| Snijtype | Guillotine (schaar) |
| Inschakelblokkering | Ja |
| Overbelastingsbeveiliging | Ja (automatische uitschakeling) |
| Onderhoud | Reinigen na gebruik, regelmatig mes oliën |
| Slijpen | Door gespecialiseerde werkplaats |
| Repareerbaarheid | Originele reserveonderdelen beschikbaar |
| Garantie | 2 jaar (volgens algemene voorwaarden) |
| Gebruik | Particulieren, tuin |
| Aanbevolen bewaartemperatuur | 0 tot 23 °C |
Veelgestelde vragen - TL 32 eM Wolf Garten
Gebruikersvragen over TL 32 eM Wolf Garten
0 vraag over dit apparaat. Beantwoord die u kent of stel uw eigen vraag.
Stel een nieuwe vraag over dit apparaat
Download de handleiding voor uw Schaar in PDF-formaat gratis! Vind uw handleiding TL 32 eM - Wolf Garten en neem uw elektronisch apparaat weer in handen. Op deze pagina staan alle documenten die nodig zijn voor het gebruik van uw apparaat. TL 32 eM van het merk Wolf Garten.
GEBRUIKSAANWIJZING TL 32 eM Wolf Garten
(Originele gebruiksaanwijzing)
SV Svenska 58
(Originalbruksanvisning)
DA Dansk 68

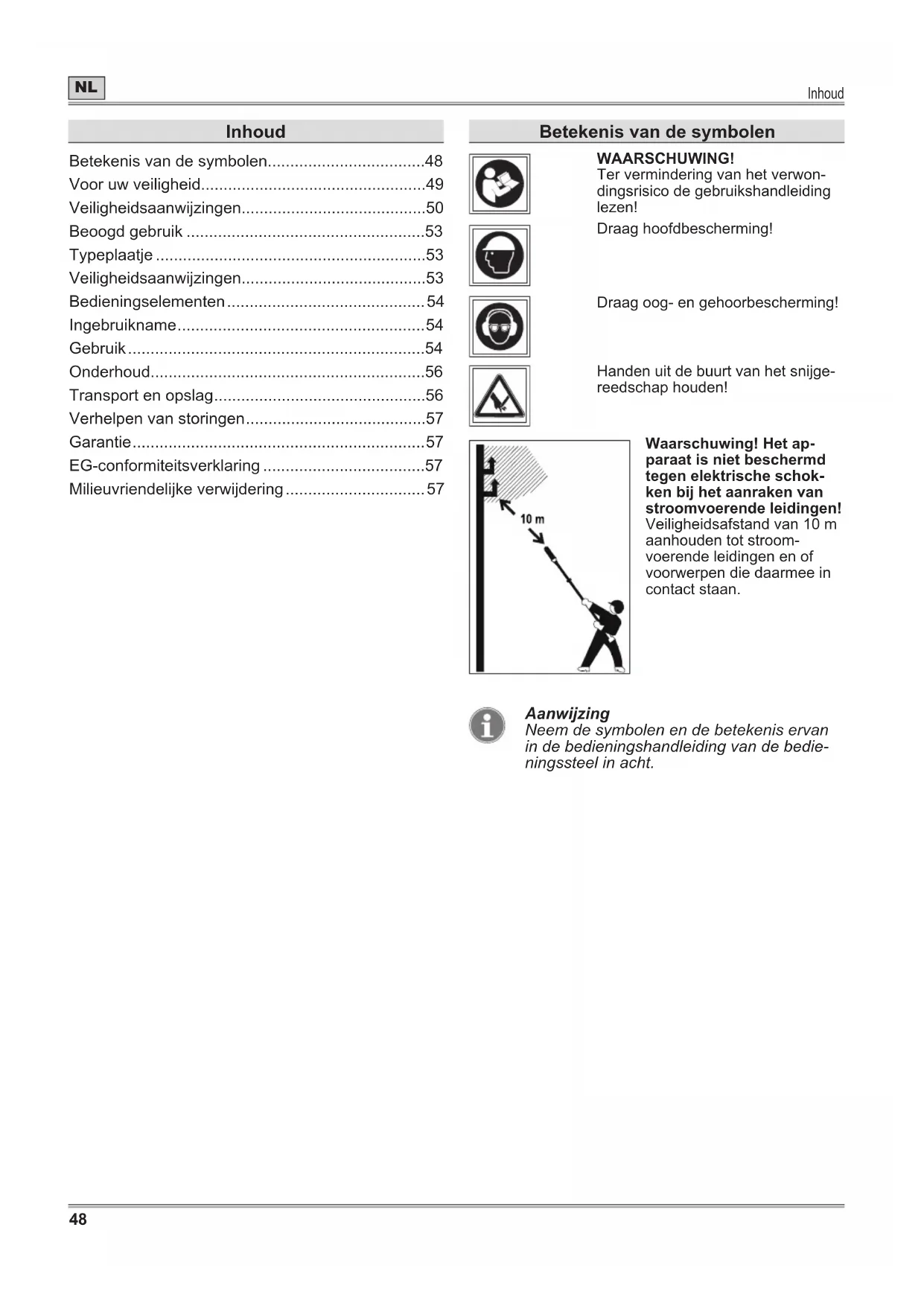

Betekenis van de symbolen....48
Voor uw veiligheid....49
Veiligheidsaanwijzingen....50
Beoogd gebruik ....53
Typeplaatje 53
Veiligheidsaanwijzingen....53
Bedieningselementen....54
Ingebruikname....54
Gebruik....54
Onderhoud....56
Transport en opslag....56
Verhelpen van storingen....57
Garantie....57
EG-conformiteitsverklaring ....57
Milieuvriendelijke verwijdering 57
Betekenis van de symbolen
WAARSCHUWING!
Ter vermindering van het verwondingsrisico de gebruikshandleiding lezen!
Draag hoofdbescherming!
Draag oog- en gehoorbescherming!
Handen uit de buurt van het snijge-reedschap houden!


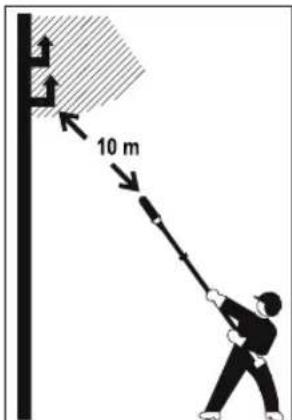

10 mWaarschuwing! Het apparaat is niet beschermd tegen elektrische schokken bij het aanraken van stroomvoerende leidingen!
Veiligheidsafstand van 10 m aanhouden tot stroom-voerende leidingen en of voorwerpen die daarmee in contact staan.
Aanwijzing
Neem de symbolen en de betekenis ervan in de bedieningshandleiding van de bedieningssteel in acht.
Voor uw veiligheid
Lees voor het eerste gebruik van uw apparaat deze gebruikshandleiding zorgvuldig en handel daarnaar. Bewaar deze gebruikshandleiding voor later gebruik of de volgende eigenaar.
WAARSCHUWING!
Lees alle veiligheidsaanwijzingen, andere instructies, illustraties en technische gegevens, waarmee dit elektrisch gereedschap is voorzien. Verzuimen bij de naleving van de volgende instructies kunnen een elektrische schok, brand en/of zware verwondingen veroorzaken.
Bewaar alle veiligheidsaanwijzingen en instructies voor toekomstig gebruik.
→ Het in de veiligheidsaanwijzingen gebruikte begrip "elektrisch gereedschap" heeft betrekking op elektrische gereedschappen met netvoeding (met netsnoer) en op accu-aangedreven elektrische gereedschappen (zonder netsnoer).
→ Lees voor de eerste ingebruikname absoluut de veiligheidsaanwijzingen!
Bij niet-naleving van de gebruikshandleiding en de veiligheidsaanwijzingen kunnen beschadigingen aan het apparaat en gevaren voor de bediener en andere personen ontstaan.
→ Alle personen, die met de ingebruikname, bediening en onderhoud van het apparaat te maken hebben, moeten overeenkomstig zijn gekwalificeerd.
Verbod op eigenmachtige wijzigingen en ombouw
Het is verboden wijzigingen aan het apparaat aan te brengen of hier aanbouwapparaten van te maken. Zulke wijzigingen kunnen leiden tot persoonlijk letsel en storingen.
→ Reparaties aan het apparaat mogen alleen worden uitgevoerd door hiertoe opgedragen en opgeleide personen. Gebruik hierbij altijd de originele reserveonderdelen. Daarmee wordt verzekerd, dat de veiligheid van het apparaat in stand wordt gehouden.
Informatiesymbolen in deze handleiding
De tekens en symbolen in deze handleiding moeten u helpen, de handleiding en het apparaat snel en veilig te gebruiken.
Aanwijzing
Informatie over het meest effectieve of praktische gebruik van het apparaat.
→ Actiestap
Vraagt u om een actie.
√ Actieresultaat
Hier vindt u het resultaat van een reeks actiestappen.
[1]Positienummer
Positienummers zijn in de tekst met vierkante haakjes [ ] aangegeven.
Austratiemarkering
Illustraties zijn met letters aangegeven en in de tekst gemarkeerd.
① Actiestapnummer
De vermelde volgorde van actiestappen is met nummers aangegeven in de tekst.
Gevarenniveaus van waarschuwingsaanwijzingen
In deze gebruikshandleiding worden de volgende gevarenniveaus gebruikt om op potentieel gevaarlijke situaties te wijzen:
GEVAAR!
De gevaarlijke situatie doet zich onmiddellijk voor en leidt, indien de maatregelen niet worden opgevolgd, tot ernstige verwondingen tot de dood.
WAARSCHUWING!
De gevaarlijke situatie kan ontstaan en leidt, indien de maatregelen niet worden opgevolgd, tot ernstig verwondingen of de dood.
VOORZICHTIG!
Er kan een gevaarlijke situatie ontstaan en leidt, indien de maatregelen niet worden opgevolgd, tot lichte of matige verwondingen.
Let op!
Een mogelijk schadelijke situatie kan ontstaan en leidt, indien deze niet wordt vermeden, tot materiële schade.
Opbouw van de veiligheidsaanwijzingen
GEVAAR!
Aard en bron van het gevaar!
Gevolgen bij niet naleven
Maatregel voor de veiligheid
Veiligheidsaanwijzingen
Veiligheid op de werkplek
a) Houd uw werkgebied schoon en goed verlicht. Rommelige of onverlichte werkomgevingen kunnen leiden tot ongevallen.
b) Werk met het elektrisch gereedschap niet in een explosiegevaarlijke omgeving, waarin zich brandbare vloeistoffen, gassen of stof bevin-den. Elektrische gereedschappen kunnen vonken veroorzaken, die het stof of de dampen kunnen ontsteken.
c) Houd kinderen en andere personen tijdens het gebruik van het elektrisch gereedschap uit de buurt. Bij afleiding kunt u de controle over het apparaat verliezen.
Elektrische veiligheid
a) Houd elektrische gereedschappen op een veilige afstand van regen of vocht. Het binnendringen van water in elektrisch gereedschap verhoogd het risico op een elektrische schok.
Veiligheid van personen
a) Wees voorzichtig, let altijd op wat u doet en ga met verstand te werk met een elektrisch gereedschap. Gebruik geen elektrisch gereedschap, als u moe bent of onder invloed bent van drugs, alcohol of medicijnen. Bij gebruik van elektrisch gereedschap kan een moment van onoplettendheid tot ernstig letsel leiden.
b) Draag een persoonlijke beschermingsmiddelen en altijd een veiligheidsbril. Het dragen van een persoonlijke veiligheidsuitrusting, zoals veiligheidshandschoenen, oogbescherming, antislip veiligheidsschoenen, veiligheidshelm of gehoorbescherming, afhankelijk van de aard en het gebruik van het elektrisch gereedschap, verkleint het risico van verwondingen.
c) Voorkom onbedoelde ingebruikname. Zorg ervoor dat de elektrische gereedschappen is uitgeschakeld voordat u het op de stroomvoorziening en/of de accu aansluit, het oppakt of verplaatst. Als tijdens het dragen van elektrisch gereedschap de vinger op de schakelaar wordt gehouden of het apparaat ingeschakeld op de stroomvoorziening wordt aangesloten, kan dit ongelukken veroorzaken.
d) Verwijder instelgereedschap of sleutels voordat u het elektrisch gereedschap inschakelt. Een stuk gereedschap of sleutel dat/die zich in een draaiend onderdeel van het apparaat bevindt, kan tot verwondingen leiden.
e) Vermijd een abnormale lichaamshouding. Zorg dat u stevig staat en steeds uw evenwicht bewaart. Zo kunt u het elektrisch gereedschap in onverwachte situaties beter onder controle houden.
f) Draag geschikte kleding. Draag geen wijde kleding of sieraden. Houd haren, kleding en handschoenen uit de buurt van bewegende de- len. Losse kleding, sieraden of lang haar, kunnen worden gegrepen door bewegende onderdelen.
g) Waan u niet in een vals gevoel van veiligheid en negeer de veiligheidsregels voor elektrische gereedschappen niet, ook wanneer u na veelvuldig gebruik vertrouwd bent met het elektrische gereedschap. Achteloos handelen kan in fracties van seconden leiden tot zware verwondingen.
Gebruik en behandeling van het elektrisch gereedschap
a) Het apparaat niet overbelasten. Gebruik voor uw werkzaamheden het hiervoor bedoelde elektrisch gereedschap. Met een geschikt elektrisch gereedschap werkt u beter en veiliger binnen het opgegeven prestatiebereik.
b) Gebruik geen elektrisch gereedschap, waarvan de schakelaar defect is. Een elektrisch gereedschap, dat niet meer kan worden in- en uitgeschakeld, is gevaarlijk en moet worden gerepareerd.
c) Trek de stekker uit het stopcontact en/of verwijder de accu, voordat u apparaatinstellingen uitvoert, toebehoren wisselt of het apparaat weglegt. Met deze voorzorgsmaatregel wordt onbedoeld starten van het elektrisch gereedschap voorkomen.
d) Bewaar elektrisch gereedschap dat niet wordt gebruikt buiten het bereik van kinderen. Laat het elektrische gereedschap niet gebruiken door personen, die er niet mee vertrouwd zijn of deze instructies niet hebben gelezen.
Elektrisch gereedschap is gevaarlijk als het wordt gebruikt door onervaren personen.
e) Verzorg elektrisch gereedschap zorgvuldig. Controleer of bewegende onderdelen correct functioneren en niet klemmen, of onderdelen gebroken of zodanig beschadigd zijn dat dit afbreuk doet aan het functioneren van het elektrisch gereedschap. Laat beschadigde onderdelen voor gebruik van het apparaat repareren. Veel ongelukken worden veroorzaakt door slecht onderhouden elektrisch gereedschap.
f) Houd de snijgereedschappen (blad) scherp en schoon.Zorgvuldig verzorgde snijgereedschappen met scherpe snijkanten raken minder snel klem en zijn eenvoudiger te hanteren.
g) Gebruik het elektrisch gereedschap, accessoires, werkgereedschappen, etc. volgens deze aanwijzingen. Houd hierbij rekening met de werkomstandigheden en de uit te voeren werkzaamheden. Het gebruik van elektrisch gereedschap voor andere dan de bedoelde toe-passingen, kan leiden tot gevaarlijke situaties.
h) Houd grepen en greepvlakken droog, schoon en vrij van olie en vet. Gladde grepen en greepvlakken maken geen veilige bediening en controle van het elektrisch gereedschap in onvoorziene situaties mogelijk.
Veiligheidsaanwijzingen
Gebruik en behandeling van het accugereedschap
a) Laad de accu's alleen op met laadapparaten, die door de fabrikant worden aanbevolen.
Door een laadapparaat, dat geschikt is voor een bepaald type accu, bestaat brandgevaar, wanneer het met andere accu's wordt gebruikt.
b) Gebruik alleen de daarvoor bedoelde accu's in de elektrische gereedschappen. Het gebruik van andere accu's kan leiden tot verwondingen en brandgevaar.
c) Houd de niet gebruikte accu uit de buurt van paperclips, munten, sleutels, spijkers, schroeven of andere kleine metalen voorwerpen, die een overbrugging van de contacten kunnen veroorzaken. Kortsluiting tussen de accucontacten kan verbrandingen of brand tot gevolg hebben.
d) Bij verkeerd gebruik kan vloeistof uit de accu weglekken. Vermijd contact hiermee. Bij toe-vallig contact met water afspoelen. Zoek, wan- neer de vloeistof in de ogen komt, bovendien medische hulp. Weglekkende accuvloeistof kan leiden tot huidirritaties en verbrandingen.
e) Gebruik geen beschadigde of veränderde accu. Beschadigde of veranderde accu's kunnen zich onvoorspelbaar gedragen en leiden tot brand, explosie of verwondingsgevaar.
f) Stel een accu niet bloot aan brand of hoge temperaturen. Brand of temperaturen boven 130 °C kunnen een explosie veroorzaken.
g) Volg alle instructies voor het laden en laad de accu of het accugereedschap nooit buiten het in de gebruikshandleiding aangegeven temperatuurbereik. Verkeerd laden of laden buiten het toegelaten temperatuurbereik kan de accu vernietigen en het brandgevaar verhogen.
Service
a) Laat uw elektrisch gereedschap uitsluitend door gekwalificeerd vakpersoneel repareren en alleen met originele vervangingsonderde- len. Daardoor wordt gegarandeerd dat de veilig- heid van het elektrisch gereedschap behouden blijft.
b) Onderhoud nooit beschadigde accu's. Al het onderhoud aan accu's dient te gebeuren door de fabrikant of erkende servicecentra.
Restrisico's bij gebruik van het apparaat
Ook bij deskundig gebruik blijven altijd bepaalde restrisico's bestaan, die niet kunnen worden uitgesloten.
Daarom wordt strikt voorgeschreven dit apparaat altijd te gebruiken met de aanvullende persoonlijke beschermingsmiddelen, zoals afgebeeld en beschreven in deze gebruiksaanwijzing, en de veiligheidsaanwijzingen op te volgen.
Veiligheidsaanwijzingen voor boomschaar
Houd alle lichaamsdelen uit de buurt van het snijgereedschap. Probeer niet, bij werkende boomschaar snijgoed te verwijderen of te snoeien materiaal vast te houden. Verwijder een ingeklemde boomschaar alleen bij uitgeschakeld apparaat. Een moment van onoplettendheid bij het gebruik van het apparaat kan leiden tot ernstig letsel.
Bij transport of opslag van de boomschaar steeds op het scherpe blad van de snijvoorziening letten. Zorgvuldige omgang met het apparaat verkleint het verwondingsgevaar door de boomschaar.
Houd het elektrisch gereedschap alleen vast aan de geïsoleerde greepvlakken, omdat het snijgereedschap in aanraking kan komen met verborgen stroomleidingen. Het contact van het snijgereedschap met een spanningvoerende leiding kan metalen apparaatonderdelen onder spanning zetten en leiden tot een elektrische schok.
- Controleer het apparaat voor elk gebruik of na elke stoot of botsing op schade. Laat het apparaat in geval van schade vóór de ingebruikneming door een gespecialiseerde werkplaats repareren.
Bescherming van uzelf en andere personen
Neem het apparaat niet in gebruik, wanneer er personen (vooral kinderen) of dieren dicht in de buurt zijn. Let erop, dat kinderen niet met het apparaat spelen.
Onderbreek het gebruik van de machine, als u merkt dat er personen (vooral kinderen) of huisdieren in de buurt zijn.
Veiligheidsaanwijzingen
Dit apparaat mag niet worden gebruikt door kinderen of personen met een lichamelijke, sensorische of geestelijke beperking of door personen met onvoldoende ervaring en kennis. Ook personen die niet vertrouwd zijn met deze gebruikshandleiding, mogen het apparaat niet gebruiken. Plaatselijke voorschriften kunnen een leeftijdsbeperking voor gebruikers opleggen.
➢ Schakel het apparaat alleen in, wanneer uw voeten en handen op veilige afstand van de snij-inrichting verwijderd zijn.
Wanneer u de machine onbeheerd achterlaat of wanneer u een blokkering verwijdert, moet u het apparaat altijd eerst van de stroomvoorziening scheiden.
Draag bij de werkzaamheden met of aan de boomschaar altijd anti-slip schoenen en een lange broek alsmede andere passende geschikte persoonlijke beschermingsmiddelen (veiligheidsbril, gehoorbescherming, werkhandschoenen, hoofdbescherming enz.). Het dragen van persoonlijke beschermingsmiddelen vermindert het risico voor verwondingen.
Vermijd het dragen van wijde losse kleding, etc., die kan worden gegrepen door het snijgereedschap.
Verwijder ingeklemd snijgoed alleen bij uitgeschakeld apparaat en verwijderde bedieningssteel, waarin de vast ingebouwde accu zich bevindt.
Voor het gebruik
Maak u voor aanvang van de werkzaamheden vertrouwd met het apparaat en zijn functies en bedieningselementen.
Het apparaat mag nooit worden gebruikt met beschadigde of ontbrekende veiligheidsvoorzieningen of afdekkingen. Laat deze door een hiervoor gekwalificeerd vakman of gespecialiseerde werkplaats repareren of indien nodig vervangen.
Schakel het apparaat uit en verwijder de accu of verwijder de bedieningssteel waarin de accu vast gemonteerd is, alvorens het apparaat af te stellen of schoon te maken.
Zorg ervoor dat het apparaat volledig en volgens de voorschriften is gemonteerd.
Lees en volg de bedieningshandleiding van het laadapparaat en de bedieningssteel waarin de accu vast is gemonteerd.
Tijdens het gebruik
Laat bij werkonderbrekingen het apparaat nooit onbeheerd en bewaar het op een veilige plaats.
Let bij het werken op verborgen objecten.
Houd het apparaat altijd met beide handen vast.
Houd ook tijdens het werken een veilige afstand tot de het snijgereedschap.
Draag bij lang haar een haarnet.
Wees zeer voorzichtig als u achteruit loopt. Struikelgevaar!
Schakel het apparaat bij transport van/naar de verschillende werklocaties uit.
De op het apparaat gemonteerde schakelinrichtingen mogen nooit worden overbrugd of gewijzigd (bijv. door het vastbinden van de schakelaar aan de greep).
Let altijd op uw omgeving en op mogelijke gevaren, die u door het geluid van het apparaat wellicht niet kunt horen.
In een straal van 15 meter rond het snoeigebied mogen zich geen andere personen of dieren ophouden, omdat deze door weggeslingerde voorwerpen kunnen worden verwond.
Werk niet bij slecht licht en slechte weersomstandigheden.
Het apparaat niet gebruiken voor werkzaamheden, waarvoor het niet is bestemd.
Zorg ervoor dat u in elke werkpositie stevig en stabiel kunt staan.
Gebruik geen ladders, omdat dit kan leiden tot verlies van het evenwicht of tot verlies van de controle over het apparaat.
Strek uw armen niet te ver naar voren uit.
Werk nooit op of in bomen.
Snoei geen onder spanning staande houten delen.
Werk nooit alleen. Zorg ervoor dat u roep-, zicht- of een andere verbinding met een andere persoon hebt, die in staat is om in noodgevallen eerste hulp te bieden.
Bij wegleggen van het apparaat moet altijd de motor uitgeschakeld zijn.
- Gebruik het apparaat nooit in een natte en of vochtige omgeving.
Veiligheidsaanwijzingen
Na het gebruik
Schakel de machine uit, verwijder de bedieningssteel van de machine en controleer de machine op beschadiging. Let op, gevaar! Het snijgereedschap loopt na!
Schakel de machine uit en verwijder de bedieningssteel van de machine, voordat onderhouds- en reinigingswerkzaamheden aan de machine worden uitgevoerd. Let op, gevaar! Het snijgereedschap loopt na!
Wacht altijd tot het snijgereedschap stilstaat en raak geen bewegende gevaarlijke onderdelen aan voordat u de bedieningssteel van het apparaat verwijdert.
Reinig het apparaat niet met water.
Berg het apparaat op een veilige plaats op.
Berg het apparaat buiten het bereik van kinderen op.
Laat de machine afkoelen, voor het wegleggen/opbergen.
Algemene veiligheidsaanwijzingen
Vervangingsonderdelen moeten voldoen aan de door de fabrikant vastgelegde eisen. Gebruik daarom alleen originele vervangingsonderdelen of de door de fabrikant goedgekeurde vervangingsonderdelen. Volg bij vervanging altijd de bijgeleverde inbouwinstructies en verwijder van tevoren altijd de bedieningssteel van het apparaat.
Laat reparaties uitsluitend door een gekwalificeerd vakman of een gespecialiseerde werkplaats uitvoeren.
Adressen van gespecialiseerde werkplaatsen vindt u op onze internetpagina.
Deze boomschaar is bedoeld voor de verzorging van bomen en struiken in de privésector. Wegens gevaar voor lichamelijk letsel van de gebruiker of andere personen mag het apparaat niet voor andere doeleinden worden gebruikt.
Gebruik uitsluitend de hiervoor bedoelde accu's in de elektrische gereedschappen. Het gebruik van andere accu's kan leiden tot verwondingen en brandgevaar.
➢ Controleer regelmatig of alle schroefverbindingen stevig vastzitten.
Laat altijd alle onderhoudswerkzaamheden op tijd uitvoeren. Zo wordt gewaarborgd dat de veiligheid van het elektrisch gereedschap wordt behouden.
➢ Schakel het apparaat uit en wacht tot het snijgereedschap stilstaat voordat u de bedieningssteel verwijdert.
Vervang alle versleten of beschadigde aanwijzingsborden op het apparaat.
Beoogd gebruik
Dit apparaat is uitsluitend bestemd
- als boomschaar voor het verwijderen of terugsnoeien van takken aan hoge bomen of struiken met een maximale takdikte van 32 mm. Bij hardhout is de max. diameter overeenkomstig lager.
- voor gebruik overeenkomstig de in deze gebruikshandleiding gegeven beschrijvingen en veiligheidsaanwijzingen.
De boomschaar is niet ontworpen voor commercieel gebruik en mag alleen in de buurt van huis- en recreatietuinen worden gebruikt.
Elk ander of verdergaand gebruik geldt als niet beoogd.
De gebruiker is aansprakelijk voor schade door niet beoogd gebruik.
Typeplaatje
Positie
Het typeplaatje vindt u op de behuizing van het apparaat.
Aanwijzing
De markering heeft officiële waarde en mag niet worden gewijzigd of onleesbaar worden gemaakt.
Opbouw G
1 Fabrikant
2 Apparaatgroep
3 Modelnaam
4 Nominale spanning, stroomtype
5 Gewicht
6 Afvoeraanwijzing
7 Bouwjaar
8 Geluidsemissie gegarandeerd
9 CE-markering
10 Modelnummer
11 Serienummer
Bedieningselementen
Bedieningselementen H
1 Vergrendelingsschakelaar
2 Aan-/uitschakelaar op handgreep
3 Handgreep
4 Houdruimte voor de hand/ bevestigingsruimte voor de optionele middengreep
5 Bedieningssteel *(met vast gemonteerde accu)
6 Bevestigingswiel voor werkhoekinstelling
7 Snijblad/snijgereedschap
*Vereist bedieningselement (niet begrepen in de leveringsomvang)
Ingebruikname
Aanvullende documentaties
Neem het apparaat pas in gebruik, wanneer u beschikt over de meegeleverde gebruikshandleidingen van het laadapparaat en de bedieningssteel en u deze hebt begrepen en in acht genomen.
Accu opladen
WAARSCHUWING!
Accu uitsluitend laden met het door de fabrikant goedgekeurde laadapparaat. De beschrijving van de goedgekeurde laadapparaten kunt u vinden in de bijgevoegde EG-conformiteitsverklaring.
Let op!
De accu wordt gedeeltelijk opgeladen geleverd. Laad de accu voor het eerste gebruik volledig op, om het volledige vermogen van de accu te garanderen.
VOORZICHTIG!
De accu is vast in de bedieningssteel gemonteerd.
→ De accu opladen volgens de aanwijzingen in de aanvullende documentatie.
Gebruik
Gebruikstijden
De regionale voorschriften in acht nemen. U kunt de gebruikstijden opvragen bij uw plaatselijke verordeningsinstantie.
Werkhoek instellen A
WAARSCHUWING!
Gevaar voor verwondingen door het snijgereedschap.
Voer de instellingen aan het apparaat alleen bij uitgeschakelde motor en stilstaand snijgereedschap uit.
Verwijder vóór alle werkzaamheden aan het apparaat de bedieningssteel, waarin zich de vast gemonteerde accu bevindt.
Het apparaat heeft een traploos verstelbare werkhoek met een radius van max. 225° (afhankelijk van model en uitvoering). Daardoor kunt u problematische en moeilijk toegankelijke plaatsen comfortabel bereiken.
→ Draai het bevestigingswiel [A] linksom op ①.
→ Stel de werkhoel②in
→ Draai het bevestigingswiel weer handvast a on
Boomschaar met bedieningssteel verbinden B
→ Druk de vergrendelknop [A] op de bedienings-steel en steek de bedieningssteel in de opname van de boomschaar tot de vergrendelknop in de opname [B] vastklikt ①②.
Let op!
Let op het correcte vastklikken.
Aanwijzing
Als toebehoren is een optionele midden-greep voor de bedieningssteel verkrijgbaar. Informatie en montageaanwijzingen vindt u in de bedieningshandleiding van de bedieningssteel.
Apparaat inschakelen C
WAARSCHUWING!
Gevaar van verwondingen of materiële schade
Houd het apparaat tijdens gebruik altijd met beide handen vast. Een hand omvat de handgreep en de andere hand omvat de bedieningssteel op het ommantelde bereik resp. de optioneel verkrijgbare middengreep.
Zorg er altijd voor dat u stevig staat.
Aanwijzing
Het apparaat heeft een speciale veiligheids- schakeling voor het in-/ en uitschakelen bij eerste gebruik resp. na verwijderen en weer aanbrengen van de bedieningssteel.
Het verwijderen en weer aanbrengen van de bedieningssteel is gelijkgesteld aan het inschakelen bij het eerste gebruik.
Inschakelen voor de eerste ingebruikname of na het losmaken en weer aanbrengen van de bedieningssteel
→ Druk de vergrendelingsschakelaar [A] op de handgreep en houd deze gedrukt ①.
→ Druk langzaam 2x de aan-/uitschakelaar [B] op de handgreep ②.
√ Bij de 2e keer langzaam drukken van de aan-/uit-schakelaar begint de snijprocedure en de snijvoorziening sluit en opent zich in een werkstap voor een snijprocedure.
→ Laat de vergrendelingsschakelaar weer los.
Inschakelen na een reeds succesvolle eerste ingebruikname
→ Bedien de vergrendelingsschakelaar [A] op de handgreep ①.
→ Bedien tegelijkertijd de aan/uit-schakelaar [B] op de handgreep ②.
→ Laat de vergrendelingsschakelaar weer los.
√ Het apparaat is in gebruik en de snijvoorziening sluit en opent zich in een werkstap voor een snij-procedure.
Aanwijzing
—Laat men de aan-/uitschakelaar tijdens de snijprocedure los, opent de snijvoorziening zich automatisch, zonder dat de snijprocedure werd beëindigd.
-Vanwege veiligheidsredenen moet na iedere snijprocedure de complete inschakelprocedure altijd weer worden herhaald voor een nieuwe snijprocedure.
Apparaat uitschakelen C
→ Laat de aan/uit-schakelaar op de handgreep los.
√ Het snijblad beweegt zich naar de geopende uitgangspositie en het apparaat is uitgeschakeld.
Aanwijzing
Het snijgereedschap loopt na het loslaten van de aan-/uitschakelaar nog korte tijd na.
Aanwijzing
Bij het loslaten van de aan/uit-schakelaar keert de vergrendelingsschakelaar automatisch terug naar zijn uitgangspositie.
Werken met de boomschaar
WAARSCHUWING!
Gevaar van verwondingen of materiële schade
Houd de boomschaar in de werkpositie zoals in C weergegeven.
Op een veilige stand letten, met name bij werken boven hoofdhoogte.
- Boomschaar van het lichaam weghouden.
Apparaat stevig in beide handen houden. Een hand omvat de handgreep en de andere hand omvat de bedieningssteel op het ommantelde bereik resp. de optioneel verkrijgbare middengreep.
➢ Nooit direct onder de te snoeien tak staan.
➢ Nooit op een ladder of een instabiele onderbouw staan.
➢ Nooit in gevaarlijke werkpositions werken, waarin u door vallende of van de bodem terugslande takken kunt worden geraakt.
VOORZICHTIG!
Snoei geen onder spanning staande takken.
Let op!
Snoei geen takken met meer dan 32 mm diameter en geen extreem hard hout. Dit kan leiden tot beschadigingen aan het snijblad of het apparaat.
Werktechniek
Snoeien van takken
Aanwijzing
Snoei de boomstam van onder naar boven.
→ Snoei geen takken met een grotere diameter dan 32 mm.
→ Voer bij het snoeien met de boomschaar geen zijdelingse bewegingen uit.
Aanwijzing
—Let bij het snoeien van de tak op de maximale snijcapaciteit van 32 mm diameter. Bij hardhout wordt de maximale snijcapaciteit overeenkomstig verlaagd.
-Bij te dikke of te harde takken onderbreekt het apparaat automatisch de snijprocedure en de snijvoorziening keert terug naar de geopende uitgangspositie. Door dit mechanisme wordt het apparaat beschermd tegen beschadigingen en overbelasting.
—Een in de tak vastgeklemde boomschaar altijd alleen naar boven zwenken en uit de snede trekken.
-Probeer niet een ingeklemde boomschaar door zijdelingse bewegingen aan de tak te verwijderen, omdat dit kan leiden tot beschadigingen aan het apparaat.
Tips voor het knippen
- Houd rekening met de broedtijd van vogels!
- Neem de regionale/nationale voorschriften voor het terugsnoeien van bomen en struiken in acht.
- Verwijder alle takken, die moeten worden verwijderd, in één keer.
- Snoei grote, lange takken stuk voor stuk van de boom.
- Dun de kroon uit, door kruisende en naar binnen groeiende scheuten te snoeien.
- Gebruik bij te dikke resp. harde takken een takkenzaag.
- Let erop, dat het snijgereedschap niet bot of versleten is.
- Een ideale snijhoek voor het snoeien van takken bedraagt ca. 45°.
Bedieningssteel met vast gemonteerde accu verwijderen E
→ Apparaat uitschakelen.
→ Druk de vergrendelknop [A] op de bedieningssteel ① in.
→ Trek de bedieningssteel helemaal uit de opname van de boomschaar [B] ②.
Onderhoud
WAARSCHUWING!
Gevaar van verwondingen of materiële schade.
Onderhouds- en reinigingswerkzaamheden aan het apparaat mogen alleen bij uitgeschakelde motor en stilstaand snijgereedschap worden uitgevoerd.
Verwijder vóór alle werkzaamheden aan het apparaat de bedieningssteel, waarin zich de vast gemonteerde accu bevindt.
Reinig het apparaat niet met water.
➢ Reparatie- en onderhoudswerkzaamheden en het vervangen van veiligheidselementen alleen door gekwalificeerde vakmensen of door een gespecialiseerde werkplaats laten uitvoeren.
Bij alle werkzaamheden aan de snijvoorziening van de boomschaar veiligheidshandschoenen dragen.
→ Laat de snijvoorziening (snijblad) van de boomschaar regelmatig controleren, slijpen of vervangen door een gespecialiseerde werkplaats.
→ Laat het apparaat minstens één keer per jaar door een gespecialiseerde werkplaats onderhouden.
Reiniging
→ Schakel het apparaat uit, wacht tot het snijgereedschap tot stilstand is gekomen en verwijder de bedieningssteel.
→ Reinig het apparaat, met name de ventilatiesleuven, na elk gebruik met een droge doek resp. bij sterke vervuiling met een borstel.
→ Reinig de snijvoorziening (snijblad) voorzichtig na elk gebruik.
→ Olie de snijvoorziening (snijblad) na gebruik met onderhoudsolie, om een lange levensduur te garanderen. Gebruik hiervoor indien mogelijk milieuvriendelijke smeermiddelen.
Slijpen en vervangen van het snijblad
→ Controleer voor elk gebruik de snij-inrichting op slijtage en beschadiging.
→ Laat versleten of beschadigde delen aan de snij- voorziening alleen vervangen door een gespecialiseerde werkplaats.
→ Laat een bot snijblad slijpen door een gespecialiseerde werkplaats.
Eindaanslag van het snijblad instellen F
De boomschaar heeft een instelmogelijkheid voor de eindaanslag van het snijblad, zodat bij het slijpen van de snijvoorziening deze goed sluit en daardoor de best mogelijke snede wordt verzekerd.
De instelling moet eenmaal jaarlijks worden gecontroleerd door een gespecialiseerde werkplaats.
Als een snijvoorziening niet meer helemaal sluit, kan met de instelschroef [A] de eindaanslag worden bijgesteld.
Laat deze instelling alleen uitvoeren door een gespecialiseerde werkplaats, om beschadigingen aan de boomschaar te vermijden.
Transport en opslag
WAARSCHUWING!
Gevaar voor verwondingen door het snijgereedschap.
➢ Schakel vóór elk transport en elke opslag het apparaat uit en wacht tot het snijgereedschap stilstaat.
- Verwijder de bedieningssteel voor transport of opslag.
Transport
→ Beveilig het apparaat voldoende tegen onbedoeld verschuiven, wanneer u het op of in een voertuig transporteert.
Opslag
→ Voer reinigings- en onderhoudswerkzaamheden uit voor de opslag.
→ Bewaar het apparaat op een droge plaats, buiten bereik van kinderen.
→ Sla de bedieningssteel en de boomschaar apart van elkaar op.
→ Sla de bedieningssteel op een koele en droge locatie op. Aanbevolen opslagtemperatuur ca. 0 - 23 °C.
→ Houd het apparaat en in het bijzonder zijn plastic delen uit de buurt van remvloeistof, benzine, aardoliehoudende producten, kruipolie enz. Ze bevatten chemische stoffen, die de plastic onderdelen van het apparaat kunnen beschadigen, aantasten of vernietigen.
→ Meststoffen en andere tuinchemicaliën bevatten stoffen, die sterk corrosief kunnen werken op de metalen delen van het apparaat. Bewaar het apparaat daarom niet in de buurt van deze stoffen.
Verhelpen van storingen
WAARSCHUWING!
Gevaar van verwondingen of materiële schade
Bezoek bij twijfel altijd een gespecialiseerde werkplaats.
➢ Schakel de motor uit en verwijder de bedieningssteel vóór elke controle of vóór werkzaamheden van het apparaat.
Probleem Mogelijke oorzaak Oplossing
| Het apparaat scha-kelt uit. | De accu is te heet. Laat de accu afkoelen. | |
| De accu is ontladen. De accu opladen. | ||
| De temperatuur van de apparaat (elektro-nica) is te hoog | Laat het apparaat afkoelen. | |
| Overstroomactivatie | Bezoek bij herhaald optreden een gespecialiseerde werkplaats. | |
| Het apparaat kan niet worden inge-schakeld. | De accu is ontladen. De accu opladen. | |
| Overstroomactivatie | Bezoek bij herhaald optreden een gespecialiseerde werkplaats. | |
| Temperatuur van de accu te hoog of te laag. | Laat de accu afkoelen resp. opwarmen. | |
| De accu is defect. Ga naar een gespecialiseerde werkplaats | ||
| Onvoldoende snede | Blad bot Ga naar een gespecialiseerde werkplaats | |
| Blad versleten Ga naar een gespecialiseerde werkplaats | ||
Garantie
In elk land gelden de door ons bedrijf of door de importeur aangegeven garantiebepalingen. Storingen aan uw apparaat verhelpen wij kosteloos in het kader van de garantie, indien een materiaal- of productiefout hiervan de oorzaak is. Neem voor garantie contact op met uw verkoper of de dichtstbijzijnde vestiging.
EG-conformiteitsverklaring
Meer informatie over het apparaat vindt u in de apart bijgevoegde EG-conformiteitsverklaring, die een bestanddeel van de gebruikshandleiding is.
Milieuvriendelijke verwijdering
Elektrische gereedschappen, accessoires en verpakkingen moeten milieuvriendelijk worden gerecycled.
Accu's/batterijen:
Accu's niet weggooien in het huishou-delijk afval, in het vuur of in het water. Accu's moeten worden ingezameld, gerecycled of op een milieuvriendelijke wijze worden afgevoerd.
Elektrische gereedschappen (zonder accu's/ batterijen):
Gooi het elektrische gereedschap niet bij het huishoudelijk afval! Lever hem in bij een geschikt inzamelpunt.
