| Terméktípus | Elektromos metszőolló (fej) |
| Márka | Wolf Garten |
| Modell | TL 32 eM |
| Max. vágási átmérő | 32 mm (puhafa) |
| Állítható vágási szög | Folyamatosan 225°-ig |
| Tápellátás | Beépített lítium-ion akkumulátor (a vezérlőnyélen keresztül, nem tartozék) |
| Névleges feszültség | 18 V |
| Súly (csak fej) | 0,7 kg (kb.) |
| Hosszúság (csak fej) | 30 cm (kb.) |
| Szélesség (csak fej) | 15 cm (kb.) |
| Penge anyaga | Acél |
| Vágás típusa | Giliotin (olló) |
| Bekapcsolásgátló kapcsoló | Igen |
| Túlterhelés elleni védelem | Igen (automatikus leállás) |
| Karbantartás | Használat utáni tisztítás, a penge rendszeres olajozása |
| Élezés | Szakműhelyben |
| Javíthatóság | Eredeti alkatrészek elérhetők |
| Garancia | 2 év (az általános feltételek szerint) |
| Használat | Magánszemélyek, kert |
| Ajánlott tárolási hőmérséklet | 0–23 °C |
Gyakran ismételt kérdések - TL 32 eM Wolf Garten
Felhasználói kérdések a következőről TL 32 eM Wolf Garten
0 kérdés erről a készülékről. Válaszolj azokra, amiket ismersz, vagy tedd fel a sajátod.
Tegyél fel egy új kérdést erről a készülékről
Töltse le az útmutatót a következőhöz Olló PDF formátumban ingyenesen! Találja meg kézikönyvét TL 32 eM - Wolf Garten és vegye vissza elektronikus eszközét a kezébe. Ezen az oldalon közzé van téve az eszköze használatához szükséges összes dokumentum. TL 32 eM márka Wolf Garten.

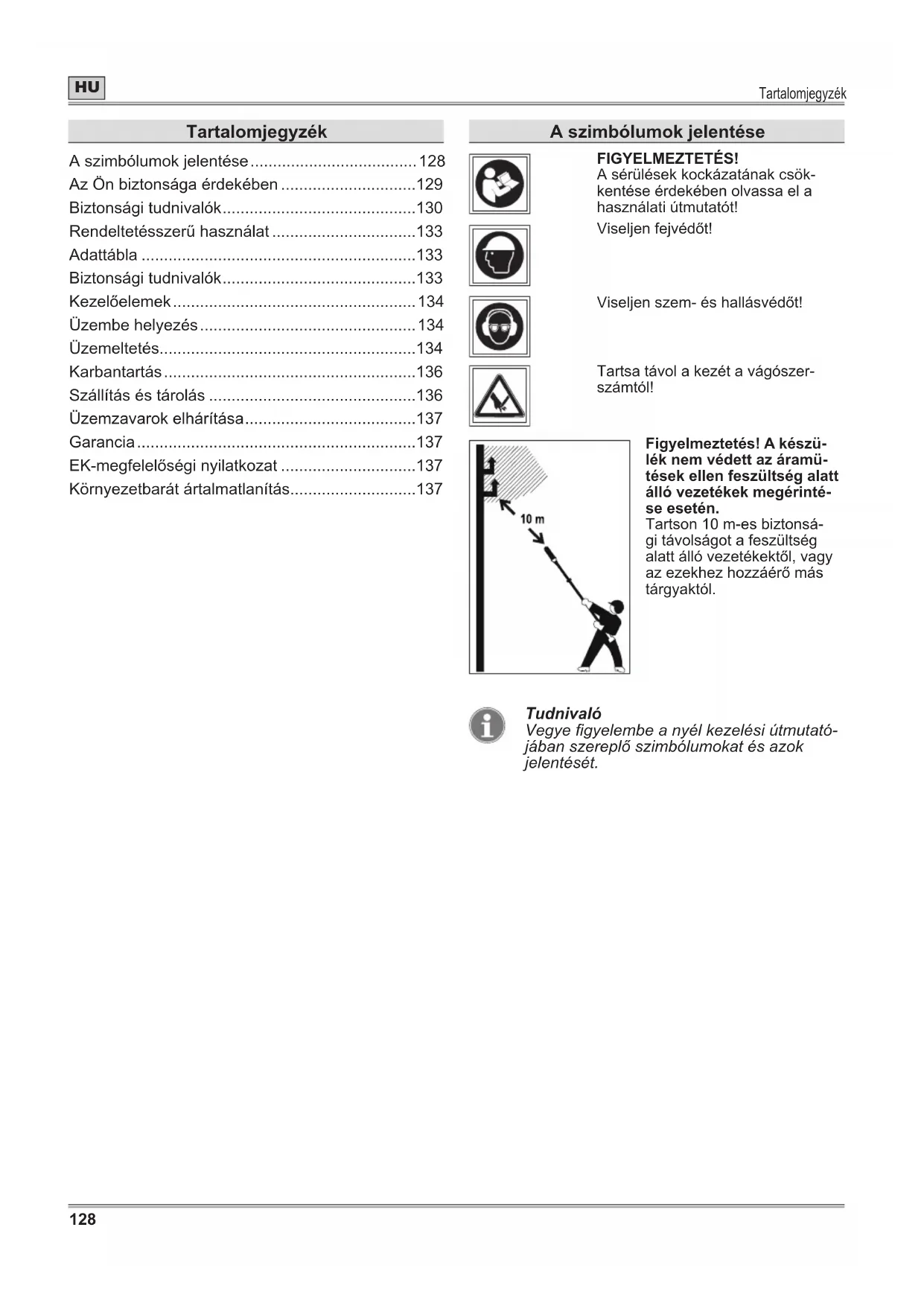

HASZNÁLATI ÚTMUTATÓ TL 32 eM Wolf Garten
(Eredeti üzemeltetési útmutató)
PL Polski 138
A szimbólumok jelentése....128
Az Ön biztonsága érdekében 129
Biztonsági tudnivalók....130
Rendeltetésszerű használat....133
Adattábla 133
Biztonsági tudnivalók....133
Kezelőelemek....134
Üzembe helyezés....134
Üzemeltetés....134
Karbantartás....136
Szállítás és tárolás 136
Üzemzavarok elhárítása....137
Garancia....137
EK-megfelelőségi nyilatkozat ....137
Környezetbarát ártalmatlanítás....137
A szimbólumok jelentése
FIGYELMEZTETÉS!
A sérülések kockázatának csökkentése érdekében olvassa el a használati útmutatót!
Viseljen fejvédőt!
Viseljen szem- és hallásvédőt!
Tartsa távol a kezét a vágószer- számtól!


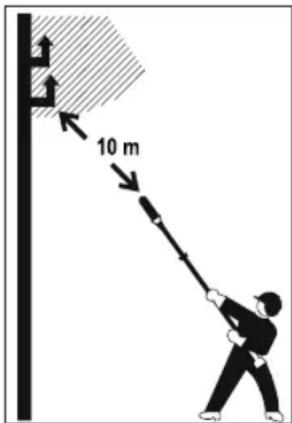

10 mFigyelmeztetés! A készülék nem védett az áramütések ellen feszültség alatt álló vezetékek megérintése esetén.
Tartson 10 m-es biztonsági távolságot a feszültség alatt álló vezetékektől, vagy az ezekhez hozzáérő más tárgyaktól.
Tudnivaló
Vegye figyelembe a nyél kezelési útmutatójában szereplő szimbólumokat és azok jelentését.
Az Ön biztonsága érdekében
Készülékének első használata előtt olvassa el gondosan ezt a használati útmutatót, és cselekedjen az ebben foglaltak szerint. Örizze meg a használati útmutatót későbbi használatra vagy a következő tulajdonos számára.
FIGYELMEZTETÉS!
Olvasson el minden olyan biztonsági tudnivalót, utasítást, képet és műszaki adatot, amelyet jelen elektromos kéziszerszámhoz mellékeltek. A következő utasítások betartásának elmulasztása áramütést, tüzet és/vagy súlyos sérüléseket okozhat. Örizze meg az összes biztonsági tudnivalót és utasítást a későbbiekre.
→ A biztonsági tudnivalókban használt „elektromos kéziszerszám” kifejezés egyaránt vonatkozik hálózati üzemű (hálózati kábeles) elektromos kéziszerszámokra és akkumulátorral működő (hálózati kábel nélküli) elektromos kéziszerszá-mokra.
→ Az első üzembe helyezés előtt feltétlenül olvassautalva: el a biztonsági tudnivalókat!
A használati útmutató és a biztonsági tudnivalók be nem tartása esetén károsodhat a készülék, és a kezelőt, valamint más személyeket fenyegető veszélyek keletkezhetnek.
→ A készülék üzembe helyezésével, kezelésével és karbantartásával megbízott valamennyi személynek megfelelő képesítéssel kell rendelkeznie.
Önhatalmú változtatások vagy átépítések tilalma
Tilos a készüléken változtatásokat végezni vagy kiegészítő készülékeket létrehozni. Ezek a módosítások személyi sérülésekhez és hibás működéshez vezethetnek.
→ A készüléken csak ezzel megbízott és képesítéssel rendelkező személyek végezhetnek javításokat. Ennek során mindig eredeti pótalkatrészeket használjon. Ezzel biztosított, hogy a készülék biztonságos marad.
Az útmutatóban használt tájékoztató szimbó- lumok
Az ebben az útmutatóban található jelzések és szimbóluomok célja, hogy segítségükkel hamar és biztonságosan használhassa az útmutatót és a készüléket.
Tudnivaló
Információk a készülék leghatékonyabb, illetve legpraktikusabb használatáról.
→ Kezelési lépés
Cselekvésre felszólító utasítás.
√ Eredmény
Itt olvashatja el a kezelési lépések sorozatának eredményét.
[1]Tételszám
A szövegben a tételszámok szögletes zárójellel [ ] vannak jelölve.
A ezemléltető rajzok jelölése
A szemléltető rajzok betükkel számozottak és a szövegben hivatkozunk rájuk.
① Kezelési lépés száma
A kezelési lépések meghatározott sorrendje számozott és a szövegben hivatkozunk rájuk.
Figyelmeztetések veszélyfokozatai
A használati útmutatóban az alábbi veszélyfokozatokat használjuk a lehetséges vészhelyzetekre
VESZÉLY!
Közvetlenül fennálló veszélyes helyzet, amely az intézkedések be nem tartása esetén súlyos, sőt halálos sérülésekhez vezet.
FIGYELMEZTETÉS!
Esetlegesen fennálló veszélyes helyzet, amely az intézkedések be nem tartása esetén súlyos, sőt halálos sérülésekhez vezet.
VIGYÁZAT!
Esetlegesen fennálló veszélyes helyzet, amely az intézkedések be nem tartása esetén könnyű vagy kisebb sérülésekhez vezet.
Figyelem!
Esetlegesen bekövetkező káros helyzet, amely anyagi károkhoz vezet, ha nem kerüli el.
A biztonsági tudnivalók felépítése
VESZÉLY!
A veszély típusa és forrása!
A be nem tartás következményei
Intézkedés a veszély elhárítására
Biztonsági tudnivalók
Munkahelyi biztonság
a) Tartsa tisztán és világítsa meg jól a munkaterületet. A rendetlenség vagy a munkaterület elégtelen megvilágítása balesetekhez vezethet.
b) Az elektromos kéziszerszámmal tilos éghető folyadékokat, gázokat vagy porokat tartalmazó robbanásveszélyes környezetben dolgozni. Az elektromos kéziszerszámokban szikrák keletkeznek, amelyek meggyújthatják a port vagy a gözőket.
c) Az elektromos kéziszerszám használata közben tartsa távol a gyermekeket és más személyeket. Ha elkalandozik a figyelme, elveszítheti uralmát a készülék fölött.
Elektromos biztonság
a) Óvja az elektromos kéziszerszámot az esőtől és a nedvességtől. Ha víz jut az elektromos kéziszerszámba, nagyobb az áramütés kockázata.
Személyek biztonsága
a) Legyen körültekintő, arra figyeljen, amit csinál, és megfontoltan végezzen munkát az elektromos kéziszerszámmal. Ne használjon elektromos kéziszerszámot, ha fáradt, vagy ha kábítószer, alkohol vagy gyógyszerek hatása alatt áll. Az elektromos kéziszerszám használata közben egy pillanatnyi figyelmetlenség súlyos sérüléseket okozhat.
b) Viseljen személyi védőfelszerelést és min-
dig vegyen fel védőszemüveget. A személyi
védőfelszerelés, például védőkesztyű, szem-
védő, csúszásbiztos védőcipő, védősisak vagy
hallásvédő viselése az elektromos kéziszerszám
fajtájától és használatától függően csökkenti a
sérülések kockázatát.
c) Kerülje a véletlen üzembe helyezést. Győződjön meg róla, hogy ki van kapcsolva az elektromos kéziszerszám, mielőtt felemelné vagy szállítaná, valamint csatlakoztatná hozzá az áramellátást és/vagy az akkumulátort. Balesetekhez vezethet, ha az elektromos kéziszerszám szállítása közben a kapcsolón tartja az ujját, vagy ha a készüléket bekapcsolva csatlakoztatja az áramellátáshoz.
d) Az elektromos kéziszerszám bekapcsolása elött távolítsa el a beállító szerszámokat és a csavarkulcsokat. A készülék forgó alkatrészeinek közelében lévő szerszámok vagy kulcsok sérüléseket okozhatnak.
e) Kerülje a rendellenes testtartást. Gondoskodjon róla, hogy stabilan álljon, mindig őrizze meg az egyensúlyát. Így váratlan helyzetekben könnyebben úrrá lehet az elektromos kéziszer-számon.
f) Viseljen megfelelő ruházatot. Ne viseljen bő ruházatot vagy ékszert. Haját, ruháját és kesztyűjét tartsa távol a mozgó alkatrészektől. A mozgó alkatrészek behúzhatják a bő ruhát, az ékszereket vagy a hosszú hajat.
g) Ne ringassa magát hamis biztonságérzetbe és ne helyezze megát az elektromos kéziszerszá- mokra vonatkozó biztonsági szabályok fölé, még akkor sem, ha a sokszori használat után már jól ismeri az elektromos kéziszerszámot. A figyelmetlen munkavégzés a másodperc tört része alatt súlyos sérüléseket okozhat.
Az elektromos kéziszerszám használata és kezelése
a) Ne terhelje túl a készüléket. Minden munkát az adott célra készült elektromos kéziszerszámmal végezzen. A megfelelő elektromos kéziszerszámmal jobban és biztonságosabban végezheti el a munkát a megengedett teljesítménytartományban.
b) Ne használjon olyan elektromos kéziszerszá-mot, amelynek meghibásodott a kapcsolója. Az az elektromos kéziszerszám, amely már nem kapcsolható ki és be, veszélyes és javításra szorul.
c) Húzza ki a csatlakozódugót a csatlakozó-aljzatból és/vagy távolítsa el a kivehető akkumulátort, mielőtt készülékbeállításokat végezne, tartozékokat cserélne vagy elrakná a készüléket. Ez az óvintézkedés megakadályozza az elektromos kéziszerszám véletlen elindítását.
d) A nem használt elektromos kéziszerszámokat gyermekek számára nem hozzáférhető helyen kell tárolni. Ne engedje, hogy olyan személyek használják az elektromos kéziszerszámot, akik nem ismerik azt és nem olvasták el ezeket az utasításokat. Tapasztalatlan személyek kezében veszélyesek az elektromos kéziszerszámok.
e) Gondosan ápolja az elektromos kéziszerszámokat. Ellenőrizze, hogy kifogástalanul működnek-e és nem szorulnak-e a mozgó alkatrészek, hogy letörtek-e vagy megsérültek-e egyes alkatrészek, illetve hogy az elektromos kéziszerszám nem korlátozottan működik-e. A készülék használata előtt javíttassa meg a sérült alkatrészeket. Sok baleset helytele-nül karbantartott elektromos kéziszerszámokra vezethető vissza.
f) A vágószerszámok (penge) mindig élesek és tiszták legyenek. A gondosan ápolt, éles vágó-élü vágószerszámok ritkábban szorulnak meg és könnyebben irányíthatók.
g) Az elektromos kéziszerszámot, a tartozékokat, a betétszerszámokat stb. jelen utasítások szerint használja. Ennek során vegye figyelembe a munkakörülményeket és az elvégzendő tevékenységet. Az elektromos kéziszerszámok rendeltetésszerű alkalmazástól eltérő célra való használata veszélyes helyzeteket teremthet.
h) Tartsa szárazon, tisztán, valamint olajtól és zsírtól mentesen a fogantyúkat és a fogantyúfelületeket. A csúszós fogantyúk és fogantyúfelületek miatt az előre nem látható helyzetekben nem lehet biztonságosan kezelni és uralni az elektromos kéziszerszámot.
Biztonsági tudnivalók
Az akkumulátoros kéziszerszámok használa- ta és kezelése
a) Az akkumulátorokat csak a gyártó által javasolt töltőkészülékkel töltse fel. Tüzveszély áll fenn, ha más akkumulátorokkal használnak egy olyan töltőkészüléket, amely adott típusú akkumulátorokhoz készült.
b) Csak az erre a célra készített akkumulátorokat használja az elektromos kéziszerszámokban. Más akkumulátorok használata sérüléseket és tűzveszélyt okozhat.
c) Tartsa távol a nem használt akkumulátort a gémkapcsoktól, pénzérméktől, kulcsoktól, szögektől, csavaroktól és más kis méretű fémtárgyaktól, mert azok rövidre zárhatják az érintkezőket. Az akkumulátor érintkezőinek rövidzárlata esetén égésveszély áll fenn vagy tűz keletkezhet.
d) Hibás használat esetén folyadék szivároghat az akkumulátorból. Kerülje az érintkezést ezzel. Véletlen érintkezés esetén mossa le bő vízzel. Ha a folyadék a szembe kerül, vegye igénybe egy orvos segítségét. A kifolyó akkumulátorfolyadék bőirritációt vagy marási sérüléseket okozhat.
e) Ne használjon sérült vagy módosított akkumulátort. A sérült vagy módosított akkumulátorok előre nem látható módon viselkedhetnek, és tüzet, robbanást vagy sérülésveszélyt okozhatnak.
f) Ne tegye ki az akkumulátort tűznek vagy túl magas hőmérsékletnek. A tűz és a 130 °C fölötti hőmérséklet robbanást okozhat.
g) Tartsa be a töltéssel kapcsolatos valamennyi utasítást, és soha ne töltse az akkumulátort vagy az akkumulátoros szerszámot a használati útmutatóban megadott hőmérsékleti tartományon kívül. A hibás töltés vagy a megengedett hőmérsékleti tartományon kívüli töltés tönkreteheti az akkumulátort és fokozhatja a tűzveszélyt.
Szerviz
a) Az elektromos kéziszerszámot kizárólag képzett szakszemélyzettel és eredeti pótalkat-részekkel javíttassa meg. Ezzel biztosított, hogy az elektromos kéziszerszám biztonságos marad.
b) Soha ne végezzen karbantartást a sérült akkumulátorokon. Az akkumulátorokon bármilyen karbantartást csak a gyártó vagy a felhatalmazott ügyfélszolgálati pontok végezhetnek.
Fennmaradó kockázatok a készülék használata során
Még szakszerű használat esetén is vannak bizonyos fennmaradó kockázatok, amelyeket nem lehet kizárni.
Ezért kötelező ezt a készüléket minden esetben a jelen használati útmutatóban ábrázolt és bemutatott kiegészítő egyéni védőfelszerelésekkel használni, valamint kötelező betartani a biztonsági tudnivalókat.
Fanyeső ollókra vonatkozó biztonsági tudni- valók
Tartsa távol a testrészeit a vágószerszámtól. Működő fanyeső olló mellett ne kísérelje meg eltávolítani a nyesedéket vagy megfogni a levágandó gallyakat. Kizárólag lekapcsolt készülék mellett távolítsa el a beszorult fanyeső ollót. A készülék használata közben egy pillanatnyi figyelmetlenség súlyos sérüléseket okozhat.
A fanyeső olló szállításakor és tárolásakor mindig ügyeljen a vágószerkezet éles pengéjére. A készülék gondos használata csökkenti a fanyeső olló általi sérülésveszélyt.
Az elektromos kéziszerszámot kizárólag a szigetelt fogantyúnál fogva tartsa, mivel a vágószerszám rejtett villamos vezetékbe vághat. A feszültség alatt álló vezetéket elvágó vágószerszám a készülék fém részeit is feszültség alá helyezheti, és ez áramütést okozhat.
Minden használat előtt, illetve minden ütődés és leesés esetén ellenőrizze a készüléket károsodások tekintetében. Károsodások esetén javíttassa meg azokat egy szakszervizben, mielőtt üzembe helyezné a készüléket.
Ön- és személyvédelem
Ne működtesse a készüléket, ha közvetlen közelében más személyek (különösen gyermekek) vagy állatok tartózkodnak.
Ügyeljen arra is, hogy gyermekek ne játszhassanak a készülékkel.
➢ Szakítsa meg a készülék használatát, ha más személyek (különösen gyermekek) vagy háziállatok vannak a közelben.
Biztonsági tudnivalók
Ezt a készüléket nem kezelhetik gyermekek és korlátozott testi, érzékszervi vagy szellemi képességekkel, vagy elégséges tapasztalattal és ismeretekkel nem rendelkező személyek. A készüléket ezenkívül azok a személyek sem használhatják, akik nem ismerik ezt a használati útmutatót. Helyi előírások meghatározhatják a használók alsó korhatárát.
A készüléket csak akkor kapcsolja be, ha a lábai és kezei biztonságos távolságra vannak a vágószerkezettől.
Mindig válassza le a készüléket az áramellátásról, ha azt őrizet nélkül hagyja, vagy ha eltömődést távolít el.
A fanyeső ollóval vagy a fanyeső ollón vég munkák során mindig csúszásbiztos cipőt és hosszú nadrágot, valamint további megfelelő személyi védőfelszerelést (védőszemüveget, hallásvédőt, munkavédelmi kesztyűt, fejvédőt stb.) viseljen. Személyi védőfelszerelés viselése csökkenti a sérülésveszélyt.
Ne viseljen bö ruházatot stb., amelyet behúzhat a vágószerszám.
A beszorult nyesedéket csak a készülék kikapcsolása és a fixen beépített akkumulátort tartalmazó nyél eltávolítása után szabad eltávolítani.
Használat előtt
A készülékkel végzett munka megkezdése előtt ismerkedjen meg annak funkcióival és kezelőelemeivel.
Tilos olyan készüléket használni, amelynek védőberendezései vagy burkolatai sérültek vagy hiányoznak. Ezeket szakképzett szakemberrel vagy szakszervizben javíttassa meg vagy szükség esetén cseréltesse ki.
Kapcsolja ki a készüléket és vegye ki az akkumulátort, ill. távolítsa el a nyelet, amelyben a fixen beépített akkumulátor található, mielőtt beállításokat vagy tisztítást végezne a készüléken.
Győződjön meg róla, hogy a készülék teljes, és előírásszerűen van összeszerelve.
Olvassa el és tartsa be a töltőkészülék és az akkumulátort fixen tartalmazó nyél kezelési útmutatóját.
Használat közben
A munka megszakítása esetén ne hagyja örizetlenül a készüléket és tárolja biztonságos helyen.
Munka közben ügyeljen a rejtett tárgyakra.
A készüléket mindig két kézzel fogja.
Munka közben is tartson biztonsági távolságot a vágószerszámtól.
Hosszú haj esetén viseljen hajhálót.
➢ Legyen különösen óvatos, ha hátrafelé megy. Botlásveszély!
A különböző munkavégzési helyek közötti szállítás során kikapcsolt állapotban mozgassa a készüléket.
A készülékre szerelt kapcsolóberendezéseket tilos áthidalni vagy módosítani (pl. a kapcsoló hozzákötése a fogantyúhoz).
Folyamatosan figyeljen a környezetére és az olyan lehetséges veszélyekre, amelyeket esetleg nem hallhat a készülék által kibocsátott zaj miatt.
A vágás helyétől számított 15 méteres sugáron belül nem tartózkodhatnak más személyek vagy állatok, mert megsérülhetnek a szétrepülő tárgyaktól.
Ne dolgozzon rossz látási vagy időjárásí viszonyok között.
Ne használja a készüléket rendeltetésétől eltérő módon.
Győződjön meg róla, hogy minden munkahelyzetben stabilan és biztonságosan áll.
Ne használjon létrákat, mivel azokon állva könnyen elveszítheti egyensúlyát vagy uralmát a készülék fölött.
Ne nyújtsa túlságosan előre a karjait.
Fán vagy fakoronában állva dolgozni tilos.
Ne vágjon a készülékkel feszültség alatt álló farészeket.
Soha ne dolgozzon egyedül. Gondoskodjon róla, hogy halló- vagy látótávolságban vagy más módon elérhető legyen egy másik személy, aki képes vészhelyzetben elsősegélyt nyújtani.
A készülék lerakásakor mindig legyen kikapcsolva a motor.
A készüléket tilos nedves és/vagy párás környezetben használni.
Használat után
Kapcsolja ki a készüléket, távolítsa el a nyelet a készülékről, és ellenőrizze a készüléket sérülések tekintetében. Figyelem, veszély! A vágószerszám tovább forog!
Biztonsági tudnivalók
Ha karbantartási és tisztítási munkákat végez a készüléken, kapcsolja ki a készüléket, távolítsa el a nyelet a készülékről. Figyelem, veszély! A vágószerszám tovább forog!
Mindig várja meg, amíg leáll a vágószerszám, és ne érintsen meg veszélyes forgó alkatrészeket, mielőtt leveszi a nyelet a készülékről.
A készüléket vízzel tisztítani tilos.
Tegye el a készüléket egy biztonságos helyre.
A készüléket gyermekektől elzárva tárolja.
Várja meg, amíg teljesen lehül a készülék, mielőtt letenné/elrakná a készüléket.
Általános biztonsági tudnivalók
A póltalkatrészek feleljenek meg a gyártó által meghatározott követelményeknek. Ezért csak eredeti póltalkatrészeket vagy a gyártó által jóváhagyott póltalkatrészeket használjon. Kérjük, hogy csere esetén mindig tartsa be a mellékelt beszerelési tudnivalókat és előzetesen mindig vegye le a nyelet a készülékről.
A javításokat kizárólag szakképzett szakemberrel vagy szakszervizben végeztesse el. A szakszervizek címeit weboldalunkon találja.
Ezt a fanyeső ollót házi környezetben való használatra, fák és cserjék ápolására terveztük. A használó vagy más személyek testi épségének veszélyeztetése miatt tilos ettől eltérő célokra használni a készüléket.
Csak az erre a célra készített akkumulátorokat használja az elektromos kéziszerszámokban. Más akkumulátorok használata sérüléseket és tűzveszélyt okozhat.
➢ Rendszeresen ellenőrizze az összes csavarzat rögzítettségét.
Minden karbantartási munkát mindig időben végeztessen el. Ezzel biztosított, hogy az elektromos kéziszerszám biztonságos marad.
A nyél eltávolítása előtt kapcsolja ki a készüléket és várja meg, hogy leálljon a vágószerszám.
➢ Cserélje ki az összes lekopott vagy sérült tájékoztató táblát a készüléken.
Rendeltetésszerű használat
A készülék kizárólag
- fanyeső ollóként magas fák és cserjék gallyazására vagy gallyainak visszavágására szolgál, melynek során a gallyak maximális vastagsága 32 mm lehet. Kemény fa esetén a megfelelő mértékben lecsökken a max. átmérő.
- az ebben a használati útmutatóban megadott leírások és biztonsági tudnivalók szerinti használatra szolgál.
A fanyeső ollót nem ipari alkalmazásra terveztük, azt csak a ház körül és a hobbikertben szabad használni.
Minden ezen túlmenő használat nem rendeltetésszerű használatnak minősül.
A nem rendeltetésszerű használatból eredő károkért a használót terheli a felelősség.
Adattábla
Elhelyezkedés
Az adattábla a készülék házán található.
Tudnivaló
A jelölés okiratnak számít, ezért azt tilos módosítani vagy olvashatatlanná tenni.
Felépítés G
1 gyártó
2 készülékcsoport
3 modellnév
4 névleges feszültség / áramtípus
5 súly
6 hulladékkezelési tudnivaló
7 gyártás éve
8 szavatolt hangteljesítmény
9 CE-jelölés
10 modellszám
11 sorozatszám
Kezelőelemek
Kezelőelemek H
1 bekapcsolásgátló kapcsoló
2 BE/KI kapcsoló a markolaton
3 fogantyú
4 kéz fogófelülete /rögzítési terület az opcionális középső fogantyú számára
5 nyél *(fixen beépített akkumulátorral)
6 a munkaszög beállításának rögzítő kereke
7 vágópenge/vágószerszám
*Szükséges kezelőelem (nem része a szállítási terjedelemnek)
Üzembe helyezés
Kiegészítő dokumentációk
Csak akkor helyezze üzembe a készüléket, ha rendelkezésre állnak a töltőkészülékhez és a nyélhez mellékelt használati útmutatók, és ha megértette és figyelembe vette ezeket.
Akkumulátor töltése
FIGYELMEZTETÉS!
Az akkumulátort kizárólag a gyártó által engedélyezett töltőkészülékkel szabad tölteni. Az engedélyezett töltőkészülékek terméknevéhez lásd a mellékelt EK-megfelelőségi nyilatkozatot.
Figyelem!
Kiszállításkor csak részben van feltöltve az akkumulátor. Az első használat előtt töltse fel teljesen az akkumulátort, így szavatolva az akkumulátor teljes kapacitását.
VIGYÁZAT!
Az akkumulátor fixen be van építve a nyélbe.
→ Az akkumulátort a kiegészítő dokumentáció utasításai szerint töltse fel.
Üzemeltetés
Munkavégzési idők
Kérjük, tartsa be a területileg érvényes előírásokat. Az engedélyezett munkavégzési időkről érdeklődjön a helyi hatóságoknál.
Munkaszög beállítása A
FIGYELMEZTETÉS!
Sérülésveszély a vágószerszám miatt.
A készülék beállításait csak lekapcsolt motor és nyugalomban lévő vágószerszám mellett végezze el.
A készüléken végzett minden munka elött távolítsa el a fixen beépített akkumulátort tartalmazó nyelet.
A készülék munkaszöge max. 225°-os sugárban fokozatmentesen állítható (a modelltől és a kiviteltől függően). Így kényelmesen hozzáférhet a problémás vagy nehezen elérhető helyekhez.
→ Forgassa a rögzítő kereket [A] az óramutató járá-sával ellentétes irányban ① állásra.
→ Állítsa be a munkaszözet
→ Forgassa újra a rögzítő kereket kézseállásra.
A fanyeső olló összekapcsolása a nyéllel B
→ Nyomja be a rögzítögombot [A] a nyélen, majd tolja be a nyelet a fanyeső ollón lévő foglalatba, amíg a rögzítögomb a foglalatban [B] lévő helyére nem pattan ①②.
Figyelem!
Ügyeljen a helyes rögzítésre.
Tudnivaló
Tartozékként egy középső fogantyú is kapható a nyélhez. Információk és szerelési tudnivalók a nyél kezelési útmutatójában találhatók.
Készülék bekapcsolása C
FIGYELMEZTETÉS!
Sérülések vagy anyagi károk veszélye
A készüléket üzemelés közben mindig mindkét kezével tartsa. Az egyik kézzel fogja a fogantyút, a másik kezével markolja meg a nyél burkolt felületét, illetve fogja az opcionálisan kapható középső fogantyút.
➢ Mindig ügyeljen arra, hogy stabilan álljon.
Tudnivaló
A készülék speciális biztonsági kapcsolással rendelkezik az első üzembe helyezésnél történő, ill. a nyél eltávolítása és újbóli behelyezése utáni be-/ és kikapcsoláshoz.
A nyél eltávolítása és újbóli behelyezése megegyezik az első üzembe helyezésnél történő bekapcsolással.
Bekapcsolás az első üzembe helyezésnél vagy a nyél leválasztása és újbóli behelyezése után
→ Nyomja meg a bekapcsolásgátló kapcsolót [A] a fogantyún és tartsa lenyomva ①.
→ Lassan nyomja meg kétszer a fogantyntalálható BE/KI kapcsolót [B].
√ A BE/KI kapcsoló 2. lassú megnyomásakor elkezdődik a vágási folyamat, és a vágóberendezés bezár és kinyit egy munkalépésben egy vágási folyamaton belül.
→ Engedje el a bekapcsolásgátló kapcsolót.
Bekapcsolás az első üzembe helyezést követően
→ Nyomja meg a bekapcsolásgátló kapcsolót [A] a fogantyún ①.
→ Ezzel egy időben nyomja meg a fogantyún található BE/KI kapcsolót [B] ②.
→ Engedje el a bekapcsolásgátló kapcsolót.
√ A készülék üzemel és a vágóberendezés bezár és kinyit egy munkalépésben egy vágási folyamaton belül.
Tudnivaló
-Ha a BE/KI kapcsolót a vágási folyamat közben engedik el, akkor automatikusan kinyílik a vágószerkezet a vágási folyamat befejezése nélkül.
-Biztonsági okokból minden vágási folyamat után a teljes bekapcsolási folyamatot meg kell ismételni az új vágási folyamathoz.
Készülék kikapcsolása C
→ Engedje fel a fogantyún lévő a BE/KI kapcsolót.
√ A vágópenge a nyitott kiindulási pozícióba mozog és a készülék ki van kapcsolva.
Tudnivaló
A BE/KI kapcsoló elengedése után a vágószerszám még rövid ideig tovább működik.
Tudnivaló
A BE/KI kapcsoló felengedésekor a bekapcsolásgátló kapcsoló automatikusan visszatér kiindulási helyzetébe.
Munkavégzés a fanyeső ollóval
FIGYELMEZTETÉS!
Sérülések vagy anyagi károk veszélye
Tartsa a fanyeső ollót munkahelyzetben a D ábrán látható módon.
Gondoskodjon róla, hogy stabilan álljon, különösen fej fölött végzett munkáknál.
Tartsa távol a testétől a fanyeső ollót.
A készüléket mindkét kezével erősen fogja meg. Az egyik kézzel fogja a fogantyút, a másik kezével markolja meg a nyél burkolt felületét, illetve fogja az opcionálisan kapható középső fogantyút.
Soha ne álljon közvetlenül a levágandó ág alá.
Soha ne álljon létrára vagy instabil felületre.
Ne dolgozzon olyan veszélyes munkahelyzetekben, ahol eltalálhatják a leeső vagy a földről visszapattanó ágak.
VIGYÁZAT!
Ne vágjon feszültség alatt álló ágakat.
Figyelem!
Ne vágjon 32 mm-es átmérőtől vastagabb ágakat és rendkívül kemény fát sem. Ez a vágópenge vagy a készülék károsodásához vezethet.
Munkavégzés technikája
Gallyvágás
Tudnivaló
A törzsröl az ágakat alulról felfelé vágja le.
→ Ne vágjon 32 mm-es átmérőtöl vastagabb ágakat.
→ A fanyeső ollóval történő vágás során ne végezzen oldalirányú mozgást.
Tudnivaló
–Gallyvágáskor vegye figyelembe, hogy a maximális vágási teljesítmény az átmérőt tekintve legfeljebb 32 mm. Kemény fa esetén a maximális vágási teljesítmény a megfelelő mértékben lecsökken.
–Túl vastag vagy túl kemény gallyaknál a készülék automatikusan megszakítja a vágási folyamatot, és a vágószerkezet viszszatér a kiindulási helyzetbe. Ez a mechanizmus védi a készüléket a károsodástól és a túlterheléstől.
-A gallyba beszorult fanyeső ollót mindig csak felfelé mozgassa, majd húzza ki a gallyból.
-Ne próbálja oldalirányú mozgással kivenni a gallyból a beszorult fanyeső ollót, mert az a készülék károsodásához vezethet.
Tippek a vágáshoz
- Kérjük, vegye figyelembe a madarak költési idejét!
- Vegye figyelembe a fák és cserjék visszavágására vonatkozó regionális/nemzeti előírásokat.
- Az eltávolítani kívánt gallyakat egyszerre távolítsa el.
- A nagy és hosszú gallyakat darabokban vágja a fáról.
- Ritkítsa meg a koronát oly módon, hogy kivágja a keresztirányban és befelé növő hajtásokat.
- Túl vastag, ill. kemény ágak esetén használjon ágvágó fűrészt.
- Ügyelje arra, hogy a vágószerszám ne legyen tompa, kopott vagy elhasznált.
- Gallyvágáskor az ideális vágási szög kb. 45°.
A fixen beépített akkumulátort tartalmazó nyél eltávolítása E
→ Kapcsolja ki a készüléket.
→ Nyomja be a rögzítógombot [A] a nyélen ①.
→ Teljesen húzza ki a nyelet a fanyeső olló egységének foglalatából [B] ②.
Karbantartás
FIGYELMEZTETÉS!
Sérülések vagy anyagi károk veszélye.
A készülék karbantartási és tisztítási munkáit kizárólag leállított motor és nyugalomban lévő vágószerszám mellett szabad végezni.
A készüléken végzett minden munka elött távolítsa el a fixen beépített akkumulátort tartalmazó nyelet.
A készüléket vízzel tisztítani tilos.
A javítási és karbantartási munkákat, valamint a biztonsági elemek cseréjét csak képzett szakemberekkel vagy szakszervizzel végeztesse el.
A fanyeső olló vágószerkezetén végzett minden munka során viseljen védőkesztyűt.
→ A fanyeső olló vágószerkezetét (vágópengéjét) rendszeresen szakszervizzel kell ellenőriztetni, éleztetni vagy cseréltetni.
→ Legalább évente egyszer végeztessen karbantartást a készüléken egy szakszervizben.
Tisztítás
→ Kapcsolja ki a készüléket, és várja meg, amíg leáll a vágószerszám, majd távolítsa el a nyelet.
→ Minden használat után tisztítsa meg a készüléket, különösen a szellőzőnyílásokat egy száraz kendővel, illetve erős szennyeződés esetén egy kefével.
→ Minden használat után óvatosan tisztítsa meg a vágószerkezetet (vágópengét).
→ A hosszú élettartam szavatolása érdekében használat után olajozza be a vágószerkezetet (vágópengét) ápolóolajjal. Erre a célra lehetőleg e környezetbarát kenőanyagot használjon.
A vágópenge élezése és cseréje
→ Minden használat előtt ellenőrizze a vágóberendezés kopását és károsodását.
→ A vágóberendezés elkopott vagy károsodott alkatrészeit csak szakservizben szabad kicseréltetni.
→ A tompa vágópengét csak szakszervizben éleztesse.
A vágópenge végütközőjének beállítása F
A fanyeső ollón be lehet állítani a vágópenge végütközőjét, hogy az a vágószerkezet zárásakor helyesen zárjon, és ezáltal a lehető legjobb vágást garantálja.
Célszerű a beállítást évente egyszer szakszervizzel ellenőriztetni.
Amennyiben a vágószerkezet már nem zár teljesen, akkor a beállító csavarral [A] lehet utánállítani a végütközöt.
A fanyeső olló károsodásának elkerülése érdekében ezt a beállítást csak szakszervizben végeztesse el.
Szállítás és tárolás
FIGYELMEZTETÉS!
Sérülésveszély a vágószerszám miatt.
➢ Szállítás és tárolás esetén mindig kapcsolja ki a készüléket, és várja meg, amíg leáll a vágószerszám.
➢ Szállítás vagy tárolás előtt távolítsa el a nyelet.
Szállítás
→ Megfelelően biztosítsa a készüléket véletlen elcsúszás ellen, ha járművel szállítja.
Tárolás
→ Végezze el a tisztítási és karbantartási munkákat hosszabb tárolás előtt.
→ A készüléket száraz és gyermekek számára nem hozzáférhető helyen kell tárolni.
→ A nyelet és a fanyeső ollót egymástól külön tárolja.
→ A nyelet hűvös és száraz helyen tárolja. Ajánlott tárolási hőmérséklet: 0 - 23 °C.
→ Óvja a készüléket és különösen annak műanyag alkatrészeit fékfolyadékoktól, benzintől, köolaj tartalmú termékektől, vízkiszorító olajoktól stb. Ezek olyan vegyi anyagokat tartalmaznak, amelyek károsíthatják, megtámadhatják vagy tönkre tehetik a készülék műanyag alkatrészeit.
→ A mütrágyák és más kerti vegyszerek olyan anyagokat tartalmaznak, amelyek erösen korrodálhatják a készülék fém alkatrészeit. A készüléket ezért ne tárolja ilyen anyagok közelében.
Üzemzavarok elhárítása
FIGYELMEZTETÉS!
Sérülések vagy anyagi károk veszélye
Kétségek esetén keressen fel egy szakszervizt.
Minden ellenőrzés és a készüléken végzett munkák előtt állítsa le a motort, és távolítsa el a nyelet.
Probléma Lehetséges ok Elhárítás
| Lekapcsol a ké-szülék. | Túl forró az akkumulátor. Várja meg, amíg lehül az akkumulátor. |
| Lemerült az akkumulátor. Töltse fel az akkumulátort. | |
| Túl magas a készülék (elektronika) hőmérséklete. Várja meg, amíg lehül a készülék. | |
| Kioldott a túláramvédelem Ha újra előfordul, forduljon szakszervizhez. | |
| Nem lehet bekap-csolni a készüléket. | Lemerült az akkumulátor. Töltse fel az akkumulátort. |
| Kioldott a túláramvédelem Ha újra előfordul, forduljon szakszervizhez. | |
| Túl magas vagy túl alacsony az akkumulá- tor hőmérséklete. Várja meg, amíg lehül, illetve felmelegszik az akkumulátor | |
| Meghibásodott az akkumulátor. Keressen fel egy szakszervizt. | |
| Rossz vágásminőség. | Penge tompa Keressen fel egy szakszervizt. |
| Penge elkopott Keressen fel egy szakszervizt. |
Garancia
Minden országban a társaságunk vagy az importör által kiadott garanciális feltételek érvényesek. A garancia keretében térítésmentesen elvégezzük készülékén az üzemzavarok elhárítását, ha az üzemzavar oka anyag- vagy gyártási hiba. Garanciális esetben, kérjük, forduljon a kereskedőjéhez vagy a legközelebbi telephelyhez.
EK-megfelelőségi nyilatkozat
A készülék további adatai a külön mellékelt EK megfelelőségi nyilatkozaton találhatók, amely ezen használati útmutató része.
Környezetbarát ártalmatlanítás
Az elektromos kéziszerszámokat, tartozékokat és csomagolásokat el kell juttatni egy környezetbarát újrahasznosítási gyűjtőhelyre.
Akkumulátorok/elemek:
Az akkumulátorokat ne dobja a háztartási hulladék közé, tűzbe vagy vízbe. Az akkumulátorokat össze kell gyűjteni, és újra kell hasznosítani vagy környezetbarát módon kell ártalmatlanítani.
Elektromos kéziszerszámok (akkumulátorok/elemek nélkül):
Ne dobja az elektromos kéziszerszámot a háztartási hulladék közé! Adja le egy megfelelő hulladékgyűjtő helyen.
